2 MONTÁŽNÍ NÁVOD KONSTRUKČNÍHO SYSTÉMU TERAFIX 1. Nářadí a nástroje Pro rychlou a bezpečnou montáž doporučujeme následující nářadí: Elektrická vrtačka, AKU šroubovák, Elektrická kotoučová pila, elektrická drážkovací fréza, Úhelník, truhlářské rychlosvěrky, značkovací šňůra. 2. Podloží pro terasu Pro kvalitní montáž terasy je potřeba připravit podloží, aby bylo stabilní, pevné a hladké. Doporučuje se min. sklon 1% pro dostatečný odvod vody. V blízkosti zelené plochy je vhodné položit netkanou textilii pro zamezení prorůstání plevele. Podloží musí mít dobrou propustnost vody, např. vrstva písku s kamenivem. Pro stabilní základ je vhodné použít betonové dlaždice nebo silné cementotřískové desky. Bude-li terasa instalována na nepropustný podklad, je vhodné jej upravit pro potřebný odtok vody. obvodové zdivo nezpevněný podklad (např. kamenivo ) zpevněný podklad (např. dlaždice, desky ) Obr. č. 1 příprava podkladu

3 3. Příprava nosného hliníkového roštu Dle projektové dokumentace k nosným terasovým profilům TF-F01 připevníme: Rektifikovatelné nohy TF-C03 vložením čtvercové matice M6 do boční drážky profilu a pomocí 2ks nerezových šroubů M6x12. Obr. č. 2 připevnění rektifikovatelné nohy Kotvy zavětrování TF-C08 pomocí vkládací hliníkové matice s pojistnou kuličkou M8 a nerezového šroubu M8x12. Obr. č. 3 připevnění kotvy zavětrování Fixační kotvy TF-C04 (TF-C05) a úchyty krycí lišty TF-C09 (TF-C10) opět pomocí vkládací hliníkové matice a nerezového šroubu M8x12. Obr. č. 4 připevnění fixační kotvy Obr. č. 5 připevnění úchytu okrajové lišty

4 4. Nastavení nosného hliníkového roštu při větších výškách a délce větší než 5 m Při větších výškových rozdílech mezi podkladem a nášlapnou hranou používáme prodloužení rektifikovatelné nohy o mm. Prodloužení je provedeno prodlužovací maticí s nerezovou závitovou tyčí. Obr. č. 6 prodloužení rektifikovatelné nohy Při délce terasy větší než 5 m využíváme spojku profilů TF-C12. Tato spojka se po obou bočních stranách terasového profilu připevní pomocí čtyř nerezových šroubů M6x12 a čtvercových matic M6. Obr. č. 7 - spojka profilů 5. Montáž nosného hliníkového roštu Po uchycení komponentů k terasovým profilům můžeme začít pokládat hliníkový rošt. Pokládku začneme od okraje terasy u zdi. Potřebnou výšku nastavíme pomocí rektifikovatelných noh. Jakmile položíme první terasový profil, je vhodné ho zakotvit do obvodové zdi pomocí fixační kotvy TF-C04 (TF-C05) a kotevního šroubu. Tím se zamezí nechtěnému pohybu při pokládce ostatních profilů.

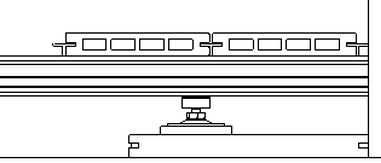

5 Pro zamezení pohybu terasy se mezi stabilní podklad a rektifikovatelné nohy přidávají gumové EPDM podložky TF-C65. Obr. č. 8 EPDM podložka TF-C65 Postupně přidáváme ostatní terasové profily, které mezi sebou zavětrujeme minimálně ve dvou místech. Zavětrování se provede táhlem 30 x 3 mm a ke kotvě pro zavětrování se připevní samovrtným šroubem. Rozpětí nosných profilů je dáno typem použité desky. Obr. č. 9 zavětrování terasových profilů Během pokládání terasových profilů je doporučeno vyrovnávat výškové rozdíly a zajistit mírný spád pro odtok vody z terasy. Vyrovnání se provede rektifikovatelnými nohami. Dále dle projektové dokumentace přikotvíme k obvodové zdi ostatní terasové profily. Jakmile položíme poslední terasový profil nosného hliníkového roštu, doporučuje se ještě jednou přeměřit výškové nastavení celé terasy.

6 6. Pokládání terasových desek: Po vyrovnání celého nosného roštu můžeme začít s pokládkou terasových desek. Jako první pokládáme desky u stěny. To provedeme tak, že na konce terasových profilů připevníme shora koncové spojky TF-C02 nerezovými šrouby M6x12 a čtvercovými maticemi M6. Poté nasuneme desku boční drážkou na koncovou spojku. terasová deska koncová spojka TF-C02 terasový profil TF-F01 Obr. č. 10 uchycení krajních terasových desek Jakmile položíme první řadu desek, tak připevníme k terasovým profilům shora středové spojky TF-C01 nerezovými šrouby se zápustnou hlavou M6x12 a čtvercovými maticemi M6. Tyto středové spojky zasuneme do druhé drážky již připevněných terasových desek. středová spojka TF-C01 terasová deska koncová spojka TF-C02 terasový profil TF-F01 Obr. č. 11 uchycení středních terasových desek Tímto způsobem postupně montujeme všechny desky terasy. Krajní terasové desky se opět připevní k profilu pomocí koncových spojek TF-C02.

7 Nutné je také dodržovat stanovené dilatační spáry mezi deskami. Šířka dilatační spáry se liší podle použitého typu terasových desek a jejich rozměrů. Pro zamezení podélného pohybu se využívají pravé a levé zámky desek TF-C06 (TF-C07), které se k desce připevní vruty Terafix. Pro každou terasovou desku se doporučují minimálně dvě místa, kde se použijí zámky. terasová deska terasový profil TF-F01 zámek desky TF-C06 Obr. č. 12 pravý a levý zámek desek 7. Uchycení krycí lišty: Krycí lišta TF-F04 ve tvaru písmene,, L se používá pro lemování a ukončení terasy. Boční lem se připevní k úchytům okrajové lišty TF-C09 (TF-C10) pomocí vrutů Terafix. Horní lem se připevní k terasovým deskám stejnými vruty. krycí lišta TF-F04 vrut TERAFIX úchyt krycí lišty TF-C09 terasový profil TF-F01 Obr. č. 13 uchycení krycí lišty
