1 Montážní návod střešních systémů GERARD

2 Obsah OBSAH... 2 KAPITOLA 1 - ÚVOD... 3 KAPITOLA 2 - POUŽITÍ STŘEŠNÍHO SYSTÉMU GERARD... 3 KAPITOLA 3 - KONSTRUKCE KROVU... 3 KAPITOLA 4 - LAŤOVÁNÍ... 4 KAPITOLA 5 - DETAILY... 5 HŘEBEN...5 NÁROŽÍ...6 ŠTÍT...6 OKAP...7 ÚŽLABÍ...8 LEMY STĚN...8 KAPITOLA 6 - INSTALACE KRYTINY NA LAŤOVÝ ROŠT... 9 OBECNÁ PRAVIDLA INSTALACE TAŠEK...9 POSTUP INSTALACE TAŠEK U VALBOVÉ STŘECHY INSTALACE TAŠEK NA ÚŽLABÍ INSTALACE TAŠEK U HŘEBENE INSTALACE VENTILAČNÍCH TAŠEK, SANITÁRNÍCH A ANTÉNNÍCH PROSTUPŮ DOKONČOVACÍ SOUPRAVA

3 Kapitola 1 - Úvod Je nezbytné dodržet zásady instalace střešního systému GERARD dané tímto montážním návodem. Jejich nedodržení vede ke ztrátě práv daných Záručními podmínkami. Instalaci střešního systému GERARD mohou provádět pouze proškolené montážní firmy, které jsou držiteli osvědčení o absolvování montážního školení. Jejich seznam je k dispozici u firmy VEKAMAF spol. s r.o. K montáži střešního systému mohou být použity pouze výrobcem doporučené a schválené montážní nástroje. Doporučujeme využívat možnosti bezplatného zapůjčení pákových nůžek a ohýbačky střešních šablon u společnosti VEKAMAF spol. s. r.o. Řezání střešních šablon karboflexovými rozbrušovačkami a podobnými nástroji je zakázáno. V případě nejasností týkajících se použití montážních nástrojů se obraťte na společnost VEKAMAF spol. s r.o. Kapitola 2 - Použití střešního systému GERARD Střešní systém GERARD je určen k instalaci na šikmé střechy. Krytinu není možno instalovat na střechy ploché. Bezpečný sklon šikmé střechy činí 12 v případě profilů GERARD CLASSIC a GERARD HERITAGE, 15 v případě profilů GERARD CORONA SHAKE, GERARD AMBASSADOR SHAKE, GERARD SHINGLE a GERARD ROMAN TILE. Kapitola 3 - Konstrukce krovu Z důvodu menší pracnosti při instalaci střešního systému GERARD a z důvodu úspory materiálu doporučujeme volit délku krokví tak, aby odpovídala celým násobkům krycí šířky střešní šablony (368 mm u všech profilů střešního systému GERARD ). Nebude-li toto doporučení dodrženo, střešní šablony bude nutné na hřebeni střechy zastřihávat. Rozteč krokví lze s ohledem na hmotnost krytiny obecně volit větší než v případě střešních krytin z pálených nebo betonových tašek, avšak s ohledem na sněhovou zátěž a savou sílu větru. Rozteči krokví je třeba následně přizpůsobit rozměry latí. Rozměry střešních latí doporučené výrobcem pro různé rozteče krokví uvádí Tabulka č. 1. Tabulka č. 1: Rozteč krokví a rozměry latí Rozteč krokví (mm) Rozměry latí (mm) do x 40, možné i 30 x 50 (dle sněhové obl.) x x x 75 V případě Vašeho zájmu si od firmy VEKAMAF spol. s r.o. vyžádejte modelový statický výpočet, který porovnává konstrukci krovu sedlové střechy za použití betonové krytiny a krytiny GERARD a který demonstruje možnosti úspor na konstrukci krovu. Dokument obsahující statický výpočet je k dispozici ke stažení i na webové stránce /download/srovnani.htm. 3

4 Kapitola 4 - Laťování Krytina se klade na laťový rošt sestávající z latí a kontralatí (všechny profily systému). Základní rozteč latí činí 368 mm. Je nezbytné, aby rozteč latí byla dodržena. Profil GERARD SHINGLE je možné klást i na bednění. Při použití profilu GERARD SHINGLE na střeše s vysokým předpokládaným zatížením doporučujeme provádět latě o rozteči 185 mm tak, aby střešní šablonu podpíraly i v polovině její krycí šířky. V případech mimořádně vysokého předpokládaného zatížení střechy lze použít i prkna rozměru 150x25mm o rozteči 368 mm. Budou-li na střechu instalovány standardní kulaté okapní žlaby na hácích, pak přibijte první lať na kontralať na samotnou okapní hranu. Druhou lať přibijte nad první lať tak, aby vzdálenost mezi čelními hranami latí činila cca 270 mm. Hrana první řady šablon na okapu pak bude přesahovat přes okapní hranu a voda z této řady šablon bude volně stékat do okapního žlabu. První lať je vhodné na výšku seříznout nebo ohoblovat o cca 3 5 mm, neboť vysunutím hrany první řady střešních šablon přes lať dojde k jejich mírnému nadzvednutí. Pokud se na střechu nemá instalovat odvodňovací systém (horské oblasti a oblasti s vysokým spadem sněhu vůbec), přibijte na konce krokví okapové prkno. Na pohledovou stranu okapového prkna přibijte okapovou lať (viz Obrázek č. 1). První střešní lať se následně bude přibíjet ve vzdálenosti 368 mm od přední hrany okapové latě. Následující latě se přibijí tak, aby vzdálenosti mezi předními hranami latí byly 368 mm. Obrázek č. 1 Má-li se na okapové prkno připevňovat hranatý okapní žlab dle Obrázku č. 2, potom za okapové prkno umístěte pomocnou lať pro upevnění spodní řady tašek. Tato pomocná lať musí být na výšku o 3 5 mm seříznuta či ohoblována. Další střešní lať se bude přibíjet ke krokvím tak, aby vzdálenost mezi přední hranou Obrázek č. 2 okapového prkna a přední hranou první střešní latě byla 330 mm. Následující latě se osadí tak, aby vzdálenosti mezi předními hranami latí byly 368 mm. Před samotným přibíjením latí si nejprve doporučujeme hřebíky označit místa, kam budou latě přibíjeny. Nejprve si na jedné z krokví na štítě vyměřte umístění první střešní latě nad okapem. Do místa, kam bude umístěna spodní hrana této latě, zatlučte značkovací hřebík. Totéž proveďte na druhé straně střechy na krokvi co nejblíže štítu. Mezi těmito hřebíky napněte provázek a zatlučte značkovací hřebíky i do ostatních krokví (viz Obrázek č. 3). Obrázek č. 3 Použitím předem připravené měřící tyče proveďte vyznačení zatlučením dalších hřebíků s rozestupy 368 mm po celé délce krokví. Jako značkovací hřebíky použijte hřebíky, které se později použijí pro přibití latí (viz. Obrázek č. 5). 4

5 Latě rozložte po střeše a opřete je o značkovací hřebíky. Poté zkraťte latě na takovou délku, aby se na vrcholu krokve stýkaly (viz Obrázek č. 4). Držte lať pevně zapřenou o značkovací hřebíky a přibijte ji do všech krokví. Po přibití latí všechny značkovací hřebíky vytáhněte a použijte je pro přibití další latě. Obrázek č. 4 Obrázek č. 5 Kapitola 5 - Detaily Hřeben Obrázek č. 6 Možnosti konstrukčního řešení hřebene jsou variantní. První z nich je zachyceno na Obrázku č. 6. Hřeben je zde tvořen dřevěnými prkny o tloušťce 25 mm. Prkna musí být instalována na hřebeni tak, aby vyčnívala nad krokve o výšku danou součtem výšky střešní latě (případně i kontralatě) a vzdálenosti 50 mm. Toto řešení je vhodné pro instalaci hranatého hřebenáče krycí délky 1900 mm a kulatého hřebenáče krycí délky 370 mm. Ve střední Evropě není toto řešení příliš obvyklé, zejména díky úplné absenci odvětrávané mezery pod krytinou. Řešení na Obrázku č. 7 předpokládá instalaci hranatého hřebenáče krycí délky 1900 mm. Střešní latě jsou na obrázku instalovány přímo na krokve, kontralatě nejsou použity. Řešení na Obrázku č. 8 předpokládá instalaci kulatého hřebenáče krycí délky 368 mm (standardní hřebenáč) nebo 405 mm (ERV hřebenáč), řešení na Obrázku č. 9 předpokládá instalaci trojúhelníkového hřebenáče krycí délky 368 mm. Střešní latě jsou na obrázku instalovány přímo na krokve, kontralatě nejsou použity. Tato řešení představují nepříliš ideální kompromis mezi požadavkem na odvětráním střechy a požadavkem na jednoduchost její montáže. S ohledem na absenci kontralatí totiž zcela chybí větrací mezera pod krytinou, která střechu odvětrává a brání vzniku kondenzátu, resp. odvádí kondenzát mimo vnější plášť budovy. Obrázek č. 7 Obrázek č. 8 Obrázek č. 9 5

6 Obrázek č. 10 Na Obrázku č. 10 je zachyceno doporučené řešení hřebene využívající kulatého hřebenáče krycí délky 368 mm (standardní hřebenáč) nebo 405 mm (ERV hřebenáč), tzv. hřebenové odvětrávání. Toto řešení počítá s instalací pojistné hydroizolační vrstvy pod kontralatě. Mezi pojistnou hydroizolací a střešní krytinou tak vzniká větrací kanál. Větracím kanálem proudí vzduch, který zajišťuje odvětrávání střešního pláště, významným způsobem omezuje tvorbu kondenzátu a přispívá k tepelné pohodě podkroví. Nároží Konstrukce nároží je analogická konstrukci hřebene. Štít Konstrukční řešení štítu za použití štítové lišty zachycuje Obrázek č. 11. Štítovou lištu krycí délky 1900 mm (profily GERARD HERITAGE, GERARD CLASSIC, GERARD SHAKE a GERARD SHINGLE) nebo 1100 mm (profil GERARD ROMAN TILE) doporučujeme instalovat ve výšce 40 mm nad úrovní střešních latí, tj. na výšku běžné střešní latě. Za účelem instalace štítové lišty nejprve na konce střešních latí přibijte tzv. štítovou lať tak, abyste dosáhli žádoucí výšky pro instalaci štítové lišty, tj. 40 mm nad úrovní laťového roštu. Okraje střešních šablon na štítě je třeba zahnout směrem nahoru podél štítové latě tak, aby byly hranou štítové lišty řádně kryty. S ohledem na povětrnostní podmínky v místě stavby Obrázek č. 11 můžete namontovat štítové prkno. Jeho povrchová úprava však na tomto exponovaném místě může utrpět vlivem povětrnostních podmínek. Štít lze řešit i použitím hřebenáčů - tzv. španělská zakončení štítu. Postup instalace je analogický postupu instalace klasické štítové lišty. Konstrukční řešení štítu za použití kulatého hřebenáče krycí délky 370 mm nebo 405 mm zachycuje Obrázek č. 12. Konstrukční řešení štítu za použití trojúhelníkového hřebenáče zachycuje Obrázek č. 13. Obrázek č. 12 Obrázek č. 13 6

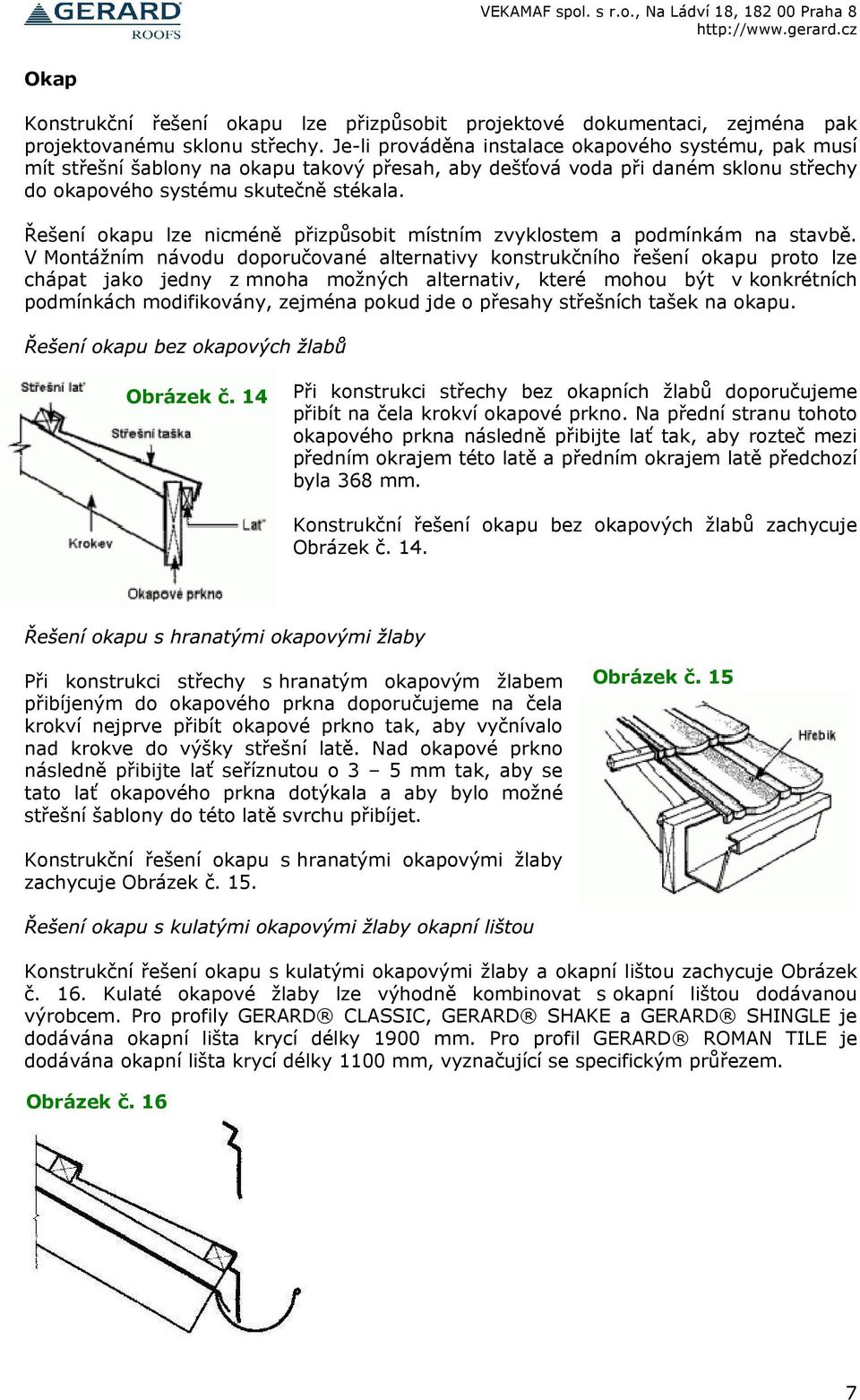

7 Okap Konstrukční řešení okapu lze přizpůsobit projektové dokumentaci, zejména pak projektovanému sklonu střechy. Je-li prováděna instalace okapového systému, pak musí mít střešní šablony na okapu takový přesah, aby dešťová voda při daném sklonu střechy do okapového systému skutečně stékala. Řešení okapu lze nicméně přizpůsobit místním zvyklostem a podmínkám na stavbě. V Montážním návodu doporučované alternativy konstrukčního řešení okapu proto lze chápat jako jedny z mnoha možných alternativ, které mohou být v konkrétních podmínkách modifikovány, zejména pokud jde o přesahy střešních tašek na okapu. Obrázek č. 14 Při konstrukci střechy bez okapních žlabů doporučujeme přibít na čela krokví okapové prkno. Na přední stranu tohoto okapového prkna následně přibijte lať tak, aby rozteč mezi předním okrajem této latě a předním okrajem latě předchozí byla 368 mm. Konstrukční řešení okapu bez okapových žlabů zachycuje Obrázek č. 14. Při konstrukci střechy s hranatým okapovým žlabem přibíjeným do okapového prkna doporučujeme na čela krokví nejprve přibít okapové prkno tak, aby vyčnívalo nad krokve do výšky střešní latě. Nad okapové prkno následně přibijte lať seříznutou o 3 5 mm tak, aby se tato lať okapového prkna dotýkala a aby bylo možné střešní šablony do této latě svrchu přibíjet. Obrázek č. 15 Konstrukční řešení okapu s hranatými okapovými žlaby zachycuje Obrázek č. 15. Konstrukční řešení okapu s kulatými okapovými žlaby a okapní lištou zachycuje Obrázek č. 16. Kulaté okapové žlaby lze výhodně kombinovat s okapní lištou dodávanou výrobcem. Pro profily GERARD CLASSIC, GERARD SHAKE a GERARD SHINGLE je dodávána okapní lišta krycí délky 1900 mm. Pro profil GERARD ROMAN TILE je dodávána okapní lišta krycí délky 1100 mm, vyznačující se specifickým průřezem. Obrázek č. 16 7

8 Úžlabí Úžlabí je třeba řešit způsobem zachyceným na Obrázku č. 17 buď pomocí konstrukčního prvku dodávaného výrobcem, nebo pomocí specifického klempířského výrobku (např. eloxovaný hliník, pozinkovaný plech, titanzinek). Úžlabí dodávané výrobcem není sypáno kamennou drtí a má krycí délku buď 2300 mm (použitelné všechny profily), nebo 1100 mm (profil ROMAN TILE). Výrobce doporučuje montovat úžlabní plechy na přesah minimálně 100 mm. Obrázek č. 17 Úžlabí dodávané výrobcem se instaluje společně s laťovým roštem. Úžlabí se instaluje tak, že na krokve se v místě úžlabí provede bednění. To vytvoří pro úžlabní plechy potřebnou oporu. Úžlabí se k úžlabním prknům zásadně nepřibíjí zpravidla se fixují pouze jeho okraje pomocí hřebíků přibitých do úžlabních prken a ohnutých přes okraje úžlabí nebo pomocí plechových svorek. Střešní tašky navazující na úžlabí je třeba ohnout směrem dolů tak, aby směřovaly do úžlabí (viz Obrázek č. 17). Lemy stěn Zvláštní pozornost je třeba věnovat místům, kde se střecha stýká se svislou stěnou střešní nástavby, komíny, vikýřová okna apod. Je důležité podehnout konce všech řad tašek pod výrobcem dodávaný lem zdi. Lem zdi se ke stěně připevňuje vruty do hmoždinek. Horní hrana lemu zdi se utěsňuje vhodným typem pružného tmelu. Při lemování zdi v příčném směru (tašku lemující svislý povrch ohýbáte po její šířce) změřte mezeru mezi poslední celou taškou a svislým povrchem, na který potřebujete navázat, čímž dostanete čáru ohybu tašky lemující svislý povrch. Přidejte 50 mm na čáru střihu. Poté tašku lemující svislý povrch ohněte a zastřihněte již popsaným způsobem. Při lemování zdi v podélném směru (tašku lemující svislý povrch ohýbáte po její délce) postupujte analogicky tašku lemující svislý povrch však ohýbáte a stříháte podélně. Řešení lemu zdi v příčném a podélném směru zachycuje Obrázek č. 18. Ohýbání v příčném směru zachycuje levá část obrázku, ohýbání v podélném směru pravá část obrázku. Obrázek č. 18 V případě potřeby technické pomoci při řešení dalších detailů střech se obraťte na firmu VEKAMAF spol. s r.o. 8

9 Kapitola 6 - Instalace krytiny na laťový rošt Obecná pravidla instalace tašek 1. Tašky se instalují v řadách směrem od hřebene k okapu, přičemž se vždy začíná druhou řadou tašek ve směru od hřebene. Jednotlivé řady tašek se začínají na přeskáčku nejprve celou taškou a napodruhé její půlkou tak, aby zámky tašek nebyly nad sebou v jedné řadě (viz Obrázek č. 19). 2. Snažíme se vždy dokončit celé úbočí střechy najednou včetně detailů, nerozpracováváme tedy několik úbočí střechy najednou. 3. Je-li to možné, potom na danou střechu používáme tašky z jedné výrobní série (sérii identifikujeme podle kódu série a data výroby vyznačeného na spodní straně tašky). Obrázek č. 19 Tašky se mohou vzájemně překládat, a to buď pravá přes levou, nebo levá přes pravou. Směr překladu by měl být volen tak, aby bylo překrytí tašek odkloněno od směru převažujících větrů. Tam, kde je to možné, je vhodné položit tašky tak, aby jejich překrytí bylo odvrácené od normálního směru pohledu. Tašky se přitom pokládají v řadách tak, aby do sebe zapadaly (viz Obrázek č. 19). Správná místa pro přibíjení tašek na latě jsou zachycena Obrázek č. 20 na Obrázku č. 20. Tašky se přichycují tak, že se přes čelní lem dvou do sebe zapadajících tašek protluče hřebík do boku latě. Hřebíky umisťujte pokud možno blízko spodní části lemu. Tím je zajištěno dobré upevnění tašky a současně i dostačující průnik hřebíku do latě. Celá šablona se přichycuje celkem na 4 místech. Spodní řada tašek se v závislosti na konstrukčním řešení okapu upevňuje jedním ze způsobů podle Obrázku č. 21 nebo Obrázku č. 22. Upevňujete-li tašku způsobem popsaným na obrázku č. 21, potom je třeba hlavičku hřebíku zakrýt výrobcem dodávaným barevným tmelem a posypat kamennou drtí z dokončovací soupravy. Každou tašku přitom uchyťte rovněž čtyřmi hřebíky pod nejvyšším bodem profilu. Obrázek č. 21 Obrázek č. 22 Osoba, která přibíjí tašky, by měla stát na šabloně, popř. sedět před šablonou, která je instalována, a měla by přibíjet tašky podle Obrázku č. 23. Stát, resp. sedět je možné pouze v místech, kde je střešní šablona podepřena latí. Osoba pokládající tašky by měla být o dvě řady napřed před osobou zatloukající hřebíky. Obrázek č. 23 9

10 Postup instalace tašek u valbové střechy Ve druhé řadě shora položte horní okraj první tašky cca 150 mm od nároží a pokračujte v kladení směrem k druhému nároží tak dlouho, dokud lze použít celou střešní šablonu. Tyto tašky zajistěte přibitím skrze jejich horní lem. Dbejte přitom na vyrovnání žlábkování. Pokračujte instalací dalších řad tašek, přičemž každou další řadu začínejte vždy cca 150 mm od nároží. Dbejte přitom na to, aby do sebe zámky tašek dobře zapadaly. Na nárožích bude třeba tašky ohýbat a stříhat. Předtím, než tašku ohnete, resp. ustřihnete, si vyměřte linie ohybu a linie střihu na každé tašce. Měření provádíme přímo na střeše, ale tašky se ohýbají a stříhají na zemi. Základní míry se měří od posledního žlábku na spodním a horním okraji tašky směrem k nároží, a to podle předního okraje latě (viz Obrázek č. 25). Získané míry si zapište na papír, respektive Obrázek č. 25 si je vyznačte křídou přímo na střešní šablonu. Spojením naměřených vzdáleností získáte linii ohybu. Čáru střihu získáte tak, že k linii ohybu připočítáte výšku nárožního prkna. Vaším cílem by mělo být, aby okraj tašky po ohnutí byl v rovině s nárožním prknem. Podle linie ohybu potom tašku ohnete směrem nahoru, podle linie střihu poté tašku na zemi ustřihnete. Toto pořadí činností (nejdříve ohyb, poté stříhání) je třeba bezpodmínečně dodržet. Pro dokončení dané řady tašek je z důvodu úspory materiálu vhodné použít zbytky tašek, které vznikly po ustřižení tašek na prvním nároží (viz Obrázek č. 26). Obrázek č. 26 Instalace tašek na úžlabí Instalace tašek na úžlabí probíhá analogicky instalaci tašek na valbové střeše u nároží. Tašky je třeba stříhat a ohýbat analogickým způsobem. Jediný rozdíl spočívá v tom, že tašky se ohýbají směrem dolů do úžlabí. Instalace tašek u hřebene Změřte vzdálenost od poslední tašky ke hřebenovému prknu (viz Obrázek č. 27). Přenesením této vzdálenosti na tašku získáte linii ohybu. Přičtete-li k linii ohybu 50 mm, získáte tak linii střihu (viz. Obrázek č. 28). Obrázek č. 27 Obrázek č

11 Tašky se ohýbají na ohýbačce, která je k zapůjčení zdarma u společnosti VEKAMAF spol. s r.o. Vložením tašky do čelistí ohýbačky vyrovnáte v místě ohybu prolisy na tašce. Tašku následně zahněte směrem nahoru. Tašku potom ustřihněte podle vyznačené linie střihu ručními nůžkami nebo pomocí pákových nůžek. Podstatné je, abyste tašku před stříháním nejprve zahnuli bude se Vám pracovat daleko lépe. Instalace ventilačních tašek, sanitárních a anténních prostupů Obrázek č. 29 Instalaci ventilačních tašek, sanitních tašek a instalaci prostupů je třeba provádět podle Obrázku č. 29. Sanitní či ventilační taška se vždy klade mezi dvě střešní šablony. Střešní šablonu nacházející se v řadě nad ventilační taškou je třeba položit přes horní okraj ventilační tašky. Ventilační taška se přibíjí čtyřmi hřebíky stejného typu, jakými se přibíjí klasická střešní taška. Typ komínkové sanitní tašky G musí odpovídat sklonu střechy pro sklony střechy do 30 se používá taška G 15 30, pro sklony střechy od 30 do 45 se používá taška G 45. Dokončovací souprava Dokončovací souprava se skládá z akrylového tmelu a z kamenné drti. Dokončovací souprava se používá k opravě drobných poškození střešních šablon a doplňků, kterým se zpravidla při přibíjení tašek kladivem nelze zcela vyhnout. Dokončovací souprava se rovněž používá ke skrytí hlaviček hřebíků v místech, která jsou vystavena pohledu nebo přímému působení povětrnostních vlivů (štítové lišty, hřebenáče). Dokončovací souprava se nepoužívá ke skrývání hlaviček hřebíků, kterými jsou přibíjeny jednotlivé tašky. Dokončovací souprava se aplikuje následujícím způsobem: 1. Zasažené místo nebo hlavička hřebíku se potře tmelem z dokončovací soupravy, který pro tento účel vytlačíme z tuby, 2. Zatmelené místo se posype kamennou drtí, která se do tmelu pevně zatlačí prstem. 11
