1 Integrace kolektorů TS do šikmé střechy Návod na montáž /3

2 OBSAH. Použití Popis Montáž A. Postup montáže dvouřadé integrace...7. Odkrytí potřebné plochy střešní krytiny Určení polohy a upevnění spodního hranolu na pomocné laťování Upevnění středních podpěr kolektorů Uložení spodního lemování Uložení spodní řady kolektorů Upevnění bočních latí Upevnění bočního oplechování a krycích lišt Uložení středního oplechování Uložení horní řady kolektorů.... Upevnění horních podpěr kolektorů.... Upevnění bočních latí Upevnění bočního oplechování a krycích lišt Uložení horního oplechování Upevňovací plíšky Nalepení pěnové izolace Uložení tašek...2 B. Postup montáže jednořadové integrace...3. Odkrytí potřebné plochy střešní krytiny Určení polohy a upevnění spodního hranolu na pomocné laťování Uložení spodního lemování Uložení kolektorů Upevnění horních podpěr kolektorů Upevnění bočních latí Upevnění bočního oplechování a krycích lišt Uložení horního oplechování Upevňovací plíšky...3. Nalepení pěnové izolace...3. Uložení tašek...3 2/3

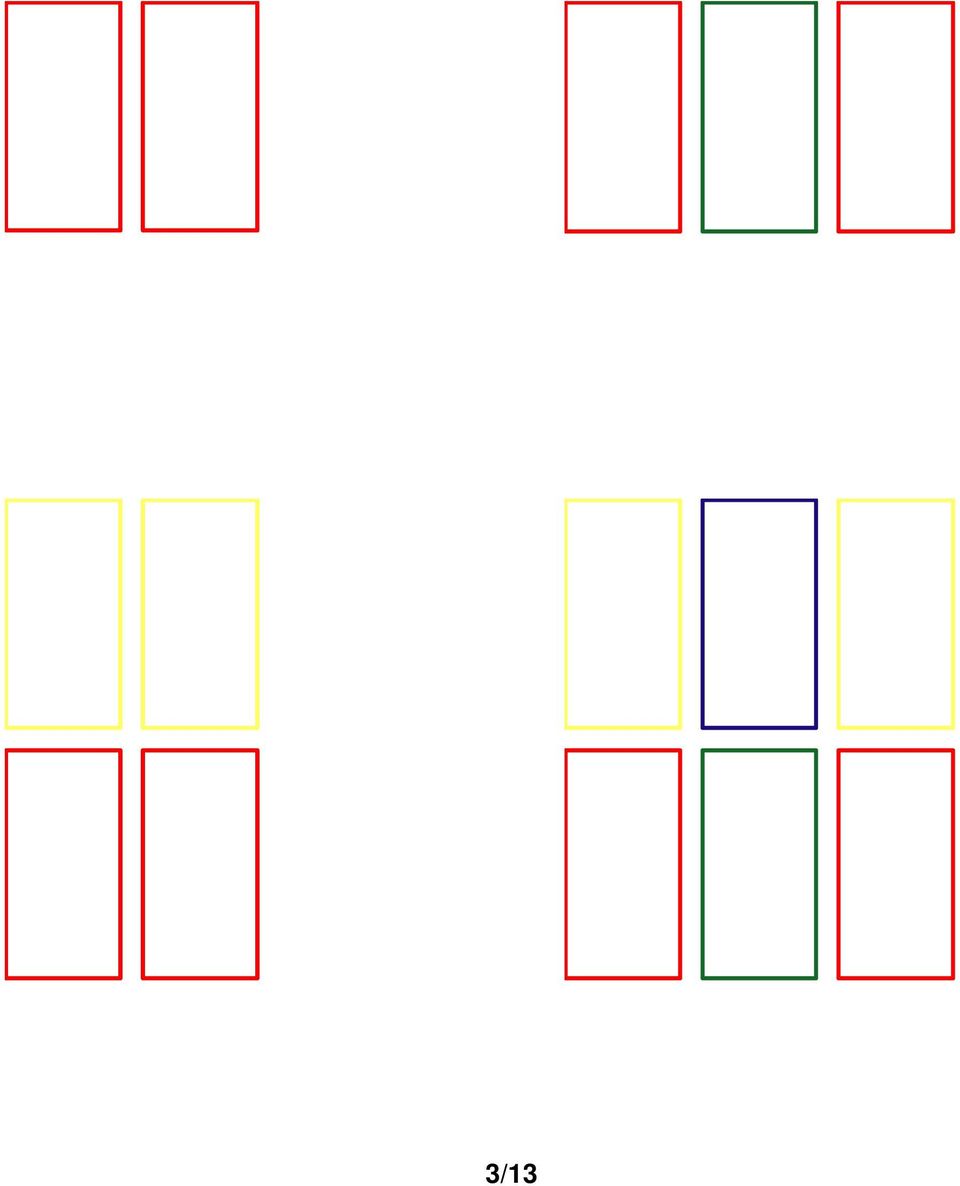

3 . POUŽITÍ Systém integrace kolektorů typových řad TS 3 a TS 4 do šikmé střechy umožňuje osazení minimálně dvou kolektorů v jedné řadě vedle sebe a maximálně 2 kolektorů ve dvou paralelních řadách (2 řady x kolektorů v řadě). Takto osazené kolektory nahrazují střešní krytinu v dané části střechy. Systém je určený na šikmé střechy se sklonem minimálně 3 a je vhodný pro většinu typů střešních tašek. Střecha musí mít parotěsnou nebo vodonepropustnou izolaci ( např. tuhý hliníkový plech). Jednotlivé části systému se montují na střešní latě. 2. POPIS SOUBOR SOUBOR 3 SOUBOR SOUBOR 2 SOUBOR 4 SOUBOR 2 SOUBOR SOUBOR 3 SOUBOR SOUBOR 3 SOUBOR SOUBOR SOUBOR 3 SOUBOR SOUBOR Systém je řešený jako stavebnice. Pomocí čtyř druhů souborů je možné do střechy integrovat příslušný počet kolektorů: Soubor 3 Soubor 4 - slouží k rozšíření Souboru (základní soubor) o druhou řadu kolektorů (o dva kolektory v druhé řadě, umístěné nad Souborem ) - slouží k rozšíření počtu kolektorů v druhé řadě o jeden kolektor 3/3

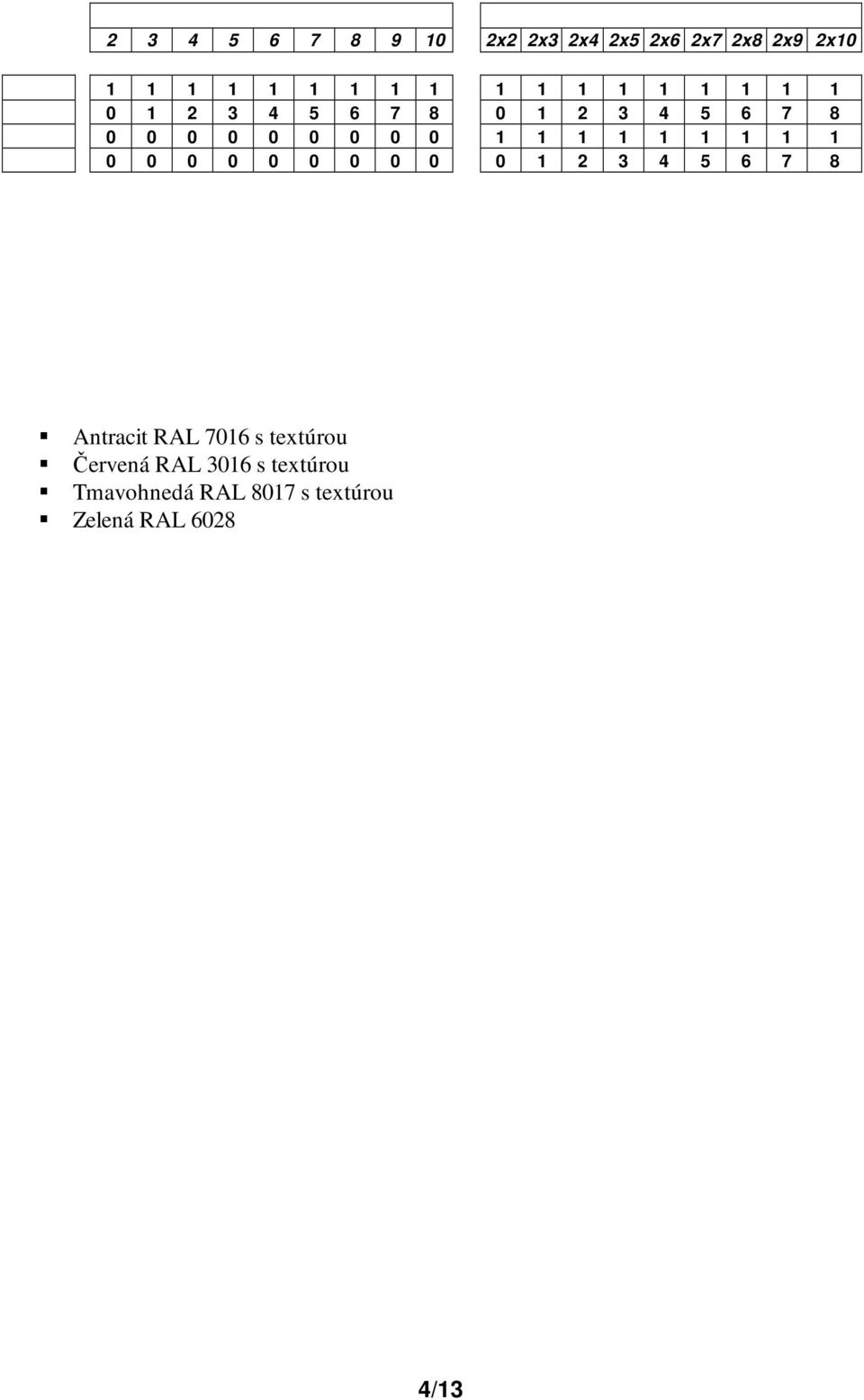

4 Počet jednotlivých souborů v závislosti na počtu instalovaných kolektorů: Počet kolektorů v jedné řadě Soubor Soubor 2 Soubor 3 Soubor 4 Počet kolektorů ve dvou řadách x2 2x3 2x4 2x5 2x6 2x7 2x8 2x9 2x Při integraci kolektorů v jedné řadě se použije jeden "Soubor " a jeden nebo víc "Souborů 2". Při integraci kolektorů ve dvou řadách se použije jeden "Soubor " a jeden "Soubor 3" a jeden nebo víc "Souborů 2" a "Souborů 4". Příklad: Při integraci 2 x 4 kolektory se použije Soubor - ks, Soubor 2-2 ks, Soubor 3 - ks, Soubor 4-2 ks. Soubory se dodávají ve čtyřech barvách: Antracit RAL 76 s textúrou Červená RAL 36 s textúrou Tmavohnedá RAL 87 s textúrou Zelená RAL 628 4/3

5 SCHÉMA USPOŘÁDÁNÍ PRVKŮ INTEGRACE PRO JEDNU ŘADU KOLEKTORŮ. Dolní dřevěný profil 3x7x25 2. Dolní dřevěný profil 3x7x4 4. Upevňovací profil L 5. Spodní lemování levé 6. Spodní lemování střední 7. Spodní lemování pravé 8. Boční dřevěný profil 25x85x78 9. Horní dřevěná příložka I=????. Horní dřevěná příložka I=4. Horní upínání I=92 (pozinkovaný plech) 2. Boční lemování levé jednořadé 4. Boční lemování pravé jednořadé 6. Krycí lišta středová jednořadová 2. Horní lemování levé 2. Horní lemování střední 22. Horní lemování pravé 26. Šroub do dřeva 4x3TORX (TX2) 27. Šroub do dřeva 5x2TORX (TX25) 28. Šroub do dřeva 5x7TORX (TX25) 29. Šroub 4,5x35TORX (TX2) s podložkou a těsněním, barvené 3. Spona 3. Hřebík 3,x Horní těsnění, samonabopt. páska samolep., 3/5x, L=25 mm 34. Horní těsnění, samonabopt. páska samolep., 3/5x, L=5 mm 35. Těsnící pás bočního a horního lemování /75 [m] SOUBOR - základní pro dva kolektory v jedné řadě SOUBOR 2 - rozšiřovací pro jeden kolektor v jedné řadě Obr. 5/3

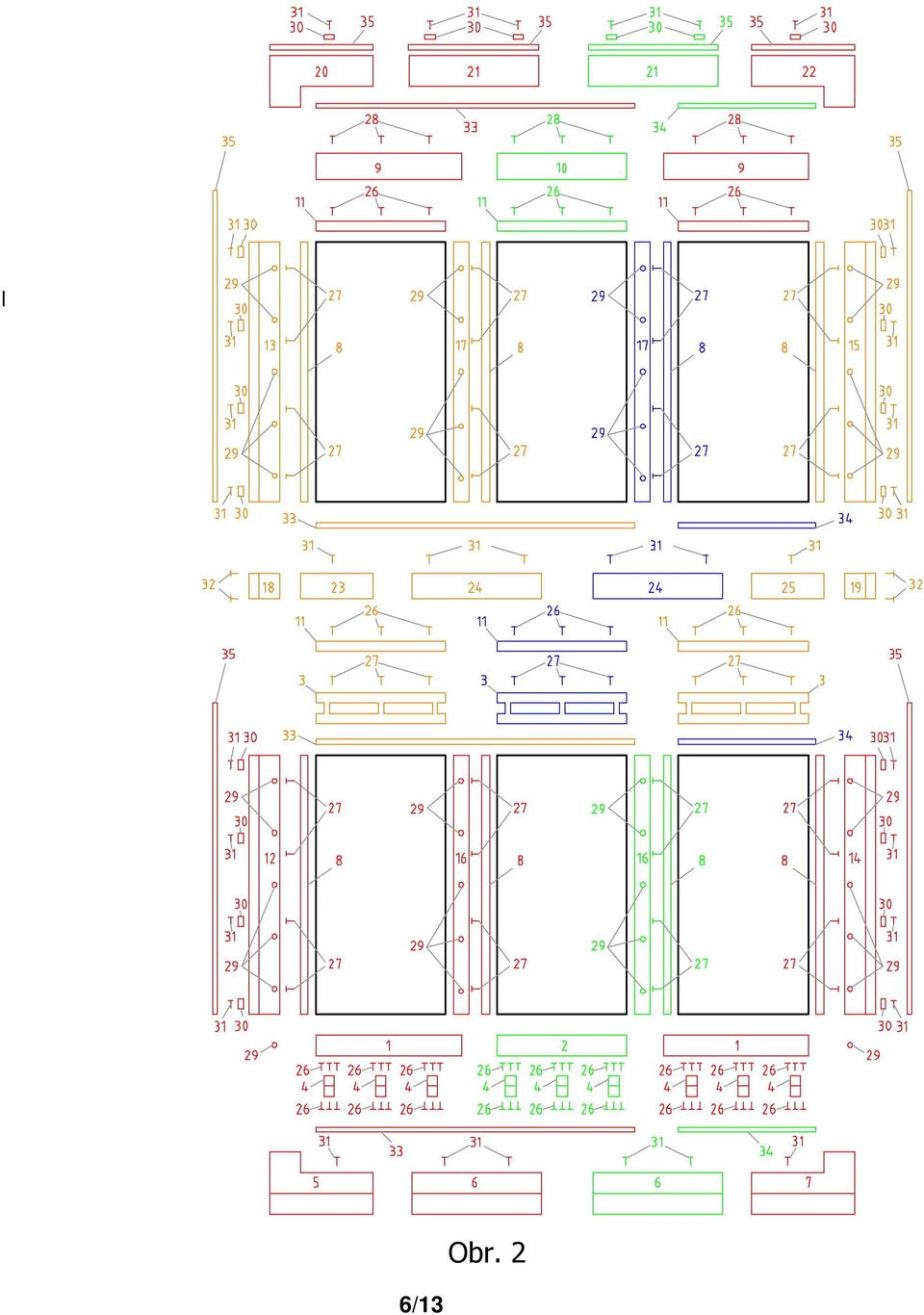

6 SCHÉMA USPOŘÁDÁNÍ PRVKŮ INTEGRACE PRO DVĚ ŘADY KOLEKTORŮ 3. Středový dřevěný profil 4x7x4 8. Boční dřevěný profil 25x85x78. Horní upínání I=92 (pozinkovaný plech) 3. Boční lemování leve víceřadé 5. Boční lemování pravé víceřadé 7. Krycí lišta středová víceřadová 8. Boční lemování, levá spojka 9. Boční lemování, pravá spojka 23. Středové lemování levé 24. Středové lemování střední 25. Středové lemování pravé 26. Šroub do dřeva 4x3TORX (TX2) 27. Šroub do dřeva 5x2TORX (TX25) 28. Šroub do dřeva 5x7TORX (TX25) 29. Šroub 4,5x35TORX (TX2) s podložkou a těsněním, barvené 3. Spona 3. Hřebík 3,x Nit trhací - Al 3x6,5 33. Horní těsnění, samonabopt. páska samolep., 3/5x, L=25 mm 34. Horní těsnění, samonabopt. páska samolep., 3/5x, L=5 mm 35. Těsnící pás bočního a horního lemování /75 (m) SOUBOR 3 - základní pro 2 kolektory v druhé řadě SOUBOR 4 - rozšiřovací pro kolektor ve druhé řadě Obr. 2 6/3

7 3. MONTÁŽ Potřebné nářadí: tužka svinovací metr klíč pro vnitřní Torx TX2 vrtačka a vrtáky pr.3 mm, pr.5 mm aku šroubovák s nástavcem Torx měřící pásmo kombi kleště kladivo Další materiál potřebný při montáži, který není součástí dodávky: střešní latě - délka dle potřeby upevňovací šrouby na střešní latě UPOZORNĚNÍ! Při práci na střechách budov je nutné dodržovat platné bezpečnostní předpisy pro práci ve výškách! V první části je uvedený postup při montáži dvouřadé integrace. V druhé části je uveden postup při montáži jednořadé integrace. Pozn.: Čísla v hranatých závorkách označují jednotlivé prvky schématu uspořádání A. Postup montáže dvouřadé integrace. Odkrytí potřebné plochy střešní krytiny Pro 4 kolektory ve dvou řadách (2x2) odkryjte střešní krytinu na ploše šířky 3 m a výšky 4,9 m a pro každý další kolektor přidejte šířku, m. Po odkrytí by měli na všech stranách zůstat minimálně 2 řady tašek od okraje střechy. 2. Určení polohy a upevnění spodního hranolu na pomocné laťování Pro určení polohy hranolu [,2] ve vertikálním směru přiložte jednu tašku do levého (případně pravého) spodního rohu odkryté plochy tak, aby poloha tašky odpovídala její skutečné poloze po ukončení integrace. Hranol umístěte cca 3 cm od okraje této tašky. Tašku následně vyberte. 7/3

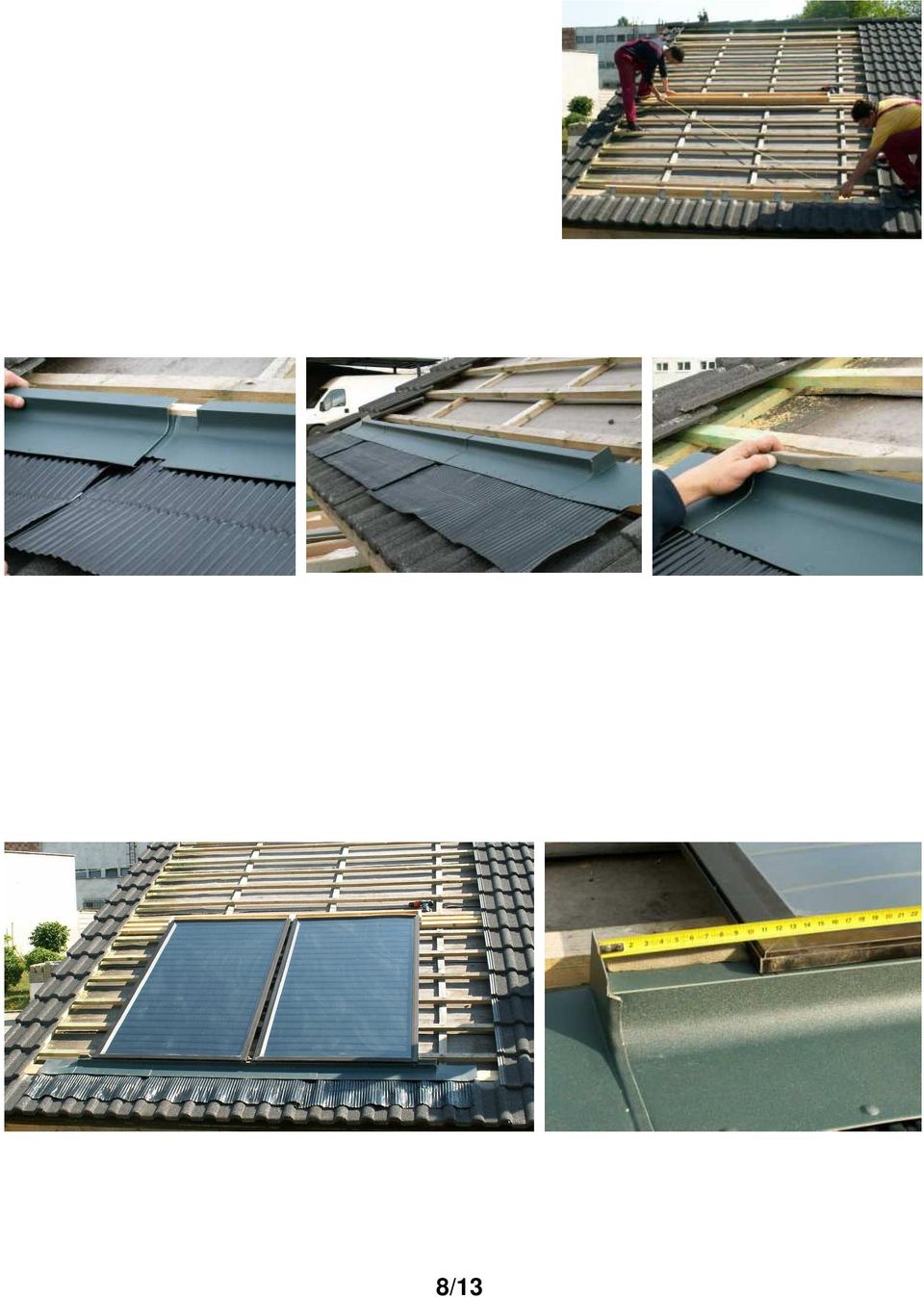

8 Vzdálenost druhého konce hranolu (resp. více spojených hranolů) od okraje nejbližší tašky závisí na typu a rozměrech použitých tašek. Je proto možné, že bude potřeba na konci montáže upravit šířku tašek na jedné straně integace. Hranol umístěte cca cm nad horní okraj spodní řady tašek. Upevněte pomocné laťování na střešní latě a pomocí upevňovacích L-profilů [4] a a šroubů [26] připevněte hranol (použijte 3 ks upevňovacích L-profilů na m délky hranolu; na upevnění jednoho L-profilu použijte 6 ks šroubů). 3. Upevnění středních podpěr kolektorů Upevněte pomocné laťování na střešní latě, vyvrtejte díry do středních podpěr [3] a připevněte je pomocí šroubů [27] k pomocnému laťování. Při umisťování střední podpěry dbejte na stejnou délku obou úhlopříček vůči spodnímu hranolu[.2]. 4. Uložení spodního lemování Spojte jednotlivé části spodního lemování [5,6,7] zasunutím do sebe a položte ho na spodní hranol [,2]. Nalepte pěnovou izolaci [33,34] na spodní lemování. 5. Uložení spodní řady kolektorů Uložte spodní řadu kolektorů na spodní lemování [5,6,7] a na střední podpěru [3]. Boční kolektory by měli být umístěné asi cm od okraje lemování. Propojte kkolektory mezi sebou a připojte přívody solárního okruhu, příp. i vakuového okruhu. Podle konkrétního hydraulického schématu v případě potřeby připojte odzdušňovací soubory, vyveďte odvzdušňovací ventily na přístupná místa a připojte snímač teploty. Vykonejte tlakovou zkoušku solárního okruhu, příp. i zkoušku vakuové těsnosti spodní řady kolektorů. 8/3

9 6. Upevnění bočních latí Boční latě [8] se upevňují na boční kraje kolektorového pole a mezi kolektory. Do každé latě vyvrtejte 4 díry na upevnění k střešním latím. Díry naznačte a vyvrtejte tak, aby byly nad střešními latěmi a zároveň aby nebyly pod dírami v krycích lištách [6] (viz bod 7. Upevnění bočních oplechování a krycích lišt). Boční latě upevněte pomocí šroubů [27] ke střešním latím. U vakuových kolektorů je nejdříve potřeba vyříznout část latě kvůli vakuovým přírubám kolektorů. 7. Upevnění bočních oplechování a krycích lišt Pomocí speciálních šroubů [29] upevněte boční oplechování [2,4] a krycí lišty [6] k bočním latím [8]. Boční oplechování navíc přišroubujte ke spodnímu hranolu [,2]. Šrouby při tom nedotahujte úplně, aby se oplechování neprohýbalo. Nalepte pěnovou izolaci [33,34] v horní části kolektorů v celé šířce kolektorového pole (na upevněné boční oplechování, krycí lišty a na kolektory). 8. Uložení středního oplechování Přišroubujte střední profily z pozinkovaného plechu [] na střední podpěru kolektorů [3] šrouby [26]. Upevněte krátké boční oplechování [8,9] zasunutím do (dlouhých) bočních oplechování [2,4]. 9/3

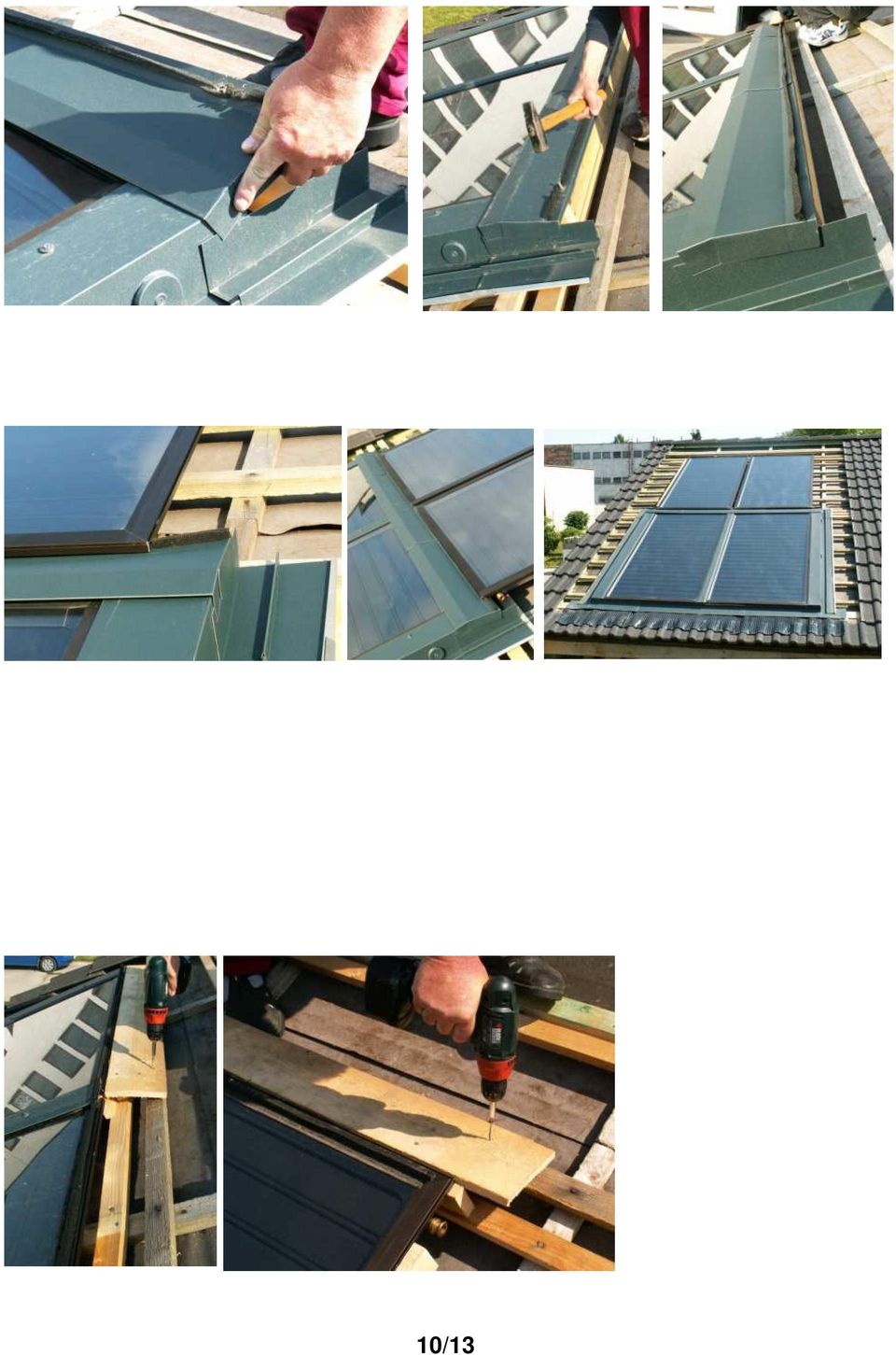

10 Spojte jednotllivé části středního oplechování [23,24,25] zasunutím do sebe a uložte ho na spodní podpěru kolektorů [3]. Spodní část středního oplechování je při tom potřeba zasunout pod profil z pozinkovaného plechu []. Hřebíky [3 ]připevněte střední oplechování ke střední podpěře. Nalepte pěnovou izolaci [33,34] na horní část středního oplechování. 9. Uložení horní řady kolektorů Uložte horní řadu kolektorů na střední oplechování.. Upevnění horních podpěr kolektorů Vsuňte horní podpěry kolektorů [9,] pod horní část kolektorů a upevněte je pomocí šroubů [28] ke střešním latím. Propojte kolektory mezi sebou a připojte vývody solárního okruhu, příp. i vakuového okruhu. Podle konkrétního hydraulického schématu v případě potřeby připojte odvzdušňovací soubory, vyveďte odvzdušňovací ventily na přístupná místa a připojte snímač teploty. Vykonejte tlakovou zkoušku celého solárního okruhu, příp. i zkoušku vakuové těsnosti kolektorů. Naplňte solární okruh nemrznoucí teplonosnou kapalinou a natlakujte ho. /3

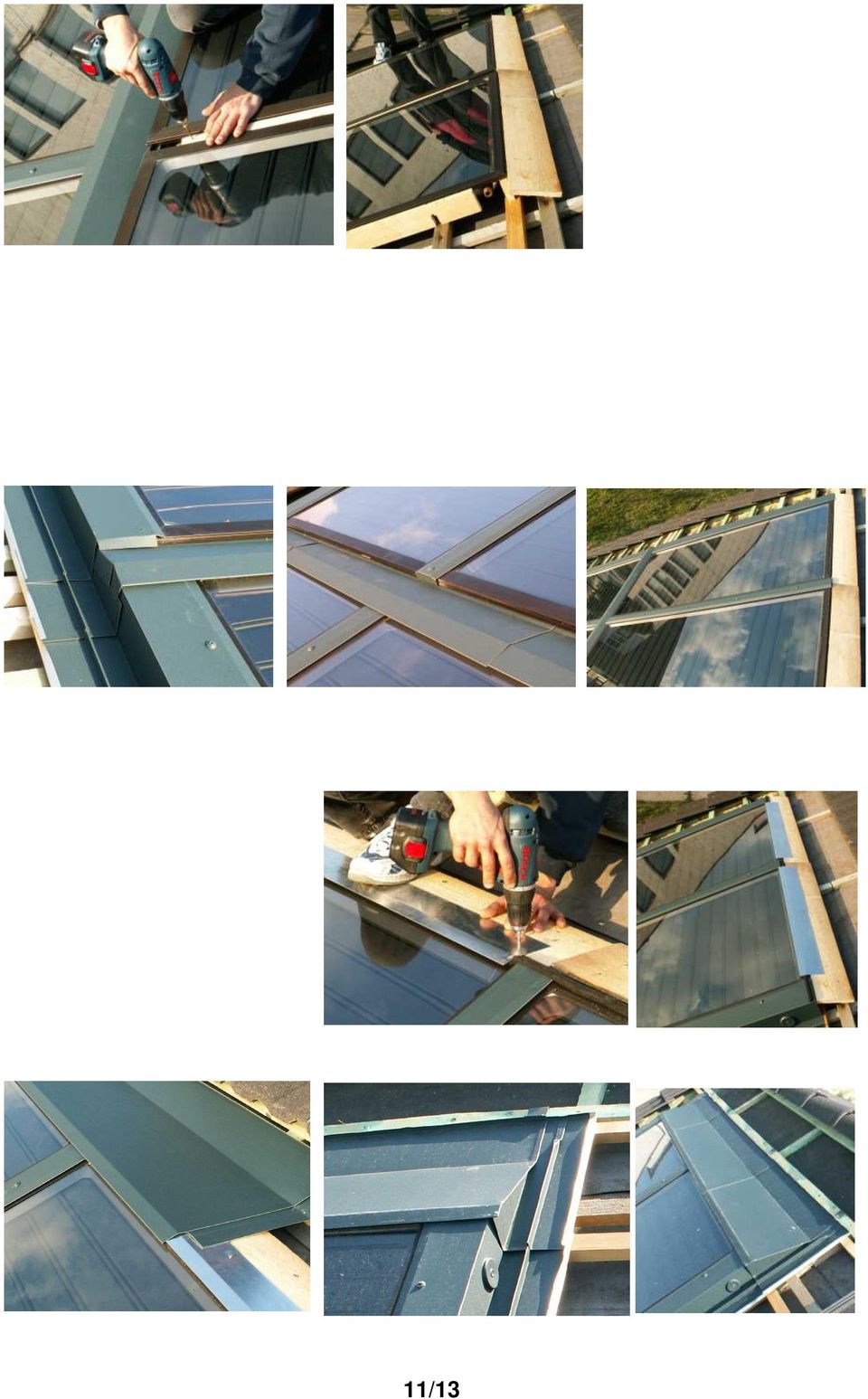

11 . Upevnění bočních latí Upevněte boční latě [8] podobně jako v bodě Upevnění bočních oplechování a krycích lišt Pomocí speciálních šroubů [29] upevněte boční oplechování [3,5] a krycí lišty [7] k bočním latím [8]. Boční oplechování navíc přišroubujte ke střední podpěře kolektorů [3]. Šrouby při tom nedotahujte úplně, aby se oplechování neprohýbalo. Nalepte pěnovou izolaci [33,34] v horní části kolektorů v celé šířce kolektorového pole (na upevněné boční oplechování, krycí lišty a na kolektory). 3. Uložení horního oplechování Přišroubujte horní profily z pozinkovaného plechu [] na horní podpěry kolektorů [9,]. Spojte jednotlivé části horního oplechování [2,2,22] zasunutím do sebe a uložte ho na horní podpěry kolektorů [9, ]. Spodní část oplechování je při tom potřeba zasunout pod profily z pozinkovaného plechu []. /3

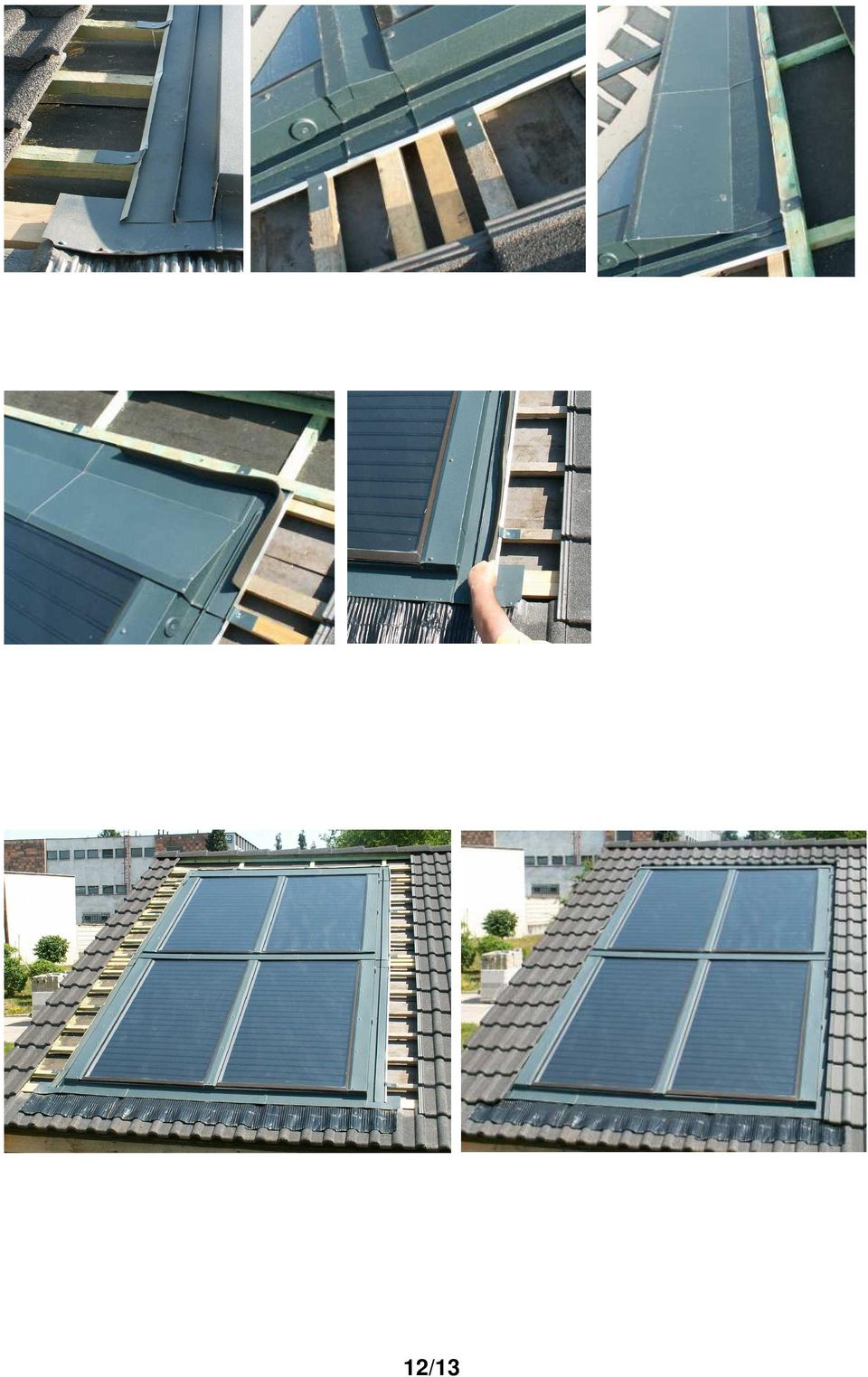

12 4. Upevňovací plíšky Pomocí hřebíků připevněte upevňovací plíšky [3] ke střešním latím na bocích a v horní části oplechování kolektorového pole. 5. Nalepení pěnové izolace Nalepte pěnovou izolaci [35] na bocích a v horní části oplechování kolektorového pole. 6. Uložení tašek Uložte tašky na boční a horní oplechování, na nalepenou pěnovou izolaci. V případě potřeby upravte šířku tašek na bočním oplechování. Tašky na horním oplechování je možné podle potřeby zkrátit nebo vysunout výš. 2/3

13 B. Postup montáže při integraci kolektorů v jedné řadě. Odkrytí potřebné plochy střešní krytiny Pro 2 kolektory v jedné řadě odkryjte střešní krytinu na ploše šířky 3 m a výšky 2,8 m a pro každý další kolektor přidejte šířku, m. Po odkrytí by měli na všech stranách zůstat minimálně 2 řady tašek od okraje střechy. 2. Určení polohy a upevnění spodního hranolu na pomocné laťování Viz bod 2 "postup montáže dvouřadé integrace" 3. Uložení spodního lemování Viz bod 4 "postup montáže dvouřadé integrace" 4. Uložení kolektorů Uložte kolektory na spodní lemování. Boční kolektory by měly být umístěné asi cm od okraje lemování - viz. foto v bodě 5 " postup montáže dvouřadé integrace". 5. Upevnění horních podpěr kolektorů Vsuňte horní podpěry kolektorů 9, pod horní část kolektorů a upevněte je pomocí šroubů 28 ke střešním latím. Propojte kolektory mezi sebou a připojte přívody solárního okruhu, případně i vakuového okruhu. Podle konkrétního hydraulického schématu v případě potřeby připojte odvzdušňovací soubory, vyveďte odvzdušňovací ventily na přístupná místa a připojte snímač teploty. Proveďte tlakovou zkoušku solárního okruhu, případně i zkoušku vakuové těsnosti kolektorů. 6. Upevnění bočních latí Viz bod 6 "postup montáže dvouřadé integrace" 7. Upevnění bočních oplechování a krycích lišt Viz bod 7 "postup montáže dvouřadé integrace" 8. Uložení horního oplechování Viz bod 3 "postup montáže dvouřadé integrace" 9. Upevňovací plíšky Viz bod 4 "postup montáže dvouřadé integrace". Nalepení pěnové izolace Viz bod 5 "postup montáže dvouřadé integrace". Uložení tašek Viz bod 6 "postup montáže dvouřadé integrace" 3/3
