1 Semestrální práce z předmětu Kartografická polygrafie a reprografie Skenery princip, parametry, typy Autor: Pavla Šmejkalová, Rostislav Šprinc Editor: Jan Novák Praha, duben 2010 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

Šmejkalová, Rostislav Šprinc Editor: Jan Novák Praha, duben

2 Obsah Obsah prezentace 1 Princip Obecně Postup skenování 2 Části skenerů 3 Parametry Obecně Snímací režimy Velikost obrázku Interpolace 4 Typy skenerů

3 Úvod Co je to skener? Skener je elektronické zařízení, které převádí grafickou informaci do elektronické podoby

4 Princip Obecně Skener zařízení pro převod obrázků do počítače Softwarové vybavení program pro editaci obrázků OCR program

5 Princip Postup skenování Pro kvalitní nasnímání nutný rovnoměrný osvit Snímač přeměňuje intenzitu světla odraženého od předlohy na elektrický náboj Při barevném skenování se každý bod vyhodnocuje ze tří barevných složek (RGB)

odraženého od předlohy na elektrický náboj Při barevném

6 Části skenerů Snímací prvek - zachycuje světlo odražené od předlohy CCD Charged coupled device, matice světlocitlivých buněk Osvětlení CCD snímače pomocí optické soustavy CIS Contact image sensor Stejná funkce jako CCD, bez optické soustavy

buněk Osvětlení CCD snímače pomocí optické soustavy CIS

7 Části skenerů Snímací prvek - zachycuje světlo odražené od předlohy CCD Charged coupled device, matice světlocitlivých buněk Osvětlení CCD snímače pomocí optické soustavy CIS Contact image sensor Stejná funkce jako CCD, bez optické soustavy

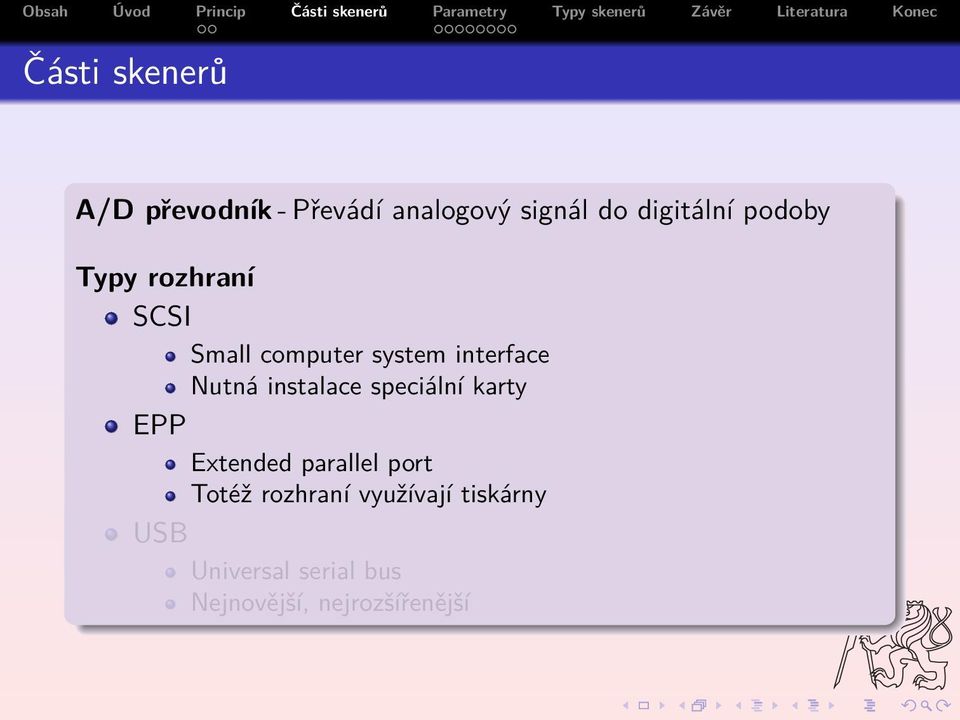

8 Části skenerů A/D převodník - Převádí analogový signál do digitální podoby Typy rozhraní SCSI Small computer system interface Nutná instalace speciální karty EPP Extended parallel port Totéž rozhraní využívají tiskárny USB Universal serial bus Nejnovější, nejrozšířenější

instalace speciální karty EPP Extended parallel port Totéž rozhraní

9 Části skenerů A/D převodník - Převádí analogový signál do digitální podoby Typy rozhraní SCSI Small computer system interface Nutná instalace speciální karty EPP Extended parallel port Totéž rozhraní využívají tiskárny USB Universal serial bus Nejnovější, nejrozšířenější

10 Části skenerů A/D převodník - Převádí analogový signál do digitální podoby Typy rozhraní SCSI Small computer system interface Nutná instalace speciální karty EPP Extended parallel port Totéž rozhraní využívají tiskárny USB Universal serial bus Nejnovější, nejrozšířenější

11 Parametry Obecně Nejdůležitější parametr - rozlišení Dpi počet bodů na vzdálenost jednoho palce CCD snímač s rozlišením 600 dpi 1800 buněk na každý palec Kvalita snímače schopnost elektronické reprodukce barevných odstínů Barevná hloubka počet rozlišitelných barev v bitech obvykle 24 až 48

každý palec Kvalita snímače schopnost elektronické reprodukce barevných

12 Parametry Snímací režimy Line Art - čárová grafika Pro uložení stačí 1 bit 1 černá, 0 - bílá Vhodné pro text, liniovou kresbu Nevhodné pro fotografie Obrázek: Line Art

13 Parametry Snímací režimy Halftone - zpracovávání odstínů šedi Černé body v jemném rastru Čtverec složený z 64 bodů Novinový tisk Obrázek: Halftone

14 Parametry Snímací režimy Grayscale - ekvivalent černobílé fotografie 8 bitová data 0 černá, 255 bílá Hodnoty mezi stupně šedi Obrázek: Grayscale

15 Parametry Snímací režimy Color - barevný obrázek 24 bitová data RGB (0 255) Obrázek: Color

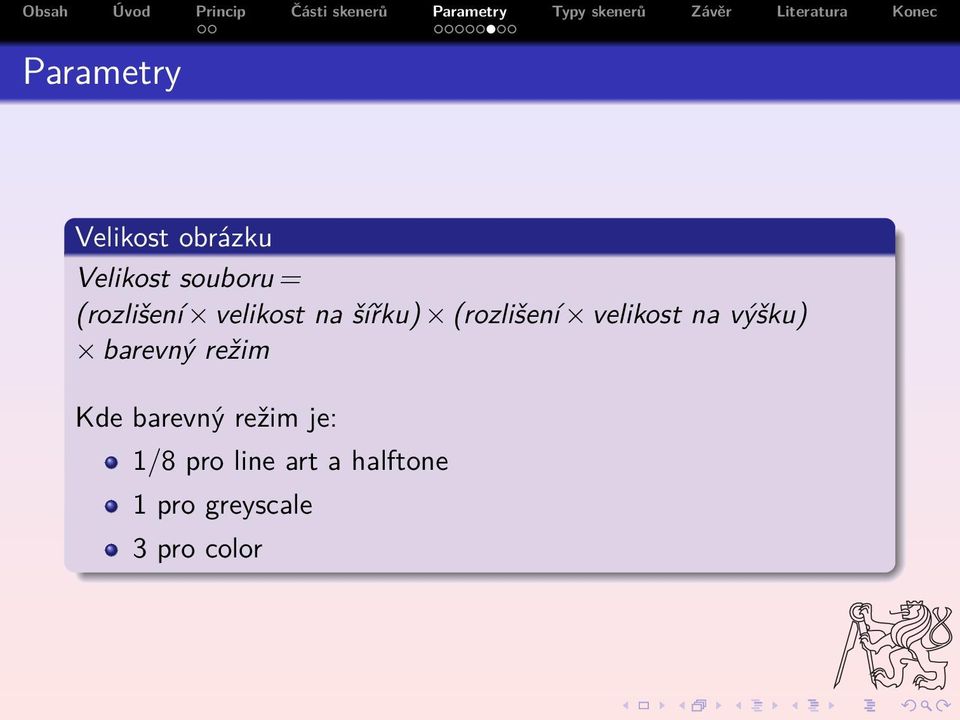

16 Parametry Velikost obrázku Velikost souboru = (rozlišení velikost na šířku) (rozlišení velikost na výšku) barevný režim Kde barevný režim je: 1/8 pro line art a halftone 1 pro greyscale 3 pro color

17 Parametry Interpolace Rozlišení skeneru optické rozlišení přístroje velikost kroku posuvného mechanismu dpi Rozlišení přístroje 300 dpi 600 linek na jeden palec Skenování na 600 dpi přístroj dopočítává potřebné body interpolací

Rozlišení přístroje 300 dpi 600 linek na jeden palec

18 Parametry Interpolace Interpolace hardwarová Body dopočítává čip ve skeneru Interpolace softwarová Body dopočítá software v počítači

19 Typy skenerů Ruční skenery Protahovací skenery Plošné skenery Skenery diapozitivů Bubnové skenery

20 Typy skenerů Ruční skenery Malé pohyblivé zařízení Skenování přejetím přes předlohu + malé rozměry nízká kvalita, nároky na ovládání Obrázek: Ruční skener

21 Typy skenerů Protahovací skenery Princip jako fax Nejčastěji pro formát A4 + malé nároky na prostor možnost skenovat pouze volné listy papíru, fotky... Obrázek: Protahovací skener

22 Typy skenerů Plošné skenery Nejrozšířenější Snímací zařízení pod skleněnou deskou Obvykle formát A4, méně A3 + vysoká kvalita výstupu vyšší cena, větší nároky na místo Obrázek: Plošný skener

23 Typy skenerů Skenery diapozitivů Pro převod kinofilmu + velmi vysoké rozlišení velmi drahé Obrázek: Skener diapozitivů

24 Typy skenerů Bubnové skenery Profesionální skenery pro velké formáty + velké rozměry předlohy, vysoká kvalita velmi drahé, velké rozměry přístroje Obrázek: Bubnový skener

25 Závěr Shrnutí + snadný a rychlý převod papírových dat do počítače pro kvalitní výstupy ještě stále relativně vysoká cena

26 Literatura Použité zdroje : WWW stránky, [online], [cit ], URL: : WWW stránky, [online], [cit ], URL: : WWW stránky, [online], [cit ], URL: : WWW stránky, [online], [cit ], URL: : WWW stránky, [online], [cit ], URL:

27 Semestrální práce z předmětu Kartografická polygrafie a reprografie Děkuji za pozornost Autor: Pavla Šmejkalová, Rostislav Šprinc Editor: Jan Novák Praha, duben 2010 Katedra mapování a kartografie, Fakulta stavební ČVUT v Praze
