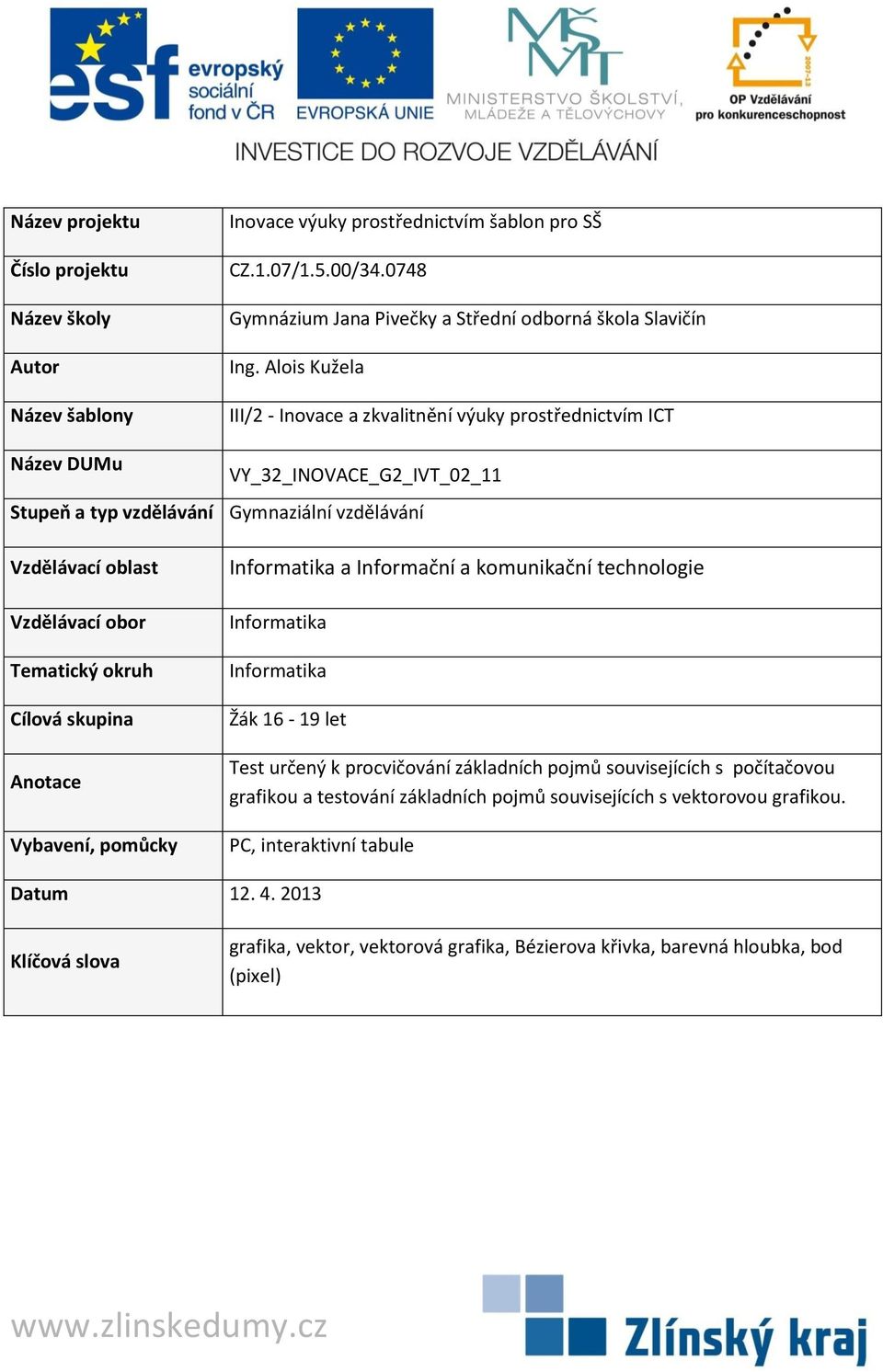

1 Název projektu Číslo projektu Název školy Autor Název šablony Inovace výuky prostřednictvím šablon pro SŠ CZ.1.07/1.5.00/ Gymnázium Jana Pivečky a Střední odborná škola Slavičín Ing. Alois Kužela III/2 - Inovace a zkvalitnění výuky prostřednictvím ICT Název DUMu VY_32_INOVACE_G2_IVT_02_11 Stupeň a typ vzdělávání Gymnaziální vzdělávání Vzdělávací oblast Vzdělávací obor Tematický okruh Cílová skupina Anotace Vybavení, pomůcky Informatika a Informační a komunikační technologie Informatika Informatika Žák let Test určený k procvičování základních pojmů souvisejících s počítačovou grafikou a testování základních pojmů souvisejících s vektorovou grafikou. PC, interaktivní tabule Datum Klíčová slova grafika, vektor, vektorová grafika, Bézierova křivka, barevná hloubka, bod (pixel)

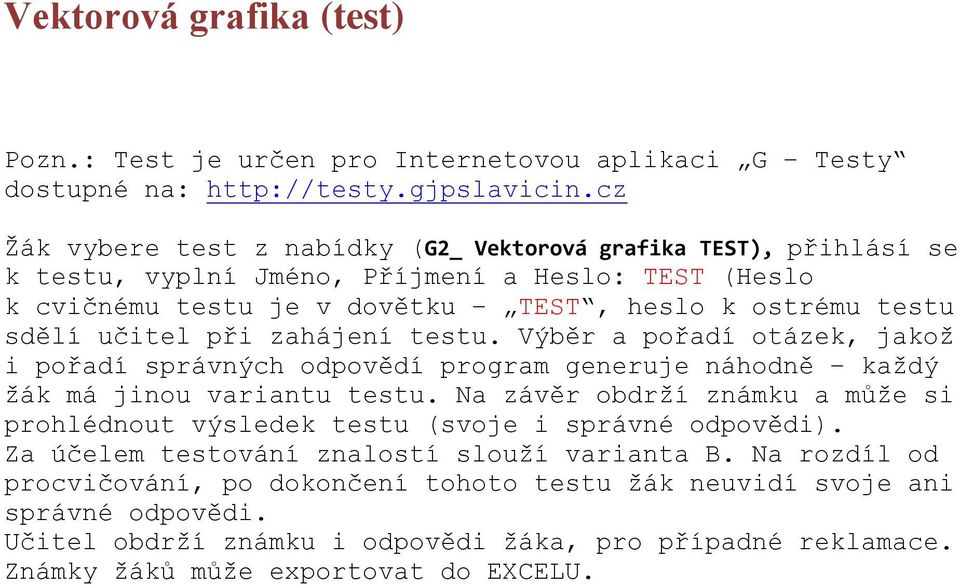

2 Vektorová grafika (test) Pozn.: Test je určen pro Internetovou aplikaci G Testy dostupné na: Žák vybere test z nabídky (G2_ Vektorová grafika TEST), přihlásí se k testu, vyplní Jméno, Příjmení a Heslo: TEST (Heslo k cvičnému testu je v dovětku TEST, heslo k ostrému testu sdělí učitel při zahájení testu. Výběr a pořadí otázek, jakož i pořadí správných odpovědí program generuje náhodně každý žák má jinou variantu testu. Na závěr obdrží známku a může si prohlédnout výsledek testu (svoje i správné odpovědi). Za účelem testování znalostí slouží varianta B. Na rozdíl od procvičování, po dokončení tohoto testu žák neuvidí svoje ani správné odpovědi. Učitel obdrží známku i odpovědi žáka, pro případné reklamace. Známky žáků může exportovat do EXCELU.

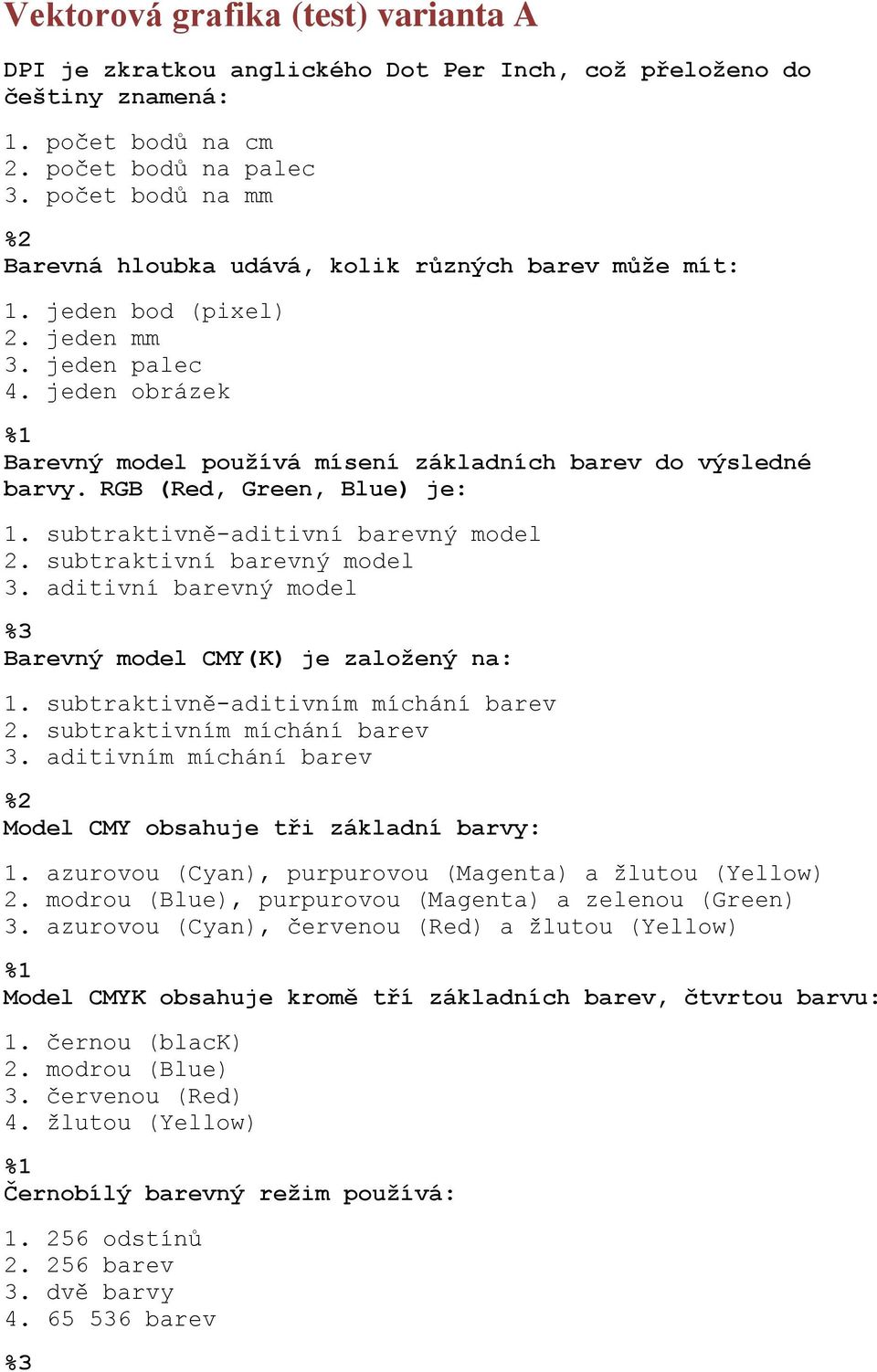

3 Vektorová grafika (test) varianta A DPI je zkratkou anglického Dot Per Inch, což přeloženo do češtiny znamená: 1. počet bodů na cm 2. počet bodů na palec 3. počet bodů na mm Barevná hloubka udává, kolik různých barev může mít: 1. jeden bod (pixel) 2. jeden mm 3. jeden palec 4. jeden obrázek Barevný model používá mísení základních barev do výsledné barvy. RGB (Red, Green, Blue) je: 1. subtraktivně-aditivní barevný model 2. subtraktivní barevný model 3. aditivní barevný model Barevný model CMY(K) je založený na: 1. subtraktivně-aditivním míchání barev 2. subtraktivním míchání barev 3. aditivním míchání barev Model CMY obsahuje tři základní barvy: 1. azurovou (Cyan), purpurovou (Magenta) a žlutou (Yellow) 2. modrou (Blue), purpurovou (Magenta) a zelenou (Green) 3. azurovou (Cyan), červenou (Red) a žlutou (Yellow) Model CMYK obsahuje kromě tří základních barev, čtvrtou barvu: 1. černou (black) 2. modrou (Blue) 3. červenou (Red) 4. žlutou (Yellow) Černobílý barevný režim používá: odstínů barev 3. dvě barvy barev

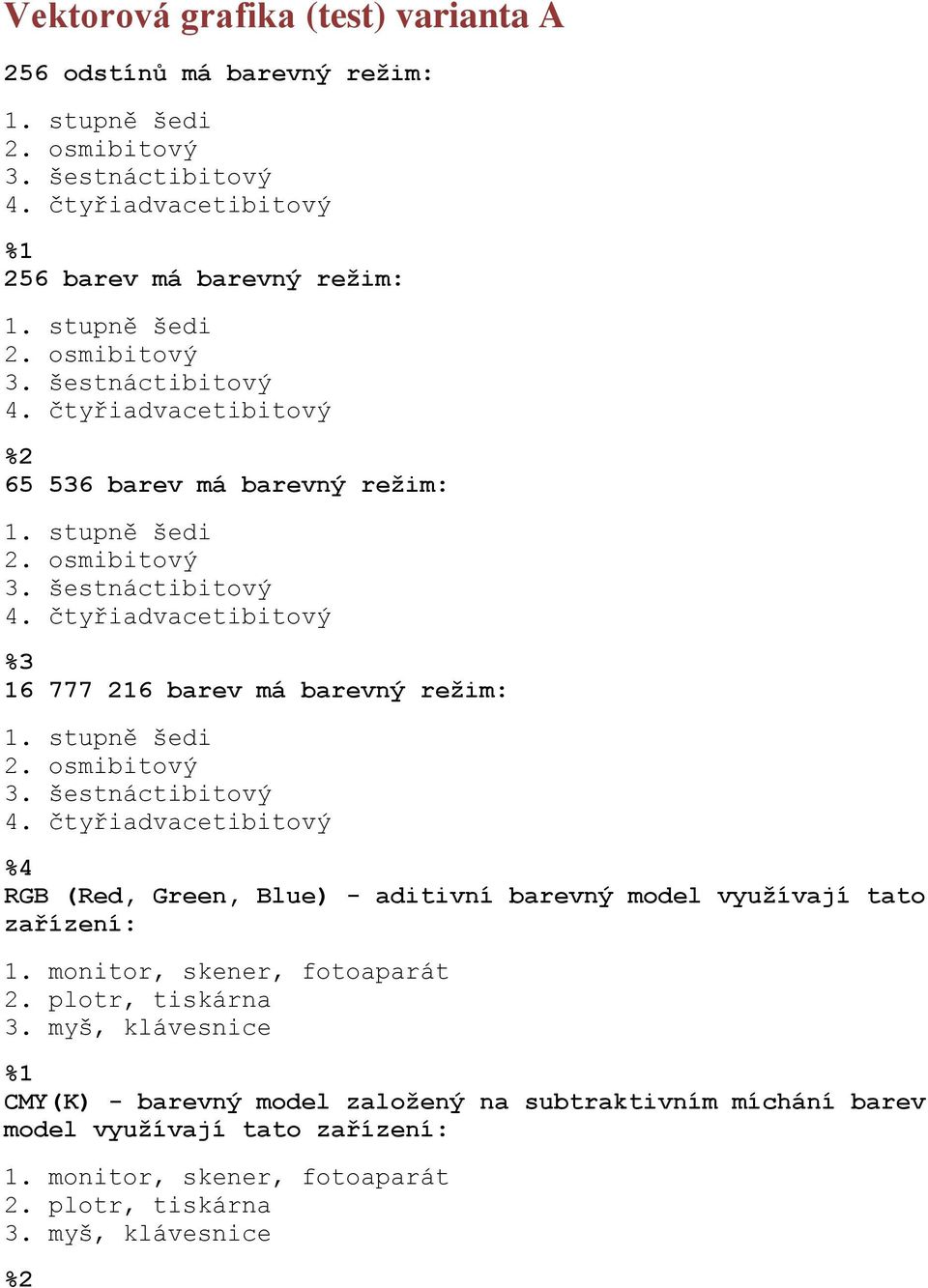

4 Vektorová grafika (test) varianta A 256 odstínů má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový 256 barev má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový barev má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový barev má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový RGB (Red, Green, Blue) - aditivní barevný model využívají tato zařízení: 1. monitor, skener, fotoaparát 2. plotr, tiskárna 3. myš, klávesnice CMY(K) - barevný model založený na subtraktivním míchání barev model využívají tato zařízení: 1. monitor, skener, fotoaparát 2. plotr, tiskárna 3. myš, klávesnice

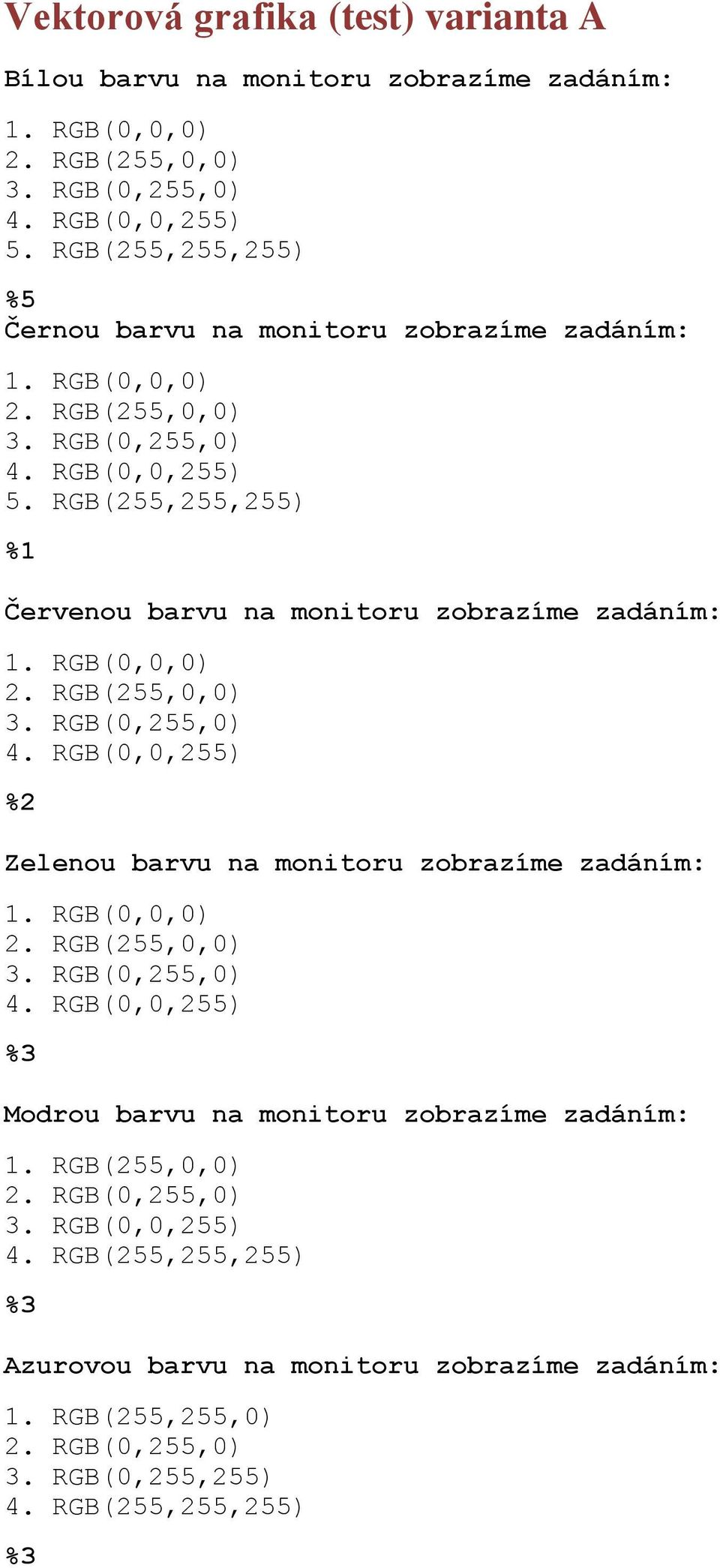

5 Vektorová grafika (test) varianta A Bílou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) 5. RGB(255,255,255) %5 Černou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) 5. RGB(255,255,255) Červenou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) Zelenou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) Modrou barvu na monitoru zobrazíme zadáním: 1. RGB(255,0,0) 3. RGB(0,0,255) 4. RGB(255,255,255) Azurovou barvu na monitoru zobrazíme zadáním: 1. RGB(255,255,0) 3. RGB(0,255,255) 4. RGB(255,255,255)

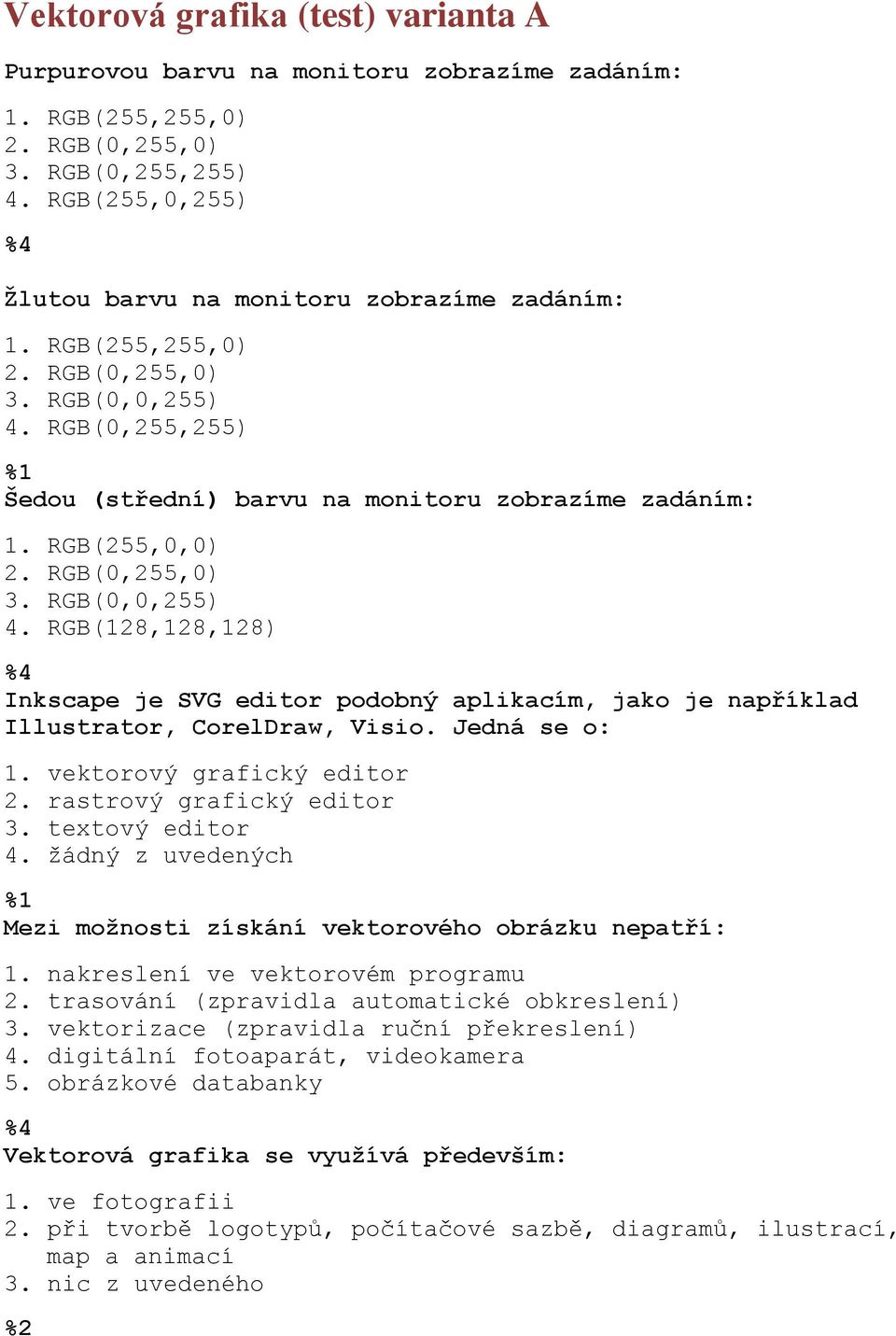

6 Vektorová grafika (test) varianta A Purpurovou barvu na monitoru zobrazíme zadáním: 1. RGB(255,255,0) 3. RGB(0,255,255) 4. RGB(255,0,255) Žlutou barvu na monitoru zobrazíme zadáním: 1. RGB(255,255,0) 3. RGB(0,0,255) 4. RGB(0,255,255) Šedou (střední) barvu na monitoru zobrazíme zadáním: 1. RGB(255,0,0) 3. RGB(0,0,255) 4. RGB(128,128,128) Inkscape je SVG editor podobný aplikacím, jako je například Illustrator, CorelDraw, Visio. Jedná se o: 1. vektorový grafický editor 2. rastrový grafický editor 3. textový editor 4. žádný z uvedených Mezi možnosti získání vektorového obrázku nepatří: 1. nakreslení ve vektorovém programu 2. trasování (zpravidla automatické obkreslení) 3. vektorizace (zpravidla ruční překreslení) 4. digitální fotoaparát, videokamera 5. obrázkové databanky Vektorová grafika se využívá především: 1. ve fotografii 2. při tvorbě logotypů, počítačové sazbě, diagramů, ilustrací, map a animací

7 Vektorová grafika (test) varianta A Do vektorového dokumentu: můžeme vložit také rastrový obrázek a provádět jeho základní úpravy (barvy, rotace, ), ale není to vektorový prvek. 1. nemůžeme vložit rastrový obrázek 2. můžeme vložit také rastrový obrázek, ale provádět jeho základní úpravy (barvy, rotace, ), nelze 3. můžeme vložit také rastrový obrázek a provádět jeho základní úpravy (barvy, rotace, ), a tak se změní na vektorový prvek. 4. můžeme vložit také rastrový obrázek a provádět jeho základní úpravy (barvy, rotace, ), ale není to vektorový prvek. Vektorová grafika může být náročnější na paměť a procesor než bitmapová (rastrová) grafika? 1. rozhodně ANO 2. Ne, naopak šetří procesor i paměť, ale tvoří velké soubory. Vektorová grafika se na rozdíl od bitmapové (rastrové) grafiky neskládá z barevných bodů, ale: 1. z malých obdélníků zvaných pixely 2. z geometrických tvarů (úsečky, mnohoúhelníky, křivky), pomocí kterých je jednoduché popsat jakýkoliv tvar. Mezi výhody vektorových grafických editorů nepatří: 1. snadná editace obrázku (možnost práce s každým objektem v obrázku odděleně) 2. obvykle menší objem dat, 3. možnost velkých zvětšení při stejné kvalitě zobrazení 4. snadná a obrazově věrná konverze do bitmapové grafiky 5. možnost tvorby obrázků ve fotorealistické kvalitě %5 Mezi nevýhody vektorových grafických editorů nepatří: 1. složitější pořízení obrázku 2. složitá konverze mezi jednotlivými vektorovými programy 3. některé obrazové efekty nelze vytvořit pomocí vektorové grafiky 4. horší možnost editace obrázků

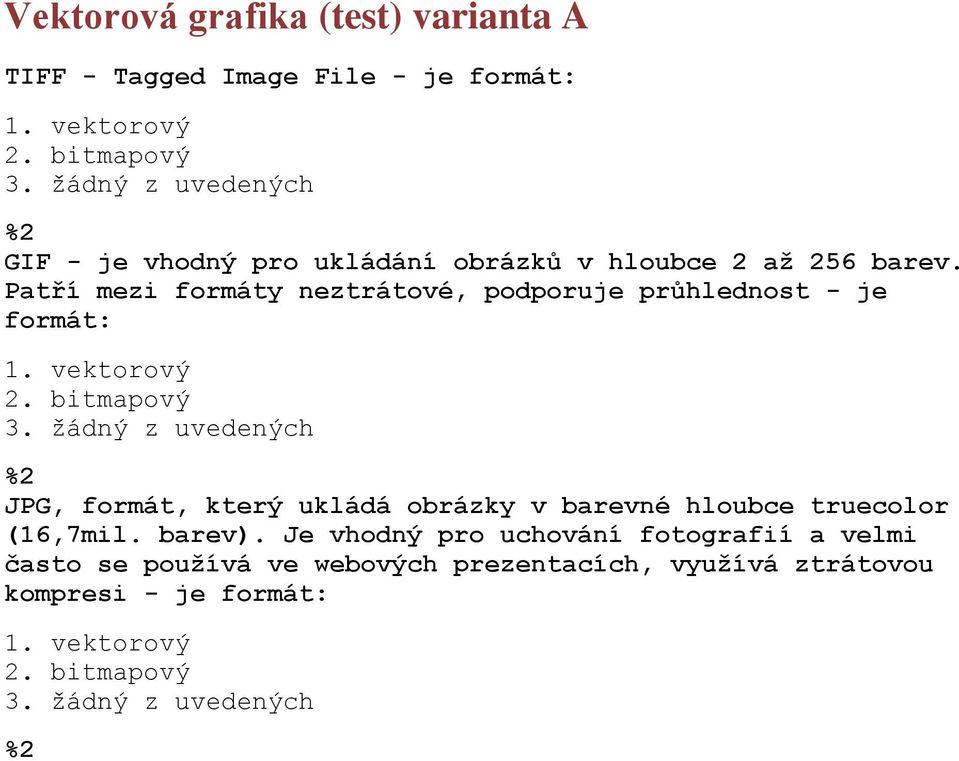

8 Vektorová grafika (test) varianta A TIFF - Tagged Image File - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených GIF - je vhodný pro ukládání obrázků v hloubce 2 až 256 barev. Patří mezi formáty neztrátové, podporuje průhlednost - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených JPG, formát, který ukládá obrázky v barevné hloubce truecolor (16,7mil. barev). Je vhodný pro uchování fotografií a velmi často se používá ve webových prezentacích, využívá ztrátovou kompresi - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených

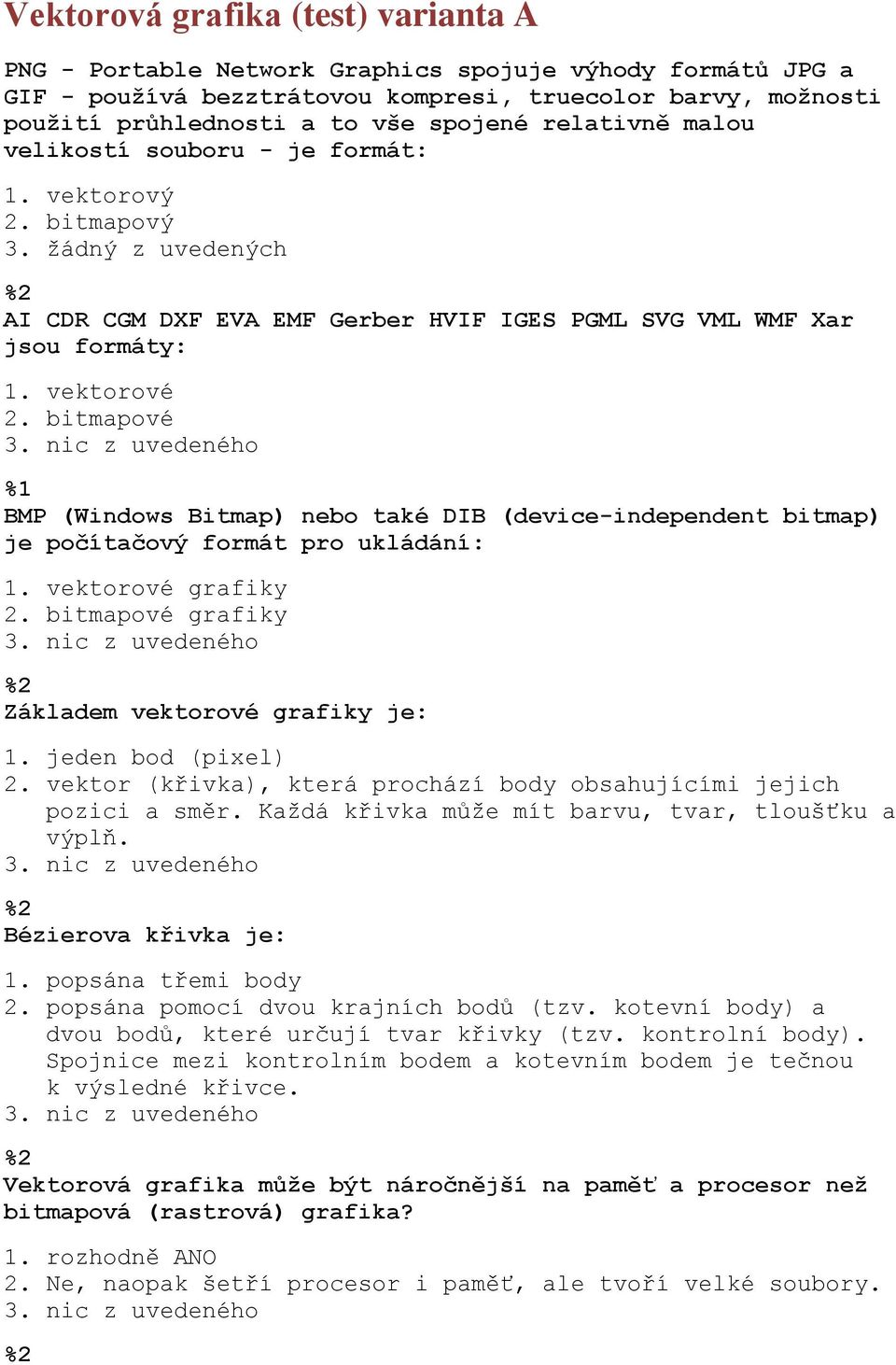

9 Vektorová grafika (test) varianta A PNG - Portable Network Graphics spojuje výhody formátů JPG a GIF - používá bezztrátovou kompresi, truecolor barvy, možnosti použití průhlednosti a to vše spojené relativně malou velikostí souboru - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených AI CDR CGM DXF EVA EMF Gerber HVIF IGES PGML SVG VML WMF Xar jsou formáty: 1. vektorové 2. bitmapové BMP (Windows Bitmap) nebo také DIB (device-independent bitmap) je počítačový formát pro ukládání: 1. vektorové grafiky 2. bitmapové grafiky Základem vektorové grafiky je: 1. jeden bod (pixel) 2. vektor (křivka), která prochází body obsahujícími jejich pozici a směr. Každá křivka může mít barvu, tvar, tloušťku a výplň. Bézierova křivka je: 1. popsána třemi body 2. popsána pomocí dvou krajních bodů (tzv. kotevní body) a dvou bodů, které určují tvar křivky (tzv. kontrolní body). Spojnice mezi kontrolním bodem a kotevním bodem je tečnou k výsledné křivce. Vektorová grafika může být náročnější na paměť a procesor než bitmapová (rastrová) grafika? 1. rozhodně ANO 2. Ne, naopak šetří procesor i paměť, ale tvoří velké soubory.

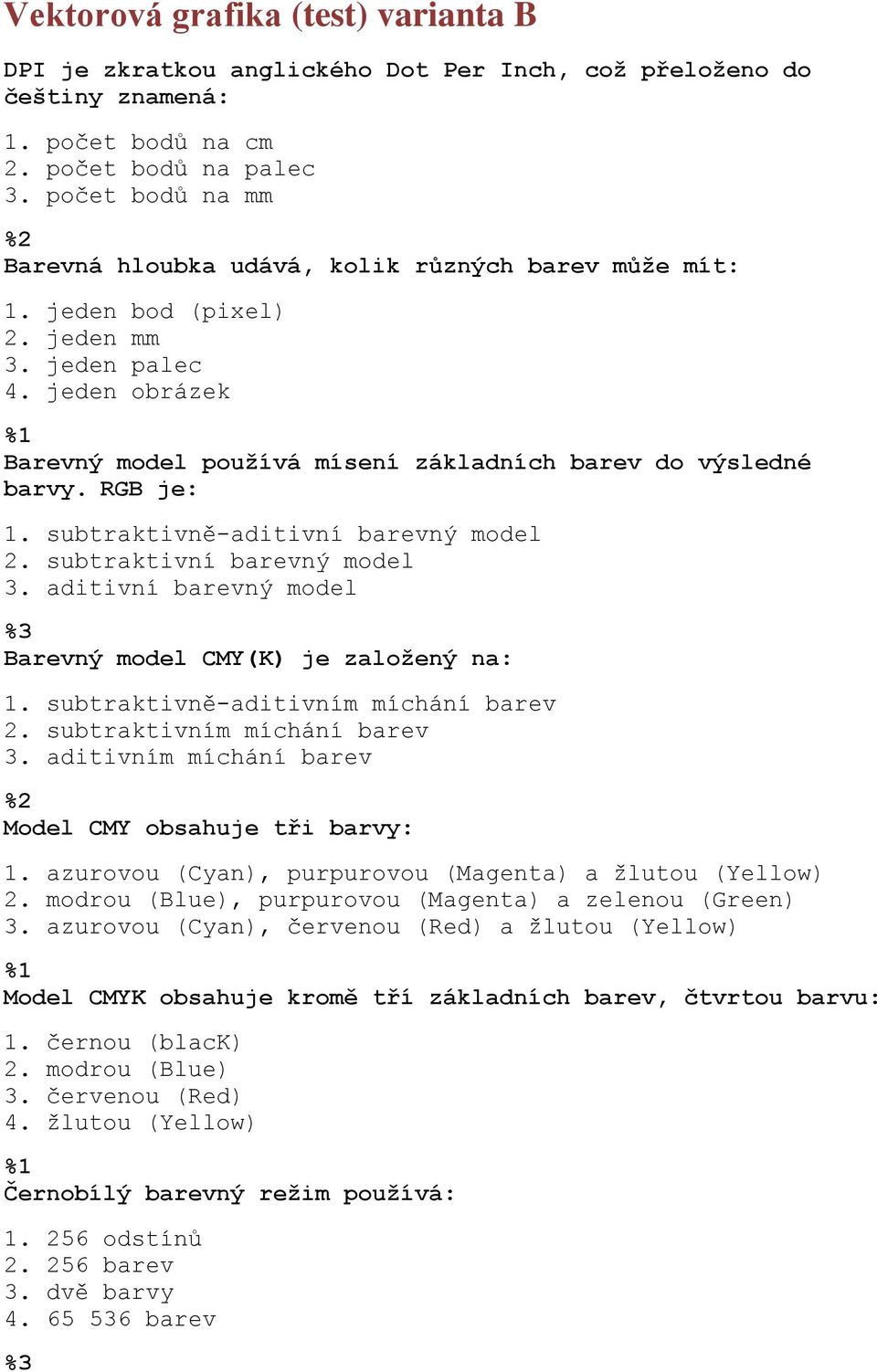

10 Vektorová grafika (test) varianta B DPI je zkratkou anglického Dot Per Inch, což přeloženo do češtiny znamená: 1. počet bodů na cm 2. počet bodů na palec 3. počet bodů na mm Barevná hloubka udává, kolik různých barev může mít: 1. jeden bod (pixel) 2. jeden mm 3. jeden palec 4. jeden obrázek Barevný model používá mísení základních barev do výsledné barvy. RGB je: 1. subtraktivně-aditivní barevný model 2. subtraktivní barevný model 3. aditivní barevný model Barevný model CMY(K) je založený na: 1. subtraktivně-aditivním míchání barev 2. subtraktivním míchání barev 3. aditivním míchání barev Model CMY obsahuje tři barvy: 1. azurovou (Cyan), purpurovou (Magenta) a žlutou (Yellow) 2. modrou (Blue), purpurovou (Magenta) a zelenou (Green) 3. azurovou (Cyan), červenou (Red) a žlutou (Yellow) Model CMYK obsahuje kromě tří základních barev, čtvrtou barvu: 1. černou (black) 2. modrou (Blue) 3. červenou (Red) 4. žlutou (Yellow) Černobílý barevný režim používá: odstínů barev 3. dvě barvy barev

11 Vektorová grafika (test) varianta B 256 odstínů má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový 256 barev má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový barev má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový barev má barevný režim: 1. stupně šedi 2. osmibitový 3. šestnáctibitový 4. čtyřiadvacetibitový RGB - využívají zařízení: 1. monitor, skener, fotoaparát 2. plotr, tiskárna 3. myš, klávesnice CMY(K) - využívají zařízení: 1. monitor, skener, fotoaparát 2. plotr, tiskárna 3. myš, klávesnice Bílou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) 5. RGB(255,255,255) %5

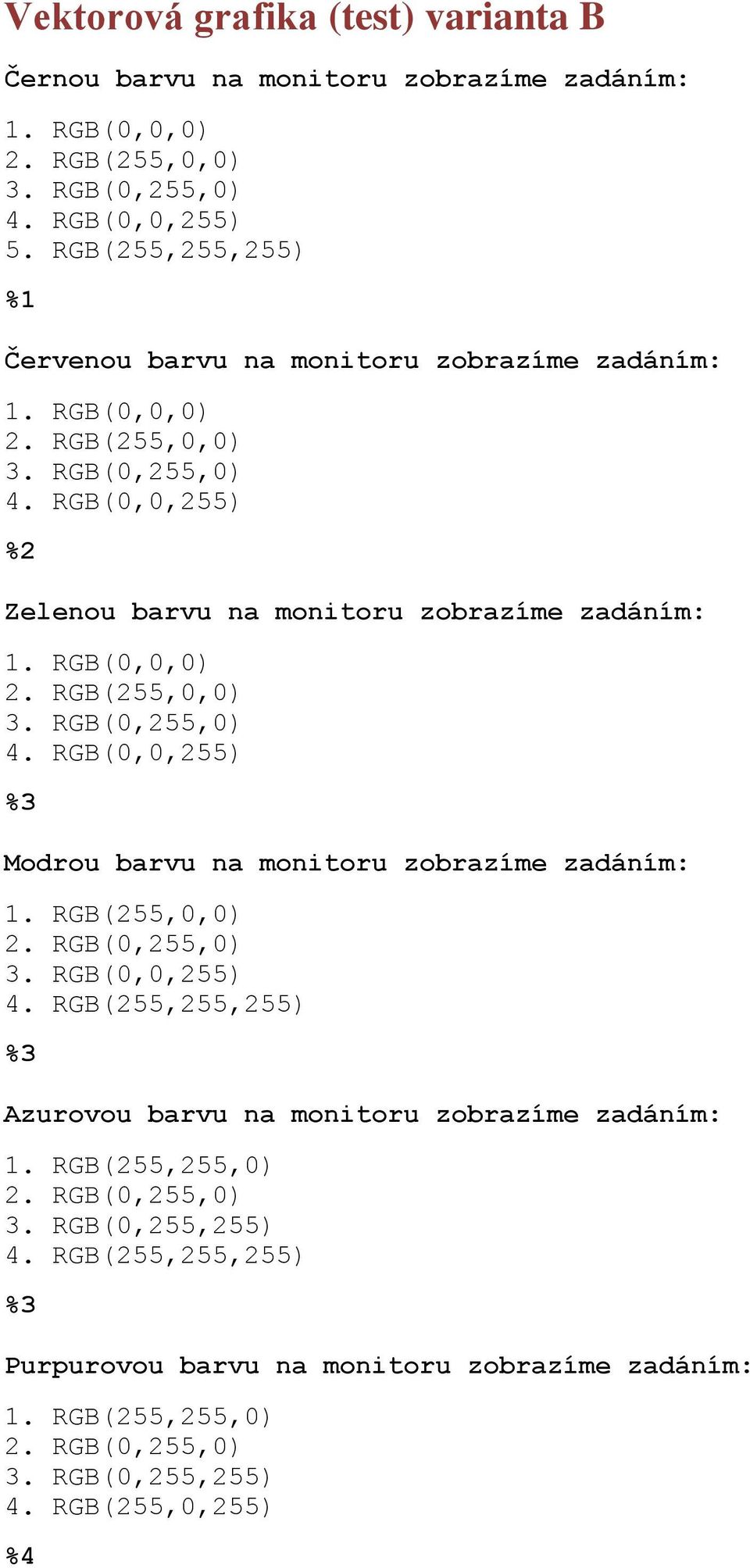

12 Vektorová grafika (test) varianta B Černou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) 5. RGB(255,255,255) Červenou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) Zelenou barvu na monitoru zobrazíme zadáním: 1. RGB(0,0,0) 2. RGB(255,0,0) 3. RGB(0,255,0) 4. RGB(0,0,255) Modrou barvu na monitoru zobrazíme zadáním: 1. RGB(255,0,0) 3. RGB(0,0,255) 4. RGB(255,255,255) Azurovou barvu na monitoru zobrazíme zadáním: 1. RGB(255,255,0) 3. RGB(0,255,255) 4. RGB(255,255,255) Purpurovou barvu na monitoru zobrazíme zadáním: 1. RGB(255,255,0) 3. RGB(0,255,255) 4. RGB(255,0,255)

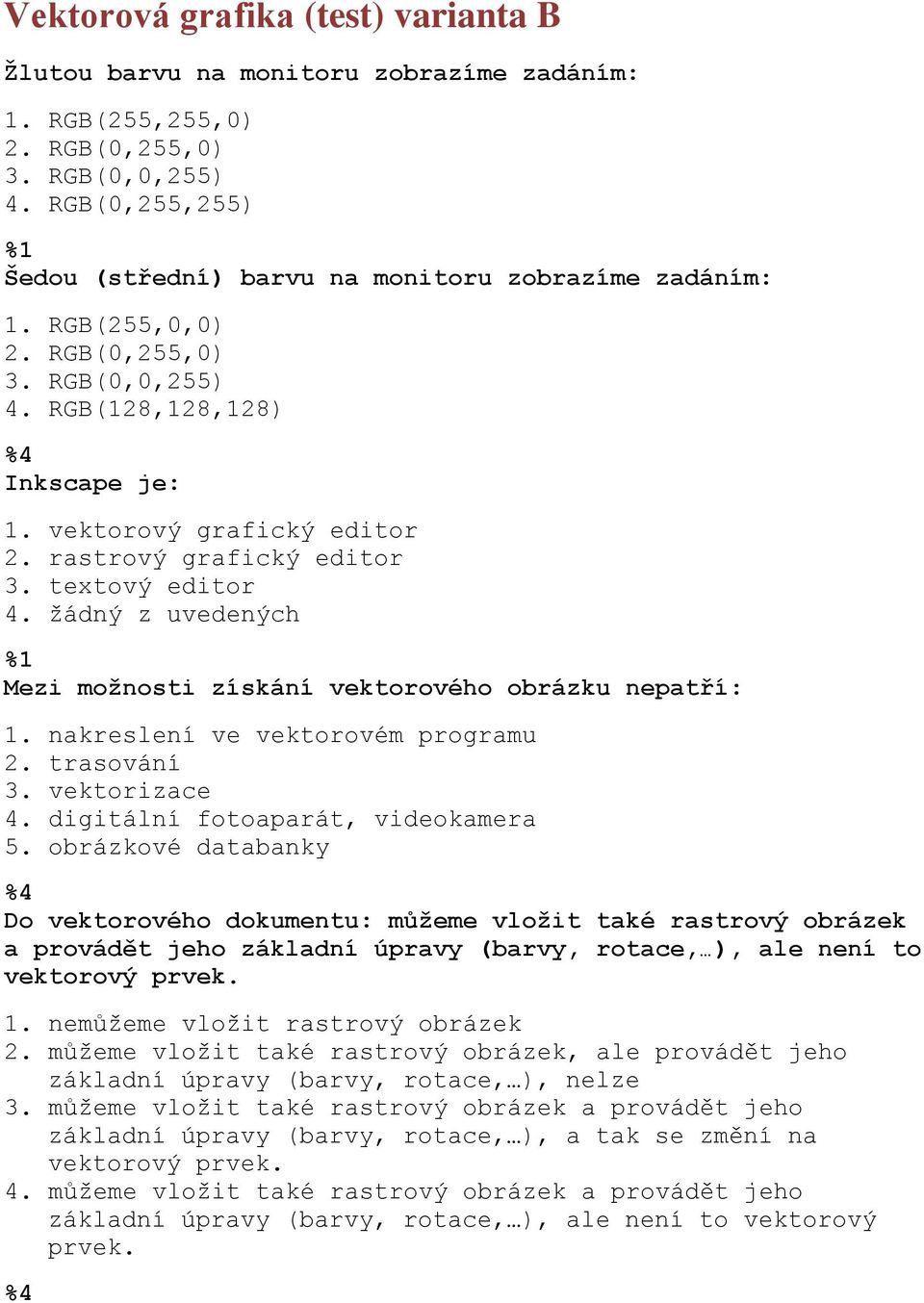

13 Vektorová grafika (test) varianta B Žlutou barvu na monitoru zobrazíme zadáním: 1. RGB(255,255,0) 3. RGB(0,0,255) 4. RGB(0,255,255) Šedou (střední) barvu na monitoru zobrazíme zadáním: 1. RGB(255,0,0) 3. RGB(0,0,255) 4. RGB(128,128,128) Inkscape je: 1. vektorový grafický editor 2. rastrový grafický editor 3. textový editor 4. žádný z uvedených Mezi možnosti získání vektorového obrázku nepatří: 1. nakreslení ve vektorovém programu 2. trasování 3. vektorizace 4. digitální fotoaparát, videokamera 5. obrázkové databanky Do vektorového dokumentu: můžeme vložit také rastrový obrázek a provádět jeho základní úpravy (barvy, rotace, ), ale není to vektorový prvek. 1. nemůžeme vložit rastrový obrázek 2. můžeme vložit také rastrový obrázek, ale provádět jeho základní úpravy (barvy, rotace, ), nelze 3. můžeme vložit také rastrový obrázek a provádět jeho základní úpravy (barvy, rotace, ), a tak se změní na vektorový prvek. 4. můžeme vložit také rastrový obrázek a provádět jeho základní úpravy (barvy, rotace, ), ale není to vektorový prvek.

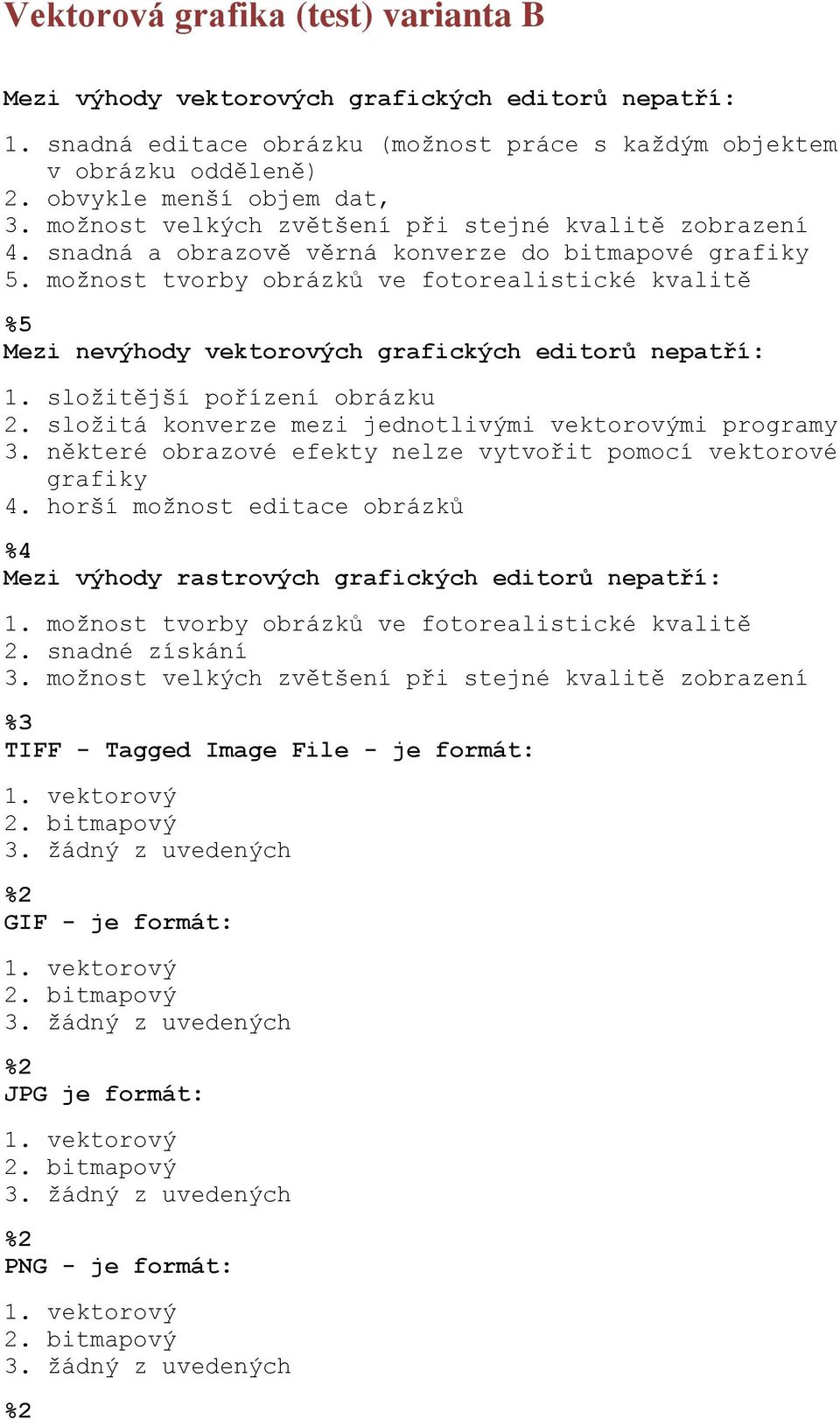

14 Vektorová grafika (test) varianta B Mezi výhody vektorových grafických editorů nepatří: 1. snadná editace obrázku (možnost práce s každým objektem v obrázku odděleně) 2. obvykle menší objem dat, 3. možnost velkých zvětšení při stejné kvalitě zobrazení 4. snadná a obrazově věrná konverze do bitmapové grafiky 5. možnost tvorby obrázků ve fotorealistické kvalitě %5 Mezi nevýhody vektorových grafických editorů nepatří: 1. složitější pořízení obrázku 2. složitá konverze mezi jednotlivými vektorovými programy 3. některé obrazové efekty nelze vytvořit pomocí vektorové grafiky 4. horší možnost editace obrázků Mezi výhody rastrových grafických editorů nepatří: 1. možnost tvorby obrázků ve fotorealistické kvalitě 2. snadné získání 3. možnost velkých zvětšení při stejné kvalitě zobrazení TIFF - Tagged Image File - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených GIF - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených JPG je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených PNG - je formát: 1. vektorový 2. bitmapový 3. žádný z uvedených

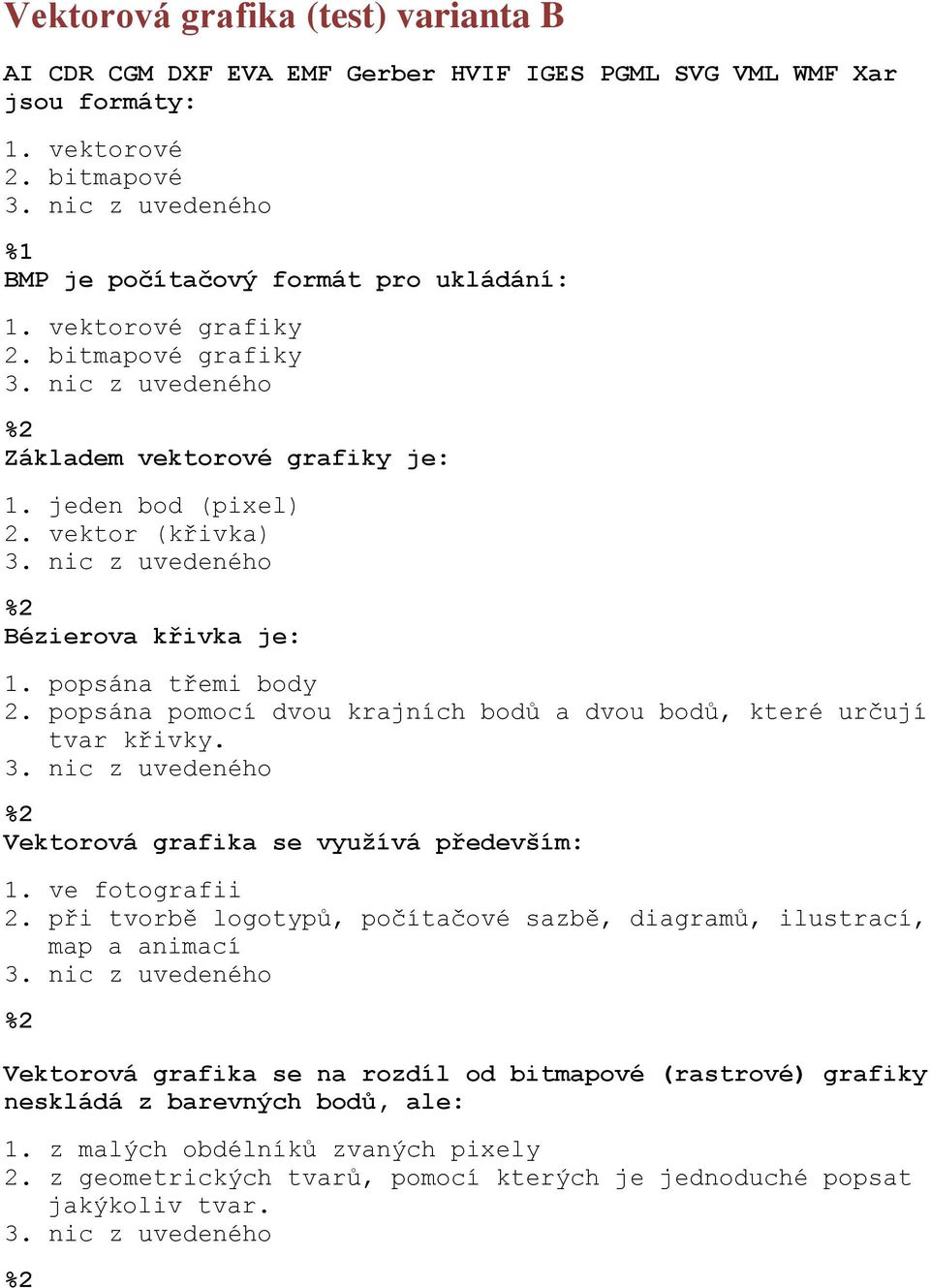

15 Vektorová grafika (test) varianta B AI CDR CGM DXF EVA EMF Gerber HVIF IGES PGML SVG VML WMF Xar jsou formáty: 1. vektorové 2. bitmapové BMP je počítačový formát pro ukládání: 1. vektorové grafiky 2. bitmapové grafiky Základem vektorové grafiky je: 1. jeden bod (pixel) 2. vektor (křivka) Bézierova křivka je: 1. popsána třemi body 2. popsána pomocí dvou krajních bodů a dvou bodů, které určují tvar křivky. Vektorová grafika se využívá především: 1. ve fotografii 2. při tvorbě logotypů, počítačové sazbě, diagramů, ilustrací, map a animací Vektorová grafika se na rozdíl od bitmapové (rastrové) grafiky neskládá z barevných bodů, ale: 1. z malých obdélníků zvaných pixely 2. z geometrických tvarů, pomocí kterých je jednoduché popsat jakýkoliv tvar.

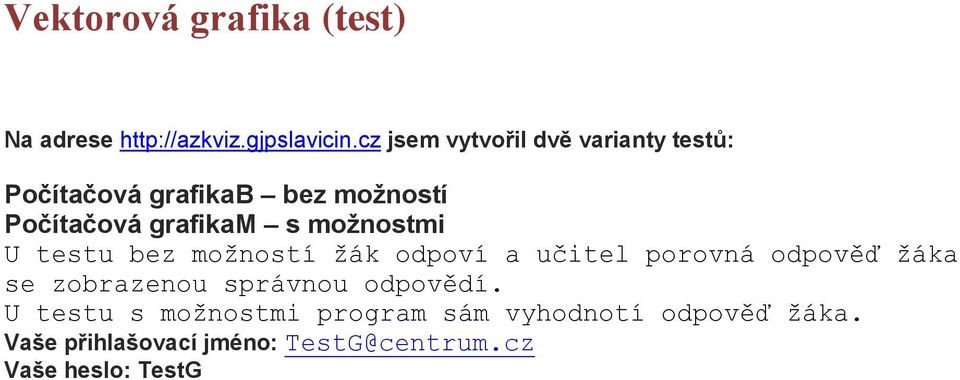

16 Vektorová grafika (test) Na adrese jsem vytvořil dvě varianty testů: Počítačová grafikab bez možností Počítačová grafikam s možnostmi U testu bez možností žák odpoví a učitel porovná odpověď žáka se zobrazenou správnou odpovědí. U testu s možnostmi program sám vyhodnotí odpověď žáka. Vaše přihlašovací jméno: TestG@centrum.cz Vaše heslo: TestG

17 Vektorová grafika (test) Zdroje 1. Wikipedie, otevřená encyklopedie [online]. [cit ]. Dostupný na WWW: 2. Wikipedie, otevřená encyklopedie [online]. [cit ]. Dostupný na WWW: 3. Wikipedie, otevřená encyklopedie [online]. [cit ]. Dostupný na WWW: 4. Wikipedie, otevřená encyklopedie [online]. [cit ]. Dostupný na WWW: 5. Wikipedie, otevřená encyklopedie [online]. [cit ]. Dostupný na WWW: 6. Wikipedie, otevřená encyklopedie [online]. [cit ]. Dostupný na WWW: 7. Open source vektorový grafický editor [online]. [cit ]. Dostupný na WWW:
