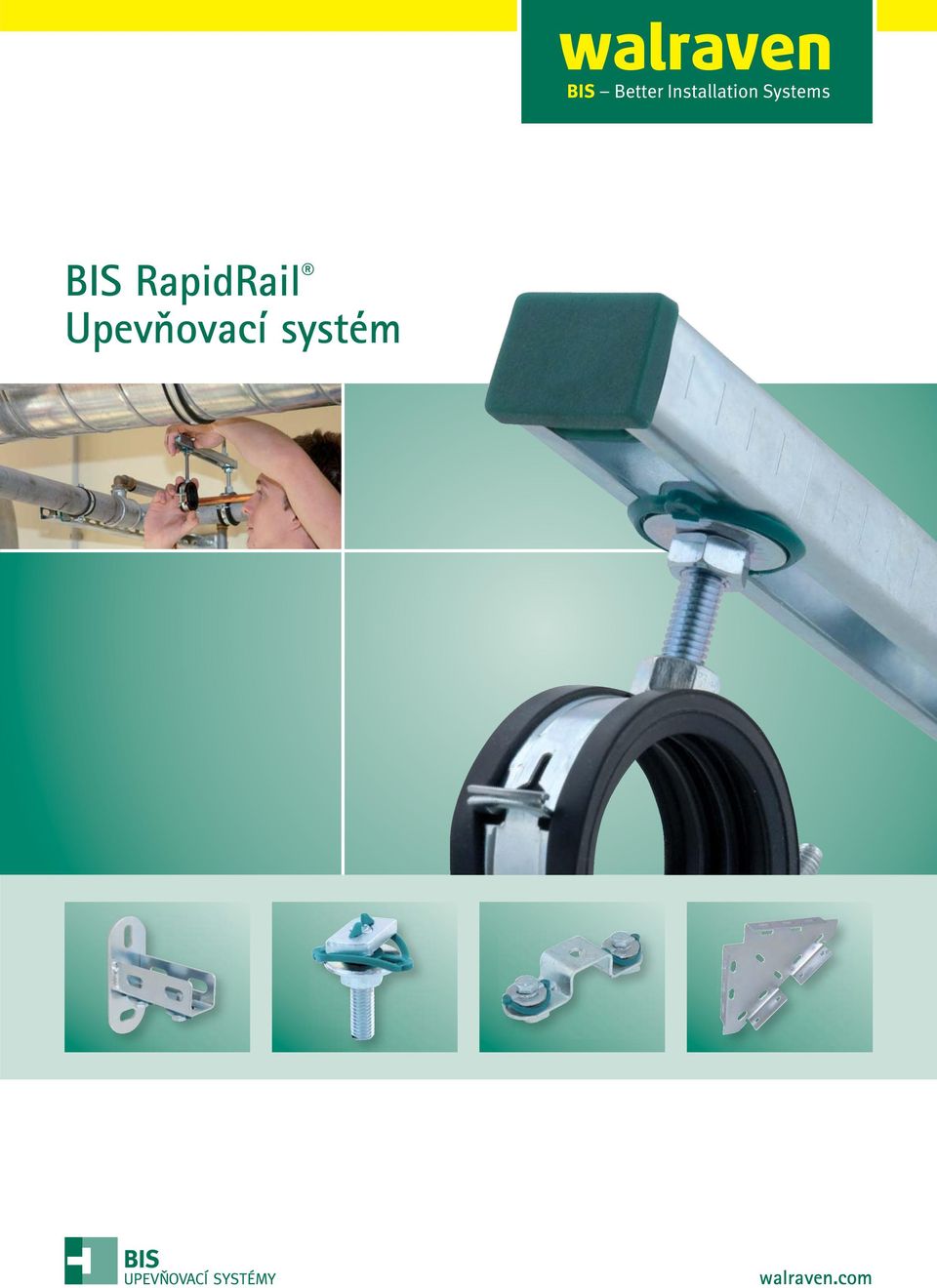

1 BIS RapidRail Upevňovací systém walraven.com

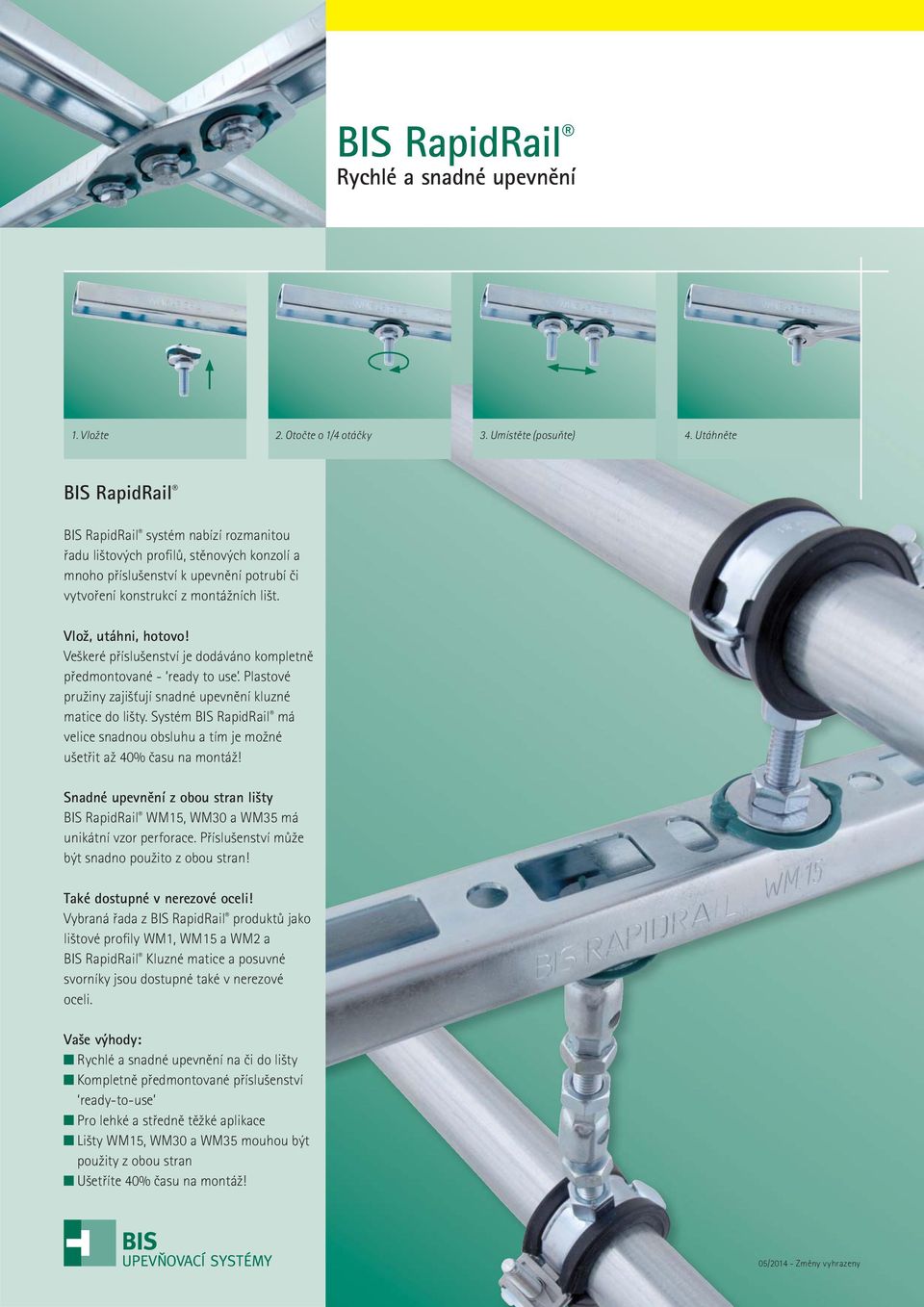

2 BIS RapidRail Rychlé a snadné upevnění 1. Vložte 2. Otočte o 1/4 otáčky 3. Umístěte (posuňte) 4. Utáhněte BIS RapidRail BIS RapidRail systém nabízí rozmanitou řadu lištových profilů, stěnových konzolí a mnoho příslušenství k upevnění potrubí či vytvoření konstrukcí z montážních lišt. Vlož, utáhni, hotovo! Veškeré příslušenství je dodáváno kompletně předmontované - ready to use. Plastové pružiny zajišťují snadné upevnění kluzné matice do lišty. Systém BIS RapidRail má velice snadnou obsluhu a tím je možné ušetřit až 40% času na montáž! Snadné upevnění z obou stran lišty BIS RapidRail WM15, WM30 a WM35 má unikátní vzor perforace. Příslušenství může být snadno použito z obou stran! Také dostupné v nerezové oceli! Vybraná řada z BIS RapidRail produktů jako lištové profily WM1, WM15 a WM2 a BIS RapidRail Kluzné matice a posuvné svorníky jsou dostupné také v nerezové oceli. Vaše výhody: Rychlé a snadné upevnění na či do lišty Kompletně předmontované příslušenství ready-to-use lehké a středně těžké aplikace išty WM15, WM30 a WM35 mouhou být použity z obou stran Ušetříte 40% času na montáž! 05/ Změny vyhrazeny

Vlož, utáhni, hotovo! Veškeré příslušenství je dodáváno kompletně předmontované - ready to use. Plastové pružiny zajišťují snadné upevnění kluzné matice do lišty.

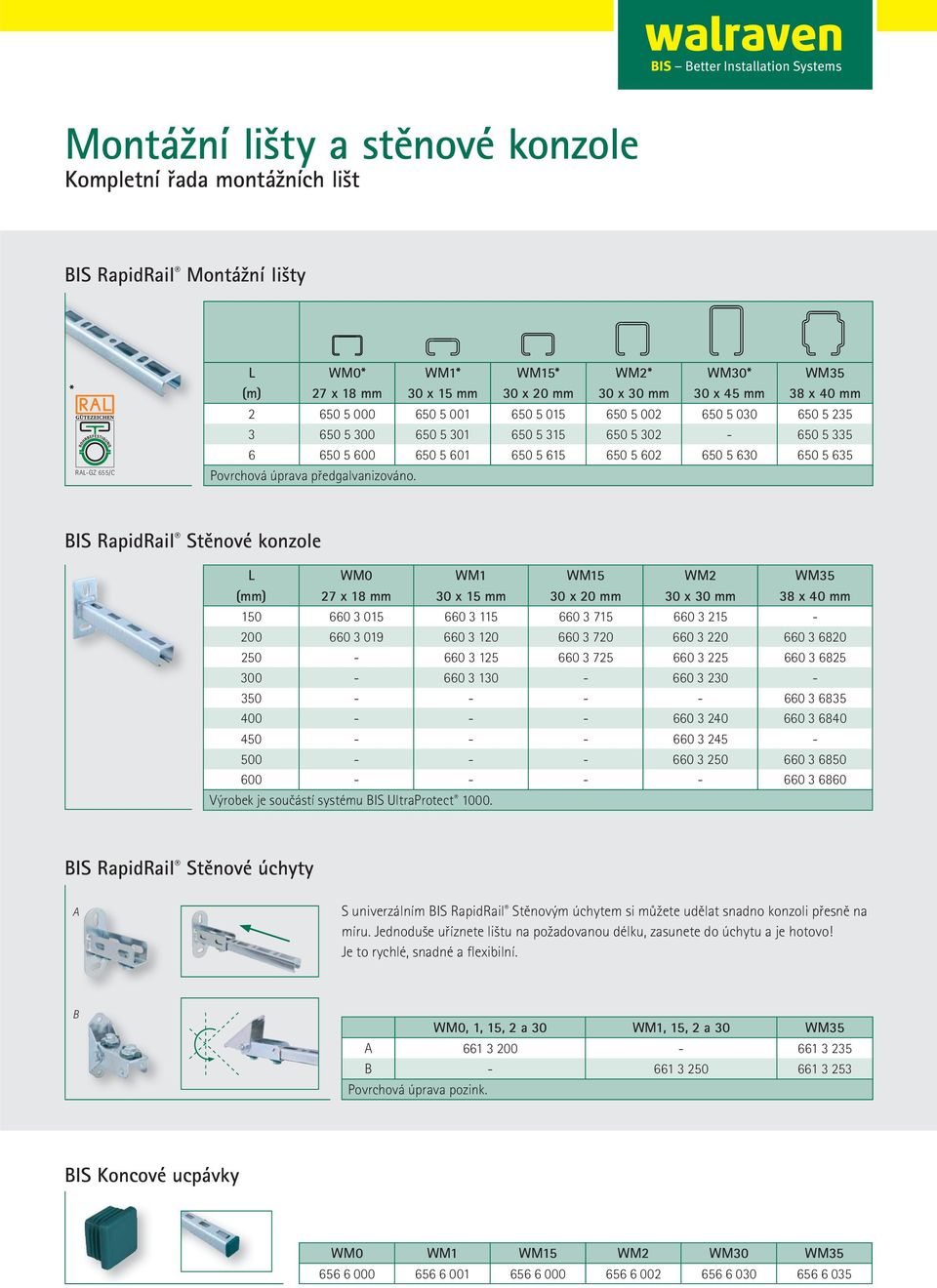

3 Montážní lišty a stěnové konzole Kompletní řada montážních lišt BIS RapidRail Montážní lišty * RA-GZ 655/C (m) WM0* 27 x 18 mm WM1* 30 x 15 mm WM15* 30 x 20 mm WM2* 30 x 30 mm WM30* 30 x 45 mm WM35 38 x 40 mm Povrchová úprava předgalvanizováno. BIS RapidRail Stěnové konzole WM0 27 x 18 mm WM1 30 x 15 mm WM15 30 x 20 mm WM2 30 x 30 mm WM35 38 x 40 mm Výrobek je součástí systému BIS Ultratect BIS RapidRail Stěnové úchyty A S univerzálním BIS RapidRail Stěnovým úchytem si můžete udělat snadno konzoli přesně na míru. Jednoduše uříznete lištu na požadovanou délku, zasunete do úchytu a je hotovo! Je to rychlé, snadné a flexibilní. B WM0, 1, 15, 2 a 30 WM1, 15, 2 a 30 WM35 A B Povrchová úprava pozink. BIS Koncové ucpávky WM0 WM1 WM15 WM2 WM30 WM

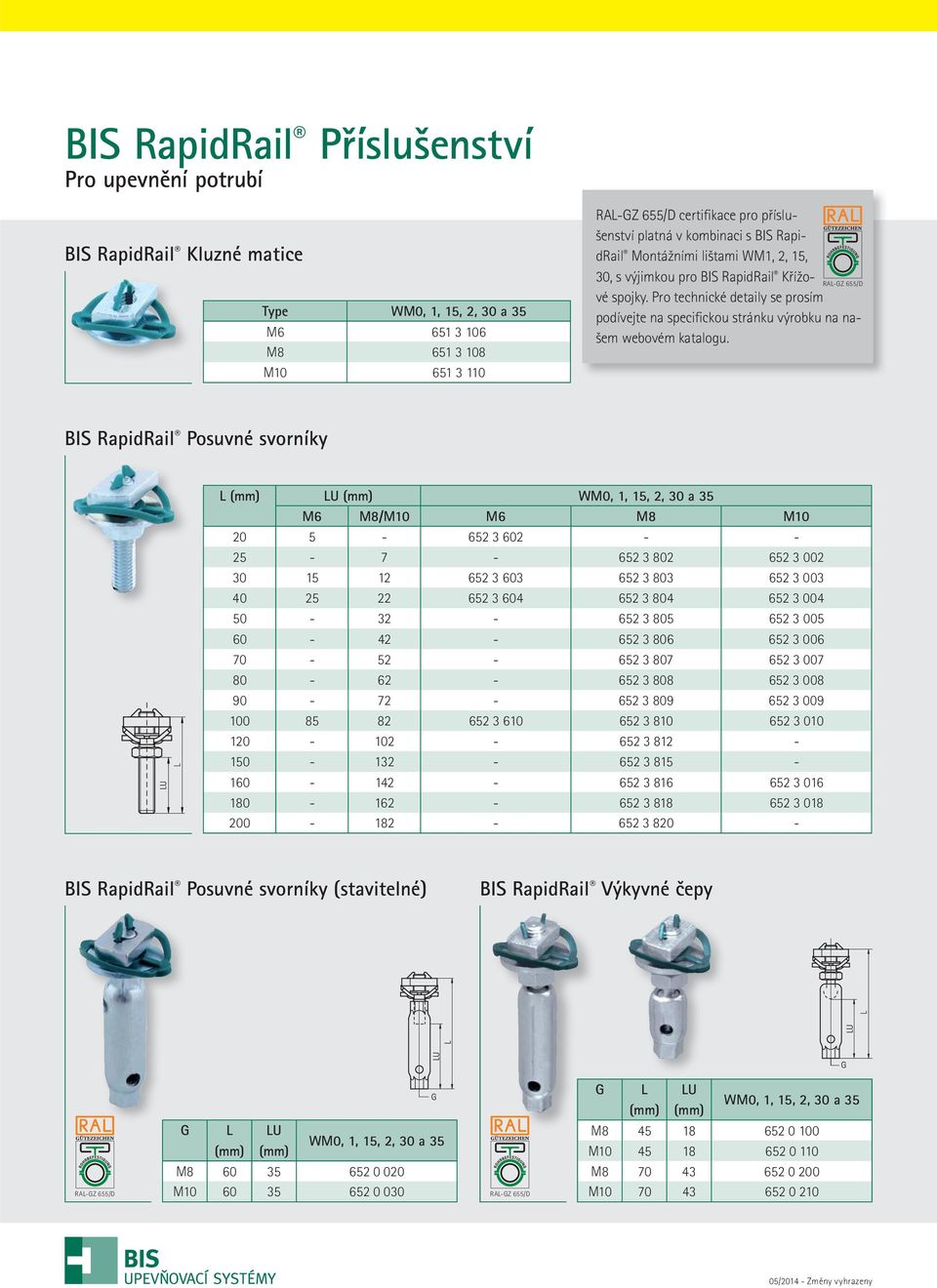

4 BIS RapidRail Příslušenství upevnění potrubí BIS RapidRail Kluzné matice Type WM0, 1, 15, 2, 30 a 35 M M M certifikace pro příslušenství platná v kombinaci s BIS RapidRail Montážními lištami WM1, 2, 15, 30, s výjimkou pro BIS RapidRail Křížové spojky. technické detaily se prosím podívejte na specifickou stránku výrobku na našem webovém katalogu. BIS RapidRail Posuvné svorníky U WM0, 1, 15, 2, 30 a 35 M6 M8/M10 M6 M8 M BIS RapidRail Posuvné svorníky (stavitelné) BIS RapidRail Výkyvné čepy G U WM0, 1, 15, 2, 30 a 35 M M G U WM0, 1, 15, 2, 30 a 35 M M M M / Změny vyhrazeny

BIS RapidRail Posuvné svorníky U WM0, 1, 15, 2, 30 a 35 M6 M8/M10 M6 M8 M10 20 5-652 3 602 - - 25-7 - 652 3 802 652 3 002 30 15 12 652 3 603 652 3 803 652 3 003 40 25 22 652 3 604 652 3 804 652 3 004

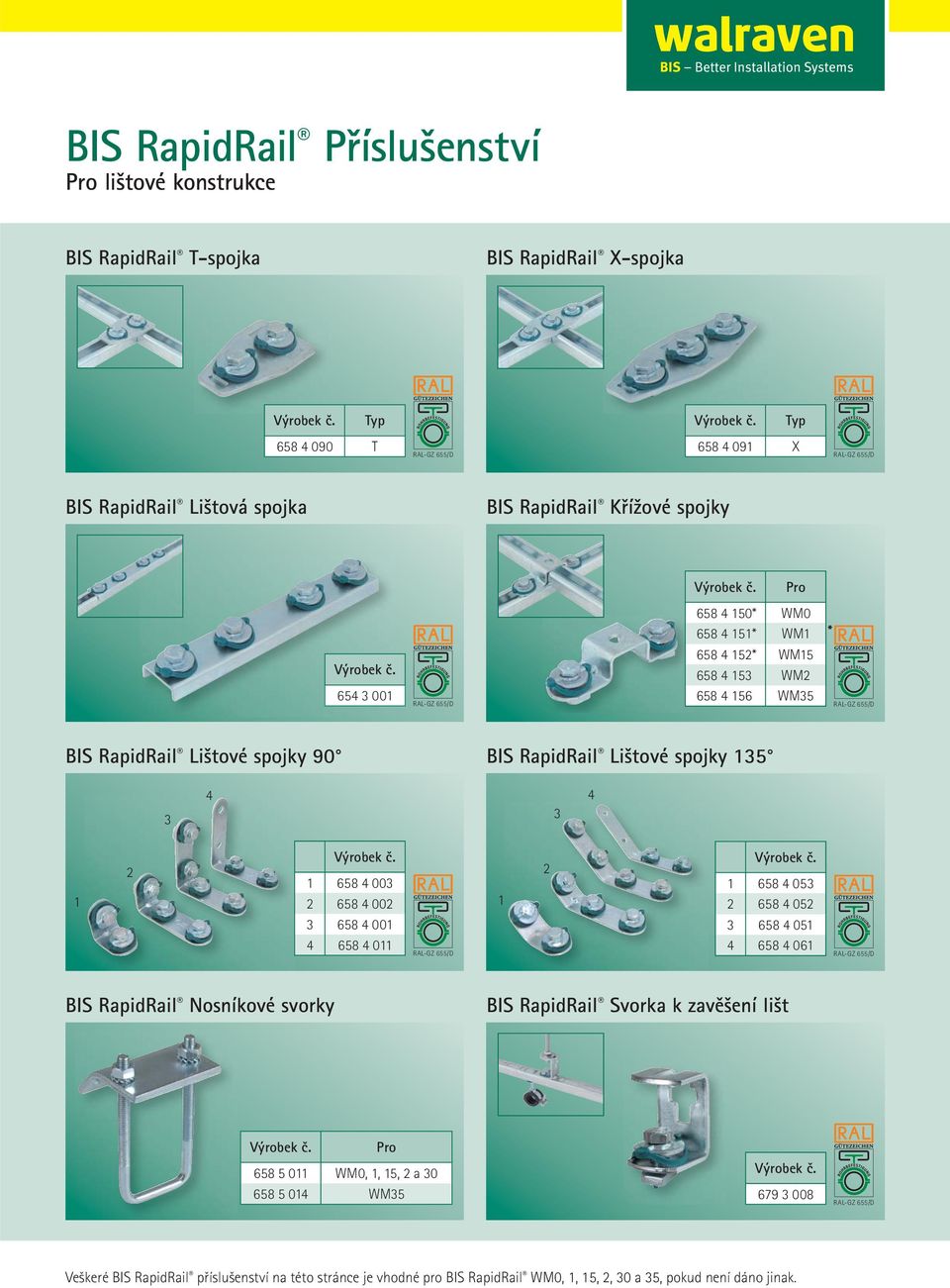

5 BIS RapidRail Příslušenství lištové konstrukce BIS RapidRail T-spojka BIS RapidRail X-spojka Typ Typ T X BIS RapidRail ištová spojka BIS RapidRail Křížové spojky * WM * WM * WM WM WM35 * BIS RapidRail ištové spojky 90 BIS RapidRail ištové spojky BIS RapidRail Nosníkové svorky BIS RapidRail Svorka k zavěšení lišt WM0, 1, 15, 2 a WM Veškeré BIS RapidRail příslušenství na této stránce je vhodné pro BIS RapidRail WM0, 1, 15, 2, 30 a 35, pokud není dáno jinak.

1 2 1 658 4 003 2 658 4 002 3 658 4 001 4 658 4 011 1 2 1 658 4 053 2 658 4 052 3 658 4 051 4 658 4 061 BIS RapidRail Nosníkové svorky BIS RapidRail Svorka k zavěšení lišt

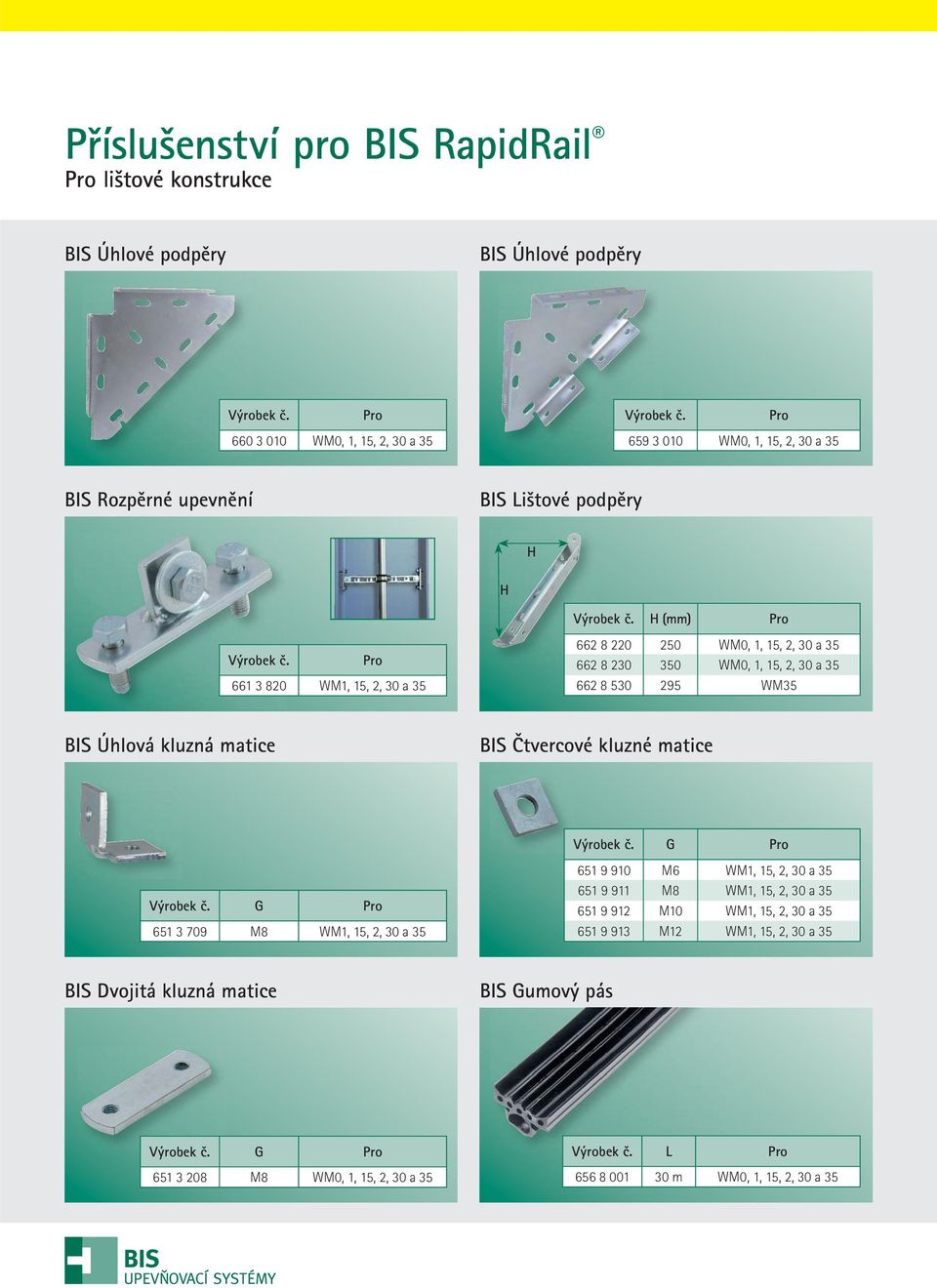

6 Příslušenství pro BIS RapidRail lištové konstrukce BIS Úhlové podpěry BIS Úhlové podpěry WM0, 1, 15, 2, 30 a WM0, 1, 15, 2, 30 a 35 BIS Rozpěrné upevnění BIS ištové podpěry H H WM1, 15, 2, 30 a 35 H WM0, 1, 15, 2, 30 a WM0, 1, 15, 2, 30 a WM35 BIS Úhlová kluzná matice BIS Čtvercové kluzné matice G M8 WM1, 15, 2, 30 a 35 G M6 WM1, 15, 2, 30 a M8 WM1, 15, 2, 30 a M10 WM1, 15, 2, 30 a M12 WM1, 15, 2, 30 a 35 BIS Dvojitá kluzná matice BIS Gumový pás G M8 WM0, 1, 15, 2, 30 a m WM0, 1, 15, 2, 30 a 35

BIS Úhlová kluzná matice BIS Čtvercové kluzné matice G 651 3 709 M8 WM1, 15, 2, 30 a 35 G 651 9 910 M6 WM1, 15, 2, 30 a 35 651 9 911 M8 WM1, 15, 2, 30 a 35 651 9 912

7 BIS RapidRail Nerezová ocel Vydrží na věky Pozinkované BIS RapidRail Montážní lišty a příslušenství je ideální řešení pro mnoho situací. Avšak v potravinářském průmyslu, čističkách odpadních vod, tunelech a jiných korozivních prostředích musí být použita nerezová ocel. tyto případy jsou dostupné nejpoužívanější výrobky BIS RapidRail v nerezové oceli (AISI-no 316). BIS RapidRail Montážní lišty * RA-GZ 655/C (m) WM1 30 x 15 mm WM15 30 x 20 mm WM2* 30 x 30 mm BIS RapidRail Stěnové konzole BIS RapidRail Stěnový úchyt WM1 30 x 15 mm WM2 30 x 30 mm WM1, 15 a BIS RapidRail Kluzné matice BIS RapidRail Posuvné svorníky Type WM1, 15 a 2 M M M U WM1, 15 a 2 M6/M8 M10 M6 M8 M BIS RapidRail ištová nosníková svorka BIS ištová podpěra H H H WM1, 15 a WM1, 15 a 2 05/ Změny vyhrazeny

tyto případy jsou dostupné nejpoužívanější výrobky BIS RapidRail v nerezové oceli1.4401 (AISI-no 316).

8 Ta správná kombinace Řada Walraven zahrnuje mnoho dalších výrobků, které mohou být perfektně použity v kombinaci s BIS RapidRail upevňovacím systémem. Možné kombinace: BIS starquick BISMAT Flash BIS TSM Šrouby do betonu BIS starquick BIS starquick Objímka garantuje spolehlivé a časově úsporné upevnění potrubí. BIS starquick je samouzavírací objímka: objímka se uzavře, když přitlačíte na potrubí! BIS starquick Univerzálním lištovým adaptérem a BIS starquick Objímkou je upevnění na BIS RapidRail Montážní lišty rychlé a snadné! Samouzavírací systém všechny typy potrubí od Ø 10 do 65 mm Rozsáhlá řada příslušenství Upevnění potrubí bez koroze BIS starquick Univerzální lištový adaptér Vlož potrubí do objímky Zatlačením na potrubí uzavři! BISMAT Flash Šetřete ještě více s pracovní energií! Vyzkoušejte BISMAT Flash! Tato objímka má nejmodernější a nejrychlejší uzavírací systém. Uzavření probíhá pouze zatlačením prstem na uzavírací šroub. Nepotřebujete žádné nářadí! BISMAT Flash je vhodná pro upevnění kovového potrubí od Ø 15 do 63 mm (⅜ do 2 ). BISMAT Flash je dostupná se závitem M8 nebo M8/M10. Česká republika Slovenská republika Walraven s.r.o. Bezděčín Mladá Boleslav (CZ) Tel Fax info@walraven-is.cz Walraven Group BIS TSM Šrouby do betonu BIS TSM Šrouby jsou vhodné pro upevnění potrubí, plechu a montážních lišt do betonu, a to bez hmoždinky! Ušetříte čas a materiál! Hlavní doména použití je pro upevnění BIS RapidRail Montážních lišt. Šrouby vydrží dynamické zatížení v ohni po 120 minut. Vhodné pro beton, vápenité cihly, škvárobeton, cihly, přírodní kámen atd Váš velkoobchod: Mijdrecht (N) Tienen (BE) Bayreuth (DE) Grenoble (FR) Banbury (GB) Madrid (ES) Barcelona (ES) Mladá Boleslav (CZ) Kraków (P) Kyiv (UA) Moscow (RU) Detroit (US) Shanghai (CN) walraven.com BIS RapidRail (CZ) - 05/ pdf - Změny vyhrazeny

BIS starquick je samouzavírací objímka: objímka se uzavře, když přitlačíte na potrubí!
