1 Přehled nabídky servisních služeb, možnosti modernizace nn a vn zařízení v průmyslu Novinky: APZ (aut. přepínání zdrojů), nová diagnostická metoda vn zařízení - Procorona Hotel Černigov

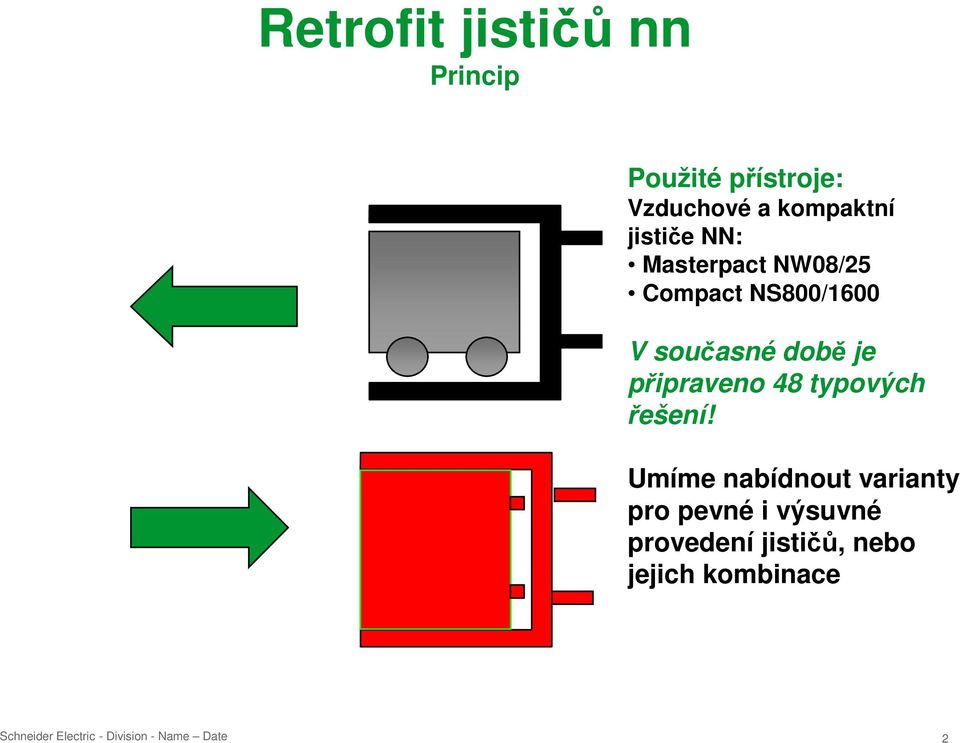

2 Retrofit jističů nn Princip Použité přístroje: Vzduchové a kompaktní jističe NN: Masterpact NW08/25 Compact NS800/1600 V současné době je připraveno 48 typových řešení! Umíme nabídnout varianty pro pevné i výsuvné provedení jističů, nebo jejich kombinace 2

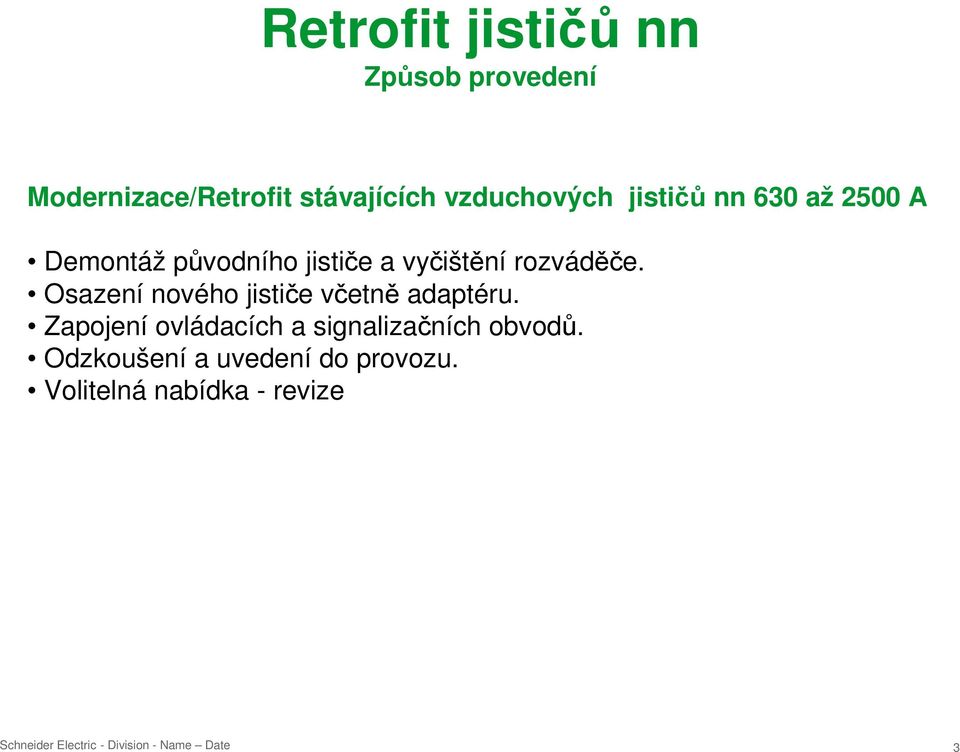

3 Retrofit jističů nn Způsob provedení Modernizace/Retrofit stávajících vzduchových jističů nn 630 až 2500 A Demontáž původního jističe a vyčištění rozváděče. Osazení nového jističe včetně adaptéru. Zapojení ovládacích a signalizačních obvodů. Odzkoušení a uvedení do provozu. Volitelná nabídka - revize 3

4 Retrofit jističů nn Nejběžnější typy nahrazovaných jističů Jistič AR, ARV, Náhrada: Masterpact NW výrobce OEZ Letohrad Compact NS 4

5 Retrofit jističů nn Nejběžnější typy nahrazovaných jističů Jistič VMT 1002/2002 Výrobce: Náhrada: Masterpact NW, Compact NS 5

6 Retrofit jističů nn Nejběžnější typy nahrazovaných jističů Jistič Spectronic S, SP Výrobce: General Electric Náhrada: Masterpact NT/NW 6

7 Retrofit jističů nn Compact C801/1251 za Compact NS80/1250 Zadní vertikální přívody Zadní horizontální přívody Přední přívody 7

8 Retrofit Plug and Play Tělo jističe Masterpact NW instalované do původního šasi jističe Masterpactu M 8

9 Retrofit jističů nn Způsob dodání Obecně Nabídka je zpracována na základě posouzení stávající instalace a specifikace jističe v souladu s požadavky zákazníka (neúčtováno) Teoretická doba dodávky je v případě havárie do 24 hodin Obchodně Napřímo Přes prostředníky Velkoobchody Montážní a servisní firmy Technicky Našimi pracovníky Osvědčenými subdodavateli Pod dozorem našich pracovníků pracovníky objednatele 9

10 Retrofit jističů nn Výhody Ekonomické řešení - úspora nákladů za nový rozváděč Krátká doba odstávky Lepší technické parametry nového přístroje Vyšší spolehlivost zařízení - menší pravděpodobnost neplánovaných výpadků elektrické energie Servis a dostupnost náhradních dílů 10

11 Retrofit vn Skříňové rozváděče a kobky

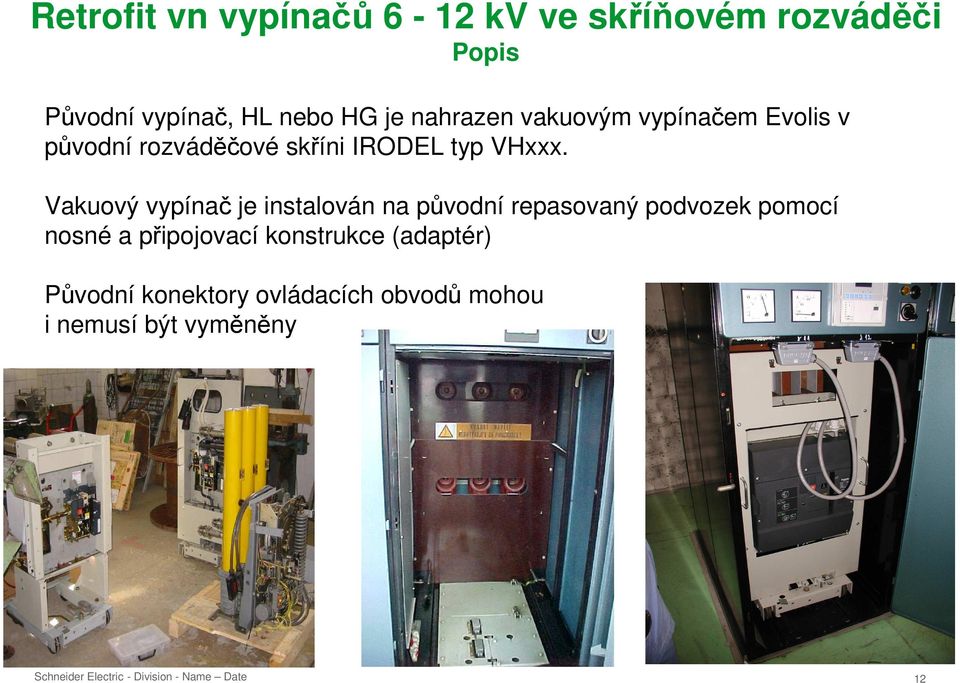

12 Retrofit vn vypínačů 6-12 kv ve skříňovém rozváděči Popis Původní vypínač, HL nebo HG je nahrazen vakuovým vypínačem Evolis v původní rozváděčové skříni IRODEL typ VHxxx. Vakuový vypínač je instalován na původní repasovaný podvozek pomocí nosné a připojovací konstrukce (adaptér) Původní konektory ovládacích obvodů mohou i nemusí být vyměněny 12

13 Retrofit vn vypínačů 6-12 kv ve skříňovém rozváděči Identifikace Původní zařízení Rozváděče IRODEL, typ VH 136.1, s vypínači HL 4-7 a HL 4-8, Rozváděče IRODEL, typ VH 111.1, s vypínači HG 3-8 (1250) A a HG 4-8 (2500 A) Štítek vypínače HL 4-8 Vypínač HL 4-8 s podvozkem 13

14 Retrofit vn vypínačů 6-24 kv v kobce Popis Původní vypínač, HL nebo HG je nahrazen vakuovým vypínačem Evolis v původní kobce. Nový vypínač je instalován na podvozek a původní přípojnice jsou upraveny a doplněny na nové rozteče 14

15 Retrofit vn vypínačů Způsob dodání Obecně Nabídka je zpracována na základě posouzení stávající instalace a specifikace vypínače v souladu s požadavky zákazníka (neúčtováno) Obchodně Napřímo Přes prostředníky Velkoobchody Montážní a servisní firmy Technicky Napřímo ve spolupráci s osvědčenými dodavatelskými firmami V případě, že jsou k dispozici náhradní podvozky, lze retrofit připravit dopředu a vlastní výměna je, v závislosti na počtu polí, otázkou 1 až 2 dnů. Retrofit může být spojen i s modernizací vn ochran (viz dále) 15

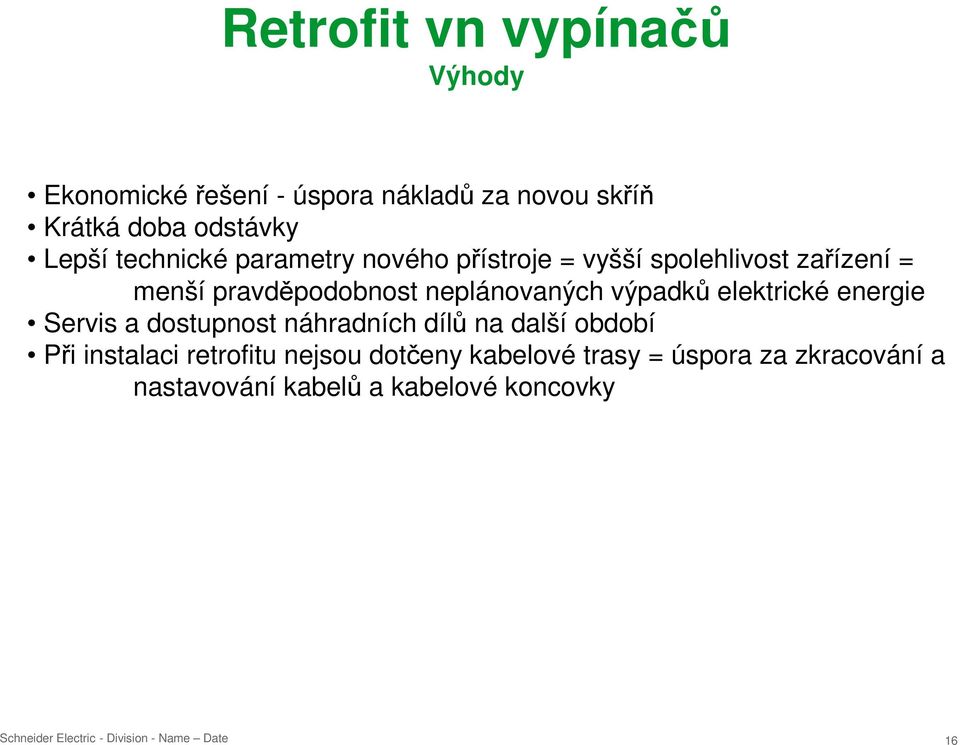

16 Retrofit vn vypínačů Výhody Ekonomické řešení - úspora nákladů za novou skříň Krátká doba odstávky Lepší technické parametry nového přístroje = vyšší spolehlivost zařízení = menší pravděpodobnost neplánovaných výpadků elektrické energie Servis a dostupnost náhradních dílů na další období Při instalaci retrofitu nejsou dotčeny kabelové trasy = úspora za zkracování a nastavování kabelů a kabelové koncovky 16

17 Modernizace Vn ochrany

18 Modernizace vn ochran Popis Původní elektromechanická ochrana je nahrazena elektronickou ochranou Sepam Nové ochrany mohou být instalovány do sdružených rozváděčových polí nebo individuálně po jednotlivých skříních 18

19 Modernizace vn ochran Popis Původní elektromechanické ochrany neobsahují sdružené funkce, což má za následek to, že pro každý parametr el. sítě je určená samostatná ochrana (proud, napětí, frekvence ) Nové ochrany obsahují sdružené funkce a proto lze jednou ochranou Sepam nahradit několik původních elektromechanických ochran. Na uvedenou sestavu původních 4 ks ochran určených k ochraně transformátoru 110/22 kv byl nabídnut 1 ks ochrany Sepam T87 19

20 Modernizace vn ochran Výhody Sdružení ochranných funkcí (nadproudová, zkratová, tepelná..) do jednoho přístroje Měření a zobrazení elektrických veličin Poruchový zapisovač Možnost softwarového i ručního nastavení parametrů Široký výběr ochran Sepam s ohledem na cenu a požadované funkce Možnost dálkového snímání parametrů (monitoring) 20

21 Modernizace Elektrické pohony

22 Původní spouštění motorů: Napřímo Hvězda / trojúhelník Modernizace el. pohonů Popis Nové přístroje (ATV, ATS) mohou být instalovány do stávajících, nebo do nově dodaných rozváděčových polí. Modernizace v instalaci Čepro Hájek ATV71HC20N4 200 kw 22

23 Modernizace el. pohonů Způsob dodání Obecně Nabídka je zpracována na základě posouzení stávající instalace a specifikace pohonu v souladu s technologickými požadavky (neúčtováno) Obchodně Napřímo Přes prostředníky Velkoobchody Montážní a servisní firmy Technicky Napřímo ve spolupráci s osvědčenými dodavatelskými firmami Subdodavatelské dodávky zpravidla obsahují výrobu rozváděče, kabeláž apod. Součástí dodávky je zpravidla dodávka nové přístrojové náplně ovládacích obvodů (jističe, svorkovnice, případně tlumivky nebo filtry). 23

24 Modernizace el. pohonů Výhody Největší uplatnění pro modernizaci pohonů se nabízí v oblasti regulace průtoku vzduchu, plynů nebo kapalin Tradiční regulace probíhá škrcením klapek a ventilů při stálem - ztrátovém výkonu motoru Nasazení ATV/ ATS zajišťuje plynulou a efektivní regulaci: při úspoře spotřebované el. energie při eliminaci velkých záběrových proudů a kolísání sítě Podpůrný nástroj pro výpočet úspor software Eco2 Zajistí výpočet návratnosti investice Odhadne celkové úspory el. energie, včetně ekvivalentní redukce CO2 24

25 APZ Automatické přepínání zdrojů

26 APZ Princip činnosti Řídícíčást APZ monitoruje stav napětí na jednotlivých přívodech a podle předem definované logiky přepíná přívody mezi sebou. Systém lze používat v ručním i automatickém režimu. Systém zaručuje elektrické blokování proti současného připojení zdrojů (s vyjímkou soustav s požadavkem na paralelní chod). Systém může zajistit odhazování zátěže 26

27 APZ Způsob provedení Řídící část může být dodána 1. Na montážním roštu jako vestavba do stávajícího rozváděčového pole (určeno pro stávají instalace) 2. V rozváděči dle požadovaného krytí Poznámka: Dodávka může být komplexní, tj. včetně spínacích prvků a nových rozváděčových polí 27

28 Typy APZ 28

29 Typy APZ 29

30 APZ Způsob dodání Obecně Nabídka je zpracována na základě posouzení stávající instalace a specifikace logiky v souladu s požadavky zákazníka (neúčtováno) Obchodně Napřímo Přes prostředníky Velkoobchody Montážní a servisní firmy Technicky Ve spolupráci s osvědčenými dodavatelskými firmami 30

31 Nový typ diagnostiky vn zařízení - Procorona

32 Procorona účinný nástroj pro předcházení poruch Procorona Účinný nástroj na detekci výbojů uvnitř vn rozváděčů v malém nebo rozvinutém stádiu. Hlavní výhody Diagnostika je prováděna za provozu Je efektivní Je univerzální - lze ji provádět na všech typech vn rozváděčů 32

33 Částečné výboje I Vnitřní výboje V Dialektrický průraz II Vnitřní výboje V Dialektrický průraz III Povrchové výboje V Dialektrický průraz Povrchový průraz IV Prostorový výboj V Dialektrický průraz Povrchový průraz 33

34 Hlavní příčina poruch: kondenzace vody 2 hlavní faktory pro vznik kondenzace: Provedení rozvodny (kiosku) Klimatické vlivy Provedení rozvodny Nedostatečná síla nebo izolace střechy, průvan Voda v kabelovém kanálu Zanedbaná údržba Klimatické vlivy na rozvodnu Okolní vlhkost Střídání teplot v průběhu dne 34

35 Důsledky působení poškození izolátoru 35

36 Důsledky působení poškození kabel. koncovky 36

37 Důsledky působení poškození povrchu odpínače 37

38 Procorona - provedení Ultrazvuková sonda Sršení Pukání PROCORONA Software Sběr dat o instalaci Záznam měření Analýza Závěr & doporučení Výstupní protokol Pocket PC PROCORONA Zobrazení poruch DELL Axim X50 Ultrazvuková sonda 38

39 Další typy servisních služeb Instalační audit Termovizní diagnostika Preventivní údržba nn, vn Diagnostika Prodiag sofistikovaná součást preventivní údržby nn - Masterpact NW vn - Evolis, SF1, Rolarc 39
