ŠIKMÉ SCHODIŠŤOVÉ PLOŠINY SP150 OMEGA

Transkript

1

2 ŠIKMÁ SCHODIŠŤOVÁ PLOŠINA SP150 OMEGA plošinu lze použít pro schodiště již od šířky 85 cm, nebrání-li tomu další okolnosti trubky dráhy plošiny lze připevnit na stěnu nebo na sloupky dodávané s dráhou lze instalovat bez stavebních úprav montáž na levou nebo pravou stranu schodiště možnost více zastávek nízké náklady na údržbu vhodné použití do všech druhů obytných budov, do obchodních domů, škol, nemocnic, divadel, na nádraží a ostatní druhy veřejných budov možnost použití ve vnitřních i venkovních prostorách Možnost zalomení dráhy v zatáčkách o libovolný úhel. Šikmá schodišťová plošina SP 150 umožňuje imobilním osobám překonávat schodiště jednoduchá, víceramenná, ale i točitá, a to jak uvnitř objektů, tak i ve venkovním prostředí. Plošinu lze používat pro schodiště již od šířky 850 mm, nebrání-li tomu další okolnosti. Zařízení může být zabudováno zcela bez stavebních úprav, popř. s drobnými úpravami. Mezi přednosti plošiny SP 150 patří její tichý provoz, jednoduchá obsluha, možnost více zastávek a individuální provedení plošiny s ohledem na zdravotní stav zákazníka a stavební situaci. Dráhu tvoří dvě trubky, v nichž je vedeno tažné lano. Systém pohonu plošiny je řešen tak, že motor s převodovkou jsou umístěny v horní zastávce (nepohybují se na plošině), což umožňuje navržení velmi lehké a vzdušné konstrukce. Při pohybu plošiny není nutné do ní přivádět proud, systém nepotřebuje žádný kabel ani sběrnici. Plošina zabírá v zaparkované poloze jen minimální rozměry a může zatáčet na malém rádiusu. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a dále je ovládání umístěno na plošině v provedení podle potřeby zákazníka. Plošina se instaluje na boční stěnu schodiště (u jednoramenného schodiště) nebo do zrcadla schodiště (u víceramenného schodiště). Na přání zákazníka může být plošina vybavena plně automatickým sklápěním a rozvíráním podlahy, nájezdů a zábran plošiny. Může být také dovybavena sklopnou čalouněnou sedačkou. Nejčastější využití plošiny je ve veřejných budovách (nemocnice, školy, ÚSP atd.) a u fyzických osob. Plošina se vyznačuje nízkými provozními náklady. Plošinu je možno vybavit sklopnou čalouněnou sedačkou, určenou pro přepravu osob bez použití inv. vozíku.

3 ŠIKMÁ SCHODIŠŤOVÁ PLOŠINA SP150 OMEGA technická data

4 ŠIKMÁ SCHODIŠŤOVÁ PLOŠINA DELtA ŠIKMÁ SCHODIŠŤOVÁ SEDAČKA SP100 Šikmá schodišťová plošina DELtA umožňuje imobilním osobám překonávat přímá jednoramenná schodiště. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a na plošině. Při pohybu plošiny není třeba přivádět proud, plošina je bateriovým zařízením s možností nabíjení v jednotlivých zastávkách a její předností tak je provoz především ve veřejných budovách (nemocnice, školy, ÚSP apod.). Plošina se instaluje přímo na boční stěnu schodiště nebo na sloupky které jsou uchyceny do schodů. Plošina je určena pro vnitřní instalace a může být vybavena automatickým sklápěním a rozvíráním podlahy, nájezdů a zábran plošiny a dovybavena sklopnou čalouněnou sedačkou. Šikmá schodišťová sedačka SP 100 umožňuje hůře chodícím osobám překonávat schodiště jednoduchá, víceramenná, ale i točitá, a to jak uvnitř objektů, tak i ve venkovním prostředí. Je montována na vnitřní stranu schodiště (nestandardně i na vnější), a to až do sklonu 70. Zařízení lze používat pro schodiště již od šířky 750 mm, nebrání-li tomu další okolnosti. Sedačka SP 100 vychází konstrukčně z šikmé schodišťové plošiny SP 150 a liší se jen nepatrně. Nejčastější využití sedačky je u fyzických osob a tam, kde jsou stísněné prostorové podmínky. 8 9

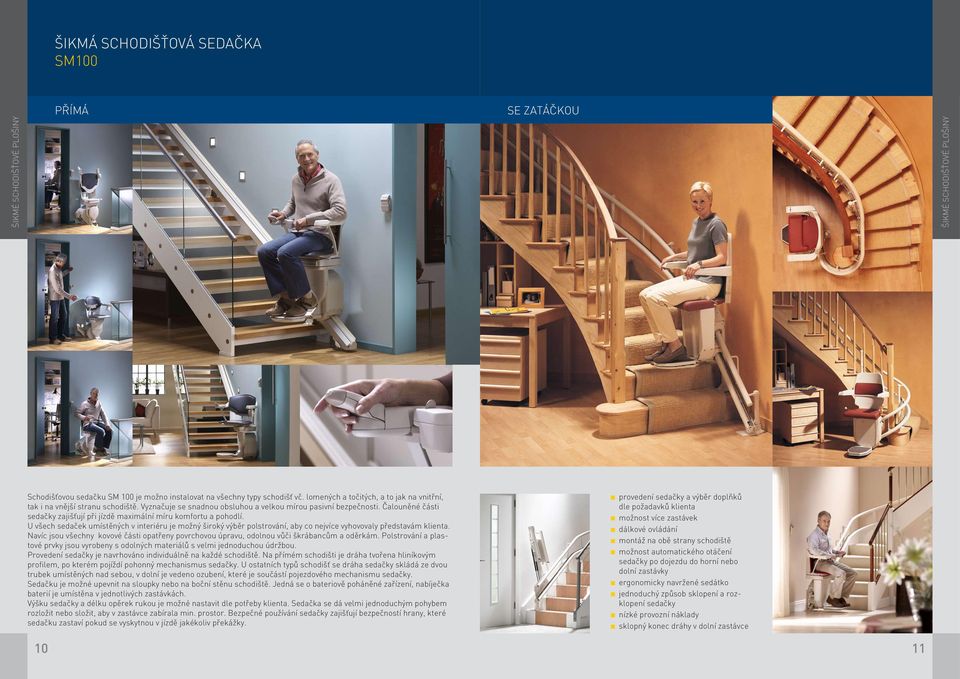

5 ŠIKMÁ SCHODIŠŤOVÁ SEDAČKA SM100 přímá se zatáčkou Schodišťovou sedačku SM 100 je možno instalovat na všechny typy schodišť vč. lomených a točitých, a to jak na vnitřní, tak i na vnější stranu schodiště. Vyznačuje se snadnou obsluhou a velkou mírou pasivní bezpečnosti. Čalouněné části sedačky zajišťují při jízdě maximální míru komfortu a pohodlí. U všech sedaček umístěných v interiéru je možný široký výběr polstrování, aby co nejvíce vyhovovaly představám klienta. Navíc jsou všechny kovové části opatřeny povrchovou úpravu, odolnou vůči škrábancům a oděrkám. Polstrování a plastové prvky jsou vyrobeny s odolných materiálů s velmi jednoduchou údržbou. Provedení sedačky je navrhováno individuálně na každé schodiště. Na přímém schodišti je dráha tvořena hliníkovým profilem, po kterém pojíždí pohonný mechanismus sedačky. U ostatních typů schodišť se dráha sedačky skládá ze dvou trubek umístěných nad sebou, v dolní je vedeno ozubení, které je součástí pojezdového mechanismu sedačky. Sedačku je možné upevnit na sloupky nebo na boční stěnu schodiště. Jedná se o bateriově poháněné zařízení, nabíječka baterií je umístěna v jednotlivých zastávkách. Výšku sedačky a délku opěrek rukou je možné nastavit dle potřeby klienta. Sedačka se dá velmi jednoduchým pohybem rozložit nebo složit, aby v zastávce zabírala min. prostor. Bezpečné používání sedačky zajišťují bezpečností hrany, které sedačku zastaví pokud se vyskytnou v jízdě jakékoliv překážky. provedení sedačky a výběr doplňků dle požadavků klienta možnost více zastávek dálkové ovládání montáž na obě strany schodiště možnost automatického otáčení sedačky po dojezdu do horní nebo dolní zastávky ergonomicky navržené sedátko jednoduchý způsob sklopení a rozklopení sedačky nízké provozní náklady sklopný konec dráhy v dolní zastávce 10 11

6 SVISLÁ SCHODIŠŤOVÁ PLOŠINA Z200 technické parametry SVISLÉ SCHODIŠŤOVÉ PLOŠINY rozměr přepravní plochy plošiny celkový rozměr plošiny konstrukční výška plošiny zdvih nosnost příkon motor pohon. mechanismus rychlost pojezdu standardně 1400 x 1000 mm, popř x 1100 mm atyp dle požadavku klienta dle rozměru přepravní plochy plošiny max. 180 mm (dle ukotvení technické stěny plošiny) od 1500 mm 250 kg 0,75 kw třífázový /jednofázový řetězový O,1 m/s Nadstandardní vybavení: Plošinu je možno vybavit sklopnou čalouněnou sedačkou pro přepravu osob bez inv. vozíku, domácím telefonem, záložním zdrojem energie pro případ výpadku el. proudu, zvukovou signalizací, osvětlením kabiny, jiným materiálovým provedením, barevným odstínem atd. SVISLÉ SCHODIŠŤOVÉ PLOŠINY povrchová úprava vnitřní provedení komaxit (standardně ral šedá) jištění dveří/branek na plošině venkovní provedení konstrukce opláštění žárový zinek, plošina šopování (nástřik zinku) + komaxit (standardně ral šedá) elektrozámky - jistí je proti nežádoucímu otevření, popř. dveřními uzávěrami bezpečnostní prvky omezovač rychlosti spojen se zachycovačem ovládání nástěnné ovladače v jednotlivých zastávkách (přivolání, odeslání, popř. zastavení plošiny) a na plošině Svislá schodišťová plošina Z 200 umožňuje imobilním osobám překonávat výškové rozdíly, a to jak uvnitř objektů, tak i ve venkovním prostředí. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a na plošině. Zařízení je tvořeno podestou (přepravní část) a konstrukční částí obsahující motor, brzdu, řetězy atd. Dveře/branky nástupních stanic jsou blokovány elektrozámky pro případ, že plošina není v určené zastávce nebo je v pohybu. Nejčastější místo instalace plošiny je na obvodovou stěnu objektu nebo uvnitř budovy do zrcadla schodiště. Plošina může být instalována také do vyzděné šachty nebo opláštěna samonosnou konstrukcí s výplní dle požadavků zákazníka (bezpečnostní sklo, polykarbonát, plech apod.). Plošina se používá pro bezpečné překonání výškové bariéry (alternativa k šikmým schodišťovým plošinám) - nemocnice, školy, ÚSP, fyzické osoby. Pohonový mechanismus námi vyráběné a dodávané svislé schodišt ové plošiny Z 200 je umístěn v technické stěně, která je vedena po celé délce pracovního zdvihu plošiny + min mm nad horní zastávku. Hloubka technické stěny je cca 300 mm. Ve veřejných budovách musí být plošina opláštěna. toto opláštění vč. dveří bývá standardně součástí dodávky (výplň opláštění bezpečnostní sklo CONNEX). V případě částečného vyzdění šachty (půdorysně do tvaru U ) je možno dodat čelní stěnu/portál v rámci dodávky plošiny. tyto portály jsou dodávány vč. dveří. Stavební připravenost spočívá ve zhotovení stabilního betonového základu (ve venkovním prostředí musí být základ odvodněn). Prostor pro umístění plošiny by neměl být podsklepen, popř. toto místo musí být vhodně vyztuženo. Elektrická přípojka je situována na zadní stěně šachty a to ve výšce cca 1500 mm nad horní zastávkou. Jedná se o kabel CYKY 5 x 1,5 mm + pospojování žlutozeleným kabelem o průřezu 6 mm. Celý tento okruh má být jištěn jističem 6A s charakteristikou C. V místě nad horní zastávkou bude ze zdi pro připojení plošiny vyveden volný konec tohoto kabelu v délce 1,5m. dopravní zdvih od 1500 mm SVISLÁ SCHODIŠŤOVÁ PLOŠINA MINIVAtOr Svislá schodišťová plošina Z200 MINIVAtOr vychází koncepčně z modelu Z 200. Pohonový mechanismus je umístěn v technické stěně, která je vedena po celé délce pracovního zdvihu plošiny mm nad horní zastávku. Stavební připravenost spočívá ve zhotovení stabilního betonového základu, otvoru ve stropě s následným osazením rámu z L profilů Kabinka projíždí do patra přes otvor ve stropě. Pokud kabinka vyjíždí směrem nahoru do horní zastávky, nadzvedává kryt stropního otvoru. Při jízdě opačným směrem kryt opět bezpečně vyplní tento prostor. Plošina je určená výhradně pro instalaci uvnitř budovy

7 SVISLÁ SCHODIŠŤOVÁ PLOŠINA Z400 SVISLÁ SCHODIŠŤOVÁ PLOŠINA ZP1 a ZP2 SVISLÉ SCHODIŠŤOVÉ PLOŠINY SVISLÉ SCHODIŠŤOVÉ PLOŠINY Svislá schodišťová plošina Z400 umožňuje imobilním osobám překonávat výškové rozdíly, a to jak uvnitř objektů, tak i ve venkovním prostředí. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a ovládáním na plošině. Plošina je tvořena podestou, na které je umístěno ohrazení s brankou. Výplň ohrazení se upřesňuje dle požadavků klienta (bezpečnostní sklo, polykarbonát, plech atd.). Branka na plošině a v horní zastávce je blokována elektrozámkem pro případ, že plošina není v určené zastávce nebo je v pohybu. Hydraulická část je umístěna pod podestou plošiny a je chráněna textilní bezpečnostní záclonou. Max. zdvih plošiny je 1630 mm, standardní rozměry 1470 (délka) x 1000mm (šířka), rychlost 0,08m/s, nosnost 400 kg, příkon motoru 0,8 kw, hmotnost plošiny s bezpečnostní záclonou cca 400 kg (pro umístění nad podsklepenými prostory můžeme uvažovat při dojezdu s min. mechanickými rázy), konstrukční výška plošiny 370 mm (toto je také případné zapuštění plošiny do betonového základu vůči terénu, ve venkovním prostředí je nutno základ odvodnit). Plošina se nejčastěji instaluje vedle schodiště, popř. v jeho zrcadle. Plošinu lze využívat všude tam, kde je potřeba bezpečně zajistit výškové překonání bariéry (alternativa k šikmým schodišťovým plošinám) - nemocnice, školy, ÚSP, fyzické osoby. Umožňují stejně jako plošina Z400 imobilním osobám překonávat výškové rozdíly ve vnitřním i venkovním prostředí, avšak max. do zdvihu 830 mm. Tyto plošiny jsou ideálním řešením tam, kde použití nájezdových ramp není vhodné nebo možné pro strmé stoupání, popř. délku a řešení šikmou schodišťovou plošinou není nutné vzhledem k malému převýšení. Ovládání plošiny je pomocí ručního ovladače na kabelu, který se přes konektor připojí k plošině. Pro svou malou konstrukční výšku umožňuje najíždění na plošinu elektricky nebo mechanicky sklápěný nájezd, který zároveň slouží jako zábrana proti sjetí z plošiny. ZP 1 ZP 2 max. zdvihací výška 595 mm 830 mm max. zatížení 180 kg 180 kg zdvihací rychlost 10 mm/s 10 mm/s výška plošiny 100 mm 120 mm hmotnost plošiny 52,5 kg 71,5 kg vnější rozměry mm mm napětí 24 V 24 V přes transformátor 220 V 220 V nájezdová rampa manuální, elektrická manuální, elektrická 14 15

8 SCHODOLEZ S OBSLUHOU SCHODOLEZ PUBLIC MOBILNí SCHODIŠŤOVÉ PLOŠINY Schodolez Public je určen jak pro přepravu mechanických, tak i elektrických inv. vozíků, kočárků, čtyřkolek apod., do celkové hmotnosti 200 kg a je obsluhován doprovodnou osobou. Schodolez byl zkonstruován pro použití ve veřejných budovách jako jsou školy, nádraží, nemocnice atd. Standardně je schodolez dodáván s nabíječkou akumulátorů. Nosnost schodolezu je 200 kg, hmotnost 130 kg rozměry 1385 x 750 x 1280 (hloubka x šířka x výška), rychlost stoupání 7,5 m/min., rychlost klesání 11 m/min., maximální úhel schodů 35, maximální doba provozu při zatížení je 30 min., doba nabíjení 8 hod. MOBILNí SCHODIŠŤOVÉ PLOŠINY SCHODOLEZ KOLEČKOVÝ Schodolez s obsluhou je určen pro přepravu standardních mechanických invalidních vozíků po schodišti (mimo schodiště točitá). Univerzálnost tohoto zařízení spočívá v individuálním nastavení upevňovacích konzol na sloupku schodolezu. toto jednoduché, bateriově poháněné zařízení je obsluhováno vždy doprovodnou osobou. Provoz na jedno nabití baterií je cca 650 schodů. Schodolez je možno vybavit rampou pro přepravu kočárků, popř. atypických inv. vozíků. Standardně je schodolez dodáván s nabíječkou akumulátorů. Zařízení se skládá ze dvou samostatných celků - upevňovacího sloupku a náhonového rámu. Lehkým vyjmutím upevňovacího sloupku se složí do minimální polohy, ve které se dá snadno přepravovat; vejde se do kufru běžných osobních automobilů. Obsluha je jednoduchá a snadná. S upnutým inv. vozíkem se schodolez vytočí na podestě hloubky 1080mm. SCHODOLEZ SAMOOBSLUŽNÝ Kolečkový schodolez zajišťuje pro vozíčkáře bezpečnou přepravu po schodech i ve stísněných prostorových podmínkách. Je určen k použití na schodištích přímých, úzkých, strmých i točitých. toto jednoduché, bateriově poháněné zařízení je vždy obsluhováno doprovodnou osobou. Invalidní vozík musí být vybaven speciální konzolou a rychloupínacím systémem montáže zadních kol. U obsluhy schodolezu se předpokládá dostatečná zručnost a cit pro rovnováhu. Doprovodná osoba musí udržovat schodolez ve správné poloze a korigovat nepravidelnosti schodiště, zejména u točitých schodišť. Standardně je schodolez dodáván včetně spec. upraveného mechanického inv. vozíku a s nabíječkou akumulátorů. Nosnost schodolezu je 120 kg, celková hmotnost 25,5 kg, rozměry 290 x 360 x 355mm (hloubka x šířka x výška; bez ručního držadla), rychlost stoupání 16 schodů/min., rychlost klesání 16 schodů/min., dojezd na jedno nabití akumulátorů cca 300 schodů. 1 nosnost: 130 kg hloubka x šířka x výška: 1473 x 635 x 930 mm hmotnost náhonového rámu: 31 kg hmotnost sloupku: 15 kg hmotnost baterie: 8 kg rychlost stoupání: 6,5 m / min. rychlost klesání: 7,7 m / min. maximální úhel schodů: 35 baterie: 2 x 6 V nabíječka: automatická nabíjecí proud: 4 A motor: 12 VDC dojezd na jedno nabití akumulátorů: cca 650 schodů schodolez s rampou pro přepravu kočárků a lehkých elektrických inv. vozíků schodolez se sedačkou pro přepravu hůře chodících osob Samoobslužný schodolez je určen především pro aktivní osoby na invalidním vozíku, které mají dobrou hybnost horní poloviny těla, správnou koordinaci pohybů a disponují fyzickou silou vzhledem k jejich věku a váze (jedná se nejčastěji o osoby s úrazem páteře, popř. dolních končetin). Standardně je schodolez dodáván včetně spec. upraveného mechanického vozíku a nabíječky akumulátorů. Na přání klienta se toto zařízení dá vybavit automatickými funkcemi jednotlivých poloh nastavení schodolezu. Nosnost schodolezu je 130 kg, celková hmotnost schodolezu 54 kg (z toho baterie 8 kg), rozměry 1120 x 680 x 670mm (hloubka x šířka x výška), rychlost stoupání 6,5 m/min., rychlost klesání 7,7 m/min., maximální úhel schodů 35, dojezd na jedno nabití akumulátorů cca 650 schodů. 1

9 rampa roštová LEHKÉ DUrALOVÉ rampy VYrÁBí SE V PrOVEDENíCH: NÁJEZDOVÉ rampy hmotnost v kg max. zatížení v kg pevné rp 100 4,1 650 rp 120 5,1 540 rp 150 6,2 430 rp 200 8,3 320 zasouvací rz 100/65 5,0 650 rz 125/78 6,2 540 rz 150/90 7,5 430 rz 200/ skládací rs 300/ NÁJEZDOVÉ rampy roštové rampy se vyznačují velkou adaptabilností, jednoduchou konstrukcí a kvalitním zpracováním. Díky těmto vlastnostem je zaručena vysoká užitná hodnota výrobku. Jsou vyráběny jak stavebnicovým systémem, tak i na míru. Díky těmto vlastnostem lze jejich použití přizpůsobit daným podmínkám. Jsou vyrobeny z oceli a jsou chráněny proti korozi povrchovou úpravou z žárového zinku. Po stranách jsou uchycena vodítka pro zabránění vyjetí inv. vozíku, kočárku atd. z rampy. rampy jsou vybaveny po obou stranách madly, a to jak pro imobilní osoby na inv. vozíku, tak i pro pěší. Jsou vhodné do interiérů i exteriérů. Šířka rampy: standardně od 1000 do 1300mm a a b c šířka podesty/odpočivadla šířka rampy délka rampy VZOREC PRO VÝPOČET VYHOVUJÍCÍ DÉLKY RAMPY při sklonu stoupání (klesání) 1:12 výška k překonání (cm) L rampy = = (m) 8,3 c při sklonu stoupání (klesání) 1:8 výška k překonání (cm) L rampy = = (m) 12,5 b Lehké duralové rampy slouží pro překonání malých výškových a schodišťových bariér, popř. najíždění inv. vozíku do automobilu. rampy jsou vyrobeny ze slitin hliníku, vynikají svou pevností a nízkou hmotností, lehkou manipulací a skladností. Materiál se dále při výrobě tepelně zpracovává, aby bylo docíleno požadované nosnosti. rampy jsou dále povrchově upraveny eloxováním. Povrch je opatřen protiskluzovým povrchem, nejčastěji z pryže. Nosnost/zatížení ramp je od 325 kg (jen u některých typů od 200kg). Při výběru ramp byste měli zvážit v jakém prostoru je budete používat (dostatek místa pro najetí a vyjetí) a kde je budete skladovat, popř. v čem je budete převážet. Dále je důležité určit výšku pro překonání bariéry, sílu doprovodné osoby a Vaše fyzické možnosti vzhledem ke sklonu ramp. U některých typů ramp je možné dovybavení dvojicí madel ve dvou výškách určené pro imobilní osoby na inv. vozíku a pro pěší. široké pevné rsp 100 9,7 325 rsp ,1 325 rsp ,4 325 rsp ,1 325 rsp ,6 200 široké zlamovací rsz 150/78 17,5 325 rsz 200/103 22,2 325 rsz 250/128 26,9 200 rsz 300/153 31,7 200 široké skládací rss 90 7,3 325 rss 120 9,6 325 rss ,1 325 rss ,3 325 zasouvací skládací rzs 180/112 16,4 325 rzs 210/127 18,9 325 rzs 240/143 21,4 325 rzs 300/173 26,

10 ZAříZENí PrO PřESUN VOZíČKÁřE GULDMANN ZVEDÁKY A transportní SYStÉMY Zařízení pro přesun vozíčkáře Guldmann umožňuje bezpečné zvedání a následné spouštění osob umístěných v závěsné plachtě. Zařízení je tvořeno zvedákem a závěsnou plachtou. Kolejnice jsou nejčastěji montovány na stěnu nebo strop místnosti, popř. na přenosné konzoly. Jejich systém je navržen tak, aby vyhovoval požadavku zákazníka a vykryl požadovaný pracovní prostor (nejčastěji pro použití vany, toalety, postele, umyvadla, sprchového koutu, manipulačního stolu atd.). Variabilní systém umožňuje kolejnice snadno napojovat a tím zajistit následné zpřístupnění a využití dalších prostor. Zvedací zařízení se dodává v různých typových provedeních dle požadavků zákazníka (viz níže). Všechny typy jsou napájeny dobíjecími akumulátory (nabíječka je součástí dodávky), čímž je zajištěn bezpečný provoz bez kabelů. Nejdůležitějším prvkem tohoto zařízení je správný výběr závěsné plachty. tato se navrhuje s ohledem na druh postižení, způsob využití a fyziognomické předpoklady přepravované osoby. ta je přepravována v polosedě, popř. v poloze ležící. Guldmann se vyznačuje jednoduchým ovládáním, vysokou flexibilitou (velkou variabilností) a malými nároky na prostor. Zvedák najde uplatnění především v ústavech sociální péče, kde je nutný častý přesun pacientů, domovech důchodců, stacionářích, nemocnicích, speciálních školách, ale také u fyzických osob. DH-1000 Zvedací zařízení Guldmann DH-1000 je typ tzv. převěšovacího zvedáku. tento typ se vyznačuje tím, že není instalován přímo na kolejnici, ale je připojen k pojezdu, který se po kolejnici pohybuje. tímto je zaručeno, že pro kolejnice nemusí být zhotovován prostup při průjezdu z místnosti do místnosti, ale zařízení se po dojezdu na konec kolejnice převěsí k pojezdu, který je umístěn na kolejnici ve vedlejší místnosti. ZVEDÁKY A transportní SYStÉMY GH2 GULDMANN DH 1000 GULDMANN GH2 GULDMANN GH2 F Zvedací zařízení Guldmann GH2 je umístěno přímo na kolejnici po které pojíždí. Zařízení může být vybaveno též horizontálním pojezdem, který umožní pohyb po kolejnici bez pomoci doprovodné osoby. Pro zařízení instalované ve více místnostech musí být zhotoveny průchody mezi jednotlivými místnostmi, aby kolejnice byly napojeny jedna na druhou a zvedací zařízení tak mohlo projíždět. nosnost: 150 kg váha: 11,5 kg baterie: 2 12V/2,7 Ah rozměry: výška šířka délka mm nosnost: 200 kg váha: 8,7 kg baterie: 2 12V/4 Ah rozměry: výška šířka délka mm nosnost: 200 kg váha: 9,8 kg baterie: 2 12V/2,7 Ah rozměry: výška šířka délka mm GH2 F základní typy závěsných plachet Zvedací zařízení Guldmann GH2 F je univerzálním zařízením. Zařízení nejezdí přímo po kolejnici, ale připojuje se k pojížděcímu prvku. toto připojení se provádí pomocí tlačítka bez použití fyzické síly. Zařízení může jezdit po propojených kolejnicích stejně jako typ GH2 nebo se může též od pojížděcího prvku odpojit a přenést/převézt do jiné místnosti. Zařízení je vhodné především tam, kde je potřeba jej používat v různých patrech domu nebo od sebe vzdálených místnostech

11 BAZÉNOVÝ ZVEDÁK DELFÍN INVALIDNÍ VOZÍK ADAM zvedáky a transportní systémy název Kód Šířka sedačky (cm) 36, 38, 40, 45, jiná -... Hloubka sedačky (cm) 38, 40, 45, jiná -... Područka krátká 07/18553 dlouhá 07/18554 Chrániče drátů 07/18556 Přední kolo bantam 07/18558 plná guma 07/18559 Stupačka dělená 07/18560 Opěrka nohou pod patou 07/18562 fixace ke stupačce 07/18563 Fixační vesta 07/18564 Váha 13,5 kg invalidní vozíky ADAM, lehký mechanický invalidní vozík tuhé konstrukce určený pro přepravu v běžném terénu (byty, chodníky, udržované vozovky). Dvojitý kříž, nízká váha, rychloupínací kola a široká volba doplňků - to jsou přednosti tohoto vozíku. Mechanický invalidní vozík ADAM je zařazen v číselníku VZP (kód 07/18552) a je plně hrazen. DELFÍN se vyznačuje jednoduchou obsluhou, vysokou adaptabilností a lehkým upevněním k okraji bazénu. Je usazen v nerezové patici, která je pevně fixována do podlahy u bazénu. Dá se snadno vyjmout a dle potřeby přenést, osazením dalších patic je možno zvedák Delfín využít i na jiných místech. Nevyžaduje instalaci pod vodou, přívod elektrického proudu ani motor, pouze tlak ze standardního vodovodního rozvodu (0,4 MPa). Propojení vodovodního rozvodu s ventilem umístěným na zvedáku je provedeno pomocí hadice o vnitřním průměru 10mm. Delfín se obsluhuje pomocí ovládací páky. Speciální bezpečnostní pojistka uzamyká sedačku do doby, dokud se uživatel pohodlně neusadí. Pohyb sedačky je zajištěn tlakem vody, který uvolní bezpečnostní zámek v horní poloze zvedáku. Sedačka je vyrobena z polypropylénu a může být zatížena váhou do 110 kg. Na přání zákazníka je bazénový zvedák dodáván s upínacím pásem pro dosažení maximální bezpečnosti a komfortu. Zvedák je standardně instalován do bazénů s minimální hloubkou 1100mm. Ocení ho jak vozíčkáři při všech vodních sportech a aktivitách, tak i rehabilitační pracovníci při své každodenní činnosti. standardně mm (možnost rozšířit až na 990 mm) 170 mm 100 ÚCHYTY DO AUTOMOBILU AUTOFIX Úchyty AUTOFIX jsou vhodným řešením uchycení inv. vozíků, dětských kočárků, tříkolek atd. v automobilu. Jejich univerzálnost spočívá v plynulém nastavení délky fixačních popruhů a částí kotvících prvků, které jsou volně posuvné v hliníkové liště. Lišta je uchycena k podlaze automobilu tak, aby nebyla narušena jeho konstrukce. Přepravovaná osoba na inv. vozíku je jištěna dvěma bezpečnostními pásy
