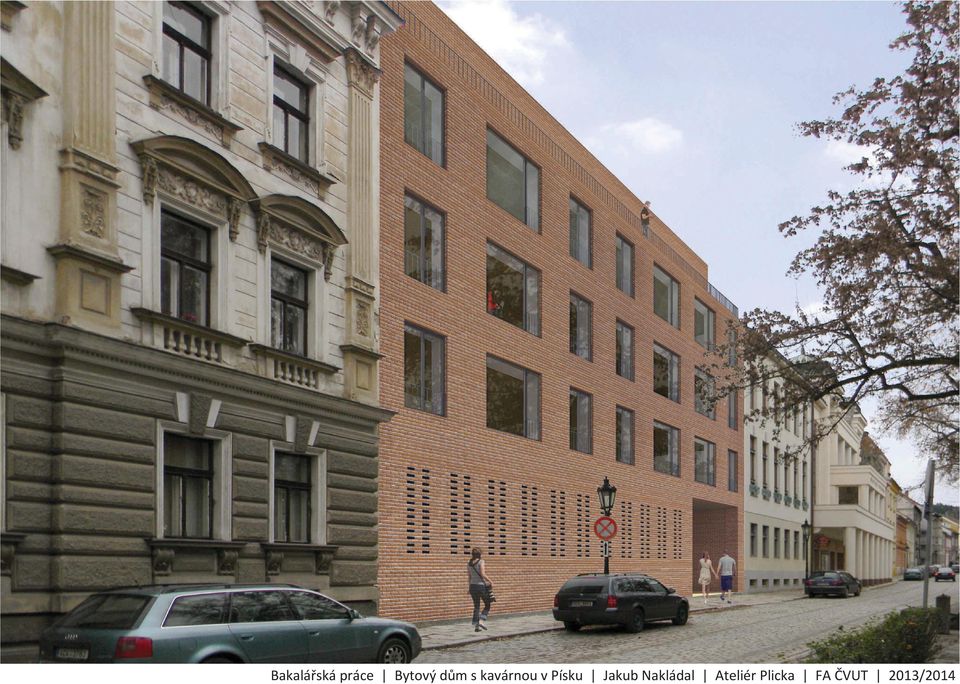

1 Bakalářská práce Bytový dům s kavárnou v Písku Jakub Nakládal Ateliér Plicka FA ČVUT 2013/2014

2 STUDIE K BAKALÁŘSKÉ PRÁCI

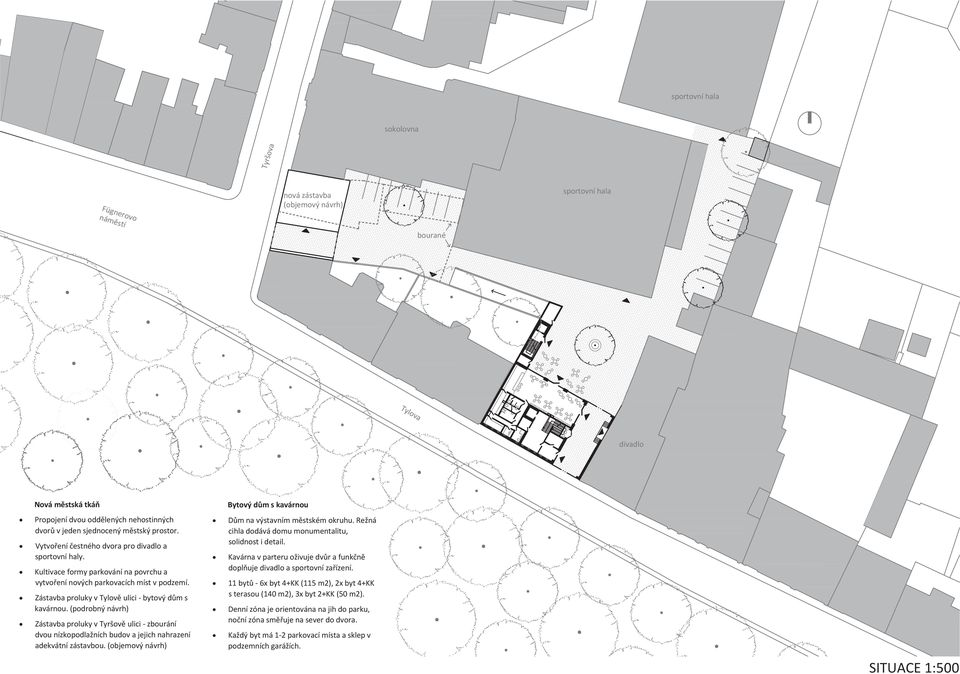

3 sportovní hala sokolovna Tyršova Fügnerovo nová zástavba (objemový návrh) sportovní hala náměstí bourané Tylova divadlo Nová městská tkáň Propojení dvou oddělených nehostinných dvorů v jeden sjednocený městský prostor. Vytvoření čestného dvora pro divadlo a sportovní haly. Kultivace formy parkování na povrchu a vytvoření nových parkovacích míst v podzemí. Zástavba proluky v Tylově ulici - bytový dům s kavárnou. (podrobný návrh) Zástavba proluky v Tyršově ulici - zbourání dvou nízkopodlažních budov a jejich nahrazení adekvátní zástavbou. (objemový návrh) Bytový dům s kavárnou Dům na výstavním městském okruhu. Režná cihla dodává domu monumentalitu, solidnost i detail. Kavárna v parteru oživuje dvůr a funkčně doplňuje divadlo a sportovní zařízení. 11 bytů - 6x byt 4+KK (115 m2), 2x byt 4+KK s terasou (140 m2), 3x byt 2+KK (50 m2). Denní zóna je orientována na jih do parku, noční zóna směřuje na sever do dvora. Každý byt má 1-2 parkovací místa a sklep v podzemních garážích. SITUACE 1:500

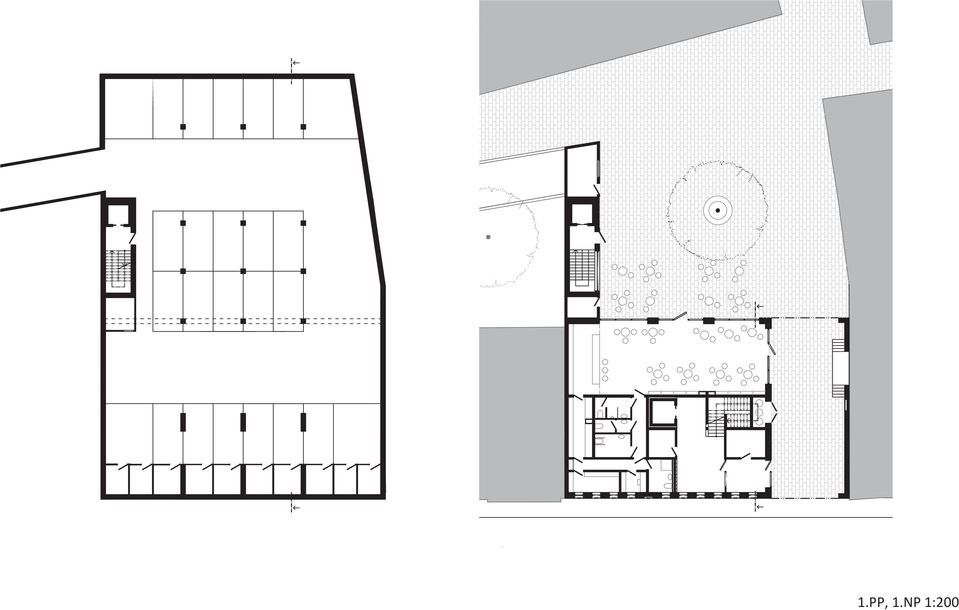

4 1.PP, 1.NP 1:200

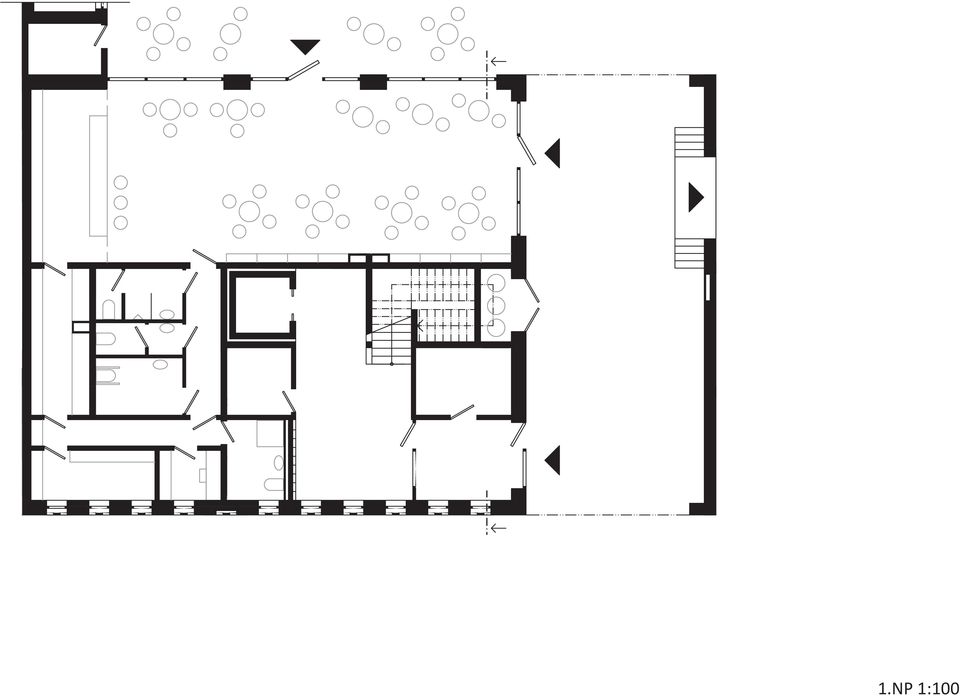

5 1.NP 1:100

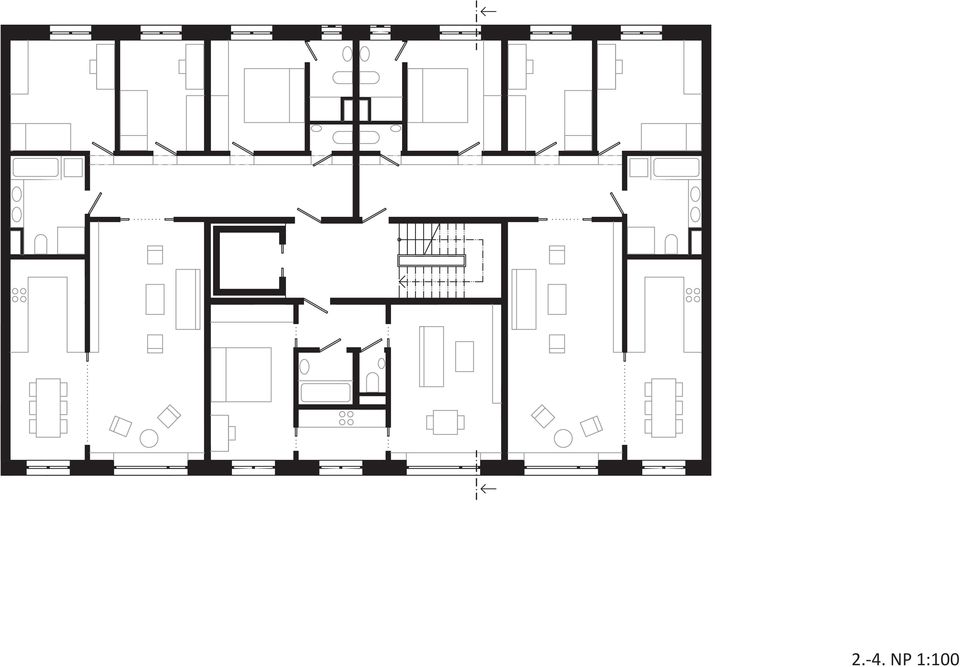

6 2.-4. NP 1:100

7 5. NP 1:100

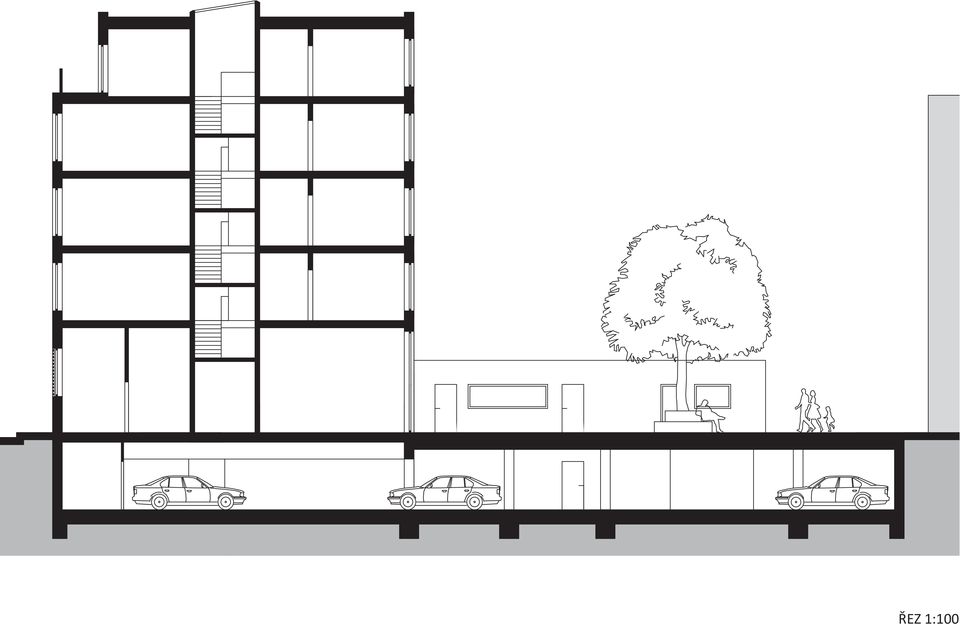

8 ŘEZ 1:100

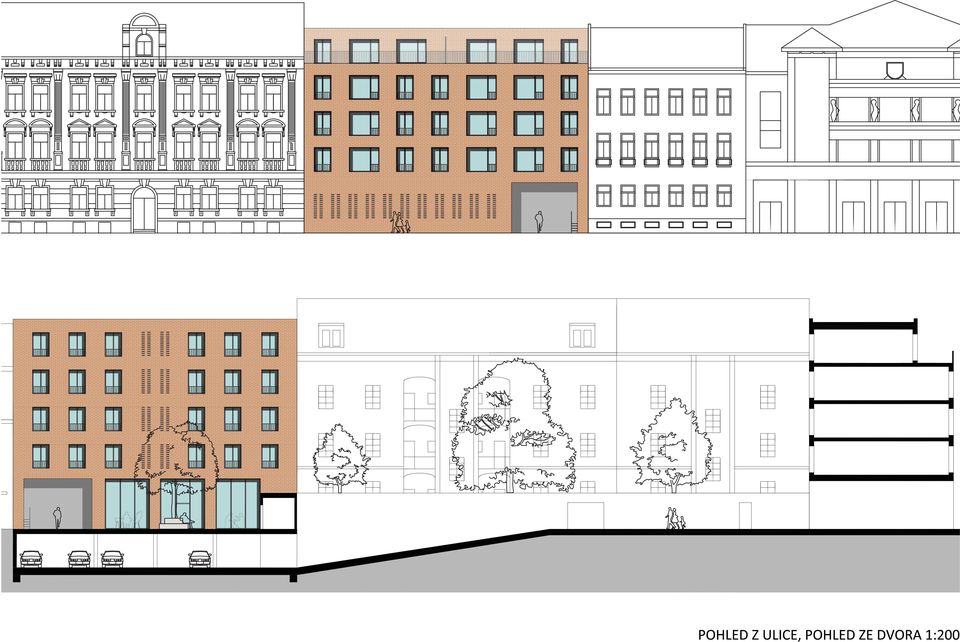

9

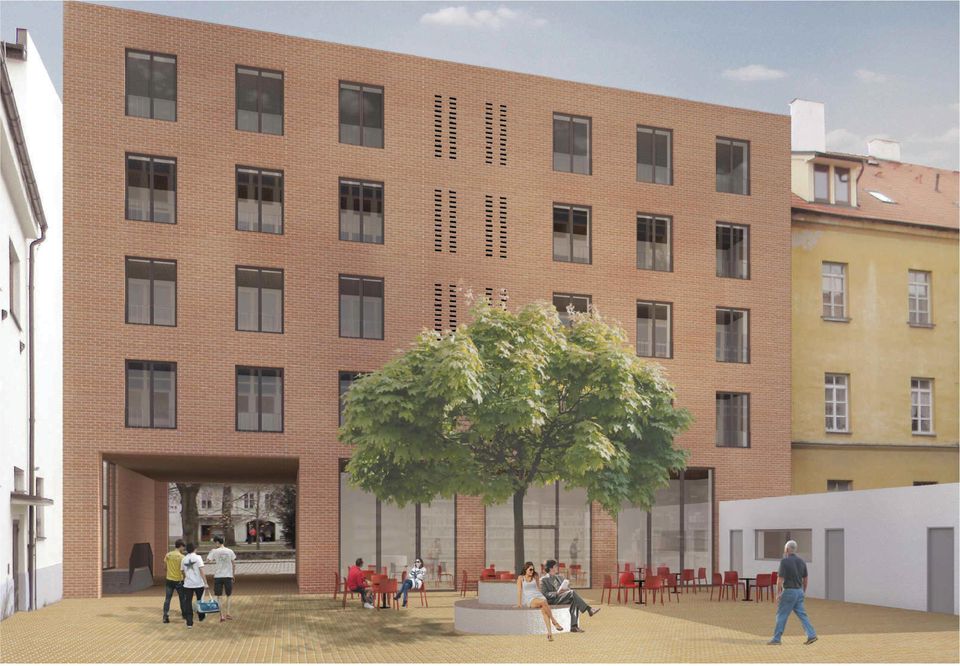

10

11

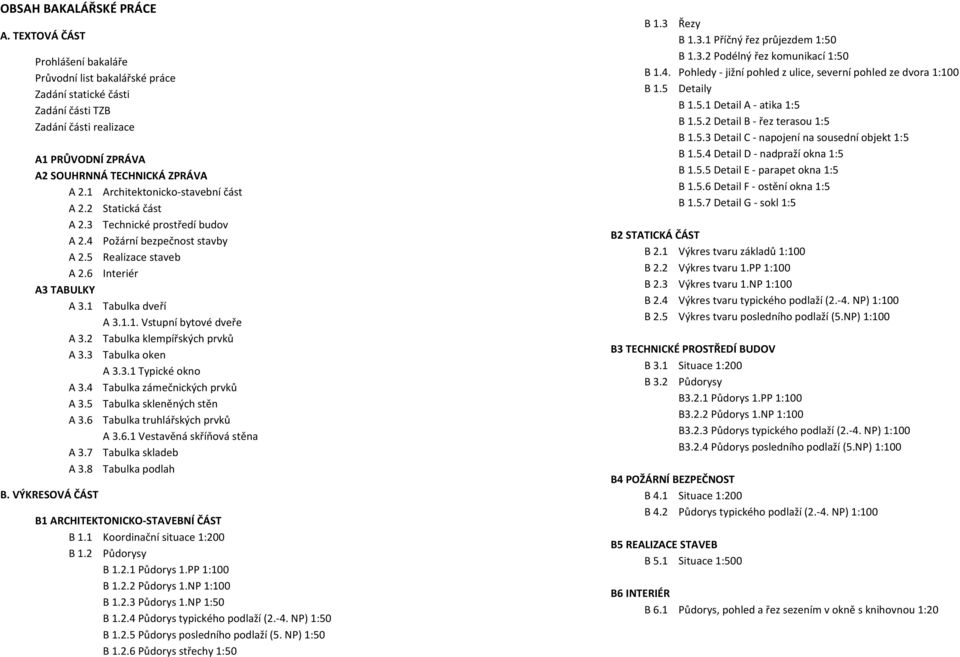

12 OBSAH BAKALÁŘSKÉ PRÁCE A. TEXTOVÁ ČÁST Prohlášení bakaláře Průvodní list bakalářské práce Zadání statické části Zadání části TZB Zadání části realizace A1 PRŮVODNÍ ZPRÁVA A2 SOUHRNNÁ TECHNICKÁ ZPRÁVA A 2.1 Architektonicko-stavební část A 2.2 Statická část A 2.3 Technické prostředí budov A 2.4 Požární bezpečnost stavby A 2.5 Realizace staveb A 2.6 Interiér A3 TABULKY A 3.1 Tabulka dveří A Vstupní bytové dveře A 3.2 Tabulka klempířských prvků A 3.3 Tabulka oken A Typické okno A 3.4 Tabulka zámečnických prvků A 3.5 Tabulka skleněných stěn A 3.6 Tabulka truhlářských prvků A Vestavěná skříňová stěna A 3.7 Tabulka skladeb A 3.8 Tabulka podlah B. VÝKRESOVÁ ČÁST B1 ARCHITEKTONICKO-STAVEBNÍ ČÁST B 1.1 Koordinační situace 1:200 B 1.2 Půdorysy B Půdorys 1.PP 1:100 B Půdorys 1.NP 1:100 B Půdorys 1.NP 1:50 B Půdorys typického podlaží (2.-4. NP) 1:50 B Půdorys posledního podlaží (5. NP) 1:50 B Půdorys střechy 1:50 B 1.3 Řezy B Příčný řez průjezdem 1:50 B Podélný řez komunikací 1:50 B 1.4. Pohledy - jižní pohled z ulice, severní pohled ze dvora 1:100 B 1.5 Detaily B Detail A - atika 1:5 B Detail B - řez terasou 1:5 B Detail C - napojení na sousední objekt 1:5 B Detail D - nadpraží okna 1:5 B Detail E - parapet okna 1:5 B Detail F - ostění okna 1:5 B Detail G - sokl 1:5 B2 STATICKÁ ČÁST B 2.1 Výkres tvaru základů 1:100 B 2.2 Výkres tvaru 1.PP 1:100 B 2.3 Výkres tvaru 1.NP 1:100 B 2.4 Výkres tvaru typického podlaží (2.-4. NP) 1:100 B 2.5 Výkres tvaru posledního podlaží (5.NP) 1:100 B3 TECHNICKÉ PROSTŘEDÍ BUDOV B 3.1 Situace 1:200 B 3.2 Půdorysy B3.2.1 Půdorys 1.PP 1:100 B3.2.2 Půdorys 1.NP 1:100 B3.2.3 Půdorys typického podlaží (2.-4. NP) 1:100 B3.2.4 Půdorys posledního podlaží (5.NP) 1:100 B4 POŽÁRNÍ BEZPEČNOST B 4.1 Situace 1:200 B 4.2 Půdorys typického podlaží (2.-4. NP) 1:100 B5 REALIZACE STAVEB B 5.1 Situace 1:500 B6 INTERIÉR B 6.1 Půdorys, pohled a řez sezením v okně s knihovnou 1:20

13

14

15

16

17

18

19 A1.1 IDENTIFIKAČNÍ ÚDAJE STAVBY Název stavby: Bytový dům s kavárnou v Písku Místo: Tylova ulice, Písek Vypracoval: Jakub Nakládal Vedoucí projektu: Ing. Arch Ivan Plicka, CSc. Ústav: Ústav urbanismu Úroveň zpracování: Dokumentace ke stavebnímu povolení A1.3 Kapacity stavby Plocha pozemku: 2100 m 2 Zastavěná plocha: 354 m 2 Obestavěný prostor: 9426 m 3 Celková hrubá podlažní plocha: 2616 m 2 Počet bytových jednotek: 11 Počet parkovacích stání: 23 Plocha kavárny: 164 m 2 Plocha bytových jednotek: Byt A: 109 m 2 Byt B: 47,5 m 2 Byt C: 115,5 m 2 (+ 19,7 m 2 terasa) A1.2 ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ UŽITÍ Parcela o rozloze 2100 m 2 se nachází na výstavním okruhu obepínající historické jádro Písku. Parcela zahrnuje dnes dvě oddělené proluky, které se návrhem otevírají a spojují v jeden celek. Pro proluku v Tyršově ulici byl vypracován objemový návrh stavby tak, aby adekvátně doplňoval blokovou zástavbu a zároveň průjezdem umožňoval přístup na námi řešenou parcelu. V proluce v Tylově ulici navrhuji bytovým s kavárnou, který je předmětem této práce. Dnes se v této proluce mezi Divadlem J.K. Tyla a eklektickými domy nachází nevhodné parkoviště. Proto navrhuji toto místo zastavět a ve vnitrobloku vytvořit čestný dvůr pro divadlo a přilehlé sportovní haly. Bytový dům má pět nadzemních podlaží a jedno podzemní podlaží s garážemi. V parteru se nachází kavárna, která se otevírá směrem do dvora, tak aby tento prostor funkčně doplňovala a oživovala. V typickém podlaží ( NP) se nachází tři bytové jednotky - 2 x 4+KK a 2 x 2+KK. Větší byt má v podzemních garážích vyhrazena dvě parkovací stání, menší byt jedno. Každý byt má v podzemním podlaží také sklep. Páté nadzemní podlaží je z jihu uskočené, tak aby dům výškově navazoval na okolní zástavbu. Vznikají tak terasy, které jsou prodloužením obytného prostoru dvou velkých bytů o dispozici 5+KK. Dispozice bytů je členěna na dvě části. Denní zóna je orientována na jih do parku, noční zóna na sever do dvora. Na bytový dům navazuje jednopatrový přístavek, v němž je umístěna komunikace do podzemního podlaží a slouží také jako skladový prostor pro kavárnu. Nosnou konstrukcí objektu je železobetonový monolitický skelet. Obvodový plášť je provětrávaný a jako pohledový materiál jsou použity režné cihly. Objekt má plochou střechu s klasickým pořadím vrstev. A1.4 NAPOJENÍ NA TECHNICKÉ SÍTĚ Objekt bude napojen na veřejnou síť vodovodu, kanalizace, elektřiny a plynu. Nové přípojky budou napojeny na stávající sítě v Tylově ulici. A1.5 ÚDAJE O ÚZEMÍ A STAVEBNÍM POZEMKU, MAJETKOPRÁVNÍ VZTAHY Parcela se nachází v proluce v Tylově ulici, kde je v současné době parkoviště. Terén se mírně svažuje od severu k jihu. Výškový rozdíl je přibližně 0,7 m. Katastrální území: 2094/3, 127, 894, 279/1, 126/3, 277/2, 277/1 Parcely 127, 894, 277/1 jsou ve vlastnictví soukromé osoby, ostatní parcely jsou ve vlastnictví města Písku. A1.6 ÚDAJE O PRŮZKUMECH Na pozemku byla provedena vrtaná geologická sonda. Na území dané lokality je do hloubky 2,3 m navážka, dále do 4 m písčitá a jílovitá hlína a do hloubky 5 m hlinitý písek. Stavba neleží v zátopovém pásmu, ani v pásmu hydrologické ochrany. Hladina spodní vody se nachází pod základovou spárou. A1.7 ODBORNÉ KONZULTACE Architektonické a stavebně technické řešení: Stavebně konstrukční řešení: Požárně bezpečnostní řešení: Technika prostředí staveb: Realizace staveb: Interiér: Ing. arch. Vít Kándl Ing. arch. Ivan Plicka, CSc. Ing. arch. Matyáš Sedlák Ing. Miroslav Vokáč, Ph.D. Ing. Daniela Bošová, Ph.D. Ing. Lenka Reinberková, Ph.D. Ing. Michal Pánek Ing. arch. Matyáš Sedlák

20

21 A2.1 ARCHITEKTONICKO - STAVEBNÍ ČÁST A2.1.1 ÚČEL OBJEKTU Novostavba bytového domu s kavárnou se nachází v proluce v Tylově ulici na historickém okruhu města Písku. Navržený objekt vyplňuje proluku a ve vnitrobloku vytváří nový veřejný prostor - čestný dvůr sloužící kavárně, divadlu a sportovním halám. Bytový dům má 5 nadzemních a jedno podzemní podlaží. A2.1.2 DOPRAVNÍ ŘEŠENÍ Přilehlé ulice Tylova i Tyršova jsou jednosměrné komunikace. Domy v obou prolukách jsou plánovány s průjezdy tak, aby byl umožněn průjezd celou parcelou. Většina automobilového provozu se uskuteční mezi rampou z podzemních garáží a průjezdem v Tyršově ulici. V tomto prostoru jsou také naplánována nová parkovací místa na povrchu. Další parkovací místa pro případné návštěvníky a zaměstnance přilehlých objektů jsou navržena za divadlem. Průjezdy jsou dostatečně vysoké a široké na průjezd autobusu i hasičského auta. Dopravní zatížení nově vymezeného prostoru mezi prolukami nebude velké, je plánováno především pro pěší. Na celém pozemku bude sjednocený povrch v jedné úrovni, parkovací místa budou vyznačena jinou barvou dlažby. A2.1.3 URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ A URBANISTICKÉ ŘEŠENÍ V proluce v Tylově ulici před sportovní halou se dnes nachází neupravené parkoviště, které hyzdí přilehlé divadlo J.K. Tyla a je neadekvátní danému místu. Stejně tak druhá proluka v Tyršově ulici je dnes pouze z části zastavěna dvěma nízkopodlažními objekty nevalné kvality. Urbanistické řešení se snaží využít potenciál dané lokality, propojuje dva zanedbané dvory v jeden sjednocený městský prostor. Obě proluky budou zastavěny adekvátní blokovou zástavbou a budou propojeny průjezdy. Přirozeným centrálním prostorem se stává čestný dvůr, který vytvoří předprostor pro divadlo i dvě sportovní haly. Toto nově vzniklé místo bude také využíváno kavárnou k posezení. Přibližně uprostřed tohoto prostoru bude vysazen nový strom, který poskytne posezení a stín pro kolemjdoucí či čekající a zároveň pomáhá vymezovat prostor dopravně. Povrch celého pozemku bude jednotně vydlážděn a doplněn mobiliářem. A ARCHITEKTONICKÉ ŘEŠENÍ Bytový dům s kavárnou v Tylově ulici je navržen jako objekt o pěti nadzemních a jednom podzemním podlaží. Na objekt je napojen jednopodlažní přístavek, který propojuje podzemní garáže s prostorem dvora. Nově upravený dvůr přiléhá k divadlu, sportovní hale a také k bytovému domu, v jehož parteru se nachází kavárna. Kavárna je navržena tak, aby se otevírala do dvora a tak na něj co nejvíce navazovala a doplňovala tak funkce k tomuto dvoru přilehlé. Dům se otáčí do dvora, aby ho posiloval. Na straně Tylovy ulice, která nemá souvislý živý parter je navrženo zázemí bytového domu a kavárny. Do těchto zázemí jsou navrženy okna s cihelnou mozaikou, která jednak pohledově zakrývají zázemí od nežádoucích pohledů, ale také například ve vstupní hale vytvářejí hru se světlem. Tento detail se pak opakuje i u oken ke koupelnám. Režná cihla jako kvalitní a tradiční materiál dodává domu určitou monumentalitu, solidnost a detail - typické atributy pro okolní blokovou zástavbu. Komunikace bytového domu umístěná ve středu dispozice mi umožnila plně využít severní fasádu - v parteru k otevření kavárny směrem do dvora a v nadzemních podlažích pro obytné místnosti. Byty v nadzemních podlažích jsou poměrně velké a jsou navrženy ve vyšším standardu, což odpovídá dané lokalitě - výstavnímu okruhu kolem historického jádra s velkým přilehlým parkem na jihu. Na typickém podlaží (2.-4. NP) se nacházejí 3 byty - dva velké zrcadlově stejné byty. Chodba odděluje noční zónu tří ložnic směřovaných na sever do dvora od denní zóny. Ta je tvořena kontinuálním prostorem obývacího pokoje, který je zakončen velkým oknem s vestavěnou knihovnou a sezením. Na tento prostor pak navazuje kuchyně, která je oddělitelná velkými posuvnými dveřmi. Menší byt je dispozičně řešen kolem jádra tvořeného kuchyní a sociálním zázemím. Jednotlivé místnosti jsou propojeny posuvnými dveřmi, které šetří místo a zároveň umožňují snadné propojení prostorů. V posledním ustoupeném patře se nacházejí dva největší byty, které dispozičně vycházejí z principu velkých bytů v typickém patře. Jsou však doplněny o další místnost a obytný prostor je navíc obohacen o terasu. Dům má jedno podzemní podlaží, kde se nacházejí garáže a sklepy. A2.1.4 KOSTRUKČNÍ A TECHNICKÉ ŘEŠENÍ A ZPŮSOB ZALOŽENÍ Objekt je založen na železobetonové desce z vodostavebního betonu tl. 600 mm, pod kterou se nachází podkladní beton o tl. 150 mm. Základová spára je v hloubce 4200 mm. Stavební jáma je zajištěna pomocí mikrozáporového pažení z ocelových trubek, na ně je pak aplikován stříkaný beton o tl. 100 mm, který slouží jako jedna strana bednění pro bílou vanu. Pažení jde do hloubky 6200 mm a je jištěno pomocí kotev. Základy sousedících objektů jsou zajištěny pomocí tryskové injektáže. A NOSNÉ KONSTRUKCE Konstrukční systém budovy je železobetonový monolitický kombinovaný systém. V podzemním podlaží jsou obvodové stěny tl. 300 mm a sloupy o průřezu 300x600 mm. Stropní deska garáží tl. 200 mm je zalomená při přechodu z bytového domu na dvůr. Pod nosnými stěnami bytového domu tl. 200 mm se nacházejí průvlaky nesené sloupy v podzemním podlaží. Stropní desky nadzemních podlaží mají tl. 200 mm. Konstrukční výška nadzemních podlaží je 3100 mm, pouze v přízemí je zvýšena 4830 mm. Podzemní podlaží má konstrukční výšku 3150 mm.

22 A VERTIKÁLNÍ KOMUNIKACE Schodiště bytového domu je navrženo jako monolitické železobetonové. Pro zajištění akustické pohody je uloženo pomocí konzol do tlumících podestových izobloků Bronze. V komunikačním jádře se nachází osobní výtah s rozměry kabiny 1100 x 1400 mm, může tedy sloužit jako bezbariérový. Tento výtah Schmitt je bez strojovny a je umístěn v akusticky izolované šachtě. Šachta má sníženou prohlubeň, což je kompenzováno doplňujícími bezpečnostními opatřeními. Schodiště propojující dvůr s garážemi je navrženo také jako monolitické železobetonové a je doplněno rovněž osobním výtahem Schmitt. A OBVODOVÝ PLÁŠŤ Obvodový plášť bytového domu je navržen jako dvouplášťový s větranou mezerou a tepelnou izolací z minerální o tl. 160 mm. Vnější plášť je vyzděn z režných cihel Klinker (Dünnformat 240 x 115 x 52 mm). V průjezdu je obvodový plášť řešen jako kontaktní s tepelnou izolací 150 mm a přizdívkou 150 mm - bude tak dostatečně široký pro vsazení přípojkových skříní, schránek atd. Přístavek bude řešen kontaktním pláštěm s izolací tloušťky 100 mm. A STŘEŠNÍ PLÁŠŤ Objekt je zastřešen nepochozí střechou s klasickým pořadím vrstev s izolací z minerální vlny o tl. 200 mm. Spádovou vrstvu tvoří betonová mazanina. Stejně je řešen i střešní plášť přístavku, pouze s menší tepelnou izolací kvůli nenáročnému provozu. Pochozí terasa je zateplena spádovaným extrudovaným polystyrenem o tl. 200 mm a nášlapnou vrstvu tvoří keramická dlažba. Provozní střecha garáží je zateplena extrudovaným polystyrenem o tl. 100 mm. Na spádované betonové mazanině se nachází vrstva štěrku a poté dlažba Klinker. A2.1.5 VLIV NA ŽIVOTNÍ PROSTŘEDÍ Péče o životní prostředí během stavby bude podřízena platným předpisům, zejména s ohledem na hlučnost a prašnost. Stavba nebude mít svoji výstavbou ani provozem negativní vliv na životní prostředí. Odpadní splaškové a dešťové vody budou odvedeny do stoky jednotné kanalizační sítě. A2.1.6 TEPELNĚ TECHNICKÉ VLASTNOSTI Všechny stavební konstrukce vyhovují hodnotám součinitele prostupu tepla určených normou ČSN Obvodový plášť je zateplen minerální vlnou o tloušťce 160 mm.

23 A2.2 STATICKÁ ČÁST A2.2.5 VODOROVNÉ NOSNÉ KONSTRUKCE A2.2.1 KONSTRUKČNÍ SYSTEM Posuzovaným objektem je bytový dům s kavárnou, má 5 nadzemních podlaží a jedno podzemní. Konstrukční systém budovy je železobetonový monolitický kombinovaný systém založený na železobetonové desce tl. 600 mm.konstrukční systém podzemního podlaží se skládá z obvodových stěn tl. 300 mm a sloupů průřezu 300 x 600 mm. Stropní deska nad garážemi je zalomená v místě přechodu bytového domu na dvůr a je tloušťky 250 mm. Bytový dům je řešen jako obousměrný stěnový systém s tloušťkou stěn 200 mm. Stropní desky jsou tloušťky 200 mm. Konstrukční výška v obytných podlažích objektu je 3100 mm. V parteru je konstrukční výška zvýšena na 4830 mm, v podzemních podlažích na 3150 mm. V parteru se nachází prostor kavárny. Schodiště bytového domu je železobetonové monolitické. Na konstrukce je použit beton třídy C30/37 a ocel třídy B500B. A2.2.2 HYDROGEOLOGICKÉ POMĚRY Parcela o rozloze 2100 m 2 neleží v záplavovém pásmu, ani v pásmu hydrologické ochrany. Hladina podzemní vody se nachází pod základovou spárou objektu a nebude mít vliv na konstrukci stavby. Horninové podloží v hloubce základové spáry tvoří jílovitá písčitá hlína. A2.2.3 ZÁKLADOVÉ KONSTRUKCE Objekt je založen na železobetonové desce z vodostavebního betonu o tloušťce 600 mm. Základová spára je v hloubce 4200 mm pod terénem. Železobetonová deska bude spojena ocelovými výztužemi se svislými nosnými konstrukcemi. V místech prostupu potrubí je nutné osazení chrániček rozvodů. Plocha stavební jámy je přibližně 805 m 2. Z důvodu lokalizace pozemku v městské zástavbě je navrženo mikrozáporové pažení z ocelových trubek vzdálených od sebe 500 mm. Na pažení se poté aplikuje stříkaný beton o tloušťce 100 mm, který vyrovná povrch a bude tak sloužit jako jedna strana bednění pro bílou vanu. Pažení jde do hloubky 6200 mm a je jištěno pomocí kotev. Základy sousedících objektů v proluce jsou zajištěny pomocí tryskové injektáže. A2.2.4 VERTIKÁLNÍ NOSNÉ KONSTRUKCE Svislé nosné konstrukce tvoří železobetonový monolitický kombinovaný obousměrný systém, stěny budou monoliticky spojeny s železobetonovou stropní deskou. Tloušťka nosných stěn v bytovém domě je 200 mm. V podzemním podlaží se nacházejí nosné stěny o tloušťce 200 a 300 mm a nosné sloupy o průřezu 300 x 600 mm. Vodorovné konstrukce jsou tvořeny monolitickou železobetonovou stropní deskou tloušťky 200 mm v bytovém domě a tloušťky 250 mm v podzemním podlaží. A2.2.6 SCHODIŠTĚ Schodiště bytového domu je navrženo jako železobetonové monolitické. V prvním patře je tříramenné, v dalších podlažích je přímé dvouramenné. Schodišťová monolitická deska tloušťky 160 mm je uložena pomocí konzol do tlumících podestových izobloků Bronze, které jsou uloženy v nosné obvodové konstrukci. Pro zajištění akustické pohody je schodiště zároveň pružně odděleno od nosného obvodového zdiva. Schodiště propojující dvůr s garážemi je navrženo jako železobetonové monolitické a je vetknuto do obvodových nosných stěn. A2.2.7 VÝPOČTY STROPNÍ DESKA D4 STROP NAD 1. PODLAŽÍM Empirický návrh H = 1/30 1/35 l = 216,7 185,7 l = 6500mm h d = 200 mm Zatížení stropní desky stálé zatížení: vrstva tl. [m] objemová tíha [kg/m 3 ] charakteristické zatížení [kn/m 2 ] parkety 0, ,080 lepidlo 0, ,048 betonová mazanina 0, ,15 separační folie 0, ,015 izolace 0, ,0750 ŽB deska 0, omítka 0, ,1 příčka 1,5 g k = 7,97kN/m 2 g d = g k. 1,35 = 10,76kN/m 2

24 užitné zatížení: - zatížení od provozu v bytě q k = 1,5 kn/m 2 q d = q k. 1,5 = 2,25 kn/m 2 P k = (g k + q k ) = 9,47kN/m 2 P d = (g d + q d ) = 13,01kN/m 2 ρ (h) = A s / (b. h) ρ (h) = / (1. 0,2) ρ (h) = 0,0031 ρ max = 0,04 M rd = A s. f yd. z z = 0,9. d = 0,9. 0,168 = 0,151 m M rd = , ,151 M rd = 40,44kNm Ohybový moment M v = (1/16). P d. l 2 = (1/16). 13,01. 6,5 2 M v = 34,35 knm M v = 34,35kNm M rd = 40,44kNm VYHOVUJE Navrženo: h=200 mm 4 Ø14 / m Návrh a posouzení výztuže ve vetknutí návrh: C = 25 mm Ø = 14 mm d 1 = c + Ø/2 = 32 mm d = h d 1 = = 168 mm součinitelé použitých materiálů: beton 30/37 f ck = 30 MPa f cd = (f ck /1,5) = 30/1,5 = 20 MPa ocel B500B f yk = 500 MPa f yd = (f yk /1,15) = 500/1,15 = 434,78 MPa µ = M v / b. d 2. f cd µ = (34, ) / (1. 0, ) µ = 0,0608 ω = 0,0619 A s1 = ω. b. d. α. (f cd /f yd ) A s1 = 0, , ( / 434, ) A s1 = 460 mm 2 Návrh: 4 Ø14 (A s = 616 mm 2 ) posouzení: ρ (d) = A s / (b. d) ρ (d) = / (1. 0,168) ρ (d) = 0,0037 ρ min = 0,0015

25 A2.3 TECHNICKÉ PROSTŘEDÍ BUDOV A2.3.1 NAPOJENÍ OBJEKTU NA INŽENÝRSKÉ SÍTĚ Inženýrské sítě vedou ulicí Tylova. Přípojky budou provedeny do předem připravených odboček. Napojovací body budou rozmístěny tak, aby přípojky vedly co nejkratší cestou ke stavebnímu objektu. A2.3.2 ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB A BYTOVÉ JEDNOTKY Bytové jednotky jsou vytápěny teplovodním nízkoteplotním otopným systémem s teplotním spádem otopné vody 50/40 C. Jako zdroj tepla je navržen kondenzační kotel Vaillant ecovit na zemní plyn o výkonu 35 kw s účinností 108%, který současně s vytápěním objektu zajišťuje i ohřev TV. Kotel je doplněn zásobníkem TV a expanzní nádobou. Otopná soustava je navržena jako dvoutrubková se spodním rozvodem ležatého potrubí s převládajícím horizontálním rozvodem. Potrubní rozvod je veden v podlahách. Do vytápěných místností jsou navržena otopná tělesa Korado výšky 300 mm, šířky 100mm a různých délek. V posledním nadzemním podlaží, které je propojeno s terasou, jsou navrženy podlahové konvektory. A KAVÁRNA Prostory kavárny i jejího zázemí jsou teplovzdušně vytápěny pomocí vzduchotechniky. VZT jednotka Electrodesign s max. výkonem 3400 m 3 /h s rekuperací je umístěna pod stropem přípravny kavárny. Ohřev vzduchu probíhá v ohřívacím dílu jednotky pomocí elektřiny. Ohřátý vzduch je do interiéru distribuován vzduchotechnickým potrubím za pomocí ventilátoru. VZT jednotka rovněž zajišťuje chlazení kavárny v letním období a větrání. A2.3.3 ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB VZT jednotka zajišťuje chlazení kavárny v letním období. A2.3.4 ZAŘÍZENÍ VZDUCHOTECHNIKY A BYTOVÉ JEDNOTKY přirozeně průvzdušností dveří, odvod odsávacím potrubím s osazeným ventilátorem. Odvětrávání koupelny a WC vede do samostatného kruhového potrubí o průměru 150 mm. Digestoře v kuchyních jsou napojeny na kruhové potrubí o průměru 150 mm a připojeny na samostatné kruhové potrubí o průměru 200 mm. A KAVÁRNA Prostory kavárny jsou větrány pomocí VZT jednotky. Do jednotky je vzduch přiváděn z prostoru nad střechou, odváděn je přes fasádu nad přístavkem.vzduchotechnické potrubí je navrženo obdélníkového průřezu z pozinkovaného plechu. Maximální rozměry potrubí pro přívod a odvod vzduchu dosahují 480x250 mm. Jako výdechový a nasávací prvek jsou zvoleny štěrbinové vyústky, které jsou umístěny u přívodního vzduchovodu a u nasávacího potrubí ve spodní části. Rozvody jsou zakryty podhledem. VÝPOČTY A DIMENZOVÁNÍ VZDUCHOTECHNIKY V p = V x n A = V p / (v x 3600) místnost Počet míst Potřeba [m 3 /os] Vp [m 3 /h] rychlost v [m/s] potrubí A [m 2 ] kavárna se ,116 (0,48x0,25 m) zázemím garáže ,112 (0,48x0,25 m) A2.3.5 ZAŘÍZENÍ ZDRAVOTNĚ TECHNICKÝCH INSTALACÍ A VODOVOD Na parcelu je přivedena vodovodní přípojka, která je ukončena vodoměrnou soustavou umístěnou v parteru budovy v technické místnosti. Vnitřní vodovod je napojen pomocí vodovodní přípojky profilu DN 40 z PVC, na veřejný vodovodní řád. Systém vnitřního vodovodu je navržen jako jednotný větvený se spodním rozvodem. Vnitřní vodovod je navržen z plastovéhopotrubí a je izolováno. Teplá voda je připravována centrálně pomocí kondenzačního kotle se zásobníkem teplé vody. Potrubí spodního rozvodu je vedeno převážně v podhledu nebo volně pod stropem. Stoupací potrubí je vedeno v šachtách. Rozvody k zařizovacím předmětům jsou vedeny v drážkách zdiva a předstěnách. Bytové jednotky v objektu jsou větrány přirozeně okny, nuceně je odváděn znehodnocený vzduch od digestoře nad sporákem a z prostoru koupelny a WC. V těchto prostorách je navržen podtlakový systém odvádění vzduchu. Přívod vzduchu je zajištěn

26 VÝPOČTY A DIMENZOVÁNÍ VODOVODNÍ PŘÍPOJKY zařizovací předmět jmenovitý výtok Q A [l/s] počet n WC 0,1 23 umyvadlo 0,2 35 sprcha 0,2 9 vana 0,3 11 dřez 0,2 13 pračka 0,2 11 myčka 0,2 8 bidet 0,1 6 hydrant 1 6 Q = Σ Q n Q D [l/s] 3,72 návrh potrubí DN 40 A KANALIZACE Odvodnění objektu je provedeno jednotným systémem. Kanalizační přípojka je navržena z PVC DN 250. Splašková a dešťová voda je odváděna přes revizní šachtu u hranice pozemku. Vedení vnitřních rozvodů bude provedeno z PVC potrubí. Připojovací potrubí je vedeno v předstěnách a v drážkách zdiva. Splaškové odpadní potrubí je umístěno ve stoupacích šachtách a je 1 m nad napojením do svodného potrubí opatřeno čistícími tvarovkami. Svodné potrubí je zavěšené v podhledu a dále vedeno pod stropem podzemního podlaží.přechody ze svislých odpadů na ležaté kanalizační svody budou provedeny pomocí dvou kolen 45 s mezikusem. Potrubí jsou odvětrána nad úroveň střešního pláště. Dešťová voda ze střechy bytového domu je odváděna pomocí dvou střešních vpustí a potrubí je vedeno ve stoupacích šachtách. Tato voda je pak odvedena do kanalizační stoky. Vydlážděná plocha dvora nad garážemi je vyspádována směrem k odvodňovacímu žlabu, který pojme povrchovou vodu. Voda, která skladbou prosákne je odvedena hydroizolací směrem ke dvěma vpustím. Žlab i vpustě jsou v podzemním podlaží spojeny pod stropem do svodného potrubí, které ústí do retenční nádrže umístěné v šachtě pro strom. Tato nádrž slouží k udržení vody na pozemku a zavlažování stromu. Je navržena s přepadem do kanalizace pro případ velkých nárazových srážek. Dešťová voda ze střechy přístavku je odváděna vpustí do podzemního podlaží, kde ústí do potrubí vedoucí také do retenční nádrže. Voda z rampy do garáží je odvedena žlabem k přilehlému terénu, kde je umožněno její vsáknutí. VÝPOČTY A DIMENZOVÁNÍ KANALIZAČNÍ PŘÍPOJKY zařizovací předmět výpočtový odtok DU počet n DU x n WC 2, umyvadlo 0, ,5 sprcha 0,8 9 7,2 vana 0,8 11 7,2 dřez 0, ,4 pračka 0,8 11 7,2 myčka 0,8 8 6,4 bidet 0,5 6 3 splaškové odpadní potrubí = K = 0,5 5,3 dešťové odpadní potrubí = r = 0,03 c = 1 A = 820 m 2 24,6 svodné jednotné potrubí A2.3.6 PLYNOVÉ ZAŘÍZENÍ = 0, ,9 návrh DN 200 Vnitřní plynovod je napojen nízkotlakou plynovodní přípojkou na uliční nízkotlaký řad. Přípojka je navržena z ocelového potrubí DN 32. HUP je umístěn v nice obvodové zdi objektu a obsahuje hlavní uzávěr plynu, plynoměr a regulátor tlaku plynu. Plyn je využíván k vytápění a ohřevu a teplé užitkové vody. Vnitřní rozvod plynu vede pouze do kotelny v 1.NP. Rozvod je proveden z ocelových bezešvých trubek, opatřený vůči korozi. Při prostupu konstrukcemi je plynovodní vedení vkládáno do plynotěsných chrániček.

27 PLYNOVÁ PŘÍPOJKA: # = $4 &/( ) #** 11 návrh DN 32 A2.3.7 ZAŘÍZENÍ ELEKTROTECHNIKY Objekt bude napojen na veřejnou elektrickou síť pomocí přípojky přes kabelovou odbočku. Přípojková skříň s hlavním domovním jističem a elektroměrem se nachází v nice obvodové zdi objektu. Za prostupem obvodovou konstrukcí je v prostoru zádveří umístěn hlavní domovní rozvaděč. Na něj jsou napojeny rozvaděče pro kotelnu, kavárnu, výtah a zázemí bytového domu. Na každém patře je navržen patrový rozvaděč, na který v nadzemních podlažích navazují bytové rozvaděče a v podzemním podlaží rozvaděče pro garáže, sklepy a výtah. Objekt disponuje jedním osobním výtahem pro bytová patra a jedním výtahem pro podzemní garáže. Jedná se o osobní výtahy SCHMITT bez strojovny. Nosnost výtahu je 830 kg, určený pro max. 8 osob. Vnitřní rozměry kabiny jsou 1100 x 1400 mm, výtah tedy může sloužit jako bezbariérový. Výtahy nejsou určeny pro evakuaci osob. A2.3.8 PEVNÝ DOMOVNÍ ODPAD Odpadní nádoby pro bytový dům jsou navrženy v nice průjezdu v obvodové zdi pod schodištěm. Pro odpady z kavárny je navržena zvláštní místnost v přístavku.

28 A2.4 POŽÁRNÍ BEZPEČNOST A2.4.1 ZKRATKY POUŽÍVANÉ DÁLE V TEXTU PÚ = požární úsek, SPB = stupeň požární bezpečnosti, PO = požární odolnost, POP = požární otevřená plocha, PUP = požárně uzavřená plocha, PNP = požárně nebezpečný prostor, CHÚC = chráněná úniková cesta, NÚC = nechráněná úniková cesta, NAP = nástupní prostor, PHP = přenosný hasicí přístroj A2.4.2 POPIS OBJEKTU Bytový dům s kavárnou se nachází v proluce v ulici Tylova v Písku. Dům má 5 nadzemních a jedno podzemní podlaží s garážemi. Skrz dům vede průjezd, ze kterého se vstupuje do bytové části i do kavárny. Všechny materiály a skladby požárně dělících a nosných konstrukcí jsou klasifikované DP1, konstrukční systém objektu je tedy nehořlavý. Bytový dům má jednu CHÚC typu A (CHÚC A 1), která je odvětrána přirozeně pomocí dvou otvíravých světlíků v nejvyšším podlaží nad schodištěm a v nejnižším podlaží vstupními dveřmi a jedním oknem. Otevírací mechanismus je vybaven dálkovým ovládáním - tlačítko na každém podlaží. Aktivace větrání je také zajištěna samočinně pomocí kouřového čidla v nejvyšším patře. Systém větrání je napojen na záložní zdroj (UPS) pro případ výpadku elektrické energie. Druhá CHÚC typu A (CHÚC A 2) se nachází v přístavku na dvoře a propojuje podzemní garáže s dvorem. Odvětrání je zajištěno nuceným přívodem vzduchu v garážích pomocí ventilátoru a v 1.NP pomocí samočinně otvíravého okna. Požární výška objektu je 13,95 m. A2.4.3 POŽÁRNÍ ÚSEKY, POŽÁRNÍ RIZIKO, STUPEŇ POŽÁRNÍ BEZPEČNOSTI Požární úseky objektu jsou zakresleny ve výkresech požární bezpečnosti, které jsou součástí dokumentace. Všechna instalační jádra a instalační šachty tvoří samostatné požární úseky ohraničené požárně dělícími konstrukcemi. Jedná se o rozvody nehořlavých látek v nehořlavém potrubí - SPB II. VÝPOČTY 1. NP: kavárna (se zázemím) p n = 30 kg/m 2 ;ps = 5 kg/m 2 ;a n = 1,15; a s = 0,9 a = 1,11; b = 1,44; c = 1 p v = 55,94 kg/m 2 SPB IV; technické označení N IV. sklad kavárny p n = 60 kg/m 2 ;p s = 2 kg/m 2 ;a n = 1,1; a s = 0,9 a = 1,09; b = 0,67; c = 1 p v = 45 kg/m 2 SPB III; technické označení N III. sklad odpadů kavárny p n = 60 kg/m 2 ; p s = 2 kg/m 2 ; a n = 1,1; a s = 0,9 a = 1,1; b = 0,65; c = 1 p v = 44 kg/m 2 SPB III; technické označení N III. sklad venkovního posezení p n = 75 kg/m 2 ; p s = 2 kg/m 2 ; a n = 1; a s = 0,9 a = 1; b = 0,9; c = 1 p v = 69 kg/m 2 SPB IV; technické označení N IV. kotelna p n = 15 kg/m 2 ; p s = 2 kg/m 2 ; a n = 1,1; a s = 0,9 a = 1; b = 0,67; c = 1 p v = 12,3 kg/m 2 SPB II; technické označení N II. kočárkárna p v = 15 kg/m 2 určení požárního zatížení přímo, bez výpočtu SPB II; technické označení N II. úklidová místnost p v = 15 kg/m 2 určení požárního zatížení přímo, bez výpočtu SPB II; technické označení N II NP: byty p v = 40 kg/m 2 určení požárního zatížení přímo, bez výpočtu SPB III; technické označení N 02.01(po N )- III.

29 1. PP: garáž p v = 15 kg/m 2 určení požárního zatížení přímo, bez výpočtu SPB II; technické označení P II. sklepy p v = 45 kg/m 2 určení požárního zatížení přímo, bez výpočtu SPB III; technické označení P III. A2.4.4 POŽADOVANÁ POŽÁRNÍ ODOLNOST STAVEBNÍCH KONSTRUKCÍ A JEJICH DRUH konstrukce poznámka místnost SPB požadovaná odolnost požární stěny a stropy v nadzemních podlažích byty III. REI 45 DP1 kavárna sklad kavárny sklad odpadů IV. III. III REI 60 DP1 REI 45 DP1 REI 60 DP1 REI 60 DP1 sklad posezení IV. kotelna II. REI 30 DP1 kočárkárna II. REI 30 DP1 úklid.místnost II. REI 30 DP1 CHÚC A 1 II. REI 30 DP1 CHÚC A 2 II. REI 30 DP1 v posledním NP byty III. REI 30 DP1 v podzemním podlaží garáž sklepy II. III. R 45 DP1 R 60 DP1 obvodové stěny zajišťující stabilitu objektu v NP byty III. REW 45 DP1 kavárna sklad kavárny sklad odpadů sklad posezení IV. III. III. IV. REW 60 DP1 REW 45 DP1 REW 45 DP1 REW 60 DP1 zajišťující stabilitu v posledním NP zajišťující stabilitu v podzemním podlaží kočárkárna II. REW 30 DP1 úklid. místnost II. REW 30 DP1 CHÚC A 1 II. REW 30 DP1 CHÚC A 2 II. REW 30 DP1 byty III. REW 30 DP1 garáž sklepy II. III. R 45 DP1 R 60 DP1 požární uzávěry v nadzemních podlažích byty III. EI 30 DP3 kavárna sklad kavárny IV. III. EW 30 DP3 EW 30 DP3 sklad odpadů III. EW 30 DP3 sklad posezení IV. EW 30 DP3 kotelna II. EI 15 DP3 kočárkárna II. EI 15 DP3 úklid. místnost II. EI 15 DP3 CHÚC A 1 II. EI 15 DP3 CHÚC A 2 II. EI 15 DP3 v posledním NP v podzemním podlaží byty sklepy III. III. EI 30 DP3 EW30 DP3 nosné konstrukce uvnitř PÚ zajišťující stabilitu byty III. REI 45 DP1 objektu v NP uvnitř PÚ zajišťujícího stabilitu byty III. REI 30 DP1 objektu v posledním NP uvnitř požárního úseku zajišťující stabilitu objektu v PP garáž II. R 45 DP1 A2.4.5 SKUTEČNÁ POŽÁRNÍ ODOLNOST NAVRŽENÝCH STAVEBNÍCH KONSTRUKCÍ A SVISLÉ KONSTRUKCE Obvodové a vnitřní nosné konstrukce jsou železobetonové stěny tloušťky 200 mm, přičemž obvodová stěna je zateplená minerální vlnou tloušťky 160 mm. Požární odolnost dle výrobce REI 180 DP1 vyhovuje. Nosné konstrukce v garáži jsou tvořeny železobetonovými stěnami tloušťky 300 mm a sloupy 300 x 600 mm. Požární odolnost dle výrobce R 180 DP1 vyhovuje. Požárně dělící konstrukce jsou také tvořeny příčkami Porotherm tloušťky 150 mm. Požární odolnost dle výrobce REI 120 DP1 vyhovuje. A VODOROVNÉ KONSTRUKCE Stropní konstrukce a nosná konstrukce ploché střechy jsou navrženy jako železobetonové monolitické desky o tloušťce 200 mm. Dle ČSN stropní železobetonová deska s krytím tahové výztuže 20 mm a tloušťkou desky minimálně 120 mm vykazuje požární odolnost 180 minut vyhovuje.

30 A INSTALAČNÍ ŠACHTY Instalační šachty v objektu tvoří samostatné požární úseky a jsou zařazené do II. SPB. Požadovaná požární odolnost je EI 30 DP1. Šachty jsou vyzděné cihlami Porotherm. Požární odolnost podle výrobců EI 90 DP1 vyhovuje. A POŽÁRNÍ UZÁVĚRY OTVORŮ Požární uzávěry jsou navrženy tak, aby vyhověly požadavkům vyplývajícím z návrhu. A POŽÁRNÍ PÁSY Celá skladba je klasifikována jako DP1. Tepelná izolace objektu je tvořena minerální vlnou. Požární výška objektu je vyšší než 12 m, požární vodorovné pásy šířky 900 mm i svislé pásy výšky 900 mm jsou dodrženy. Objekt svým PNP nezasahuje do sousedních objektů. A KONSTRUKCE STŘECHY, STŘEŠNÍ PLÁŠŤ Střešní plášť nemusí vykazovat požární odolnost, protože leží na konstrukci stropu s požární odolností. A2.4.6 ÚNIKOVÉ CESTY V bytovém domě je CHÚC typu A. Z bytů je zajištěn únik právě přes tuto CHÚC, délka NÚC v bytech je maximálně 15,5 m. Únik z kavárny je umožněn přímo do otevřeného prostranství s mezní délkou NÚC 16 m. Únik z garáží je umožněn schodištěm v přístavku - CHÚC typu A, mezní délka NÚC v garážích je 29 m. Navržený objekt vyhovuje z hlediska mezních délek i šířek únikových cest. požární úsek m² počet počet osob podle PD koeficient součet počtu osob byt A ,5 6x6x1,5 = 54 byt B 47, ,5 3x3x1,5 = 14 byt C 115, ,5 2x7x1,5 = 21 garáž ,5 1x23x0,5 = 12 kavárna ,5 1x50x1,5 = 75 obsazení objektu 176 posouzení kritického místa Schodiště u= E s K E [os.] 89 s 1,0 K [os./1 pruh] 120 u 0,74 min. 1,5 pruhu Navrhnuté schodiště 1,1 m = 2 pruhy VYHOVUJE A2.4.7 ODSTUPOVÉ VZDÁLENOSTI A POŽÁRNĚ NEBEZPEČNÝ PROSTOR Obvodová stěna je svojí skladbou klasifikována jako nehořlavá DP1, jedná se tak o PUP.Posuzujeme tedy jen jednotlivé otvory v konstrukci, které jsou klasifikovány jako POP.Tam, kde dosahuje koef. p o 40 %, uvažujeme o POP s koef. p o = 100 %. Výsledné grafické znázornění odstupových vzdáleností je zobrazeno ve výkresové příloze. POSOUZENÍ Severní fasáda kavárna p v = 55,94 kg/m 2 p o = 56,9% (>40%) d = 10,2 m PNP zasahuje do sousedních objektů na východní straně do přístavku, na západní straně do divadla. Na zasklení kavárny bude tedy použito požární sklo. byty p v = 40 kg/m 2 p o = 26% (<40%) okno 1 - d=1,87 m okno 2 - d=1,11 m PNP nezasahuje do sousedních objektů. Jižní fasáda kavárna (zázemí) p v = 55,94 kg/m 2 p o = 20% (<40%) okno 2 d=1,23 m PNP nezasahuje do sousedních objektů. úklidová místnost p v = 15 kg/m 2 p o = 25% (<40%) okno 2 d=0,68 m PNP nezasahuje do sousedních objektů.

31 byty p v = 40 kg/m 2 p o = 35,25% (<40%) okno 1 - d=1,87 m okno 3- d=2,76 m PNP nezasahuje do sousedních objektů. A2.4.8 ZAŘÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH Nástupní plocha se nachází před bytovým domem, šířka NAP jsou 4 m a délka 16 m. Objekt bude vybaven vnitřními odběrnými místy v podobě hydrantů, které budou mít tvarově stálou hadici o průměru 19 mm. Na každém poschodí je umístěn jeden hydrant, vždy na viditelném místě v prostoru CHÚC. V prostorách celého objektu je navržena elektronická požární signalizace a nouzové osvětlení. PHP Na každém poschodí se nachází jeden PHP v prostorách chodby. Dva hasicí přístroje jsou v podzemním podlaží - jeden pro garáže, jeden pro sklepy. Další hasicí přístroj se bude nacházet v kavárně. Ekonomické riziko Index pravděpodobnosti vzniku a rozšíření požáru P 1 = p 1 c p 1 1 c 0,8 P 1 = 0,8 Index pravděpodobnosti rozsahu škod způsobených požárem P 2 = p 2 S k 5 k 6 k 7 p 2 0,09 k 5 2,24 k 6 1 k 7 2 P 2 = 275,4 Mezní hodnoty 0,11 P 1 0, ,5 P 2 0,11 0,8 11,04 VYHOVUJE 2 3 P P 1-0,1 275,4 1721,5 VYHOVUJE A2.4.9 POŽÁRNÍ BEZPEČNOST GARÁŽÍ zatřízení garáží plocha garáže 658 m 2 počet míst 23 podle druhu vozidel skupina 1 podle seskupení odstavných stání hromadné podle možnosti větrání částečně otevřené podle druhu paliva vozidla kapalná paliva podle umístění vestavěné nejvyšší počet stání v 1 požárním úseku 135 Mezní půdorysná plocha S max = P 2, MEZNÍ p 2 k 5 k 6 k 7 S max = 4270 m 2 S max S 4270 m m 2 VYHOVUJE Požární riziko pozn. určení ekvivalentní doby trvání požáru přímo, bez výpočtu τ e = 15 min τ e [min] = p v [kg/m 2 ] p v = 15 kg/m 2 SPB II

32 A2.5 REALIZACE STAVEB A2.5.1 INFORMACE O ROZSAHU A STAVU STAVENIŠTĚ, NÁVRH TRVALÝCH ZÁBORŮSTAVENIŠTĚA JEHO PŘEDPOKLÁDANÉ ÚPRAVY, OPLOCENÍ, TRVALÉDEPONIE A MEZIDEPONIE, PŘÍJEZDY A PŘÍSTUPY NA STAVENIŠTĚSVAZBOU NA VNĚJŠÍ DOPRAVNÍ SYSTÉM, VJEZDY A VÝJEZDY. Bytový dům s kavárnou je navržen do proluky v Tylově ulici v Písku. V současnosti je toto místo využíváno jako parkoviště. Dům má 5 nadzemních podlaží a jedno podzemní podlaží s garážemi. Návrh zpracovává i část vnitrobloku a zasahuje až do proluky v Tyršově ulici, kde se nachází dva nízkopodlažní objekty, které navrhuji odstranit. Obě proluky se propojí odstraněním zdi mezi nimi. Proluka v Tyršově ulici by se v budoucnu měla zastavět adekvátní zástavbou. Parcela o ploše 2100 m 2 je mírně svažitá směrem k jihu. Celý pozemek bude jednotně vydlážděn a doplněn zelení. Kvůli budování rampy a přístavku nového objektu bude odstraněn plot vedlejší budovy a bude nahrazen stěnami nových objektů a novým plotem. K přístupu a příjezdu na staveniště bude využit především vjezd z Tyršovy ulice. Přístupný bude také zábor v Tylově ulici. A2.5.2 NÁVRH POSTUPU VÝSTAVBY ŘEŠENÉHO POZEMNÍHO OBJEKTU V NÁVAZNOSTI NA OSTATNÍ STAVEBNÍ OBJEKTY Příprava území Nejdříve dojde k demolici dvou nízkopodlažních objektů v Tyršově ulici a zdi oddělující proluky.poté dojde k odstranění současných povrchů na parcele. Pozemkem vede kanalizační přípojka ke sportovní hale, která bude zaslepena a nahrazena novou z Tyršovy ulice. Bytový dům v Tylově ulici Zemní práce - vyhloubení stavební jámy - stavební jáma bude zajištěna mikrozáporovým pažením s vrstvou stříkaného betonu - ve styku stavební jámy s přilehlými budovami budou jejich základové konstrukce zajištěny tryskovou injektáží Základové konstrukce - provedení vrstvy podkladního betonu - betonáž železobetonové vany o tloušťce 600 mm z vodostavebního betonu - provedení prostupů a vyhloubení rýh pro budoucí TZB Vertikální nosné konstrukce spodní stavby - kombinovaný konstrukční systém, monolitický železobeton - obvodové stěny tl. 300 mm, vnitřní nosné stěny tl. 200 mm, sloupy o průřezu 300 x 600 mm - schodiště propojující garáže s dvorem - monolitické železobetonové Horizontální nosné konstrukce spodní stavby - obousměrně pnutá stropní deska tl. 250 mm, monolitický železobeton Vertikální nosné konstrukce vrchní stavby - obousměrný stěnový konstrukční systém, monolitický železobeton - stěny tl. 200 mm - schodiště v bytovém domě - monolitické železobetonové, uloženo podestovými konzolami do akustických izobloků Bronze v nosných obvodových stěnách komunikačního jádra - vyzdění výtahové šachty z prolévaných betonových tvárnic Horizontální nosné konstrukce vrchní stavby - jednosměrně pnuté stropní desky tl. 200 mm, monolitický železobeton Uložení přípojek - uložení přípojek kanalizace, vodovodu, plynovodu a elektrického napětí Zastřešení - provedení skladby nepochozí střechy bytového domu a přístavku s klasickým pořadím vrstev a montáž odvodňovacích vpustí - provedení skladby provozní střechy nad garážemi s klasickým pořadím vrstev a montáž odvodňovacího žlabu a vpustí Osazení stavebních otvorů - montáž dveří a oken v obvodové konstrukci Hrubé vnitřní práce - vyzdění a montáž příček - provedení rozvodů TZB - provedení hrubých podlah - položení tepelné nebo kročejové izolace a poté roznášecí vrstvy betonové mazaniny

33 - provedení hrubých omítek - osazení zárubní - montáž sádrokartonových podhledů Obvodový plášť - montáž vynášecích kotev HALFEN provětrávaného pláště - montáž tepelné izolace z minerální vlny - vyzdění vnějšího obvodového pláště z režných cihel KLINKER - na vystupujících čelech bytového domu, v průjezdu a na přístavku provedení kontaktního pláště Dokončovací práce - provedení finálních omítek a nátěrů - montáž zábradlí a dalších zámečnických prvků - osazení prvků TZB - provedení nášlapných vrstev podlah Vnější povrchové úpravy - oplechování oken - umístění světel - aplikace finální fasádní omítky na čelech budovy, v průjezdu a na přístavku A2.5.3 NÁVRH ZDVIHACÍCH PROSTŘEDKŮ, NÁVRH VÝROBNÍCH, MONTÁŽNÍCH A SKLADOVACÍCH PLOCH PRO TECHNOLOGICKÉ ETAPY ZEMNÍ KONSTRUKCE, HRUBÁ SPODNÍ A VRCHNÍ STAVBA Návrh zdvihacího prostředku zdvihaný náklad hmotnost [kg] překonávaná vzdálenost [m] bednění pro stěny bednění pro sloupy bednění pro stropy svazek výztuže koš na beton paleta cihel Klinker paleta betonových tvárnic požadovaný poloměr jeřábu pro manipulaci je 35 m - určujícím nákladem pro návrh zdvihacího prostředku je bednění pro stropy (1000 kg / 35 m) Návrh výrobních, montážních a skladovacích ploch na staveništi - plocha pro automix 9 x 3 = 27 m 2 - plocha pro předávku betonu - 3 x 3= 9 m 2 - plocha pro skladování a ošetření bednění: - stropní deska na 1 záběr = 337 m 2 - bednění pro stropy Peri Multiflex - 6,5 x 6 = 39 m 2 (nahradí menší bednění pro sloupy) - bednění pro stěny Peri Trio 4,7 x 12 = 56,4 m 2 -skládka výztuže - 8 x 4 = 32 m 2 -skládka cihel Klinker - 3,5 x 3,5 = 12,25 m 2 -skládka betonových tvárnic - 3,5 x 3,5 = 12,25 m 2 - kancelář - 2,5 x 6 = 15 m 2 - šatna - 2,5 x 6 = 16 m 2 - WC - 1,2 x 1,2 = 1,44 m 2 - koupelna a WC - 2 x 2 = 4 m 2 - uzamykatelný sklad pro stroje a nářadí - 2 x 2 = 4 m 2 - plocha pro jeřáb - 5,4 x 5,4 = 29,16 m 2 (základna 4,2 x 4,2 m; ochranné pásmo 0,6 m) A2.5.4 NÁVRH ZAJIŠTĚNÍ A ODVODNĚNÍ STAVEBNÍ JÁMY Základová spára objektu je v hloubce 4200 mm - nachází se pod hladinou podzemní vody. Horninové podloží v hloubce základové spáry tvoří jílovitá písčitá hlína. Plocha stavební jámy je přibližně 805 m 2. Ve stísněném prostoru proluky je navrženo mikrozáporové pažení z ocelových trubek vzdálených od sebe 500 mm. Na pažení se poté aplikuje stříkaný beton o tloušťce 100 mm, který vyrovná povrch a bude tak sloužit jako jedna strana bednění pro bílou vanu. Pažení jde do hloubky 6200 mm a je jištěno pomocí kotev. Základy sousedících objektů v proluce jsou zajištěny pomocí tryskové injektáže. Odvodnění stavební jámy je zajištěno pomocí čerpací studny. A2.5.5 NÁVRH TRVALÝCH ZÁBORŮ STAVENIŠTĚ S VJEZDY A VÝJEZDY NA STAVENIŠTĚ A VAZBOU NA VNĚJŠÍ DOPRAVNÍ SYSTÉM Vjezd i výjezd ze staveniště je naplánován z jednosměrné Tyršovy ulice. V Tylově ulici bude proveden přístupný trvalý zábor, který zachová průjezdný profil této jednosměrné komunikace. Oplocení staveniště nebude provedeno podél sportovní haly, kde se počítá s následnou opravou fasády. Navržen věžový jeřáb Liebherr 42 K.1. - maximální zatížení kg na maximální vyložení 36 m
