1 TITULNÍ LIST Akce: Novostavba RD manželů Ježkových Beroun parc.č. 1410/121 Stavebník: Manželé JEŽKOVI Nad Paloučkem Beroun - město Místo stavby: Beroun kat.č. 1410/121 Stupeň PD: Projekt pro stavební povolení Část dokumentace: Zařízení zdravotně technických instalací Zodpovědný zástupce: Ing. Miloslav Dvořák Zodpovědný projektant části: Jiří Kapalín Datum zpracování: únor 2011

2 Seznam příloh: Zařízení zdravotně technických instalací Poř.č. č. výkr. Popis form A4 Textová část: 1. Titulní list 1 2. Seznam příloh 1 3. Technická zpráva 5 4. Specifikace materiálu a prací Výkresová část: 5. ZT0 Situace kanalizace,vodovod 2 6. K1 Půdorys 1 NP kanalizace 6 7. K2 Půdorys 2 NP kanalizace 3 8. K3 Řezy splaškové kanalizace 4 9. K4 Řezy dešťové kanalizace V1 Půdorys 1 NP vodovod V2 Půdorys 2 NP vodovod V3 Axonometrie vodovodu CELKEM:

3 Technická zpráva: Zařízení zdravotně technických instalací 1. Stávající stav: 1a.Kanalizace: Ve veřejné komunikaci je provedena veřejná splašková kanalizace, ze které je pro parcelu č.kat. 1410/121 provedena přípojka splaškové kanalizace z trub PVC 150 mm, kde je ukončena revizní šachtou PVC Ø 400 mm žlábkovou. 1b. Vodovod: Ve veřejné komunikaci je proveden veřejný vodovod, ze kterého je pro parcelu č.kat. 1410/121 provedena vodovodní přípojka z trub PE 32/3,0 mm, kde je ukončena v armaturní šachtě PE Ø 1200 mm. 2.Navrhované řešení: 2a. Kanalizace: Objekt rodinného domu bude odvodněn oddílnou kanalizací. Dešťové odpadní vody ze střechy objektu RD, skladu a přilehlých teras budou odvodněny navrhovanou dešťovou kanalizací. Plochá střecha RD bude odvodněna dešťovým vtokem HL 63 a vnitřním dešťovým odpadem se svodem D1-D1 provedeným pod podlahu 1 NP. Střecha skladu a přístřešky teras budou odvodněny klempířskými žlaby a odpady D2-D4 na úroveň UT, kde budou odpady zaústěny do lapačů krytiny HL 600-DN 100 mm. Od lapačů krytiny budou provedeny ležaté svody se zaústěním svodu D2-D2 do svodu D1-D1, který je proveden pod UT vlastního pozemku se zaústěním do navrhované vsakovací jámy. Návrh velikosti a úprava vsakovací jámy: Odvodňovaná plocha střech 214 m² = 0,0214 ha

4 Koeficient odtoku 0,9 Intenzita deště 10 min 200 l/sec/ha Odtok z odvodňované plochy za 10 min Q10=0,0214x0,9x200x600=2312 l = 2,32 m³ Vsakovací jáma navržena o objemu 6,3 m³ už.objemu včetně zásypu štěrkem. Jáma zvolena o rozměrech hl. od zaústění 1,0 m a plochy 2,5 x 2,5 m. Zásyp jámy cca 0,5 m pod UT ke dnu bude proveden štěrkem o zrnitosti 80 mm. Dešťová kanalizace bude provedena z trub odpadních hrdlových, ležaté svody (potrubí uložené v zemi) bude z PVC pro uložení do země a vnitřní dešťový odpad (stoupačka D1) bude provedena z trub fy Poloplast typu POLO-KAL 3 S (vysoce zvukově izolující potrubí).montáž tohoto potrubí musí být provedena dle požadavků fy Poloplast! Potrubí uložené v zemní rýze vně objektu i pod objektem musí být v celé délce podsypáno v tl. 10 cm a obsypáno 20 cm nad vrch potrubí pískem, případně jemným recyklátem. Před provedením obsypů je nutno na instalaci kanalizace provést zkoušky nepropustnosti vodou s vystavením protokolu o úspěšnosti. Čistitelnost kanalizace je zajištěna pomocí tvarovky s otvorem pro čištění navržené na vnitřním dešťovém odpadu D1 cca 1,0 m nad podlahou přízemí a z lapačů krytiny D2- D4. Ležaté svody dešťové kanalizace jsou navrženy tak, aby ležely v rostlém terénu. Pokud bude potrubí uloženo v násypu (část svodu D1-D1 ) je nutno v této části svod podbetonovat na úroveň rostlého terénu. Splaškové odpadní vody od zařizovacích předmětů situovaných na úrovni 2 NP budou připojovacím potrubím sváděny do navrhovaných stoupaček 2-5. Stoupačky 2a3 budou ukončeny bez odvětrání cca 1,0 m nad podlahou 2 NP a stoupačky 4 a 5 budou ventilačním potrubím odvětrány nad střechu objektu RD. Ventilační potrubí stoupačky 5 bude v podhledu 2 NP propojeno s ventilačním potrubím stoupačky 4 a nad střechu bude vyústěno ventilační potrubí stoupačky 4, kde bude ukončeno ventilační hlavicí. Zařizovací předměty situované na úrovni 1 NP budou připojovacím potrubím odvodněny do navrhovaných stoupaček a klesnutí pod podlahu 1 NP, kde budou od stoupaček a klesnutí provedeny ležaté svody s vyústěním hlavního svodu 1-1 pod UT vně objektu.

5 Hlavní svod bude zaústěn do stávající revizní šachty Ø 400 mm na ukončení stávající přípojky splaškové kanalizace. Jako materiálu bude použito trub odpadních hrdlových v zemi z PVC pro uložená do země a nad podlahou 1 NP bude použito trub fy Poloplast. Stoupačky a potrubí provedené pod stropem 1 NP bude fy Poloplast typu POLO-KAL -3S (vysoce zvukově izolující. Montáž tohoto potrubí musí být provedena dle požadavků fy Poloplast! Potrubí uložené v zemní rýze musí být v celé délce podsypáno v tl. 10 cm a obsypáno 20 cm nad vrch potrubí pískem případně jemným recyklátem. Čistitelnost kanalizace bude zajištěna z RŠ na kanalizační přípojce a pomocí tvarovek s otvorem pro čištění, které budou osazeny na navrhovaných stoupačkách 4 a 5. Před zakrytím potrubí je nutno na instalaci provést zkoušky nepropustnosti vodou s vystavením protokolu o úspěšnosti. 2b. Vodovod: Na vodovodní přípojce z veřejného vodovodu bude v armaturní šachtě instalována vodoměrová sestava s vodoměrem pro komerční měření (viz příloha této zprávy). Z armaturní šachty bude pod UT vlastního pozemku proveden domovní vodovod z trub PEHD-100 SDR-11-D32/3,0 mm se zaústěním do 1NP objektu. Pod podlahou 1 NP bude proveden přechod PE/OC 32/1 a v nice 150/150 mm nad podlahou 1 NP osazen HUV v objektu kulový kohout DN 25 mm. Od HUV bude proveden v tepelné izolaci podlahy 1 NP v objektu RD rozvod k navrhovaným zařizovacím předmětům situovaným na úrovni 1 NP a ke stoupačce VS do 2 NP. Na úrovni 2 NP budou ležaté rozvody SV provedeny v izolaci podlahy 2 NP k navrhovaným zařizovacím předmětům a k ohřevu TVU. Ohřev TVU pro dřez kuchyně situovaný na úrovni 1 NP bude prováděn lokálně v místech spotřeby pomocí tlakového ohřívače fy Stiebel typu SHU 5Si o objemu 5 l osazeném pod dřezem. Na potrubí SV bude před napojením na ohřívač osazena zabezpečovací armatura fy Stiebel typu SVMT, jejíž přepad bude sveden nad syfon dřezu. Ohřev TV pro ostatní zařizovací předměty situované na úrovni 1 NP i 2 NP bude prováděn centrálně a dvoustupňově. (Požadavek stavebníka).

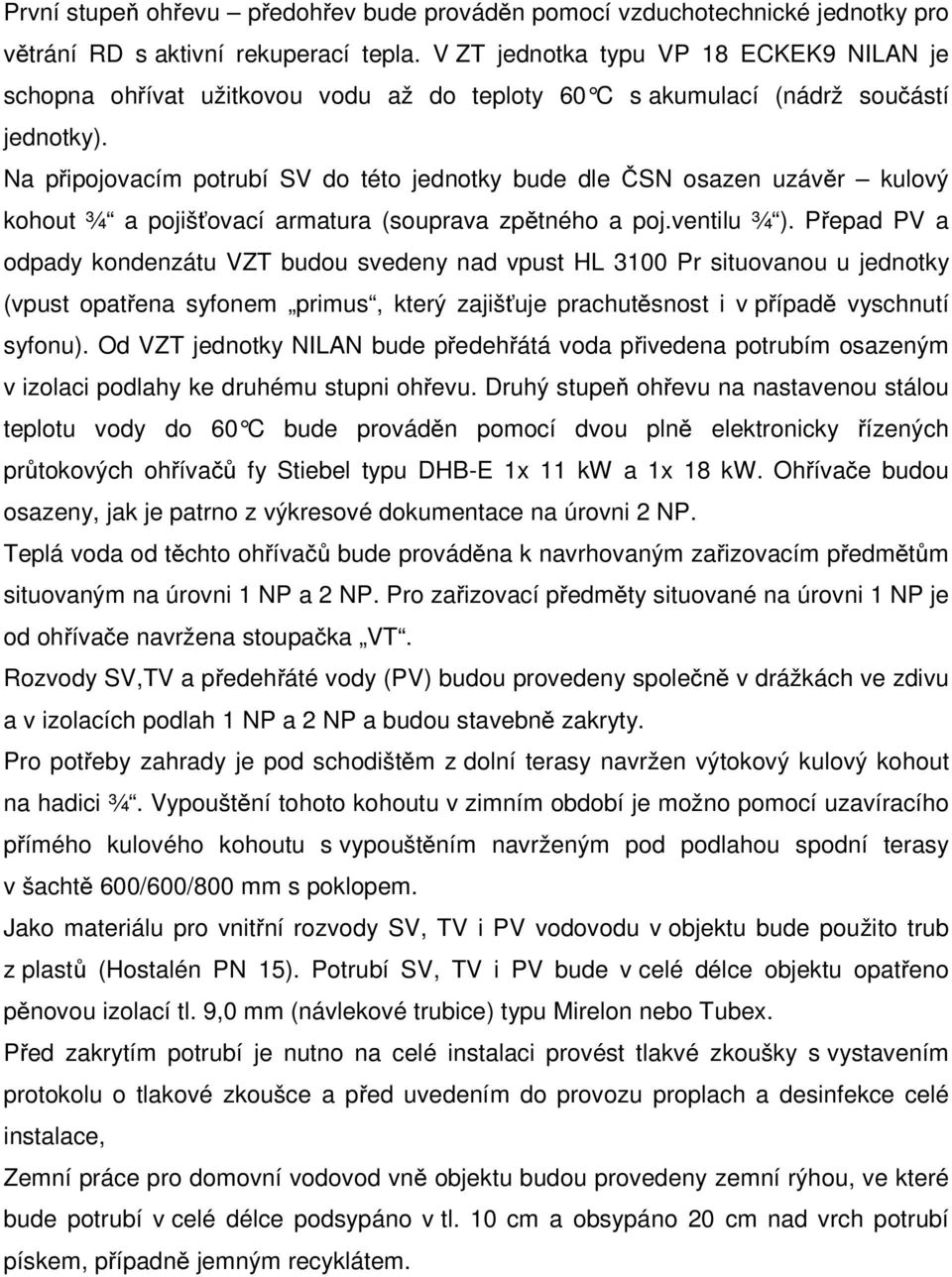

6 První stupeň ohřevu předohřev bude prováděn pomocí vzduchotechnické jednotky pro větrání RD s aktivní rekuperací tepla. V ZT jednotka typu VP 18 ECKEK9 NILAN je schopna ohřívat užitkovou vodu až do teploty 60 C s akumulací (nádrž součástí jednotky). Na připojovacím potrubí SV do této jednotky bude dle ČSN osazen uzávěr kulový kohout ¾ a pojišťovací armatura (souprava zpětného a poj.ventilu ¾ ). Přepad PV a odpady kondenzátu VZT budou svedeny nad vpust HL 3100 Pr situovanou u jednotky (vpust opatřena syfonem primus, který zajišťuje prachutěsnost i v případě vyschnutí syfonu). Od VZT jednotky NILAN bude předehřátá voda přivedena potrubím osazeným v izolaci podlahy ke druhému stupni ohřevu. Druhý stupeň ohřevu na nastavenou stálou teplotu vody do 60 C bude provád ěn pomocí dvou plně elektronicky řízených průtokových ohřívačů fy Stiebel typu DHB-E 1x 11 kw a 1x 18 kw. Ohřívače budou osazeny, jak je patrno z výkresové dokumentace na úrovni 2 NP. Teplá voda od těchto ohřívačů bude prováděna k navrhovaným zařizovacím předmětům situovaným na úrovni 1 NP a 2 NP. Pro zařizovací předměty situované na úrovni 1 NP je od ohřívače navržena stoupačka VT. Rozvody SV,TV a předehřáté vody (PV) budou provedeny společně v drážkách ve zdivu a v izolacích podlah 1 NP a 2 NP a budou stavebně zakryty. Pro potřeby zahrady je pod schodištěm z dolní terasy navržen výtokový kulový kohout na hadici ¾. Vypouštění tohoto kohoutu v zimním období je možno pomocí uzavíracího přímého kulového kohoutu s vypouštěním navrženým pod podlahou spodní terasy v šachtě 600/600/800 mm s poklopem. Jako materiálu pro vnitřní rozvody SV, TV i PV vodovodu v objektu bude použito trub z plastů (Hostalén PN 15). Potrubí SV, TV i PV bude v celé délce objektu opatřeno pěnovou izolací tl. 9,0 mm (návlekové trubice) typu Mirelon nebo Tubex. Před zakrytím potrubí je nutno na celé instalaci provést tlakvé zkoušky s vystavením protokolu o tlakové zkoušce a před uvedením do provozu proplach a desinfekce celé instalace, Zemní práce pro domovní vodovod vně objektu budou provedeny zemní rýhou, ve které bude potrubí v celé délce podsypáno v tl. 10 cm a obsypáno 20 cm nad vrch potrubí pískem, případně jemným recyklátem.

7 4. Závěrem: Předložená projektová dokumentace je zpracována dle platných předpisů a ČSN, jichž je třeba dbát i při provádění prací na stavbě spolu s připomínkami dohlížecích a schvalovacích orgánů. Práce na stavbě musí být provedeny odborně a smí být provedeny pouze osobou oprávněnou při dodržení všech předpisů o bezpečnosti práce a předpisů požárních. V Rudné únor 2011 Vypracoval: Jiří Kapalín
