MENDELOVA UNIVERZITA V BRNĚ

Transkript

1 MENDELOVA UNIVERZITA V BRNĚ LESNICKÁ A DŘEVAŘSKÁ FAKULTA ÚSTAV NÁBYTKU, DESIGNU A BYDLENÍ Konstrukce variabilního stolu pro domácí užití (samostatná příloha - technická dokumentace) DIPLOMOVÁ PRÁCE 2012/2013 Bc. Rostislav Daněk

2 Prohlašuji, že jsem diplomovou práci na téma: Konstrukce variabilního stolu pro domácí užití zpracoval sám a uvedl jsem všechny použité prameny. Souhlasím, aby moje diplomová práce byla zveřejněna v souladu s 47b Zákona č. 111/1998 Sb., o vysokých školách a uložena v knihovně Mendelovy univerzity v Brně, zpřístupněna ke studijním účelům ve shodě s Vyhláškou rektora MENDELU o archivaci elektronické podoby závěrečných prací. Autor kvalifikační práce se dále zavazuje, že před sepsáním licenční smlouvy o využití autorských práv díla s jinou osobou (subjektem) si vyžádá písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla dle řádné kalkulace. V Brně, dne: podpis studenta

3 Poděkování: Rád bych poděkoval především Ing. Zdeňku Holoušovi, Ph.D za cenné rady a vedení práce, ale také všem, kteří mne při psaní této práce podporovali. Děkuji také svým rodičům za podporu v průběhu celého studia.

4 Abstrakt Autor: Rostislav Daněk Název práce: Konstrukce variabilního stolu pro domácí užití Abstrakt: V diplomové práci je zkoumána problematika variabilního nábytku se zaměřením na nábytek stolový. V práci jsou shrnuty informace a požadavky, které jsou pro tento typ výrobků stanoveny příslušnými normami. Dále jsou zde uvedeny příklady existujících tipů řešení variabilního stolového nábytku. Úkolem práce je vlastní návrh konstrukce variabilního stolu, který vychází z rešerše obdobných řešení na trhu. Klíčová slova: stolový nábytek, konstrukce, variabilita, funkce, ergonomie Autor: Rostislav Daněk Title of the work: The design of construction of multifunctional table for domestic use Abstract: The topic of the Diploma thesis involves the problematic of variable furniture, focusing on table furniture. The thesis summarizes technical requirements, that are specified by the Standards for this kind of products. The work also submits examples of existing multifunctional table furniture solution sorts. The thesis task is creation of an original design of multifunctional table. The design is derived from a research of analogous solutions, that are available on the market. Key words: table furniture, construction, variability, funcion, ergonomy

5 Obsah ABSTRAKT ÚVOD CÍL PRÁCE A METODIKA VARIABILNÍ NÁBYTEK LEHACÍ NÁBYTEK Lůžka vysouvací Sklápěcí lůžka Lůžkové pohovky SEDACÍ NÁBYTEK VARIABILNÍ DĚTSKÝ NÁBYTEK STOLOVÝ NÁBYTEK Stoly s možností zvětšování horní desky Výškově nastavitelné stoly Vyklápěcí stoly Výsuvné stoly TYPOLOGIE STOLOVÉHO NÁBYTKU STOLY BEZ PŘÍDAVNÝCH DESEK STOLY S PŘÍDAVNÝMI DESKAMI MATERIÁL NORMATIVNÍ POŽADAVKY MATERIÁLY NA BÁZI DŘEVA KOVY PLASTY SKLO KONSTRUKCE STOLOVÉHO NÁBYTKU NORMATIVNÍ POŽADAVKY KONSTRUKČNÍ SPOJE STOLOVÉHO NÁBYTKU Konstrukce nosné části stolu Spojení nosné části se stolovou deskou ROZMĚRY STOLOVÉHO NÁBYTKU ERGONOMIE ANTROPOMETRIE... 35

6 7. 3. ROZMĚRY JÍDELNÍCH STOLŮ ROZMĚRY PRACOVNÍCH STOLŮ REŠERŠE OBDOBNÝCH ŘEŠENÍ SEKRETÁŘ FLATMATE VÝKLOPNÝ STŮL PICTURE TABLE POLOHOVATELNÝ STOLEK NESTABLE STOLEK S VÝKLOPNÝMI DESKAMI OCCA ZVĚTŠOVACÍ STŮL FACILE VYKLÁPĚCÍ STŮL PIANO TABLE STOLEK RANDOM SKLÁDACÍ STŮL STŮL GLOBE VYHODNOCENÍ REŠERŠE VLASTNÍ ŘEŠENÍ VARIANTA ŘEŠENÍ Č VARIANTA ŘEŠENÍ Č VARIANTA ŘEŠENÍ Č POPIS VLASTNÍHO ŘEŠENÍ POUŽITÉ MATERIÁLY Základní materiály Pomocné materiály POUŽITÁ KONSTRUKCE KALKULACE VLASTNÍCH NÁKLADŮ DISKUZE ZÁVĚR THE SUMMARY ZDROJE LITERATURA NORMY INTERNETOVÉ ZDROJE SEZNAM OBRÁZKŮ SEZNAM PŘÍLOH... 67

7 1. Úvod Množství komfortu, které byt či dům svým obyvatelům poskytuje, je do značné míry dáno velikostí a efektivitou využití jeho prostoru. Právě velikost bytu, společně s lokalitou jeho umístění, technickým vybavením a dalšími faktory utváří kvalitu bydlení. Kvalita bydlení pak zásadním způsobem odráží kvalitu života každého jedince. Vlastní bydlení pro člověka v dnešní době znamená nejen bezpečný úkryt před nástrahami a nebezpečími okolního světa nebo místo, kde dochází k uspokojování základních biologických potřeb, ale i prostor k rozvíjení mezilidských vztahů či celkové regeneraci po náročném pracovním procesu. Prostory, ve kterých si lidé zařizují svá obydlí, se v posledních letech často zmenšují. I když by se mohlo zdát, že vlivem stagnující populace ve vyspělých zemích tomu bude právě naopak. Tento fakt je zapříčiněn vysokou cenou stavebních pozemků a nákladnou výstavbou. Zvyšující se ceny energií a s nimi související nárůst nákladů na vytápění a provoz domácnosti nutí lidi při výběru bydlení zvolit často poněkud menší obydlí, než tomu bylo ještě v poměrně nedávné minulosti. Je zcela zřejmé, že tento trend bude i nadále pokračovat a to zejména ve velkých městech, kdy je již dnes kvalitní bydlení velmi drahou záležitostí. Vývoj naznačuje, že množství obyvatel měst bude i nadále narůstat. S tímto faktem související úbytek životního prostoru je potřeba řešit. Úkolem architektů a výrobců nábytku je tedy vyřešit problém s nedostatkem místa a umožnit tak lidem kvalitní bydlení na menších plochách, než bývalo dříve zvykem. Jedním z možných způsobů efektivnějšího využití prostoru v bytech je jejich vybavení takovým nábytkem, který se přizpůsobí aktuálním potřebám člověka. Takovýto variabilní nábytek může buďto sdružovat více funkcí (jídelní/společenský stůl, lůžko/pohovka, apod.) nebo může být řešen tak, aby nezabíral příliš místa, pokud není používán (sklápěcí postele, apod.). 1

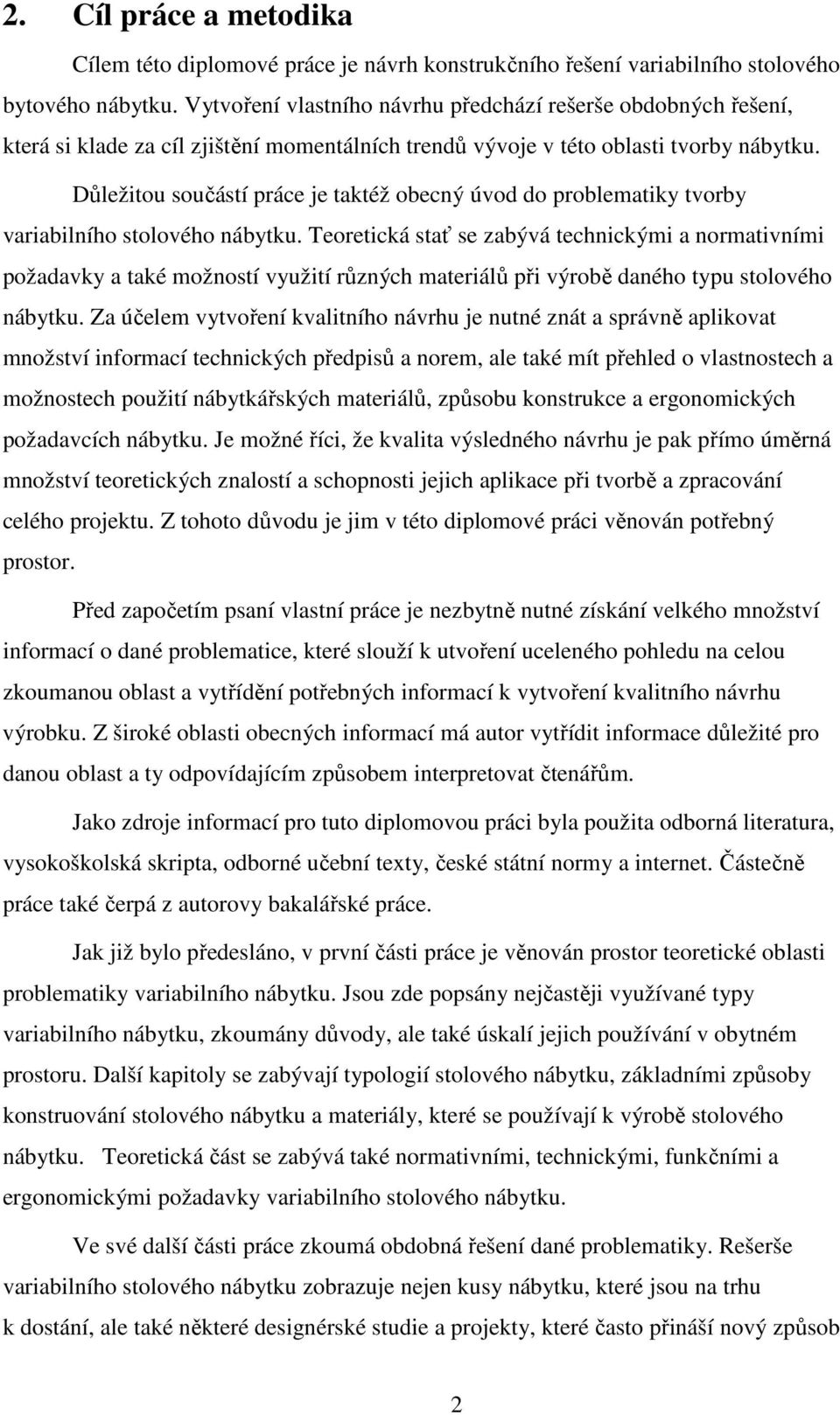

8 2. Cíl práce a metodika Cílem této diplomové práce je návrh konstrukčního řešení variabilního stolového bytového nábytku. Vytvoření vlastního návrhu předchází rešerše obdobných řešení, která si klade za cíl zjištění momentálních trendů vývoje v této oblasti tvorby nábytku. Důležitou součástí práce je taktéž obecný úvod do problematiky tvorby variabilního stolového nábytku. Teoretická stať se zabývá technickými a normativními požadavky a také možností využití různých materiálů při výrobě daného typu stolového nábytku. Za účelem vytvoření kvalitního návrhu je nutné znát a správně aplikovat množství informací technických předpisů a norem, ale také mít přehled o vlastnostech a možnostech použití nábytkářských materiálů, způsobu konstrukce a ergonomických požadavcích nábytku. Je možné říci, že kvalita výsledného návrhu je pak přímo úměrná množství teoretických znalostí a schopnosti jejich aplikace při tvorbě a zpracování celého projektu. Z tohoto důvodu je jim v této diplomové práci věnován potřebný prostor. Před započetím psaní vlastní práce je nezbytně nutné získání velkého množství informací o dané problematice, které slouží k utvoření uceleného pohledu na celou zkoumanou oblast a vytřídění potřebných informací k vytvoření kvalitního návrhu výrobku. Z široké oblasti obecných informací má autor vytřídit informace důležité pro danou oblast a ty odpovídajícím způsobem interpretovat čtenářům. Jako zdroje informací pro tuto diplomovou práci byla použita odborná literatura, vysokoškolská skripta, odborné učební texty, české státní normy a internet. Částečně práce také čerpá z autorovy bakalářské práce. Jak již bylo předesláno, v první části práce je věnován prostor teoretické oblasti problematiky variabilního nábytku. Jsou zde popsány nejčastěji využívané typy variabilního nábytku, zkoumány důvody, ale také úskalí jejich používání v obytném prostoru. Další kapitoly se zabývají typologií stolového nábytku, základními způsoby konstruování stolového nábytku a materiály, které se používají k výrobě stolového nábytku. Teoretická část se zabývá také normativními, technickými, funkčními a ergonomickými požadavky variabilního stolového nábytku. Ve své další části práce zkoumá obdobná řešení dané problematiky. Rešerše variabilního stolového nábytku zobrazuje nejen kusy nábytku, které jsou na trhu k dostání, ale také některé designérské studie a projekty, které často přináší nový způsob 2

9 řešení problému v této oblasti. Rešerše zkoumá vybrané kusy nábytku z pohledu jejich funkčnosti, ale také technických, konstrukčních a materiálových řešení. Další část práce tvoří popis tvorby vlastního konstrukčního řešení variabilního stolu pro domácí užití. Jsou zde zdůvodněna popsána a zdůvodněna použitá řešení. Poslední část práce je řešena jako samostatná příloha, která obsahuje příslušnou technickou dokumentaci výkresy, kusovníky a dokumenty potřebné ke stanovení výrobních nákladů na daný výrobek. 3

10 3. Variabilní nábytek Nábytek je běžně koncipován tak, aby plnil pouze jednu funkci, pro kterou je vyroben (skříň ukládání věcí, židle sezení). Jsou však případy, zejména při zařizování malých prostor, kdy uživatel potřebuje, aby byl nábytek po funkční nebo rozměrové stránce více variabilní a umožňoval tak lepší využití prostoru, případně se přizpůsobil aktuálním potřebám člověka. V následující kapitole jsou popsány jednotlivé typy variabilního nábytku, včetně uvedení příkladů a popisu úskalí použití. Celá kapitola je však zaměřena především na stolový variabilní nábytek, ostatním typům nábytku je věnován omezený prostor. Obrázek 1 Návrh řešení malého prostoru pomocí variabilního nábytku, zdroj: 4

11 3.1. Lehací nábytek Spánek je jednou ze základních biologických potřeb člověka a lůžko tedy nepostradatelným kusem nábytku, který podmiňuje kvalitu bydlení. Správně konstruovaný lehací nábytek přispívá nejen k regeneraci organismu během spánku, ale i ke kvalitnímu sexuálnímu životu. Plocha, kterou lůžko zabírá, je ve vztahu k obytnému prostoru poměrně veliká (na jednoho obyvatele asi 1,8 m 2 ). To může být zvláště v malých bytech problém. Plochu lůžka nelze příliš zmenšit bez negativního dopadu na kvalitu spánku. Využití plochy postele k jinému účelu, než je spánek, v průběhu dne nepřipadá příliš v úvahu. Jediným řešením, které se tedy k získání žádoucího prostoru nabízí, je zmenšení plochy postele v době, kdy není používána. To vyžaduje buď složení, sklopení nebo zasunutí lůžka, což však může mít za následek nedostatečné odvětrání lůžkovin. 5

12 Lůžka vysouvací Tento systém je znám již z gotiky, kdy bylo pod postelí mnohdy zasunuto lůžko pro občasné přespání návštěv. 1 V dnešní době se nejčastěji jedná o dvě ložné plochy zasunuté pod sebou. Při rozložení se spodní plocha vysune. Po vysunutí však nejsou plochy ve stejné výšce, tento problém lze v případě potřeby vyřešit použitím podpěrného zařízení. Úspora místa je v tomto případě 50%. U nás je toto řešení méně obvyklé. Je více rozšířené ve skandinávských zemích. 2 Používány jsou také systémy vysouvání ložní plochy ze skříně. Obrázek 2 Výsuvná postel, zdroj: 1 BRUNECKÝ,P. Dějiny a bydlení 1. vyd. Brno: Mendelu Brno, s. ISBN s. 2 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 6

13 Sklápěcí lůžka Sklápěcí lůžka byla hromadně vyráběna v 30. letech minulého století. Využívají speciálních mechanismů pro překlopení z horizontální do vertikální polohy, ve které zabírají pouze 20 25% původní půdorysné plochy. Takové postele bývají umístěny buď u stěny anebo v nice. Postel není třeba po použití vždy sklápět (sklopí se při potřebě prostoru příjímání návštěv, cvičení, apod.). 3 Rozlišujeme: 1) Lůžka sklopná horizontálně lůžko se vyklápí kolem delší osy většinou za pomoci otočných čepů. Při konstrukci otočných mechanismů je třeba dbát bezpečnosti uživatele (nebezpečí přiskřípnutí a následného zranění prstů a končetin). 3 2) Lůžka sklopná vertikálně tento způsob volí v případě dvojlůžek, která se vyklápí kolem kratší osy. Vinou vyšší váhy, která ztěžuje vyklápění a vyšší setrvačnosti, která by mohla být příčinou zranění při sklápění postele, je třeba pohyblivé mechanismy konstruovat takovým způsobem, který zajistí bezpečnou a snadnou obsluhu (pružinové mechanismy, písty, apod.). 3 Obrázek 3 Horizontálně sklopné lůžko, zdroj: s. 3 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 7

14 Lůžkové pohovky Lůžkové pohovky funkčně vycházejí z běžných pohovek na sezení. K funkci sezení je zde prostřednictvím různých rozkládacích mechanismů přidána možnost, většinou občasného, přespání. Svou konstrukcí a provedením by lůžkové pohovky měly umožňovat jak pohodlné sezení, tak i pohodlný spánek. V ideálním případě by mělo být zajištěno správné odvětrávání lůžkovin i sedací plochy. 4 Obrázek 4 Lůžková pohovka, zdroj: s. 4 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 8

15 3.2. Sedací nábytek Sedací nábytek slouží k podpoře lidského těla při sezení. Svými rozměry a tvarem by měl podporovat správné držení těla. Účelem sedacího nábytku je podpora správného držení těla jak při práci, tak při relaxaci vsedě. 5 Ve většině domácností se nachází řada typů sedacího nábytku (židle, lavice, křesla, aj.). Tyto běžné typy nábytku však některým uživatelům nemusí stačit při výkonu všech jejich potřeb. Oblíbené je tak využití skládacího nábytku zejména zahradního. Dále je možno využít části nábytku, například lavic nebo křesel, k ukládání věcí. Obrázek 5 Skládací židle, zdroj: Obrázek 6 Variabilní židle/schůdky, zdroj: s. 5 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 9

16 3. 3. Variabilní dětský nábytek Požadavky kladené na dětský nábytek se neustále zvyšují a začíná mu být věnována náležitá pozornost. Dětský nábytek je specifický nejen potřebou zvýšené bezpečnosti, ale i nároky ergonomickými. Nároky na velikost nábytku se u dětí mění tak rychle, že je dosti neefektivní vybavovat dětský pokojík neustále novým nábytkem dle aktuální potřeby. Efektivnější způsob zařízení dětského pokoje může představovat variabilní nábytek, který s dítětem roste podle aktuálních potřeb. Správná dětská židle pomáhá předcházet nemocem pohybového aparátu v pozdějším věku. Neméně důležitý je i stůl, který by měl odpovídat potřebám dítěte, které se podle jeho věku mění (hraní, učení, studium, atd.). 6 Obrázek 7 Tzv. rostoucí dětský nábytek, zdroj: 6 KANICKÁ, L. -- HOLOUŠ, Z. Nábytek Typologie, základy tvorby. 1. vyd. Praha: Grada Publishing, a.s., s. STAVITEL. ISBN

17 3. 4. Stolový nábytek Stůl je nedílnou součástí každé domácnosti. Ve většině domácností se tento typ nábytku vyskytuje v několika různých modifikacích. Pokud není v bytě dostatek prostoru pro umístění všech potřebných typů stolového nábytku, je dobré využít takový kus stolového nábytku, který se přizpůsobí aktuálním potřebám uživatelů bez nutnosti snížení komfortu. Variabilní stoly mohou zajišťovat více různých funkcí - například kombinovat funkci společenskou a jídelní. K tomu je potřeba změna výšky stolu, popřípadě i změna velikosti stolové desky tak, aby nebyl omezen komfort stolování Stoly s možností zvětšování horní desky Jedná se o nejpoužívanější typ variabilního stolového nábytku. Použití těchto stolů je známo už z dob renesance, kdy sloužily především při hostinách. Podobný účel plní dodnes, kdy jsou využívány k pořádání rodinných oslav a podobným akcím, při kterých se u stolu sejde více lidí, než je obvyklé. Ke zvětšování stolové desky se používá celá řada konstrukčních řešení (výsuvný, výklopný, kulisový systém a celá řada dalších). Všechny tyto systémy musí být konstruovány tak, aby byly pro uživatele bezpečné a měly by být také snadno ovladatelné. Obrázek 8 Stůl s přídavnými středovými deskami, zdroj: 11

18 Výškově nastavitelné stoly Díky výškové nastavitelnosti může jeden stůl plnit celou řadu funkcí například funkci společenského stolku v nejnižší poloze může nastavením odpovídající výšky nahradit funkce jídelního či pracovního stolu. Na obrázku číslo 9 je stůl, který lze díky nůžkové konstrukci noh výškově nastavovat a používat tak jako společenský nebo jídelní stůl. Stůl je vybaven přídavnými deskami a v rozloženém stavu je určen až pro 8 lidí. Na obrázku číslo 10 je stolek, který lze díky výškové nastavitelnosti a možnosti naklápění využít pro občasnou práci s notebookem nebo jako odkládací stolek. Obrázek 9 Výškově nastavitelný stůl s možností zvětšení horní desky, zdroj: Obrázek 10 Výškově nastavitelný stolek s možností naklápění horní desky, zdroj: 12

19 Vyklápěcí stoly Pracovní plochy vyklápěcích stolů jsou v době, kdy nejsou využívány, ve vertikální poloze. Díky tomu zbytečně nezabírají prostor. Takový stůl může být buď jako samostatný kus nábytku připevněn ke stěně nebo může být součástí většího nábytkového celku. Výklopné stoly jsou často využívány jako přechodná domácí pracoviště takzvané home office. Vyřizování e - mailů a další činnosti na počítači jsou dnes již každodenní rutinou většiny lidí. Současná výpočetní technika je již tak skladná, že není nutné, aby narušovala a zabírala prostor na zvláštním stolku vyčleněném v rohu místnosti. Výklopné stolky jsou často vybaveny také úložným prostorem pro kancelářské potřeby i výpočetní techniku včetně řešení přívodu elektrické energie. Obzvláště v malých bytech pak mohou být použity například jídelní výklopné stoly. V případě použití výklopných stolků je nezbytné jejich řádné zajištění proti převržení. Obrázek 11 Stolek s výklopnou deskou, zdroj: 13

20 Výsuvné stoly Zejména v případě nedostatku místa lze v interiéru využít také stolky, které je možné pomocí zvláštního kování vysouvat z korpusů skříňového nábytku. Takové stolky jsou zpravidla menších rozměrů, protože výsuvné kování bývá často dimenzováno na váhu do30 kg. To ale nemusí výt pravidlem. Rozměry stolové desky mohou být do jisté míry limitovány hloubkou skříně. Celý systém musí být řešen tak, aby nemohlo dojít k převržení skříně, ze které je stůl vysouván (připevnění ke zdi). Obrázek 12 Výsuvný jídelní stolek, zdroj: 14

21 4. Typologie stolového nábytku Kolem jídelního stolu se v minulosti soustřeďoval společenský život celé rodiny. Postupem času se díky diverzifikaci lidských potřeb vyvinula řada typů stolového nábytku. Dle jejich prostředí, v němž jsou používány, je rozdělujeme na: - Bytové stoly jídelní, společenské, hrací, odkládací, toaletní a servírovací stolky - Restaurační stoly jídelní, společenské, hrací, servírovací, aj. - Kancelářské stoly pracovní, konferenční, aj. - Školní stoly do poslucháren, laboratoří, aj. - Stoly venkovní zahradní, campingové, aj. - Speciální stoly různé druhy pracovních stolů se specifickými rozměry a členěním 7 Podle převládajícího materiálu můžeme stoly rozdělit na: - Stoly dřevěné z rostlého dřeva, aglomerovaných, překližovaných konstrukčních desek, apod. - Stoly kovové z rozličných druhů kovů, ocelí a litin - Stoly skleněné z tvrzeného nebo vrstveného bezpečnostního skla - Stoly plastové z polykarbonátu, polypropylenu, polymethylmethakrylátu, apod. - Stoly z jiných materiálů z různých druhů kamene, keramiky, aj s. 7 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 8 BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN

22 Podle účelu použití v dnešních interiérech rozlišujeme: - Jídelní stoly - Společenské stolky - Servírovací stolky - Hnízdové stolky - Konzolové stoly - Odkládací stolky - Noční stolky - Pracovní stolky - Hrací stolky Stoly bez přídavných desek Tímto názvem označujeme stoly, které nejsou zkonstruovány takovým způsobem, který umožňuje zvětšování horní desky. Stoly bez přídavných desek jsou nejčastěji konstruovány jako rozebírací (demontovatelné). A to zejména z důvodu snížení nákladů na přepravu, snazšího skladování a manipulace BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, s. 16

23 4.2. Stoly s přídavnými deskami Jedná se o stoly, které svou konstrukcí dovolují uživateli, v případě potřeby, zvětšení stolové desky. Zvětšování stolové desky umožňují různé vytahovací, roztahovací, výsuvné, otočné a jiné mechanizmy a systémy. Podle způsobu zvětšování horní desky dělíme stoly na: 1) Stoly s přídavnými plochami na hranách nepohyblivých základních desek 2) Stoly s přídavnými plochami na hranách pohyblivých základních desek 3) Stoly s dělenými základními deskami a středovými vložkami 4) Stoly s otočnými a překlopnými deskami Stoly s přídavnými deskami jsou díky své variabilitě řadou zákazníků upřednostňovány. Takový stůl je ve složené poloze běžně používán ke stolování rodiny a nezabírá zbytečně velký prostor. V rozložené poloze pak uživatelům poskytuje komfort pro příjímání návštěv, či pořádání domácích oslav. Podmínkou je snadná a bezpečná obsluha zvětšovacího mechanismu stolu. Běžně lze horní desku stolu zvětšit o % oproti běžnému stavu. U některých systémů to může být i více s. 11 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 17

24 5. Materiál Materiál, z něhož je výrobek zhotoven, zásadním způsobem ovlivňuje nejen vzhled výrobku, ale i jeho technické vlastnosti, způsob výroby, cenu a v neposlední řadě také konstrukci. 12 Výběr vhodných materiálů je jedním z klíčových kroků při navrhování nového výrobku. Nelze univerzálně říci, že některý materiál je dobrý a jiný naopak špatný. Spíše hodnotíme vhodnost aplikace materiálu pro konkrétní použití. V nábytkářské praxi se vyskytuje široká škála materiálů, které jsou běžně používány na konkrétní aplikace a jejich vlastnosti a tedy i vhodnost pro daný účel jsou ověřené. Na každý materiál je potřeba pohlížet z několika různých hledisek, neboť každý materiál je definován souborem řady vlastností. Tyto vlastnosti můžeme pro zjednodušení zařadit do 3 skupin: 1) Technická kritéria: Soubor fyzikálních, mechanických a chemických vlastností materiálu, které jej předurčují pro danou oblast použití. Ukazují schopnost materiálu plnit účel, ke kterému je používán. Pro materiály určené k výrobě nábytku zohledňujeme zejména tyto vlastnosti: - Hustota - Modul pružnosti (v tahu, tlaku, ohybu a smyku) - Lomová houževnatost - Tuhost - Tvrdost povrchu - Odolnost vůči vlhkosti - Odolnost vůči chemickým látkám KŘUPALOVÁ, Z. Nauka o materiálech. Praha: Sobotáles, ISBN s s. 13 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 18

25 2) Estetická kritéria: Použitý materiál určuje vzhled výrobku. Každý materiál lze opracovat řadou technologických postupů a vytvořit tak rozličné tvarosloví výrobků. Daný architektonický koncept tak přímo vychází z výběru materiálů a možností jejich opracování (řezání, ohýbání, lisování, atd.). Dalším faktorem jsou vlastnosti, kterými na nás působí povrch výrobku, jako jsou: - Barva - Textura - Lesk - Vůně 14 3) Ekonomická kritéria: Cenová dostupnost materiálu tvoří jednu z položek výrobních nákladů a tedy i konečné ceny daného výrobku. Při výběru materiálu je ale nutné zohlednit nejen pořizovací cenu vlastního materiálu, ale také náklady na jeho zpracování. Je také třeba brát zřetel na náklady, spojené se zaváděním nových, doposud nepoužívaných materiálů do výroby. 14 Jak již bylo řečeno, k výrobě nábytku se používá široká škála různorodých materiálů, které jsou produktem jak dřevařských, tak i jiných odvětví. Význam nedřevěných materiálů ve výrobě nábytku stoupá od počátku 20. století až do současnosti. Z hlediska použití na výrobku dělíme materiály na: - Materiály základní - Materiály pomocné Základní materiály tvoří hlavní podstatu výrobku a určují jeho hlavní vlastnosti, jako jsou vzhled, konstrukce, technologie výroby, cena, a jiné. Zejména se používá materiálů na bázi dřeva, kovů, plastů, a dalších. Pomocné materiály doplňují svými vlastnosti základní materiál a dotvářejí tak výrobek. Jedná se o lepidla, materiály povrchové úpravy a nábytkové kování s. 14 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 15 KŘUPALOVÁ, Z. Nauka o materiálech. Praha: Sobotáles, ISBN s

26 5.1. Normativní požadavky 1) Nábytek musí být vyroben z konstrukčních desek, materiálů a pomocných látek vhodných pro předpokládaný účel použití 2) Rozhodující vlastnosti materiálů, určených k výrobě nábytku, musí být v souladu s příslušnými technickými normami nebo s údaji uvedenými v materiálových listech výrobků. 3) Materiály použité za účelem speciální funkce výrobku musí mít pro daný účel použití protokol o provedení příslušných zkoušek oprávněným pracovištěm. 4) Materiály, u nichž je riziko styku s vodou nebo vodní párou, musí být použity takovým způsobem, aby nedocházelo k jejich porušení a změně během dlouhodobého užívání výrobku 5) Zcela koncepčně nové materiály lze v nábytkářské výrobě používat až po prověření a doporučení zkušebny s příslušnou autorizací. 6) Pro výrobu nábytku musí být užito materiálů, které jsou ve shodě s příslušnou technickou normou, certifikátem či jiným právním předpisem. 7) Hodnocení bezpečnosti použitých materiálů je posuzováno na základě odborných znalostí, které jsou známé v době zahájení výroby. Použité materiály nesmí svými technickými, hygienickými, zdravotními, biologickými, emisními, požárními a jinými znaky způsobit ohrožení zdraví spotřebitelů, kteří běžným způsobem výrobek užívají. Materiály, jimiž je materiál utvářen, nesmí být příčinou vzniku elektrických polí a statické elektřiny, jejichž následkem může dojít ke zranění. 8) Nábytek ze dřeva musí být vyroben z materiálů, které nejsou biologicky narušeny nebo z materiálů vysoušených delší dobu při teplotě nad 60 C nebo jiným způsobem ošetřených proti škůdcům. 9) Vlhkost dřevěných materiálů musí odpovídat vlhkosti prostředí, do kterého je výrobek určen. V případě nábytku do interiéru je předepsaná vlhkost dřeva 7 10%. 10) Kovové součásti, spojovací materiál a kování musí být chráněny před korozí minimálně pro prostředí se stupněm korozní agresivity C3 podle normy ČSN EN ISO ) Skleněné části nábytku musí být ze skla bezpečnostního. 20

27 12) Materiály použité k výrobě nesmí patologicky působit na zdraví pracovníků, kteří s nimi přijdou do styku během vlastní výroby, přepravy, či skladování. 13) Při použití nových materiálů musí být před zahájením výroby stanoveny vhodné pracovní postupy a způsob ochrany zdraví při práci 14) Za ekologicky šetrné jsou považovány materiály z obnovitelných nebo přírodě blízkých surovin a také materiály, při jejichž zpracování, používání a likvidaci není ohroženo životní prostředí. 15) Likvidace odpadů ze zpracovaných materiálů musí být provedena v souladu s příslušným právním předpisem. institut, ČSN Nábytek - Bezpečnostní požadavky. Praha: Český normalizační 17 ČSN Dřevěný nábytek - Technické požadavky. Praha: : Český normalizační institut, BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN

28 5. 2. Materiály na bázi dřeva Dřevo je pro své vlastnosti zřejmě nejdéle používaným materiálem ve výrobě nábytku. Díky výborným mechanickým vlastnostem, dobré dostupnosti a poměrně snadnému opracování bylo po staletí k výrobě nábytku využíváno dřevo nejvíce ze všech dostupných materiálů. I přes nástup řady nových materiálů, jsou dnes stále materiály na bázi dřeva nejvíce využívané, a to jak při výrobě nábytku stolového, tak i při výrobě nábytku obecně. 19 1) Rostlé dřevo: Zejména díky dobrým mechanickým vlastnostem je rostlé dřevo při výrobě stolového nábytku využíváno především na výrobu podnoží. Z dřevěných přířezů je vyráběn tvarově rozličný sortiment noh, lubů, trnoží, výztuží a nákližků. Konstrukční desky vyrobené z rostlého dřeva spárovky jsou vhodné k výrobě horních desek stolů. Dřevěné dílce jsou spojovány nejčastěji lepením, v případě potřeby rozebíratelných spojů se využívá různých druhů šroubů a matic, ale také jiných druhů spojovacího kování. Nevýhodou rostlého dřeva je jeho hygroskopicita. Vlivem výkyvů vlhkosti může docházet ke tvarovým změnám dílců. Dřevěné komponenty nábytku určeného do interiéru musí být vysušeny na 7 10%. 2) Překližované materiály: Vyrábí se slepením více vrstev jednoho nebo různých materiálů. Ve srovnání s rostlým dřevem mají různé výhody- zejména tvarovou stálost. Překližované konstrukční desky (překližky, BIO desky, voštinové desky a laťovky) jsou vhodné k použití na horní desky stolů. Dílce vyrobené z tvarových překližek a lamel je možné použít jako komponenty podnoží stolového nábytku KŘUPALOVÁ, Z. Nauka o materiálech. Praha: Sobotáles, ISBN s BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN

29 3) Aglomerované materiály: Aglomerované materiály jsou vytvořeny spojením rozmělněné dřevní hmoty. V nábytkářském průmyslu se nejčastěji využívají dřevotřískové a dřevovláknité desky. Tyto konstrukční materiály se nejčastěji používají k výrobě stolových desek. Povrchy aglomerovaných materiálů jsou dokončovány fóliemi, lamináty, dýhami nebo nátěrovými hmotami. Způsob dokončení má zásadní vliv na estetické a technické vlastnosti povrchu (odolnost vůči oděru, chemikáliím, atd.) Kovy Vlastnosti kovů se od vlastností dřevěných materiálů podstatným způsobem odlišují. To je důvod, proč má kovový nábytek tolik odlišný vzhled i konstrukci než například nábytek dřevěný. Využití kovů ve výrobě nábytku má dlouhou historii, která sahá až do starověku, kdy byl v oblibě zejména nábytek bronzový. 22 Kovy se na nábytku vyskytují jako základní materiály v podobě celokovových konstrukcí skříní, podnoží nábytku a podobně. Jako doplňkových materiálů se využívá různých druhů spojovacích, uzavíracích a jiných druhů kování. Kovové prvky nábytku jsou vyráběny strojírenskými technologiemi, například odléváním, kováním, tažením, válcováním nebo třískovým obráběním. Kovové prvky jsou spojovány svařováním, nýtováním nebo jinými způsoby. Povrchy kovů jsou dokončovány různými druhy nátěrů, smaltů, pomocí elektrolytického pokovení (nejčastěji chromem) nebo elektrochemickým upravením povrchu HRÁZSKÝ, J. -- KRÁL, P. Kompozitní materiály na bázi dřeva. Část 1. Aglomerované materiály. Skriptum Brno MZLU v Brně s HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, s. 23 KOPECKÝ Z., Učební text k předmětu: Kovové konstrukce nábytku a mechanizmy, Brno

30 1) Oceli Ocel je materiál s hmotnostním podílem železa vyšším, než je podíl jiného prvku a podílem uhlíku nižším než 2%. Pro výrobu nábytku se využívá konstrukčních ocelí s obsahem uhlíku cca 0,8%. K výrobě nábytku do prostor s vysokými nároky na údržbu hygieny se využívají vysoce legované nerezové oceli. Ostatní ocelové prvky pro nábytek musí být povrchově upraveny tak, aby odolávaly prostředí se stupněm korozní agresivity C3. 24 Ocelové prvky mohou být na stolovém nábytku aplikovány jak na stolové desky (nerezové oceli), tak i na podnože (legované oceli). 25 2) Litiny Mají obsah uhlíku vyšší než 2%. Používají se na méně namáhané konstrukce jsou křehké. Jsou vhodné k výrobě tvarově komplikovaných výrobků. Při výrobě stolového nábytku se jich využívá zejména k výrobě podnoží. 25 3) Neželezné kovy a jejich slitiny Měď, bronzu a jejich slitin se využívá při výrobě dekorativních prvků kování, například úchytek, klik podobně. Hliník a jeho slitiny se využívají zejména při výrobě zahradního nábytku, který musí odolávat korozi a být lehce přenosný BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN KOPECKÝ Z., Učební text k předmětu: Kovové konstrukce nábytku a mechanizmy, Brno

31 5. 4. Plasty Plasty patří mezi organické látky, jejichž podstatu tvoří makromolekuly. V jejich chemické struktuře převládají uhlík a vodík, mohou však obsahovat i jiné molekuly. Výchozí surovinou pro výrobu většiny druhů plastů je ropa. Při výrobě nábytku se nejčastěji uplatňují termoplasty, které lze v zahřátém stavu tvarovat ohýbáním, litím, svařováním, či lisováním. 26 Největší přednosti plastů jsou nízká cena, jednoduchost opracování, odolnost, snadná údržba a vysoká pevnost při poměrně nízké váze. Při výrobě nábytku se používají v širokém spektru oblastí. Možné je použít desek z plastů (polykarbonát, polymethylmethakrylát), vodících lišt a tvarových profilů (polyetylen, polypropylen), nábytkových hran (akrylonitril - butadien styren), dekorativních fólií atd.. Tvarosloví, barevnost a vlastnosti výrobků z plastu mohou být díky jejich vlastnostem velmi rozmanité NUTSCH, W. a kol. Příručka pro truhláře. 2. vyd. Praha: Sobotáles, s. ISBN KOPECKÝ Z., Učební text k předmětu: Kovové konstrukce nábytku a mechanizmy, Brno

32 5. 5. Sklo Sklo se vyrábí tavením křemičitého písku, sody, vápence a případně dalších přídavků v závislosti na druhu skla. Sklo má velmi vysokou odolnost vůči působení fyzikálních i chemických vlivů. Nevýhodou skla je jeho křehkost. Pro nábytkářské aplikace je tedy žádoucí použití bezpečnostních skel. Ta se vyrábí buď tvrzením, nebo vrstvením skel za použití polyvinylbutyralových fólií. 28 Tabule skla se běžně vyrábí v tloušťkách 3 40 mm. K výrobě nábytku je možné využít skla upraveného pískováním, leptáním, tlačením nebo také skla s aplikovanou dekorativní či barevnou fólií NUTSCH, W. a kol. Příručka pro truhláře. 2. vyd. Praha: Sobotáles, s. ISBN KŘUPALOVÁ, Z. Nauka o materiálech. Praha: Sobotáles, ISBN s

33 6. Konstrukce stolového nábytku Konstrukci nábytku tvoří soustava nosných, spojovacích, funkčních a jiných mechanismů, které spoluutváří nábytkový celek, jeho funkční ní a technické vlastnosti. Z hlediska konstrukce stolů běžně rozeznáváme: - Stoly bez přídavných desek - Stoly s přídavnými deskami Klíčovými konstrukčními ními uzly stolového nábytku jsou rohová spojení lubů a noh stolu a spojení stolové desky s podnoží. Konstrukční spoje dělíme na: - Nerozebíratelné vznikají buď slepením dvou dílců ů lepidlem, k tomuto účelu určeným nebo mechanickým zakotvením (například klínkem). Rozdělení takového spoje by mělo za následek destrukci obou dílců. - Demontovatelné vznikají použitím různých, nejčastěji kovových spojovacích prostředků (například šroubů, matic, excentrů, atd.), které lze bez poškození nábytku opakovaně smontovat a rozmontovat. Výhodou tohoto systému je úspora místa při skladování a transportu. 30 Obrázek 13 Názvosloví dílců stolového nábytku: 01 horní deska, 02 lub dlouhý, 03 lub krátký, 04 noha, 05 trnož, 06 rohová výztuž, 07 kluzák 30 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, s. 27

34 6.1. Normativní požadavky 1) Nábytek musí být konstruován a dimenzován tak, aby při jeho běžném použití v interiéru nedošlo k jeho poškození a v důsledku vzniklé závady k poranění jeho uživatelů. 2) Pro konstrukci nábytku musí být použito vhodných materiálů, konstrukčních spojů a kování, které jsou určené pro daný typ výrobku a zaručují jeho bezvadnou funkci a životnost při dlouhodobém užití. 3) Nábytek dodávaný v demontovatelném stavu nesmí mít ostré hrany, aby nedošlo při jeho sestavování k poranění uživatele. 4) Nábytek nesmí mít mezery a skuliny, které mohou být příčinou pohmoždění či zlomení prstů. 5) Pohyblivé části nábytku musí být řešeny tak, aby při jejich běžném používání nedošlo ke zranění uživatele. 6) Sklopný, výklopný a závěsný nábytek a jeho součásti musí být řešeny tak, aby nebyl příčinou poranění osob a aby nedocházelo vlivem jeho použití k zachycování oděvů. 7) Změna poloh nábytku musí být řešena takovým způsobem, aby nedocházelo samovolně k uvolnění a sklopení mechanizmu. Při nastavování poloh mechanizmu nesmí dojít k poranění nebo zhmoždění končetin. 8) Výrobky vybavené nábytkovými mechanismy musí splňovat příslušné bezpečnostní předpisy. 9) Nábytkové mechanismy musí být zajištěny proti samovolnému uzavření při hrách dětí nebo musí umožňovat otevření z jeho vnitřního prostoru při použití síly do 50 N. 10) Vybavení nábytku a obslužné kování musí být řešeno tak, aby při běžném provozu nemohlo dojít k uvolnění poškození, pádu nebo jiné dysfunkci, které by měla za následek poranění uživatele. 11) Všechna pohyblivé části nábytku musí výt řešeny tak, aby při jejich obsluze nebyla potřebná jiná než běžná síla. 12) Nábytek musí být dimenzován vůči působení vnějších sil, které na něj působí při běžném přemisťování tak, aby při tom nedošlo k jeho poškození. 13) Používáním nábytku nesmí v jeho konstrukci vznikat skuliny, které by mohly mít za následek přiskřípnutí pokožky, prstů nebo oděvu uživatele. 28

35 14) Nábytek určený ke stravování musí mít odpovídající tuhost a stabilitu, aby vlivem nárazu osob nedošlo k vylití horkých tekutin a zranění přítomných osob. 15) U stolů vybavených systémy pro zvětšování plochy nesmí při běžné manipulaci s těmito systémy dojít k ohrožení zdraví uživatele. 16) Stolový nábytek v nerozloženém stavu musí mít dostatečnou stabilitu, aby při dosedu na některou z jeho částí nedošlo k převržení výrobku. 17) Stolový nábytek se zvětšovací plochou musí být uzpůsoben tak, aby při běžném provozu nedocházelo ke chvění přídavných částí a desek a případnému rozlití kapalin. 18) Stoly a stolky se skleněnou deskou musí být koncipovány tak, aby při hrách dětí nedošlo k poškození skla a následnému zranění. 19) Spodní hrany noh nábytku musí být buď sraženy do výšky 2 mm nebo vybaveny kluzáky. institut, ČSN Nábytek - Bezpečnostní požadavky. Praha: Český normalizační 32 ČSN Dřevěný nábytek - Technické požadavky. Praha: : Český normalizační institut, BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN

36 6. 2. Konstrukční spoje stolového nábytku V následující kapitole jsou popsány a zobrazeny nejčastěji používané konstrukční spoje stolového nábytku Konstrukce nosné části stolu Spojení noh s luby a trnožemi může být řešeno mnoha rozličným způsoby. Jak již bylo uvedeno, primárně rozlišujeme spojení nerozebíratelná (pevná) a spojení rozebíratelná (demontovatelná). Volba konstrukce a konstrukčních spojů závisí především na použitých materiálech, velikosti stolu a způsobu dopravy. Zde jsou vyobrazeny příklady některých běžně používaných způsobů konstrukce nosné části stolu: 34 Obrázek 14 Čep a dlab s perem: 1 pero, 2 čep s pokosem 35 Obrázek 15 Kolíkový spoj: 1 noha, 2 lub, 3 dřevěný kolík s. 34 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 35 NUTSCH W. Konstrukce nábytku: nábytek a zabudované skříně, Grada Publishing, spol. s.r.o., 2003, 398 s, ISBN

37 Obrázek 16 Varianty rohové výztuže 36 Obrázek 17 Varianty spojení kovových profilů NUTSCH W. Konstrukce nábytku: nábytek a zabudované skříně, Grada Publishing, spol. s.r.o., 2003, 398 s, ISBN

38 Spojení noh a lub pomocí čepu a dlabu s perem (obrázek číslo 14) patří mezi nerozebíratelné spoje. Pevnost tohoto spojení je ovlivněna rozměry čepu a dlabu (vztyčnou plochou), volbou lepidla a také použitými materiály. Od používání tohoto konstrukčního spoje se v posledních letech ustupuje, protože jeho výroba je poměrně časově náročná. 37 Spojení noh a lubů stolů pomocí dřevěných kolíků (obrázek číslo 15) patří mezi velmi často používaná konstrukční řešení. Jeho výhodou je především nenáročná výroba. Nejčastěji se používají kolíky vyrobené z tvrdých dřeviny (BK) se spirálovitě drážkovaným povrchem. 37 Jako rohových výztuží se využívá buďto dřevěných tvarově uzpůsobených vlisů nebo speciálních kovových profilů. Výztuže zvyšují prostorovou tuhost stolů. Některé způsoby použití rohových výztuží umožňují demontovatelné spojení lubů a noh. 37 JOŠČÁK, P., M. GAFF a N. LANGOVÁ. Nábytkové konštukčné spoje. Zvolen:Technická univerzita vo Zvolene, ISBN

39 Spojení nosné části se stolovou deskou Spojení nosné časti stolu a stolové desky může být demontovatelné, rozebíratelné nebo pohyblivé (v případě stolů se zvětšovací plochou horní desky apod.). V této kapitole jsou zobrazena a popsána některá z často používaných konstrukčních řešení. Obrázek 18 Kovový spojovací profil Obrázek 19 Dřevěný spojovací profil Obrázek 20 Plastový spojovací element Stolová deska je s podnoží nejčastěji spojena vruty a to prostřednictvím plastových, kovových nebo dřevěných profilů. Tento jednoduchý způsob umožňuje snadné vytvoření konstrukčních spojů, které mají dostatečnou pevnost a jsou v případě potřeby demontovatelné. 33

40 7. Rozměry stolového nábytku Rozměry nábytku jsou stanoveny příslušnými technickými normami. Rozměry stolové desky spolu s její výškou jsou určující pro daný typ stolu. Měly by umožňovat správné držení těla a pohodlné užívání k účelům, k nimž jsou určeny. Rozměry stolů mají být uzpůsobeny běžným rozměrům staveb (šířka dveří, schodišť, chodeb, atd.) Ergonomie Ergonomie je vědní obor, který se zabývá zkoumáním vztahů mezi člověkem a prostředím, ve kterém se vyskytuje. Poznatky ergonomie se opírají o studium biologických potřeb člověka, lidské psychologie, antropometrie a dalších vědních oborů. Člověk věci vytváří tak, aby mu sloužily. Jejich rozměry tedy mají odpovídat rozměrům lidského těla. To by měl mít na paměti každý, kdo navrhuje nějaký výrobek a platí to dvojnásob při navrhování nábytku. Rozměry nábytku, jeho tvary i funkce se musí podřizovat lidským potřebám, nikoliv naopak. Je třeba dbát správných rozměrů nábytku, které vycházejí z antropologických měření tak, aby nebyl zbytečně zatěžován pohybový aparát uživatele. Chybná volba rozměrů nábytku má za následek nesprávné držení těla, což má z krátkodobého hlediska za následek rychlejší únavu či bolesti. Dlouhodobé užívání takového nábytku může vést až k trvalým zdravotním obtížím. Neméně důležité je také správné funkční uspořádání nábytku. 38 Vyrábět nábytek na míru každému zákazníkovi je komfort, který si může dovolit jen zakázková výroba. V sériové výrobě se rozměry stanovují podle průměrných hodnot v populaci (v závislosti na druhu výrobku podle její ženské nebo mužské části). Někteří výrobci však již dnes dovedou svým zákazníkům nabídnout několik rozměrových variant jednoho výrobku. U některých vyspělejších výrobků je problém takříkajíc anonymního uživatele (není dopředu známa jeho tělesná konstituce), řešen různými polohovatelnými systémy. 38 KANICKÁ, L. -- HOLOUŠ, Z. Nábytek Typologie, základy tvorby. 1. vyd. Praha: Grada Publishing, a.s., s. STAVITEL. ISBN

41 7. 2. Antropometrie Antropometrie je věda, která zkoumá proporce lidského těla. Otázkou stavby lidského těla se zabývali již starověcí učenci. Již římský architekt Vitruvius ve svém díle Deset knih o architektuře popsal základní proporční vztahy jednotlivých částí lidského těla. Další významnou osobností antropometrie byl Leonardo da Vinci. Známý renesanční umělec a vědec, který věnoval velkou část svého úsilí studiu stavby lidského těla. Všeobecně známá je jeho kresba figury vepsané do kruhu. Na ní Leonardo da Vinci ilustroval vzájemné proporční vazby jednotlivých částí těla. Francouzský architekt Le Corbusier přispěl velkou měrou k důslednější aplikaci poznatků antropometrie při navrhování budov. Jeho Modulor měl představovat jistou syntézu konvenčních měr člověka a zlatého řezu. Modulor měl být předlohou pro odvozování proporcí staveb, interiérů a zařizovacích prvků. Antropometrické údaje, které slouží ke stanovení potřebné velikosti užitných předmětů a staveb, lze získat na základě měření dostatečně velkého vzorku populace. V minulosti se tak dělo například v souvislosti s konáním spartakiád, kde byli přeměřováni cvičenci. Poslední takové měření proběhlo v roce Od té doby se v ČR tak rozsáhlé měření neuskutečnilo. Pro návrhářskou praxi může být použita norma ČSN EN ISO 7250 Základní rozměry lidského těla pro technologické projektování. Příslušné rozměry některých typologických skupin nábytku jsou stanoveny samostatnými normami, např. ČSN Jídelní stoly Rozměry KANICKÁ, L. -- HOLOUŠ, Z. Nábytek Typologie, základy tvorby. 1. vyd. Praha: Grada Publishing, a.s., s. STAVITEL. ISBN

42 7. 3. Rozměry jídelních stolů Rozměry jídelních stolů stanoví norma ČSN Nábytek. Jídelní stoly. Rozměry. Velikost horní desky stolu je odvozena od počtu strávníků, pro které je daný stůl určen. Délka plochy, která je pro každého strávníka vyhrazena, je odvozena od šířky lidských ramen. Hloubka této ploch je pak závislá na potřebě místa pro věci prostírané na stole. Potřebné rozměry stolové desky se tak v čase mohou měnit nejen v závislosti na vývoji vzrůstu populace, ale také vlivem změn stolovacích zvyklostí. Výška stolu je odvozena od výšky sedící postavy. Zohledňuje se nejenom výška stolové desky, ale i rozdíl mezi výškou sedadla a stolové desky či množství prostoru pro nohy (rozdíl mezi výškou sedadla a spodní hranou lubu stolu). 40 Tabulka 1 Rozměry horních desek jídelních stolů 41 Tvar desky stolu Počet strávníků Obdélníková Kruhová Délka [mm] Šířka [mm] Ø [mm] s. 40 HALABALA, J. Výroba nábytku. Tvorba a konstrukce. 3. vyd. Praha: SNTL, 41 BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN

43 Obrázek 21 Výškové parametry jídelních stolů Rozměry pracovních stolů Rozměry pracovních stolů mají odpovídat pracovním činnostem, pro které jsou konkrétní stoly určeny. Výška pracovní desky je odvozena z rozměrů lidského těla ve vztahu k poloze, v níž je práce převážně vykonávána. V ideálním případě je výška stolu regulovatelná a pracovník si ji zvolí podle svých potřeb, ideálně asi 30 mm nad výškou lokte v sedu. Dnešní systémy již mnohdy dovolují regulaci výšky stolu, například pro sezení a stání. Taková změna pozic je při práci žádoucí, neboť při každé z nich je zapojena jiná část pohybového aparátu. 43 Velikost plochy stolové desky je odvozena od potřeby pracovního prostoru a také množství a velikosti pracovních pomůcek, které jsou při práci používány. Jako minimální se uvádí hodnoty 1200 x 800 mm BRUNECKÝ, P. Standardy nábytku. 1. vyd. MZLU v Brne: MZLU v Brne, s. ISBN POŠTULKOVÁ LUDMILA, Typológia zariadovacích prvkov bytu. 2. vydání. Technická univerzita Zvolen, 2007, 174 s. IBSN

44 8. Rešerše obdobných řešení Při hledání existujících způsobů řešení variabilního stolového nábytku bylo primárně využito internetu. Výrobou variabilního nábytku se zabývá pouze omezené množství firem. Některé firmy jej nabízí jako spíše okrajovou složku svého sortimentu určenou pro zařizování malých prostor. Fakt, že se touto problematikou zabývá řada známých designérů ve svých studiích, poukazuje na možnost, že se touto cestou v budoucnu může ubírat směr vývoje nábytku Sekretář FLATMATE Sekretář FLATMATE německé firmy Müller Möbelwerkstätten GmbH zabírá v uzavřeném stavu pouze 0,09 m 2 půdorysné plochy. Při otevření má uživatel k dispozici kompaktní domácí pracoviště. Sekretář je vybaven integrovaným napájecím zdrojem a také světlem. V bocích sekretáře jsou úložné prostory uzpůsobené na ukládání kancelářských potřeb. Tomuto výrobku bylo uděleno několik ocenění za inovace a design - například Interior Innovation Award. Sekretář je vyroben z březové překližky dokončené melaminovou fólií. Všechny spoje jsou provedeny na pokos. Rozměry jsou: šířka 710 mm, hloubka 122 mm, výška 1135 mm, pracovní plocha 710 x 420mm. Cena se pohybuje kolem 998,00. Obrázek 22 Sekretář FLATMATE, zdroj: 38

45 8. 2. Výklopný stůl PICTURE TABLE Vhodným řešením nedostatku prostoru v malých bytech, hotelových pokojích nebo jiných prostorech může být výklopný stůl, který ve složené poloze nezabírá prakticky žádný prostor dokonce může sloužit jako dekorace (jako v tomto případě obraz nebo například zrcadlo). Stůl je uchycen do zdi a pomocí jednoduchého výklopného kování jej lze připravit k použití posezení až 4 osob (rozměry stolové desky 1300 x 850 mm). Horní deska stolu je vyrobena z překližky, výklopná podnož z masivního dřeva. Vyklápění mechanismus stolu sestává z jednoduchých závěsů a výztužných prvků vyrobených z nerezové oceli. Použitý obraz či plakát lze díky použitému plexisklu snadno vyměnit. Cena tohoto výrobku je 1.690,00. Obrázek 23 PICTURE TABLE, zdroj: 39

46 8.3. Polohovatelný stolek NESTABLE Stolek navrhl pro firmu VITRA designér Jasper Morrison. Díky nastavitelné výšce a sklonu pracovní desky lze tento stolek použít při práci s přenosným počítačem, při čtení knih nebo při občasném podávání občerstvení. Tento stolek poskytuje flexibilní řešení při práci na PC ať už z pohovky či křesla. Uživatel si může díky jednoduchému kovovému mechanismu přizpůsobit stolek dle svých aktuálních potřeb. Horní deska stolku je vyrobena s polyuretanu. Podnož je vyrobena z kombinace oceli (noha) a hliníku (základna). Kovové díly jsou dokončeny práškovým lakem a chromem prodlužovací tyč. Rozměry horní desky jsou: 500 x 350 mm. Výšku lze plynule polohovat mezi mm. Deska stolu lze naklápět do úhlu 20. Cena je Kč. Obrázek 24 NESTABLE, zdroj: 40
