1 CNC řízený vrtací a frézovací stroj pro výrobce oken a dveří CNC drilling machine for windows and doors manufacturers

2 CNC vrtací a frézovací stroj se 6 pracovními jednotkami, se dvěma pohyblivými a jedním pevným upínacím stolkem Obráběcí centrum Drillex je konstruováno pro vyvrtávání otvorů pro kolíky, frézování dlabů, kapes pro dveřní a okenní zámky, výfrezů pro závěsy i pro šikmé otvory žaluzií. CNC drilling and milling machine with 6 working units, with two moving and one fixed clamping table Intuitivní řízení stroje pomocí Beckhoff PC 15 s touch screen kdy stroj pracuje s daty z programu WinCreator nebo software zákazníka, kde jsou definována makra. Konstrukční spoje, pozice pantů, kliky, zámků jsou odvozeny od rozměru okna. Drillex může být napojen na hlavní obráběcí centrum Wizard, kde se dílce opatří štítky s čárovým kódem a zde jsou skenovány pro další operace. Working centre Drillex is designed for drilling of doweling holes, mortising of slots, milling of door lock pockets, hinge seats, bevelled louvres slots. Intuitive control of the machine by Beckhoff PC 15 with touch screen works with data from the WinCreator or third part software where all macros are defined. Drillex can be linked to the main Wizard machine, from which identification labels can be printed out allowing the drilled pieces to be scanned and processed at the next stage. Vrtací jednotky Drilling units Výměnné vrtací hlavy pro kliku a okenní závěsy Tři horní svislé a tři vodorovné jednotky pro frézování Mechanický upínač HSK 40A pro rychlou výměnu (na přání) Exchangeable drilling heads for handle and window hinges Three top vertical and three horizontal heads for milling and drilling Mechanical clamping system HSK 40A for quick tools exchange HSK 40C (optional)

CNC drilling and milling machine with 6 working units, with two moving and one ﬁxed clamping table Intuitivní řízení stroje pomocí Beckhoﬀ PC 15 s touch screen kdy stroj pracuje s daty z programu

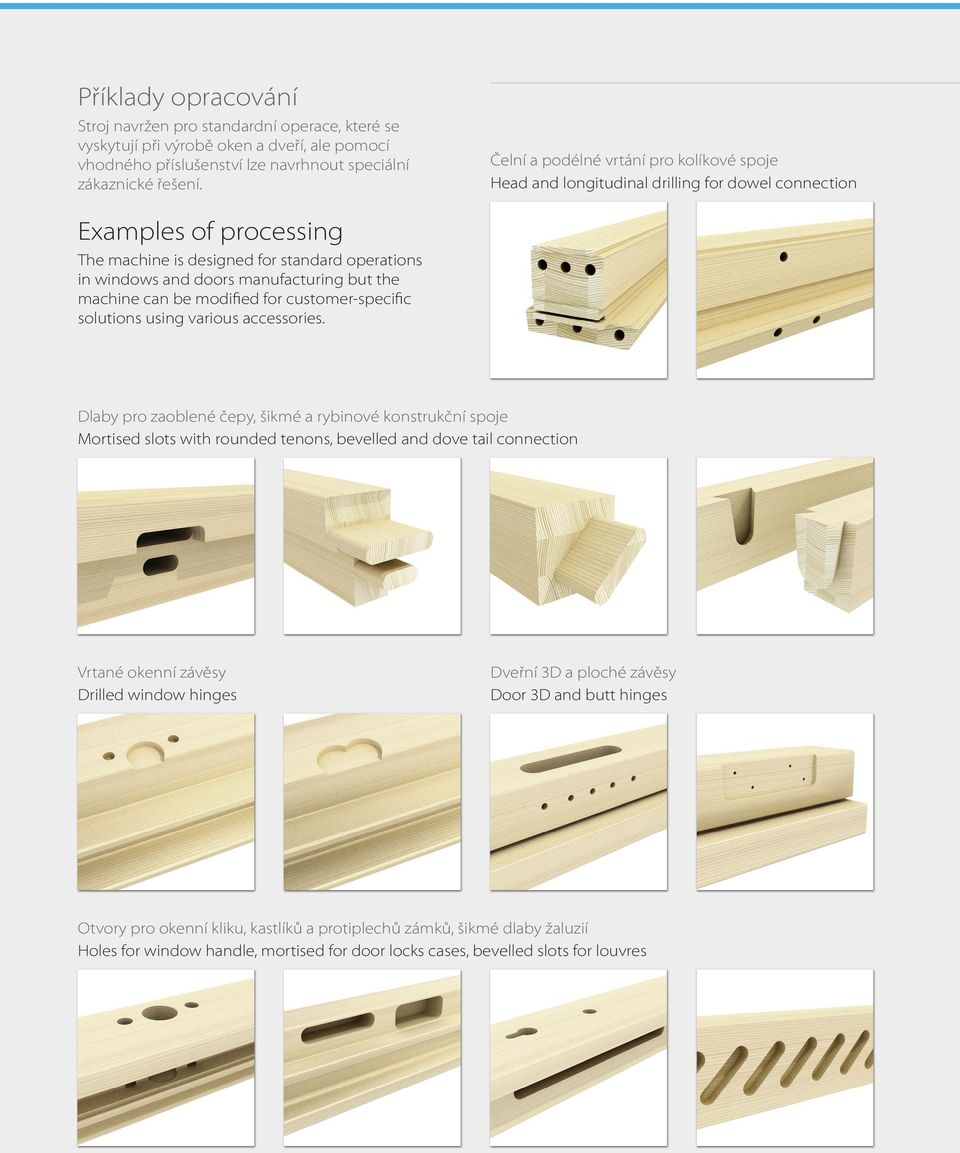

3 Příklady opracování Stroj navržen pro standardní operace, které se vyskytují při výrobě oken a dveří, ale pomocí vhodného příslušenství lze navrhnout speciální zákaznické řešení. Čelní a podélné vrtání pro kolíkové spoje Head and longitudinal drilling for dowel connection Examples of processing The machine is designed for standard operations in windows and doors manufacturing but the machine can be modified for customer-specific solutions using various accessories. Dlaby pro zaoblené čepy, šikmé a rybinové konstrukční spoje Mortised slots with rounded tenons, bevelled and dove tail connection Vrtané okenní závěsy Drilled window hinges Dveřní 3D a ploché závěsy Door 3D and butt hinges Otvory pro okenní kliku, kastlíků a protiplechů zámků, šikmé dlaby žaluzií Holes for window handle, mortised for door locks cases, bevelled slots for louvres

but the machine can be modified for customer-specific solutions using various accessories.

4 Technická data Technical data osa X chod / délka dílce 3400 / 3000 mm osa Y chod / šířka dílce 250 / 200 mm osa Z chod / tloušťka dílce 150 / 100 mm (na přání 200 / 140 mm) Pracovní jednotky 2 vodorovné vrtací jednotky 1,1 kw; 3000 ot/min pro vrtáky ø 13 mm 1 vodorovná frézovací jednotka 5,6 kw; ot/min pro nástroje do ø 16 mm 1 svislá frézovací jednotka 5,6 kw; ot/min pro nástroje do ø 16 mm 1 svislá vrtací jednotka 1,1 kw; 3000 ot/min pro vrtáky ø 13 mm 1 svislá pracovní jednotka 1,5 kw; 3000 ot/min pro výměnní pracovní hlavy 1 svislá pracovní jednotka 1,5 kw; 3000 ot/min s oboustrannými vrtáky pro kolíkování (na přání místo jedné svislé jednotky) HSK 40A mechanický upínač nástrojů pro frézovací jednotky (příslušenství) Řídicí systém Průmyslový PC BECKHOFF 15 s touch screen Windows Embedded pro průmyslové aplikace Pracovní stoly 2 pohyblivé programovatelné pracovní stoly s pneumatickými upínači 1 pevný stůl s otočnou upínací jednotkou pro podélné a příčné operace s přídavným stolkem X-axis stroke / length of piece 3400 / 3000 mm Y-axis stroke / width of piece 250 / 200 mm Z-axis stroke / thickness of piece 150 / 100 mm (200 / 140 mm optional) Working units N.2 horizontal drilling unit HP 1,5; rpm 3000 for bits up to ø 13 mm N.1 horizontal milling unit HP 7,5; rpm for bits up to ø 16 mm N.1 vertical milling unit HP 7,5; rpm for bits up to ø 16 mm N.1 vertical drilling unit HP 1,5; rpm 3000 for bits up to ø 13 mm N.1 vertical working unit HP 2,2 rpm; 3000 for exchangeable drilling heads N.1 vertical working unit HP 2,2; 3000 rpm with double outlet drilling bits (optional instead of one vertical unit) HSK 40A mechanical tool holder system for milling units (optional) Control system Industrial PC BECKHOFF with 15 touch screen Windows Embedded for industrial applications Working tables 2 moving programmable working tables with pneumatic clamps 1 fixed table with turning clamping arm for longitudinal and cross machining with additional table

nástroje do ø 16 mm 1 svislá vrtací jednotka 1,1 kw; 3000 ot/min pro vrtáky ø 13 mm 1 svislá pracovní jednotka 1,5 kw; 3000 ot/min pro výměnní pracovní hlavy 1 svislá pracovní jednotka 1,5 kw; 3000

5 SOUKUP s.r.o. Šífařská 1/3, Praha 4 - Hodkovičky, Czech Republic Tel.: , fax: info@soukup.cz,
