1 Ergonomie UNIORU - ochrana vašich rukou Pneumatické nástroje Pneumatické ráčny Pneumatická kladiva Sady pneumatického nářadí Další pneumatické nástroje Ergonomické uchopení Pneumatické nástroje Unior představují ergonomické uchopení pro snadnou manipulaci, přičemž robustní kryt zaručuje dlouhou životnost i při těch nejméně příznivých podmínkách na místě použití. Špičková kvalita materiálů a velmi přesná výroba hnacího mechanismu zaručují jejich dokonalou funkci při vysokém točivém momentu, zatímco provozní hlavy nástroje jsou tepelně zpracované, aby odolávaly velkým zátěžím a dlouhodobému použití. Nejvyšší bezpečnostní normy Pneumatické nástroje Unior se vyznačují vysokou kvalitou a bezpečným provozem při splnění nejvyšších bezpečnostních norem. Jejich snadné použití je činí vhodnými pro DIY a také odborné uživatele, kteří si mohou vybrat z různých pneumatických rohatek, pneumatických kladiv a sad obsahujících různá příslušenství a doplňky. Efektivní provedení Díky síle stlačeného vzduchu umožňují pneumatické nástroje Unior rychlé, snadné, bezpečné a efektivní provedení různých úkolů. Jednoúčelové nástroje usnadňují práci v autoservisech a ve stavebním a dřevařském průmyslu. 268

2 1500 Pneumatický regulovaný filtr a mazadlo 1/4 max. tlak: 9,5 Bar spotřeba vzduchu 600 l/min pracovní tlak 0,5-8,5 Bar pracovní teplota 5-60 C stupeň prosáknutí 5µ kapacita filtru 15ml kapacita maziva 25 ml 1501C Sada nádob pro 1501 a PG Tlakový měřák pro rt C Nádoby pro rt Pneumatický regulovaný filtr a mazadlo 1/2 přívod vzduchu 1/2 max. tlak: 9,5 Bar pracovní tlak 0,5-8,5 Bar pracovní teplota 5-60 C stupeň prosáknutí 5µ spotřeba vzduchu 2300 l/min kapacita filtru 60 ml kapacita maziva 90ml PG Tlakový měřák pro rt a Spirálovitá hadice Pneumatický regulovaný filtr a mazadlo 3/8 přívod vzduchu 3/8 max. tlak: 9,5 Bar spotřeba vzduchu 1800 l/min pracovní tlak 0,5-8,5 Bar pracovní teplota 5-60 C stupeň prosáknutí 5µ kapacita filtru 60 ml kapacita maziva 90ml Pneumatický regulovaný filtr a mazadlo 3/4 přívod vzduchu 3/4 max. tlak: 9,5 Bar pracovní tlak 0,5-8,5 Bar pracovní teplota 5-60 C stupeň prosáknutí 5µ spotřeba vzduchu 2500 l/min kapacita filtru 60 ml kapacita maziva 90ml (m) x x x x x x PZ plastová objímka vnější závit D $ R R R

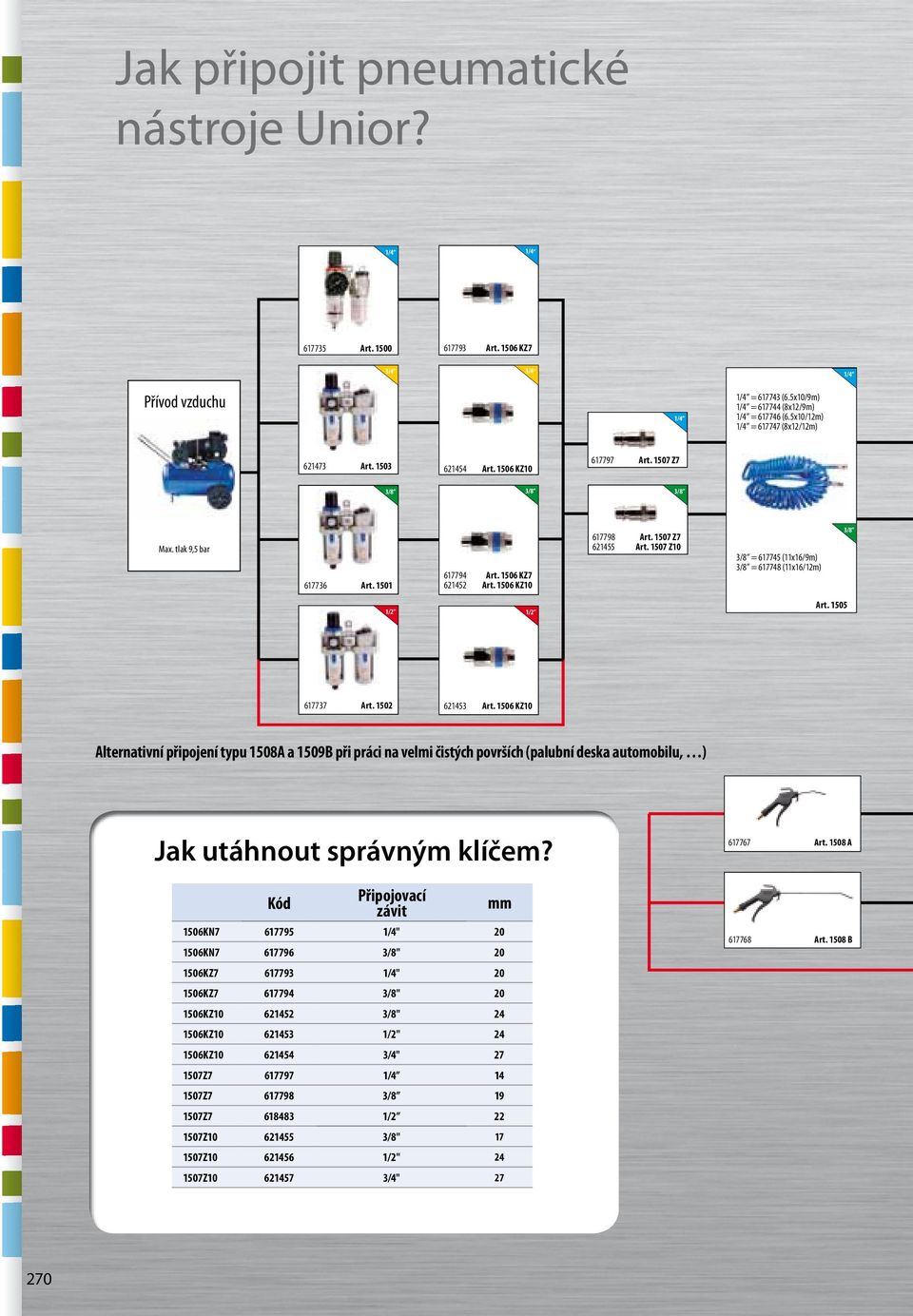

3 Jak připojit pneumatické nástroje Unior? rt rt KZ7 3/4 3/4 Přívod vzduchu = (6.5x10/9m) = (8x12/9m) = (6.5x10/12m) = (8x12/12m) rt rt KZ rt Z7 Max. tlak 9,5 bar rt rt KZ rt KZ rt Z rt Z10 = (11x16/9m) = (11x16/12m) rt rt rt KZ10 lternativní připojení typu 1508 a 1509B při práci na velmi čistých površích (palubní deska automobilu, ) Jak utáhnout správným klíčem? Kód Připojovací závit mm 1506KN /4" KN /8" KZ /4" KZ /8" KZ /8" KZ /2" KZ /4" Z Z Z Z /8" Z /2" Z /4" rt rt B

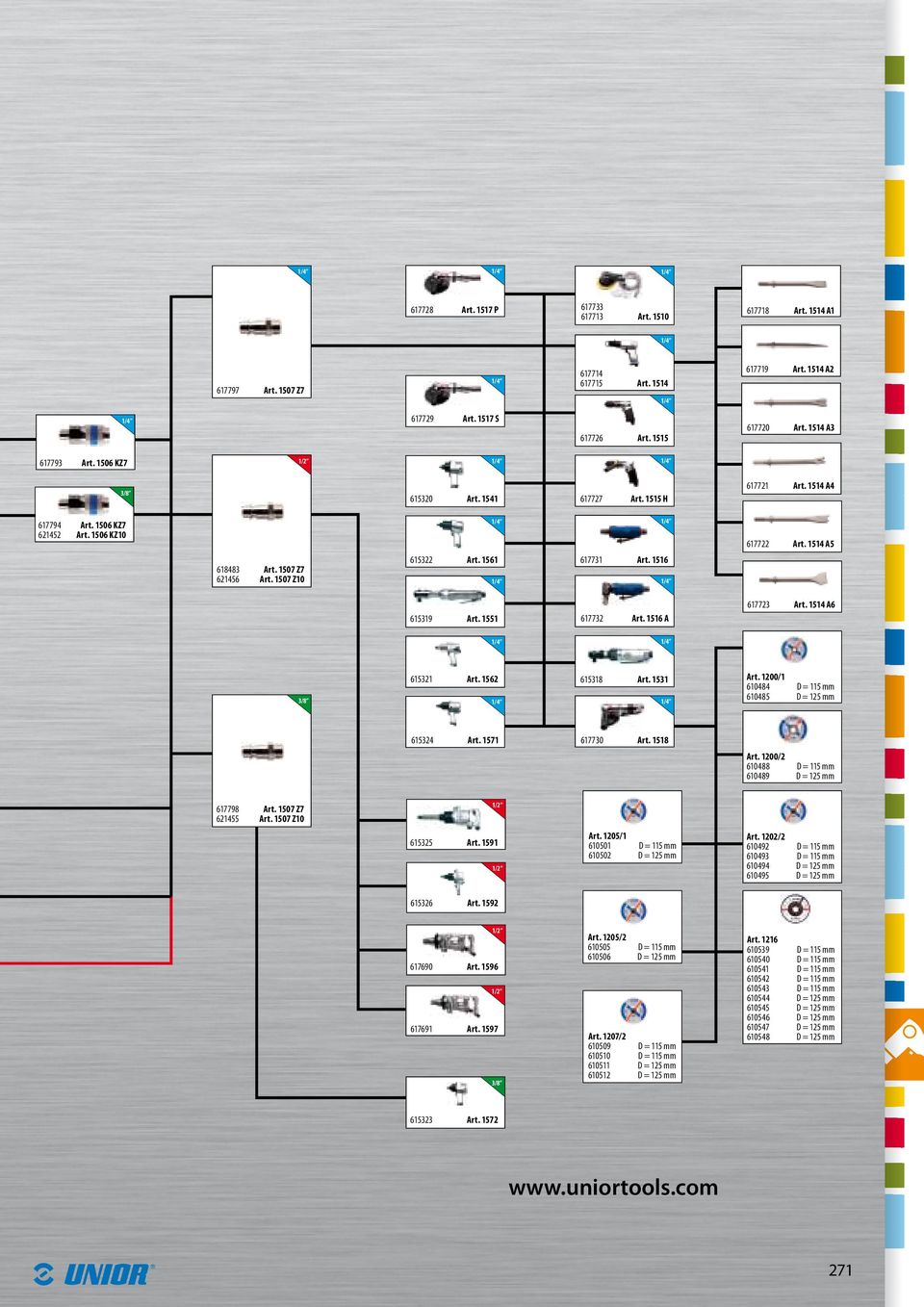

4 rt P rt rt rt Z rt rt rt S rt rt rt KZ rt rt H rt rt KZ rt KZ rt Z rt Z rt rt rt rt rt rt rt rt rt. 1200/ D = 115 mm D = 125 mm rt rt rt. 1200/ D = 115 mm D = 125 mm rt Z rt Z rt rt. 1205/ D = 115 mm D = 125 mm rt. 1202/ D = 115 mm D = 115 mm D = 125 mm D = 125 mm rt rt rt rt. 1205/ D = 115 mm D = 125 mm rt. 1207/ D = 115 mm D = 115 mm D = 125 mm D = 125 mm rt D = 115 mm D = 115 mm D = 115 mm D = 115 mm D = 115 mm D = 125 mm D = 125 mm D = 125 mm D = 125 mm D = 125 mm rt

5 1506PN plastová objímka vnitřní závit 1506KN7 kovová objímka vnitřní závit 1507N vnitřní průměr hadice Ø 7 mm vnitřní závit R R KZ7 kovová objímka vnější závit R R Z7 vnitřní průměr hadice Ø 7 mm vnější závit R R R Tlaková pistole max. tlak: 10,9 Bar spotřeba vzduchu 220 l/min R R R R R KZ10 kovová objímka vnější závit 1507Z10 vnější závit D $ $ $ 3/ $ $ $ 3/ B Tlaková pistole prodloužená max. tlak: 10,9 Bar spotřeba vzduchu 220 l/min D Evropský výrobce Od roku

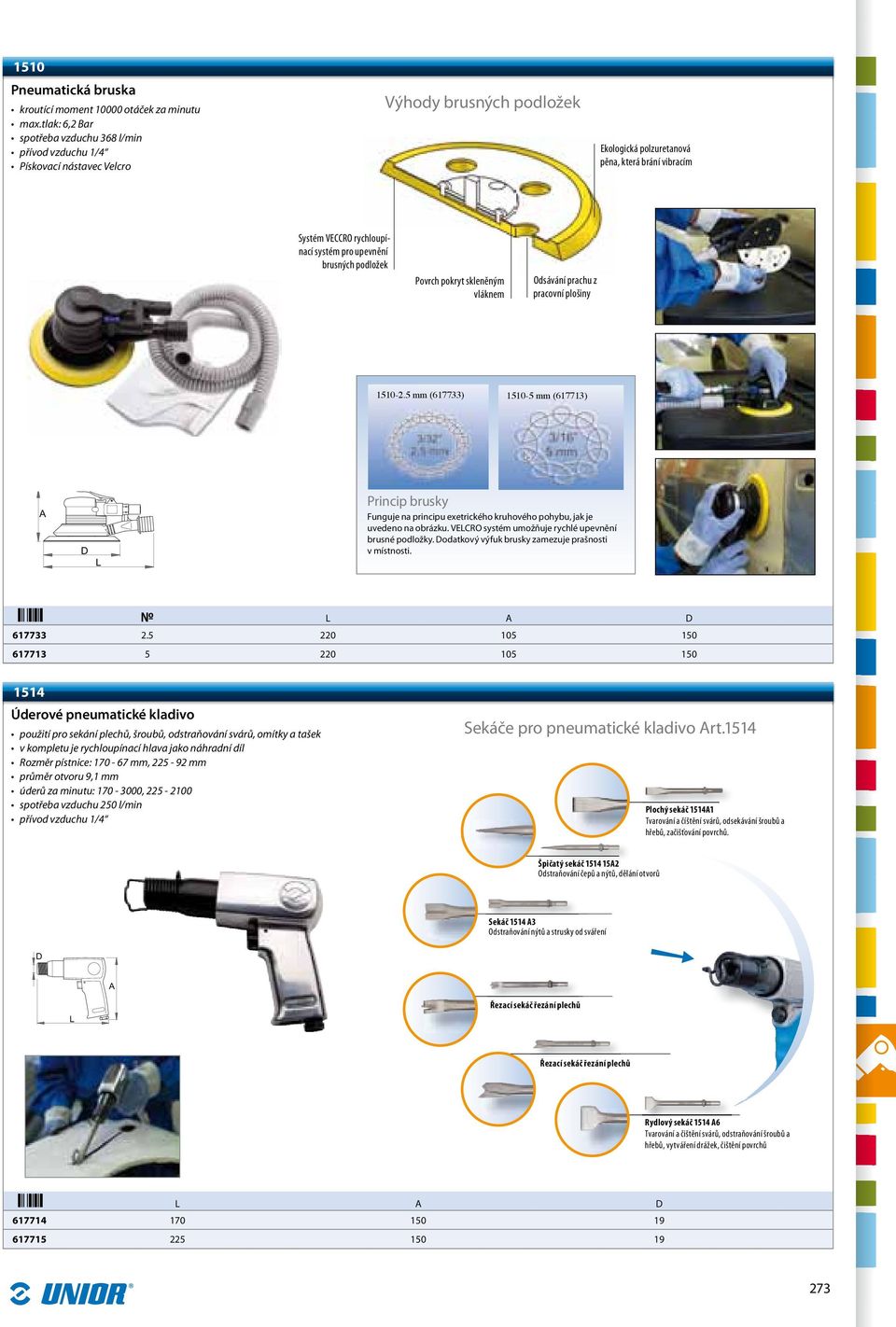

6 1510 Pneumatická bruska kroutící moment otáček za minutu spotřeba vzduchu 368 l/min Pískovací nástavec Velcro Výhody brusných podložek Ekologická polzuretanová pěna, která brání vibracím Systém VECCRO rychloupínací systém pro upevnění brusných podložek Povrch pokryt skleněným vláknem Odsávání prachu z pracovní plošiny mm (617733) mm (617713) Princip brusky Funguje na principu exetrického kruhového pohybu, jak je uvedeno na obrázku. VECRO systém umožňuje rychlé upevnění brusné podložky. Dodatkový výfuk brusky zamezuje prašnosti v místnosti. D Úderové pneumatické kladivo použití pro sekání plechů, šroubů, odstraňování svárů, omítky a tašek v kompletu je rychloupínací hlava jako náhradní díl Rozměr pístnice: mm, mm průměr otvoru 9,1 mm úderů za minutu: , spotřeba vzduchu 250 l/min Sekáče pro pneumatické kladivo rt.1514 Plochý sekáč Tvarování a číštění svárů, odsekávání šroubů a hřebů, začišťování povrchů. Špičatý sekáč Odstraňování čepů a nýtů, dělání otvorů Sekáč Odstraňování nýtů a strusky od sváření Řezací sekáč řezání plechů Řezací sekáč řezání plechů Rydlový sekáč Tvarování a čištění svárů, odstraňování šroubů a hřebů, vytváření drážek, čištění povrchů D

7 Pružina pro rt Sekáč na nýty, sváry, strusku 1514PB Úderové pneumatické kladivo se sadou sekáčků B D Výměná hlava pro rt Sekáč na plechy (170), (182), (180), (180), (180), (190), (178), 981PBM Sekáč plochý B D Sekáč s V ostřím 1515 Pneumatická vrtačka oboustranné otáčení rychlost 1800 otáček za minutu upínání 1,0-10 mm vřeteno hlavy 3/8, 24 UNF vnitřní průměr hadice 10 mm B D B D Sekáč špičatý Hloubící sekáč B D B D

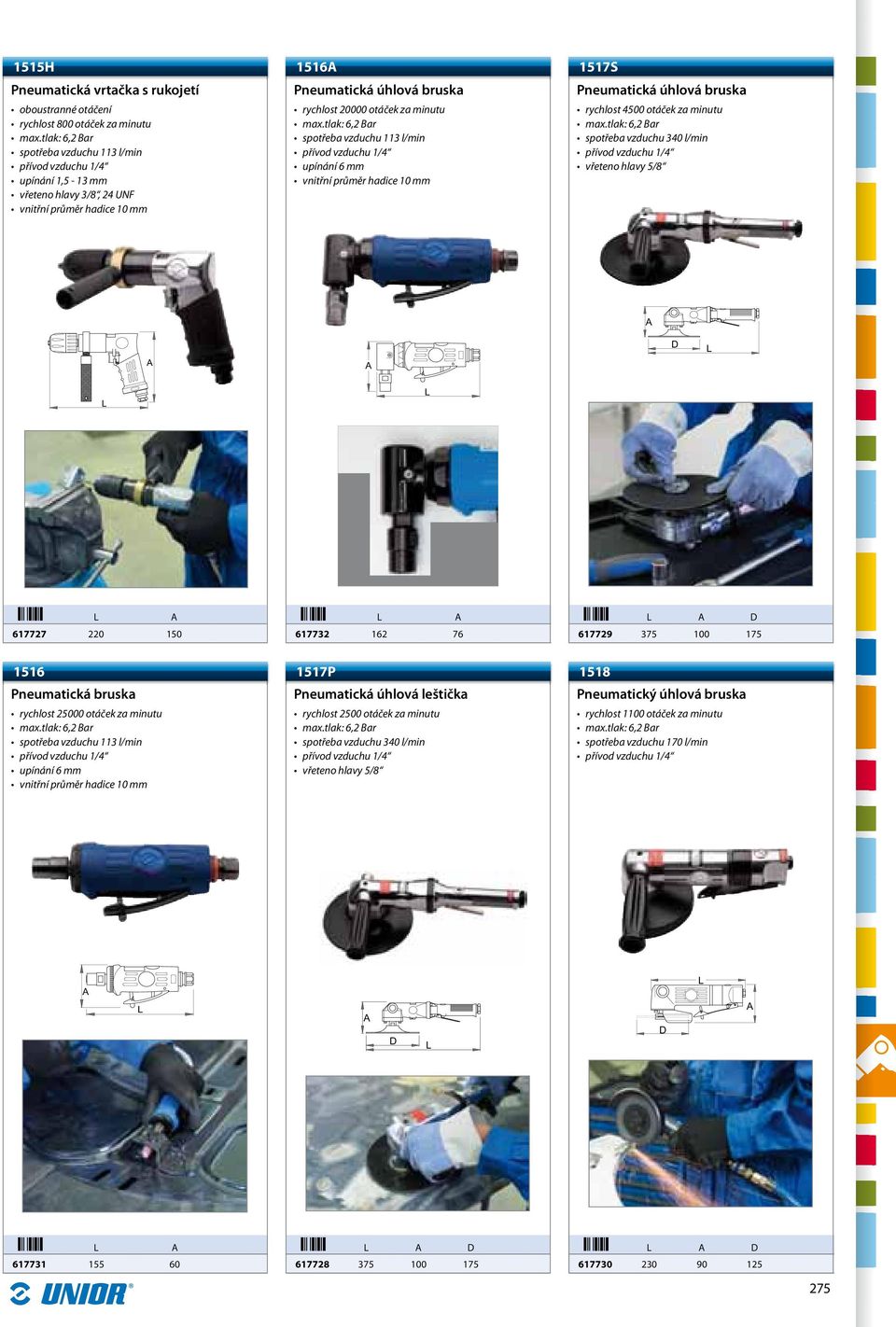

8 1515H Pneumatická vrtačka s rukojetí oboustranné otáčení rychlost 800 otáček za minutu upínání 1,5-13 mm vřeteno hlavy 3/8, 24 UNF vnitřní průměr hadice 10 mm 1516 Pneumatická úhlová bruska rychlost otáček za minutu upínání 6 mm vnitřní průměr hadice 10 mm 1517S Pneumatická úhlová bruska rychlost 4500 otáček za minutu spotřeba vzduchu 340 l/min vřeteno hlavy 5/ D Pneumatická bruska rychlost otáček za minutu upínání 6 mm vnitřní průměr hadice 10 mm 1517P Pneumatická úhlová leštička rychlost 2500 otáček za minutu spotřeba vzduchu 340 l/min vřeteno hlavy 5/ Pneumatický úhlová bruska rychlost 1100 otáček za minutu spotřeba vzduchu 170 l/min D D

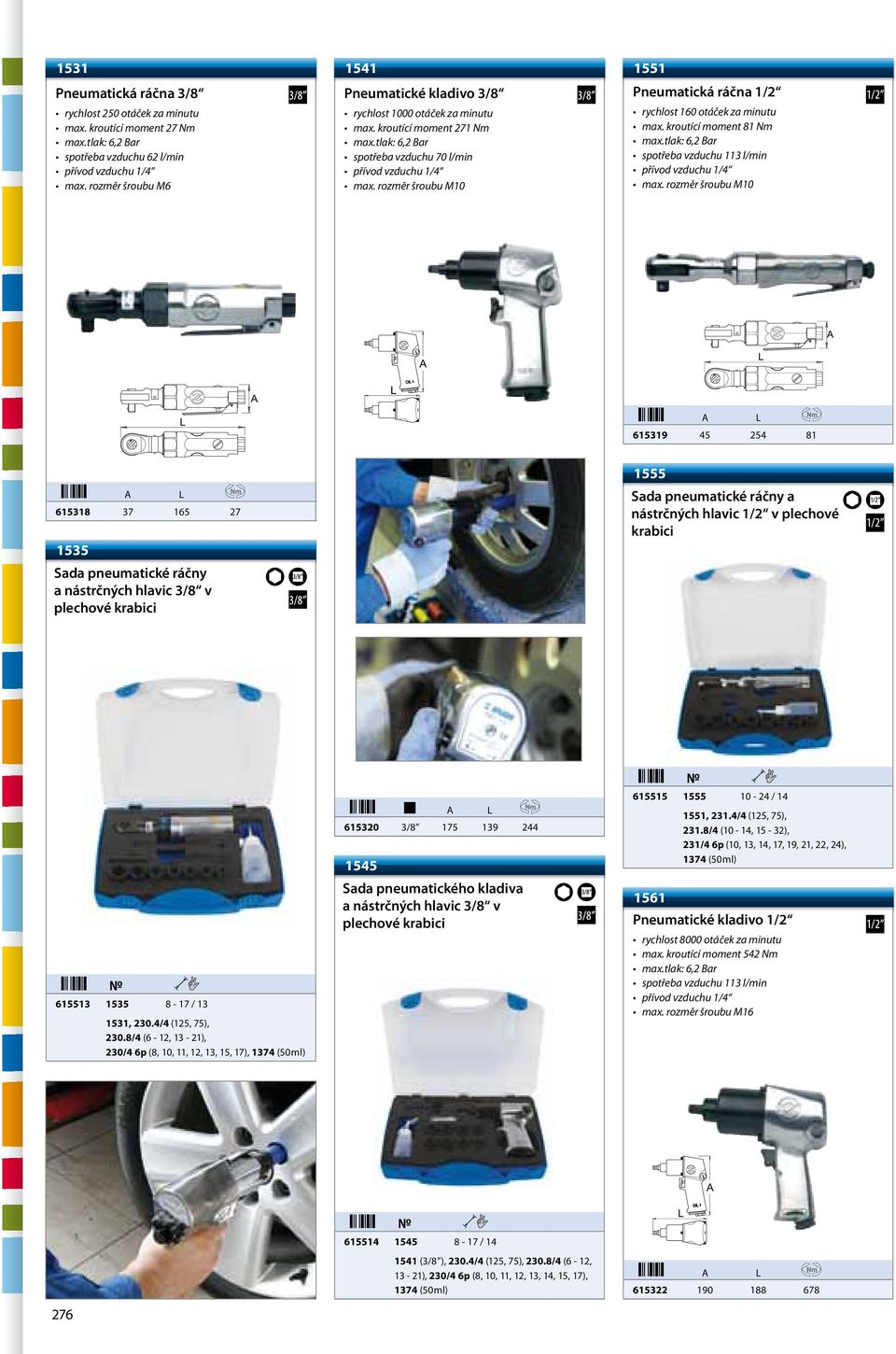

9 1531 Pneumatická ráčna 3/8 rychlost 250 otáček za minutu max. kroutící moment 27 Nm spotřeba vzduchu 62 l/min max. rozměr šroubu M Pneumatické kladivo 3/8 rychlost 1000 otáček za minutu max. kroutící moment 271 Nm spotřeba vzduchu 70 l/min max. rozměr šroubu M Pneumatická ráčna 1/2 rychlost 160 otáček za minutu max. kroutící moment 81 Nm max. rozměr šroubu M Sada pneumatické ráčny a nástrčných hlavic 3/8 v plechové krabici 1555 Sada pneumatické ráčny a nástrčných hlavic 1/2 v plechové krabici / , 230.4/4 (125, 75), 230.8/4 (6-12, 13-21), 230/4 6p (8, 10, 11, 12, 13, 15, 17), 1374 (50ml) Sada pneumatického kladiva a nástrčných hlavic 3/8 v plechové krabici / , 231.4/4 (125, 75), 231.8/4 (10-14, 15-32), 231/4 6p (10, 13, 14, 17, 19, 21, 22, 24), 1374 (50ml) 1561 Pneumatické kladivo 1/2 rychlost 8000 otáček za minutu max. kroutící moment 542 Nm max. rozměr šroubu M / (), 230.4/4 (125, 75), 230.8/4 (6-12, 13-21), 230/4 6p (8, 10, 11, 12, 13, 14, 15, 17), 1374 (50ml)

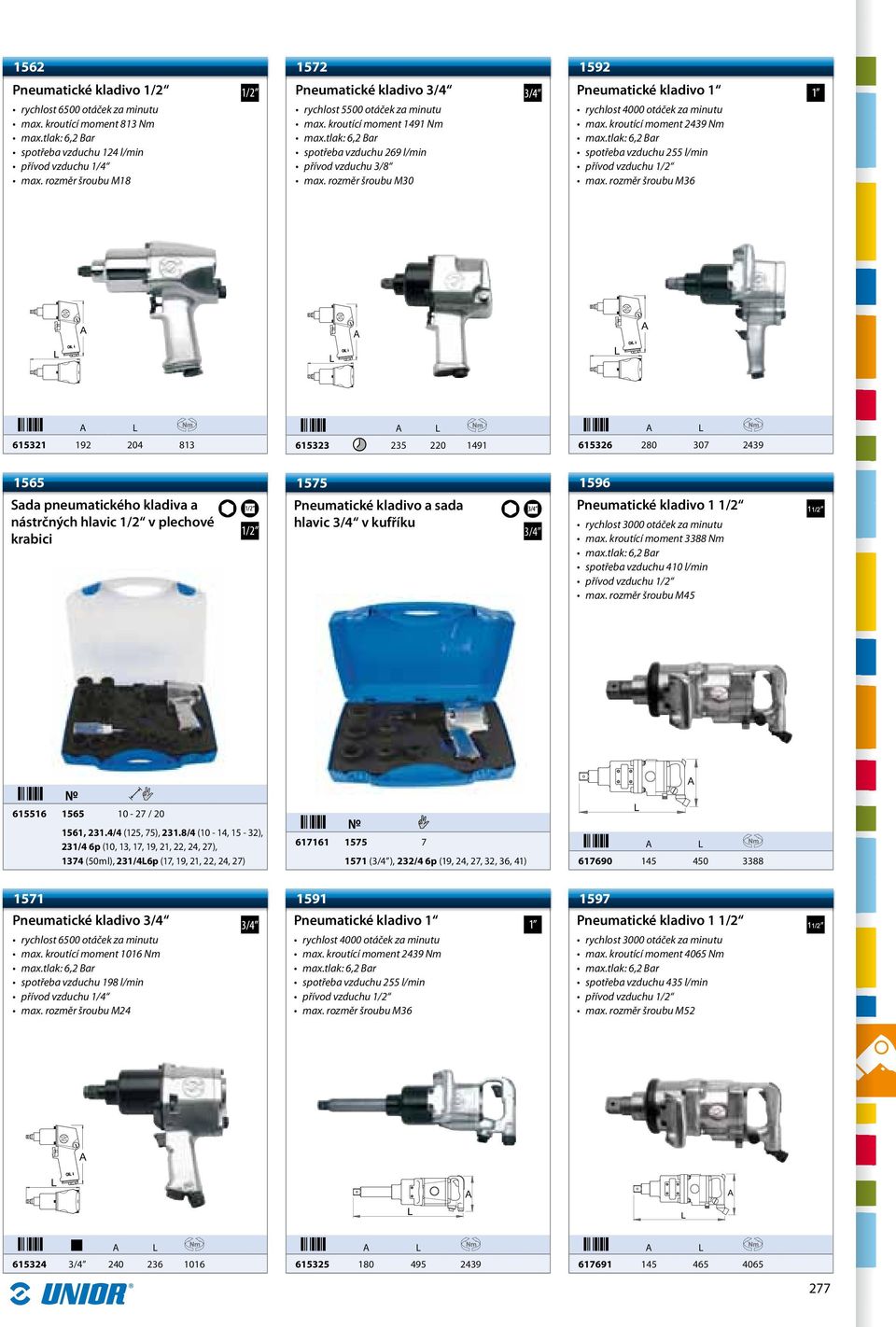

10 1562 Pneumatické kladivo 1/2 rychlost 6500 otáček za minutu max. kroutící moment 813 Nm spotřeba vzduchu 124 l/min max. rozměr šroubu M Pneumatické kladivo 3/4 rychlost 5500 otáček za minutu max. kroutící moment 1491 Nm spotřeba vzduchu 269 l/min přívod vzduchu 3/8 max. rozměr šroubu M Pneumatické kladivo 1 rychlost 4000 otáček za minutu max. kroutící moment 2439 Nm spotřeba vzduchu 255 l/min přívod vzduchu 1/2 max. rozměr šroubu M Sada pneumatického kladiva a nástrčných hlavic 1/2 v plechové krabici Pneumatické kladivo a sada hlavic 3/4 v kufříku 3/4 Pneumatické kladivo 1 1/2 rychlost 3000 otáček za minutu max. kroutící moment 3388 Nm spotřeba vzduchu 410 l/min přívod vzduchu 1/2 max. rozměr šroubu M / , 231.4/4 (125, 75), 231.8/4 (10-14, 15-32), 231/4 6p (10, 13, 17, 19, 21, 22, 24, 27), 1374 (50ml), 231/46p (17, 19, 21, 22, 24, 27) (3/4 ), 232/4 6p (19, 24, 27, 32, 36, 41) Pneumatické kladivo 3/4 rychlost 6500 otáček za minutu max. kroutící moment 1016 Nm spotřeba vzduchu 198 l/min max. rozměr šroubu M Pneumatické kladivo 1 rychlost 4000 otáček za minutu max. kroutící moment 2439 Nm spotřeba vzduchu 255 l/min přívod vzduchu 1/2 max. rozměr šroubu M Pneumatické kladivo 1 1/2 rychlost 3000 otáček za minutu max. kroutící moment 4065 Nm spotřeba vzduchu 435 l/min přívod vzduchu 1/2 max. rozměr šroubu M /
