RuËnÌ diamantovè vrtaëky HCW-22 HC-1. Pr mïr vrt nì: 8-22 mm NOVINKA. Pr mïr vrt nì: mm. Vrt nì a ez nì diamantem Ruční diamantové vrtačky

Transkript

1 Vrt nì a ez nì diamantem Ruční diamantové vrtačky DiamantovÈ vrtaëky - p ehled * Maximální průměr 82 mm pro ruční vrtání za mokra MokrÈ SuchÈ Model Max. pr mïr mm P ipojenì HCW Rychlospojka HC /2 HC-2(W) * 1/2 RB-3W * 1/2 & 1 1/4 RB-208/ /4 RB-214/ /4 RuËnÌ diamantovè vrtaëky RIDGID ruënì j drovè vrtaëky V m vyvrtajì otvory p esnï a rychle. PouûitÌ diamantov ch vrtaëek RIDGID zaruëì Ëistou pr ci, dokonal otvor, profesion lnì dojem. Bez ohledu na to, zda chcete vrtat tvrdè Ëi mïkkè materi ly, malè Ëi velkè pr mïry - RIDGID v m nabìzì vöe, co pot ebujete k provedenì zadanè NOVINKA HCW-22 Pr mïr vrt nì: 8-22 mm mokré vrtání velmi rychlý, přesný a čistý výsledek při vrtání otvorů pro kotvicí šrouby a jiné malé otvory (průměr 8-22 mm) vhodné pro vrtání za mokra ve všech druzích materiálu, speciálně v železobetonu a v žule až o 50% rychlejší než rotační příklepové kladivo při vrtání do železobetonu minimální vibrace, tiché, komfortní práce a čistý výsledný otvor rychloupínací mechanizmus korunkových vrtáků sběrač vody a vedení vrtáku se dodává jako standardní výbava dodává se v kovovém transportním kufříku, se sadou plastových vložek pro sběrač vody regulace průtoku vody je umístěná na rukojeti pro optimální regulaci v průběhu ručního vrtání za mokra Kat. Ë. Model Popis Hmotnost kg Ks v bal HCW-22 HCW-22, 230 V + sběrač vody HCW-22 HCW-22, 115 V + sběrač vody výkonný motor 1500 W. 1 rychlost (6000 ot/min.) sběrač vody pro snadné vrtání nad hlavou rychloupínac diamantové korunkové vrtáky (viz stranu 110) dlouhý přívodní kabel se zabudovaným proudovým chráničem pro bezpečnost obsluhy lehké a kompaktní: 3,9 kg HC-1 Pr mïr vrt nì: mm suché vrtání ruční jednorychlostní stroj, speciálně vyvinutý pro použití při práci na elektrické a sanitární instalaci vhodné pro volné vrtání děr do průměru 82 mm za sucha v betonových blocích a ve zdivu dodává se v kovovém transportním kufříku Kat. Ë. Model Popis Hmotnost kg Ks v bal HC-1 Ruční vrtačka pro vrtání za sucha, 230 V HC-1 Ruční vrtačka pro vrtání za sucha, HC-1-C HC-1, 230 V s odsáváním prachu a klíči HC-1-C HC-1, 115 V s odsáváním prachu a klíči jednorychlostní motor 1300 W (2000 ot/min.) upínací vřeteno 1/2" BSP (vnější závit) použití odsavače prachu ( str.110) se doporučuje při vrtání za sucha bezpečnostní spínač mechanická ochranná spojka proti přetížení - lehké : 3,2 kg HCW-22 s korunkovým vrtákem Použití HCW-22 v žule Sběrač vody HCW-22 s plynovou pružinou

2 Ruční diamantové vrtačky Vrt nì a ez nì diamantem HC-2W Pr mïr vrt nì: mm Kat. Model Popis Hmotnost Ks Ë. Ë. kg v bal HC-2W HC-2W, ruč. vrtačka vrtání suché/mokré, 230 V HC-2W HC-2W, ruč. vrtačka vrtání suché/mokré, 115 V HC-2W-C 230V komplet s odsáv. prachu a montáž. klíči HC-2W-C 115V komplet s odsáv. prachu a montáž. klíči HC-2W příslušenství Sběrač vody s plyn. pružinou pro ruční mokré vrtání do průměru 112 mm plastovè vloûky do sbïraëe vody viz stranu 109 univerzální: vhodné pro vrtání za sucha i za mokra vrtání v ruce do cihelného zdiva až do průměru 132 mm, vrtání v ruce za mokra v betonu až do průměru 82 mm, vrtání za mokra v železobetonu až do průměru 132 mm při použití stojanu (katalogové číslo 59016) regulace průtoku vody umístěná na rukojeti pro optimální chlazení ukazatel přetížení (LED) dává vizuální zpětnou vazbu v průběhu vrtání dodává se v kovovém transportním kufříku. HC-2(W) Stojan Maxim lnì pr mïr vrt nì 132 mm dvourychlostní motor (800 / 1570 ot./min.), 1800 W. upínací vřeteno: 1/2" BSP (vnější závit) adaptér 1/2" (vnitřní) na 1/2" (vnitřní) přiložen (68426) mechanická ochranná spojka proti přetížení proudový chránič na přívodním kabelu, lehce výměnné uhlíky hmotnost : 6,0 kg Kat. Popis Hmotnost Ks Ë. kg v bal Stojan HC-2 + kotvicí souprava HC-2W, 230 V + stojan + kotvicí souprava Příslušenství pro stojan HC-2W Náhradní pryž. těsnění pro vak. základnu Sběrač vody (průměr 132 mm) pro stacionár použití s přiloženou upevňovací svěrkou dodává se s 1 pryžovým těsněním Pryžové těsnění pro sběrač vody HC-2W doporučuje se pro stabilnější vrtání s nářadím HC-2(W) pro vrtání se stojanem není nutné žádné dodatečné příslušenství ukazatel středu vrtané díry, ukazatel hloubky vrtání pro přesné vrtání zabudovaná vodováha a 4 seřizovací šrouby pro kolmé vrtání kombinovaná základní deska pro upevnění podtlakem nebo kotvením maximální průměr vrtání 132 mm rozsah pohybu na stojanu : 450 mm proměnlivý úhel vrtání až 45 dodává se s pryžovým těsněním rozměry stojanu: (délka x šířka x výška): 400 mm x 230 mm x 700 mm nízká hmotnost: 8,5 kg Použití sběrače vody pro ruční vrtání Upevnění vrtačky HC-2(W) na stojanu Použití odsávání prachu (68416) pro vrtání za sucha 103

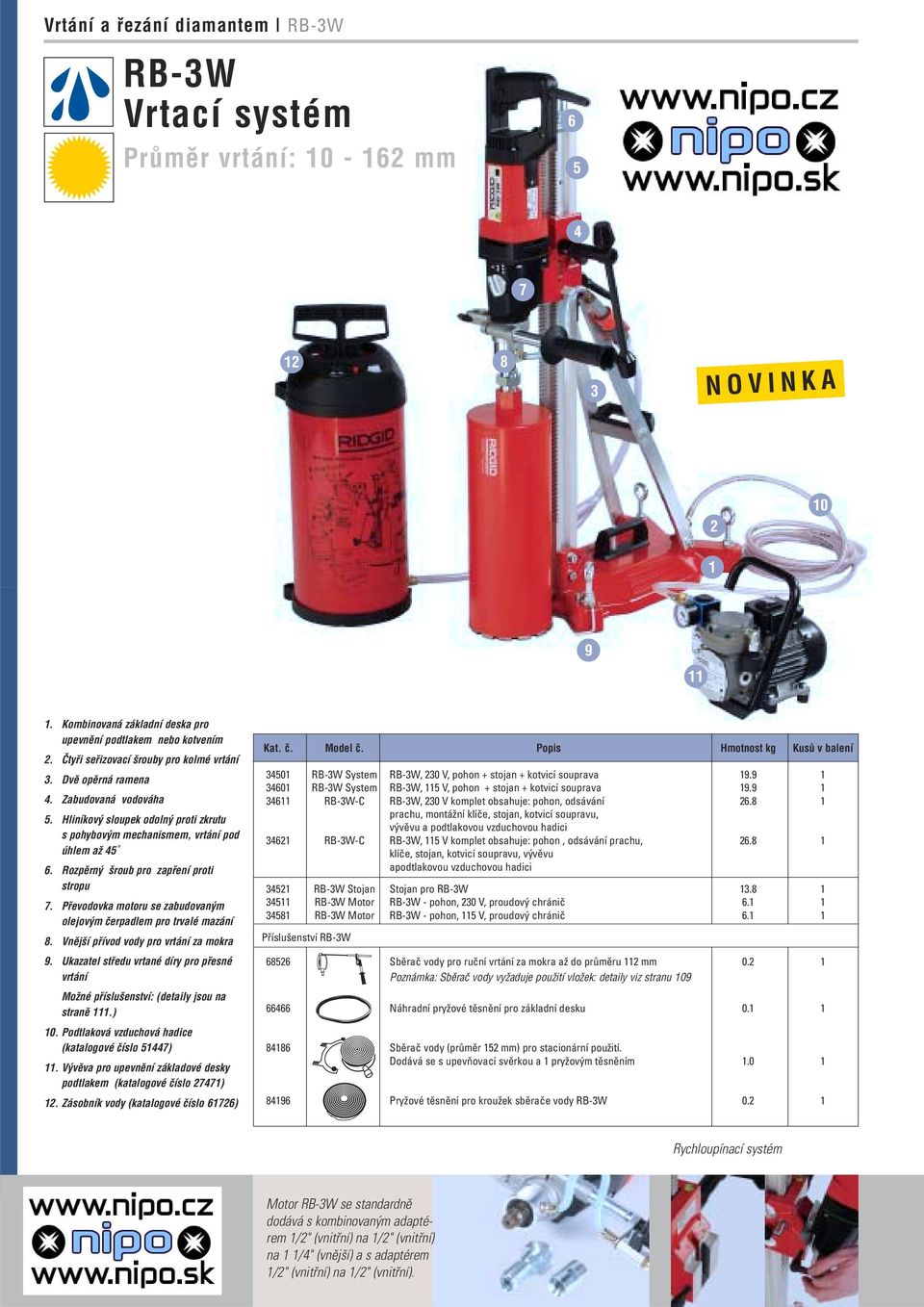

3 Vrt nì a ez nì diamantem RB-3W RB-3W VrtacÌ systèm Pr mïr vrt nì: mm NOVINKA Kombinovan z kladnì deska pro upevnïnì podtlakem nebo kotvenìm 2.»ty i se izovacì örouby pro kolmè vrt nì 3. DvÏ opïrn ramena 4. Zabudovan vodov ha 5. HlinÌkov sloupek odoln proti zkrutu s pohybov m mechanismem, vrt nì pod hlem aû RozpÏrn öroub pro zap enì proti stropu 7. P evodovka motoru se zabudovan m olejov m Ëerpadlem pro trvalè maz nì 8. VnÏjöÌ p Ìvod vody pro vrt nì za mokra 9. Ukazatel st edu vrtanè dìry pro p esnè vrt nì MoûnÈ p ÌsluöenstvÌ: (detaily jsou na stranï 111.) 10. Podtlakov vzduchov hadice (katalogovè ËÌslo 51447) 11. V vïva pro upevnïnì z kladovè desky podtlakem (katalogovè ËÌslo 27471) 12. Z sobnìk vody (katalogovè ËÌslo 61726) Kat. Ë. Model Ë. Popis Hmotnost kg Kus v balenì RB-3W System RB-3W, 230 V, pohon + stojan + kotvicí souprava RB-3W System RB-3W, 115 V, pohon + stojan + kotvicí souprava RB-3W-C RB-3W, 230 V komplet obsahuje: pohon, odsávání prachu, montážní klíče, stojan, kotvicí soupravu, vývěvu a podtlakovou vzduchovou hadici RB-3W-C RB-3W, 115 V komplet obsahuje: pohon, odsávání prachu, klíče, stojan, kotvicí soupravu, vývěvu apodtlakovou vzduchovou hadici RB-3W Stojan Stojan pro RB-3W RB-3W Motor RB-3W - pohon, 230 V, proudový chránič RB-3W Motor RB-3W - pohon, 115 V, proudový chránič Příslušenství RB-3W Sběrač vody pro ruční vrtání za mokra až do průměru 112 mm Pozn mka: SbÏraË vody vyûaduje pouûitì vloûek: detaily viz stranu Náhradní pryžové těsnění pro základní desku Sběrač vody (průměr 152 mm) pro stacionární použití. Dodává se s upevňovací svěrkou a 1 pryžovým těsněním Pryžové těsnění pro kroužek sběrače vody RB-3W Rychloupínací systém 104 Motor RB-3W se standardně dodává s kombinovaným adaptérem 1/2" (vnitřní) na 1/2" (vnitřní) na 1 1/4" (vnější) a s adaptérem 1/2" (vnitřní) na 1/2" (vnitřní).

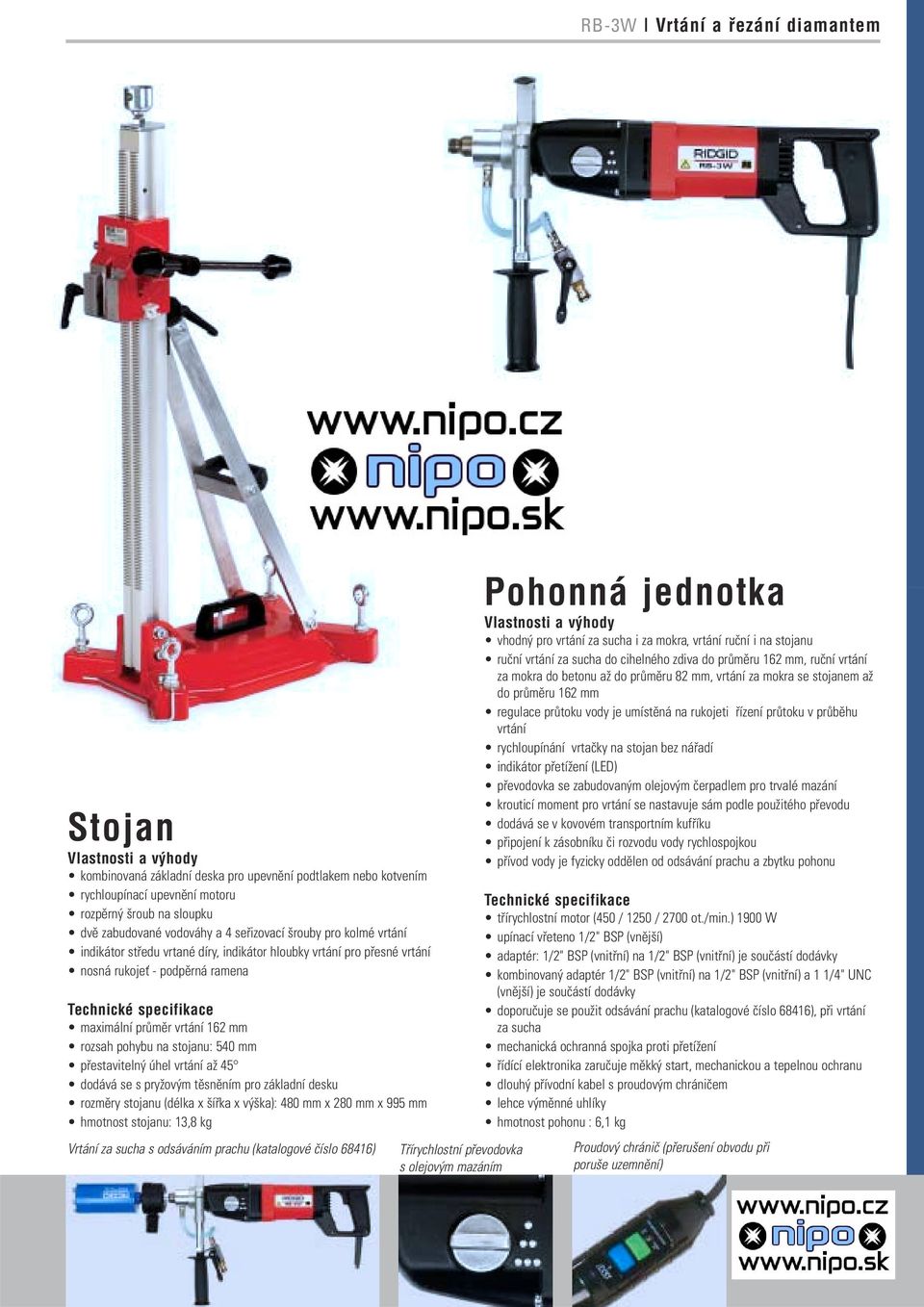

4 RB-3W Vrt nì a ez nì diamantem Stojan kombinovaná základní deska pro upevnění podtlakem nebo kotvením rychloupínací upevnění motoru rozpěrný šroub na sloupku dvě zabudované vodováhy a 4 seřizovací šrouby pro kolmé vrtání indikátor středu vrtané díry, indikátor hloubky vrtání pro přesné vrtání nosná rukojeť - podpěrná ramena maximální průměr vrtání 162 mm rozsah pohybu na stojanu: 540 mm přestavitelný úhel vrtání až 45 dodává se s pryžovým těsněním pro základní desku rozměry stojanu (délka x šířka x výška): 480 mm x 280 mm x 995 mm hmotnost stojanu: 13,8 kg Vrtání za sucha s odsáváním prachu (katalogové číslo 68416) Třírychlostní převodovka s olejovým mazáním Pohonn jednotka vhodný pro vrtání za sucha i za mokra, vrtání ruční i na stojanu ruční vrtání za sucha do cihelného zdiva do průměru 162 mm, ruční vrtání za mokra do betonu až do průměru 82 mm, vrtání za mokra se stojanem až do průměru 162 mm regulace průtoku vody je umístěná na rukojeti řízení průtoku v průběhu vrtání rychloupínání vrtačky na stojan bez nářadí indikátor přetížení (LED) převodovka se zabudovaným olejovým čerpadlem pro trvalé mazání krouticí moment pro vrtání se nastavuje sám podle použitého převodu dodává se v kovovém transportním kufříku připojení k zásobníku či rozvodu vody rychlospojkou přívod vody je fyzicky oddělen od odsávání prachu a zbytku pohonu třírychlostní motor (450 / 1250 / 2700 ot./min.) 1900 W upínací vřeteno 1/2" BSP (vnější) adaptér: 1/2" BSP (vnitřní) na 1/2" BSP (vnitřní) je součástí dodávky kombinovaný adaptér 1/2" BSP (vnitřní) na 1/2" BSP (vnitřní) a 1 1/4" UNC (vnější) je součástí dodávky doporučuje se použit odsávání prachu (katalogové číslo 68416), při vrtání za sucha mechanická ochranná spojka proti přetížení řídící elektronika zaručuje měkký start, mechanickou a tepelnou ochranu dlouhý přívodní kabel s proudovým chráničem lehce výměnné uhlíky hmotnost pohonu : 6,1 kg Proudový chránič (přerušení obvodu při poruše uzemnění) 105

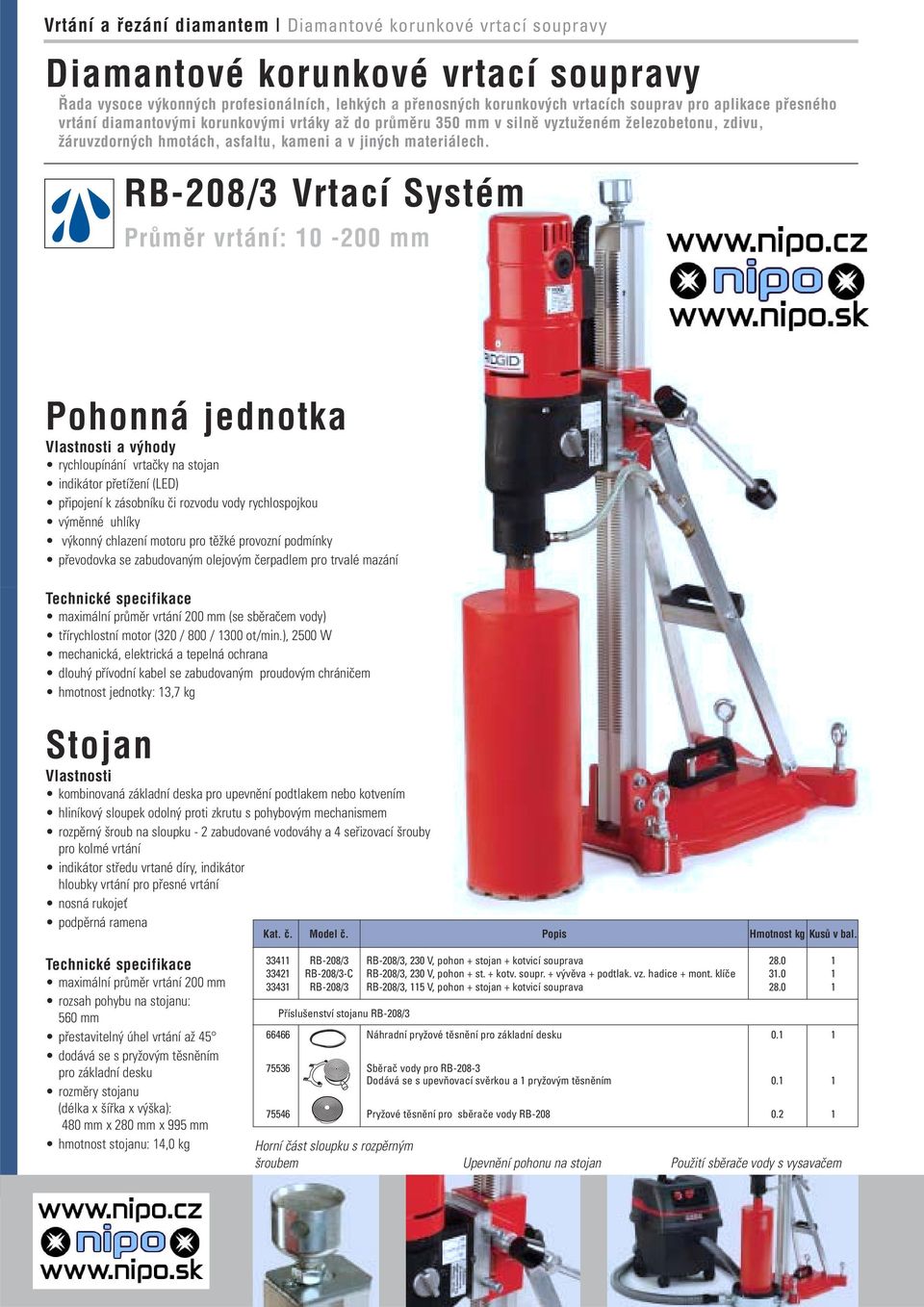

5 Vrt nì a ez nì diamantem Diamantové korunkové vrtací soupravy DiamantovÈ korunkovè vrtacì soupravy ÿada vysoce v konn ch profesion lnìch, lehk ch a p enosn ch korunkov ch vrtacìch souprav pro aplikace p esnèho vrt nì diamantov mi korunkov mi vrt ky aû do pr mïru 350 mm v silnï vyztuûenèm ûelezobetonu, zdivu, û ruvzdorn ch hmot ch, asfaltu, kameni a v jin ch materi lech. RB-208/3 VrtacÌ SystÈm Pr mïr vrt nì: mm Pohonn jednotka rychloupínání vrtačky na stojan indikátor přetížení (LED) připojení k zásobníku či rozvodu vody rychlospojkou výměnné uhlíky výkonný chlazení motoru pro těžké provozní podmínky převodovka se zabudovaným olejovým čerpadlem pro trvalé mazání maximální průměr vrtání 200 mm (se sběračem vody) třírychlostní motor (320 / 800 / 1300 ot/min.), 2500 W mechanická, elektrická a tepelná ochrana dlouhý přívodní kabel se zabudovaným proudovým chráničem hmotnost jednotky: 13,7 kg Stojan Vlastnosti kombinovaná základní deska pro upevnění podtlakem nebo kotvením hliníkový sloupek odolný proti zkrutu s pohybovým mechanismem rozpěrný šroub na sloupku - 2 zabudované vodováhy a 4 seřizovací šrouby pro kolmé vrtání indikátor středu vrtané díry, indikátor hloubky vrtání pro přesné vrtání nosná rukojeť podpěrná ramena Kat. Ë. Model Ë. Popis Hmotnost kg Kus v bal. maximální průměr vrtání 200 mm rozsah pohybu na stojanu: 560 mm přestavitelný úhel vrtání až 45 dodává se s pryžovým těsněním pro základní desku rozměry stojanu (délka x šířka x výška): 480 mm x 280 mm x 995 mm hmotnost stojanu: 14,0 kg RB-208/3 RB-208/3, 230 V, pohon + stojan + kotvicí souprava RB-208/3-C RB-208/3, 230 V, pohon + st. + kotv. soupr. + vývěva + podtlak. vz. hadice + mont. klíče RB-208/3 RB-208/3, 115 V, pohon + stojan + kotvicí souprava Příslušenství stojanu RB-208/ Náhradní pryžové těsnění pro základní desku Sběrač vody pro RB Dodává se s upevňovací svěrkou a 1 pryžovým těsněním Pryžové těsnění pro sběrače vody RB Horní část sloupku s rozpěrným šroubem Upevnění pohonu na stojan Použití sběrače vody s vysavačem 106

6 Vrtání a řezání diamantem DiamantovÈ korunkovè vrtacì soupravy RB-214/3 VrtacÌ systèm Pr mïr vrt nì: mm NOVINKA Pohonn jednotka Vlastnosti rychloupínací upevnění pohonu na stojan indikátor přetížení (LED) připojení k zásobníku či rozvodu vody rychlospojkou lehce výměnné uhlíky výkonný systém chlazení motoru převodovka se zabudovaným olejovým čerpadlem pro trvalé mazání nosná rukojeť na motoru maximální průměr vrtání 350 mm (se sběračem vody) třírychlostní motor (230 / 500 / 1030 ot/min.), 3000 W mechanická, elektrická a tepelná ochrana dlouhý přívodní kabel se zabudovanou ochranným proudovým chráničem hmotnost pohonu: 13,7 kg Stojan Vlastnosti hliníkový sloupek odolný proti zkrutu tuhá základní deska pro upevnění ukotvením rozpěrný šroub na horní části sloupku pojezdová kolečka pro snadnou manipulaci maximální průměr vrtání do 350 mm rozsah pohybu na stojanu: 560 mm přestavitelný úhel vrtání až 45 vestavěná vodováha a čtyři seřizovací šrouby pro kolmé vrtání indikátor středu vrtaného otvoru pro přesné vrtání, indikátor hloubky vrtání volitelné: základová deska pro upevnění podtlakem rozměry stojanu (délka x šířka x výška): 430 mm x 250 mm x 1100 mm hmotnost stojanu: 17,0 kg Upevnění podtlakem pomocí vakuové pumpy Kat. Ë. Model Ë. Popis Hmotnost kg Ks v bal RB-214/3 RB-214/3, 230 V, pohon + stojan + kotvicí souprava RB-214/3-C RB-208/3, 230 V, pohon + stojan + kotv. soupr. + vakuová podložka + podtlak. hadice + klíče RB-214/3 RB-214/3, 115 V, pohon + stojan + kotvicí souprava Příslušenství stojanu RB Zákl. deska pro upevnění podtlakem pro RB-214/3 (d x š x v: 340 x 520 x 40 mm) Náhradní pryžové těsnění pro vakuovou zákl. desku Kroužek sběrače vody pro RB-214/3 Upevňovací svěrka pro sběrač vody RB 214/ Pryžové těsnění pro sběrač vody RB-214/ Upevnění pomocí kotvicí soupravy 107

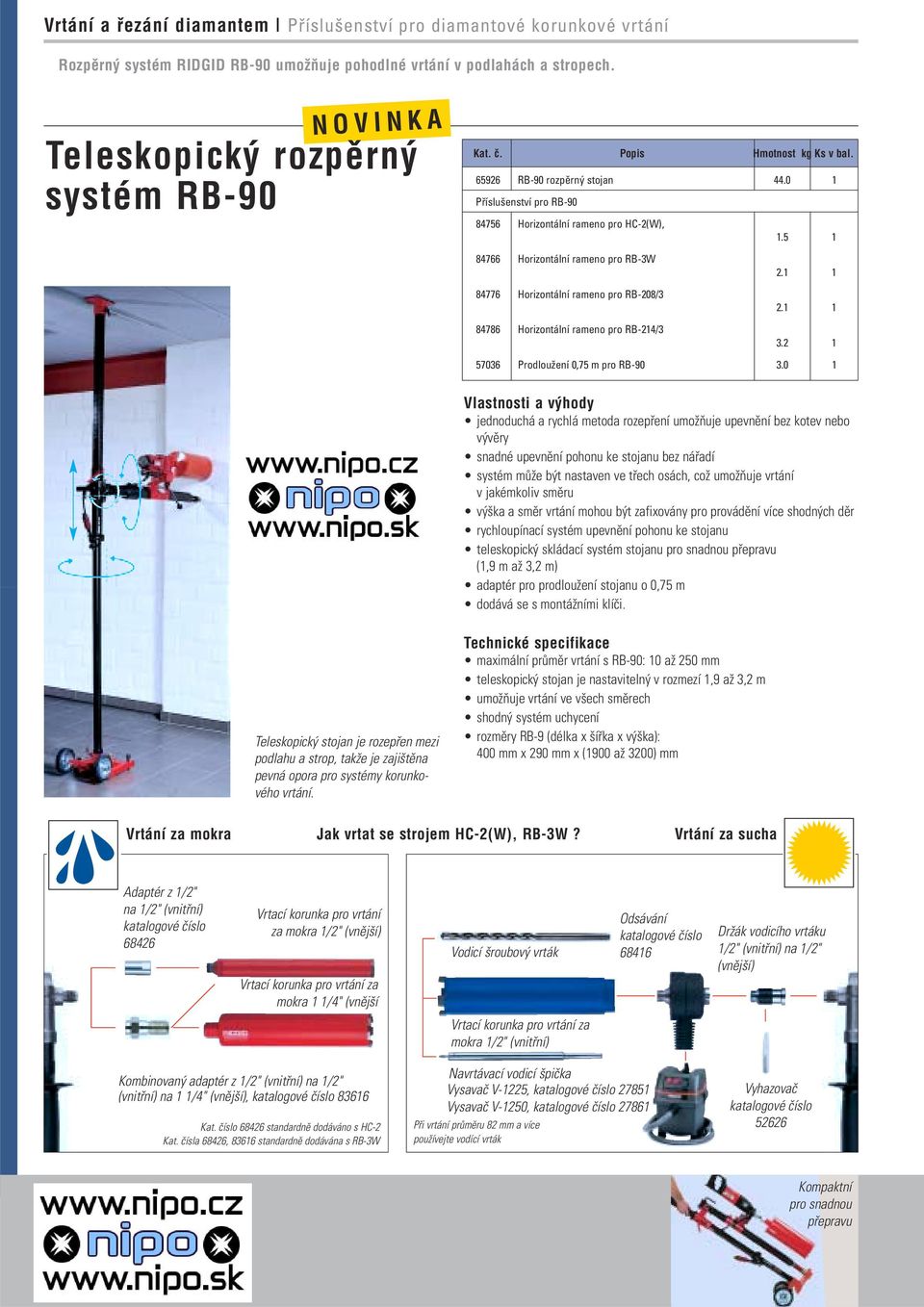

7 Vrt nì a ez nì diamantem Příslušenství pro diamantové korunkové vrtání RozpÏrn systèm RIDGID RB-90 umoûúuje pohodlnè vrt nì v podlah ch a stropech. NOVINKA Teleskopick rozpïrn systèm RB-90 Kat. Ë. Popis Hmotnost kg Ks v bal RB-90 rozpěrný stojan Příslušenství pro RB Horizontální rameno pro HC-2(W), Horizontální rameno pro RB-3W Horizontální rameno pro RB-208/ Horizontální rameno pro RB-214/ Prodloužení 0,75 m pro RB jednoduchá a rychlá metoda rozepření umožňuje upevnění bez kotev nebo vývěry snadné upevnění pohonu ke stojanu bez nářadí systém může být nastaven ve třech osách, což umožňuje vrtání v jakémkoliv směru výška a směr vrtání mohou být zafixovány pro provádění více shodných děr rychloupínací systém upevnění pohonu ke stojanu teleskopický skládací systém stojanu pro snadnou přepravu (1,9 m až 3,2 m) adaptér pro prodloužení stojanu o 0,75 m dodává se s montážními klíči. Teleskopický stojan je rozepřen mezi podlahu a strop, takže je zajištěna pevná opora pro systémy korunkového vrtání. maximální průměr vrtání s RB-90: 10 až 250 mm teleskopický stojan je nastavitelný v rozmezí 1,9 až 3,2 m umožňuje vrtání ve všech směrech shodný systém uchycení rozměry RB-9 (délka x šířka x výška): 400 mm x 290 mm x (1900 až 3200) mm Vrt nì za mokra Jak vrtat se strojem HC-2(W), RB-3W? Vrt nì za sucha Adaptér z 1/2" na 1/2" (vnitřní) katalogové číslo Vrtací korunka pro vrtání za mokra 1/2" (vnější) Vrtací korunka pro vrtání za mokra 1 1/4" (vnější Vodicí šroubový vrták Odsávání katalogové číslo Držák vodicího vrtáku 1/2" (vnitřní) na 1/2" (vnější) Vrtací korunka pro vrtání za mokra 1/2" (vnitřní) Kombinovaný adaptér z 1/2" (vnitřní) na 1/2" (vnitřní) na 1 1/4" (vnější), katalogové číslo Kat. číslo standardně dodáváno s HC-2 Kat. čísla 68426, standardně dodávána s RB-3W Navrtávací vodicí špička Vysavač V-1225, katalogové číslo Vysavač V-1250, katalogové číslo Při vrtání průměru 82 mm a více používejte vodící vrták Vyhazovač katalogové číslo Kompaktní pro snadnou přepravu 108

8 Příslušenství pro diamantové korunkové vrtání Vrt nì a ez nì diamantem P ÌsluöenstvÌ pro diamantovè korunkovè vrt nì P ÌsluöenstvÌ pro vrt nì za mokra Kat. Ë. Popis HCW-22 HC-2W RB-3W RB-208 RB Zásobník tlakové vody Sběrač vody pro ruční vrtání za mokra až do průměru 112 mm Vložka sběrače vody - ruční vrtání průměr 10 mm Vložka sběrače vody - ruční vrtání průměr 12 mm Vložka sběrače vody - ruční vrtání průměr 14 mm Vložka sběrače vody - ruční vrtání průměr 16 mm Vložka sběrače vody - ruční vrtání průměr 18 mm Vložka sběrače vody - ruční vrtání průměr 20 mm Vložka sběrače vody - ruční vrtání průměr 22 mm Vložka sběrače vody - ruční vrtání průměr 25 mm Vložka sběrače vody - ruční vrtání průměr 28 mm Vložka sběrače vody - ruční vrtání průměr 30 mm Vložka sběrače vody - ruční vrtání průměr 32 mm Vložka sběrače vody - ruční vrtání průměr 35 mm Vložka sběrače vody - ruční vrtání průměr 40 mm Vložka sběrače vody - ruční vrtání průměr 52 mm Vložka sběrače vody - ruční vrtání průměr 62 mmm Vložka sběrače vody - ruční vrtání průměr 72 mm Vložka sběrače vody - ruční vrtání průměr 82 mm Vložka sběrače vody - ruční vrtání průměr 91 mm Vložka sběrače vody - ruční vrtání průměr 112 mm P ÌsluöenstvÌ pro upevnïnì stojanu Kat. Ë. Popis HCW-22 HC-2W RB-3W RB-208 RB Vývěva 230 V Vývěva 115 V Podtlaková vzduchová hadice Rychloupínací zařízení, max. 500 kg Kotvicí souprava pro měkké materiály (cihelné zdivo,...) Sada dvou kotev pro měkké materiály Kotvicí souprava pro tvrdé materiály (beton,...) Sada 10 kotev pro tvrdé materiály VöeobecnÈ p ÌsluöenstvÌ Kat. Ë. Popis HCW-22 HC-2W RB-3W RB-208 RB Vysavač prachu a vody V 1225, objem 25 litrů Vysavač prachu a vody V 1250, objem 50 litrů Sada montážních klíčů (22, 24, 26, 28, 32 mm) 109

9 Vrt nì a ez nì diamantem Diamantové vrtací korunky DiamantovÈ vrtacì stroje - p ehled *Maximum 82mm pro ruční mokré vrtání v betonu MokrÈ SuchÈ Model Maxim lnì pr mïr vrt nì mm P ipojenì HCW Rychlospojka HC /2 HC-2(W) * 1/2 RB-3W * 1/2 & 1 1/4 RB-208/ /4 RB-214/ /4 Vysoce v konnè, profesion lnì diamantovè vrtacì korunky RIDGID s extrèmnï vysokou koncentracì diamantu garantujì rychlè a p esnè vrt nì, dlouhou ûivotnost, mimo dn ezn v kon ve vyztuûenèm a tvrdèm betonu, cihelnèm zdivu, asfaltu, p ÌrodnÌm a umïlèm kameni. Podle poûadavk z kaznìka mohou b t vyrobenè vrt ky pro speci lnì aplikace v r zn ch velikostech i dèlk ch. RuËnÌ vrt nì za mokra s korunkov mi diamantov mi vrt ky s plnou diamantovou korunkou. Profesion lnì diamantovè korunkovè vrt ky s plnou diamantovou korunkou, s vysokou koncentracì diamantu jsou speci lnï urëenè pro ruënì aplikace. Pln korunkov segment zajiöùuje lepöì ezn komfort, vedoucì k lepöì p esnosti na zaë tku vrt nì. RychloupÌnacÌ diamantov vrt k pro HCW-22 Pr mïr Kat. Celkov dèlka Segment mm Ë. mm v x ö (mm) RychloupÌnacÌ systèm se hodì pouze pro: model RIDGID HCW x x x x x x x x 2.5 P ipojenì 1/2" BSP (vnïjöì) se hodì pro: všechny stroje pro korunkové vrtání s připojením 1/2" (vnitřní) stávající modely RIDGID: HC-2, HC-2W, RB-3W předchozí modely RIDGID: RB-204, RB-125 1/2" BSP (vnïjöì) Pr mïr Kat. Celkov dèlka Segment mm Ë. mm v x ö (mm) x x x x x x x x x x x x x x x x x x x 3.0 Vhodné i pro vrtání za mokra se stojanem. 1/2" BSP (vnější) Plná korunka Rychloupínací spojka 110

10 Vrtání a řezání diamantem DiamantovÈ korunkovè vrt ky KorunkovÈ vrt ky se segmentovou diamantovou korunkou RIDGID s vysokou koncentracì diamantu zajiöùujì vynikajìcì eznè v sledky p i vrt nì se stojanem. Jsou dvï provedenì : 1) Univerz lnì vrt ky: univerz lnì pouûitì 2) Premium vrt ky: vhodnè pro silnï armovan beton / rychlè vrt nì Vrt nì za mokra vrt kem se segmentovou diamantovou korunkou P ipojenì 1/2" BSP (vnïjöì) se hodì pro: všechny korunkové vrtací stroje s připojením 1/2" (vnitřní) stávající modely RIDGID: HC-2, HC-2W, RB-3W předchozí modely RIDGID: RB-204, RB-125 1/2" BSP (vnïjöì) Pr mïr Univerz l Premium Celkov Segmenty mm kat. Ë. kat. Ë. dèlka mm d x v x ö (mm) PoËet Pro průměry10-30 mm viz tabulku na předchozí straně x 6 x 3 4 (1) x 6 x x 6 x x 6 x x 6 x x 6 x x 6 x x 6 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x 4 11 (1) má 5 segmentů P ipojenì 1 1/4" UNC (vnit nì) se hodì pro: všechny korunkové vrtací stroje s připojením 1 1/4" (vnějším) stávající modely RIDGID: RB-3W, RB-208/3, a RB-214/3 předchozí modely RIDGID: RB-206, RB-206/3, RB-212 a RB /4" UNC (vnit nì Pr mïr Univerz l Premium Celkov Segmenty mm kat. Ë. kat. Ë. dèlka mm d x v x ö (mm) PoËett Pro průměry mm: použít vrtáky 1/2" vnější a adaptér x 6 x x 6 x x 6 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x (2) x 7 x (2) x 7 x (3) x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x (2) a mají 13 segmentů (3) má 14 segmentů 1 1/4" UNC (vnitřní) Segmentová korunka Adaptér (42716) pro použití vrtáků 1/2" (vnější) na strojích 1 1/4"

11 Vrt nì a ez nì diamantem Diamantové korunkové vrtáky DiamantovÈ segmentovè korunkovè vrt ky RIDGID pro vrt nì za sucha jsou ide lnì pro Ëistou pr ci p i renovacìch. KorunkovÈ vrt ky jsou navrûenè tak, aby zajistily rychlè a p esnè vrt nì i dlouhou ûivotnost. Jsou dvï provedenì : 1) Vrt ky pro vrt nì za sucha pro tvrdè materi ly (beton bez v ztuûe,...) / rychlè ez nì 2) Vrt ky pro vrt nì za sucha pro mïkkè / abrazivnì / materi ly (cihly,...) / univerz lnì pouûitì Vrt nì za sucha s diamantov mi vrt ky se segmentovou diamantovou korunkou KorunkovÈ vrt ky pro vrt nì za sucha ve tvrd ch materi lech, 1/2" BSP (vnit nì) se hodì pro: všechny stroje pro korunkové vrtání s připojením 1/2" (vnějším) stávající modely RIDGID: HC-1, HC-2, HC-2W, RB-3W * pracovní délka 500 mm Pr mïr Prac. dèlka 150mm Prac. dèlka 300mm Segmenty mm kat. Ë. kat. Ë. d x v x ö (mm) PoËet * x 6 x * x 6 x * x 6 x x 6 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x KorunkovÈ vrt ky pro vrt nì za sucha v mïkk ch materi lech, 1/2" BSP (vnit nì) se hodì pro: všechny stroje pro korunkové vrtání s připojením 1/2" (vnějším) stávající modely RIDGID: HC-1, HC-2, HC-2W, RB-3W * pracovní délka 500 mm Pr mïr Prac. dèlka 150mm Prac. dèlka 300mm Segmenty mm kat. Ë. kat. Ë. d x v x ö (mm) PoËet * plná x 18 x * plná x 24 x * x 6 x x 6 x x 6 x x 6 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x x 7 x 4 6 KorunkovÈ vrt ky pro elektrik skè instalaënì krabice KorunkovÈ vrt ky pro vrt nì za sucha s pracovnì dèlkou 70 mm pro efektivnì vrt nì otvor pro elektrik skè krabice. Jsou k dispozici dva typy p ipojenì: 1/2" BSP (vnit nì) nebo M16 (vnit nì). 1/2" BSP (vnit nì) M16 (vnit nì) dr ûkovanè korunkovè vrt ky Pr mïr mm PracovnÌ dèlka 70 mm P ipojenì 1/2" (vnit nì) Pr mïr mm PracovnÌ dèlka 70 mm M16 (vnit nì) 1/2" BSP (vnitřní) Při vrtání děr za sucha s průměrem větším než 82 mm se pro přesné vrtání doporučuje použití vodicího spirálového vrtáku a unašeče tohoto vrtáku (52566). Při vrtání do velmi tvrdých materiálů (na příklad dlaždice) se doporučuje předvrtání systémem s výměnnými navrtávacími špičkami. Detaily jsou uvedeny v kapitole "Příslušenství pro diamantové korunkové vrtáky" str. 113.

12 Diamantové korunkové vrtáky Vrt nì a ez nì diamantem P ÌsluöenstvÌ pro diamantovè korunkovè vrt ky Kat. Ë. Popis AdaptÈry upìnacìch z vit Adaptér 1/2" BSP (vnitřní) na 1/2" BSP (vnitřní) Adaptér M16 (vnitřní) na 1/2" BSP (vnější) Kombinovaný adaptér 1/2" (vnitřní) na 1 1/4" (vnější), 1/2" (vnitřní) Adaptér 1 1/4" UNC (vnitřní) na 1/2" BSP (vnitřní) Adaptér 1 1/4" UNC (vnější) na 1/2" BSP (vnější) Adaptér 1/2" BSP (vnitřní) na M16 (vnější) Adaptér 2 x 1/2" BSP (vnější] AdaptÈry pro stroje Hilti Upínací pouzdro s adaptérem na 1/2" BSP (vnější) Upínací pouzdro pro Hilti DCM 1 s adaptérem na 1/2" BSP (vnitřní) Adaptér pro Hilti DCM 2, DD 160, DD 250 na 1/2" BSP (vnitřní), 1 1/4" (vnější) Adaptér pro Hilti DD 100 na 1/2" BSP (vnější) Adaptér pro Hilti DD 80 / DD 100 / DD 130 na 1/2" BSP (vnitřní) Adaptér pro Hilti DD 80 / DD 100 / DD 130 na 1/2" BSP (vnější] ProdluûovacÌ tyëe 1/2" Prodloužení, délka 150 mm, průměr 30 mm (1/2" (vnější) na 1/2" (vnitřní)) pro HC-2W, RB-3W Prodloužení, délka 300 mm, průměr 30 mm (1/2" (vnější) na 1/2" (vnitřní)) ProdluûovacÌ tyëe 1 1/4" Prodloužení, délka 300 mm, průměr 47 mm (1 1/4" (vnitřní) na 1 1/4" (vnější)) pro RB-208, RB-212, RB-214 VöeobecnÈ p ÌsluöenstvÌ Měděný kroužek pro snadné vyjmutí korunky, 1 1/4" Měděná mazací pasta Brousek pro ostření / čištění diamantových segmentů P ÌsluöenstvÌ pro vrt nì za sucha s HC-1, HC-2(W) Odsávání ( pouze při vrtání za sucha ) a RB-3W Unašeč vodícího vrtáku Držák navrtávací špičky a navrtávací špička pro korunku 150 mm Držák navrt. špičky a navrt. špička pro korunku 150 mm s odsáváním Držák navrtávací špičky a navrtávací špička pro korunku 300 mm Držák navrt. špičky a navrt. špička pro korunku 300 mm s odsáváním Výměnná navrtávací špička Spirálový vodicí vrták pro korunku 150 mm Spirálový vodicí vrták pro korunku 150 mm s odsáváním Spirálový vodicí vrták pro korunku 300 mm s odsáváním Vyhazovací klíč Vodicí spirálový vrták pro korunku na elektrikářské instalační krabice
