Objednací čísla. Všeobecná informace. Icu N= 50% N= 100% Zkratky použité k popisu přístroje. ES = přední prodloužené a rozšířené připojovací svorky
|
|
|
- Ludvík Šmíd
- před 8 lety
- Počet zobrazení:
Transkript

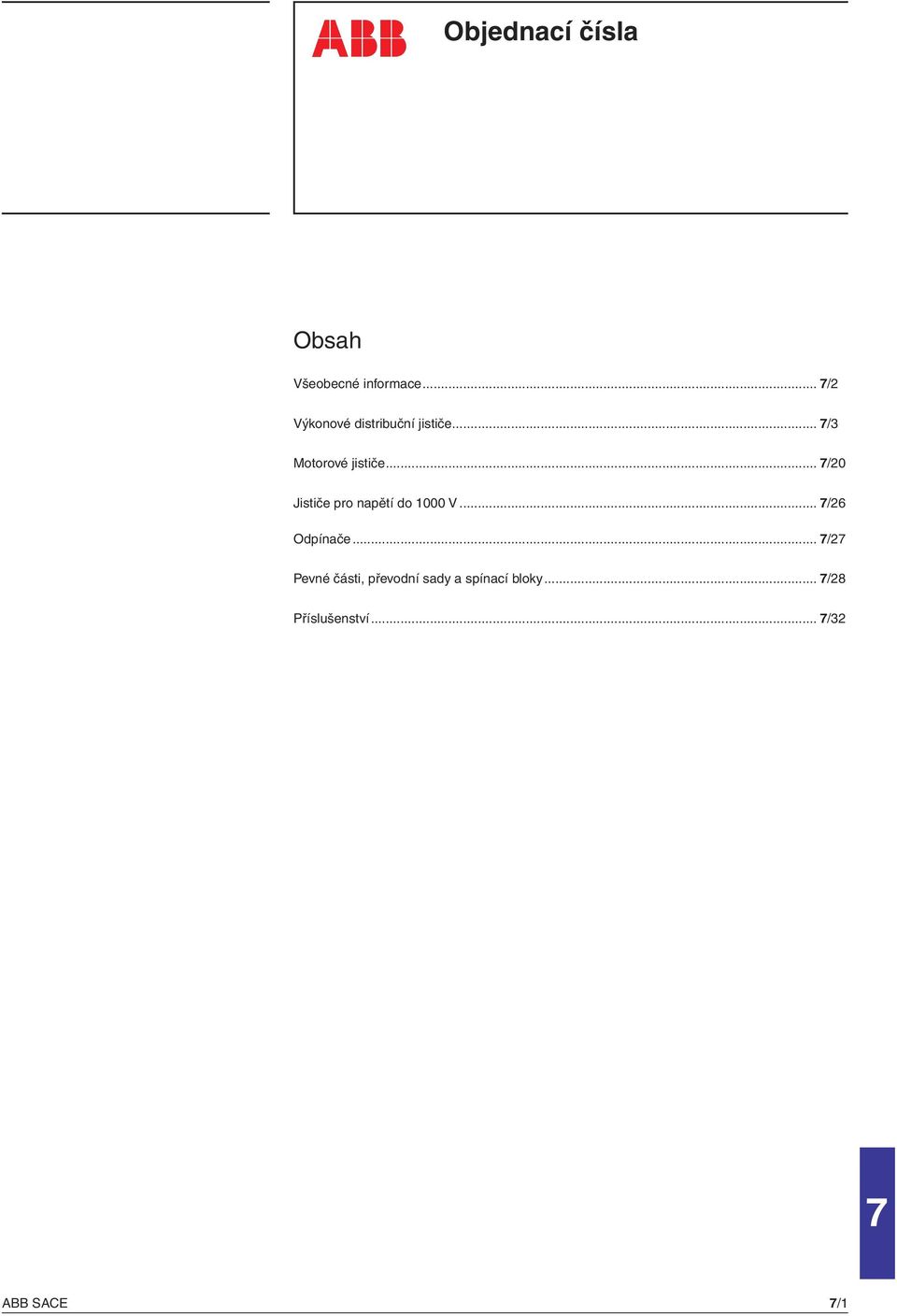

1 Obsah Všeobecné informace... /2 Výkonové distribuční jističe... /3 Motorové jističe... /20 Jističe pro napětí do 1000 V... /26 Odpínače... /2 Pevné části, převodní sady a spínací bloky... /28 Příslušenství... /32 ABB SACE /1

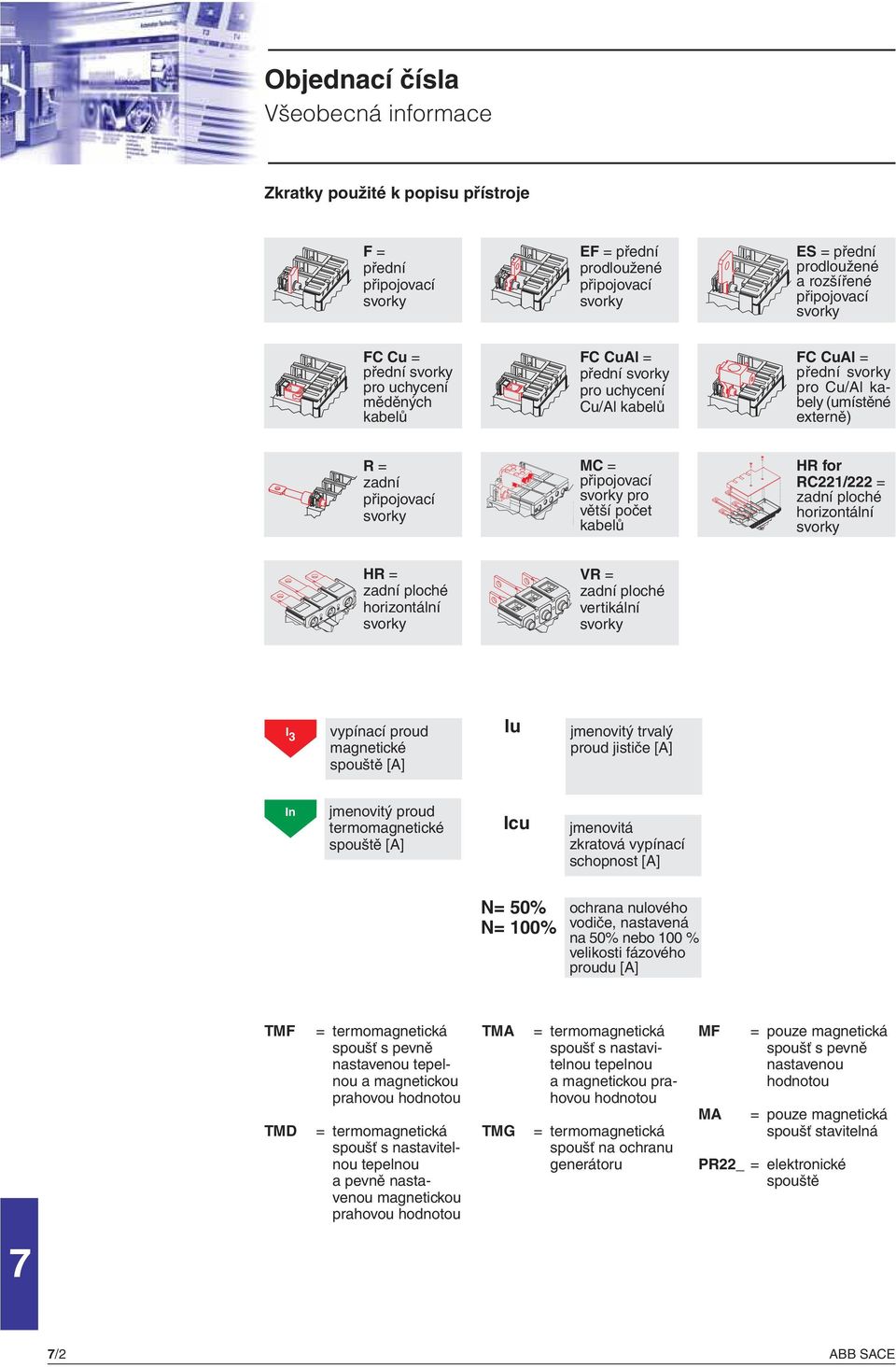

2 Všeobecná informace Zkratky použité k popisu přístroje F = přední připojovací svorky EF = přední prodloužené připojovací svorky ES = přední prodloužené a rozšířené připojovací svorky FC Cu = přední svorky pro uchycení měděných kabelů FC CuAl = přední svorky pro uchycení Cu/Al kabelů FC CuAl = přední svorky pro Cu/Al kabely (umístěné externě) R = zadní připojovací svorky MC = připojovací svorky pro větší počet kabelů HR for RC221/222 = zadní ploché horizontální svorky HR = zadní ploché horizontální svorky VR = zadní ploché vertikální svorky vypínací proud magnetické spouště [A] Iu jmenovitý trvalý proud jističe [A] jmenovitý proud termomagnetické spouště [A] Icu jmenovitá zkratová vypínací schopnost [A] N= 50% N= 100% ochrana nulového vodiče, nastavená na 50% nebo 100 % velikosti fázového proudu [A] TMF TMD = termomagnetická spoušť s pevně nastavenou tepelnou a magnetickou prahovou hodnotou = termomagnetická spoušť s nastavitelnou tepelnou a pevně nastavenou magnetickou prahovou hodnotou TMA TMG = termomagnetická spoušť s nastavitelnou tepelnou a magnetickou prahovou hodnotou = termomagnetická spoušť na ochranu generátoru MF MA = pouze magnetická spoušť s pevně nastavenou hodnotou = pouze magnetická spoušť stavitelná PR22_ = elektronické spouště /2 ABB SACE
![pro větší počet kabelů HR for RC221/222 = zadní ploché horizontální svorky HR = zadní ploché horizontální svorky VR = zadní ploché vertikální svorky vypínací proud magnetické spouště [A] Iu jmenovitý](/docs-images/46/17392615/images/page_2.jpg "trvalý proud jističe [A] jmenovitý proud termomagnetické spouště [A] Icu jmenovitá zkratová vypínací schopnost [A] N= 50% N= 100% ochrana nulového vodiče, nastavená na 50% nebo 100 % velikosti")
3 Distribuční jističe Jističe T1B 1P 160 1SDC210240F0004 Iu (40 C) = 160 A - Icu (230 V) = 25 ka FC Cu = přední kabelové svorky 1-pólový Termomagnetická spoušť s pevně nastavenými prahovými hodnotami - TMF T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) T1B 1P 160 F FC Cu (1x0mm 2 ) Jističe T1B 160 1SDC210241F0004 Iu (40 C) = 160 A - Icu (415 V) = 16 ka FC Cu = přední kabelové svorky Termomagnetická spoušť - TMD N= 50% N= 100% T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) T1B 160 F FC Cu (1x0mm 2 ) Jističe T1C 160 1SDC210241F0004 Iu (40 C) = 160 A - Icu (415 V) = 25 ka FC Cu = přední kabelové svorky Termomagnetická spoušť - TMD N= 50% N= 100% T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) T1C 160 F FC Cu (1x0mm 2 ) Jističe T1N 160 1SDC210241F0004 Iu (40 C) = 160 A - Icu (415 V) = 36 ka FC Cu = přední kabelové svorky Termomagnetická spoušť - TMD N= 50% N= 100% T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) T1N 160 F FC Cu (1x0mm 2 ) ABB SACE /3

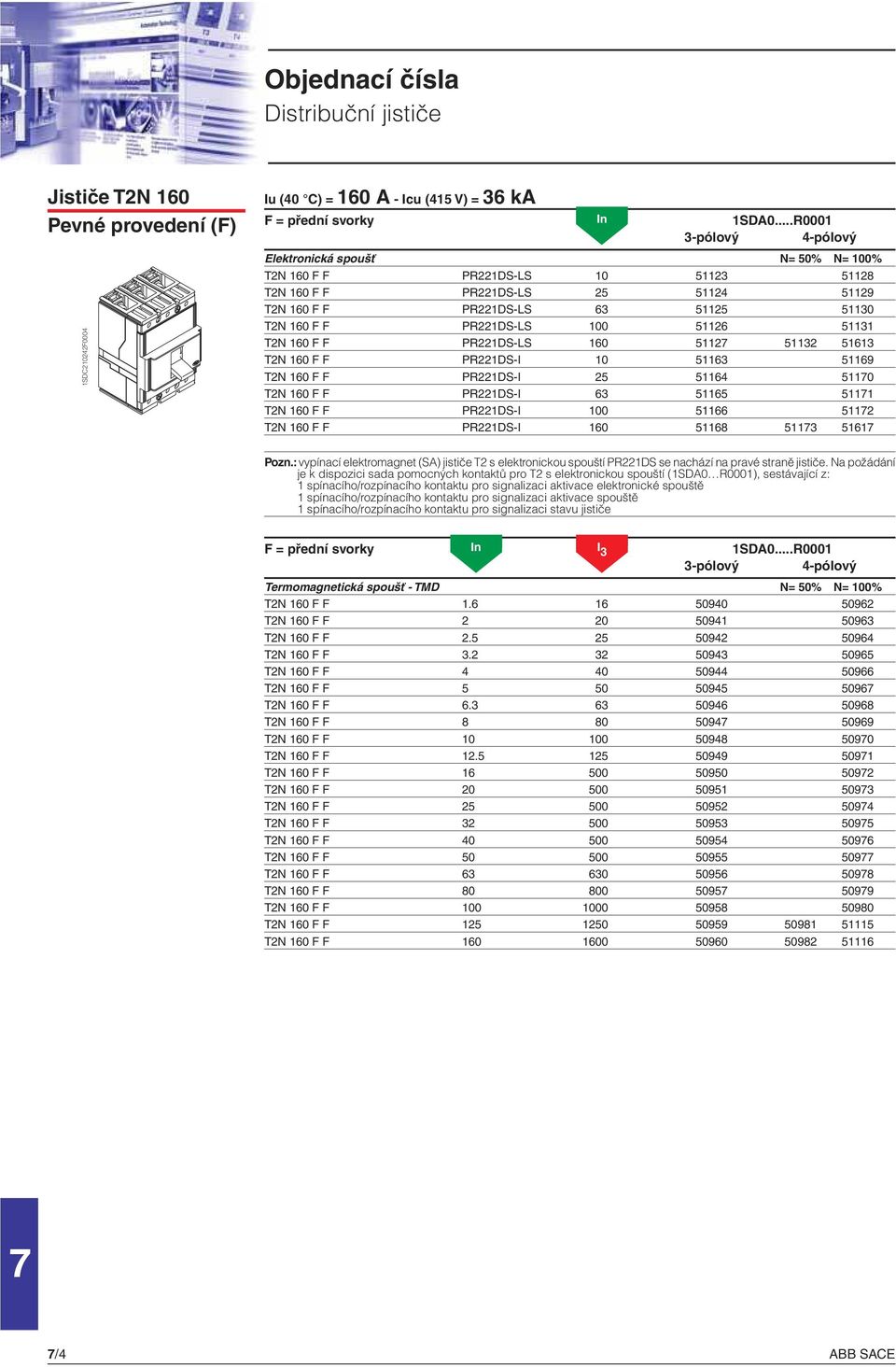

4 Distribuční jističe Jističe T2N 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 36 ka N= 50% N= 100% T2N 160 F F PR221DS-LS T2N 160 F F PR221DS-LS T2N 160 F F PR221DS-LS T2N 160 F F PR221DS-LS T2N 160 F F PR221DS-LS T2N 160 F F PR221DS-I T2N 160 F F PR221DS-I T2N 160 F F PR221DS-I T2N 160 F F PR221DS-I T2N 160 F F PR221DS-I Pozn.: vypínací elektromagnet (SA) jističe T2 s elektronickou spouští PR221DS se nachází na pravé straně jističe. Na požádání je k dispozici sada pomocných kontaktů pro T2 s elektronickou spouští (1SDA0 R0001), sestávající z: 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace elektronické spouště 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace spouště 1 spínacího/rozpínacího kontaktu pro signalizaci stavu jističe Termomagnetická spoušť - TMD N= 50% N= 100% T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F /4 ABB SACE

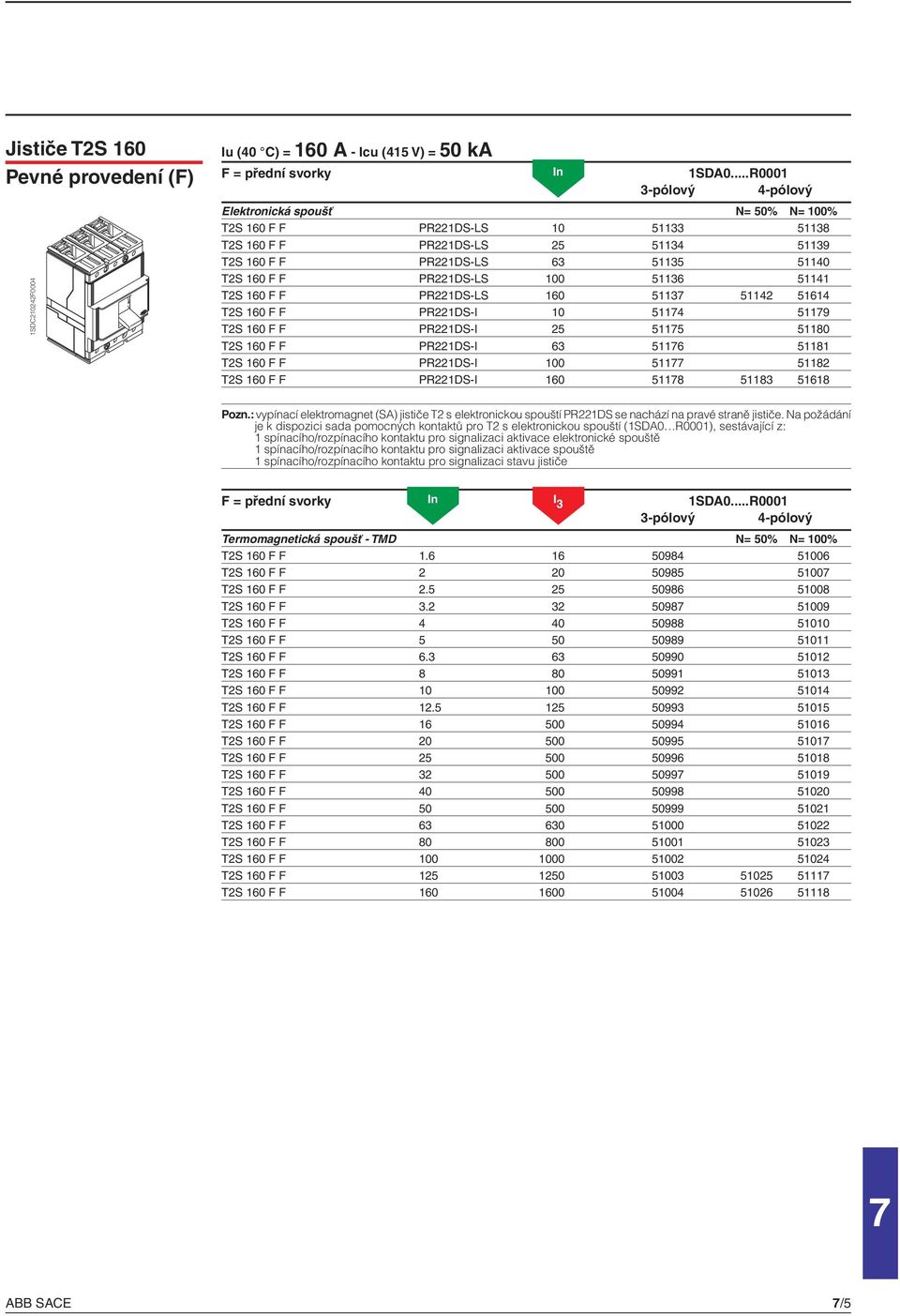

5 Jističe T2S 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 50 ka N= 50% N= 100% T2S 160 F F PR221DS-LS T2S 160 F F PR221DS-LS T2S 160 F F PR221DS-LS T2S 160 F F PR221DS-LS T2S 160 F F PR221DS-LS T2S 160 F F PR221DS-I T2S 160 F F PR221DS-I T2S 160 F F PR221DS-I T2S 160 F F PR221DS-I T2S 160 F F PR221DS-I Pozn.: vypínací elektromagnet (SA) jističe T2 s elektronickou spouští PR221DS se nachází na pravé straně jističe. Na požádání je k dispozici sada pomocných kontaktů pro T2 s elektronickou spouští (1SDA0 R0001), sestávající z: 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace elektronické spouště 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace spouště 1 spínacího/rozpínacího kontaktu pro signalizaci stavu jističe Termomagnetická spoušť - TMD N= 50% N= 100% T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F ABB SACE /5

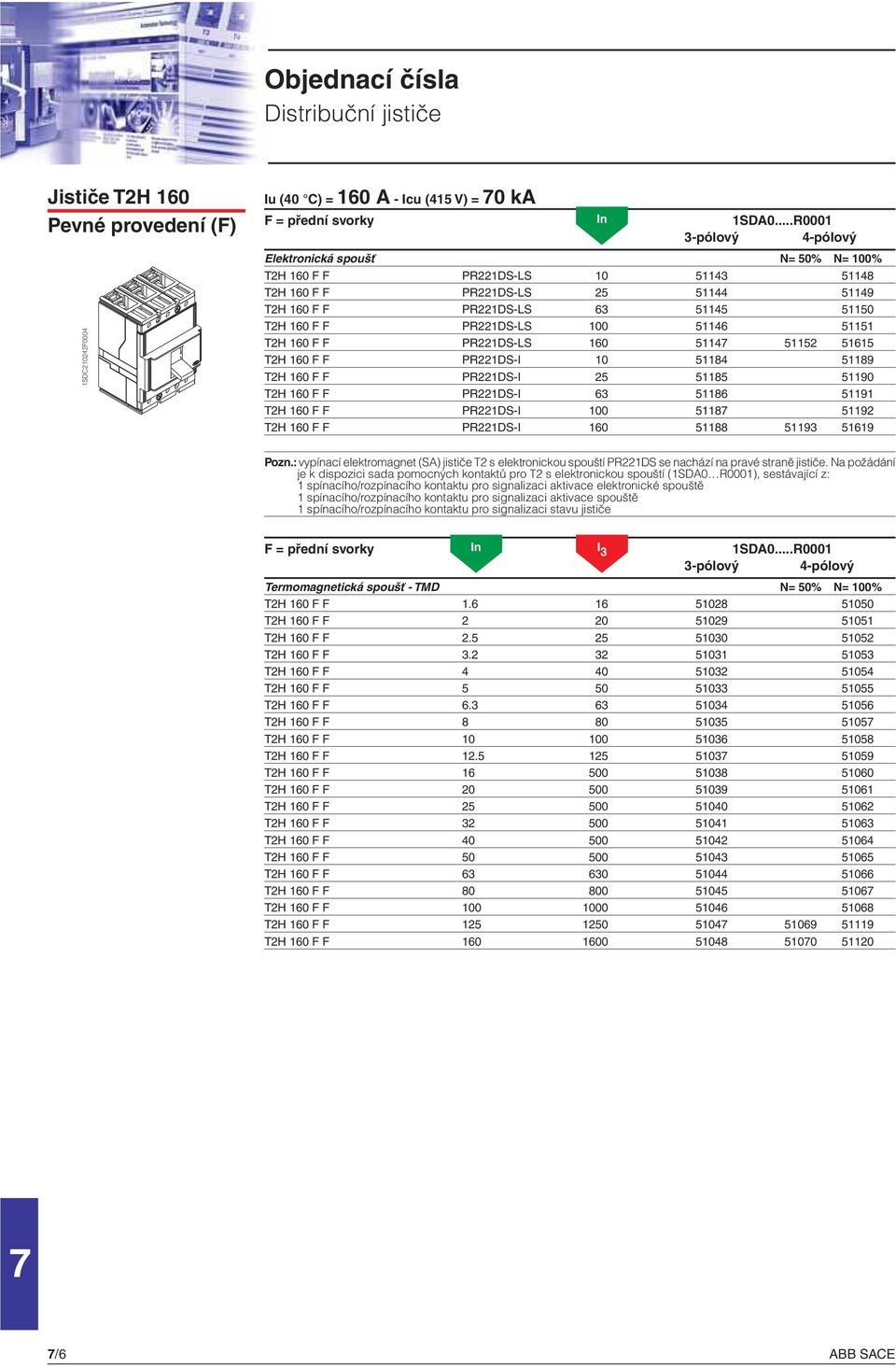

6 Distribuční jističe Jističe T2H 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 0 ka N= 50% N= 100% T2H 160 F F PR221DS-LS T2H 160 F F PR221DS-LS T2H 160 F F PR221DS-LS T2H 160 F F PR221DS-LS T2H 160 F F PR221DS-LS T2H 160 F F PR221DS-I T2H 160 F F PR221DS-I T2H 160 F F PR221DS-I T2H 160 F F PR221DS-I T2H 160 F F PR221DS-I Pozn.: vypínací elektromagnet (SA) jističe T2 s elektronickou spouští PR221DS se nachází na pravé straně jističe. Na požádání je k dispozici sada pomocných kontaktů pro T2 s elektronickou spouští (1SDA0 R0001), sestávající z: 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace elektronické spouště 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace spouště 1 spínacího/rozpínacího kontaktu pro signalizaci stavu jističe Termomagnetická spoušť - TMD N= 50% N= 100% T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F /6 ABB SACE

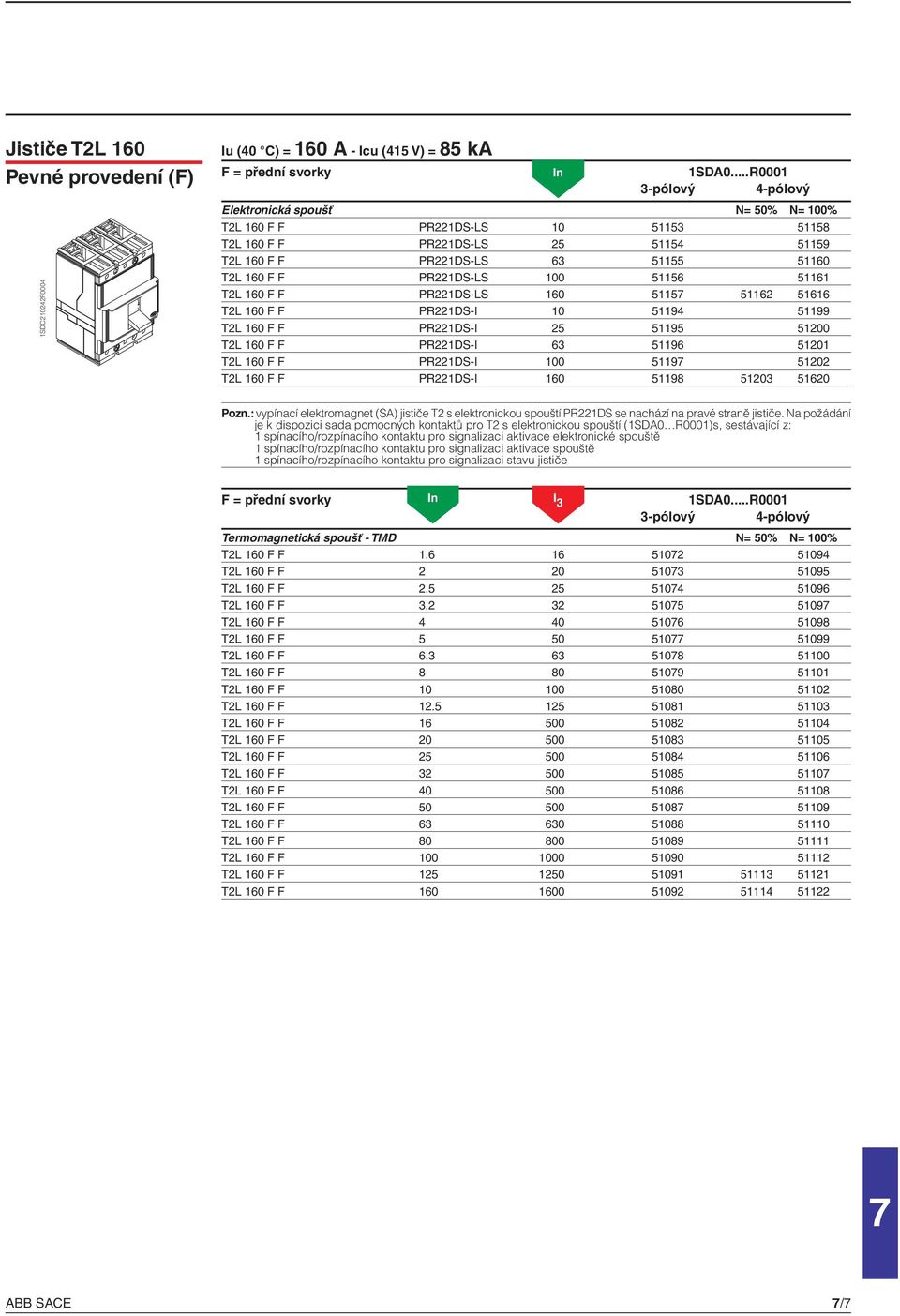

7 Jističe T2L 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 85 ka N= 50% N= 100% T2L 160 F F PR221DS-LS T2L 160 F F PR221DS-LS T2L 160 F F PR221DS-LS T2L 160 F F PR221DS-LS T2L 160 F F PR221DS-LS T2L 160 F F PR221DS-I T2L 160 F F PR221DS-I T2L 160 F F PR221DS-I T2L 160 F F PR221DS-I T2L 160 F F PR221DS-I Pozn.: vypínací elektromagnet (SA) jističe T2 s elektronickou spouští PR221DS se nachází na pravé straně jističe. Na požádání je k dispozici sada pomocných kontaktů pro T2 s elektronickou spouští (1SDA0 R0001)s, sestávající z: 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace elektronické spouště 1 spínacího/rozpínacího kontaktu pro signalizaci aktivace spouště 1 spínacího/rozpínacího kontaktu pro signalizaci stavu jističe Termomagnetická spoušť - TMD N= 50% N= 100% T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F ABB SACE /

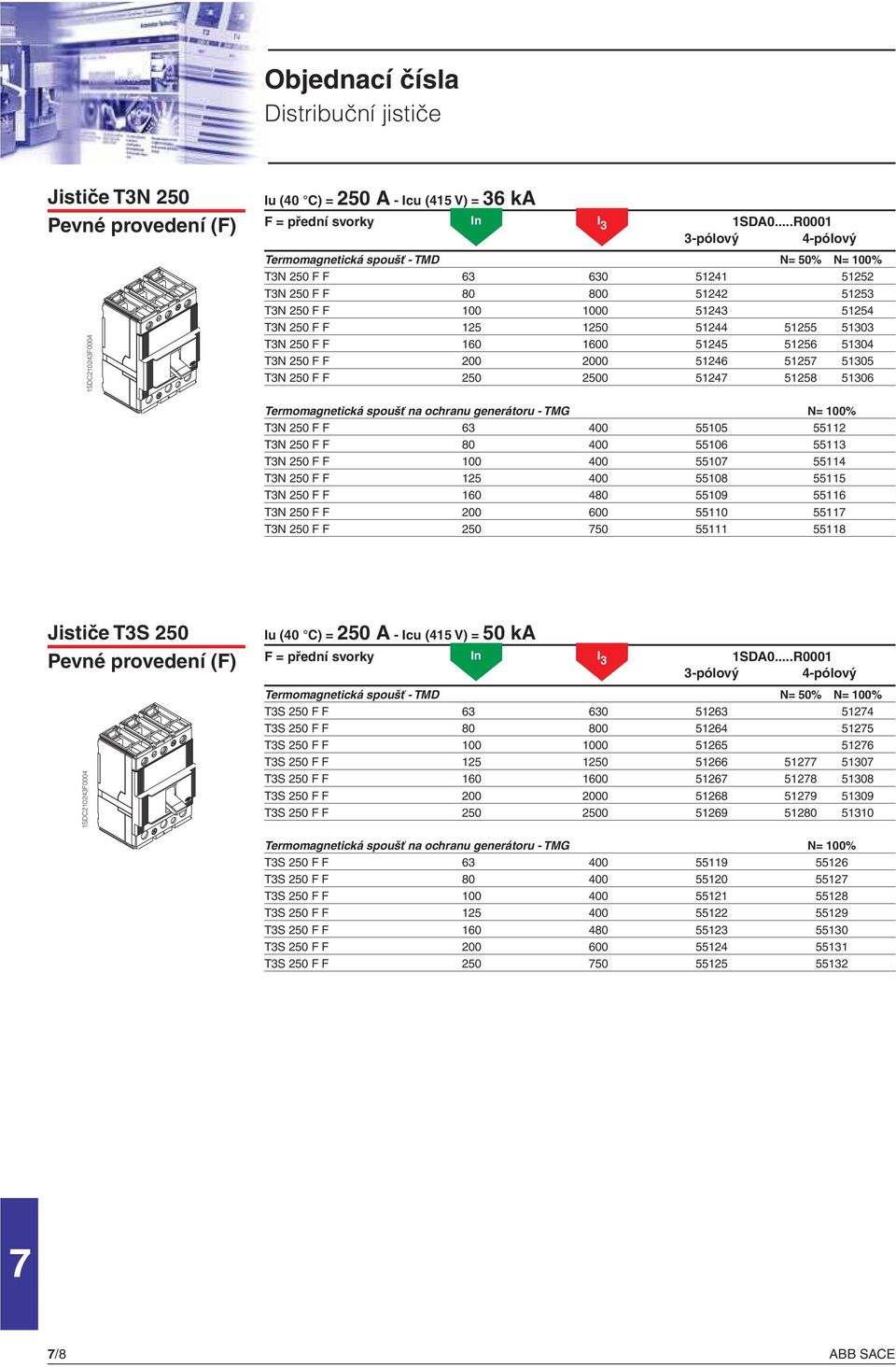

8 Distribuční jističe Jističe T3N 250 1SDC210243F0004 Iu (40 C) = 250 A - Icu (415 V) = 36 ka Termomagnetická spoušť - TMD N= 50% N= 100% T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F Termomagnetická spoušť na ochranu generátoru - TMG N= 100% T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F Jističe T3S 250 1SDC210243F0004 Iu (40 C) = 250 A - Icu (415 V) = 50 ka Termomagnetická spoušť - TMD N= 50% N= 100% T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F Termomagnetická spoušť na ochranu generátoru - TMG N= 100% T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F /8 ABB SACE
9 Jističe T4N 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (415 V) = 36 ka T4N 250 F F PR221DS-LS/I T4N 250 F F PR221DS-LS/I T4N 250 F F PR221DS-LS/I T4N 250 F F PR221DS-I T4N 250 F F PR221DS-I T4N 250 F F PR221DS-I T4N 250 F F PR222DS/P-LSI T4N 250 F F PR222DS/P-LSI T4N 250 F F PR222DS/P-LSI T4N 250 F F PR222DS/P-LSIG T4N 250 F F PR222DS/P-LSIG T4N 250 F F PR222DS/P-LSIG Termomagnetická spoušť- TMD a TMA N= 50% N= 100% T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F Jističe T4N 320 Iu (40 C) = 320 A - Icu (415 V) = 36 ka T4N 320 F F PR221DS-LS/ T4N 320 F F PR221DS T4N 320 F F PR222DS/P-LS T4N 320 F F PR222DS/P-LSIG SDC210244F0004 ABB SACE /9
10 Distribuční jističe Jističe T4S 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (415 V) = 50 ka T4S 250 F F PR221DS-LS/I T4S 250 F F PR221DS-LS/I T4S 250 F F PR221DS-LS/I T4S 250 F F PR221DS-I T4S 250 F F PR221DS-I T4S 250 F F PR221DS-I T4S 250 F F PR222DS/P-LSI T4S 250 F F PR222DS/P-LSI T4S 250 F F PR222DS/P-LSI T4S 250 F F PR222DS/P-LSIG T4S 250 F F PR222DS/P-LSIG T4S 250 F F PR222DS/P-LSIG Termomagnetická spoušť- TMD a TMA N= 50% N= 100% T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F Jističe T4S 320 Iu (40 C) = 320 A - Icu (415 V) = 50 ka T4S 320 F F PR221DS-LS/ T4S 320 F F PR221DS T4S 320 F F PR222DS/P-LS T4S 320 F F PR222DS/P-LSIG SDC210244F0004 /10 ABB SACE
11 Jističe T4H 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (415 V) = 0 ka T4H 250 F F PR221DS-LS/I T4H 250 F F PR221DS-LS/I T4H 250 F F PR221DS-LS/I T4H 250 F F PR221DS-I T4H 250 F F PR221DS-I T4H 250 F F PR221DS-I T4H 250 F F PR222DS/P-LSI T4H 250 F F PR222DS/P-LSI T4H 250 F F PR222DS/P-LSI T4H 250 F F PR222DS/P-LSIG T4H 250 F F PR222DS/P-LSIG T4H 250 F F PR222DS/P-LSIG Termomagnetická spoušť- TMD a TMA N= 50% N= 100% T4H 250 F F T4H 250 F F T4H 250 F F T4H 250 F F T4H 250 F F T4H 250 F F T4H 250 F F T4H 250 F F T4H 250 F F Jističe T4H 320 Iu (40 C) = 320 A - Icu (415 V) = 0 ka T4H 320 F F PR221DS-LS/ T4H 320 F F PR221DS T4H 320 F F PR222DS/P-LS T4H 320 F F PR222DS/P-LSIG SDC210244F0004 ABB SACE /11

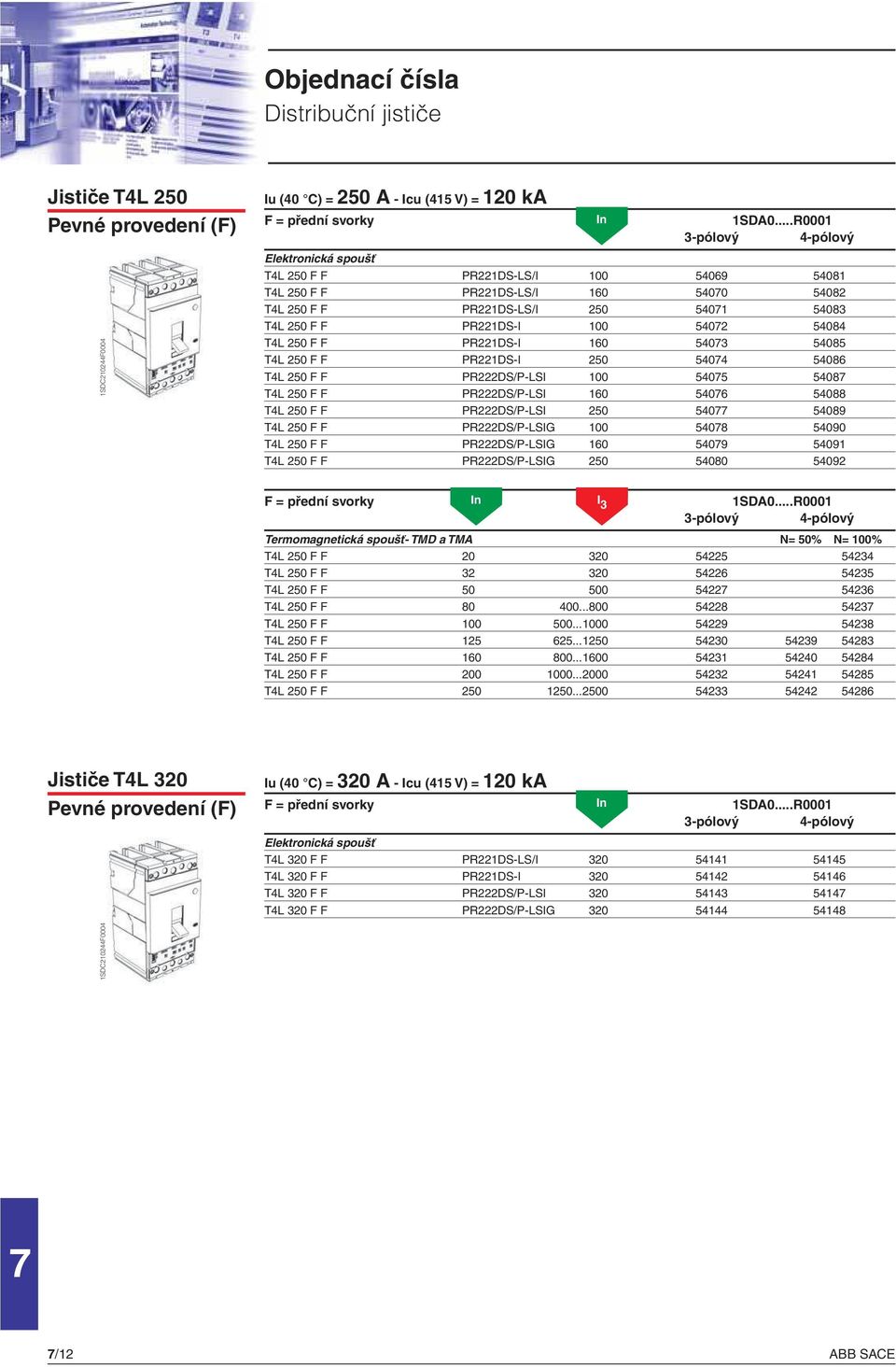

12 Distribuční jističe Jističe T4L 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (415 V) = 120 ka T4L 250 F F PR221DS-LS/I T4L 250 F F PR221DS-LS/I T4L 250 F F PR221DS-LS/I T4L 250 F F PR221DS-I T4L 250 F F PR221DS-I T4L 250 F F PR221DS-I T4L 250 F F PR222DS/P-LSI T4L 250 F F PR222DS/P-LSI T4L 250 F F PR222DS/P-LSI T4L 250 F F PR222DS/P-LSIG T4L 250 F F PR222DS/P-LSIG T4L 250 F F PR222DS/P-LSIG Termomagnetická spoušť- TMD a TMA N= 50% N= 100% T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F Jističe T4L 320 Iu (40 C) = 320 A - Icu (415 V) = 120 ka T4L 320 F F PR221DS-LS/ T4L 320 F F PR221DS T4L 320 F F PR222DS/P-LS T4L 320 F F PR222DS/P-LSIG SDC210244F0004 /12 ABB SACE

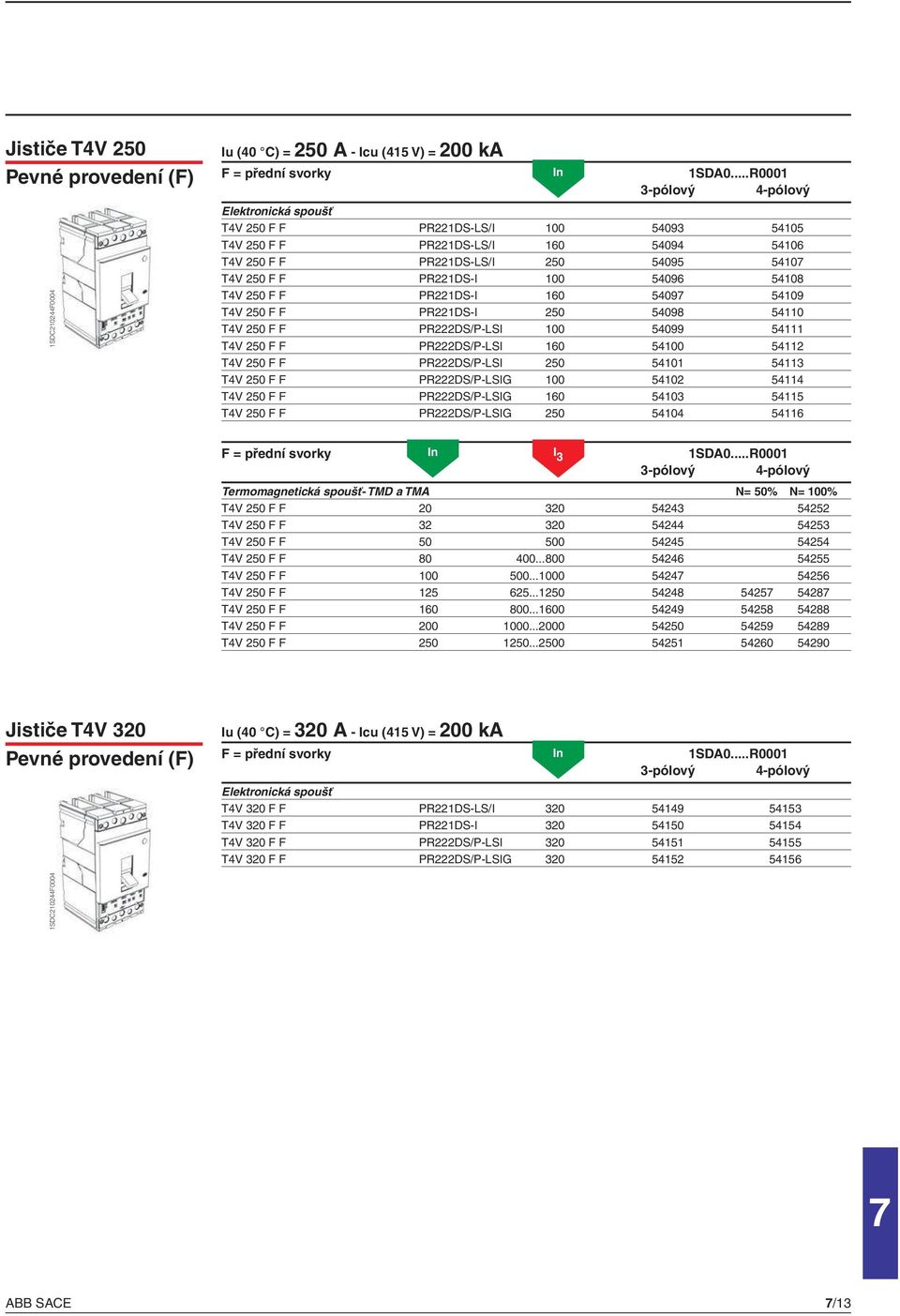

13 Jističe T4V 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (415 V) = 200 ka T4V 250 F F PR221DS-LS/I T4V 250 F F PR221DS-LS/I T4V 250 F F PR221DS-LS/I T4V 250 F F PR221DS-I T4V 250 F F PR221DS-I T4V 250 F F PR221DS-I T4V 250 F F PR222DS/P-LSI T4V 250 F F PR222DS/P-LSI T4V 250 F F PR222DS/P-LSI T4V 250 F F PR222DS/P-LSIG T4V 250 F F PR222DS/P-LSIG T4V 250 F F PR222DS/P-LSIG Termomagnetická spoušť- TMD a TMA N= 50% N= 100% T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F Jističe T4V 320 Iu (40 C) = 320 A - Icu (415 V) = 200 ka T4V 320 F F PR221DS-LS/ T4V 320 F F PR221DS T4V 320 F F PR222DS/P-LS T4V 320 F F PR222DS/P-LSIG SDC210244F0004 ABB SACE /13

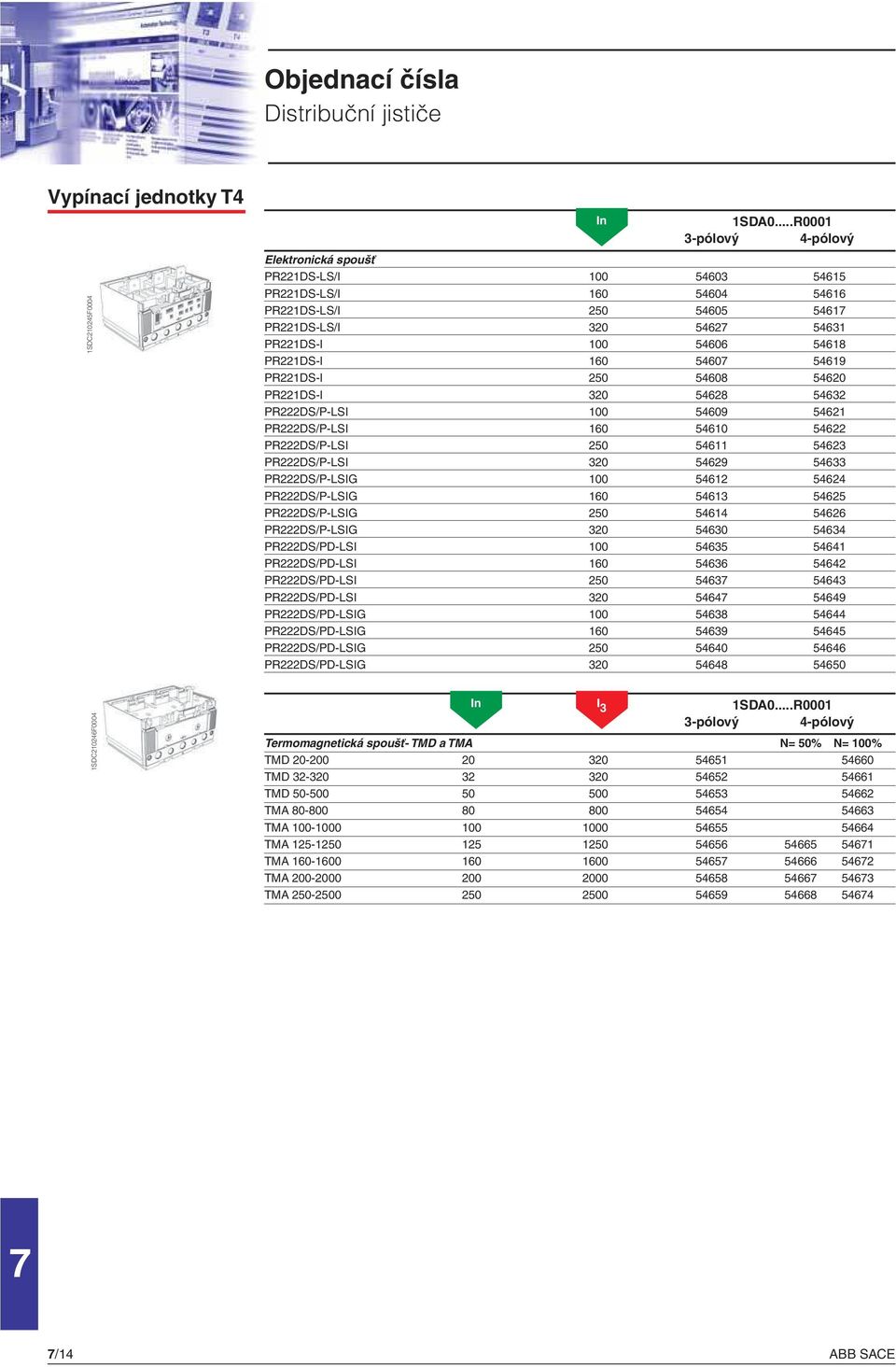

14 Distribuční jističe Vypínací jednotky T4 1SDC210245F0004 PR221DS-LS/I PR221DS-LS/I PR221DS-LS/I PR221DS-LS/ PR221DS-I PR221DS-I PR221DS-I PR221DS PR222DS/P-LSI PR222DS/P-LSI PR222DS/P-LSI PR222DS/P-LS PR222DS/P-LSIG PR222DS/P-LSIG PR222DS/P-LSIG PR222DS/P-LSIG PR222DS/PD-LSI PR222DS/PD-LSI PR222DS/PD-LSI PR222DS/PD-LS PR222DS/PD-LSIG PR222DS/PD-LSIG PR222DS/PD-LSIG PR222DS/PD-LSIG SDC210246F0004 Termomagnetická spoušť- TMD a TMA N= 50% N= 100% TMD TMD TMD TMA TMA TMA TMA TMA TMA /14 ABB SACE

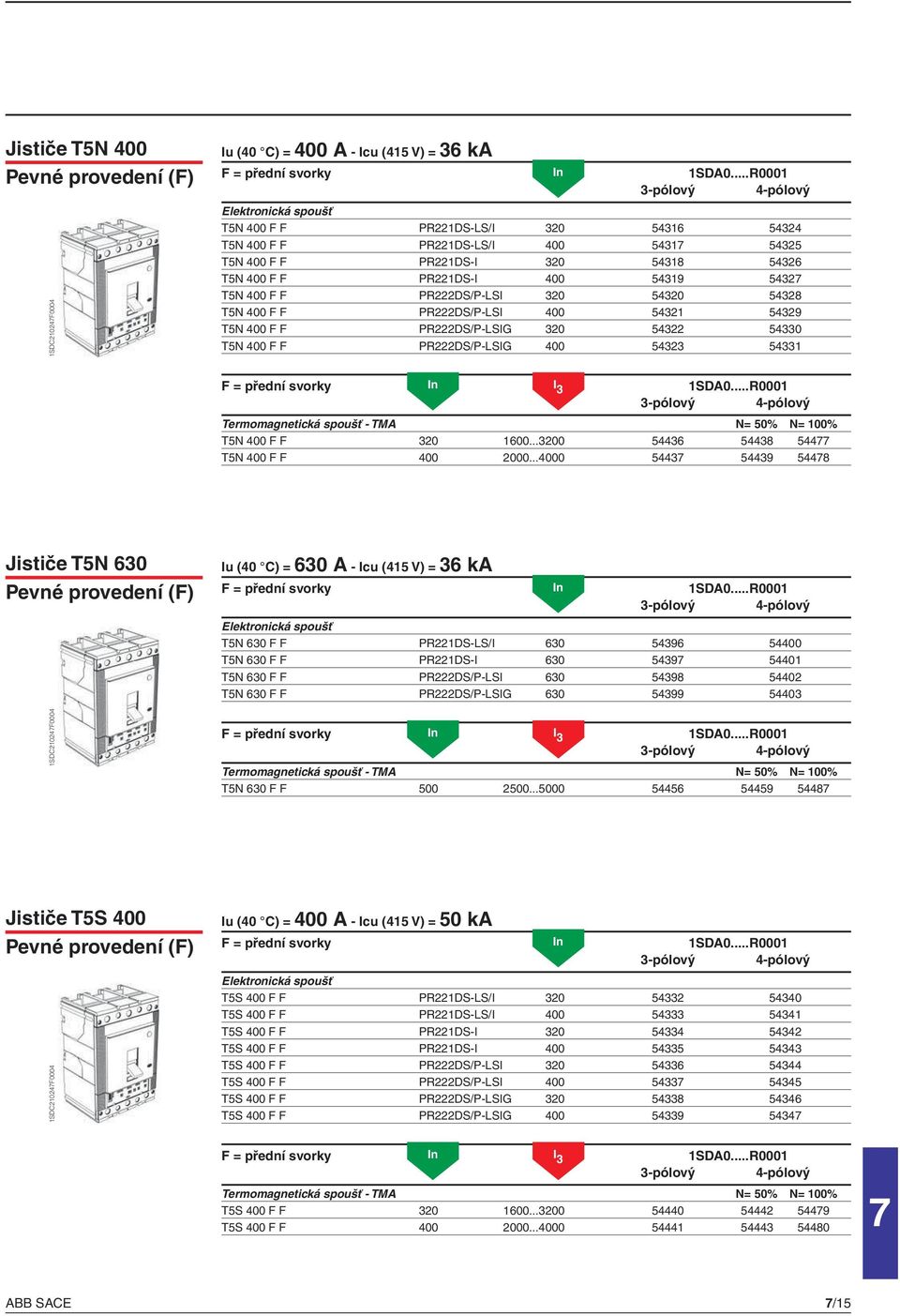

15 Jističe T5N 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (415 V) = 36 ka T5N 400 F F PR221DS-LS/ T5N 400 F F PR221DS-LS/I T5N 400 F F PR221DS T5N 400 F F PR221DS-I T5N 400 F F PR222DS/P-LS T5N 400 F F PR222DS/P-LSI T5N 400 F F PR222DS/P-LSIG T5N 400 F F PR222DS/P-LSIG Termomagnetická spoušť - TMA N= 50% N= 100% T5N 400 F F T5N 400 F F Jističe T5N 630 Iu (40 C) = 630 A - Icu (415 V) = 36 ka T5N 630 F F PR221DS-LS/I T5N 630 F F PR221DS-I T5N 630 F F PR222DS/P-LSI T5N 630 F F PR222DS/P-LSIG SDC21024F0004 Termomagnetická spoušť - TMA N= 50% N= 100% T5N 630 F F Jističe T5S 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (415 V) = 50 ka T5S 400 F F PR221DS-LS/ T5S 400 F F PR221DS-LS/I T5S 400 F F PR221DS T5S 400 F F PR221DS-I T5S 400 F F PR222DS/P-LS T5S 400 F F PR222DS/P-LSI T5S 400 F F PR222DS/P-LSIG T5S 400 F F PR222DS/P-LSIG Termomagnetická spoušť - TMA N= 50% N= 100% T5S 400 F F T5S 400 F F ABB SACE /15

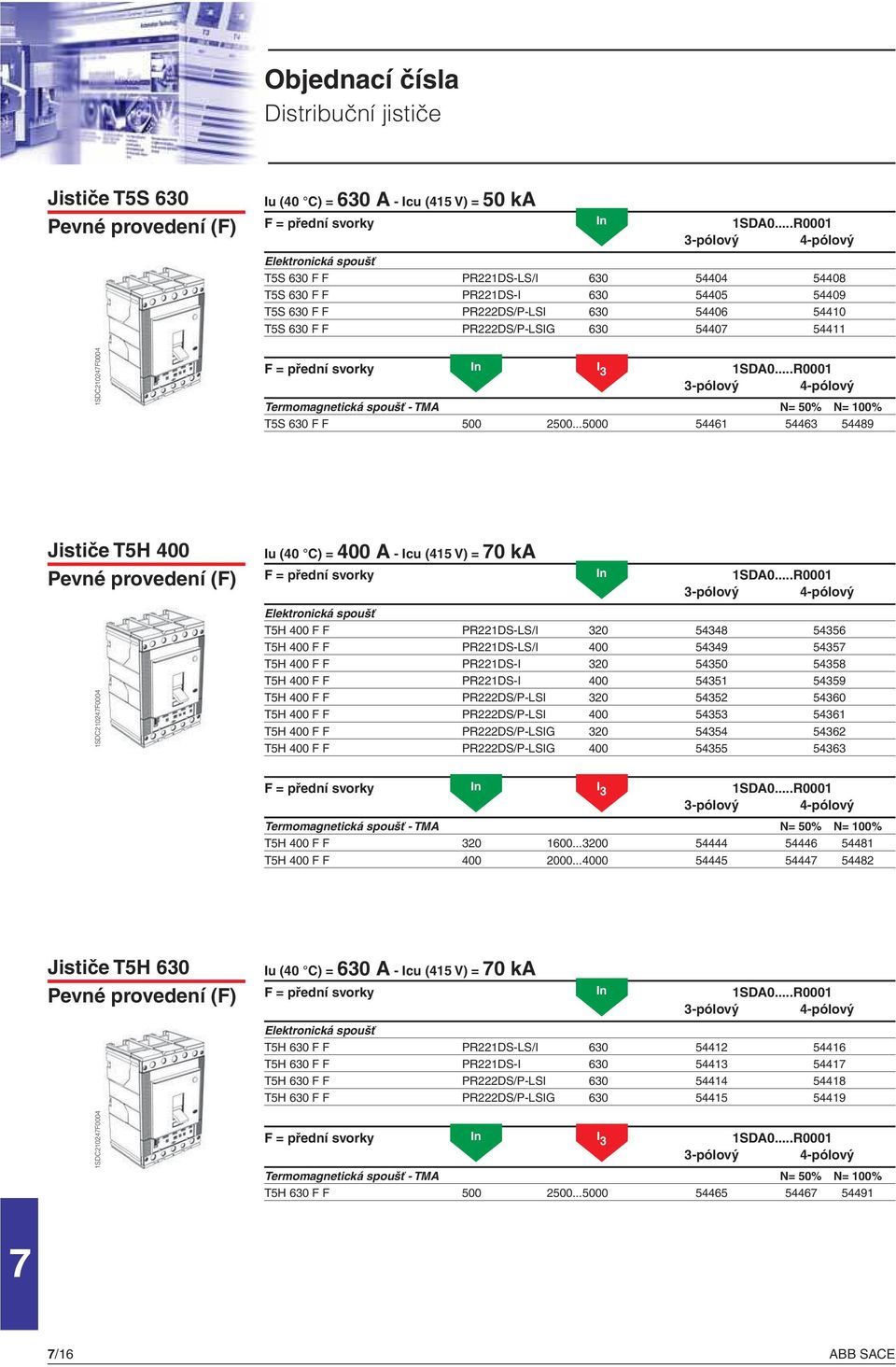

16 Distribuční jističe Jističe T5S 630 Iu (40 C) = 630 A - Icu (415 V) = 50 ka T5S 630 F F PR221DS-LS/I T5S 630 F F PR221DS-I T5S 630 F F PR222DS/P-LSI T5S 630 F F PR222DS/P-LSIG SDC21024F0004 Termomagnetická spoušť - TMA N= 50% N= 100% T5S 630 F F Jističe T5H 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (415 V) = 0 ka T5H 400 F F PR221DS-LS/ T5H 400 F F PR221DS-LS/I T5H 400 F F PR221DS T5H 400 F F PR221DS-I T5H 400 F F PR222DS/P-LS T5H 400 F F PR222DS/P-LSI T5H 400 F F PR222DS/P-LSIG T5H 400 F F PR222DS/P-LSIG Termomagnetická spoušť - TMA N= 50% N= 100% T5H 400 F F T5H 400 F F Jističe T5H 630 Iu (40 C) = 630 A - Icu (415 V) = 0 ka T5H 630 F F PR221DS-LS/I T5H 630 F F PR221DS-I T5H 630 F F PR222DS/P-LSI T5H 630 F F PR222DS/P-LSIG SDC21024F0004 Termomagnetická spoušť - TMA N= 50% N= 100% T5H 630 F F /16 ABB SACE
17 Jističe T5L 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (415 V) = 120 ka T5L 400 F F PR221DS-LS/ T5L 400 F F PR221DS-LS/I T5L 400 F F PR221DS T5L 400 F F PR221DS-I T5L 400 F F PR222DS/P-LS T5L 400 F F PR222DS/P-LSI T5L 400 F F PR222DS/P-LSIG T5L 400 F F PR222DS/P-LSIG Termomagnetická spoušť - TMA N= 50% N= 100% T5L 400 F F T5L 400 F F Jističe T5L 630 Iu (40 C) = 630 A - Icu (415 V) = 120 ka T5L 630 F F PR221DS-LS/I T5L 630 F F PR221DS-I T5L 630 F F PR222DS/P-LSI T5L 630 F F PR222DS/P-LSIG SDC21024F0004 Termomagnetická spoušť - TMA N= 50% N= 100% T5L 630 F F Jističe T5V 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (415 V) = 200 ka T5V 400 F F PR221DS-LS/ T5V 400 F F PR221DS-LS/I T5V 400 F F PR221DS T5V 400 F F PR221DS-I T5V 400 F F PR222DS/P-LS T5V 400 F F PR222DS/P-LSI T5V 400 F F PR222DS/P-LSIG T5V 400 F F PR222DS/P-LSIG Termomagnetická spoušť - TMA N= 50% N= 100% T5V 400 F F T5V 400 F F ABB SACE /1

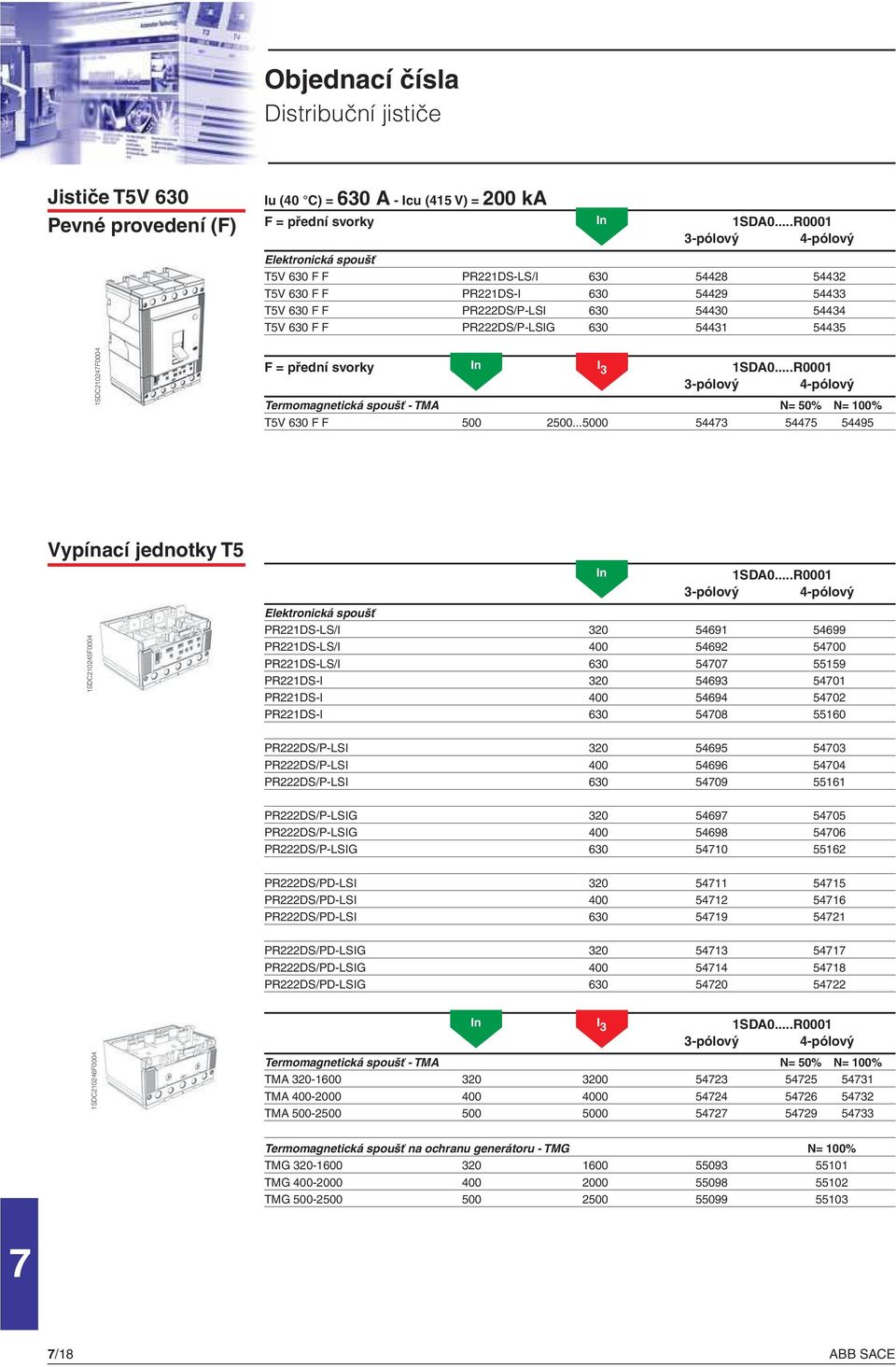

18 Distribuční jističe Jističe T5V 630 Iu (40 C) = 630 A - Icu (415 V) = 200 ka T5V 630 F F PR221DS-LS/I T5V 630 F F PR221DS-I T5V 630 F F PR222DS/P-LSI T5V 630 F F PR222DS/P-LSIG SDC21024F0004 Termomagnetická spoušť - TMA N= 50% N= 100% T5V 630 F F Vypínací jednotky T5 1SDC210245F0004 PR221DS-LS/ PR221DS-LS/I PR221DS-LS/I PR221DS PR221DS-I PR221DS-I PR222DS/P-LS PR222DS/P-LSI PR222DS/P-LSI PR222DS/P-LSIG PR222DS/P-LSIG PR222DS/P-LSIG PR222DS/PD-LS PR222DS/PD-LSI PR222DS/PD-LSI PR222DS/PD-LSIG PR222DS/PD-LSIG PR222DS/PD-LSIG SDC210246F0004 Termomagnetická spoušť - TMA N= 50% N= 100% TMA TMA TMA Termomagnetická spoušť na ochranu generátoru - TMG N= 100% TMG TMG TMG /18 ABB SACE
19 Jističe pro jištění motorů Jističe T2N 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 36 ka Magnetická spoušť MF a MA T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F T2N 160 F F Jističe T2S 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 50 ka Magnetická spoušť MF a MA T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F T2S 160 F F ABB SACE /19

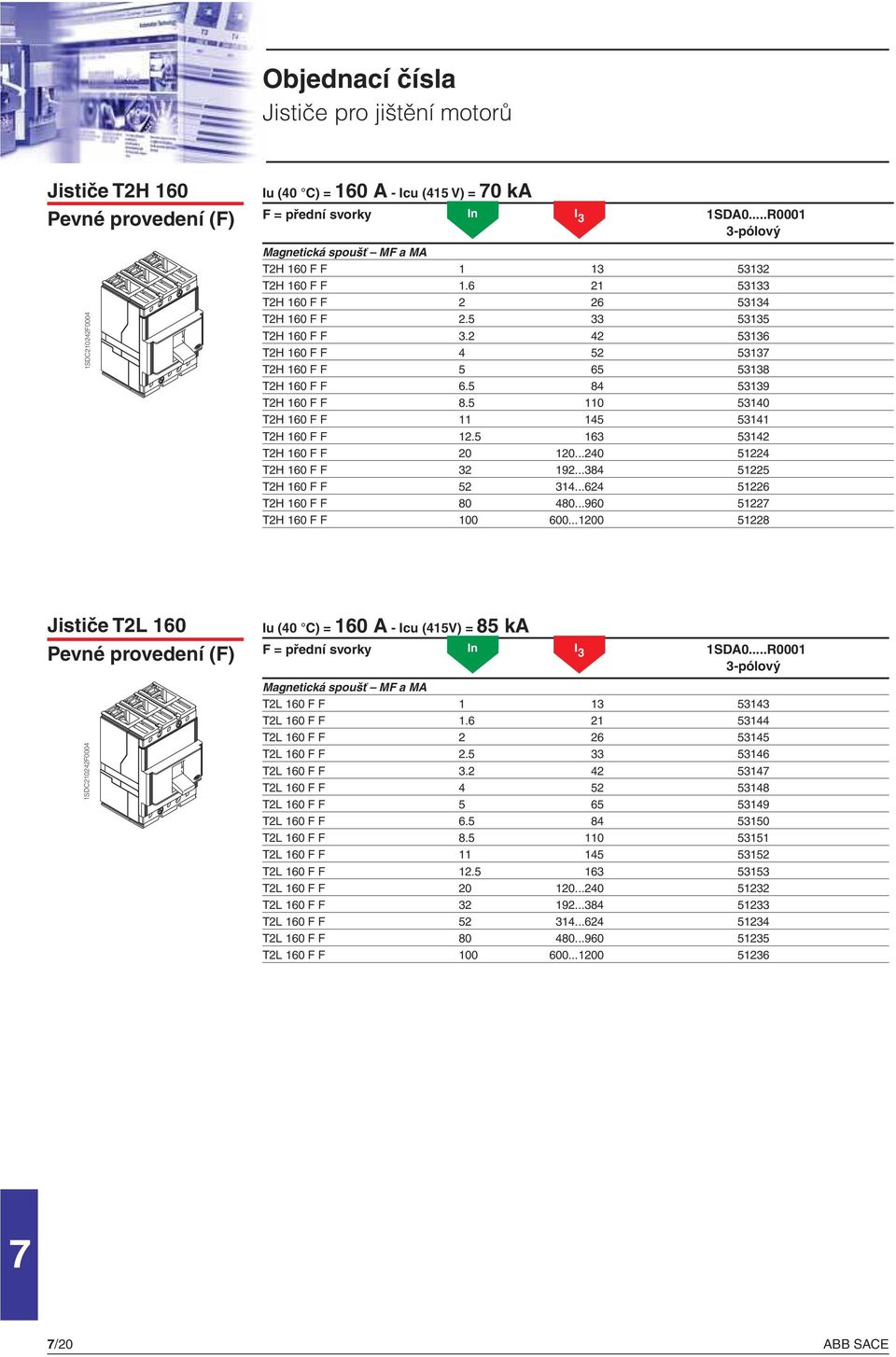

20 Jističe pro jištění motorů Jističe T2H 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415 V) = 0 ka Magnetická spoušť MF a MA T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F T2H 160 F F Jističe T2L 160 1SDC210242F0004 Iu (40 C) = 160 A - Icu (415V) = 85 ka Magnetická spoušť MF a MA T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F T2L 160 F F /20 ABB SACE
21 Jističe T3N 250 1SDC210243F0004 Iu (40 C) = 250 A - Icu (415 V) = 36 ka Pouze magnetická spoušť T3N 250 F F T3N 250 F F T3N 250 F F T3N 250 F F Jističe T3S 250 1SDC210243F0004 Iu (40 C) = 250 A - Icu (415 V) = 50 ka Pouze magnetická spoušť T3S 250 F F T3S 250 F F T3S 250 F F T3S 250 F F ABB SACE /21
22 Jističe pro jištění motorů Jističe T4N 250 Iu (40 C) = 250 A - Icu (415 V) = 36 ka na ochranu motoru T4N 250 F F PR222MP T4N 250 F F PR222MP T4N 250 F F PR222MP SDC210244F0004 Magnetická spoušť - MA T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F T4N 250 F F Jističe T4S 250 Iu (40 C) = 250 A - Icu (415 V) = 50 ka na ochranu motoru T4S 250 F F PR222MP T4S 250 F F PR222MP T4S 250 F F PR222MP SDC210244F0004 Magnetická spoušť - MA T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F T4S 250 F F Jističe T4L 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (415 V) = 120 ka na ochranu motoru T4L 250 F F PR222MP T4L 250 F F PR222MP T4L 250 F F PR222MP Magnetická spoušť - MA T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F T4L 250 F F /22 ABB SACE
23 Vypínací jednotky T4 1SDC210245F0004 na ochranu motoru PR222MP PR222MP PR222MP SDC210246F0004 Pouze magnetická spoušť - MA N= 50% N= 100% MA MA MA MA MA MA MA MA ABB SACE /23
24 Jističe pro jištění motorů Jističe T5N 400 Iu (40 C) = 400 A - Icu (415 V) = 36 ka na ochranu motoru T5N 400 F F PR222MP T5N 400 F F PR222MP SDC21024F0004 1SDC21024F0004 1SDC21024F0004 Jističe T5S 400 Iu (40 C) = 400 A - Icu (415 V) = 50 ka na ochranu motoru T5S 400 F F PR222MP T5S 400 F F PR222MP Jističe T5L 400 Iu (40 C) = 400 A - Icu (415 V) = 120 ka na ochranu motoru T5L 400 F F PR222MP T5L 400 F F PR222MP Vypínací jednotky T5 1SDC210245F0004 na ochranu motoru PR222MP PR222MP /24 ABB SACE
25 Jističe pro aplikace do 1000 V Jističe T4L 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (1000 V AC) = 12 ka T4L 250 F F PR221DS-LS/I T4L 250 F F PR221DS-I T4L 250 F F PR222DS/P-LSI T4L 250 F F PR222DS/P-LSIG T4L 250 F F PR221DS-LS/I T4L 250 F F PR221DS-I T4L 250 F F PR222DS/P-LSI T4L 250 F F PR222DS/P-LSIG Jističe T4V 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (1000 V AC) = 20 ka T4V 250 F F PR221DS-LS/I T4V 250 F F PR221DS-I T4V 250 F F PR222DS/P-LSI T4V 250 F F PR222DS/P-LSIG T4V 250 F F PR221DS-LS/I T4V 250 F F PR221DS-I T4V 250 F F PR222DS/P-LSI T4V 250 F F PR222DS/P-LSIG Jističe T4V 250 1SDC210244F0004 Iu (40 C) = 250 A - Icu (1000 V AC) = 20 ka / Icu (1000 V DC) = 40 ka 4-pólový Termomagnetická spoušť- TMD a TMA N= 100% T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F T4V 250 F F Jističe T5L 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (1000 V AC) = 12 ka T5L 400 F F PR221DS-LS/I T5L 400 F F PR221DS-I T5L 400 F F PR222DS/P-LSI T5L 400 F F PR222DS/P-LSIG ABB SACE /25
26 Jističe pro aplikace do 1000 V Jističe T5V 400 1SDC21024F0004 Iu (40 C) = 400 A - Icu (1000 V AC) = 20 ka T5V 400 F F PR221DS-LS/I T5V 400 F F PR221DS-I T5V 400 F F PR222DS/P-LSI T5V 400 F F PR222DS/P-LSIG Jističe T5L 630 Iu (40 C) = 630 A - Icu (1000 V AC) = 12 ka T5L 630 F F PR221DS-LS/I T5L 630 F F PR221DS-I T5L 630 F F PR222DS/P-LSI T5L 630 F F PR222DS/P-LSIG SDC21024F0004 1SDC21024F0004 Jističe T5V 630 1SDC21024F0004 Iu (40 C) = 630 A - Icu (1000 V AC) = 20 ka T5V 630 F F PR221DS-LS/I T5V 630 F F PR221DS-I T5V 630 F F PR222DS/P-LSI T5V 630 F F PR222DS/P-LSIG Jističe T5V 400 Iu (40 C) = 400 A - Icu (1000 V AC) = 20 ka / Icu (1000 V DC) = 40 ka 4-pólový Termomagnetická spoušť - TMA N= 100% T5V 400 F F T5V 400 F F Jističe T5V 630 Iu (40 C) = 630 A - Icu (1000 V AC) = 20 ka / Icu (1000 V DC) = 40 ka 4-pólový Termomagnetická spoušť - TMA N= 100% T5V 630 F F SDC21024F0004 /26 ABB SACE
27 Odpínače Odpínače T1D 160 Iu (40 C) = 160 A - Icw = 2 ka FC Cu = přední svorky pro uchycení měděných vodičů T1D 160 F FC Cu (1x0mm 2 ) SDC210365F0004 1SDC210364F0004 1SDC210243F0004 1SDC210248F0004 Odpínače T3D 250 Iu (40 C) = 250 A - Icw = 3.6 ka T3D 250 F F Odpínače T4D 320 Iu (40 C) = 320 A - Icw = 3.6 ka T4D 320 F F Odpínače T5D 400 Iu (40 C) = 400 A - Icw = 6 ka T5D 400 F F Odpínače T5D 630 1SDC210365F0004 Iu (40 C) = 630 A - Icw = 6 ka T5D 630 F F ABB SACE /2
28 Pevné části, převodní sady a spínací bloky Jističe v násuvném provedení (P) Pevná část T2 P FP F T3 P FP F SDC210249F0004 EF = přední prodloužené svorky T4 P FP EF T5 400 P FP EF T5 630 P FP EF VR = zadní ploché vertikální svorky T4 P FP VR T5 400 P FP VR T5 630 P FP VR HR = zadní ploché horizontální svorky T4 P FP HR T5 400 P FP HR T5 630 P FP HR Jističe ve výsuvném provedení (W) Pevná část EF = přední prodloužené svorky T4 W FP EF T5 W 400 FP EF T5 W 630 FP EF SDC210249F0004 VR = zadní ploché vertikální svorky T4 W FP VR T5 W 400 FP VR T5 W 630 FP VR HR = zadní ploché horizontální svorky T4 W FP HR T5 W 400 FP HR T5 W 630 FP HR /28 ABB SACE
29 Přeměna jedné verze jističe na jinou 1SDC210250F0004 Převodní sada pro přeměnu pevného jističe na pohyblivou část násuvného provedení T2 T5 Kit P MP T Kit P MP T Kit P MP T Kit P MP T Kit P MP T Pozn.: Násuvná verze jističe musí sestávat z následujících částí: 1) jistič v pevném provedení 2) převodní sada pro přeměnu pevného jističe na pohyblivou část jističe v násuvném provedení 3) pevná část násuvného provedení 1SDC210251F0004 Převodní sada pro přeměnu pevného jističe na pohyblivou část výsuvného provedení T4, T5 Kit W MP T Kit W MP T Kit W MP T Pozn.: Výsuvná verze jističe musí sestávat z následujících částí: 1) jistič v pevném provedení 2) převodní sada pro přeměnu pevného jističe na pohyblivou část jističe ve výsuvném provedení 3) pevná část výsuvného provedení 4) přední díl pro pákový ovládací mechanismus, nebo otočná rukojeť, nebo motorický ovládač Převodní sada pro přeměnu pevného jističe na násuvné provedení, pro RC222 a RC223 Kit P FP RC T Kit P FP RC T Převodní sada pro přeměnu pevné části násuvného provedení jističe na pevnou část výsuvného provedení 1SDC210252F0004 Kit FP P in FP W T Kit FP P in FP W T Připojovací svorky pro pevné části 3 ks 4 ks FC Cu T4 1x185mm FC Cu T5 1x240mm FC CuAl T4 1x185mm FC CuAl T5 1x240mm ES T5 (630 A) Pozn.: připojovací svorky pro pevné části jističe musí být namontovány na pevné části se svorkami EF ABB SACE /29
30 Pevné části, převodní sady a spínací bloky Spínací bloky Spínací bloky T4 250 Vypínací jednotka T4N Vypínací jednotka T4S Vypínací jednotka T4H Vypínací jednotka T4L Vypínací jednotka T4V Spínací bloky T4 320 Vypínací jednotka T4N Vypínací jednotka T4S Vypínací jednotka T4H Vypínací jednotka T4L Vypínací jednotka T4V Spínací bloky T5 400 Vypínací jednotka T5N Vypínací jednotka T5S Vypínací jednotka T5H Vypínací jednotka T5L Vypínací jednotka T5V Spínací bloky T5 630 Vypínací jednotka T5N Vypínací jednotka T5S Vypínací jednotka T5H Vypínací jednotka T5L Vypínací jednotka T5V /30 ABB SACE
31 Příslušenství Ovládací cívky 1SDC210253F0004 1SDC210254F0004 Vypínací cívka SOR T1-T2-T3 T4-T5 verze bez kabeláže SOR 12 V DC SOR V AC / DC SOR V AC / DC SOR V AC V DC SOR V AC V DC SOR V AC SOR V AC verze s kabeláží SOR-C 12 V DC SOR-C V AC / DC SOR-C V AC / DC SOR-C V AC V DC SOR-C V AC V DC SOR-C V AC SOR-C V AC SDC210253F0004 1SDC210254F0004 Podpěťová cívka - UVR T1-T2-T3 T4-T5 verze bez kabeláže UVR V AC / DC UVR 48 V AC / DC UVR 60 V AC/DC UVR V AC V DC UVR V AC V DC UVR V AC UVR V AC verze s kabeláží UVR-C V AC / DC UVR-C 48 V AC / DC UVR-C 60 V AC/DC UVR-C V AC V DC UVR-C V AC V DC UVR-C V AC UVR-C V AC Vypínací cívka s trvalým napájením PS SOR T4-T5 verze bez kabeláže PS-SOR V DC 5486 PS-SOR V AC 548 verze s kabeláží PS-SOR-C V DC 5488 PS-SOR-C V AC 5489 Časový zpožďovač (zařízení pro vytvoření časové prodlevy) pro podpěťovou cívku UVD T1 T5 UVD V AC / DC 5135 UVD V AC / DC UVD V AC / DC UVD V AC / DC ABB SACE /31
32 Příslušenství Konektory pro ovládací cívky T1-T2-T3 T4-T5 12 pólový konektor pro AUX (3+1) pólový konektor pro AUX (1+1) - AUE zásuvka s konektorem pro SOR-UVR-MOS souprava 12 kabelů L = 2 m pro pomocné kontakty AUX (3+1) souprava 6 kabelů L = 2 m pro pomocné kontakty AUX (1+1) souprava 2 kabelů L = 2 m, pro cívky SOR UVR SDC210255F0004 Elektrické signály 1SDC210256F0004 Pomocné kontakty - AUX T1-T2-T3 T4-T5 verze bez kabeláže (1) AUX 1Q 1SY 250 V AC/DC AUX 3Q 1SY 250 V AC/DC AUX 3Q 1SY 24 V DC verze s kabeláží (1) AUX-C 1Q 1SY 250 V AC/DC AUX-C 3Q 1SY 250 V AC/DC AUX-C 1Q 1SY 400 V AC AUX-C 2Q 400 V AC AUX-C 3Q 1SY 24 V DC verze s kabeláží pro T2, se spouští PR221DS AUX-C 1S51 1QSY jeden přepínací kontakt pro signalizaci vypnutého stavu elektronické spouště, 1 přepínací kontakt pro signalizaci vypnutí spouště a 1 spínací/přepínací kontakt 5304 Elektronický pomocný kontakt s kabeláží AUX-E-C 1Q 1SY kontakt pro signalizaci manuálního/dálkového provozu s kabeláží AUX-MO-C 5491 kontakt pro signalizaci aktivace spouště SA s kabeláží AUX-SA 1 S (1) Tyto kontakty nelze kombinovat s jističi vybavenými elektronickou spouští PR221DS u jističů T2 1SDC210258F0004 Pomocné poziční kontakty - AUP T2-T3 T4-T5 AUP T2-T3 - kontakt pro signalizaci nasunutí jističe do pevné části 5132 AUP-I T4-T5 24 V DC - kontakt pro signalizaci nasunutí jističe do pevné části AUP-I T4-T5 400 V AC/DC - kontakt pro signalizaci nasunutí jističe do pevné části AUP-R T4-T5 24 V DC - kontakt pro signalizaci vysunutí jističe zpevné části AUP-R T4-T5 400 V AC/DC - kontakt pro signalizaci vysunutí jističe zpevné části SDC21025F0004 Předbíhající pomocné kontakty - AUE T2-T3 T4-T5 AUE - předbíhající kontakty /32 ABB SACE
33 1SDC21024F0004 Adaptéry - ADP T4-T5 5-vývodový adaptér ADP vývodový adaptér ADP vývodový adaptér ADP vývodový adaptér ADP SDC21025F0004 Prodlužovací kabel pro testování T4-T5 5-vývodový prodlužovací kabel pro testovací účely pro ovládací cívky T4-T5 P/W vývodový prodlužovací kabel pro testovací účely, pro provádění zkoušek pomocných kontaktů naprázdno; (1+1) provozní spoušť a modul proudového chrániče T4-T5 P/W vývodový prodlužovací kabel pro testovací účely pomocných kontaktů (3+1) T4-T5 P/W vývodový prodlužovací kabel pro testovací účely motorického ovládače a předbíhajících kontaktů T4-T5 /PW Motorické ovládače 1SDC210259F0004 1SDC210260F0004 Elektromagnetický ovládač - MOS T1-T2-T3 MOS V DC, nasazený na jističi MOS V AC/DC, nasazený na jističi 5959 Pozn.: je vždy vybaven konektorem MOS T1-T V DC, pro boční upevnění MOS T1-T V AC/DC, pro boční upevnění Pozn.: je vždy vybaven propojovacím kabelem 1SDC210261F0004 Motorický střádačový ovládač - MOE T4-T5 MOE T4-T5 24 V DC MOE T4-T V DC MOE T4-T V AC/DC MOE T4-T V AC/DC 5489 MOE T4-T5 380 V AC Motorický střádačový ovládač s elektronikou - MOE-E T4-T5 MOE-E T4-T5 24 V DC MOE-E T4-T V DC MOE-E T4-T V AC/DC MOE-E T4-T V AC/DC MOE-E T4-T5 380 V AC Pozn.: vždy dodáván s elektronickým pomocným kontaktem AUX-E-C ABB SACE /33
34 Příslušenství Ovládací mechanismus s otočnou rukojetí/páčkou 1SDC210263F0004 1SDC21029F0004 1SDC210262F0004 Přímý - RHD T1-T2-T3 T4-T5 RHD normální, pro pevnou a násuvnou verzi jističe RHD_EM pro nouzové ovládání RHD normální, pro výsuvnou verzi jističe RHE_EM pro nouzové ovládání výsuvné verze jističe S převodem - RHE T1-T2-T3 T4-T5 RHE normální, pro pevnou a násuvnou verzi jističe RHE_EM pro nouzové ovládání u pevné a násuvné verze jističe RHE normální, pro výsuvnou verzi jističe RHE_EM pro nouzové ovládání výsuvné verze jističe Jednotlivé konstrukční prvky RHE_B nastavovací podložka pro RHE RHE_S nastavovací rukojeť na 500 mm pro RHE RHE_H nastavovací rukojeť pro RHE RHE_H_EM nastavovací rukojeť nouzového ovládání pro RHE SDC210298F0004 Utěsnění otočné rukojeti s krytím IP 54 T1-T2-T3 T4-T5 RHE-IP54 souprava utěsnění IP SDC210265F0004 Ovládací mechanismus a zámky 1SDC210266F0004 Zámek na klíč, pro otočnou rukojeť RHL T1-T2-T3 RHL - různé klíče pro každý jistič/pro uzamčení vypnuté polohy RHL - stejné klíče pro skupiny jističů/pro uzamčení vypnuté polohy RHL - různé klíče pro každý jistič/pro uzamčení vypnuté-zapnuté polohy Zámek na klíč, pro přední páku / otočnou rukojeť - KLF T4-T5 KLF-D - různý klíč pro uzamčení vypnuté polohy KLF-S - stejný klíč pro různé skupiny jističů (N.20005) KLF-S - stejný klíč pro různé skupiny jističů (N.20006) KLF-S - stejný klíč pro různé skupiny jističů (N.2000) KLF-S - stejný klíč pro různé skupiny jističů (N.20008) /34 ABB SACE
35 1SDC210264F0004 Zámek na klíč, pro motorický ovládač - MOL T4-T5 MOL-D - různý klíč MOL-S - stejný klíč pro různé skupiny jističů (N ) MOL-S - stejný klíč pro různé skupiny jističů (N ) MOL-S - stejný klíč pro různé skupiny jističů (N. 2000) 5490 MOL-S - stejný klíč pro různé skupiny jističů (N ) MOL-M - pouze zámek, pro manuální ovládání stejným klíčem SDC21026F0004 Pákové zamykací zařízení s visacím zámkem - PLL T1-T2-T3 PLL - uzamčení vypnuté polohy jističe PLL - uzamčení vypnuté/zapnuté polohy jističe SDC210268F0004 Zámek na klíč Ronis, pro uzamčení jističe ve vypnuté poloze - KLC (1) T1-T2-T3 standardní verze klíče KLC stejný klíč pro sadu jističů T klíče KLC stejný klíč pro sadu jističů T klíče KLC stejný klíč pro sadu jističů T verze s vyjímáním klíčů v obou polohách klíče KLC-S stejný klíč pro sadu jističů T klíče KLC-S stejný klíč pro sadu jističů T klíče KLC-S stejný klíč pro sadu jističů T (1) Tento zámek není možné nasadit v případě, že jistič je vybaven předním ovládacím mechanismem, ovládacím mechanismem s otočnou rukojetí, motorickým ovládačem nebo modulem proudového chrániče RC221/RC222. Platí pouze pro případ trojpólových jističů s provozními spouštěmi (UVR, SOR). 1SDC210269F0004 Čelní příruba pro pákový ovládací mechanismus - FLD T4-T5 FLD - pro jističe v pevné a násuvné verzi FLD - pro jističe ve výsuvné verzi SDC21020F0004 Mechanismus pro vzájemné blokování na čelní stranu jističe - MIF T1-T2-T3 MIF přední blokovací deska mezi dvěma jističi MIF přední blokovací deska mezi třemi jističi ABB SACE /35
36 Příslušenství 1SDC21021F0004 Mechanické jednotky pro vzájemné blokování - MIR T4-T5 MIR-HB - rámová horizontální blokovací jednotka MIR-VB - rámová vertikální blokovací jednotka 5494 MIR-P - blokovací deska typu A MIR-P - blokovací deska typu B MIR-P - blokovací deska typu C MIR-P - blokovací deska typu D MIR-P - blokovací deska typu E MIR-P - blokovací deska typu F Pozn.: pro vzájemné blokování dvou jističů musíte objednat rámovou blokovací jednotku a desku (pro typ A nebo B nebo C nebo D nebo E, nebo F). Plombovatelný kryt pro uzamčení teplotního nastavení T1-T2-T3 Plomba pro zábranu přístupu ke spoušti TMD SDC21023F0004 1SDC21022F0004 Zámek pro pevnou část jističe ve výsuvné verzi T4-T5 KLF-D FP - různý klíč pro každý jistič KLF-S FP - stejný klíč pro různé skupiny jističů PLL FP - visací zámky KLF-D Ronis FP - zámky typu Ronis Modul proudového chrániče 1SDC2102F0004 1SDC21026F0004 SACE RC221, SACE RC222, SACE RC223 RC222/1 MOD 200 mm pro pevné provedení jističe T RC221/1 pro T RC222/1 pro T RC221/2 pro T RC222/2 pro T RC221/3 pro T RC222/3 pro T RC222/4 pro T RC223/4 pro T RC222/5 pro T Pozn.: spouště na principu proudového chrániče pro jističe T2 a T3 jsou vždy dodávány kompletně se soupravou připojovacích svorek FCCu. 1SDC210299F0004 /36 ABB SACE
37 SACE RCQ T1-T2-T3-T4-T5 Relé a uzavřené toroidní jádro průměr 60 mm 3388 Relé a uzavřené toroidní jádro průměr 110 mm 3389 Relé a toroidní jádro s možností otevření průměr 110 mm 3390 Relé a toroidní jádro s možností otevření průměr 180 mm 3391 Relé a toroidní jádro s možností otevření průměr 230 mm 3392 Pouze relé 3393 Pouze uzavřené toroidní jádro průměr 60 mm 3394 Pouze uzavřené toroidní jádro průměr 110 mm 3395 Pouze toroidní jádro s možností otevření průměr 110 mm 3396 Pouze toroidní jádro s možností otevření průměr 180 mm 339 Pouze toroidní jádro s možností otevření průměr 230 mm 3398 Příslušenství pro instalaci 1SDC21028F0004 Držák pro upevnění na lištu DIN T1-T2-T3 DIN50022 T1-T DIN50022 T DIN50022 T1 - T2 pro RC221/RC DIN50022 T3 pro RC221/RC DIN50022 T1 -T2 pro MOS boční montáž DIN50022 T1 pro RC222 mod. 200 mm Připojovací svorky 1SDC21029F0004 1SDC210280F0004 Vysoké izolační kryty připojovacích svorek - HTC HTC T HTC T HTC T HTC T HTC T Ochrana vysokých izolačních krytů připojovacích svorek - HTC-P HTC-P T HTC-P T ABB SACE /3
38 Příslušenství 1SDC210283F0004 1SDC210284F0004 Nízké izolační kryty připojovacích svorek - LTC LTC T LTC T LTC T LTC T LTC T Kryty připojovacích svorek pro pevnou část jističe - TC-FP TC-FP T TC-FP T SDC210285F0004 Přední ochrany pro šroubové připojovací svorky, s krytím IP40 - STC STC T STC T STC T SDC210286F0004 Plombovatelné šrouby pro kryty připojovacích svorek T1 T5 Plombovatelné šrouby SDC21028F0004 1SDC210288F0004 Mezifázové oddělovací přepážky - PB T1-T2-T3 T4-T5 PB100 nízká (H = 100 mm) 4 ks - 3P 5142 PB100 nízká (H = 100 mm) 4 ks - 4P PB200 vysoká (H = 200 mm) 4 ks - 3P PB200 vysoká (H = 200 mm) 6 ks - 4P PB100 nízká (H = 100 mm) 4 ks - 3P 5490 PB100 nízká (H = 100 mm) 6 ks - 4P 5491 PB200 vysoká (H = 200 mm) 4 ks - 3P 5492 PB200 vysoká (H = 200 mm) 6 ks - 4P SDC210289F0004 Přední prodloužené připojovací svorky - EF 3 ks 4 ks 6 ks 8 ks EF T EF T EF T EF T EF T /38 ABB SACE
39 1SDC210290F0004 1SDC210345F0004 Přední připojovací svorky pro měděné-hliníkové kabely - FC CuAl 3 ks 4 ks 6 ks 8 ks FC CuAl T1 95 mm 2 - externí svorka FC CuAl T2 95 mm FC CuAl T2 2x95 mm 2 - externí svorka FC CuAl T2 185 mm 2 - externí svorka FC CuAl T3 2x150 mm 2 - externí svorka FC CuAl T3 185 mm FC CuAl T mm 2 - externí svorka FC CuAl T4 1x50 mm FC CuAl T4 2x150 mm FC CuAl T4 1x185 mm FC CuAl T x120 mm FC CuAl T x240 mm FC CuAl T x300 mm FC CuAl T x240 mm SDC210291F0004 Přední připojovací svorky - F (1) 3 ks 4 ks 6 ks 8 ks F T2 - zdířka se šrouby F T3 - zdířka se šrouby F T4 - zdířka se šrouby F T5 - zdířka se šrouby (1) objednat samostatně 1SDC210292F0004 Přední prodloužené a rozšířené připojovací svorky - ES 3 ks 4 ks 6 ks 8 ks ES T ES T ES T ES T SDC210293F0004 Přední připojovací svorky pro uchycení měděných kabelů - FC Cu 3 ks 4 ks 6 ks 8 ks FC Cu T FC Cu T FC Cu T4 1x185 mm FC Cu T5 1x240 mm SDC210294F0004 Přední připojovací svorky pro uchycené většího počtu vodičů - MC 3 ks 4 ks 6 ks 8 ks MC CuAl T4 6x35 mm ABB SACE /39
