1 Laboratoř na čipu Lab-on-a-chip Pavel Matějka

2 Typy analytických čipů 1. Chemické čipy 1. Princip chemického čipu 2. Příklady chemických čipů 3. Příklady analytického použití 2. Biočipy 1. Princip biočipu 2. Příklady konstrukce biočipů 3. Příklady analytického použití

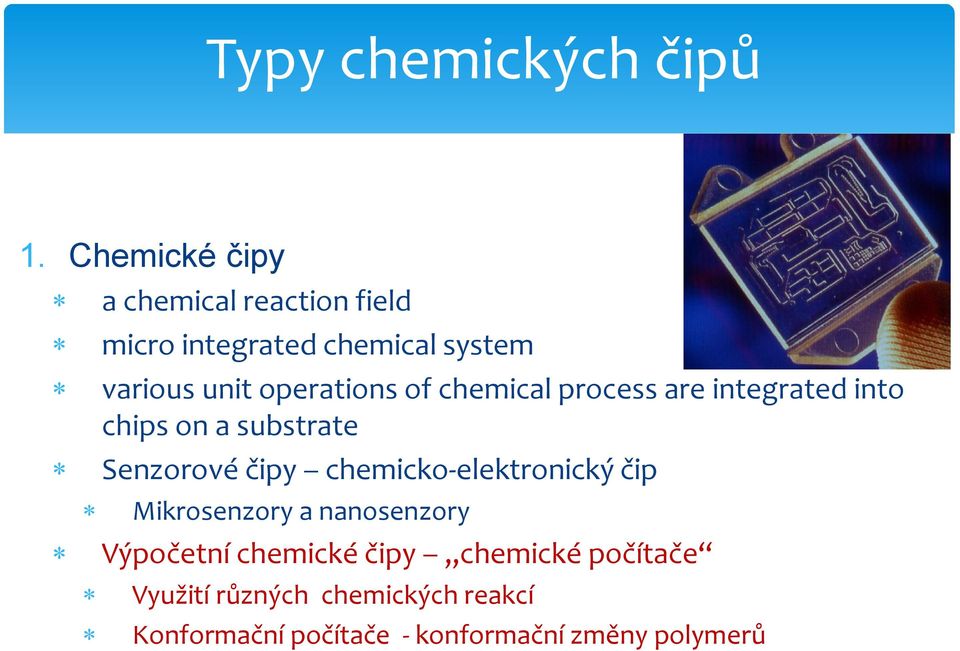

3 Typy chemických čipů 1. Chemické čipy a chemical reaction field micro integrated chemical system various unit operations of chemical process are integrated into chips on a substrate Senzorové čipy chemicko-elektronický čip Mikrosenzory a nanosenzory Výpočetní chemické čipy chemické počítače Využití různých chemických reakcí Konformační počítače - konformační změny polymerů

operations of chemical process are integrated into chips on a substrate Senzorové čipy

4 Laboratoř na čipu A lab-on-a-chip (LOC) is a device that integrates one or several laboratory functions on a single chip of only millimeters to a few square centimeters in size. LOCs deal with the handling of extremely small fluid volumes down to less than pico liters. Lab-on-a-chip devices are a subset of microelectromechanical systems (MEMS - devices) and often indicated by "Micro Total Analysis Systems" (µtas) as well. " µtas " are microfluidicsbased systems which integrate multiple laboratory-type capabilities on a single chip only a few centimeters in size.

Lab-on-a-chip devices are a subset of microelectromechanical systems (MEMS - devices) and often indicated by "Micro Total Analysis Systems"

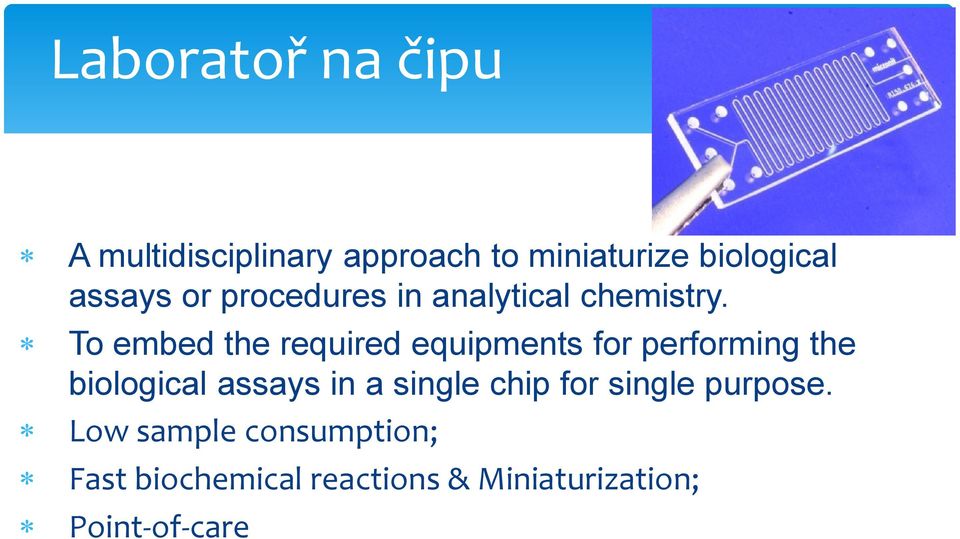

5 Laboratoř na čipu A multidisciplinary approach to miniaturize biological assays or procedures in analytical chemistry. To embed the required equipments for performing the biological assays in a single chip for single purpose. Low sample consumption; Fast biochemical reactions & Miniaturization; Point-of-care

To embed the required equipments for performing the biological assays in a

6 Laboratoř na čipu Low voltage E=V/d (d: 1cm to 1µm, V:10kV to 1V) Low-sample low-cost experiment with expensive biomaterials 1ml to 1nl Fast biological assays 1 hr to 1ms Miniaturized devices Home healthcare, Point-of-care monitoring, Home diagnostic, Portable devices Miniaturization is only solution for single cell detection :

1 hr to 1ms Miniaturized devices Home healthcare, Point-of-care monitoring, Home

7 Laboratoř na čipu

9 Biočipy A biochip is a collection of miniaturized test sites (microarrays) arranged on a solid substrate that permits many tests to be performed at the same time in order to achieve higher throughput and speed. Typically, a biochip's surface area is no larger than a fingernail. Like a computer chip that can perform millions of mathematical operations in one second, a biochip can perform thousands of biological reactions, such as decoding genes, in a few seconds. SearchCIO-Midmarket.com Definitions

Typically, a biochip's surface area is no larger than a fingernail.

10 NASA researchers customize "lab-on-a-chip" technology to help protect future space explorers and detect life forms on Mars

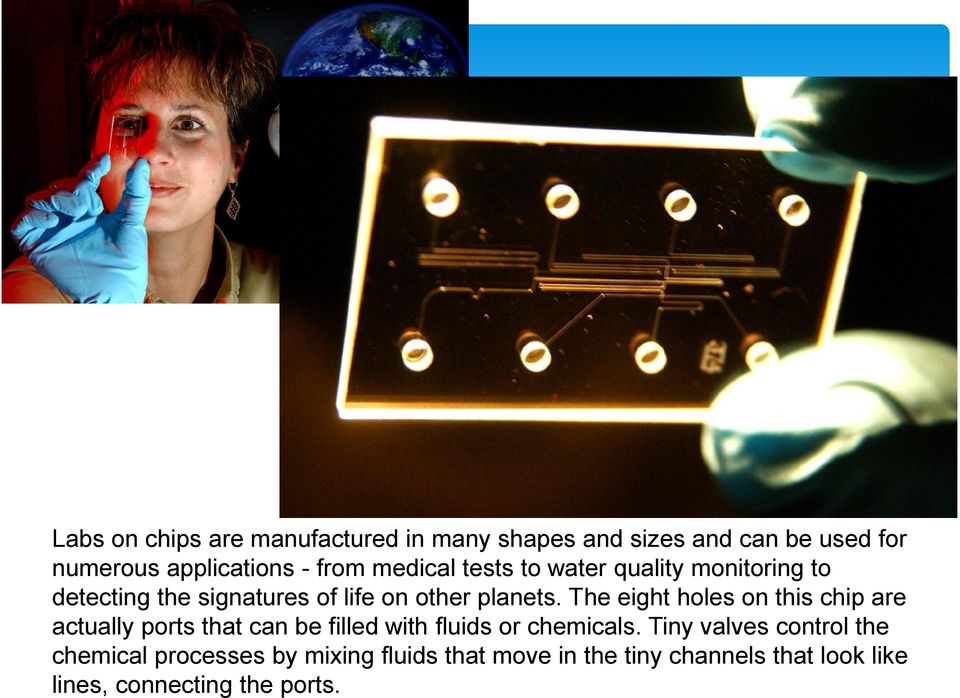

11 Labs on chips are manufactured in many shapes and sizes and can be used for numerous applications - from medical tests to water quality monitoring to detecting the signatures of life on other planets. The eight holes on this chip are actually ports that can be filled with fluids or chemicals. Tiny valves control the chemical processes by mixing fluids that move in the tiny channels that look like lines, connecting the ports.

The eight holes on this chip are actually ports that can be filled with fluids or chemicals.

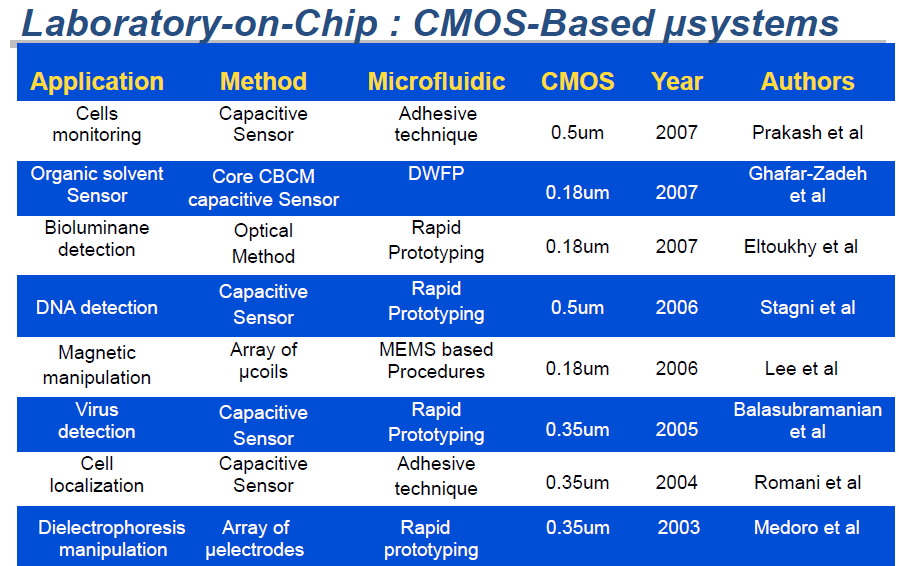

13 Complementary metal oxide semiconductor (CMOS)

22 Výhody technologie DNA čipů Zkoumání širokého spektra látek Práce v místě výskytu vzorku Rychlý a snadný zisk výsledků

23 Co je to DNA microarrays Sklíčko, na kterém jsou naneseny sondy- přesně definované skupiny nukleotidů Aplikace vzorku na čip Komplementární DNA Hybridizace

24 Praktické využití DNA čipů odlišení buněk napadených rakovinou Zdravá buňka Rakovinná buňka Melanom Porovnání rozdílů při vyjádření genů mezi rakovinnými a zdravými buňkami pomocí DNA čipu Melanoma cells

25 Postup experimentu Získání tkáně Zisk RNA Zisk mrna Zisk a označení DNA Aplikace na DNA čip Skenování mikročipu Vyhodnocení dat

26 Vyhodnocení výsledků Využití obarvení osvícení zeleným a červeným laserem Uložení pozic komplementárních DNA Výsledný obrázek
