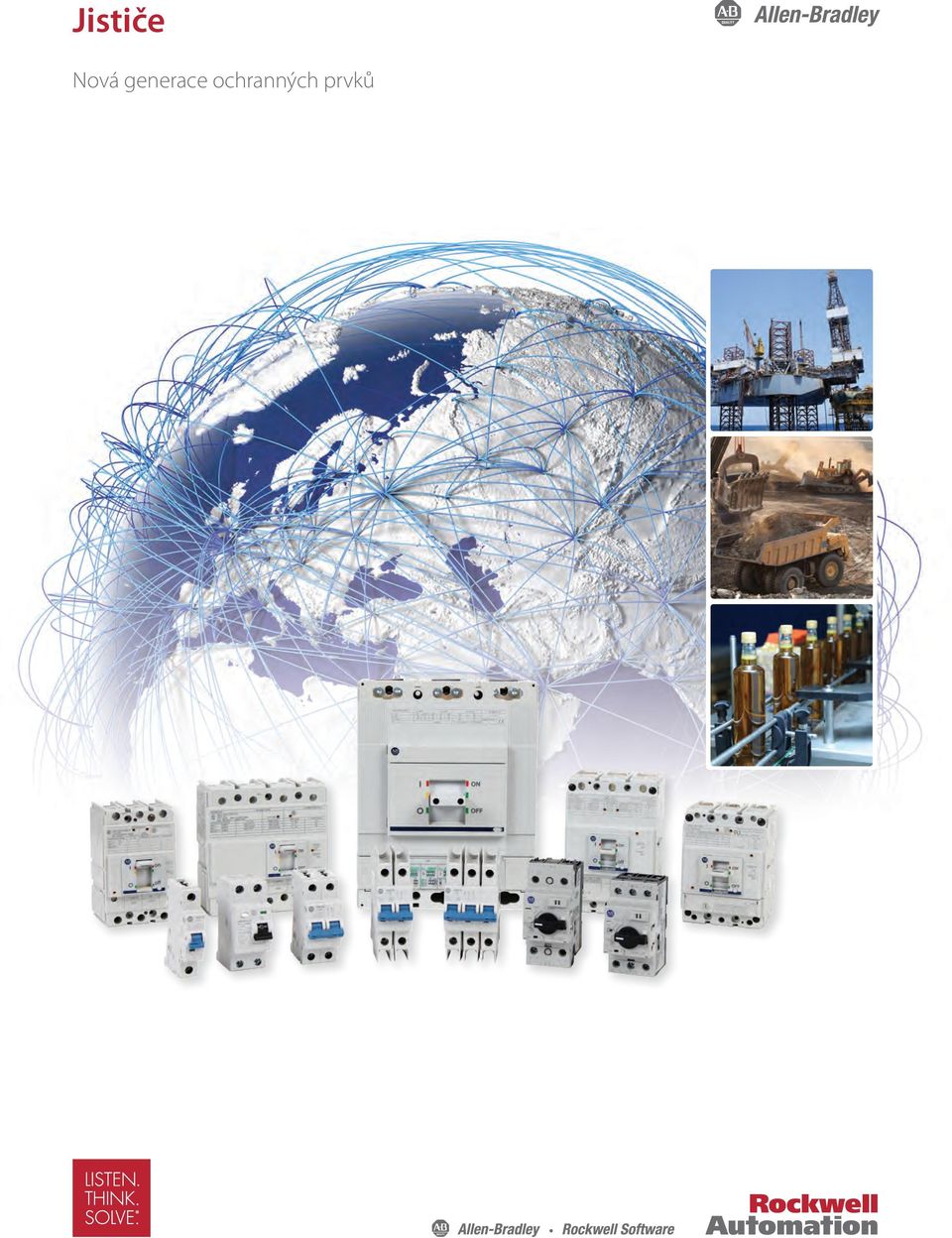

1 Jističe Nová generace ochranných prvků

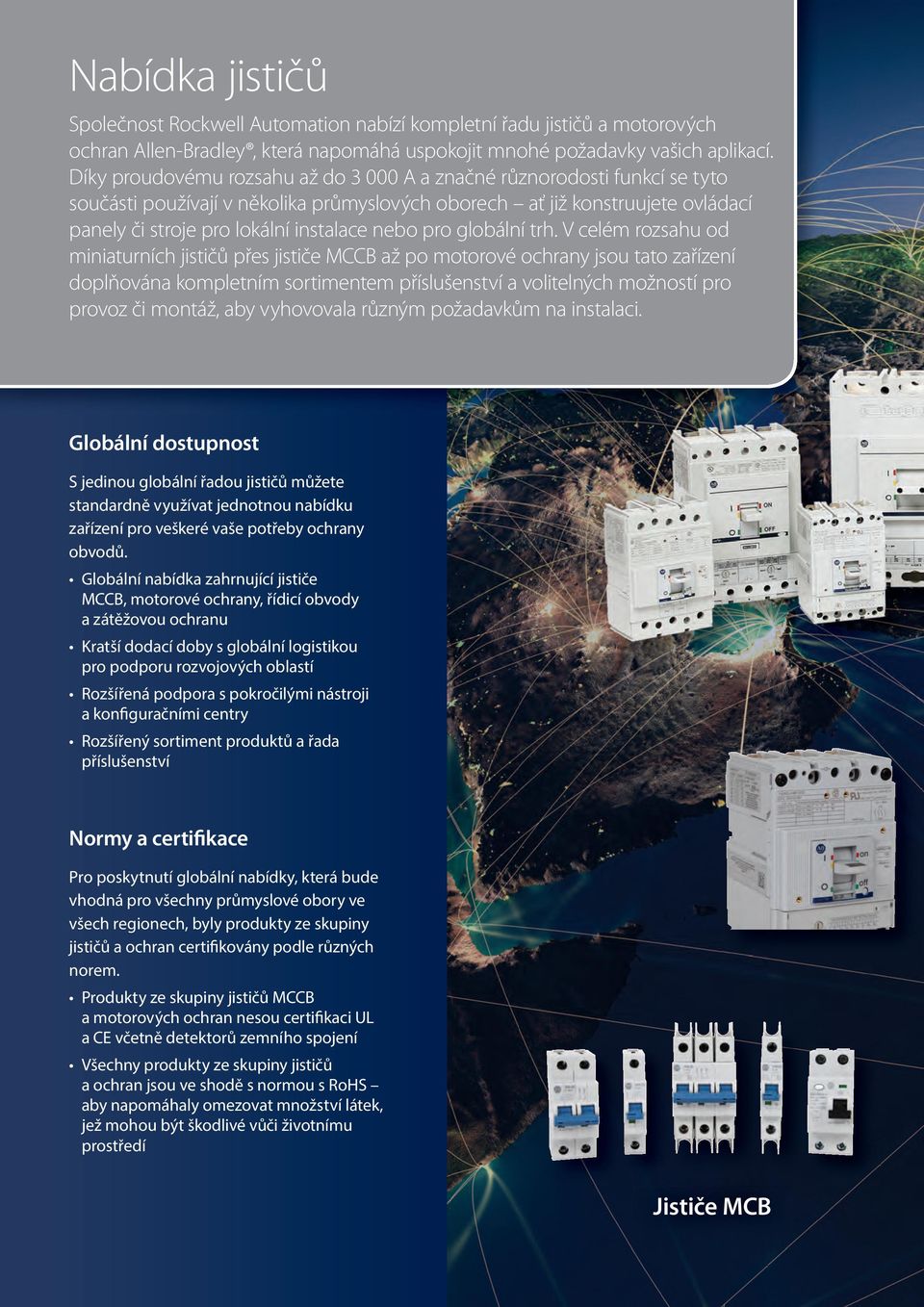

2 Nabídka jističů Společnost Rockwell Automation nabízí kompletní řadu jističů a motorových ochran Allen-Bradley, která napomáhá uspokojit mnohé požadavky vašich aplikací. Díky proudovému rozsahu až do A a značné různorodosti funkcí se tyto součásti používají v několika průmyslových oborech ať již konstruujete ovládací panely či stroje pro lokální instalace nebo pro globální trh. V celém rozsahu od miniaturních jističů přes jističe MCCB až po motorové ochrany jsou tato zařízení doplňována kompletním sortimentem příslušenství a volitelných možností pro provoz či montáž, aby vyhovovala různým požadavkům na instalaci. Globální dostupnost S jedinou globální řadou jističů můžete standardně využívat jednotnou nabídku zařízení pro veškeré vaše potřeby ochrany obvodů. Globální nabídka zahrnující jističe MCCB, motorové ochrany, řídicí obvody a zátěžovou ochranu Kratší dodací doby s globální logistikou pro podporu rozvojových oblastí Rozšířená podpora s pokročilými nástroji a konfiguračními centry Rozšířený sortiment produktů a řada příslušenství Normy a certifikace Pro poskytnutí globální nabídky, která bude vhodná pro všechny průmyslové obory ve všech regionech, byly produkty ze skupiny jističů a ochran certifikovány podle různých norem. Produkty ze skupiny jističů MCCB a motorových ochran nesou certifikaci UL a CE včetně detektorů zemního spojení Všechny produkty ze skupiny jističů a ochran jsou ve shodě s normou s RoHS aby napomáhaly omezovat množství látek, jež mohou být škodlivé vůči životnímu prostředí Jističe MCB

3 Vyšší jmenovité zkratové proudy (SCCR) Zvýšená ochrana proti zkratu standardní magnetická spoušť (pevně nastavená na 13 x Ie) a vysoká magnetická spoušť (pevně nastavená na 16 x Ie) Zkratová koordinace je k dispozici pro motory od 0,1 do 630 kw, chybové proudy do 100 ka a provozní napětí do 690 V Vyšší jmenovité hodnoty pro přerušení (např. do 150 ka) Větší možnosti individuálního přizpůsobení jednotek spouští pro zlepšení ochrany Snadnost výběru a instalace Zapouzdření jističe MCCB Stanovte nezbytnou ochranu pro vaši aplikaci pomocí snadno použitelných nástrojů pro výběr a objednávání. Široký rozsah příslušenství skladem pro globální dostupnost Různé možnosti montáže včetně montáže do rozvaděče, montáže na DIN lištu nebo přípojnicového montážního systému Jednodušší proces nákupu a dostupnost produktů díky našim distribučním partnerům ve více než 80 zemích Motorová ochrana

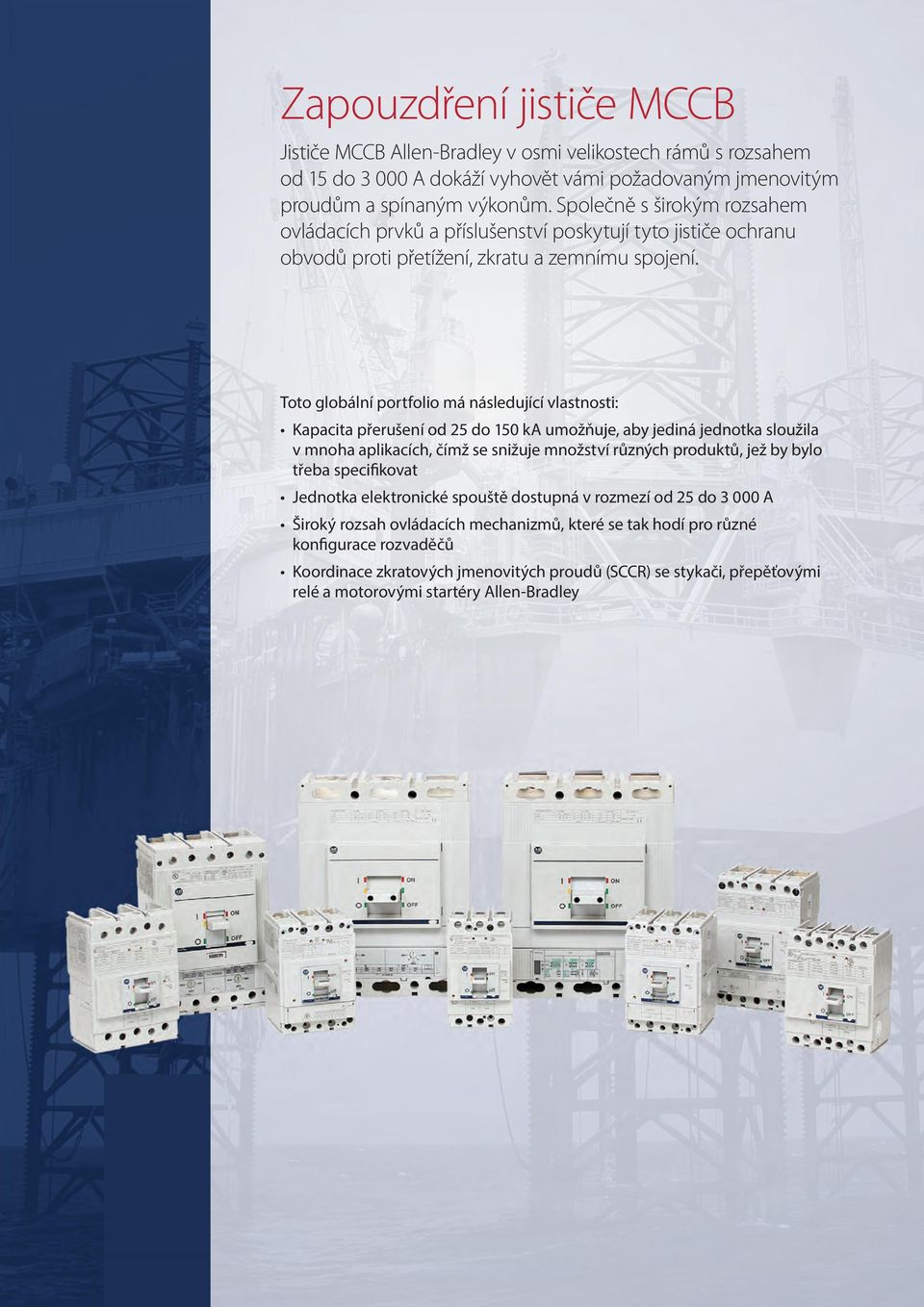

4 Zapouzdření jističe MCCB Jističe MCCB Allen-Bradley v osmi velikostech rámů s rozsahem od 15 do A dokáží vyhovět vámi požadovaným jmenovitým proudům a spínaným výkonům. Společně s širokým rozsahem ovládacích prvků a příslušenství poskytují tyto jističe ochranu obvodů proti přetížení, zkratu a zemnímu spojení. Toto globální portfolio má následující vlastnosti: Kapacita přerušení od 25 do 150 ka umožňuje, aby jediná jednotka sloužila v mnoha aplikacích, čímž se snižuje množství různých produktů, jež by bylo třeba specifikovat Jednotka elektronické spouště dostupná v rozmezí od 25 do A Široký rozsah ovládacích mechanizmů, které se tak hodí pro různé konfigurace rozvaděčů Koordinace zkratových jmenovitých proudů (SCCR) se stykači, přepěťovými relé a motorovými startéry Allen-Bradley

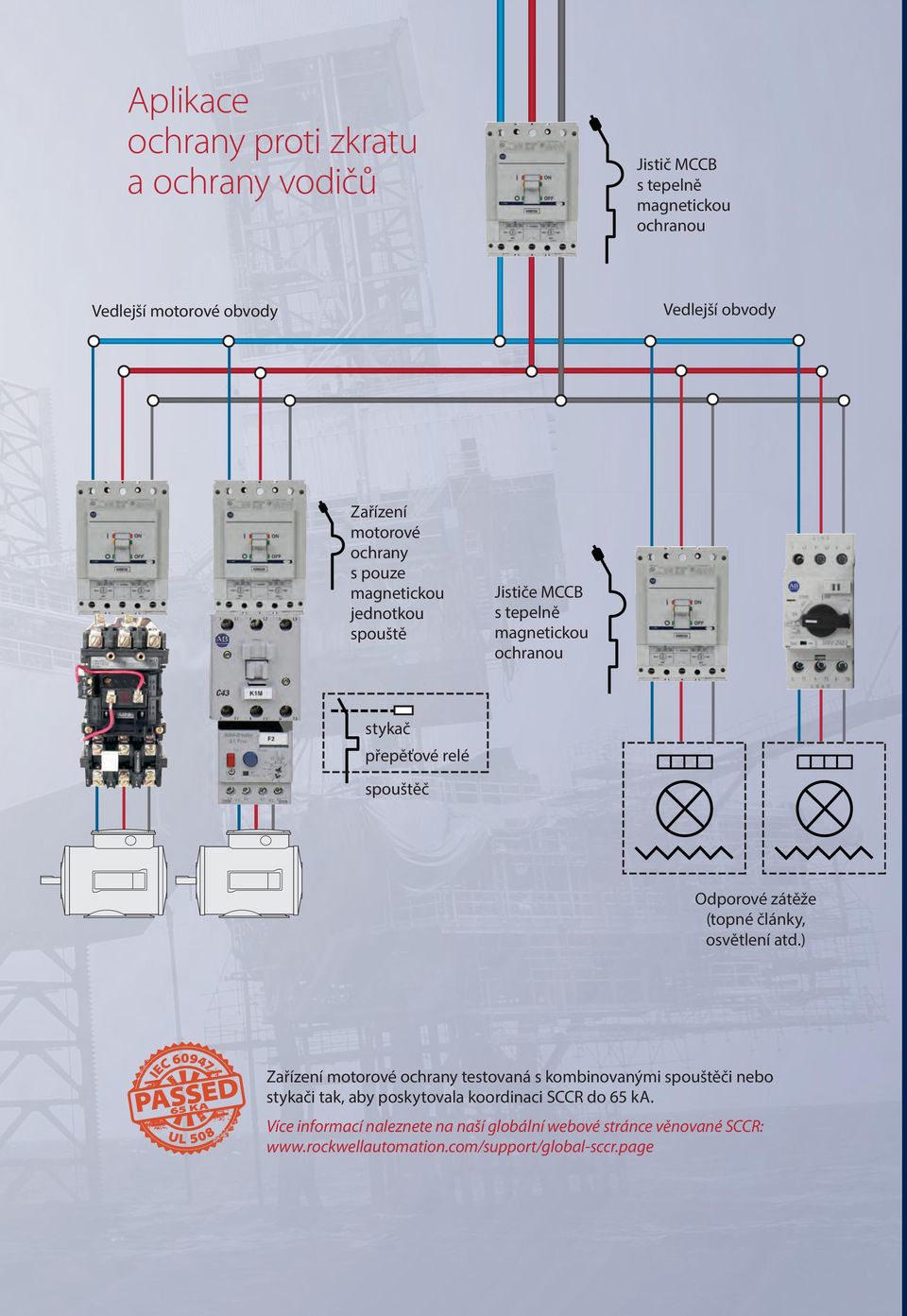

5 Aplikace ochrany proti zkratu a ochrany vodičů Jistič MCCB s tepelně magnetickou ochranou Vedlejší motorové obvody Vedlejší obvody Zařízení motorové ochrany s pouze magnetickou jednotkou spouště Jističe MCCB s tepelně magnetickou ochranou stykač přepěťové relé spouštěč Odporové zátěže (topné články, osvětlení atd.) Zařízení motorové ochrany testovaná s kombinovanými spouštěči nebo stykači tak, aby poskytovala koordinaci SCCR do 65 ka. Více informací naleznete na naší globální webové stránce věnované SCCR:

6 Široký výběr příslušenství Možnosti zakončení Rozšířené Koncová krytka (standardní) Oko Příslušenství Vnitřní příslušenství se v terénu instalují rychle a snadno po odstranění předního krytu. Vypínací spoušť/ podpěťové relé Možnosti ochrany Pevná tepelná/magnetická Nastavitelná elektronická dlouhá, krátká, okamžitá (LSI) a dlouhá, krátká, okamžitá a zemní spojení (LSIG)

7 Oko pro více přípojů Rozšiřovací kus Snadná instalace Díky více možnostem ovládacích prvků můžete nalézt vždy tu správnou instalaci pro potřeby vaší aplikace a požadavky na zabezpečení. Otočný ovladač s proměnnou hloubkou pro globální aplikace u krytů bez příruby. Ovladač s ohebným kabelem poskytuje flexibilitu ke snadnému umístění jističů do rozvaděče při použití rukojeti s přírubou. Motorové ovladače umožňují vzdálené elektrické ovládání MCCB. Pomocné/alarmové kontakty Přímé otočné ovladače ovládání přes dveře nebo ovládání s otevřenými dveřmi skříně. Vnitřní ovládací rukojeť NFPA když se používá ovladač s proměnnou hloubkou, umožňuje ovládání MCCB s otevřenými dveřmi skříně bez použití jakýchkoli nástrojů. Nastavitelná termální/ nastavitelná magnetická Ovládací mechanizmus s proměnnou hloubkou a přírubou přímé ovládání pro rukojeť s přírubou.

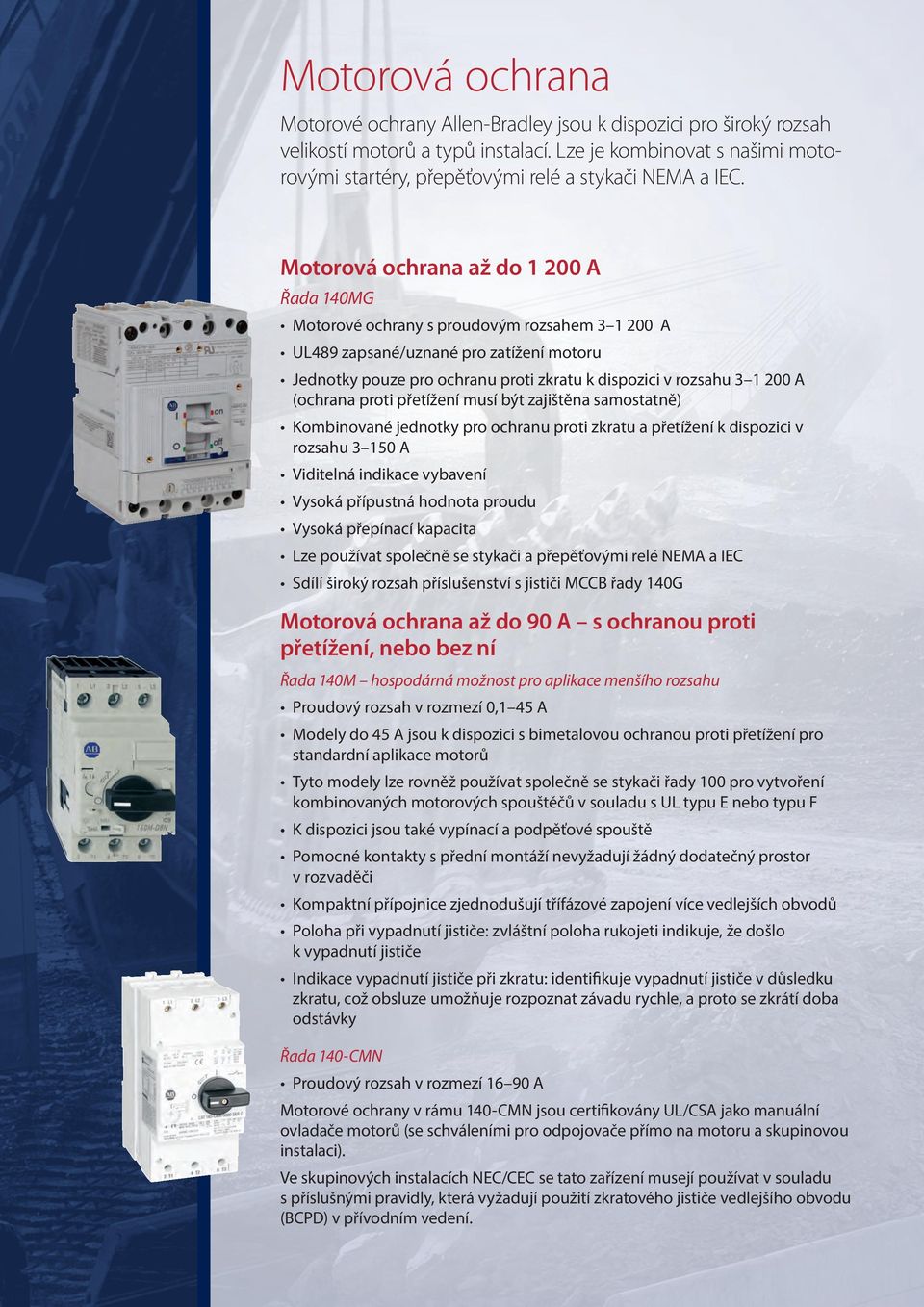

8 Motorová ochrana Motorové ochrany Allen-Bradley jsou k dispozici pro široký rozsah velikostí motorů a typů instalací. Lze je kombinovat s našimi motorovými startéry, přepěťovými relé a stykači NEMA a IEC. Motorová ochrana až do A Řada 0MG Motorové ochrany s proudovým rozsahem A UL489 zapsané/uznané pro zatížení motoru Jednotky pouze pro ochranu proti zkratu k dispozici v rozsahu A (ochrana proti přetížení musí být zajištěna samostatně) Kombinované jednotky pro ochranu proti zkratu a přetížení k dispozici v rozsahu A Viditelná indikace vybavení Vysoká přípustná hodnota proudu Vysoká přepínací kapacita Lze používat společně se stykači a přepěťovými relé NEMA a IEC Sdílí široký rozsah příslušenství s jističi MCCB řady 0G Motorová ochrana až do 90 A s ochranou proti přetížení, nebo bez ní Řada 0M hospodárná možnost pro aplikace menšího rozsahu Proudový rozsah v rozmezí 0,1 45 A Modely do 45 A jsou k dispozici s bimetalovou ochranou proti přetížení pro standardní aplikace motorů Tyto modely lze rovněž používat společně se stykači řady 100 pro vytvoření kombinovaných motorových spouštěčů v souladu s UL typu E nebo typu F K dispozici jsou také vypínací a podpěťové spouště Pomocné kontakty s přední montáží nevyžadují žádný dodatečný prostor v rozvaděči Kompaktní přípojnice zjednodušují třífázové zapojení více vedlejších obvodů Poloha při vypadnutí jističe: zvláštní poloha rukojeti indikuje, že došlo k vypadnutí jističe Indikace vypadnutí jističe při zkratu: identifikuje vypadnutí jističe v důsledku zkratu, což obsluze umožňuje rozpoznat závadu rychle, a proto se zkrátí doba odstávky Řada 0-CMN Proudový rozsah v rozmezí A Motorové ochrany v rámu 0-CMN jsou certifikovány UL/CSA jako manuální ovladače motorů (se schváleními pro odpojovače přímo na motoru a skupinovou instalaci). Ve skupinových instalacích NEC/CEC se tato zařízení musejí používat v souladu s příslušnými pravidly, která vyžadují použití zkratového jističe vedlejšího obvodu (BCPD) v přívodním vedení.

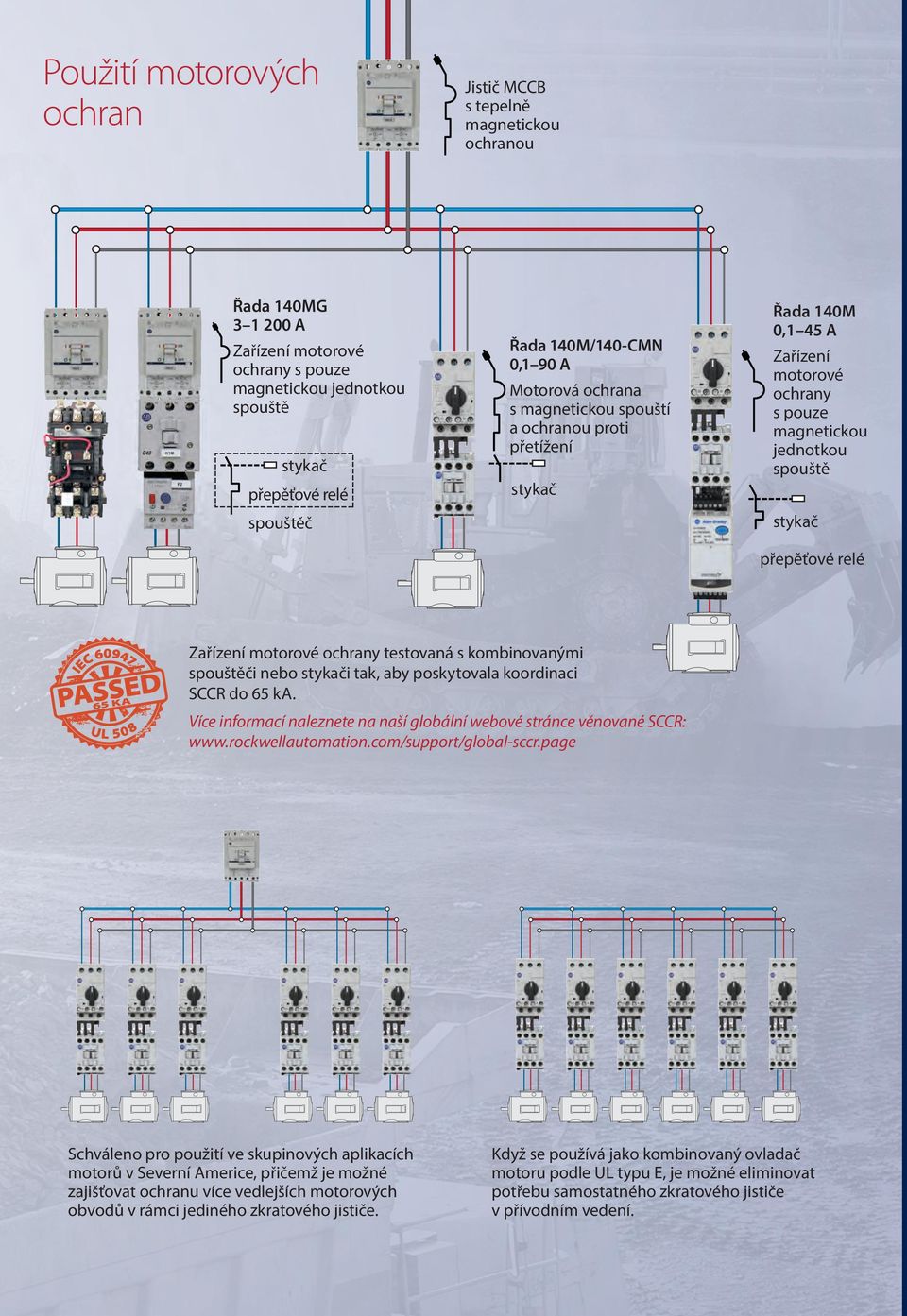

9 Použití motorových ochran Jistič MCCB s tepelně magnetickou ochranou Řada 0MG A Zařízení motorové ochrany s pouze magnetickou jednotkou spouště stykač přepěťové relé spouštěč Řada 0M/0-CMN 0,1 90 A Motorová ochrana s magnetickou spouští a ochranou proti přetížení stykač Řada 0M 0,1 45 A Zařízení motorové ochrany s pouze magnetickou jednotkou spouště stykač přepěťové relé Zařízení motorové ochrany testovaná s kombinovanými spouštěči nebo stykači tak, aby poskytovala koordinaci SCCR do 65 ka. Více informací naleznete na naší globální webové stránce věnované SCCR: Schváleno pro použití ve skupinových aplikacích motorů v Severní Americe, přičemž je možné zajišťovat ochranu více vedlejších motorových obvodů v rámci jediného zkratového jističe. Když se používá jako kombinovaný ovladač motoru podle UL typu E, je možné eliminovat potřebu samostatného zkratového jističe v přívodním vedení.

10 Miniaturní jističe pro ochranu řídicího obvodu a zátěže Skupina produktů pro ochranu řídicích obvodů a zátěží aktualizovala a rozšířila své portfolio tak, aby lépe uspokojovala vaše požadavky. Nová nabídka miniaturních jističů zajišťuje bezpečnost na dotyk prstů podle IP20 a vykazuje shodu s RoHS. Tyto produkty rovněž vyhovují rozšířenému souboru norem a certifikací. Jističe MCB UL 489 CSA C.2 No. 5.1 EN GB certifikováno UL CSA CE CCC VDE Produkty řady 89-M jsou certifikovány pro zajištění ochrany vedlejších obvodů ve Spojených státech amerických a Kanadě a jako miniaturní jističe pro aplikace IEC. 0,5 63 A; 1, 2, 3 póly; křivky vybavení C a D Omezení hodnoty proudu Dvojité svorky pro flexibilitu připojení pomocí vodičů nebo přípojnice Vhodné pro extrémní podmínky okolního prostředí (-25 C až +55 C) Doplňková ochrana UL 1077 CSA C.2 No. 235 EN GB uznané UL* CSA* CE CCC VDE (* pouze 1, 2 a 3 póly) Produkty řady 92-SP představují doplňkovou ochranu/miniaturní jističe pro ochranu zařízení v rámci aplikací. 0,5 63 A; 1(+N), 2, 3(+N) póly; křivky vybavení B, C a D Omezení hodnoty proudu Dvojité svorky pro flexibilitu připojení pomocí vodičů nebo přípojnice Kalibrační teplota 40 C, vhodné pro extrémní podmínky okolního prostředí (-25 C až +55 C) Široký rozsah příslušenství včetně pomocných kontaktů na spodní straně nevyžadujících žádný dodatečný prostor DIN lišty Regionální jističe EN GB 103 CE CCC VDE Jističe řady 188-J jsou určeny pro aplikace na úrovni jednotlivých zařízení. Tyto produkty mají pouze regionální certifikace a jsou k dispozici v Číně, Singapuru a Evropě. 0,5 63 A; 1(+N), 2, 3(+N), 4 póly; křivky vybavení B, C a D Omezení hodnoty proudu Reverzibilní připojení přívodního vedení a zátěže Vhodné pro extrémní podmínky okolního prostředí (-25 C až +55 C)

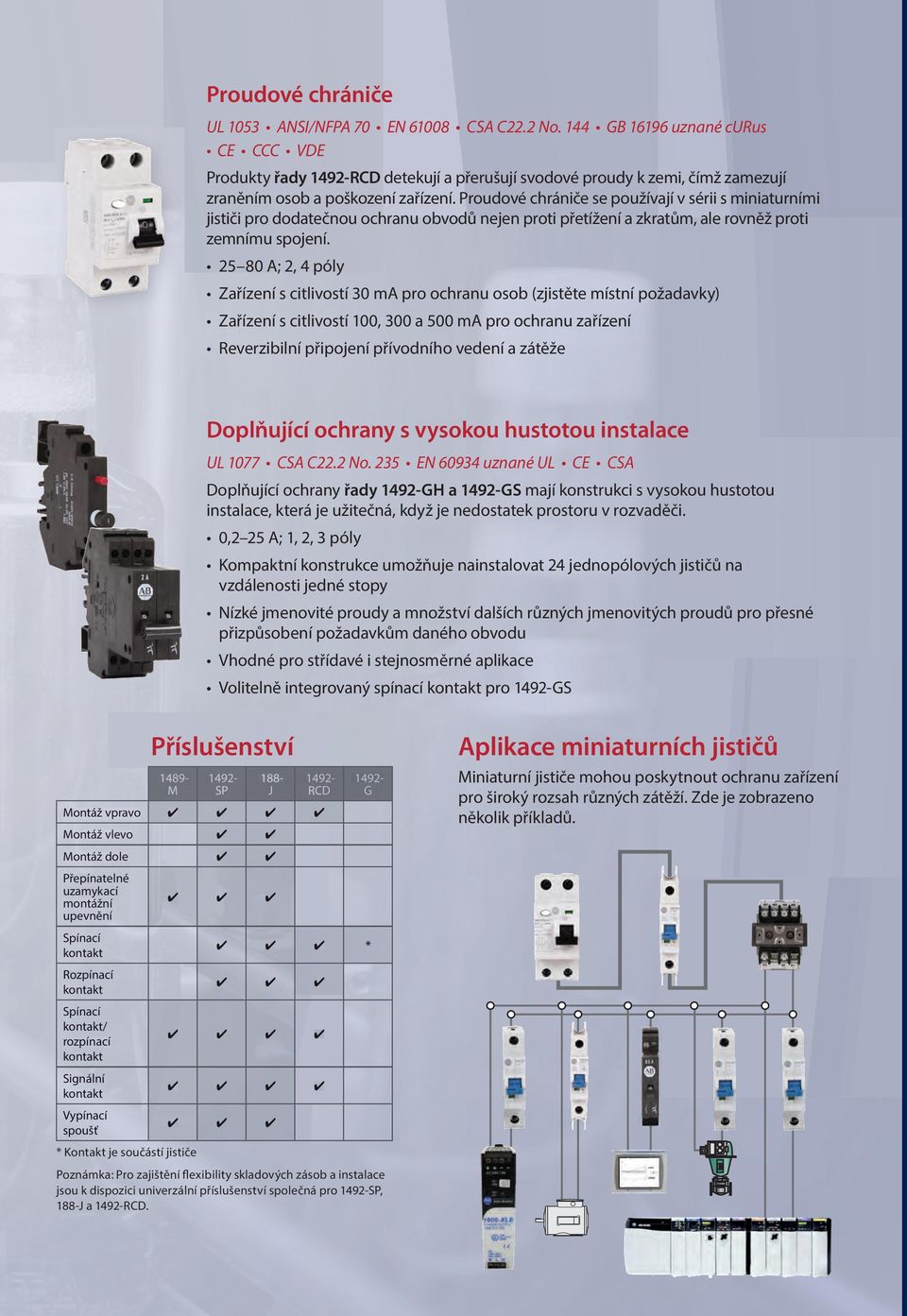

11 Proudové chrániče UL 1053 ANSI/NFPA 70 EN CSA C.2 No. 4 GB 161 uznané curus CE CCC VDE Produkty řady 92-RCD detekují a přerušují svodové proudy k zemi, čímž zamezují zraněním osob a poškození zařízení. Proudové chrániče se používají v sérii s miniaturními jističi pro dodatečnou ochranu obvodů nejen proti přetížení a zkratům, ale rovněž proti zemnímu spojení A; 2, 4 póly Zařízení s citlivostí 30 ma pro ochranu osob (zjistěte místní požadavky) Zařízení s citlivostí 100, 300 a 500 ma pro ochranu zařízení Reverzibilní připojení přívodního vedení a zátěže Doplňující ochrany s vysokou hustotou instalace UL 1077 CSA C.2 No. 235 EN 609 uznané UL CE CSA Doplňující ochrany řady 92-GH a 92-GS mají konstrukci s vysokou hustotou instalace, která je užitečná, když je nedostatek prostoru v rozvaděči. 0,2 25 A; 1, 2, 3 póly Kompaktní konstrukce umožňuje nainstalovat jednopólových jističů na vzdálenosti jedné stopy Nízké jmenovité proudy a množství dalších různých jmenovitých proudů pro přesné přizpůsobení požadavkům daného obvodu Vhodné pro střídavé i stejnosměrné aplikace Volitelně integrovaný spínací kontakt pro 92-GS Příslušenství 89- M 92- SP J 92- RCD Montáž vpravo Montáž vlevo 92- G Montáž dole Přepínatelné uzamykací montážní upevnění Spínací kontakt * Rozpínací kontakt Spínací konta kt/ rozpínací kontakt Signální kontakt Vypínací spoušť * Kontakt je součástí jističe Poznámka: Pro zajištění flexibility skladových zásob a instalace jsou k dispozici univerzální příslušenství společná pro 92-SP, 188-J a 92-RCD. Aplikace miniaturních jističů Miniaturní jističe mohou poskytnout ochranu zařízení pro široký rozsah různých zátěží. Zde je zobrazeno několik příkladů.

12 16 15 AX3 AL1 D 16 AL2 15 AX1 AX3 AL1 16 AL G AX1 AL1 AX3 AL1 AX1 AL1 A B AL1 AX1 E TU AL C AX AX K TU AL F 06 TU AL H 49 Nástroje pro výběr a aplikaci Jističe od společnosti Rockwell Automation poskytují široký rozsah nástrojů, jež vám pomohou těmto produktům porozumět a použít je ve vašich aplikacích. Přístup k těmto nástrojům získáte on-line nebo prostřednictvím vašeho místního distributora. Průvodci výběrem a technická dokumentace Místní prodejce Navštivte naši webovou stránku pro vyhledání vašeho místního prodejce. Výkresy CAD v mnoha formátech Front terminals Required terminal covers with IP40 protection provided Terminal lugs for multi-cable connection Rotary handle operating mechanism on molded case circuit breaker Door drilling template with direct rotary handle Required 25 mm insulating phase barriers provided Min. door rotation radius Drilling: See Detail A J L 69 On-line katalog výrobků Naše široká nabídka výrobků je zaměřena na zlepšení procesů na všech stupních vašeho výrobního cyklu. Protection/Circuit-Breakers Product Selection Toolbox Široký rejstřík výběru výrobků a nástrojů pro uspořádání systému vám bude pomáhat při volbě a použití našich výrobků. Rockwell Automation, Inc. (NYSE:ROK), celosvětově největší společnost speciálně zaměřená na průmyslovou automatizaci, zvyšuje produktivitu svých zákazníků a podílí se na vyšší udržitelnosti stavu životního prostředí Země. Na celém světě jsou naše prémiové produkty značek Allen-Bradley a Rockwell Software uznávány díky inovačnímu potenciálu a vynikající kvalitě a výsledkům. Sledujte společnost ROKAutomation na síti Twitter. Spojte se s námi v sítích Facebook a LinkedIn. Allen-Bradley, LISTEN. THINK. SOLVE. a Rockwell Software jsou obchodními známkami společnosti Rockwell Automation, Inc. Obchodní známky, které nepatří společnosti Rockwell Automation, jsou majetkem příslušných společností. Publikace 0G-BR001A-CS-P prosinec 2013 Copyright 2013 Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v Evropě.
