1 Innovation INOVACE CS

2 2 Nová rodina CF sort Korozivzdorné sorty Korozivzdorné sorty CF-S18Z zvýšená lomová houževnatost dovoluje nasazení velmi jemnozrnné sorty pro aplikace s vyšším ohybovým namáháním aktivních částí. CF-H25S jemno-středně zrnná sorta s vysokou tvrdostí a lomovou houževnatostí pro vysoké požadavky ohledně abrazivního opotřebení. CF-H40S univerzální sorta, je ideálním kompromisem mezi tvrdostí a lomovou houževnatostí. CF-F35Z speciálně vyvinutá jemno-středně zrnná sorta pro lisovací, ohýbací a tvářecí aplikace. CF-20HP středně-hrubozrnná sorta, která spojuje tvrdost jemnozrnné a lomovou houževnatost hrubozrnné sorty. CTEB00 CTEB20 CTSS CTPP Nová rodina CF sort Korozivzdorné sorty CTSB CTRR CTRG Následující sorty jsou skladem a dodávané pomocí našeho e-techstore 24 hodin denně: Typ, popis CF-S18Z CF-H25S CF-H40S CTEB00 Bloky na erodování ve slinovaném provedení na dotaz skladem skladem CTEB20 Bloky na erodování ve slinovaném provedení skladem skladem skladem CTSS Polotovary na lisovací razníky skladem na dotaz skladem CTSB Válcový materiál na lisovací pouzdra skladem na dotaz skladem CTPP Válcový materiál na práškové lis. nástroje na dotaz na dotaz skladem CTRR Kruhové tyče ve slinovaném provedení skladem na dotaz skladem CTRG Kruhové tyče obvodově broušené skladem na dotaz skladem Následující sorty jsou také dostupné ve speciálním provedení: Provedení CF-S18Z CF-H25S CF-H40S CF-F35Z CF-20HP* Speciální bloky Speciální bloky se startovacími otvory /ocelové čepy/ závity Tvarové díly podle výkresu zákazníka Tvarové díly podle výkresu zákazníka /ocelové čepy/ závity * Všechny varianty ze sorty CF-20HP budou dostupné od září 2014

3 Nová rodina CF sort Korozivzdorné sorty 3 Evoluce pro vyšší výkon Nová sorta CF-S18Z Obsah pojiva 9.0 % velmi ANO Tvrdost HV Mez pevnosti v ohybu [Mpa] 3500 Lomová houževnatost [MPa*m^1/2] 11.0 Nahrazuje starší sorty MG18 / CTS20L TSM % 10.0 % velmi velmi CF-H25S Obsah pojiva 8.5 % -střední ANO Tvrdost HV Mez pevnosti v ohybu [Mpa] 2600 Lomová houževnatost [MPa*m^1/2] 10.1 CF-H40S Obsah pojiva 12.0 % -střední ANO Tvrdost HV Mez pevnosti v ohybu [Mpa] 3000 Lomová houževnatost [MPa*m^1/2] 12.0 CF-F35Z Obsah pojiva 17.5 % -střední ANO Tvrdost HV Mez pevnosti v ohybu [Mpa] 3300 Lomová houževnatost [MPa*m^1/2] >15.0 H20S / CTF12 H30S / CTF % 9.0 % H30S / CTF18 H40S / CTF % 12.0 % H50S / CTF30 H60S / CTF % 20.0 % Nová rodina CF sort Korozivzdorné sorty CF-20HP Obsah pojiva 10.0 % střední-hrubé Yes Tvrdost HV Mez pevnosti v ohybu [Mpa] 2800 Lomová houževnatost [MPa*m^1/2] >15.0 B30S / CTC20 B40S / CTC % 12.5 % hrubé hrubé

4 4 Nová rodina CF sort Oblasti nasazení a použitelnosti Oblasti nasazení a použitelnosti CF-S18Z Velmi jemnozrnná a korozivzdorná sorta se zvýšenou lomovou houževnatostí CF-H40S Jemno-středně zrnná a korozivzdorná univerzální sorta Nová rodina CF sort Oblasti nasazení a použitelnosti ० Speciálně pro tenkostěnné aktivní ztenčené díly s požadavkem na vysokou pevnost v ohybu ० Pro vysoké požadavky otěruvzdornosti s ohledem na všeobecné a obvodové opotřebení ० Pro materiály s vysokou náchylností k tvorbě adheze ० Pro měkké materiály jako legury mědi, např. CuSn4F54, CuZn37, CuNi9Sn2 Nahrazuje velmi jemnozrnné sorty MG18/TSM33 (CTS20L) v případě lámání střižné hrany a korozi Nahrazuje jemnozrnné sorty H30S/H40S při problémech s nedostatečnou lomovou houževnatostí, pevností v ohybu a opotřebením Alternativa k CF-H25S a CF-H40S při nízké hodnotě pevnosti v ohybu CF-H25S ० Ideální kompromis mezi odolností proti otěru a K IC - hodnotou (odolnost vytváření trhlin/stabilita střižné hrany) ० Pro univerzální použití: lisování, ražení, ohýbání a tváření Nahrazuje standardní jemno-středně zrnné sorty H30S/ H40S/H50S s problémy s otěrem a korozí Nahrazuje standardní jemno a středně zrnné sorty TSM33/CTS20L s problémy lomu střižné hrany nebo s korozí Alternativa k CF-H25S při primárních lomech střižné hrany Jemno-středně zrnná a korozivzdorná sorta s vysokou tvrdostí ० Pro nejvyšší požadavky s ohledem na všeobecné a obvodové opotřebení Nahrazuje jemno a středně zrnné sorty H30S/H40S/ CF-H40S v případě problému příliš velkého opotřebení Alternativa k CF-H40S při abrazivním opotřebování

5 Nová rodina CF sort Oblasti nasazení a použitelnosti 5 CF-F35Z Jemno-středně zrnná a korozivzdorná sorta s vysokou lomovou houževnatostí CF-20HP Středně-hrubo zrnná a korozivzdorná sorta s vysokou tvrdostí ० Lisování, stříhání plechů s větší silou ० Lisování, stříhání vysoko pevnostních plechů ० Ohýbací a tvářecí aplikace Nahrazuje HSS/práškové oceli při problémech s opotřebením a korozí Nahrazuje standardní jemno a středně zrnné sorty H40S/H50S/H60S s nízkou hodnotou KIC (odolnost k vytváření trhlin/ stabilita střižné hrany) problémy s lámáním střižné hrany Nahrazuje H50S/ H60S jako korozivzdorná varianta Alternativa k sortě CF-20HP při vylamování střižné hrany Vykazuje v případě frézování velmi dobré výsledky týkající se jakosti povrchu a hospodárnosti ० Dosahuje vysoké tvrdosti při nejvyšších K IC -hodnotách (odolnost proti tvorbě trhlin/stabilita střižné hrany) ० Tvrdost jemnozrnné sorty a K IC hodnota hrubozrnné sorty ० Lisování, stříhání silných plechů ० Ohýbací a tvářecí aplikace Nahrazuje HSS/práškové oceli a tvrdokovové hrubozrnné sorty při problémech s opotřebením a korozí Nahrazuje jemno-středně zrnné sorty H40S/H50S při problémech s vylamováním střižné hrany Alternativa sorty CF-F35Z jestliže je pojivový podíl příliš vysoký pro aplikaci (např. adheze - nalepování) Nová rodina CF sort Oblasti nasazení a použitelnosti

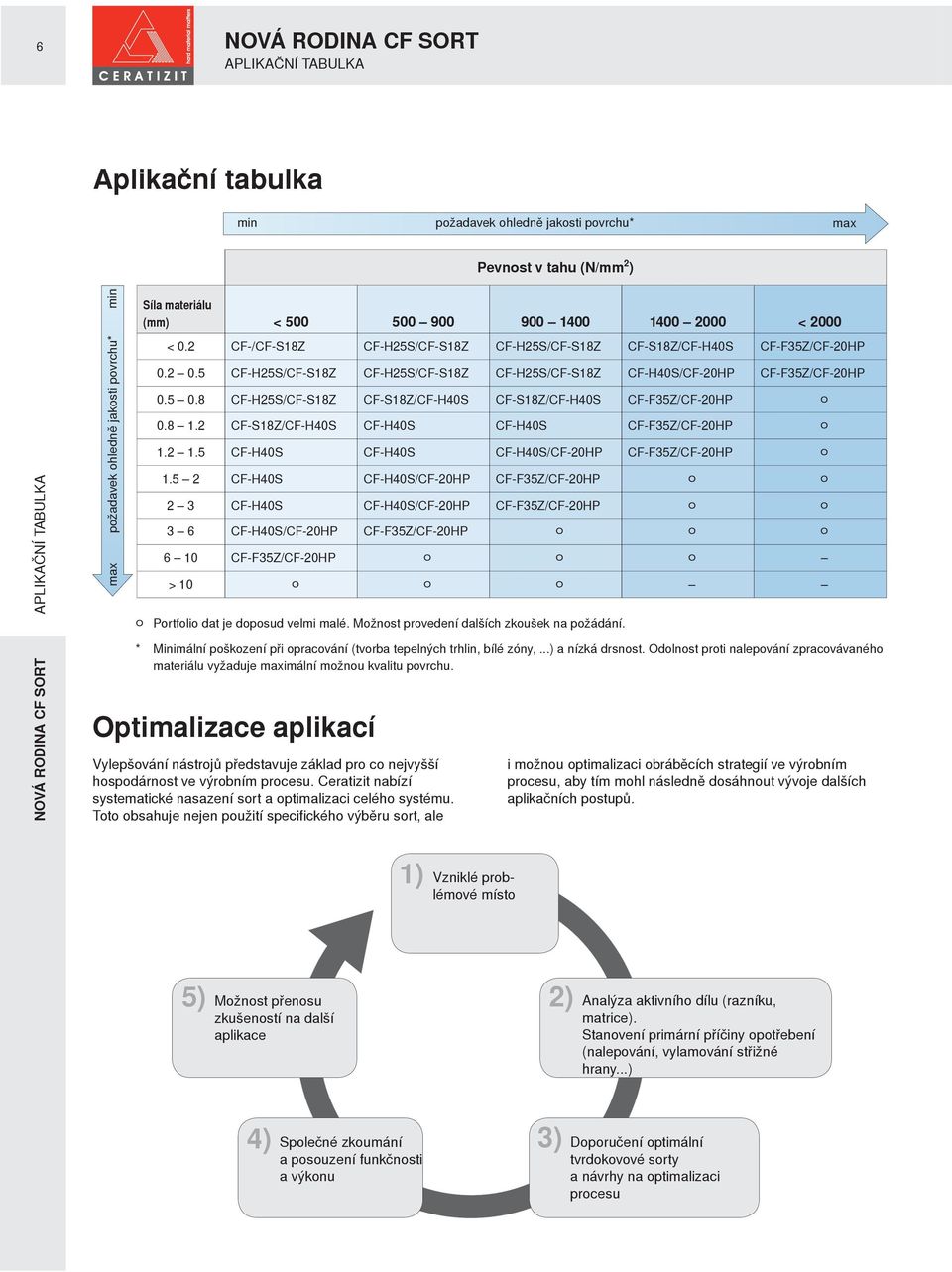

6 6 Nová rodina CF sort Aplikační tabulka Aplikační tabulka min požadavek ohledně jakosti povrchu* max Pevnost v tahu (N/mm 2 ) Nová rodina CF sort Aplikační tabulka max požadavek ohledně jakosti povrchu* min Síla materiálu (mm) < < 2000 < 0.2 CF-/CF-S18Z CF-H25S/CF-S18Z CF-H25S/CF-S18Z CF-S18Z/CF-H40S CF-F35Z/CF-20HP CF-H25S/CF-S18Z CF-H25S/CF-S18Z CF-H25S/CF-S18Z CF-H40S/CF-20HP CF-F35Z/CF-20HP CF-H25S/CF-S18Z CF-S18Z/CF-H40S CF-S18Z/CF-H40S CF-F35Z/CF-20HP ० CF-S18Z/CF-H40S CF-H40S CF-H40S CF-F35Z/CF-20HP ० CF-H40S CF-H40S CF-H40S/CF-20HP CF-F35Z/CF-20HP ० CF-H40S CF-H40S/CF-20HP CF-F35Z/CF-20HP ० ० 2 3 CF-H40S CF-H40S/CF-20HP CF-F35Z/CF-20HP ० ० 3 6 CF-H40S/CF-20HP CF-F35Z/CF-20HP ० ० ० 6 10 CF-F35Z/CF-20HP ० ० ० > 10 ० ० ० ० Portfolio dat je doposud velmi malé. Možnost provedení dalších zkoušek na požádání. * Minimální poškození při opracování (tvorba tepelných trhlin, bílé zóny,...) a nízká drsnost. Odolnost proti nalepování zpracovávaného materiálu vyžaduje maximální možnou kvalitu povrchu. Optimalizace aplikací Vylepšování nástrojů představuje základ pro co nejvyšší hospodárnost ve výrobním procesu. Ceratizit nabízí systematické nasazení sort a optimalizaci celého systému. Toto obsahuje nejen použití specifického výběru sort, ale i možnou optimalizaci obráběcích strategií ve výrobním procesu, aby tím mohl následně dosáhnout vývoje dalších aplikačních postupů. 1) Vzniklé problémové místo 5) Možnost přenosu zkušeností na další aplikace 4) Společné zkoumání a posouzení funkčnosti a výkonu 2) 3) Analýza aktivního dílu (razníku, matrice). Stanovení primární příčiny opotřebení (nalepování, vylamování střižné hrany...) Doporučení optimální tvrdokovové sorty a návrhy na optimalizaci procesu

7 Poznámky 7 Poznámky
