1 TECHNICKÁ ZPRÁVA DOSTAVBA AREÁLU VOLNOČASOVÝCH AKTIVIT OBCE PACOV -II. Etapa k.ú. Pacov u Říčan, parc. č. 368/13, 361/1, 368/11 360/6, 177/6, 360/5 F.7 OBJEKT SO.07 - PLYNOVODNÍ PŘÍPOJKA Obsah dokumentace: A: Technická zpráva s výpisem materiálu B: Výkresová dokumentace: 01. Situace 1: Plynovodní přípojka 1:100 Vypracoval : Jan Borovec červenec 2014

07 - PLYNOVODNÍ PŘÍPOJKA Obsah dokumentace: A: Technická zpráva s výpisem materiálu B:

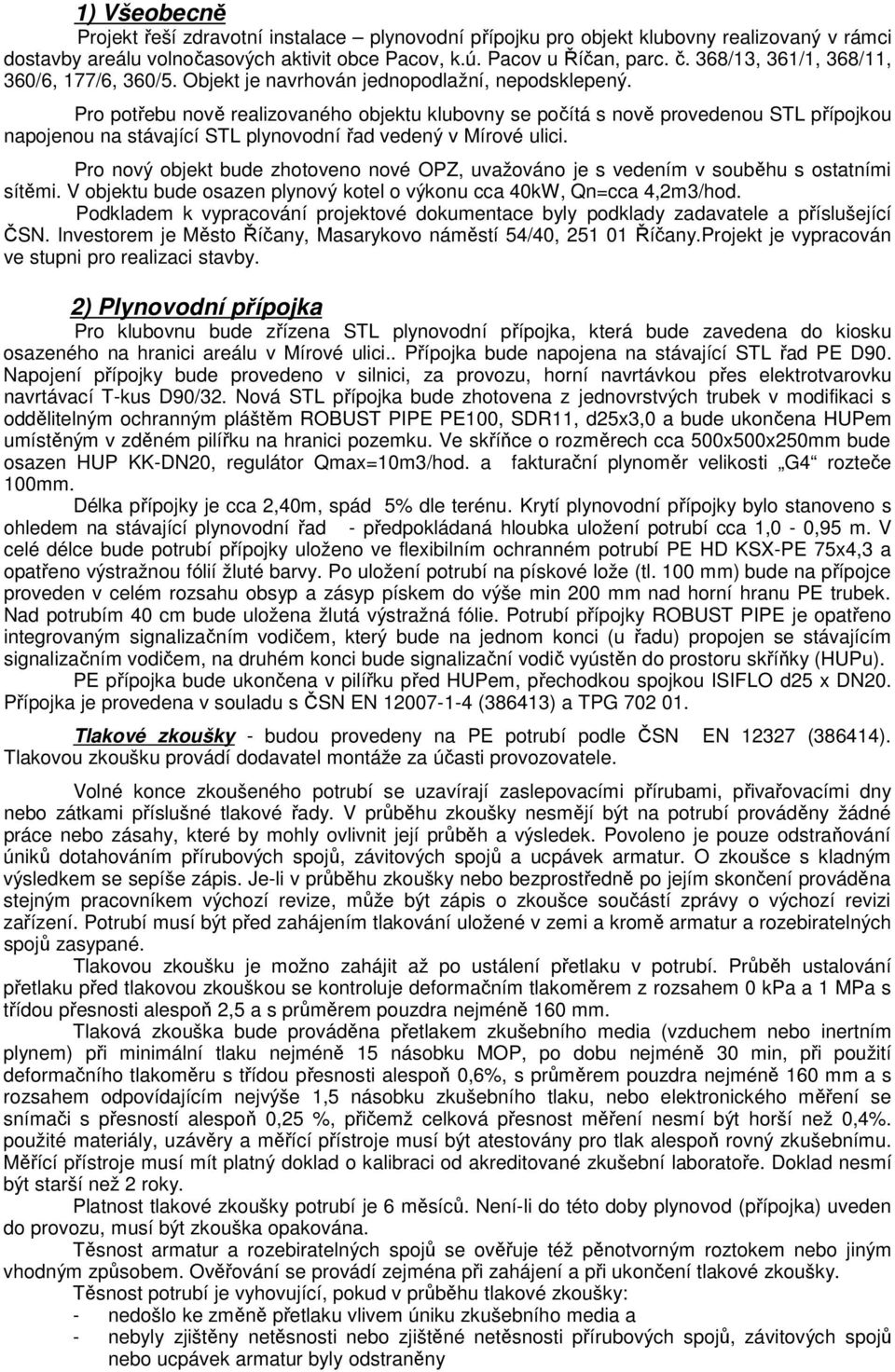

2 1) Všeobecně Projekt řeší zdravotní instalace plynovodní přípojku pro objekt klubovny realizovaný v rámci dostavby areálu volnočasových aktivit obce Pacov, k.ú. Pacov u Říčan, parc. č. 368/13, 361/1, 368/11, 360/6, 177/6, 360/5. Objekt je navrhován jednopodlažní, nepodsklepený. Pro potřebu nově realizovaného objektu klubovny se počítá s nově provedenou STL přípojkou napojenou na stávající STL plynovodní řad vedený v Mírové ulici. Pro nový objekt bude zhotoveno nové OPZ, uvažováno je s vedením v souběhu s ostatními sítěmi. V objektu bude osazen plynový kotel o výkonu cca 40kW, Qn=cca 4,2m3/hod. Podkladem k vypracování projektové dokumentace byly podklady zadavatele a příslušející ČSN. Investorem je Město Říčany, Masarykovo náměstí 54/40, Říčany.Projekt je vypracován ve stupni pro realizaci stavby. 2) Plynovodní přípojka Pro klubovnu bude zřízena STL plynovodní přípojka, která bude zavedena do kiosku osazeného na hranici areálu v Mírové ulici.. Přípojka bude napojena na stávající STL řad PE D90. Napojení přípojky bude provedeno v silnici, za provozu, horní navrtávkou přes elektrotvarovku navrtávací T-kus D90/32. Nová STL přípojka bude zhotovena z jednovrstvých trubek v modifikaci s oddělitelným ochranným pláštěm ROBUST PIPE PE100, SDR11, d25x3,0 a bude ukončena HUPem umístěným v zděném pilířku na hranici pozemku. Ve skříňce o rozměrech cca 500x500x250mm bude osazen HUP KK-DN20, regulátor Qmax=10m3/hod. a fakturační plynoměr velikosti G4 rozteče 100mm. Délka přípojky je cca 2,40m, spád 5% dle terénu. Krytí plynovodní přípojky bylo stanoveno s ohledem na stávající plynovodní řad - předpokládaná hloubka uložení potrubí cca 1,0-0,95 m. V celé délce bude potrubí přípojky uloženo ve flexibilním ochranném potrubí PE HD KSX-PE 75x4,3 a opatřeno výstražnou fólií žluté barvy. Po uložení potrubí na pískové lože (tl. 100 mm) bude na přípojce proveden v celém rozsahu obsyp a zásyp pískem do výše min 200 mm nad horní hranu PE trubek. Nad potrubím 40 cm bude uložena žlutá výstražná fólie. Potrubí přípojky ROBUST PIPE je opatřeno integrovaným signalizačním vodičem, který bude na jednom konci (u řadu) propojen se stávajícím signalizačním vodičem, na druhém konci bude signalizační vodič vyústěn do prostoru skříňky (HUPu). PE přípojka bude ukončena v pilířku před HUPem, přechodkou spojkou ISIFLO d25 x DN20. Přípojka je provedena v souladu s ČSN EN (386413) a TPG Tlakové zkoušky - budou provedeny na PE potrubí podle ČSN EN (386414). Tlakovou zkoušku provádí dodavatel montáže za účasti provozovatele. Volné konce zkoušeného potrubí se uzavírají zaslepovacími přírubami, přivařovacími dny nebo zátkami příslušné tlakové řady. V průběhu zkoušky nesmějí být na potrubí prováděny žádné práce nebo zásahy, které by mohly ovlivnit její průběh a výsledek. Povoleno je pouze odstraňování úniků dotahováním přírubových spojů, závitových spojů a ucpávek armatur. O zkoušce s kladným výsledkem se sepíše zápis. Je-li v průběhu zkoušky nebo bezprostředně po jejím skončení prováděna stejným pracovníkem výchozí revize, může být zápis o zkoušce součástí zprávy o výchozí revizi zařízení. Potrubí musí být před zahájením tlakování uložené v zemi a kromě armatur a rozebiratelných spojů zasypané. Tlakovou zkoušku je možno zahájit až po ustálení přetlaku v potrubí. Průběh ustalování přetlaku před tlakovou zkouškou se kontroluje deformačním tlakoměrem z rozsahem 0 kpa a 1 MPa s třídou přesnosti alespoň 2,5 a s průměrem pouzdra nejméně 160 mm. Tlaková zkouška bude prováděna přetlakem zkušebního media (vzduchem nebo inertním plynem) při minimální tlaku nejméně 15 násobku MOP, po dobu nejméně 30 min, při použití deformačního tlakoměru s třídou přesnosti alespoň 0,6%, s průměrem pouzdra nejméně 160 mm a s rozsahem odpovídajícím nejvýše 1,5 násobku zkušebního tlaku, nebo elektronického měření se snímači s přesností alespoň 0,25 %, přičemž celková přesnost měření nesmí být horší než 0,4%. použité materiály, uzávěry a měřící přístroje musí být atestovány pro tlak alespoň rovný zkušebnímu. Měřící přístroje musí mít platný doklad o kalibraci od akreditované zkušební laboratoře. Doklad nesmí být starší než 2 roky. Platnost tlakové zkoušky potrubí je 6 měsíců. Není-li do této doby plynovod (přípojka) uveden do provozu, musí být zkouška opakována. Těsnost armatur a rozebiratelných spojů se ověřuje též pěnotvorným roztokem nebo jiným vhodným způsobem. Ověřování se provádí zejména při zahájení a při ukončení tlakové zkoušky. Těsnost potrubí je vyhovující, pokud v průběhu tlakové zkoušky: - nedošlo ke změně přetlaku vlivem úniku zkušebního media a - nebyly zjištěny netěsnosti nebo zjištěné netěsnosti přírubových spojů, závitových spojů nebo ucpávek armatur byly odstraněny

Pro potřebu nově realizovaného objektu klubovny se počítá s nově provedenou STL přípojkou napojenou na stávající STL plynovodní řad vedený v Mírové ulici.

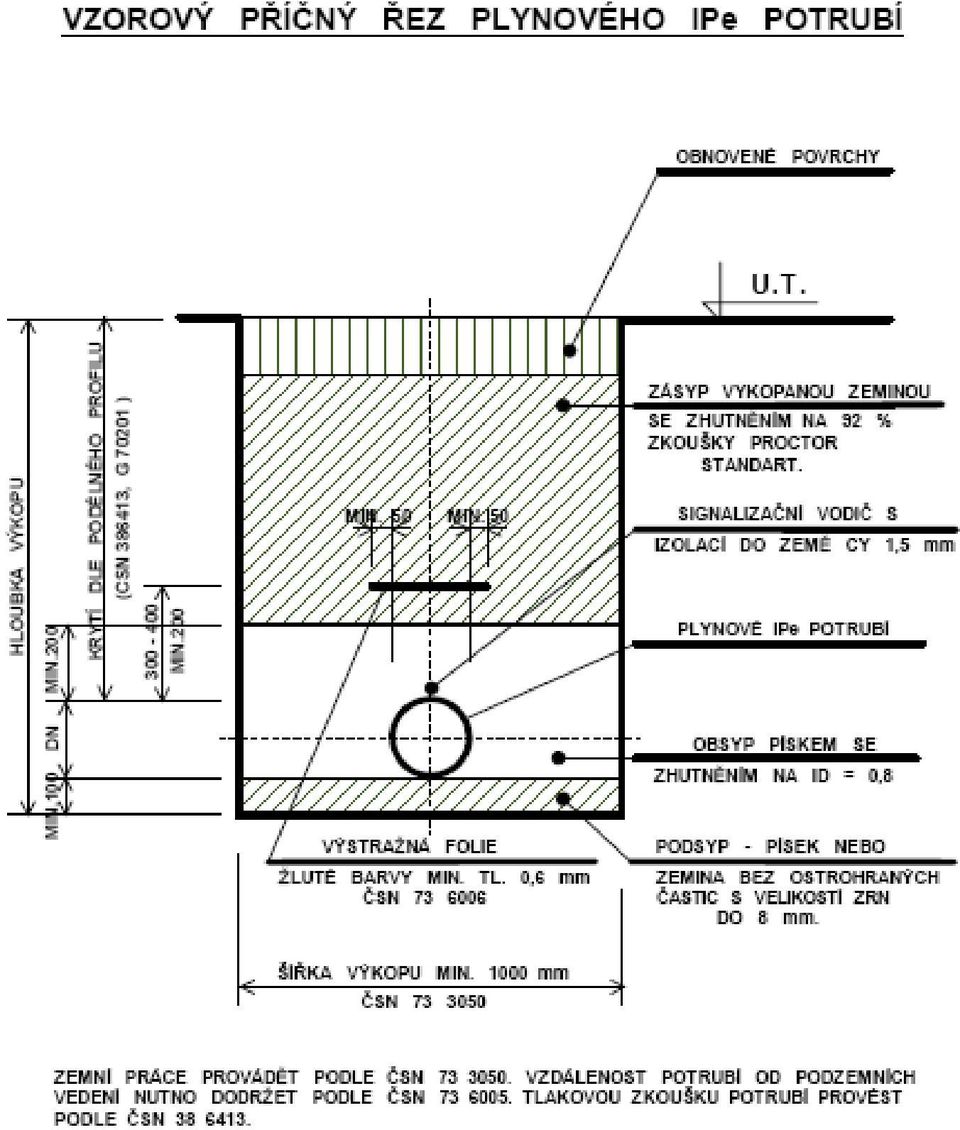

3 3) Měření a regulace plynu Regulace STL-NTL bude provedena na fasádě ve skříňce (min.500x500x250mm) v kiosku, kde bude za HUPem osazena regulační souprava s regulátorem Qn=10m3/hod. s vestavěným filtrem. Regulace bude provedena podle G Za regulací (STL-NTL) bude osazen nízkotlaký plynoměr dvouhrdlý rozteče 100 mm, velikost "G4" (dodávka plynáren). Za plynoměrem bude osazen uzavírací ventil R950-DN32. Měření plynu je provedeno v souladu s TPG Parametry regulátoru: - vstupní tlak kpa - výstupní tlak (1,7 2,3 kpa) bude nastaven na 2,0 kpa - nominální průtok 10 m3/h 4) Bilance potřeb plynu kotel 40 kw max. hodinová potřeba 4,2 m3/h Qmax = 4,2 m3/h Qrok = viz projekt vytápění 5) Zemní práce Výkopy zemních rýh budou prováděny v zemině 3 a 4. třídy těžitelnosti. Při výkopu rýhy se svislými stěnami se bude postupovat proti sklonu potrubí. Po hrubém výkopu se odstraní všechny nerovnosti dna a stěn rýhy, zajistí se trvale osa a výškové uložení plynovodního vedení potrubí. Dno výkopu musí být vyrovnáno do předepsaného sklonu a tvaru. V případě, že bude dno rýhy narušené mrazem nebo vodou, je nutné tyto vrstvy odstranit a v místech bez podzemní vody nahradit betonem tř. 10. V místech s podzemní vodou bude odstraněná vrstva zeminy nahrazena vrstvou štěrku v celé šířce rýhy. Funkce drenáže ve dně rýhy bude končit vždy po vybudování přípojek. Tato drenáž nesmí být napojena do vybudované stoky. Obsyp potrubí se bude provádět pískem nebo vhodnou zeminou bez ostrohranných částic, s hutněním po vrstvách max. 150 mm vysokých do výšky alespoň 200 mm (u plynovodu) nad vrchol potrubí. Max. zrno obsypu do 8 mm. Zásyp stavební rýhy nad obsypem se provede po vrstvách 300 mm za stálého zhutňování. Při obsypu a zásypu se určí takový technologický postup, který vyloučí jakékoliv mechanické poškození plynovodu. Zbylý výkop bude zasypán prohozenou zeminou, která bude zhutňována na 92 % zkoušky Proctor - Standart (chodník, zeleň), v komunikaci na 100 % zkoušky Proctor Standart. Pro provádění zemních prací platí v plném rozsahu ČSN Zemní práce a další související vyhlášky a předpisy. Ještě před zahájením zemních prací musí být pracující prokazatelně poučeni o způsobu provádění zemních prací, způsobu obnažování podzemních vedení a zároveň seznámeni s příslušnými vyhláškami BOZP o ochraně zdraví pracujících. Je povinností investora zajistit před zahájením vlastních výkopových prací vytyčení všech podzemních, křižujících inženýrských sítí v projektu vyznačených, ale i nevyznačených (kanalizace, vodovod, plynovod, kabely NN, kabely veřejného osvětlení a pod.). Veškerá vytyčení stávajících podzemních sítí budou dodavateli stavby předána zápisem do stavebního deníku. Pažení stěn výkopů rýhy - aby se zemina ve stěně výkopu (rýhy) nedostala do pohybu, je nutné provést zároveň s výkopovými pracemi i pažení stěn. Výkopy stěn se svislými stěnami hlubšími jak 1,30 m, v zastavěném území musí být opatřeny pažením (ČSN ). Po dokončení všech stavebních prací bude pažení těsně před prováděním zásypu demontováno. Po dokončení všech stavebních prací na plynovodu, vodovodu a kanalizaci bude proveden zásyp stavební rýhy vykopanou (prohozenou) zeminou, která bude zhutněna. Předepsaná míra zhutnění bude provedena na 92 až 100 % zkoušky Proctor - Standart (ČSN ).

Za plynoměrem bude osazen uzavírací ventil R950-DN32. Měření plynu je provedeno v souladu s TPG 934 01.

4 6) Závěr Plynovodní přípojka je zpracována podle ČSN EN (386413) a podle technických podmínek G Regulace a měření je provedeno podle technických podmínek G , G Průmyslový plynovod pro kotelnu je proveden v souladu ČSN Zemní práce provádět podle ČSN , vzdálenosti potrubí od podzemních vedení nutno dodržet podle ČSN a podle ČSN Během realizace je třeba dodržovat veškerá nařízení a pokyny výše uvedených norem a současně respektovat směrnice týkající se bezpečnosti práce. Přehled dotčených norem : Plynovod TPG Plynovody a přípojky z polyethylenu ČSN EN ( ) Zásobování plynem - Plynovody s nejvyšším provozním tlakem do 16 barů včetně TPG Odběrná plynová zařízení a spotřebiče na pl.pal.v budovách ČSN Odběrní zařízení na svítiplyn a zemní plyn v budovách ČSN Prostorové uspořádání sítí technického vybavení TPG Regulátory tlaku plynu ČSN Regulační stanice plynu ČSN Regulátory tlaku plynu TPG Plynoměry. Umisťování a provoz. ČSN Připojování plynoměrů pro měření průtoku topných plynů Ostatní dotčené ČSN ČSN Zemní práce ČSN Prostorové uspořádání sítí technického vybavení

Během realizace je třeba dodržovat veškerá nařízení a pokyny výše uvedených norem a současně respektovat směrnice týkající se bezpečnosti práce.

6 VÝPIS MATERIÁLU DOSTAVBA AREÁLU VOLNOČASOVÝCH AKTIVIT OBCE PACOV -II. Etapa k.ú. Pacov u Říčan, parc. č. 368/13, 361/1, 368/11 360/6, 177/6, 360/5 F.7 OBJEKT SO.07 - PLYNOVODNÍ PŘÍPOJKA
