Zvukové studio, akustika a zařízení pro snímání zvuku STT

Transkript

1 Zvukové studio, akustika a zařízení pro snímání zvuku STT

2 Osnova 1. Vybavení zvukového studia Opakování Studiového komplex - akustika Mikrofony Mixážní pult 2. Snímání zvuku (techniky) 3. Režijní zpracování zvukového signálu, zvukové efekty, speciality

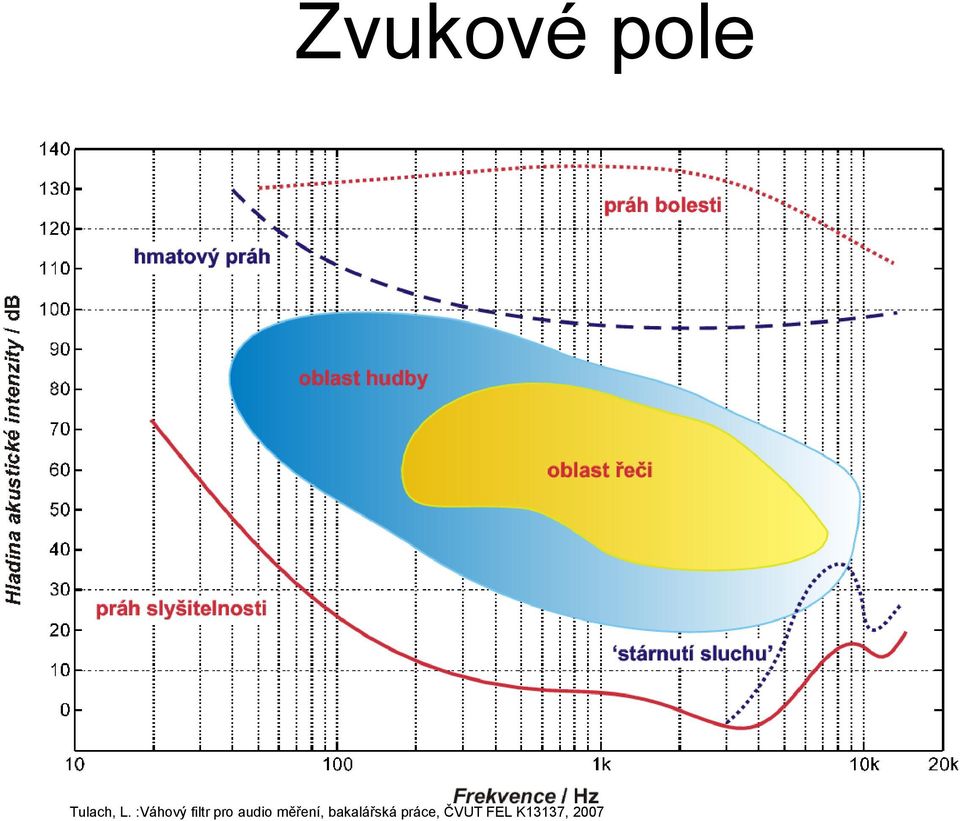

3 Zvukové pole Tulach, L. :Váhový filtr pro audio měření, bakalářská práce, ČVUT FEL K13137, 2007

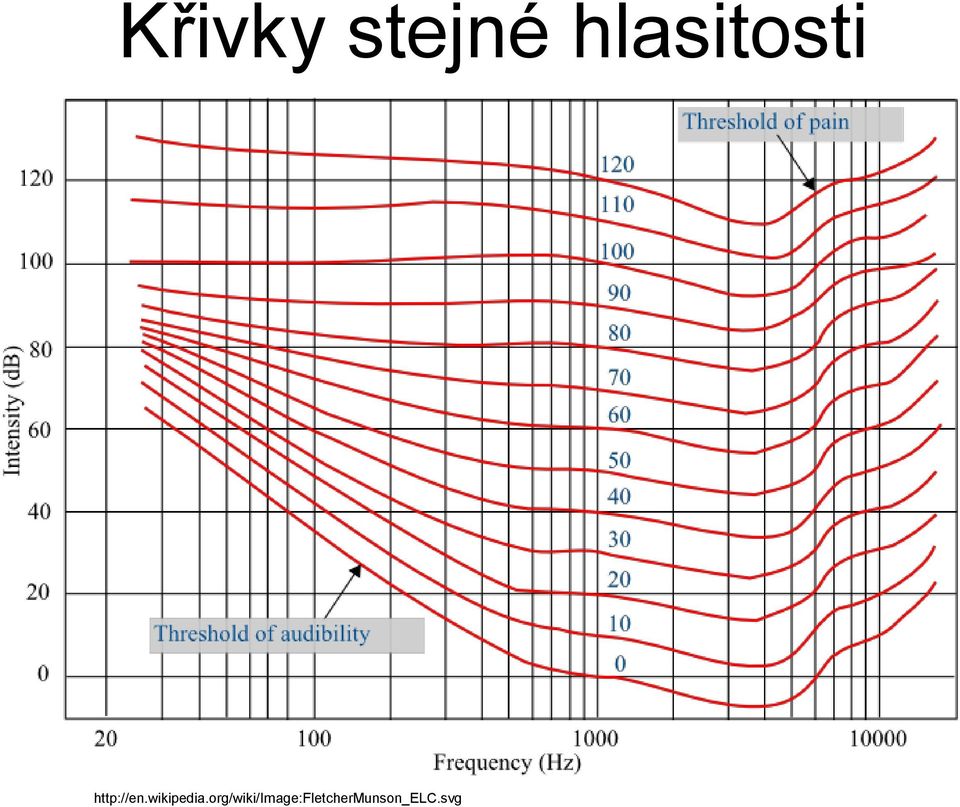

4 Křivky stejné hlasitosti

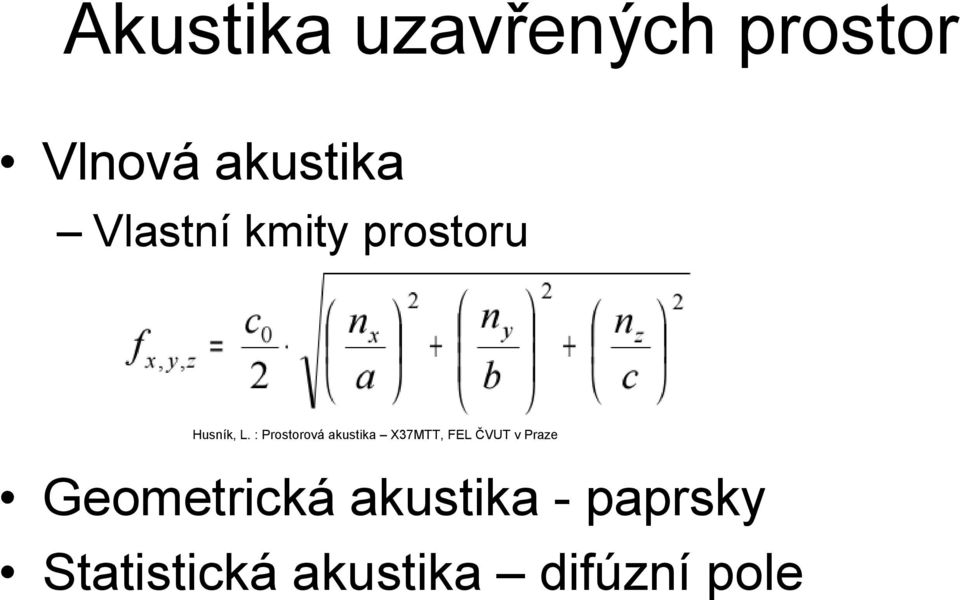

5 Akustika uzavřených prostor Vlnová akustika Vlastní kmity prostoru Husník, L. : Prostorová akustika X37MTT, FEL ČVUT v Praze Geometrická akustika - paprsky Statistická akustika difúzní pole

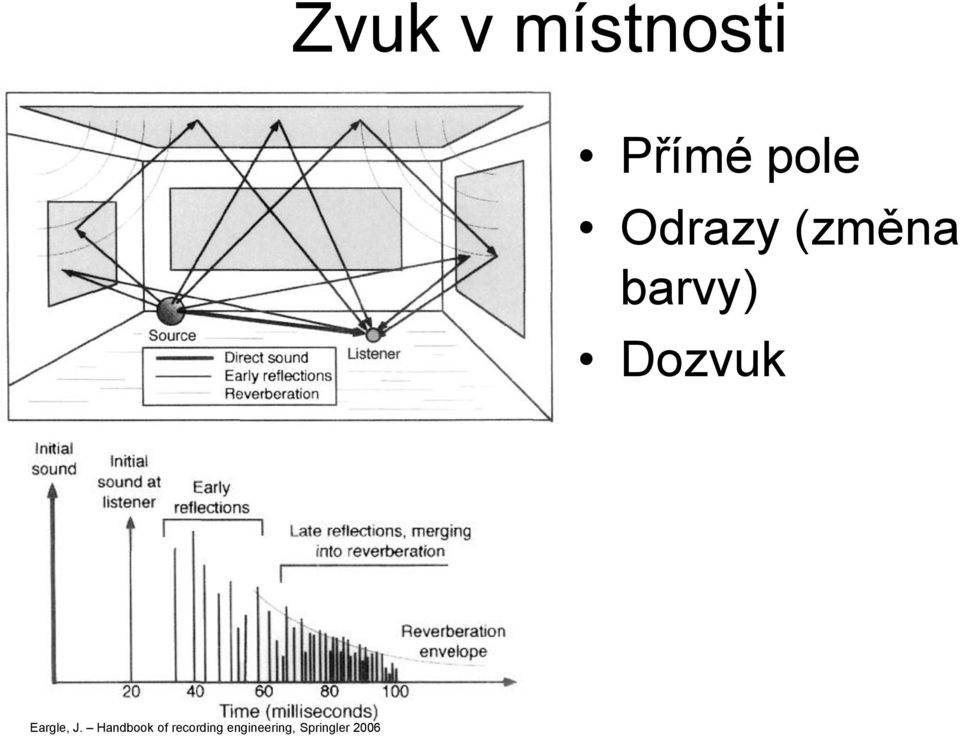

6 Zvuk v místnosti Přímé pole Odrazy (změna barvy) Dozvuk Eargle, J. Handbook of recording engineering, Springler 2006

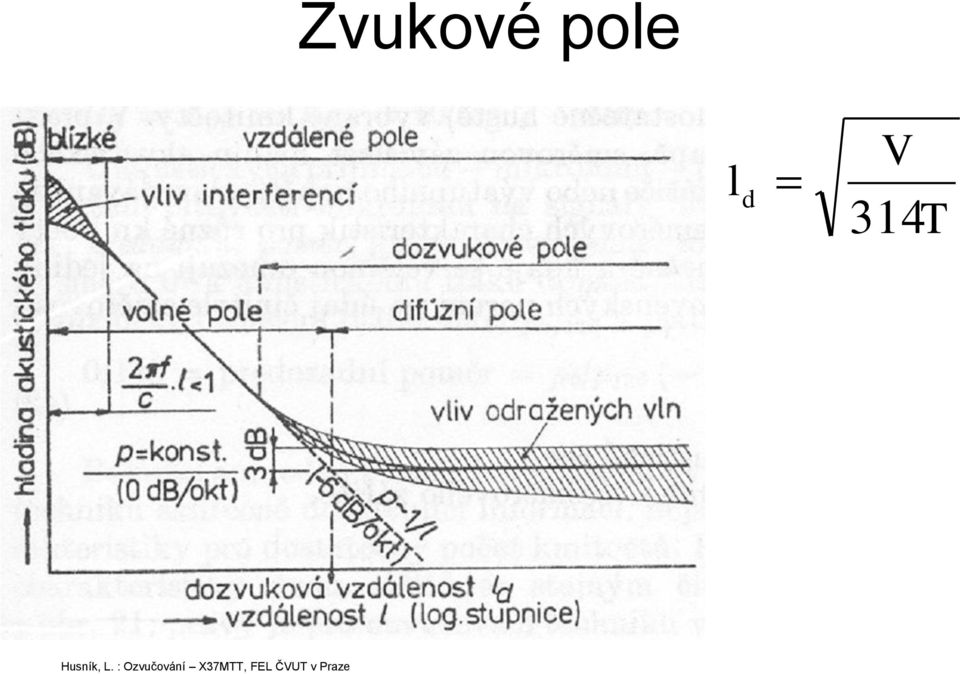

7 Zvukové pole ld=sqrt(v/314 T) V l d 314T Husník, L. : Ozvučování X37MTT, FEL ČVUT v Praze

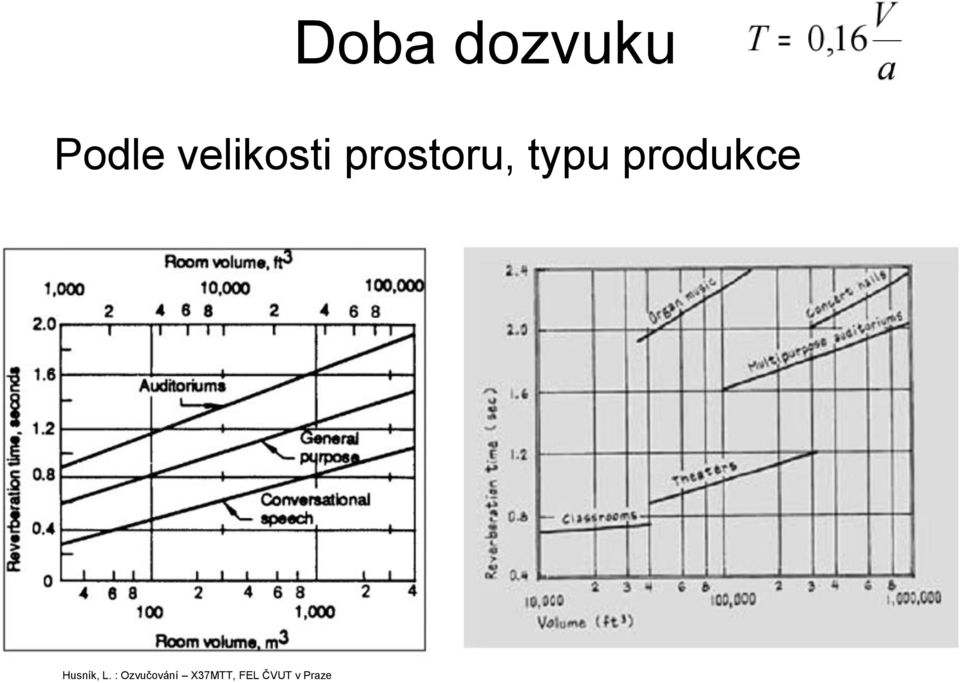

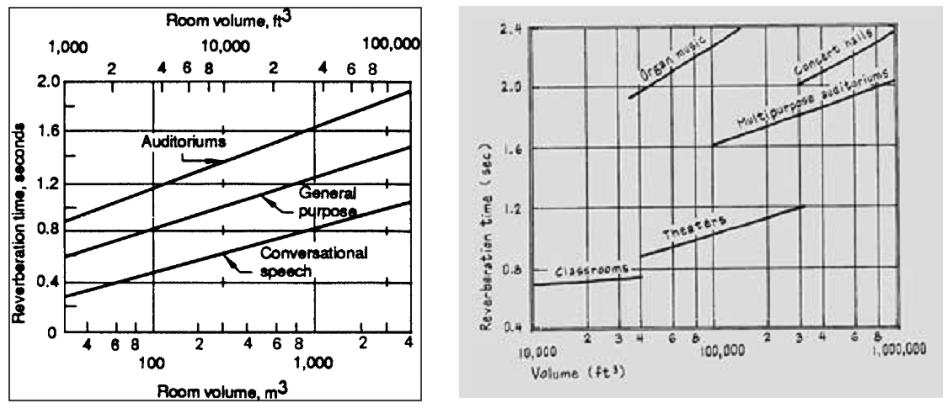

8 Doba dozvuku Podle velikosti prostoru, typu produkce Husník, L. : Ozvučování X37MTT, FEL ČVUT v Praze

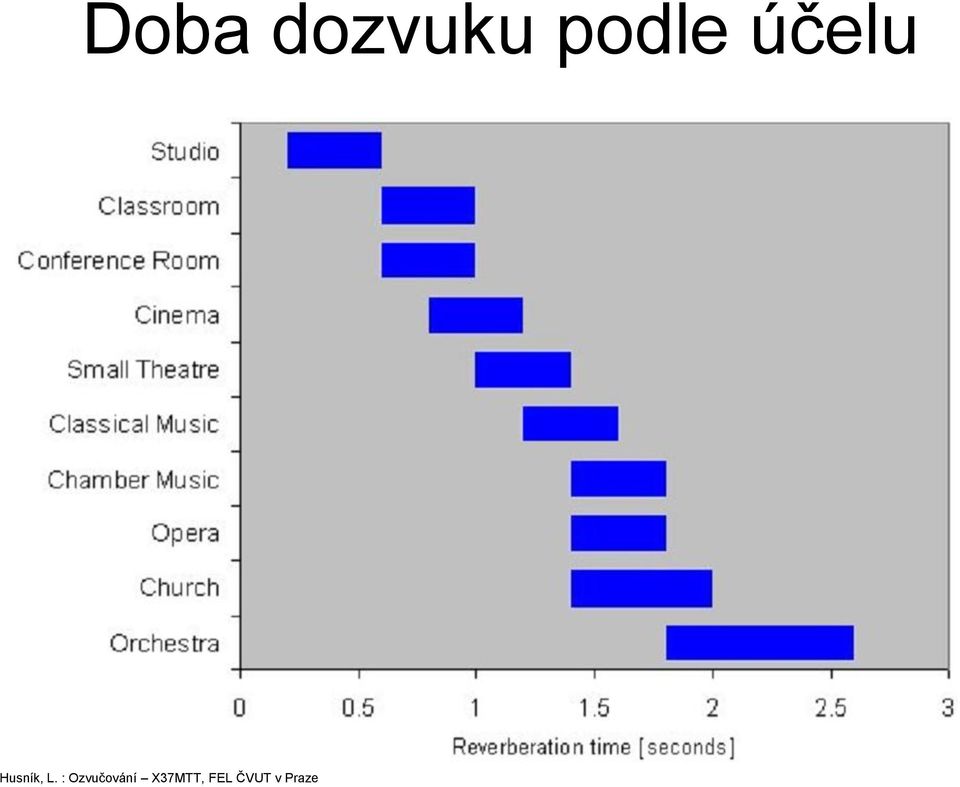

9 Doba dozvuku podle účelu Husník, L. : Ozvučování X37MTT, FEL ČVUT v Praze

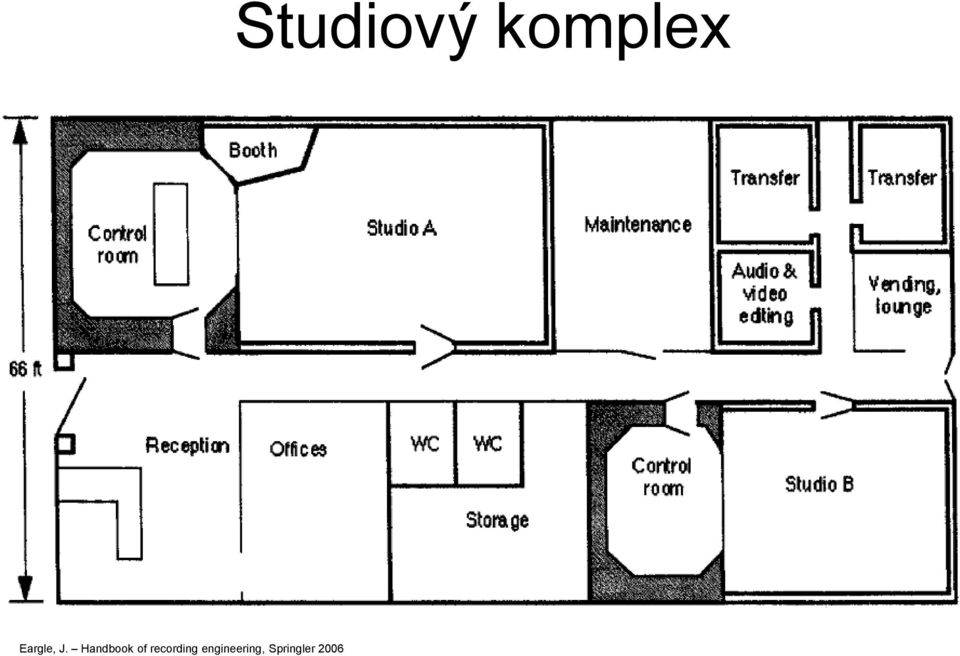

10 Eargle, J. Handbook of recording engineering, Springler 2006 Studiový komplex

11 Požadavky na studia - normy Neprůzvučnost rušení Technika Studio-režie Venkovní hluk pozadí (pozor při střihu (obraz)) Akustika Vlastní kmity Dozvuk Hlasatelny 0,4 s Univerzální studia do 1 s Velká hudební studia do 2 s Podle stylu, ale dozvuk dělá atmosféru Absorpce, difúze x vlnová délka Eargle, J. Handbook of recording engineering, Springler 2006

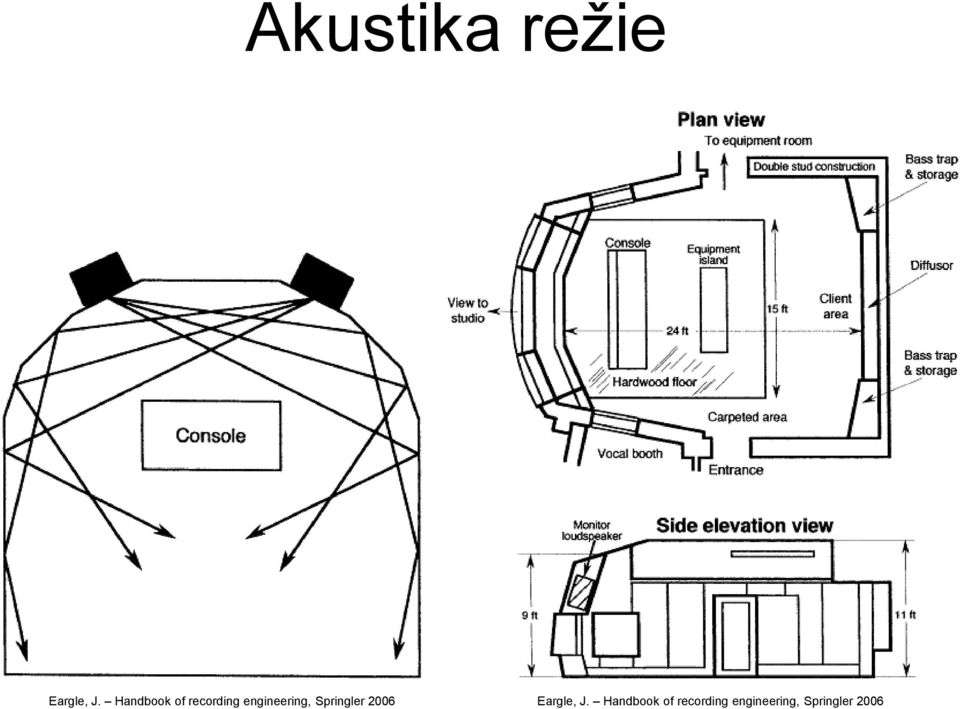

12 Akustika režie Eargle, J. Handbook of recording engineering, Springler 2006 Eargle, J. Handbook of recording engineering, Springler 2006

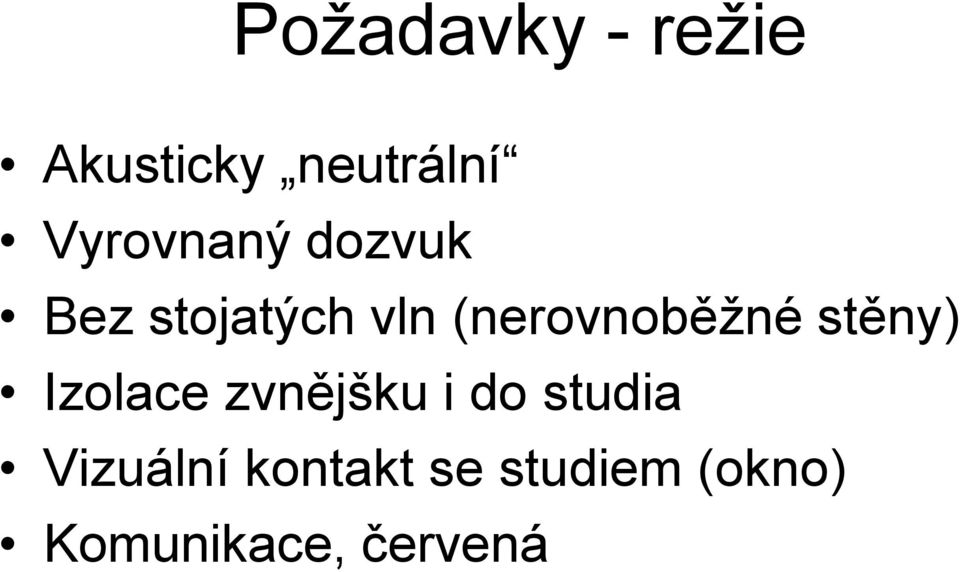

13 Požadavky - režie Akusticky neutrální Vyrovnaný dozvuk Bez stojatých vln (nerovnoběžné stěny) Izolace zvnějšku i do studia Vizuální kontakt se studiem (okno) Komunikace, červená

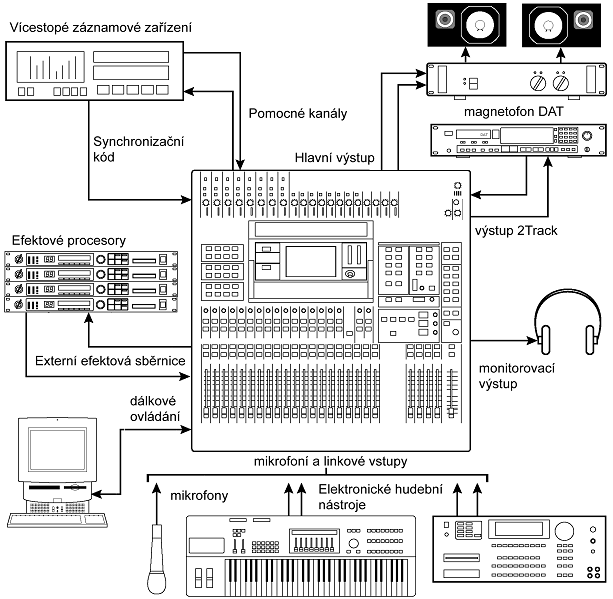

14 Nahrávací studio - vybavení Vstupní kanály Hlavní stereofonní výstup 2Track Monitorovací výstup Pomocné kanály Externí efektové sběrnice Rozhranní dálkového ovládání Komunikační kanál Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

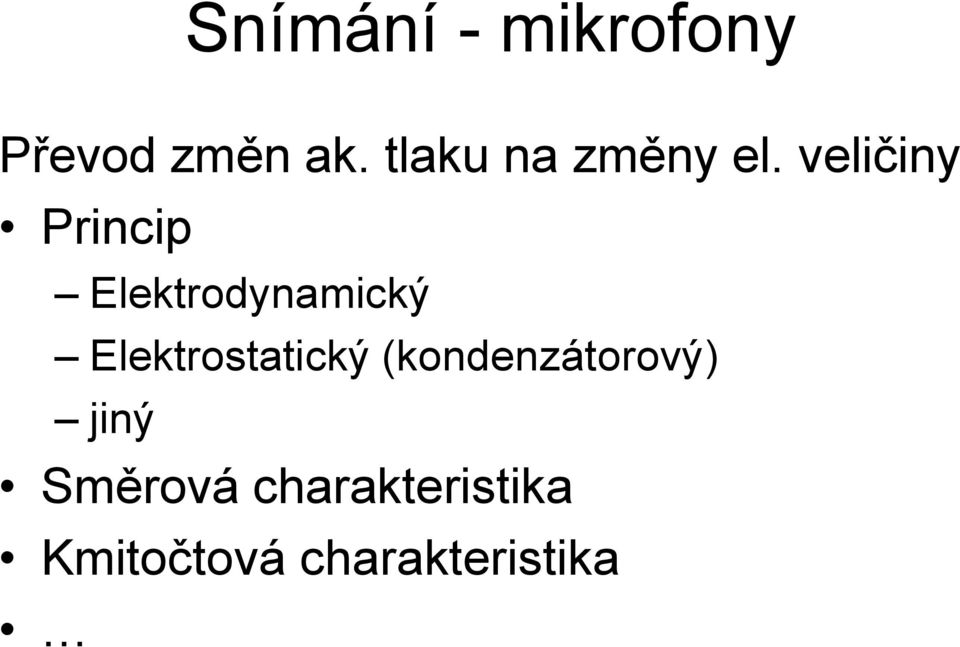

15 Snímání - mikrofony Převod změn ak. tlaku na změny el. veličiny Princip Elektrodynamický Elektrostatický (kondenzátorový) jiný Směrová charakteristika Kmitočtová charakteristika

16 Dynamický mikrofon Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc Jednoduchý (bez dalších obvodů) + Spolehlivost + Robustnost -/+ Nižší citlivost - Kmitočtová charakteristika Zpěv, bubny, live

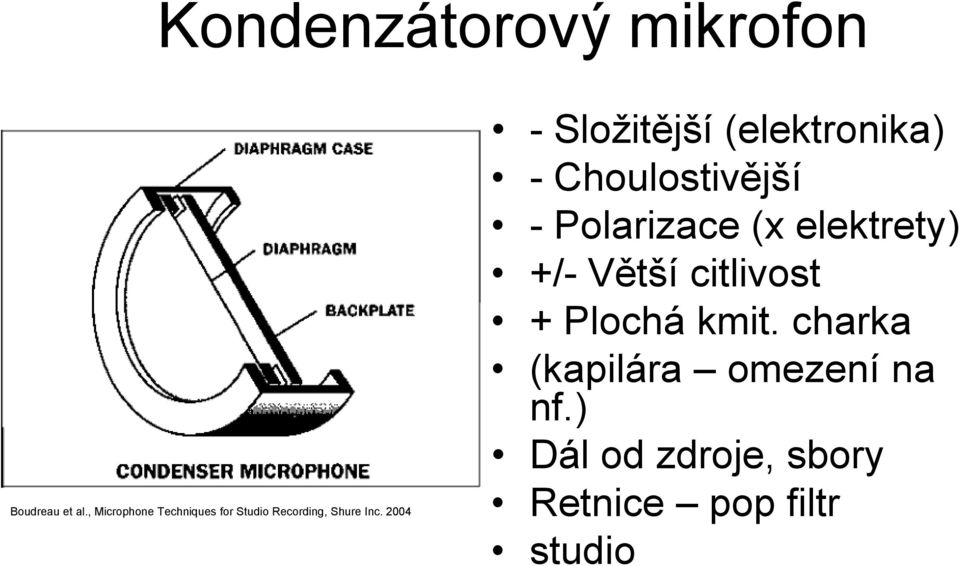

17 Kondenzátorový mikrofon Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc Složitější (elektronika) - Choulostivější - Polarizace (x elektrety) +/- Větší citlivost + Plochá kmit. charka (kapilára omezení na nf.) Dál od zdroje, sbory Retnice pop filtr studio

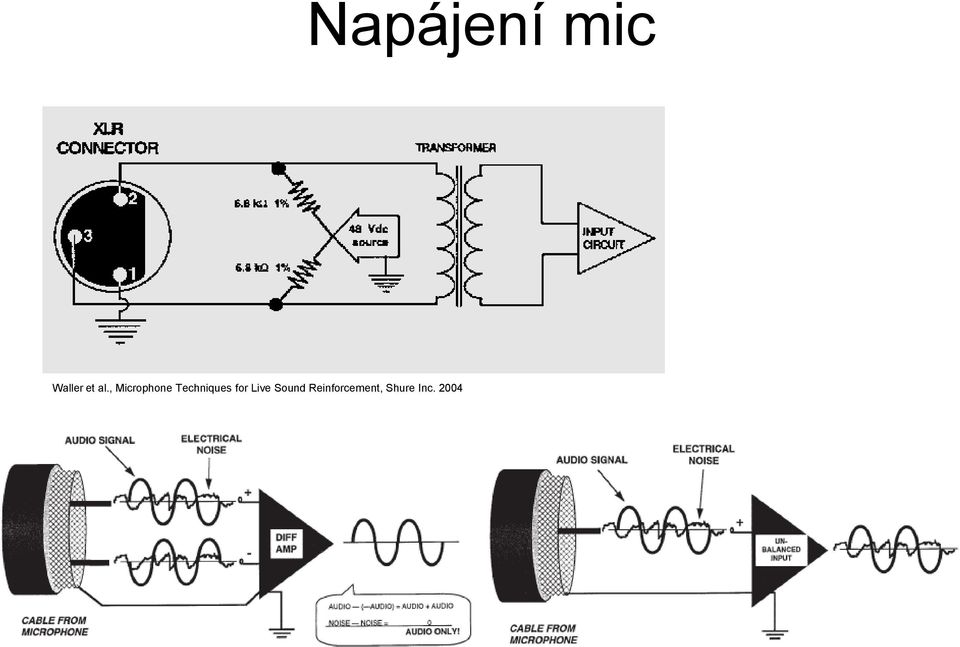

18 Waller et al., Microphone Techniques for Live Sound Reinforcement, Shure Inc Napájení mic

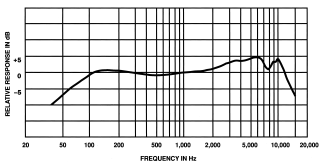

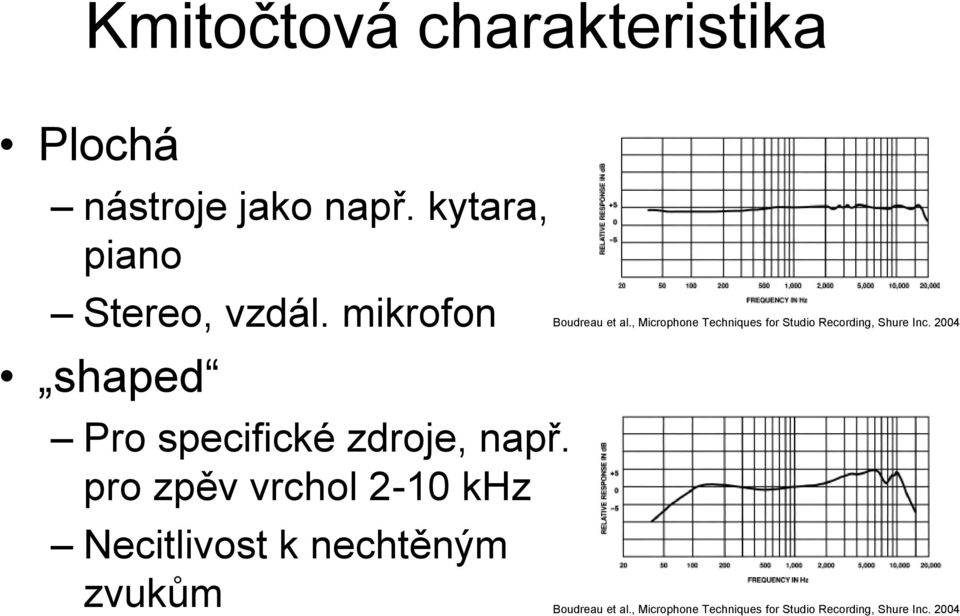

19 Kmitočtová charakteristika Plochá nástroje jako např. kytara, piano Stereo, vzdál. mikrofon shaped Pro specifické zdroje, např. pro zpěv vrchol 2-10 khz Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc Necitlivost k nechtěným zvukům Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc. 2004

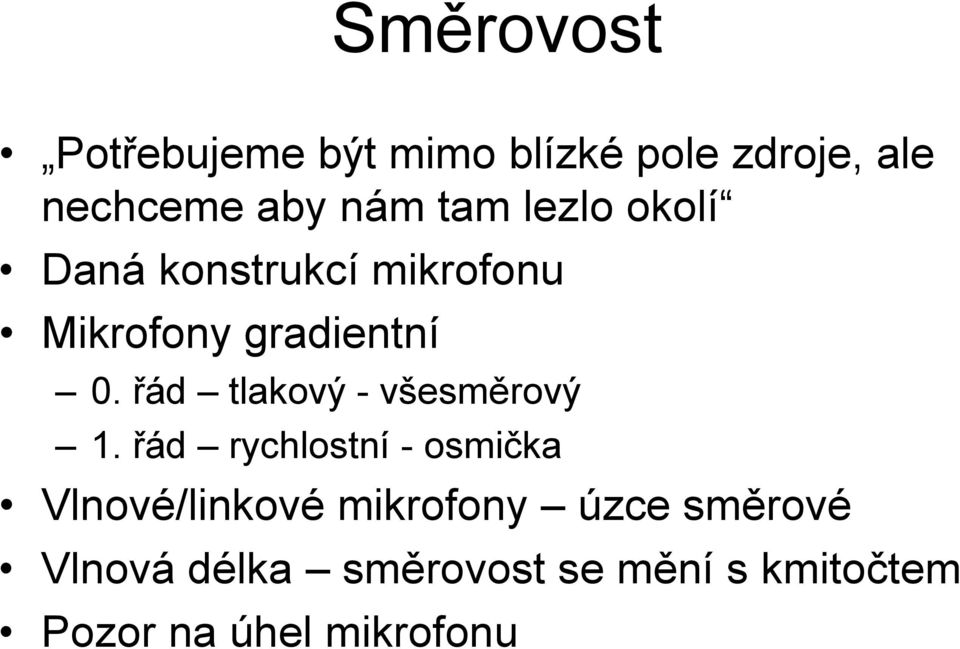

20 Směrovost Potřebujeme být mimo blízké pole zdroje, ale nechceme aby nám tam lezlo okolí Daná konstrukcí mikrofonu Mikrofony gradientní 0. řád tlakový - všesměrový 1. řád rychlostní - osmička Vlnové/linkové mikrofony úzce směrové Vlnová délka směrovost se mění s kmitočtem Pozor na úhel mikrofonu

21 Všesměrový mikrofon Gradientní 0. ř. Stejná citlivost na všechy strany Kromě zdroje berou i místnost Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc. 2004

22 Osmičková charakteristika Gradientní mikrofon 1. řádu rychlostní 2 vstupy fáze se odčítá Opačná polarita Určité mikrofonní techniky Eargle, J. Handbook of recording engineering, Springler 2006

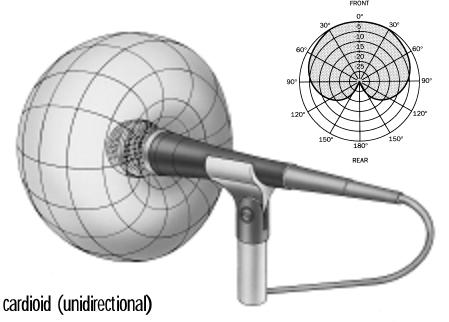

23 Směrový mikrofon - kardioida Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc Kulová + osmičková nebere zezadu 1/3 ambientu oproti všesměrovému Nejlepší pro nezkušeného uživatele dá se nejméně pokazit Eargle, J. Handbook of recording engineering, Springler 2006

24 Superkardioda, hyperkardioda Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc Kulová + osmičková Užší svazek, ale nepotlačuje úplně zezadu Divadlo trochu ze sálu, málo ode stěn Tužka má vstupy na boku, pozor při manipulaci

25 Směrovost Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc. 2004

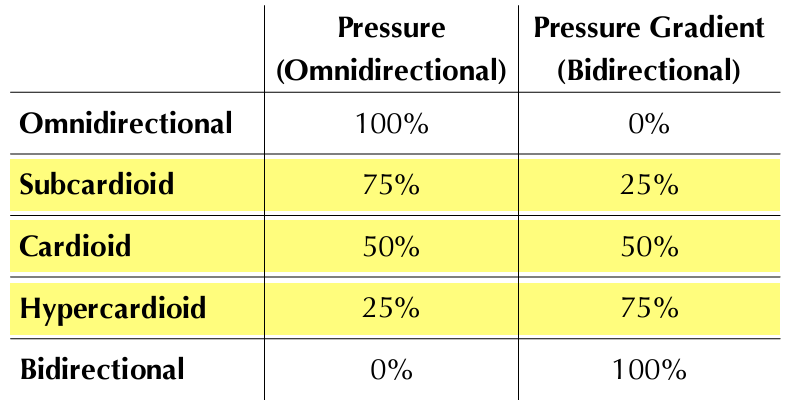

26 Skládání Geoff, M.: Microphone Techniques for Stereo and Multichannel, Tutorial seminar AES 121st Convention,

27 Geoff, M.: Microphone Techniques for Stereo and Multichannel, Tutorial seminar AES 121st Convention,

28 Úzce směrový Vlnový/linkový mikrofon Směrový, úzké laloky Opatrně ne na reportáže apod. (pohne rukou a pokles o 20 db)

29 Směrovost - shrnutí Se směrovým můžu dál od zdroje Směrový bere méně místnosti Směrovost kmitočtově závislá pokud nějaký nástroj mimo hlavní úhel! Proximity efekt na basech je všechno všesměrové Když moc blízko zdroje víc basů The ABC s of AKG: Microphone basis, AKG inc.

30 Poslechové monitory možnosti Studiové Blízké pole Sluchátka požadavky Nižší zkreslení nižší citlivost Vyrovnaná charakteristika

31 Mixážní pulty Analogové Analogové s digitálním řízením Digitální s analogovými vstupy a výstupy Plně digitální Virtuální (HDR software)

32 Mixážní pult n vstupů na m výstupů Blok vstupních jednotek Blok výstupních jednotek Indikační část Servisní část Napájecí zdroj Architektura split x inline Multi-purpose Consoles, Soundcraft 2002

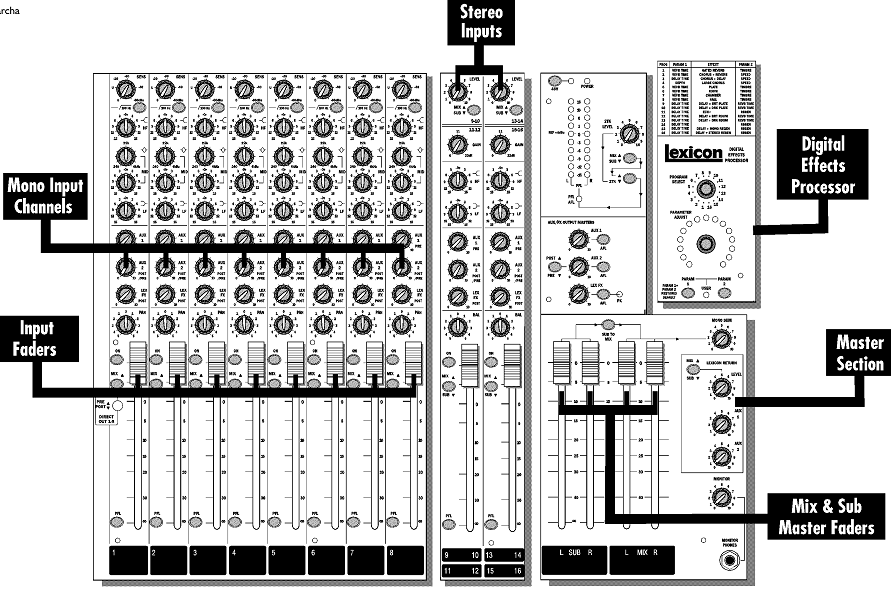

33 Spirit FX8 User Guide, Soundcraft

34 Vstupní jednotka Normalizace napěťových úrovní Úprava fáze Filtrace nežádoucích signálů Indikace úrovně signálu Úprava kmitočtového spektra signálu Přívod napájecího napětí (fantom) Přímé odbočení signálu (Direct Out) Spirit FX8 Technical Data, Soundcraft 2002

35 Reprezentace zvukového vlnění elektrickým signálem L u =20 log U/U o, U o =0,775 V ref. napětí při 1 mw na 600 Ω (naprázdno 1,55 V) Základní linková úroveň 0 dbu Mikrofonní úroveň dbu Linková úroveň dbu Reproduktorová úroveň +30 dbu Nominální úrovně -10/+4 dbu (reference zařízení)

36 Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno Diagram úrovní

37 Vstupní obvody Mikrofonní (od -60 dbu) Linkové (+4 a -10 dbu) S vysokou vstupní imp. (kytar. sním) Korekční (gramofon. přenoska) Symetrické/nesymetrické vstupy (uvnitř nesym.) Spirit FX8 Technical Data, Soundcraft 2002

38 Nesymetrické vedení Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno Pro velké úrovně signálu

39 Symetrické vedení signálu Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno Pro nízké úrovně Odolnost proti rušení

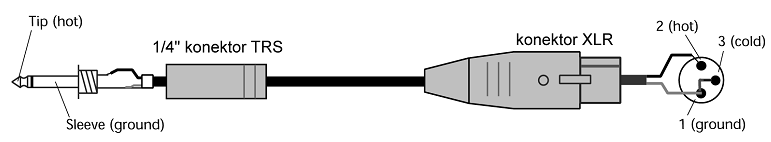

40 Symetrické vedení - konektory Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

41 desymetrizace Transformátor Přístrojový rozdílový zesilovač Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

42 Fantomové napájení Oddělení transformátorem nebo kondenz. Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

43 Otočení fáze Invertující zesilovač u mikr. vstupů Hřebenový filtr - pomoc Boudreau et al., Microphone Techniques for Studio Recording, Shure Inc. 2004

44 Kmitočtové filtry a korektory Horní propust Dolní propust Mezní kmitočet Strmost (řád) Shelving +zesílení/potlačení Peaking Stř. kmit., zesíl/potlačení, šířka pásma (Q) Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

45 Použití filtrů Filtry Odstranění rušivých složek (brumy, šumy) Korektory EQ Grafický ekvalizér Sada filtrů peaking, nastavitelný zisk/útlum Výstupní kanály Ekvalizér s laditelnou frekvencí Shelving/peaking, nastavitelný f (mezní/střední) a zisk/útlum Potlačení rez. kmitočtů, zpět. vazby Parametrický ekvalizér Několik filtrů (3, 4), první low-shelving, poslední highshelving, ostatní peaking Nastavení kmit., zisk/útlum, š. pásma/strmost Spirit FX8 Technical Data, Soundcraft 2002

46 Směrování signálu (pot log/lin) Hlavní sběrnice (master, stereo) Fader, panorama, mute Skupinové sběrnice (Bus, Group) Např. pro skupiny nástrojů Efektové sběrnice (Effect Send, EFF) Velikost sign, pre/post Pomocné sběrnice(auxiliary bus, AUX) Monitorové sběrnice (Monitor) Kontrolní sběrnice (FoldBack, Solo) PFL, AFL Konec Spirit FX8 Technical Data, Soundcraft 2002

47 Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno Směrování signálu

48 Sběrnice Součtový zesilovač Virtuální nula zkrat nevadí Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

49 Vkládání efektů Konektor insert pozor na omyl Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

50 Řízení dynamiky Kompresor Zeslabuje nad nastavenou úrovní Snižuje dynamický rozsah Zvýšení hlasitosti bez změny max úrovně Expander Zeslabuje pod nastavenou úrovní Zvyšuje dynamický rozsah Zvýraznění slabších signálů Limiter Mezní případ kompresoru Ochrana vstupů Šumová brána Efekt Ducking (opak n. g.) Kombinace - kompandér Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

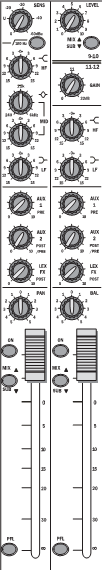

51 Blokové schéma vstupní jednotky Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

52 Výstupní jednotka Přizpůsobení napěťové úrovně sběrnic výstupním zařízením +4 dbu, -10 dbu Převod na jiné typy přenosu (symetrické, nesymetrické, digitální) Úprava dynamiky, příp. i kmit. spektra Kompandery, grafické EQ. Spirit FX8 Technical Data, Soundcraft 2002

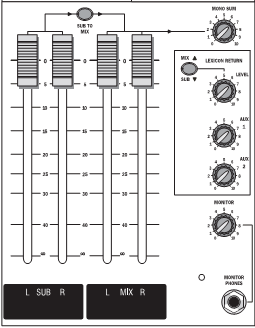

53 Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno Hlavní výstup

54 Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno Monitorový výstup

55 Skupiny a pomocné výstupy Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

56 Pomocné vstupy a vstupy ext. efektů Káňa, L., Schimmel, J., Studiová a hudební elektronika, skripta FEKT VUT Brno

57 Indikační část Velikost pultu Každá jednotka svůj indik. Vst. jedn. jen indik. přebuzení, lze přivést na společný indik. Typy Magnetodyn. měř. přístroj, dbu Pásek LED (bargraf), zelená žlutá červená Červená LED přebuzení Dvoubarevná LED zelená/červená Spirit FX8 Technical Data, Soundcraft 2002

58 Servisní část Další pomocné obvody (velké pulty) Testovací generátor Korelátor (stereo XY) Slate generátor generátor zvukových značek Talk Back pomocná komunikační sběrnice

59

60

61 I/O obvody u dig. pultu

62 Adobe Audition 2 Adobe Audition 2.0: What s new. Adobe systems incorporated 2005

63 Digidesign Protools LE 7.3 ProTools LE & M-Powered 7.3 Software. Digidesign 2007

64 Steinberg Cubase SX3 Andres Nordmark, Cubase SX/SL 3 Operation Manual, Steinberg Media Technologies GmbH, 2004
