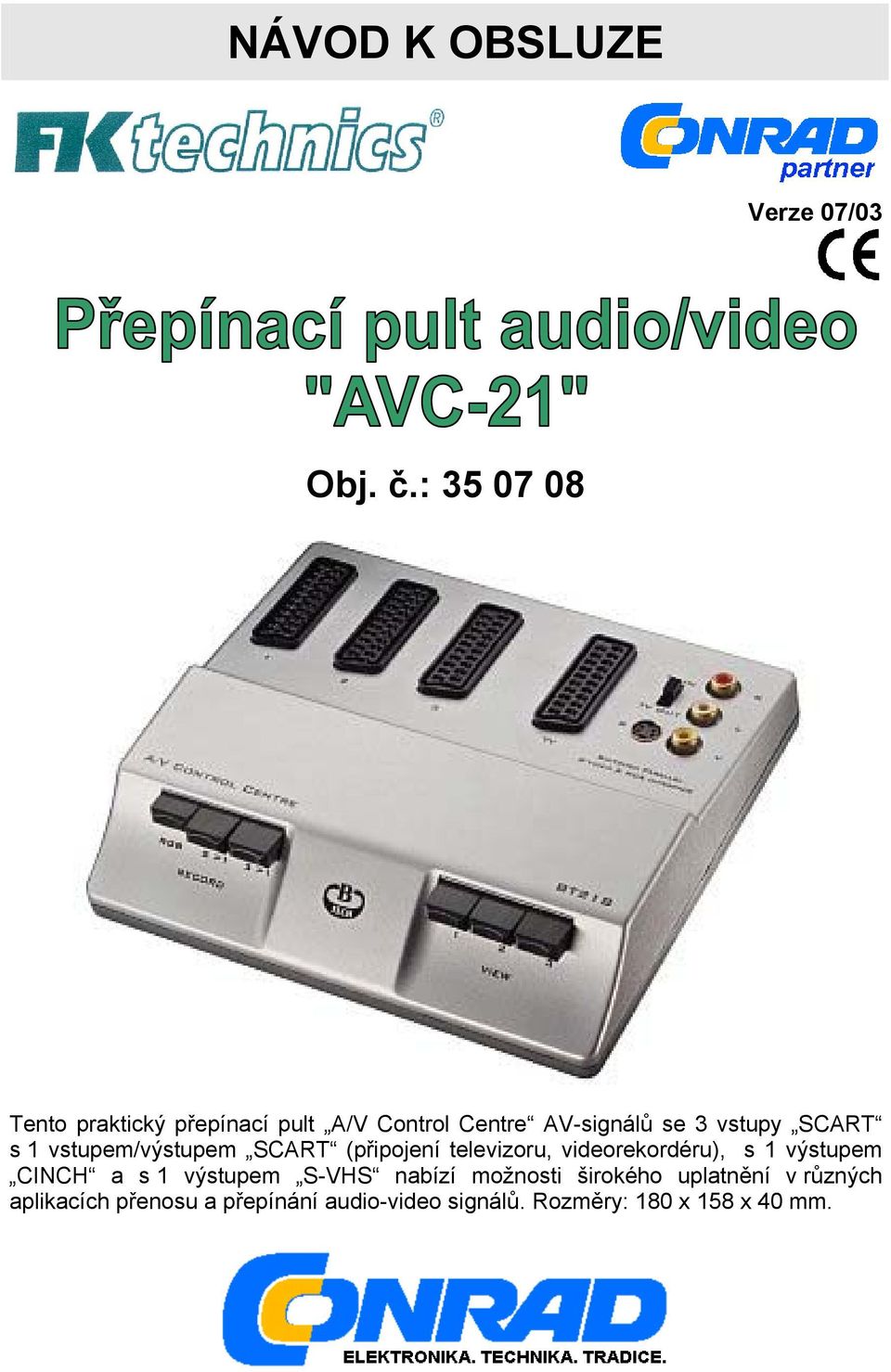

1 NÁVOD K OBSLUZE Verze 07/03 Obj. č.: Tento praktický přepínací pult A/V Control Centre AV-signálů se 3 vstupy SCART s 1 vstupem/výstupem SCART (připojení televizoru, videorekordéru), s 1 výstupem CINCH a s 1 výstupem S-VHS nabízí možnosti širokého uplatnění v různých aplikacích přenosu a přepínání audio-video signálů. Rozměry: 180 x 158 x 40 mm.

2 Obsah Strana 1. Úvod Účel použití přepínacího pultu Rozsah dodávky Bezpečnostní předpisy Přípojky a ovládací prvky přepínacího pultu... 3 A) PŘIPOJENÍ VÍCE VSTUPŮ NA TELEVIZOR...5 B) PŘIPOJENÍ AŽ 3 TELEVIZORŮ...5 C) PROVEDENÍ DVOU ZÁZNAMŮ SOUČASNĚ (NEBO PROVEDENÍ JEDNOHO ZÁZNAMU A SLEDOVÁNÍ JEDNÉ REPRODUKCE)...5 D) AKTIVACE SIGNÁLU RGB...5 E) POUŽITÍ VÝSTUPU AUDIO Důležité informace ohledně používání přepínacího pultu Případná likvidace přístroje... 6 Vážení zákazníci, 1. Úvod 2

3 děkujeme Vám za Vaši důvěru a za nákup našeho přepínacího pultu audio-video signálů. Před jeho uvedením do provozu si prosím přečtěte následující pokyny. Tento přístroj může otvírat a opravovat pouze personál autorizovaného servisu! 2. Účel použití přepínacího pultu Tento výrobek slouží k propojení a k přepínání vstupů a výstupů audio-video signálů různých přístrojů (například videorekordéru, CD-přehrávače, televizoru atd.). Jiný způsob používání tohoto přístroje (než výše uvedené účely) není dovolen, neboť by mohl být příčinou různých nebezpečí nebo poškození samotného přístroje. Ve vnitřním zapojení přepínacího pultu nesmíte v žádném případě provádět změny. V takovýchto případech zanikají jakékoliv nároky, které by vyplývaly ze záruky přístroje. Přepínací pult AVC-21 Návod k obsluze 3. Rozsah dodávky 4. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Z bezpečnostních důvodů a z důvodů registrace (CE) nesmí být tento přístroj přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny. Dodržujte bezpečnostní předpisy výrobců k přepínacímu pultu připojených přístrojů. Přečtěte si příslušné návody k obsluze. Tento přístroj není žádná dětská hračka a nepatří do rukou malých dětí. S přístrojem zacházejte šetrně nevystavujte jej otřesům, nárazům a nenechte jej spadnout na podlahu (toto by mohlo způsobit jeho poškození). Dále tento přístroj nevystavujte vysokým teplotám a stříkající nebo kapající vodě. Dodržujte i všechny další pokyny, které jsou uvedeny v příslušných kapitolách tohoto návodu k obsluze. Pokud si nebudete vědět rady, jak tento přístroj používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka. 2. Přípojky a ovládací prvky přepínacího pultu 3

4 K tomuto přepínacímu pultu můžete připojit pouze vhodné AV-přístroje. V některých případech budete možná potřebovat přídavné propojovací kabely se speciálními adaptéry, které obdržíte ve specializovaných obchodech. K propojení přístrojů používejte pouze kvalitní kabely. Tímto zabráníte snížení kvality přenášeného obrazu nebo zvuku. Tyto kabely by měly být pouze tak dlouhé, jak je to jen bezpodmínečně nutné. Kontakty konektorů SCART některých kabelů nebývají všechny zapojeny, což může způsobit problémy s obrazem nebo se zvukem (na televizním přijímači se například neobjeví žádný obraz). Přečtěte si při propojování přepínacího pultu s jinými přístroji příslušné návody k obsluze (těchto přístrojů). Nesprávné propojení kabelů může způsobit poškození přístrojů nebo přepínacího pultu. Pokud si nebudete vědět rady, jak provést příslušná propojení a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka. Při provádění změny propojení kabelů buďte velice opatrní. Tři tlačítka s označením VIEW zapínají vždy 1 ze tří vstupů a tento vstup propojí do zásuvky (vstupu/výstupu) SCART s označením TV. Vstup (výstup) SCART č. 1 slouží k připojení videorekordéru (nebo televizoru). Vstupy SCART č. 2 a 3 slouží k připojení dalších AV-přístrojů (například DVDpřehrávače nebo satelitního přijímače). Vstup/výstup SCART s označením TV slouží k připojení televizoru (nebo případně druhého videorekordéru). Sdružený konektor SVIDEO s označením S a barevné zdířky cinch V (video, žlutá barva), R (pravý kanál audio, červená barva) a L (levý kanál audio, bílá barva) mohou být rovněž použity k připojení televizoru (videorekordéru) nebo k připojení pravého a levého kanálu stereofonního zařízení. 4

5 a) Připojení více vstupů na televizor Propojte televizor se vstupem/výstupem SCART s označením TV. Pokud bude mít televizor více konektorů SCART, pak si přečtěte návod k obsluze televizoru, který z těchto konektorů máte použít. Příslušné AV-přístroje propojte se vstupy SCART 1, 2 a 3. Propojení příslušného (k přepínacímu pultu připojeného) přístroje s televizorem provedete stisknutím některého tlačítek 1, 2 a 3 s označením VIEW. Pokud budete chtít použít k reprodukci výstup SVIDEO s označením S, musí být příslušný přístroj (připojený k přepínacímu pultu) schopný dodávat signál SVIDEO (S-VHS). Pokud uvidíte na televizoru pouze černobílý obraz, použijte k připojení normální zdířku video (cinch, žlutá barva) s označením V. Posuvný přepínač na přepínacím pultu přepněte do polohy TV IN. b) Připojení až 3 televizorů Propojte příslušný přístroj (zdroj video-signálu) se vstupem SCART 2. Připojte 3 televizory na konektory 1, TV a V/L/R. Posuvný přepínač na přepínacím pultu přepněte do polohy TV IN. Stiskněte tlačítko VIEW 2. Stiskněte na levé straně přepínacího pultu tlačítko 2 >1 s označením RECORD. Rozložením signálu může dojít při připojení více přístrojů ke snížení kvality obrazu nebo zvuku. U moderních televizorů bývá tato ztráta zpravidla do určité míry automaticky vyrovnávána. Pokud připojíte příslušný přístroj (zdroj video-signálu) na vstup SCART 3, pak Vám v tomto případě k tomuto účelu poslouží tlačítko VIEW 3 a na levé straně přepínacího pultu tlačítko 3 >1 s označením RECORD. c) Provedení dvou záznamů současně (nebo provedení jednoho záznamu a sledování jedné reprodukce) Propojte 2 přístroje (zdroje video-signálu) se vstupem SCART 2 a SCART 3. Připojte první videorekordér na vstup SCART 1 a stiskněte tlačítko 2 >1 s označením RECORD. Připojte druhý videorekordér na konektory cinch V/L/R a stiskněte na přepínacím pultu tlačítko VIEW 3. Posuvný přepínač na přepínacím pultu přepněte do polohy TV IN. Nyní lze provádět současně záznam ze vstupu 2 na výstup 1 a ze vstupu 3 na výstup V/L/R (nebo například sledovat signál ze vstupu 3 na televizoru). d) Aktivace signálu RGB Stisknutím tlačítka RGB provedete aktivaci režimu RGB k přepínacímu pultu připojeného televizoru pomocí spínacího napětí na kontaktu č. 16 konektoru SCART. Budete-li vlastnit AV-přístroj vybavený funkcí RGB (většina DVD-přehrávačů), stiskněte při reprodukci tlačítko RGB. 5
