MENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE

Transkript

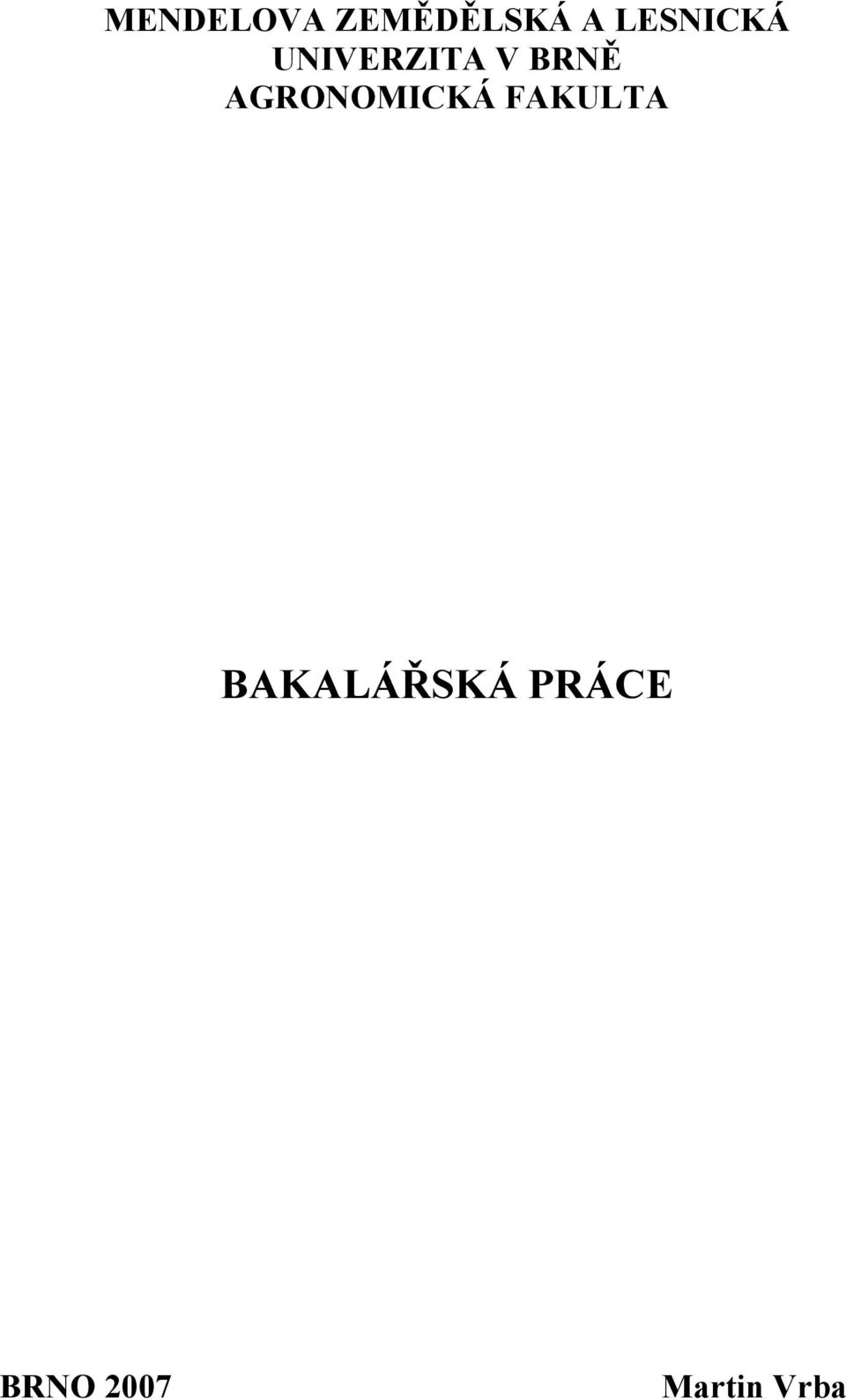

1 MENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2007 Martin Vrba

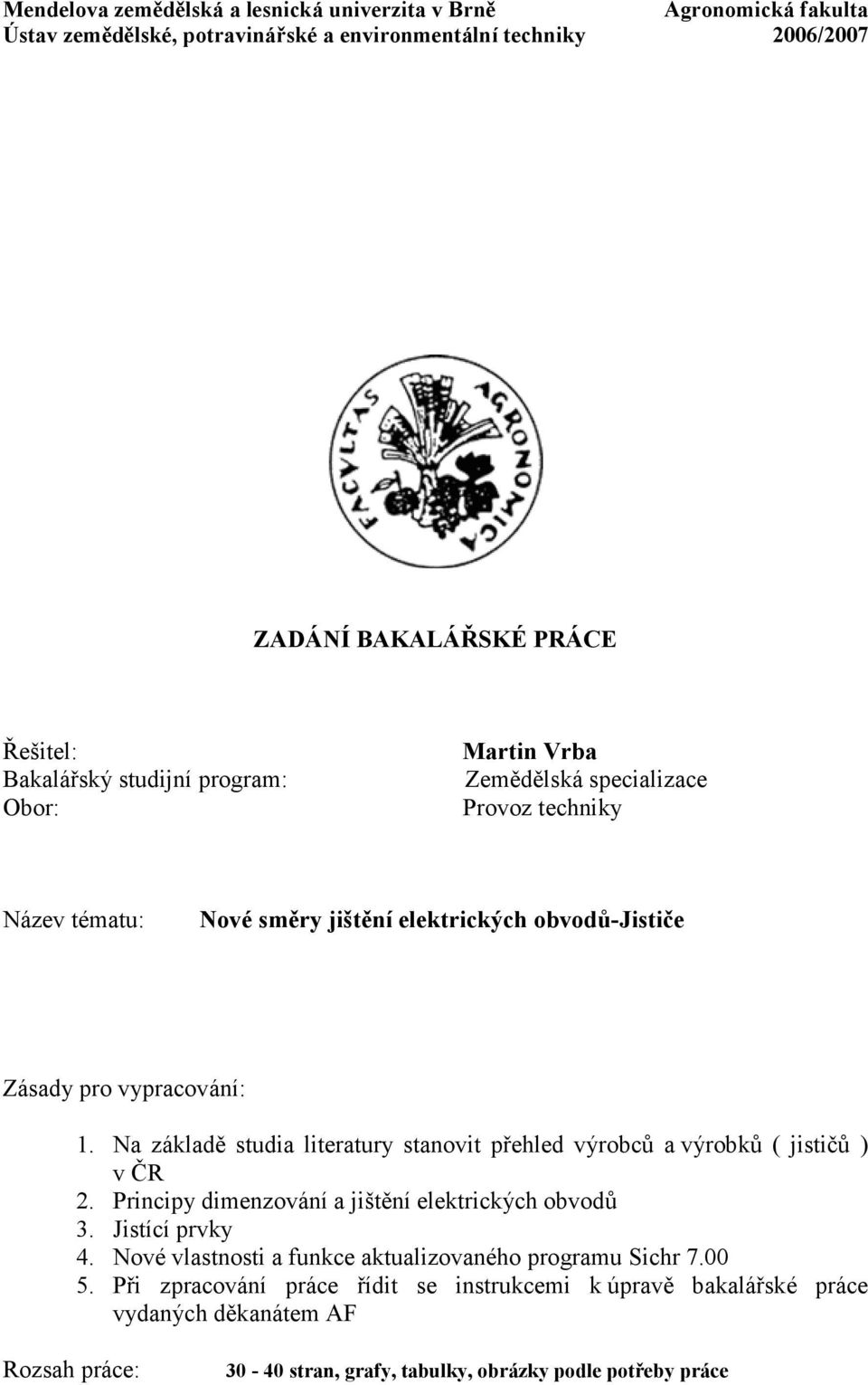

2 Mendelova zemědělská a lesnická univerzita v Brně Agronomická fakulta Ústav zemědělské, potravinářské a environmentální techniky 2006/2007 ZADÁNÍ BAKALÁŘSKÉ PRÁCE Řešitel: Bakalářský studijní program: Obor: Martin Vrba Zemědělská specializace Provoz techniky Název tématu: Nové směry jištění elektrických obvodů-jističe Zásady pro vypracování: 1. Na základě studia literatury stanovit přehled výrobců a výrobků ( jističů ) v ČR 2. Principy dimenzování a jištění elektrických obvodů 3. Jistící prvky 4. Nové vlastnosti a funkce aktualizovaného programu Sichr Při zpracování práce řídit se instrukcemi k úpravě bakalářské práce vydaných děkanátem AF Rozsah práce: stran, grafy, tabulky, obrázky podle potřeby práce

3 Seznam odborné literatury: 1. Kříž,M.,: Dimenzování a jištění elektrických zařízení v praxi. Praha OEZ s.r.o. : Program pro elektroprojektování Sichr OEZ s.r.o. : Přístroje pro domovní rozvody. Letohrad Propag Team : Jistící prvky a jejich použití v elektrických silových zařízeních. Trutnov Rusňák,Š.,: Elektrické přístroje. Západočeská univerzita Plzeň 2001 Datum zadání bakalářské práce: prosinec 2005 Datum odevzdání bakalářské práce: duben 2007 Martin Vrba řešitel bakalářské práce doc. Ing. Jan Škyřík, CSc. vedoucí bakalářské práce prof. Ing. Jan Mareček, DrSc. vedoucí ústavu prof. Ing. Ladislav Zeman, CSc. děkan AF MZLU v Brně

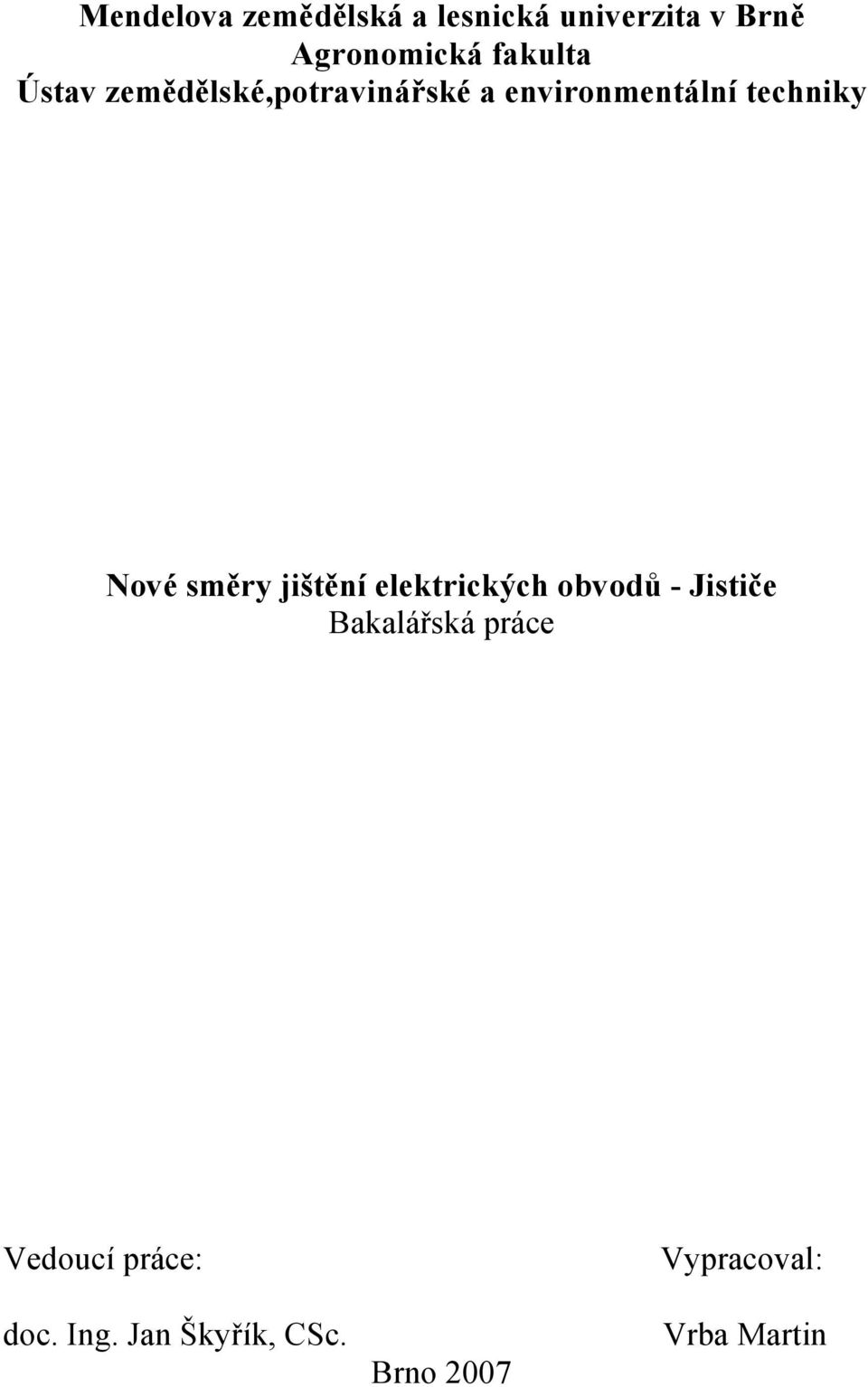

4 Mendelova zemědělská a lesnická univerzita v Brně Agronomická fakulta Ústav zemědělské,potravinářské a environmentální techniky Nové směry jištění elektrických obvodů - Jističe Bakalářská práce Vedoucí práce: doc. Ing. Jan Škyřík, CSc. Brno 2007 Vypracoval: Vrba Martin

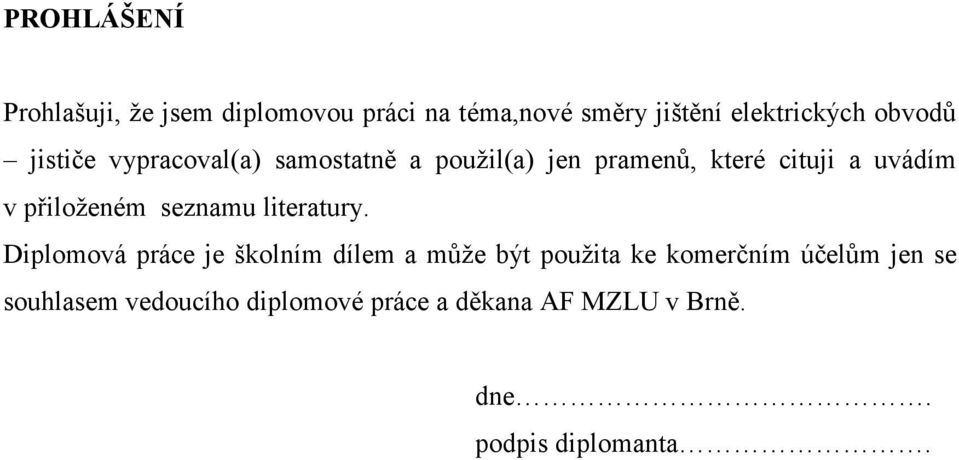

5 PROHLÁŠENÍ Prohlašuji, že jsem diplomovou práci na téma,nové směry jištění elektrických obvodů jističe vypracoval(a) samostatně a použil(a) jen pramenů, které cituji a uvádím v přiloženém seznamu literatury. Diplomová práce je školním dílem a může být použita ke komerčním účelům jen se souhlasem vedoucího diplomové práce a děkana AF MZLU v Brně. dne. podpis diplomanta.

6 Chtěl bych poděkovat vedoucímu bakalářské práce doc.ing.janu Škyříkovi,Csc. za odborné vedení a obětavou pomoc při vedení bakalářské práce.

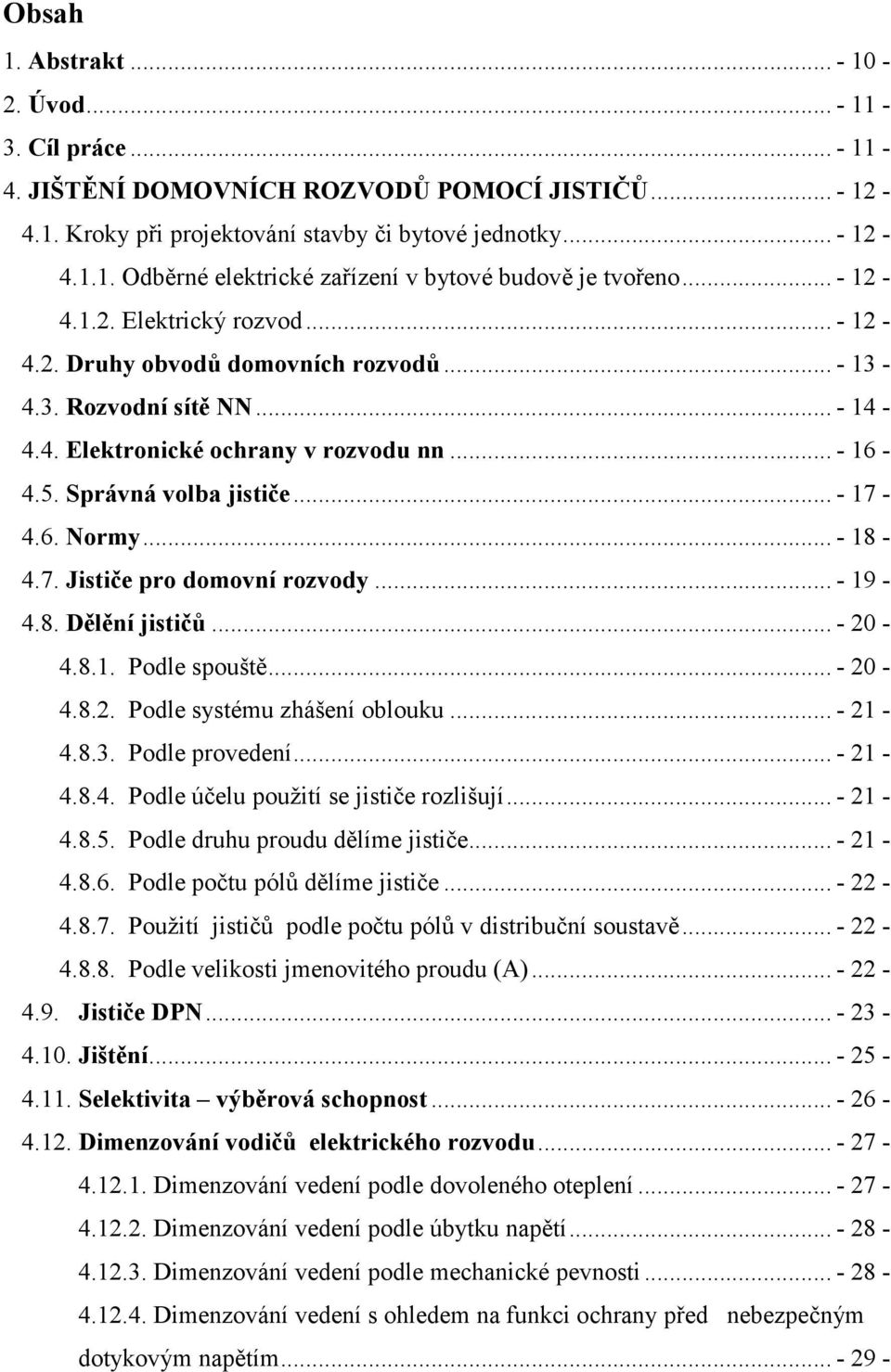

7 Obsah 1. Abstrakt Úvod Cíl práce JIŠTĚNÍ DOMOVNÍCH ROZVODŮ POMOCÍ JISTIČŮ Kroky při projektování stavby či bytové jednotky Odběrné elektrické zařízení v bytové budově je tvořeno Elektrický rozvod Druhy obvodů domovních rozvodů Rozvodní sítě NN Elektronické ochrany v rozvodu nn Správná volba jističe Normy Jističe pro domovní rozvody Dělění jističů Podle spouště Podle systému zhášení oblouku Podle provedení Podle účelu použití se jističe rozlišují Podle druhu proudu dělíme jističe Podle počtu pólů dělíme jističe Použití jističů podle počtu pólů v distribuční soustavě Podle velikosti jmenovitého proudu (A) Jističe DPN Jištění Selektivita výběrová schopnost Dimenzování vodičů elektrického rozvodu Dimenzování vedení podle dovoleného oteplení Dimenzování vedení podle úbytku napětí Dimenzování vedení podle mechanické pevnosti Dimenzování vedení s ohledem na funkci ochrany před nebezpečným dotykovým napětím

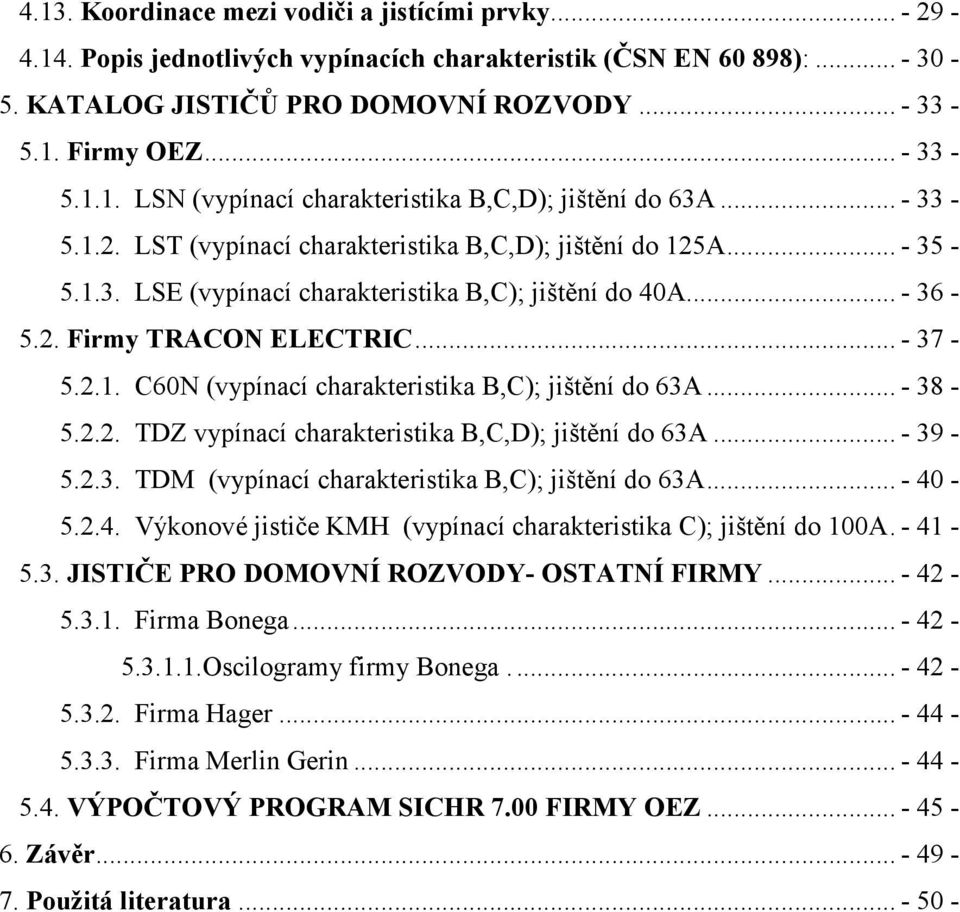

8 4.13. Koordinace mezi vodiči a jistícími prvky Popis jednotlivých vypínacích charakteristik (ČSN EN ): KATALOG JISTIČŮ PRO DOMOVNÍ ROZVODY Firmy OEZ LSN (vypínací charakteristika B,C,D); jištění do 63A LST (vypínací charakteristika B,C,D); jištění do 125A LSE (vypínací charakteristika B,C); jištění do 40A Firmy TRACON ELECTRIC C60N (vypínací charakteristika B,C); jištění do 63A TDZ vypínací charakteristika B,C,D); jištění do 63A TDM (vypínací charakteristika B,C); jištění do 63A Výkonové jističe KMH (vypínací charakteristika C); jištění do 100A JISTIČE PRO DOMOVNÍ ROZVODY- OSTATNÍ FIRMY Firma Bonega Oscilogramy firmy Bonega Firma Hager Firma Merlin Gerin VÝPOČTOVÝ PROGRAM SICHR 7.00 FIRMY OEZ Závěr Použitá literatura

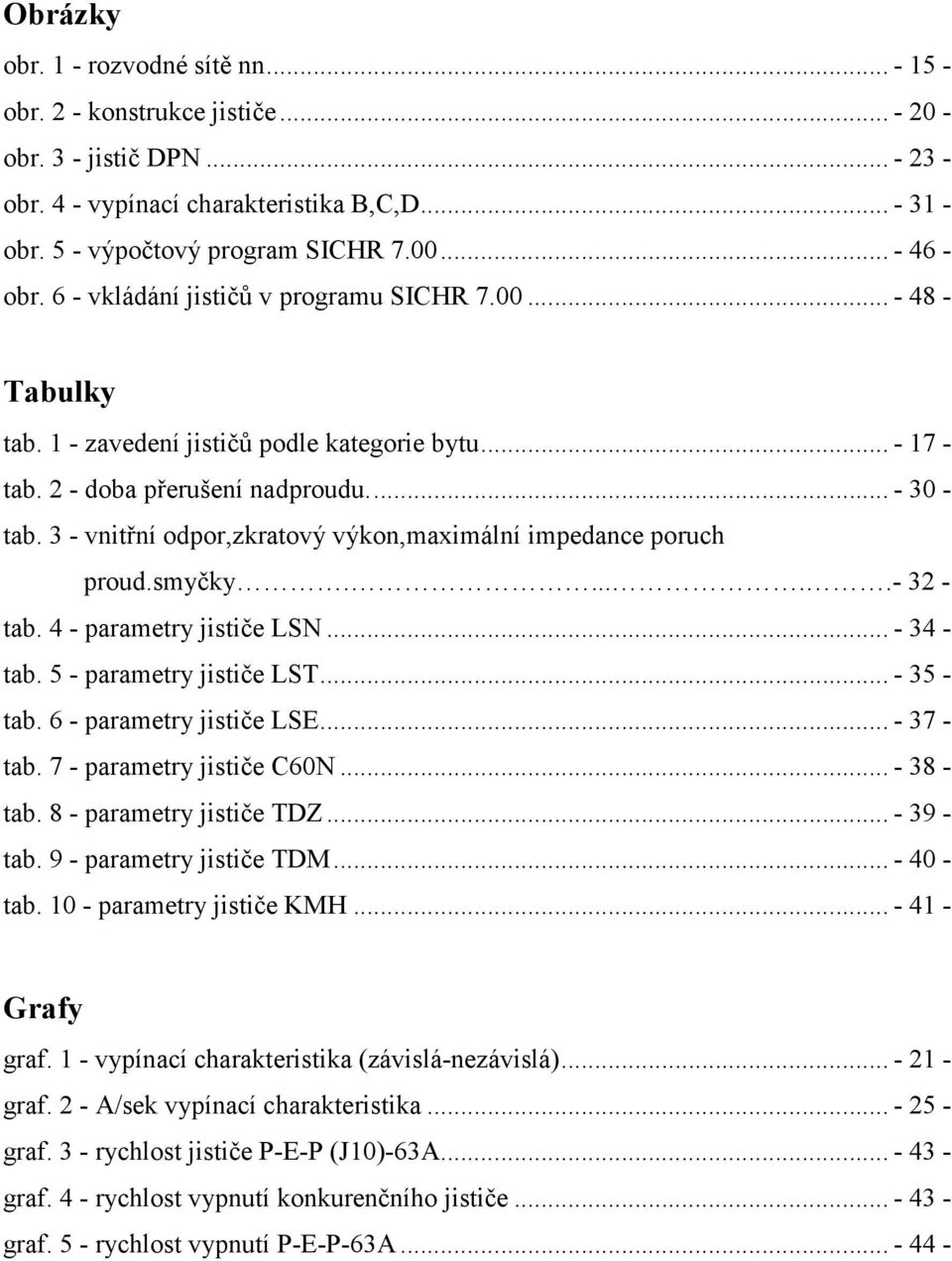

9 Obrázky obr. 1 - rozvodné sítě nn obr. 2 - konstrukce jističe obr. 3 - jistič DPN obr. 4 - vypínací charakteristika B,C,D obr. 5 - výpočtový program SICHR obr. 6 - vkládání jističů v programu SICHR Tabulky tab. 1 - zavedení jističů podle kategorie bytu tab. 2 - doba přerušení nadproudu tab. 3 - vnitřní odpor,zkratový výkon,maximální impedance poruch proud.smyčky tab. 4 - parametry jističe LSN tab. 5 - parametry jističe LST tab. 6 - parametry jističe LSE tab. 7 - parametry jističe C60N tab. 8 - parametry jističe TDZ tab. 9 - parametry jističe TDM tab parametry jističe KMH Grafy graf. 1 - vypínací charakteristika (závislá-nezávislá) graf. 2 - A/sek vypínací charakteristika graf. 3 - rychlost jističe P-E-P (J10)-63A graf. 4 - rychlost vypnutí konkurenčního jističe graf. 5 - rychlost vypnutí P-E-P-63A

10 1. Abstrakt This bachelor work deals with miniature circuit breakers for building instalations.circuit breakers are the most common style in modern domestic consumer units and electrical distribution boards. It presents different technologies used in circuit breakers that are common in domestic and commercial applications at low voltage. These are especially circuit breakers intended for protection of wiring against overload or short circuit, with rated currents from 0.2A to 125A.These circuit breakers are oftered for example by OEZ and TRACON ELECTRIC companies. The bachelor work is also concentrated on new technology from electrotechnic sphere of business. The company BONEGA presents circuit breakers,marked like P-E-P (J),this circuit breakers have reached an extraordinary high breaking rate beginning from the initiation of a short-circuit to its termination amounts to max. 5 ms and the world-wide unique circuit breakers,marked like P-E-P 6DPN,when breaker and switch is in one module. At the end, this paper produces some informations about new version of computer program SICHR,that is mainly intended for electrical designers and inspection engineers for working with protection devices

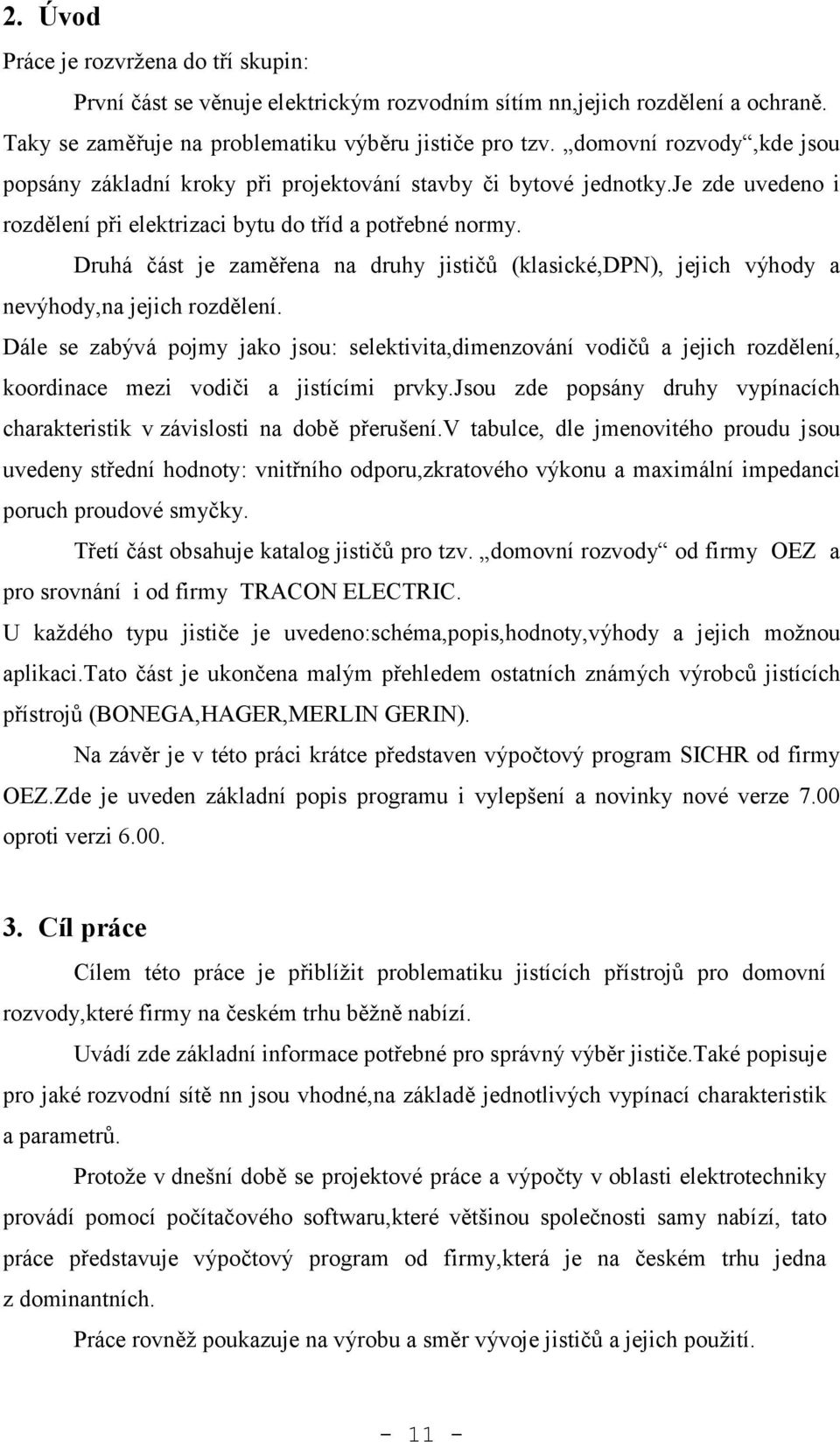

11 2. Úvod Práce je rozvržena do tří skupin: První část se věnuje elektrickým rozvodním sítím nn,jejich rozdělení a ochraně. Taky se zaměřuje na problematiku výběru jističe pro tzv. domovní rozvody,kde jsou popsány základní kroky při projektování stavby či bytové jednotky.je zde uvedeno i rozdělení při elektrizaci bytu do tříd a potřebné normy. Druhá část je zaměřena na druhy jističů (klasické,dpn), jejich výhody a nevýhody,na jejich rozdělení. Dále se zabývá pojmy jako jsou: selektivita,dimenzování vodičů a jejich rozdělení, koordinace mezi vodiči a jistícími prvky.jsou zde popsány druhy vypínacích charakteristik v závislosti na době přerušení.v tabulce, dle jmenovitého proudu jsou uvedeny střední hodnoty: vnitřního odporu,zkratového výkonu a maximální impedanci poruch proudové smyčky. Třetí část obsahuje katalog jističů pro tzv. domovní rozvody od firmy OEZ a pro srovnání i od firmy TRACON ELECTRIC. U každého typu jističe je uvedeno:schéma,popis,hodnoty,výhody a jejich možnou aplikaci.tato část je ukončena malým přehledem ostatních známých výrobců jistících přístrojů (BONEGA,HAGER,MERLIN GERIN). Na závěr je v této práci krátce představen výpočtový program SICHR od firmy OEZ.Zde je uveden základní popis programu i vylepšení a novinky nové verze 7.00 oproti verzi Cíl práce Cílem této práce je přiblížit problematiku jistících přístrojů pro domovní rozvody,které firmy na českém trhu běžně nabízí. Uvádí zde základní informace potřebné pro správný výběr jističe.také popisuje pro jaké rozvodní sítě nn jsou vhodné,na základě jednotlivých vypínací charakteristik a parametrů. Protože v dnešní době se projektové práce a výpočty v oblasti elektrotechniky provádí pomocí počítačového softwaru,které většinou společnosti samy nabízí, tato práce představuje výpočtový program od firmy,která je na českém trhu jedna z dominantních. Práce rovněž poukazuje na výrobu a směr vývoje jističů a jejich použití

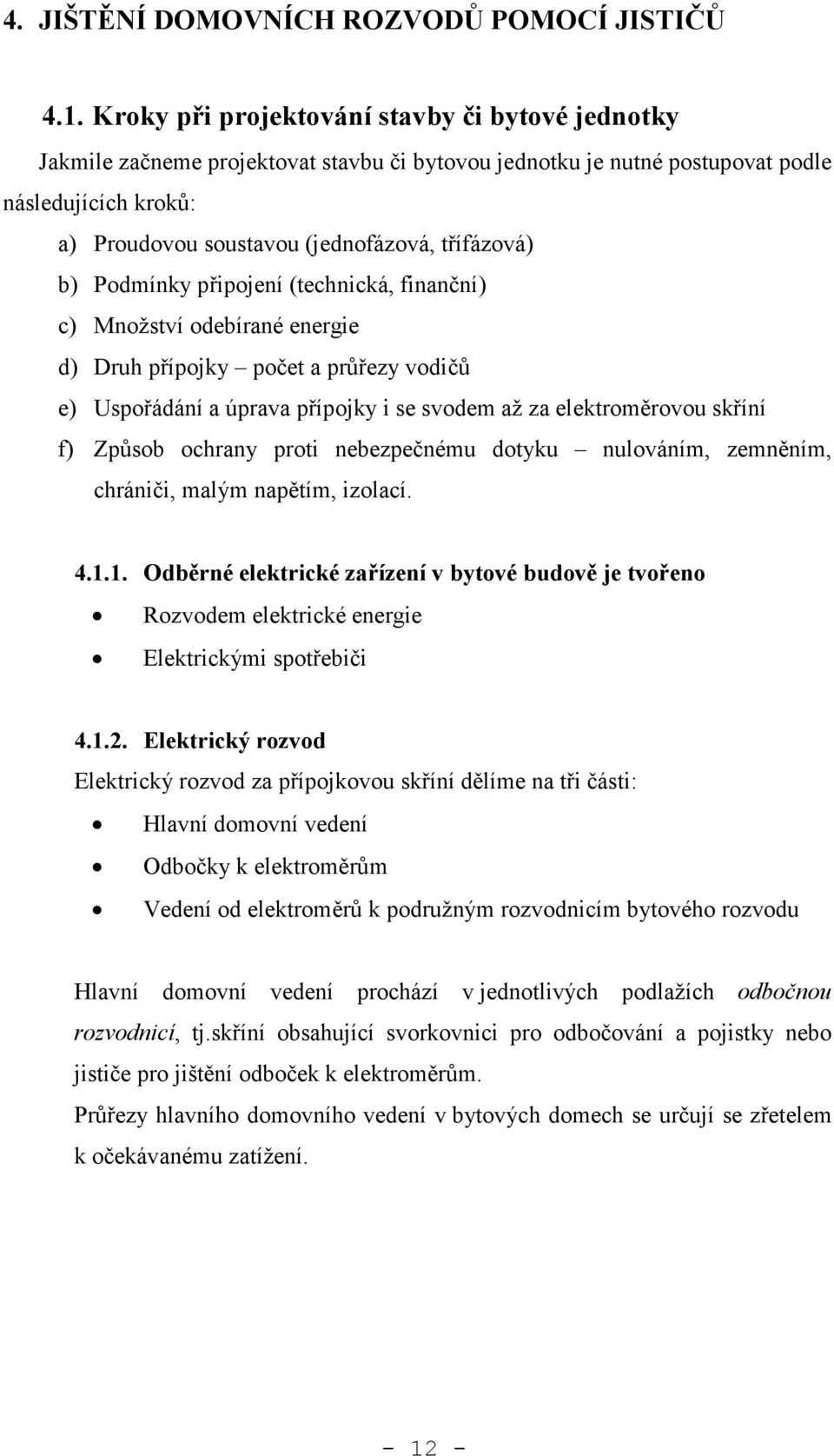

12 4. JIŠTĚNÍ DOMOVNÍCH ROZVODŮ POMOCÍ JISTIČŮ 4.1. Kroky při projektování stavby či bytové jednotky Jakmile začneme projektovat stavbu či bytovou jednotku je nutné postupovat podle následujících kroků: a) Proudovou soustavou (jednofázová, třífázová) b) Podmínky připojení (technická, finanční) c) Množství odebírané energie d) Druh přípojky počet a průřezy vodičů e) Uspořádání a úprava přípojky i se svodem až za elektroměrovou skříní f) Způsob ochrany proti nebezpečnému dotyku nulováním, zemněním, chrániči, malým napětím, izolací Odběrné elektrické zařízení v bytové budově je tvořeno Rozvodem elektrické energie Elektrickými spotřebiči Elektrický rozvod Elektrický rozvod za přípojkovou skříní dělíme na tři části: Hlavní domovní vedení Odbočky k elektroměrům Vedení od elektroměrů k podružným rozvodnicím bytového rozvodu Hlavní domovní vedení prochází v jednotlivých podlažích odbočnou rozvodnicí, tj.skříní obsahující svorkovnici pro odbočování a pojistky nebo jističe pro jištění odboček k elektroměrům. Průřezy hlavního domovního vedení v bytových domech se určují se zřetelem k očekávanému zatížení

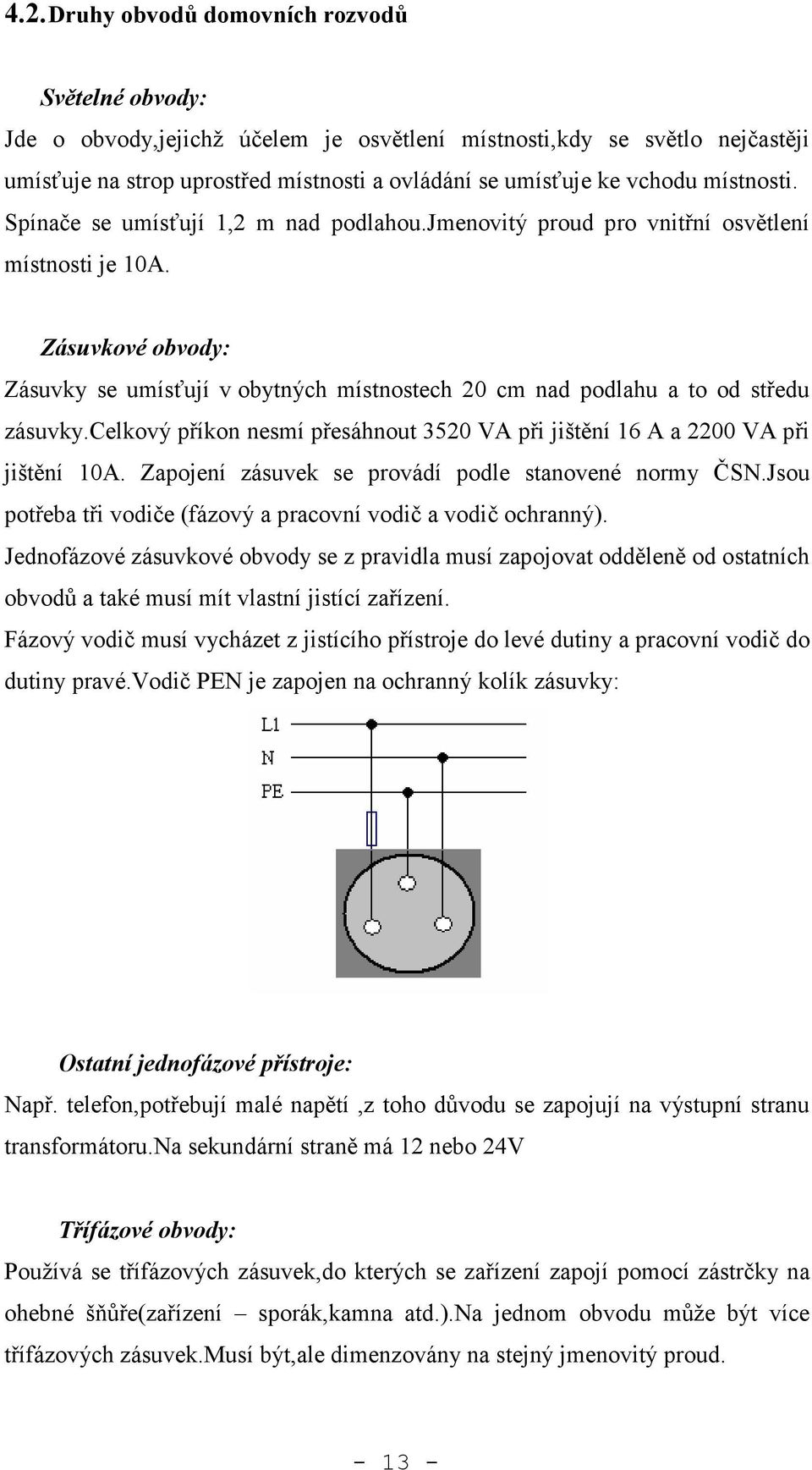

13 4.2. Druhy obvodů domovních rozvodů Světelné obvody: Jde o obvody,jejichž účelem je osvětlení místnosti,kdy se světlo nejčastěji umísťuje na strop uprostřed místnosti a ovládání se umísťuje ke vchodu místnosti. Spínače se umísťují 1,2 m nad podlahou.jmenovitý proud pro vnitřní osvětlení místnosti je 10A. Zásuvkové obvody: Zásuvky se umísťují v obytných místnostech 20 cm nad podlahu a to od středu zásuvky.celkový příkon nesmí přesáhnout 3520 VA při jištění 16 A a 2200 VA při jištění 10A. Zapojení zásuvek se provádí podle stanovené normy ČSN.Jsou potřeba tři vodiče (fázový a pracovní vodič a vodič ochranný). Jednofázové zásuvkové obvody se z pravidla musí zapojovat odděleně od ostatních obvodů a také musí mít vlastní jistící zařízení. Fázový vodič musí vycházet z jistícího přístroje do levé dutiny a pracovní vodič do dutiny pravé.vodič PEN je zapojen na ochranný kolík zásuvky: Ostatní jednofázové přístroje: Např. telefon,potřebují malé napětí,z toho důvodu se zapojují na výstupní stranu transformátoru.na sekundární straně má 12 nebo 24V Třífázové obvody: Používá se třífázových zásuvek,do kterých se zařízení zapojí pomocí zástrčky na ohebné šňůře(zařízení sporák,kamna atd.).na jednom obvodu může být více třífázových zásuvek.musí být,ale dimenzovány na stejný jmenovitý proud

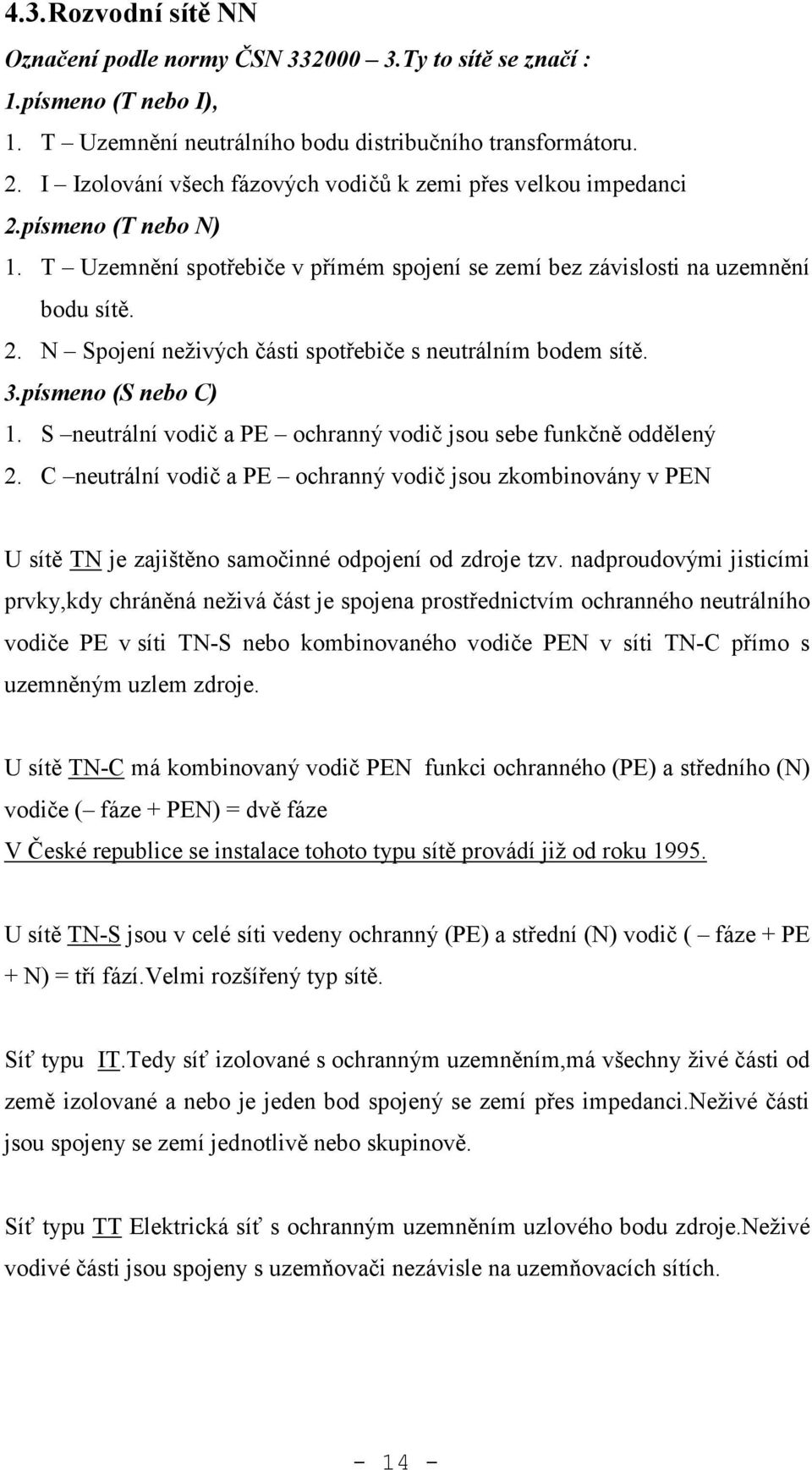

14 4.3. Rozvodní sítě NN Označení podle normy ČSN Ty to sítě se značí : 1.písmeno (T nebo I), 1. T Uzemnění neutrálního bodu distribučního transformátoru. 2. I Izolování všech fázových vodičů k zemi přes velkou impedanci 2.písmeno (T nebo N) 1. T Uzemnění spotřebiče v přímém spojení se zemí bez závislosti na uzemnění bodu sítě. 2. N Spojení neživých části spotřebiče s neutrálním bodem sítě. 3.písmeno (S nebo C) 1. S neutrální vodič a PE ochranný vodič jsou sebe funkčně oddělený 2. C neutrální vodič a PE ochranný vodič jsou zkombinovány v PEN U sítě TN je zajištěno samočinné odpojení od zdroje tzv. nadproudovými jisticími prvky,kdy chráněná neživá část je spojena prostřednictvím ochranného neutrálního vodiče PE v síti TN-S nebo kombinovaného vodiče PEN v síti TN-C přímo s uzemněným uzlem zdroje. U sítě TN-C má kombinovaný vodič PEN funkci ochranného (PE) a středního (N) vodiče ( fáze + PEN) = dvě fáze V České republice se instalace tohoto typu sítě provádí již od roku U sítě TN-S jsou v celé síti vedeny ochranný (PE) a střední (N) vodič ( fáze + PE + N) = tří fází.velmi rozšířený typ sítě. Síť typu IT.Tedy síť izolované s ochranným uzemněním,má všechny živé části od země izolované a nebo je jeden bod spojený se zemí přes impedanci.neživé části jsou spojeny se zemí jednotlivě nebo skupinově. Síť typu TT Elektrická síť s ochranným uzemněním uzlového bodu zdroje.neživé vodivé části jsou spojeny s uzemňovači nezávisle na uzemňovacích sítích

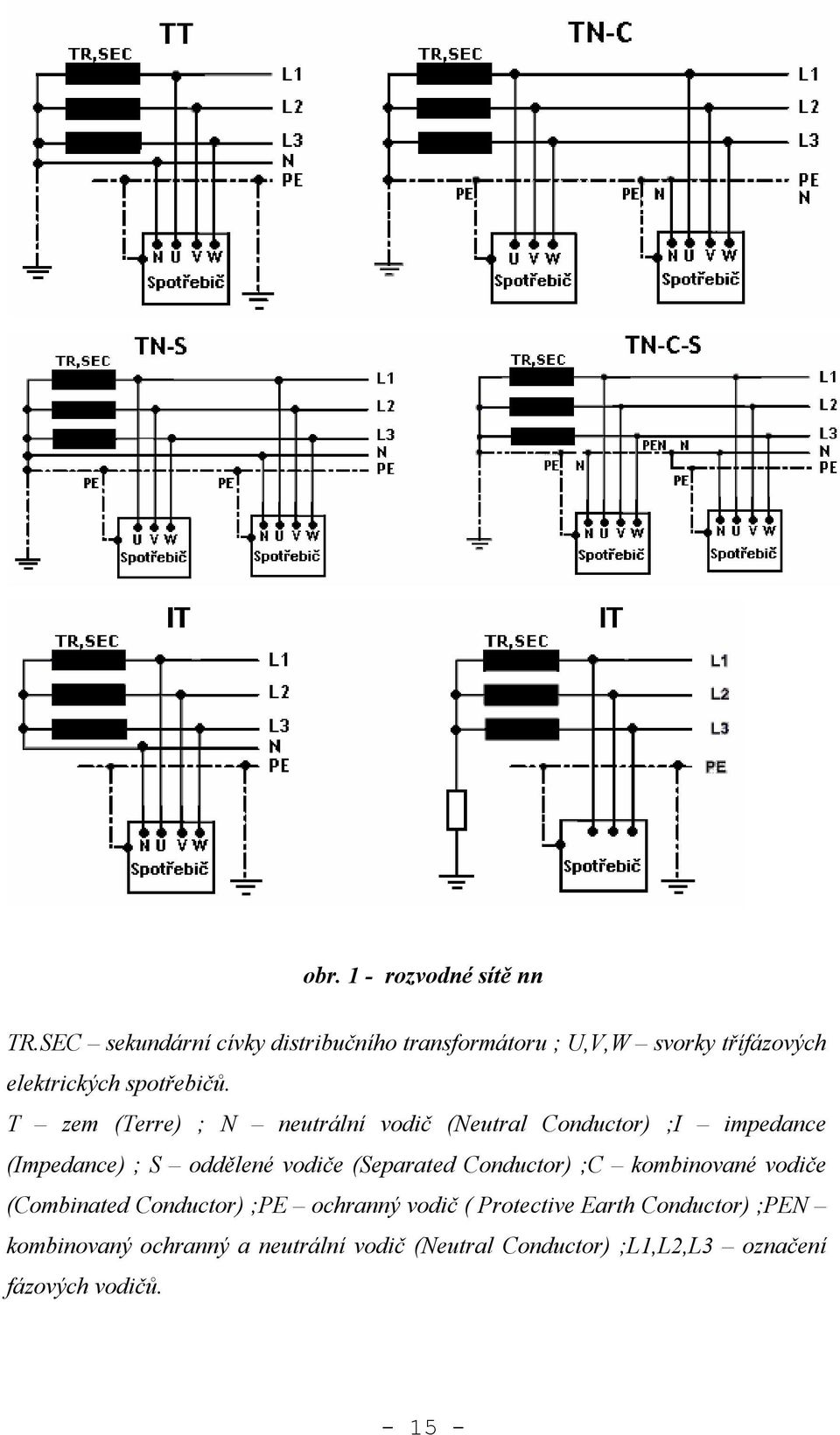

15 obr. 1 - rozvodné sítě nn TR.SEC sekundární cívky distribučního transformátoru ; U,V,W svorky třífázových elektrických spotřebičů. T zem (Terre) ; N neutrální vodič (Neutral Conductor) ;I impedance (Impedance) ; S oddělené vodiče (Separated Conductor) ;C kombinované vodiče (Combinated Conductor) ;PE ochranný vodič ( Protective Earth Conductor) ;PEN kombinovaný ochranný a neutrální vodič (Neutral Conductor) ;L1,L2,L3 označení fázových vodičů

16 4.4. Elektronické ochrany v rozvodu nn Rozhodující faktory: velikost nadproudů doba jejich trvání Namáhání: silové tepelné Poruchy v síti nn: zkrat Nejčastější porucha Iz > 10 x In (In = jmenovitý proud). Zkrat je nutno vypnout co v nekratší době, kvůli zamezení požáru a škody na majetku či úrazu. přetížení Ip < 10 x In (In = jmenovitý proud).je nutno vypínat s prodlením podle velikosti zatížení přepětí Zasáhne-li budovu např.blesk,během mikrosekundy prudce vzroste potenciál neživých částí a potenciál ochranných vodičů všech el.zařízení spojena s uzemněním.zároveň může vznikat ve smyčkách vodičů,které nejsou uzemněny velmi vysoká napětí. podpětí Hlavní příčinou podpětí je v dnešní době už poddimenzované průřezy venkovních i vnitřních rozvodů, úbytky napětí na zkorodovaných svorkách.častý problémem jsou i staré jističe. Požadavky: Spolehlivost,rychlost,výběrová schopnost,citlivost,přesnost Schopnost ochrany rozeznat poruchový stav chráněného objektu Realizovat výstupní povel k ovládání chráněného objektu podle určeného algoritmu ochrany je porucha (musí působit bez jakéhokoliv selhání) / není porucha (nesmí působit)

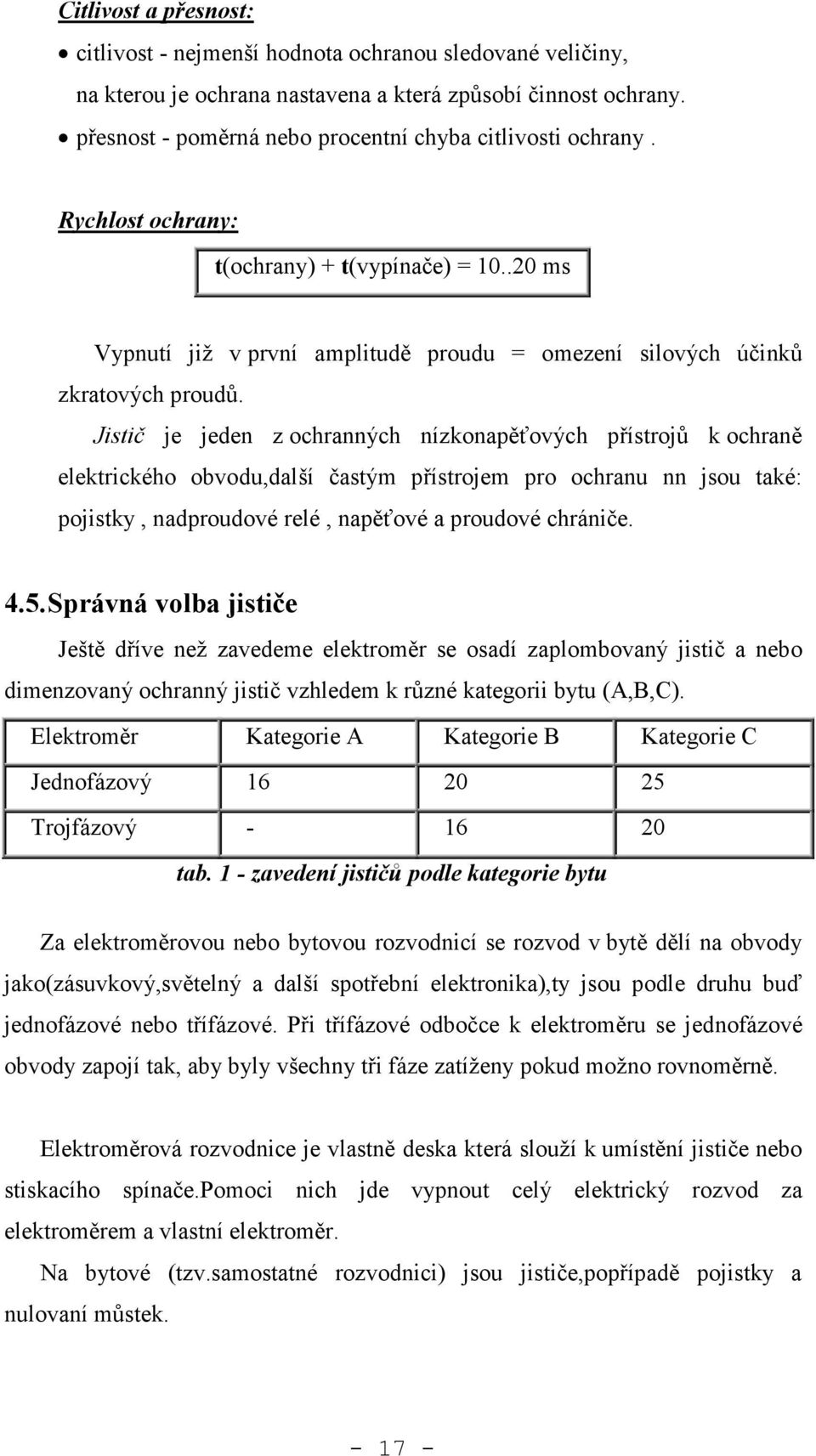

17 Citlivost a přesnost: citlivost - nejmenší hodnota ochranou sledované veličiny, na kterou je ochrana nastavena a která způsobí činnost ochrany. přesnost - poměrná nebo procentní chyba citlivosti ochrany. Rychlost ochrany: t(ochrany) + t(vypínače) = ms Vypnutí již v první amplitudě proudu = omezení silových účinků zkratových proudů. Jistič je jeden z ochranných nízkonapěťových přístrojů k ochraně elektrického obvodu,další častým přístrojem pro ochranu nn jsou také: pojistky, nadproudové relé, napěťové a proudové chrániče Správná volba jističe Ještě dříve než zavedeme elektroměr se osadí zaplombovaný jistič a nebo dimenzovaný ochranný jistič vzhledem k různé kategorii bytu (A,B,C). Elektroměr Kategorie A Kategorie B Kategorie C Jednofázový Trojfázový tab. 1 - zavedení jističů podle kategorie bytu Za elektroměrovou nebo bytovou rozvodnicí se rozvod v bytě dělí na obvody jako(zásuvkový,světelný a další spotřební elektronika),ty jsou podle druhu buď jednofázové nebo třífázové. Při třífázové odbočce k elektroměru se jednofázové obvody zapojí tak, aby byly všechny tři fáze zatíženy pokud možno rovnoměrně. Elektroměrová rozvodnice je vlastně deska která slouží k umístění jističe nebo stiskacího spínače.pomoci nich jde vypnout celý elektrický rozvod za elektroměrem a vlastní elektroměr. Na bytové (tzv.samostatné rozvodnici) jsou jističe,popřípadě pojistky a nulovaní můstek

18 Stupeň A Základním elektrickým vybavením,v nichž se využívá osvětlení a elektrospotřebičů s příkonem do 3,5 kva. Stupeň B Základním elektrickým vybavením, v nichž se využívá osvětlení a elektrospotřebičů k vaření a pečení s příkonem nad 3,5 kva. Stupeň C - Základním elektrickým vybavením, v nichž se využívá osvětlení a elektrospotřebičů do 3,5 kva, k vaření a pečení s příkonem nad 3,5 kva,vytápění i např. klimatizace Normy ČSN : rozvodné sítě nn jsou označeny dle normy TN,TNC,TN-S,IT. ČSN : předpisy pro elektrický silový rozvod v budovách pro bydlení ČSN : elektrická venkovní vedení ČSN EN 60898;IEC 898: vypínací schopnost pro tzv.domácí rozvody. Tato norma udává, že jistič musí vydržet tři po sobě jdoucí zkraty a zůstat funkční. ČSN EN 60947: pro tzv.průmyslové rozvody Norma udává,že jistič musí vydržet jeden zkrat a být funkční. ČSN EN ;IEC :spínače pro domovní a podobné pevné elektrické instalace. ČSN EN 60898: vypínací charakteristiky A,B,C splňují normu určuje. ČSN : dovolené proudy. ČSN : ochrana proti nadproudům. ČSN :opatření k ochraně proti nadproudům. IEC :zařízení pro ochranu proti přepětí připojená k rozvodným sítím NN. IEC :obecné předpisy týkající se rozvaděčů pro domovní a podobné pevné elektrické instalace

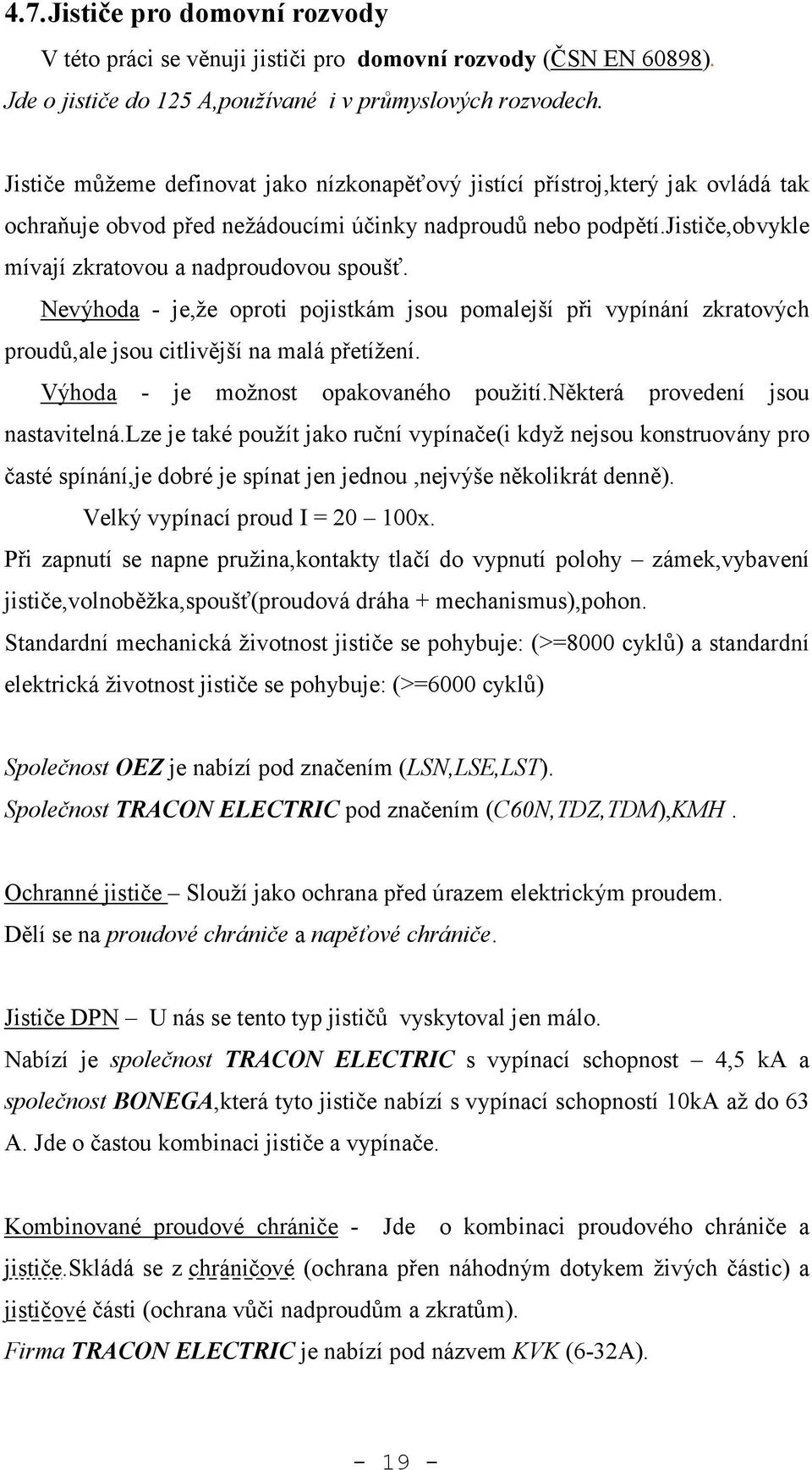

19 4.7. Jističe pro domovní rozvody V této práci se věnuji jističi pro domovní rozvody (ČSN EN 60898). Jde o jističe do 125 A,používané i v průmyslových rozvodech. Jističe můžeme definovat jako nízkonapěťový jistící přístroj,který jak ovládá tak ochraňuje obvod před nežádoucími účinky nadproudů nebo podpětí.jističe,obvykle mívají zkratovou a nadproudovou spoušť. Nevýhoda - je,že oproti pojistkám jsou pomalejší při vypínání zkratových proudů,ale jsou citlivější na malá přetížení. Výhoda - je možnost opakovaného použití.některá provedení jsou nastavitelná.lze je také použít jako ruční vypínače(i když nejsou konstruovány pro časté spínání,je dobré je spínat jen jednou,nejvýše několikrát denně). Velký vypínací proud I = x. Při zapnutí se napne pružina,kontakty tlačí do vypnutí polohy zámek,vybavení jističe,volnoběžka,spoušť(proudová dráha + mechanismus),pohon. Standardní mechanická životnost jističe se pohybuje: (>=8000 cyklů) a standardní elektrická životnost jističe se pohybuje: (>=6000 cyklů) Společnost OEZ je nabízí pod značením (LSN,LSE,LST). Společnost TRACON ELECTRIC pod značením (C60N,TDZ,TDM),KMH. Ochranné jističe Slouží jako ochrana před úrazem elektrickým proudem. Dělí se na proudové chrániče a napěťové chrániče. Jističe DPN U nás se tento typ jističů vyskytoval jen málo. Nabízí je společnost TRACON ELECTRIC s vypínací schopnost 4,5 ka a společnost BONEGA,která tyto jističe nabízí s vypínací schopností 10kA až do 63 A. Jde o častou kombinaci jističe a vypínače. Kombinované proudové chrániče - Jde o kombinaci proudového chrániče a jističe.skládá se z chráničové (ochrana přen náhodným dotykem živých částic) a jističové části (ochrana vůči nadproudům a zkratům). Firma TRACON ELECTRIC je nabízí pod názvem KVK (6-32A)

20 Dále máme jističe pro průmyslové rozvody (ČSN EN 60947). Jističe Kompaktní Ve střídavých odvodech od 40A 1600A. Firma OEZ nabízí nové kompaktní jističe pod značením MODEION,které nahradily dříve vyráběné kompaktní jističe BA511. Jeho velkou výhodou je podle uvedení výrobce snadná a promyšlená konstrukce,díky které si může uživatel jednotlivé příslušenství sám snadno vyměnit. Firma TRACON ELECTRIC je nabízí pod značením KM. Určeny pro jištění a méně časté spínání elektrických zařízení. Jističe Vzduchové Nabízí je firma OEZ pod značením ARION WL. Určeny pro jištění a méně časté spínání elektrických zařízení až do 6300A Dělení jističů: obr. 2 - konstrukce jističe Podle spouště: nadproudová - bimetalový pásek,ohřívaný přímo či nepřímo procházejícím proudem. zkratová elektromagnet. 1. Tepelný článek Časově závislá charakteristika,malé nadproudy 2. Elektromagnetický článek Časově nezávislá charakteristika - zkraty

21 graf. 1 - vypínací charakteristika (závislá-nezávislá) Podle systému zhášení oblouku: 1. Deionové (deionizační komora) 2. Vakuové Podle provedení: 1. Otevřené,obvykle nad 2kA 2. Kompaktní,obvykle do 2kA Podle účelu použití se jističe rozlišují: 1. Jističe pro vedení - které jsou určeny pro ochranu vedení proti nadproudům a proti zkratům,teprve potom k ochraně zařízení, které toto vedení napájí. Označují se písmenem V. 2. Jističe motorové - určené k ochraně motorů před zkratem a před přetížením. Jestliže zvolíme správně jistič podle jmenovitého proudu motoru, pak jistí výhodně i jeho přívodní vedení, protože dovoluje při přetížení i určité oteplení vedení a vypíná malé nadproudy při přetížení rychleji, než pojistky nebo jističe vedení. Označují se písmenem M. 3. Jističe ochranné - mají jak nadproudovou spouští také spoušť ochrannou, která způsobí vypnutí jističe, když napětí chráněné části přesáhne dovolenou mez. 4. Jištění podnapěťové - u jističů může být také spoušť podnapěťová, která dává impulz k vybavení volnoběžky při poklesu nebo při úplné ztrátě napětí Podle druhu proudu dělíme jističe na: 1. Jističe pro střídavý proud 2. Jističe pro stejnosměrný proud

22 Podle počtu pólů dělíme jističe na: 1. Jističe 1polové ochrana vedení a 1f spotřebičů 2. Jističe 2pólové DC rozvod,rozdvojený jednofázový prvek 3. Jističe 3 a 4pólové 1pólové jističe se užívají převážně pro jištění vedení.3pólové se naopak užívají často k ochraně motorů. Výhodou 3pólových jističů je, že zajišťují vypnutí zařízení při přetížení v jedné, nebo ve dvou fázích, což je jedna ze základních předností proti pojistkám. Drobné jističe slouží k jištění instalací drobných elektrických spotřebičů a motorů, ovládacích a světelných obvodů do 25 A. Jistí tyto obvody proti zvýšenému proudu a proti zkratu elektromagneticky. Při změně zatížení je nutné vyměnit celý jistič Použití jističů podle počtu pólů v distribuční soustavě: 1pólové jističe k jištění v distribuční soustavě 1 fázových typu TNC, IT. 2pólové jističe k jištění v distribuční soustavě 1 fázových typu TNC S, TN-S, TT 3pólové jističe k jištění v distribuční soustavě 3 fázových typu TNC, IT 4pólové jističe k jištění v distribuční soustavě 3 fázových typu TNC S, TN-S, TT 1+N, 3+N(s pólem N) jištěný fázový vodič + neutrální vodič.využití tam kde je potřeba součastného odpojení fáze(fází)nevýhoda v rozvaděčích zabírá hodně místa.řešení DPN,kdy v jednom cca 18mm modulu se nachází jistič + vypínač Podle velikosti jmenovitého proudu (A): 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Malé jističe do 50 A slouží hlavně k jištění třífázových motorů a jiných spotřebičů. Vyrábí se zpravidla jen s nadproudovým a zkratovým jištěním,výjimečně se spouští podnapěťovou

23 Střední jističe A slouží k jištění motorů, jiných spotřebičů a vedení. Vyrábí se jak střídavé - 3pólové, tak stejnosměrné 2pólové do 600 V. Bývají vybaveny spouští nadproudovou a podpěťovou.kontakty jsou dimenzovány s ohledem na velké vypínací proudy. Při vypínání nejprve rozpojí kontakty hlavní, pak opalovací Jističe DPN Jde o kombinaci jističe a vypínače v jednom modulu (nejrozšířenější). Je vhodný v kombinaci s proudovým chráničem. Používají se především u světelných a zásuvkových bytových elektrických okruhů a to hlavně ve Španělsku,Francii také Rakousku,Belgii a severních státech Evropy.V České republice se pro jištění těchto elektrických okruhů tento typ jističe teprve začíná uplatňovat. Jeho výhodou je bezpečnější ochrana elektrického rozvodu a to díky tomu,že vypnutím odpojí nejen přívod fáze,ale také neutrální vodič. Jeho další výhodou 50% úspora místa a nižší cena. DPN se u nás nepoužíval díky malé maximální vypínací schopnosti 4,5 ka,která teprve až v roce 2006 díky českému patentu firmy Bonega dosáhla vypínací schopnosti 6 ka a tím splnila normu ČSN EN (pro domovní rozvody). obr. 3 - jistič DPN Bezpečnost: Díky odpojení fáze a středního vodiče součastně,vylučuje nebezpečí úrazu způsobeným elektrickým proudem.ten se může objevit někdy i ve středním vodiči

24 Funkce: Signalizace poruchy: pomocí zapínací páčky. Provedení: u nás už i s vypínací schopností 6 ka. Vysoká rychlost vypnutí v okamžiku zkratu:maximálně 5 ms(při maximálním zatížení). Vypnutí se skládá ze tří etap. 1.etapa rozpojení kontaktů. 2.etapa běh oblouku do komory. 3.etapa ukončení hoření oblouku. Trh: V součastné době tyto jističe nabízí firma:tracon ELECTRIC (s vypínací schopností 4,5kA)nebo BONEGA,která produkt nabízí pod značením P-E-P 6DPN (Perfekt Electric Protektor). Firma BONEGA jako dosud jediná vyrábí (kombinované) jističe DPN s vypínací schopností 6kA podle ČSN EN Jističe P-E-P 6DPN nahrazují dosud používané dvou modulové přístroje 1P+N a tím šetří místo v rozvaděči. Jističe mají tyto parametry: Jmenovitý proud rozeznatelný podle barevných páček 6-32A. Jmenovité napětí : ~ 230/400 V 50/60 Hz Rychlost vypnutí:pod 10ms (při maximálním zatížení) Vypínací schopnost:6000a (jmenovitá,zkratová,provozní) Životnost mechanická: >= cyklů. Životnost elektrická: >= 8000 cyklů

25 4.10. Jištění Účelem jištění je minimalizovat a nebo zabránit škodám nebo ohrožení na lidských životech. a)preventivně zabránit vniku nenormálních stavů a nebo možností vzniku následných poruch(např.přetížení,zkraty,zemní spojení,přerušení obvodu) b)omezit poruchy na nejmenší míru Často se proto používá: Kombinovaných proudový chráničů - Jde o kombinaci proudového chrániče a jističe. Jističe DPN Používaným převážně v západní Evropě. Jak již jsem zmínil jde opět o (častou) kombinaci: jističe a vypínače. Optimální je použití jističe DPN a proudového chrániče. Jestliže můžeme sdružovat jištění více prvků do společné ochrany (jističe).toto je nutné zohlednit při dimenzování vedení a kabelů. graf. 2 - A/sek vypínací charakteristika V sítích VN a VVN se používají pro zajištění selektivity i jiné metody: Při kombinacích jistících prvků lze rozeznat selektivitu mezi: Pojistkami (vypínací charakteristiky se nesmí dotýkat) Jističi (pojistkou a jističem a jističem a pojistkou) Vzájemné přiřazení dovoleného proudového zatížení v závislosti na čase a vypínacích charakteristik jistících prvků

26 4.11. Selektivita výběrová schopnost Schopnost ochrany najít místo poruchy, odpojit pouze nejmenší postíženou část zdroje. Odstupňování činnosti ochran,řazení za sebou: 1. Časové odstupňování - jistící přístroj nejblíže u zdroje má nejmenší dobu vypínání. 2. Proudové odstupňování - stejný jistící prvek s menším jmenovitým proudem vypíná dříve než prvek s menším jmenovitým proudem. Podmínky selektivity jističe: Rozdělení vypínacího pochodu jističe: Doba spouště (velké ovlivnění impulsní doby jističe minimální dobu zkratového proudu potřebnou k vybavení jističe). Jistič vypne v čase větším než (5-15 µs). Doba mechanizmu otvírání jističe. Doba hoření oblouku. Doba celková. Podmínka selektivity jističů mezi sebou: Dva jističe budou navzájem selektivní,jestliže tσ přiřazeného jističe bude menší než timp hlavního jističe. Je možno užití u těch jističů, kde je možné časového nastavení. Tato kombinace se často používá v jištění elektromotorů

27 4.12. Dimenzování vodičů elektrického rozvodu Jedna se základních úloh při přenosu elektrické energie je zvolit průřez vodiče. Vodiče dimenzovat podle těchto podmínek: 1. Dovolené oteplení jader. 2. Dovolený úbytek napětí. 3. Hospodárnost přenosu. 4. Mechanická pevnost. Vodiče odolávaly silovým a tepelným účinkům zkratových proudů. Každá z uvedených podmínek může určovat jiný průřez.při konečném návrhu průřezu se volí největší průřez, stanovený některou z uvedených zásad dimenzování.vodiče,kabely pro el.rozvody jsou ovlivněny prostředím a prostředí i ovlivňují. Je velmi malá pravděpodobnost,že by všechny spotřebiče pracovali společně a na plný výkon. Určujeme tedy výpočtové zatížení. P V = βσp i (1) Z výpočtového zatížení potom určíme výpočtový proud(pro trojfázový rozvod). PV IV = (2) 3. U.cosϕ Dimenzování vedení podle dovoleného oteplení Jakmile prochází vodičem proud,dochází k zahřívání vodiče.vyvinuté teplo ve vodiči na jednotku délky je přímo úměrný odporu této jednotkové délky RV a druhé mocnině proudu tekoucího vodičem IV.V ustáleném stavu se toto teplo vyvinuté ve vodiči = předanému teplu do jeho okolí a je přímo úměrné teplotnímu rozdílu mezi vodičem a okolím υ

28 Teplota vodiče nesmí,ale dlouhodobě překročit určitou hodnotu při které by mohlo dojít ke zkrácení životnosti. Na oteplení vodiče má vliv jeho velikost protékajícího proudu,teplota okolí,možnosti obvodu tepla z vodiče které jsou dány uložením vodiče. Pro každý typ vodiče a kabelu výrobci udávají jejich jmenovitou proudovou zatížitelnost INV,odpovídající přibližně dovoleným proudům na vzduchu pro teplotu 30 C..Podle ČSN Dimenzování vedení podle úbytku napětí Vodiče jednotlivých částí elektrického rozvodu musí být dimenzovány podle úbytku napětí, aby pokles napětí na konci vedení neměl nepříznivý vliv na správnou činnost připojeného zařízení. Vodiče a kabely jednotlivých částí elektrického rozvodu musí být dimenzovány tak, aby při předpokládaném zatížení nezpůsobily nedovolený pokles napětí na svorkách spotřebičů. Nejmenší dovolené průřezy vodičů z hlediska dovoleného poklesu napětí jsou uvedeny v normách. Úbytek napětí na vedení je přibližně: Jednofázový rozvod: (úbytek na jednofázovém i nulovém vodiči) 2ρ.. l P U =. (3) A U f Trojfázový rozvod: ρ. l P U =. (4) A U S (úbytek je pouze na fázovém vodiči) U[V] = úbytek fázového napětí ρ [Ω.mm 2 /m] = měrný odpor vodiče P[V] výkon přenášený po vedení U f,u S [V] fázové a sdružené napětí Dimenzování vedení podle mechanické pevnosti Při určování průřezu vodiče je nutné brát zřetel také na mechanickou pevnost vodiče, aby se při obvyklých způsobech montáže, uložení, při daných provozních poměrech a při dynamickém působení neporušil.nejmenší dovolené průřezy s ohledem na mechanickou pevnost pro napětí do 1 kv

29 Dimenzování vedení s ohledem na funkci ochrany před nebezpečným dotykovým napětím Kabely nebo jiné vodiče musí být dimenzovány tak, aby ve smyčce mezi fázovým (krajním) a ochranným vodičem vznikly požadované vypínací proudy, zajišťující samočinné působení ochranného prvku v požadovaném čase a aby průřezy ochranných vodičů odpovídaly požadavkům normy. Dimenzování vedení s ohledem na účinky zkratových proudů. 2 2 I F = l( N; A, m, m) (5) a I= proud, a = vzájemná vzdálenost vodičů, l = délka vodičů Koordinace mezi vodiči a jistícími prvky Funkční charakteristika prvku, který jistí vedení proti přetížení musí vyhovět těmto podmínkám: IB <= In <= Iz In <= K Iz IB-proud,pro který vedení navrženo.iz-dovolené proudové zatížení vedení.injmenovitý proud jistícího prvku(proud zvoleného nastavení).k-součinitel přiřazeného jistícího prvku(podle jmenovitého proudu) k vedení (podle jeho dovoleného proudového zatížení).stanoví se dle ČSN

30 4.14. Popis jednotlivých vypínacích charakteristik (ČSN EN ): Elektromagnetická (zkratová) spoušť jističů LSN s vypínací charakteristikou DC vypíná pro stejnosměrná napětí o 40% výše než jističe LSN s vypínací charakteristikou C (min 7xIn). Vypínací Charakteristika B C D Tepelná spoušť Elektromagnetická spoušť Zkušební proud Vypínací doba Zkušební proud Vypínací doba I1 I2 t I4 I5 t 1,13xIn >=1hod. 3xIn >=0,1s 1,45xIn <1hod 5xIn <0,1s 1,13xIn >=1hod. 5xIn >=0,1s 1,45xIn <1hod 10xIn <0,1s 1,13xIn >=1hod. 10xIn >=0,1s 1,45xIn <1hod 20xIn <0,1s tab. 2 - doba přerušení nadproudu. Ampérsekundová vypínací charakteristika jističů poukazuje na dobu za kterou bude nadproud přerušen. Charakteristika B: 1. Rozvody které nepůsobí žádné proudové rázy (u domovních rozvodů - světla,zásuvky) 2. Zkratová spoušť In je nastavena 3 5 Charakteristika C: 1. Rozvody které způsobí proudové rázy (žárovkové skupiny,motory apod.) 2. Zkratová spoušť In je nastavena 6 9 Charakteristika D: 1. Rozvody které způsobí vysoké proudové rázy (transformátory,dvoupólové motory apod.) 2. Zkratová spoušť In je nastavena

31 obr. 4 - vypínací charakteristika B,C,D

32 Vnitřní odpory a zkratové výkony: na jeden pól (střední hodnoty),pro jmenovitý proud.u0=230 s dobou odpojení 0,4s v síti TN. Jmenovitý proud (A) Vnitřní odpor (mohm) Zkratový výkon (W) Maximální impedance poruch proud.smyčky (mohm) B C D 0, ,2-115,0 57,5 0, ,2-57,5 28,7 0, ,25-46,0 23,0 0, ,3 76,6 38,3 19,1 0, ,4 57,5 28,7 14, ,4 46,0 23,0 11,5 1, ,45 38,3 19,1 9,5 1, ,45 28,7 14,3 7, ,5 23,0 11,5 5, ,55 11,5 5,7 2, ,6 3,8 1, ,2 5,7 2,8 1, ,2 4,6 2,3 1, ,5 1,77 0, ,8 2 2,8 1,44 0, ,3 2,1 2,3 1,15 0, ,2 2,6 1,84 0,92 0, ,7 2,75 1,44 0,72 0, ,8 2,9 1,15 0,58 0, ,3 3,25 0,92 0,46 0, ,1 4,45 0,73 0,36 0,18 tab. 3 - vnitřní odpor,zkratový výkon,maximální impedance poruch proud.smyčky

33 5. KATALOG JISTIČŮ PRO DOMOVNÍ ROZVODY 5.1. Firmy OEZ Jističe od firmy OEZ pro domovní rozvody nesou označení:lsn,lse,lst tyto jističe jsou určeny k jištění obvodu před zkratem,přetížením a jmenovitými proudy od 0,2A do 125A.Základní konstrukční prvky jsou stejný: napěťové a podpěťové spouště,pomocné spínače propojovací lišty (podle DIN EN ),liší se jejich parametry a charakteristika LSN (vypínací charakteristika B,C,D); jištění do 63A 1) Páčka Dle barvy určuje jmenovitý proud přístroje Černá 0,2 1,6A ; 40A Červená 10A Růžová 2A Písková 13A Hnědá 4A Šedá 16A Zelená 6A Modrá 20A Světle zelená 8A Žlutá 25A Fialová 32A Bílá 50A Měděná 63A 2) Kombinovaná svorka K připojení propojovací lišty-vodiče 3) Horní vysouvací západka 4) Dolní západka DIN EN upevnění na lištu 5) Ukazatel stavu indikuje provozní stav Červená = zapnuto (on) Zelená = vypnuto (off) Výhoda: A)Doplňky a příslušenství : Možnost připojení s odpínači do 32A ; Možnost připojení s proudových chráničem OFI(OFE),LFI(LFE) dle katalogu OEZ. Uzamknutí,zaplombování v on/off poloze. B)Barevné rozlišení jmenovitého proudu na páčce přístroje Aplikace: bytová instalace,průmyslová sféra

34 Počet pólu 1, 1+N, 2, 3, 3+N Vypínací charakteristiky B,C,D Jmenovitý proud 0,2 63 A Jmenovité napětí 230/400 V a.c., 48 V d.c,220/440 V d.c Jmenovitá frekvence Hz Vypínací schopnost ČSN EN ka Vypínací schopnost ČSN EN ka (t > = 5ms) Připojovací průřez 0,5 25 mm2, 2x (0,5 10 mm2) Teplota okolí C Trvanlivost cyklů tab. 4 - parametry jističe LSN Jištění stejnosměrných obvodů: Je možné použít jističe typu LSN,LSN-DC které lze zapojit libovolně na svorky. LSN-DC Jmenovité napětí (220V d.c, 440V d.c).jsou vybaveny permanentními magnety.póly zdroje + - musí být zapojeny na svorky jističe shodně. LSN jističe podle pólu a schéma zapojení:

35 LST (vypínací charakteristika B,C,D); jištění do 125A 1) Testovací tlačítko K ověření funkce vybavovacího mechanismu 2) Dolní západka DIN EN upevnění na lištu 3) Páčka Dle barvy určuje jmenovitý proud přístroje: Černá 40A Stříbrná 80A Měděná 63A Bílá 50A Červená 100A Žlutá 125A 4) Ukazatel stavu indikuje provozní stav Červená = zapnuto (on) Zelená = vypnuto (off) Výhoda: A)Doplňky a příslušenství : Možnost testování funkce mechanismu zasunutím kolíku s označením test. Příslušenství:pomocné spínače,napěťové spouště,propojovací lišty. Možnost zaplombování v poloze on/off. B)Barevné rozlišení jmenovitého proudu na páčce přístroje. Aplikace: bytová instalace,průmyslová sféra Počet pólu 1, 2, 3, 3+N Vypínací charakteristiky B,C,D Jmenovitý proud A Jmenovité napětí 230/400 V a.c., 48 V d.c,220/440 V d.c Jmenovitá frekvence Hz Vypínací schopnost ČSN EN ka Vypínací schopnost ČSN EN ka (t > = 5ms) Připojovací průřez 1,5 25 mm2, 2x (0,5 10 mm2) Teplota okolí C tab. 5 - parametry jističe LST

36 Jištění stejnosměrných obvodů: Je možné použít jističe typu LST,LST-DC které lze zapojit libovolně na svorky. LST-DC Jmenovité napětí (440V d.c). Jsou vybaveny permanentními magnety. Póly zdroje + - musí být zapojeny na svorky jističe shodně LST jističe podle pólu a schéma zapojení: LSE (vypínací charakteristika B,C); jištění do 40A 1) Kombinovaná svorka K připojení propojovací lišty-vodiče 2) Horní vysunovací západka 3) Dolní vysunovací západka DIN EN upevnění na lištu Výhoda: Uzamknutí,zaplombování v on/off poloze. A)Doplňky a příslušenství : Možnost připojení s odpínači do 32A ; Možnost připojení s proudových chráničem OFI(OFE),LFI(LFE) dle katalogu OEZ. Aplikace: bytová instalace

37 Počet pólu 1, 3 Vypínací charakteristiky B,C Jmenovitý proud 6 40 A Jmenovité napětí 230/400 V a.c., 48 V d.c. Jmenovitá frekvence Hz Vypínací schopnost - ČSN EN ka Připojovací průřez 0,5 25 mm2, 2x (0,5 10 mm2) Teplota okolí C Trvanlivost cyklů tab. 6 - parametry jističe LSE LSE jističe podle pólu a schéma zapojení: 5.2. Firmy TRACON ELECTRIC (CZ) Jedná se o mateřskou maďarsko-německou společnost Tracon Budapešt Kft.,která má své dceřiné společnosti v České republice i na Slovensku. Firma je jedna z nejznámějších distributorů elektronických zařízení v Evropě. Jističe od firmy TRACON ELECTRIC pro domovní rozvody nesou označení:c60n,tdz a TDM,-který se od předchozích typů liší zvýšenou zkratovou odolností. Dále nabízí výkonové jističe KMH na ochranu výkonnějších elektrických zařízení vůči nadproudům a zkratům v rozvodových soustavách TNC,TNC-S,TNS,TT a IT

38 C60N (vypínací charakteristika B,C); jištění do 63A Výhoda: A)Doplňky a příslušenství : pomocné spínače,napěťové spouště,propojovací lišty. Aplikace: bytová instalace Počet pólu Vypínací charakteristiky Jmenovitý proud Jmenovité napětí Jmenovitá frekvence Vypínací schopnost Připojovací průřez Teplota okolí Elektrická životnost Mechanická životnost tab. 7 - parametry jističe C60N 1, 2, 3,1P+N = DPN B,C 3 63 A 230/400 V a.c 50 Hz 2 A 40 A ; 6 ka 50 A 63 A ; 4,5 ka 1 mm2. 25 mm C cyklů cyklů C60N jističe podle pólu a schéma zapojení:

39 TDZ vypínací charakteristika B,C,D); jištění do 63A Výhoda: A)Doplňky a příslušenství : pomocné spínače,napěťové spouště,propojovací lišty. Aplikace: bytová instalace Počet pólu 1, 2, 3, 4 Vypínací charakteristiky B,C,D Jmenovitý proud 1 63 A Jmenovité napětí 230/400 V a.c Jmenovitá frekvence 50 Hz Vypínací schopnost 1 A 63 A ; 6 ka Připojovací průřez 1 mm2. 25 mm2 Teplota okolí C Elektrická životnost cyklů Mechanická životnost cyklů tab. 8 - parametry jističe TDZ TDZ jističe podle pólu a schéma zapojení:

40 TDM (vypínací charakteristika B,C); jištění do 63A Výhoda: A)Doplňky a příslušenství : pomocné spínače,napěťové spouště,propojovací lišty B) Zkratová spoušť je charakterizována se z výšenou odolností vůči zkratu. Aplikace: bytová instalace, průmyslová sféra Počet pólu 1, 2, 3, 4 Vypínací charakteristiky B,C Jmenovitý proud 1 63 A Jmenovité napětí 230/400 V a.c Jmenovitá frekvence 50 Hz Vypínací schopnost 1 A 63 A ; 6 ka 50 A 63 A ; 6 ka Připojovací průřez 1 mm2. 25 mm2 Teplota okolí C Elektrická životnost cyklů Mechanická životnost cyklů tab. 9 - parametry jističe TDM TDM jističe podle pólu a schéma zapojení:

41 5.2.4.Výkonové jističe KMH (vypínací charakteristika C); jištění do 100A Výhoda: A)Doplňky a příslušenství - pomocné spínače,napěťové spouště,propojovací lišty B)Materiál pouzdra je:samozhašivý,nárazuvzdorný materiál,odolný vůči UV-záření. C)Signalizace vybavení:optický terčík s mechanickým pohonem. D)Vybavovací mechanismus: tepelná spoušť pro ochranu vůči přitížením, elektromagnetická spoušť pro ochranu vůči zkratům.u vícepólových typů se póly ovládají součastně. Aplikace: bytová instalace,průmyslová sféra Počet pólu 1, 2, 3, 4 Vypínací charakteristiky C Jmenovitý proud A Jmenovité napětí 230/400 V a.c Jmenovitá frekvence 50 Hz Vypínací schopnost 6 ka Způsob upevnění Lištu DIM 35/7,5 mm Teplota okolí C Elektrická životnost cyklů Mechanická životnost cyklů tab parametry jističe KMH KMH jističe podle pólu a schéma zapojení:

42 5.3. JISTIČE PRO DOMOVNÍ ROZVODY- OSTATNÍ FIRMY: Firma Bonega Česká společnost Bonega,založena v roce 1992 se zabývá výrobou, vývojem a prodejem elektroinstalačních materiálu a techniky. Kromě již zmíněných jističů P-E-P 6DPN, také firma uvedla na trh jističe P-E-P ve dvou provedení (6kA a 10kA),pod značením 6J a 10J. Jističe P-E-P-10J(6J) jsou v Evropě zatím nejrychlejší,nejbezpečnější a nejspolehlivější.vyhovují také zkratovým testům při 600V, kdy musí být dosaženo vypínací schopnosti minimálně 3kA(pro USA,Kanadu nebo speciální provozy). Rychlost vypnutí se pohybuje v rozmezí (3-5 ms),tedy přibližně rychlosti vypnutí tavné pojistky. Jmenovitý proud jističe lze u těchto rozeznat podle barevných páček. Jmenovité napětí: 1pólové ~ 230/400 V 50/60 Hz;3pólové ~ 400 V 50/60 Hz Živnost mechanická: >= cyklů Živnost elektrická: >= cyklů Patent:zhášející komora,vypínací mechanismus. Společnost dále nabízí : 1. Ekonomické jističe,se zančením EV- 6J. Jsou to jističe určeny pro bytovou výstavbu s hodnoty jmenovitého proudu 40A, vypínací schopností 6kA v charakteristice C. 2. Kombinovaný přístroj jistič-chránič PEP-10RCBO (10kA),do 32A Oscilogramy firmy Bonega Průběh napětí a proudu při zkratu "CO" v závislosti na čase u jističe BONEGA P-E-P 10 J (63 A) vis. Graf.3 Pozice "CO" stav,kdy jistič je vypnutý a zapíná se do zkratu (který je v samotném elektrickém okruhu). Z grafu je zřejmé,že rychlost jističe je 4,5 ms,při velmi příznivém průběhu napětí

43 graf. 3 - rychlost jističe P-E-P (J10)-63A,(zdroj:Bonega) graf. 4 - rychlost vypnutí konkurenčního jističe (zdroj:bonega) Poznámka:Z grafu je patrné,že rychlost vypnutí konkurenčního jističe je 10ms,tedy více jak dvojnásobný čas-při velmi nepříznivém průběhu napětí. Pro srovnání těchto jističů: Graf.5)

44 graf. 5 - rychlost vypnutí P-E-P-63A (zdroj:bonega) Firma Hager Společnost nabízí pro domovní rozvody jističe: S charakteristikou B,C; vypínací schopností: 4,5kA. Značeny: MY(jednopólový) ; MX (1,2,3,4 pólový,3+n). S jmenovitým proudem do (40A). S charakteristikou B,C; vypínací schopností: 6kA. Značeny: MC(jednopólový) ; MB (2,3,4 pólový,1+n). S jmenovitým proudem do (63A). S charakteristikou B,C; vypínací schopností: 10kA. Značeny: NC(2,3,4 pólový,1+n,3+n) ; NB (1,2,3,pólový). S jmenovitým proudem do (63A). S charakteristikou C; vypínací schopností: 10kA. Značeny: NM (1,2,3,4 pólový). S jmenovitým proudem do (80A,100A) S charakteristikou D; vypínací schopností: 10kA. Značeny: ND (1,2,3,4 pólový).s jmenovitým proudem do (63A) Firma Merlin Gerin Společnost nabízí pro domovní rozvody jističe pod názvem: Damae s jmenovitým proudem:6 až 40A;charakteristikou:B,C s jedním a třemi póly a vypínací schopností 6kA

45 5.4. VÝPOČTOVÝ PROGRAM SICHR 7.00 FIRMY OEZ Firma OEZ nabízí tento kreslící editor (výpočtový program),který je určen především pro elektroprojektanty,revizní techniky,ale je vhodný i ke studiu elektrotechniky na SŠ,VŠ. Program pracuje jak z jednofázovou tak s třífázovou sítí TNC-S a IT. Schéma se vytváří postupným vkládáním prvků jako (jističe,kabely atd.) do vybraného bodu. Vypočítají se zkratové proudy,úbytky napětí,oteplení kabelu při přetížení a omezené proudy omezujících přístrojů.určuje koeficient podle ČSN Charakteristiky rychlá,přehledná práce s přístroji, nastavení parametrů,zobrazení vypínacích charakteristik a provádí základní výpočty. Selektivita mezi dvěma přístroji zapojenými ve schématu za sebou vyhodnocuje mez selektivity. Impedance vypočítá maximální impedanci smyčky pro každý jistící přístroj a to podle již předepsaného času (0,2 0,4 0, s). Oproti programu SICHR 6.00 nabízí firma OEZ u programu SICHR 7.00 tyto novinky: 1. činitel soudobosti nově i u sběrnic, snadnější výpočet úbytků napětí 2. po vyhotovení přehledu parametrů a výpočtů se objeví okno s přehledem chybových hlášení 3. doplněno menu kopírovat / tisknout u panelu nastavení spouště a vypínací charakteristiky 4. doplněny nově nazkoušené hodnoty selektivity 5. doplněny nově nazkoušené možnosti předjištění odpínačů 6. doplněny Cd-Pb free pojistky, původní přemístěny do dříve vyráběných 7. doplněna spoušť U001 pro BL doplněny jističe Modeion BC160N s charakteristikou E 9. jističe BA511 přemístěny do dříve vyráběných 10. na panelu zdroje doplněn obrázek průběhu zkratového proudu 11. u vložených objektů lze měnit velikost písma 12. jednofázový zkratový proud se označuje Ik1", io1, ip1-45 -

46 obr. 5 - výpočtový program SICHR 7.00 Program na základě použitých prvků ve schématu provádí řadu kontrol a výpočtů. Kontroly se provádějí jako informační údaje černým písmem,ale pro případy ohrožující vložené prvky (např.překročení dovolené teploty kabelu)nebo funkci rozvodu,jsou vypisovány varovné zprávy červeně. Režim práce Rozumí se tomu jako typy zpracování specifických dat: A)Charakteristiky ; B)Impedance ; C)Selektivity A) Výsledky v režimu Vypínací charakteristika Ik počáteční rázový zkratový proud; ip nárazový zkratový proud. io omezený proud jistícím přístrojem; du úbytek napětí,vztažen k jmenovitému napětí sítě; R(R20),X složky výpočtových impedancí,u vedení při 20 C. I 2 t < k 2 S 2 uvádí hodnocení zkratového vedení

47 B) Výsledky v režimu Impedance Zs( s) = mohm Maximální hodnota impedance smyčky pro stanovený vypínací čas tv = s daná vypínací charakteristikou vypínacího přístroje. Zsv > Zs( s) Uvádí hodnocení mezi vypočtenou hodnotou impedanční smyčky projektovaného rozvodu a její maximálně dovolenou hodnotou. C)Výsledky v režimu Selektivita Selektivní působení mezi dvěma za sebou zapojenými jistícími přístroji,které mohou být i odděleny jinými prvky,např.transformátorem vedení apod.blesk vyjadřuje uvažované místo poruchy. Např. Plná selektivita vyjadřuje skutečnost,že při jakékoliv poruše za druhým přístrojem vypne právě tento přístroj

48 obr. 6 - vkládání jističů v programu SICHR 7.00 Při výběru jističe je zároveň znázorněn reálný nastavovací panel spouští. Při přepínání prvků se jejich změna okamžitě projeví na tvaru vypínací charakteristiky. Konečné nastavení proudu se ukáže v praporku po najetí kurzoru do středu přepínače pro nastavení reprodukovaného proudu

49 6. Závěr Práce poukazuje na problematiku jištění elektrického obvodu sítí nn u domovních rozvodů, pomocí jističů. Popisuje jakým způsobem lze zvolit vhodné ochranné zařízení a to díky jednotlivých parametrů,rozdělení,charakteristik a dalších poznatků,které obsahuje. Práce se především zaměřila na výrobce jistících přístrojů, kteří na českém elektrotechnickém trhu působí již řadu let.pro srovnání těchto výrobců popisuje zařízení (jističe),pro domovní rozvody,společností OEZ a TRACON ELECTRIC, přehled končí malou prezentací jističů rovněž známých společnosti, jako jsou: BONEGA,HAGER,MERLIN GERIN. Také se věnuje novým trendům,které tyto společnosti v posledním roce prezentují. Zmiňuje o kompaktních jističích řady MODEION,které společnost OEZ uvedla na trh.protože velká část těchto jističů je vhodnější především pro průmyslové rozvody, práce se jimi podrobněji nezabývá. Více se věnuje jističi pro bytové a domovní rozvody společnosti BONEGA, která představila jističe řady P-E-P,s mimořádnou rychlostí vypnutí od okamžiku zkratu až do jeho ukončení a kombinované jističe řady P-E-P 6DPN, s mimořádnou vypínací schopností 6kA. Práce rovněž přestavuje novou verzi výpočtového počítačového softwaru od společností OEZ,SICHR 7.00,který je určen pro tvorbu projektů,v oblasti elektrotechniky. Tento software pracuje pouze s databází přístrojů firmy OEZ,která tento výpočtový program vyvinula

50 7. Použitá literatura 1. Doc.Ing Jarmila Dědková,Csc.,Elektrotechnický seminář, VUT Brno, Doc.Ing Václav Vrána,Csc. ; Ing Václav Kolář Dimenzování,jištění elektrických vedení, VŠB-Ostrava, Firma TRACON ELECTRIC, Katalog síťové a elektroinstalační prvky, Firma OEZ, Manuál programu SICHR 7.00, Firma OEZ, Zpravodaj,jaro Jističe pro domovní rozvody, Katalog jističe P-E-P,DPN P-E-P,ekonomické jističe, Modulové přístroje, katalog jističů Merlin Gerin Damae, Vypínací charakteristiky,
