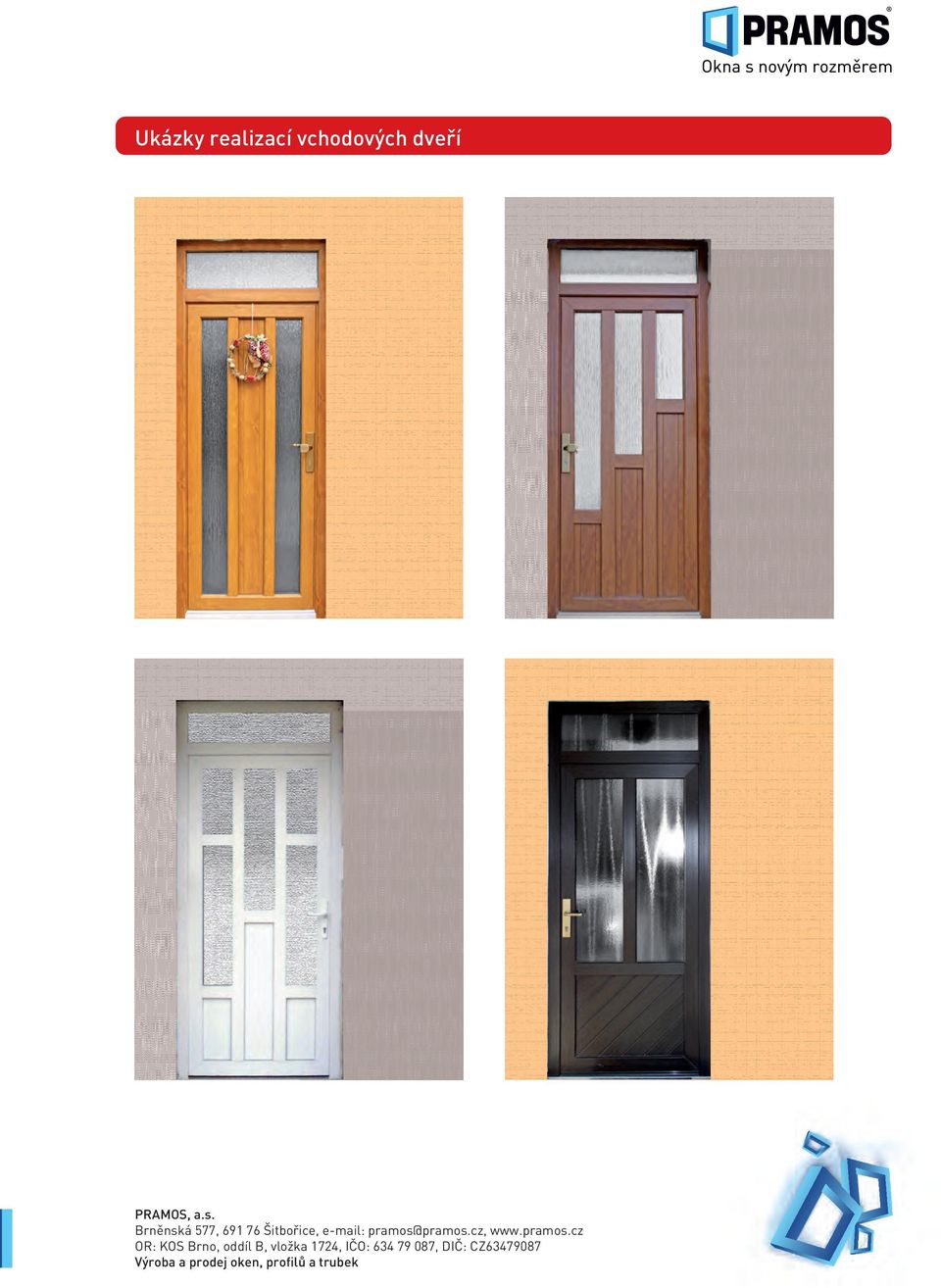

1 Katalog plastových dveří Obsah Základní informace o dveřním systému, konstrukce profilů, parametry Možnosti členění vchodových dveří, základní schematické zobrazení Vchodové dveře s lamelou výplně, 3D modelace, základní prvky dveří Ukázky realizací vchodových dveří

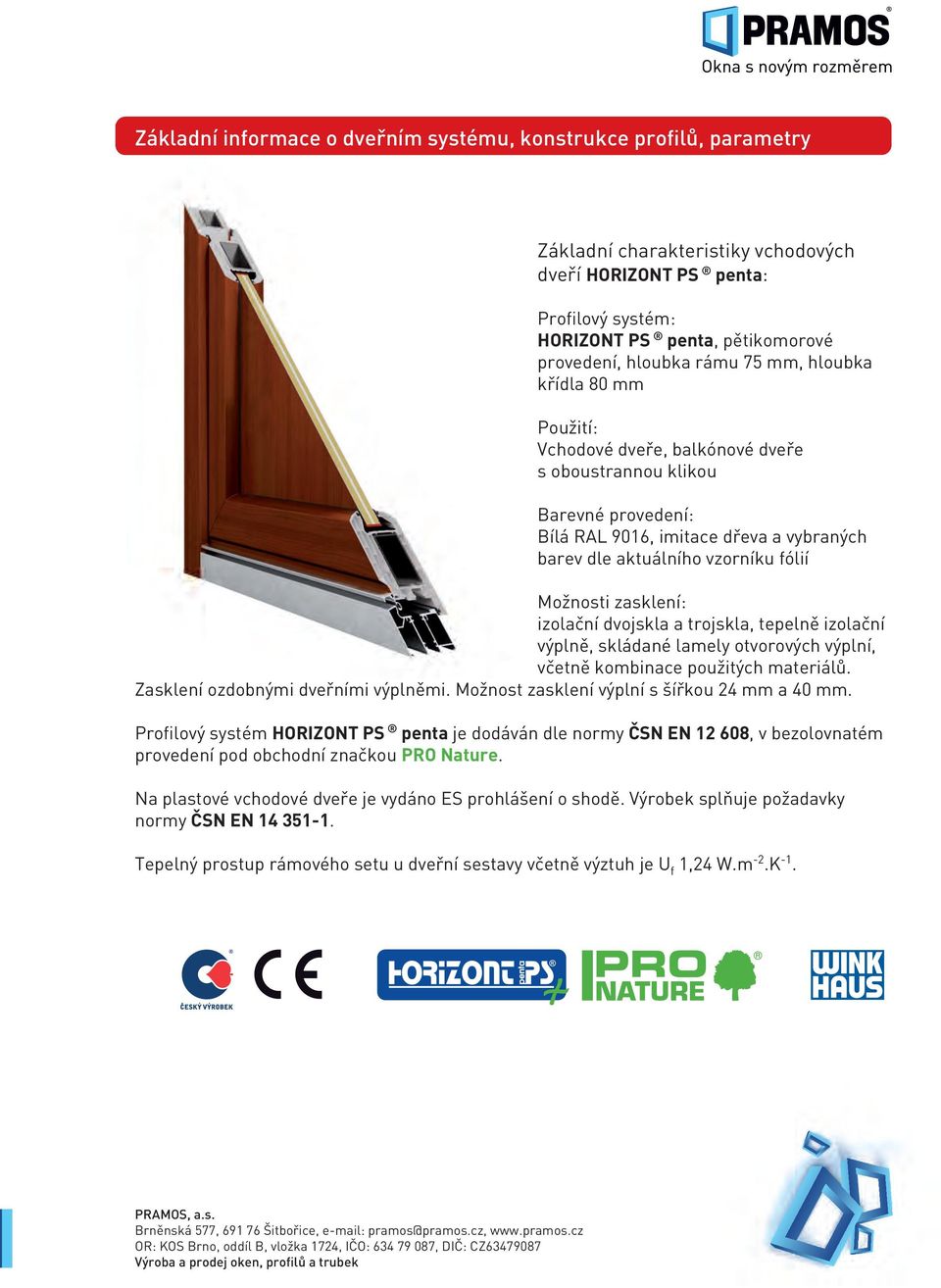

2 Základní informace o dveřním systému, konstrukce profilů, parametry Základní charakteristiky vchodových dveří HORIZONT PS penta: Profilový systém: HORIZONT PS penta, pětikomorové provedení, hloubka rámu 75 mm, hloubka křídla 80 mm Použití: Vchodové dveře, balkónové dveře s oboustrannou klikou Barevné provedení: Bílá RAL 9016, imitace dřeva a vybraných barev dle aktuálního vzorníku fólií Možnosti zasklení: izolační dvojskla a trojskla, tepelně izolační výplně, skládané lamely otvorových výplní, včetně kombinace použitých materiálů. Zasklení ozdobnými dveřními výplněmi. Možnost zasklení výplní s šířkou 24 mm a 40 mm. Profilový systém HORIZONT PS penta je dodáván dle normy ČSN EN , v bezolovnatém provedení pod obchodní značkou PRO Nature. Na plastové vchodové dveře je vydáno ES prohlášení o shodě. Výrobek splňuje požadavky normy ČSN EN Tepelný prostup rámového setu u dveřní sestavy včetně výztuh je U f 1,24 W.m -2.K -1.

3 Možnosti členění vchodových dveří, základní schematické vyobrazení typ A typ B typ C typ D typ E typ F typ G typ H typ I

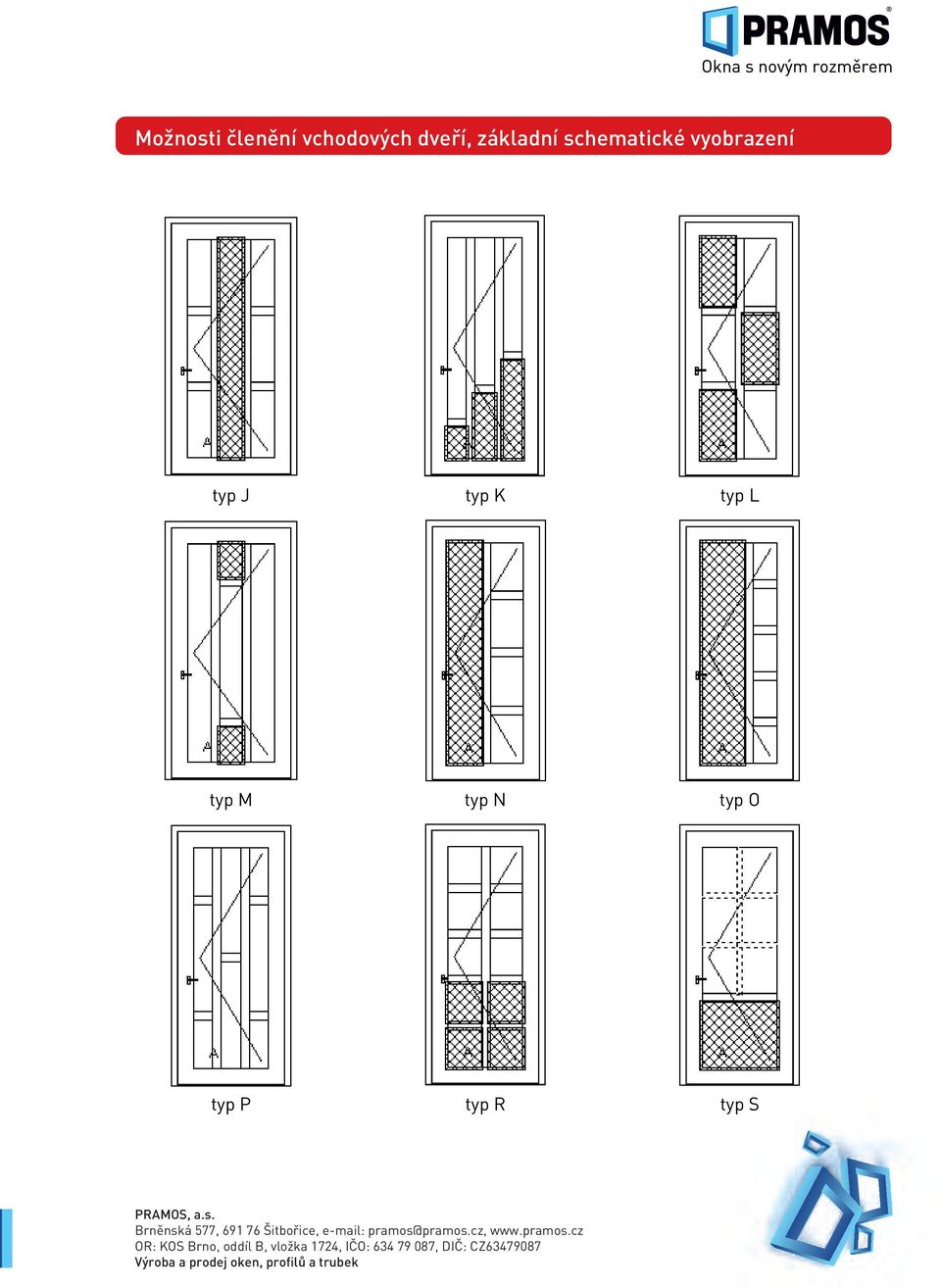

4 Možnosti členění vchodových dveří, základní schematické vyobrazení typ J typ K typ L typ M typ N typ O typ P typ R typ S

5 Možnosti členění vchodových dveří, základní schematické vyobrazení typ T typ U typ V typ X typ Y typ Z typ A2 typ B2 typ C2

6 Možnosti členění vchodových dveří, základní schematické vyobrazení typ D2 typ E2 typ F2 typ G2 typ H2 typ I2 typ J2 typk2 typ L2

7 Možnosti členění vchodových dveří, základní schematické vyobrazení typ M2 typ N2 typ O2 typ P2 typ R2

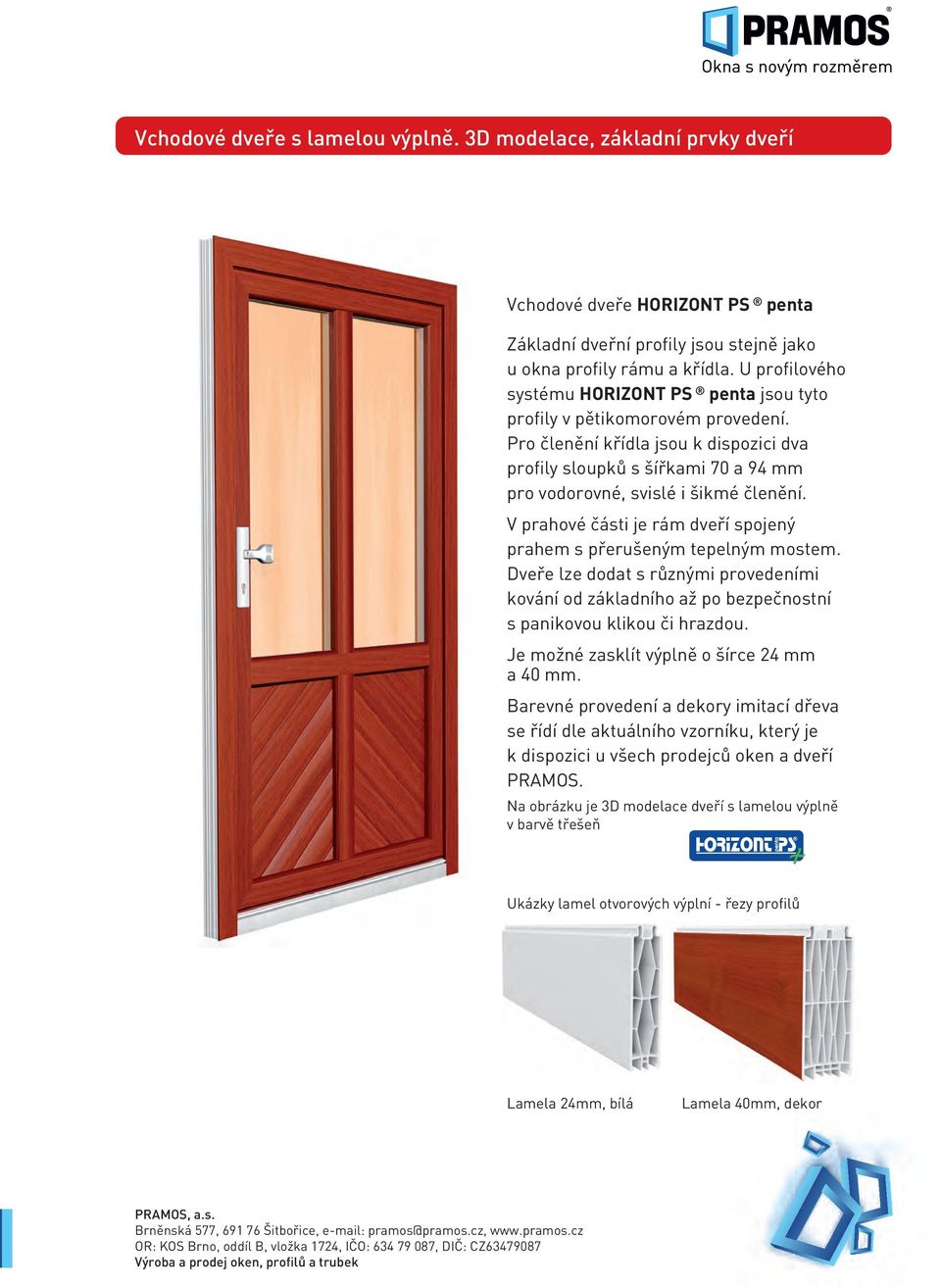

8 Vchodové dveře s lamelou výplně. 3D modelace, základní prvky dveří Vchodové dveře HORIZONT PS penta Základní dveřní profily jsou stejně jako u okna profily rámu a křídla. U profilového systému HORIZONT PS penta jsou tyto profily v pětikomorovém provedení. Pro členění křídla jsou k dispozici dva profily sloupků s šířkami 70 a 94 mm pro vodorovné, svislé i šikmé členění. V prahové části je rám dveří spojený prahem s přerušeným tepelným mostem. Dveře lze dodat s různými provedeními kování od základního až po bezpečnostní s panikovou klikou či hrazdou. Je možné zasklít výplně o šírce 24 mm a 40 mm. Barevné provedení a dekory imitací dřeva se řídí dle aktuálního vzorníku, který je k dispozici u všech prodejců oken a dveří PRAMOS. Na obrázku je 3D modelace dveří s lamelou výplně v barvě třešeň Ukázky lamel otvorových výplní - řezy profilů Lamela 24mm, bílá Lamela 40mm, dekor
