VENKOVNÍ ROLETY ROLETA DO PŘEKLADU. 1. Charakteristika výrobku. 2. Použití. 3. Popis výrobku. Technické listy

Transkript

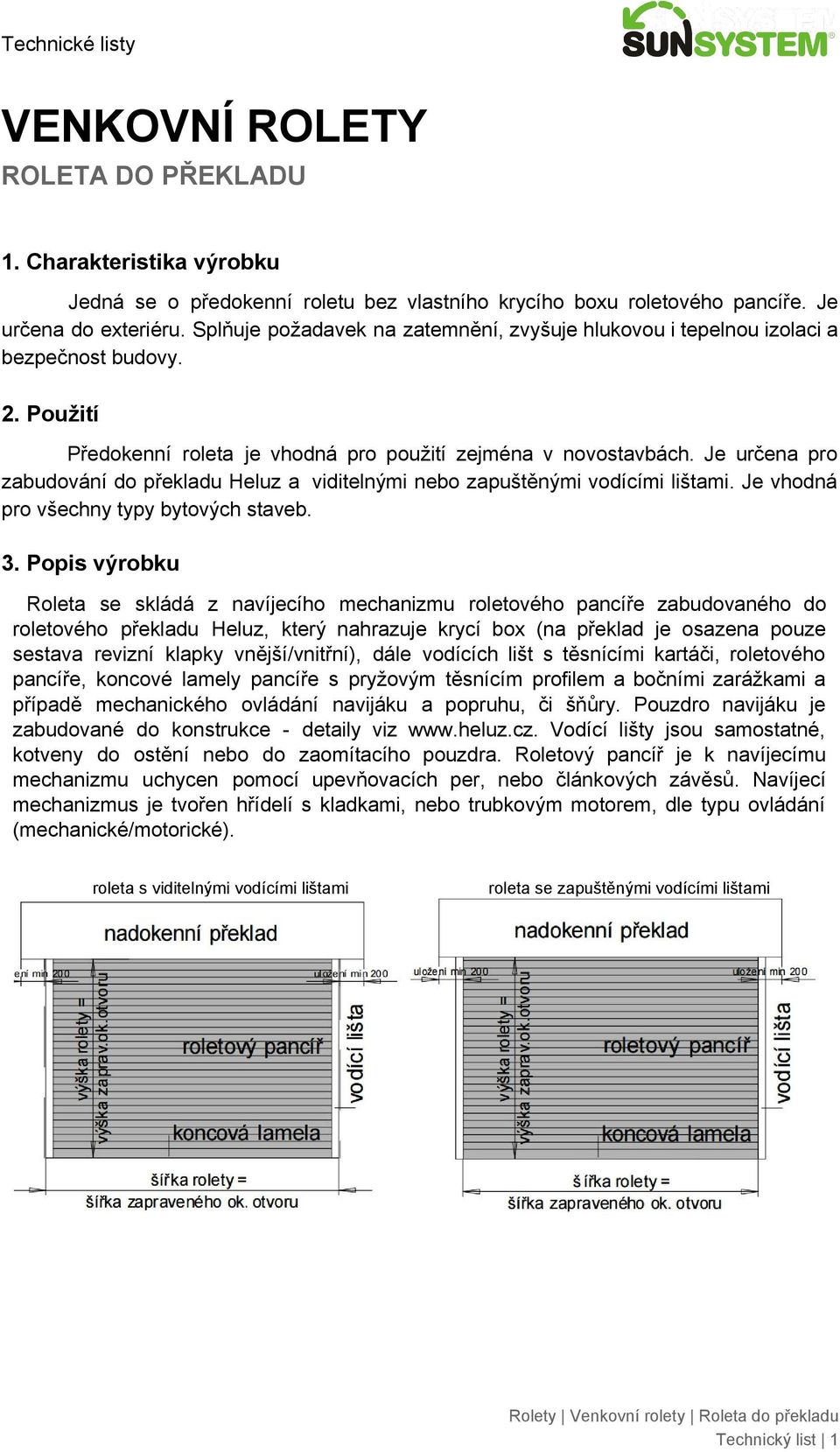

1 VENKOVNÍ ROLETY ROLETA DO PŘEKLADU 1. Charakteristika výrobku Jedná se o předokenní roletu bez vlastního krycího boxu roletového pancíře. Je určena do exteriéru. Splňuje požadavek na zatemnění, zvyšuje hlukovou i tepelnou izolaci a bezpečnost budovy. 2. Použití Předokenní roleta je vhodná pro použití zejména v novostavbách. Je určena pro zabudování do překladu Heluz a viditelnými nebo zapuštěnými vodícími lištami. Je vhodná pro všechny typy bytových staveb. 3. Popis výrobku Roleta se skládá z navíjecího mechanizmu roletového pancíře zabudovaného do roletového překladu Heluz, který nahrazuje krycí box (na překlad je osazena pouze sestava revizní klapky vnější/vnitřní), dále vodících lišt s těsnícími kartáči, roletového pancíře, koncové lamely pancíře s pryžovým těsnícím profilem a bočními zarážkami a případě mechanického ovládání navijáku a popruhu, či šňůry. Pouzdro navijáku je zabudované do konstrukce detaily viz Vodící lišty jsou samostatné, kotveny do ostění nebo do zaomítacího pouzdra. Roletový pancíř je k navíjecímu mechanizmu uchycen pomocí upevňovacích per, nebo článkových závěsů. Navíjecí mechanizmus je tvořen hřídelí s kladkami, nebo trubkovým motorem, dle typu ovládání (mechanické/motorické). roleta s viditelnými vodícími lištami roleta se zapuštěnými vodícími lištami Technický list 1

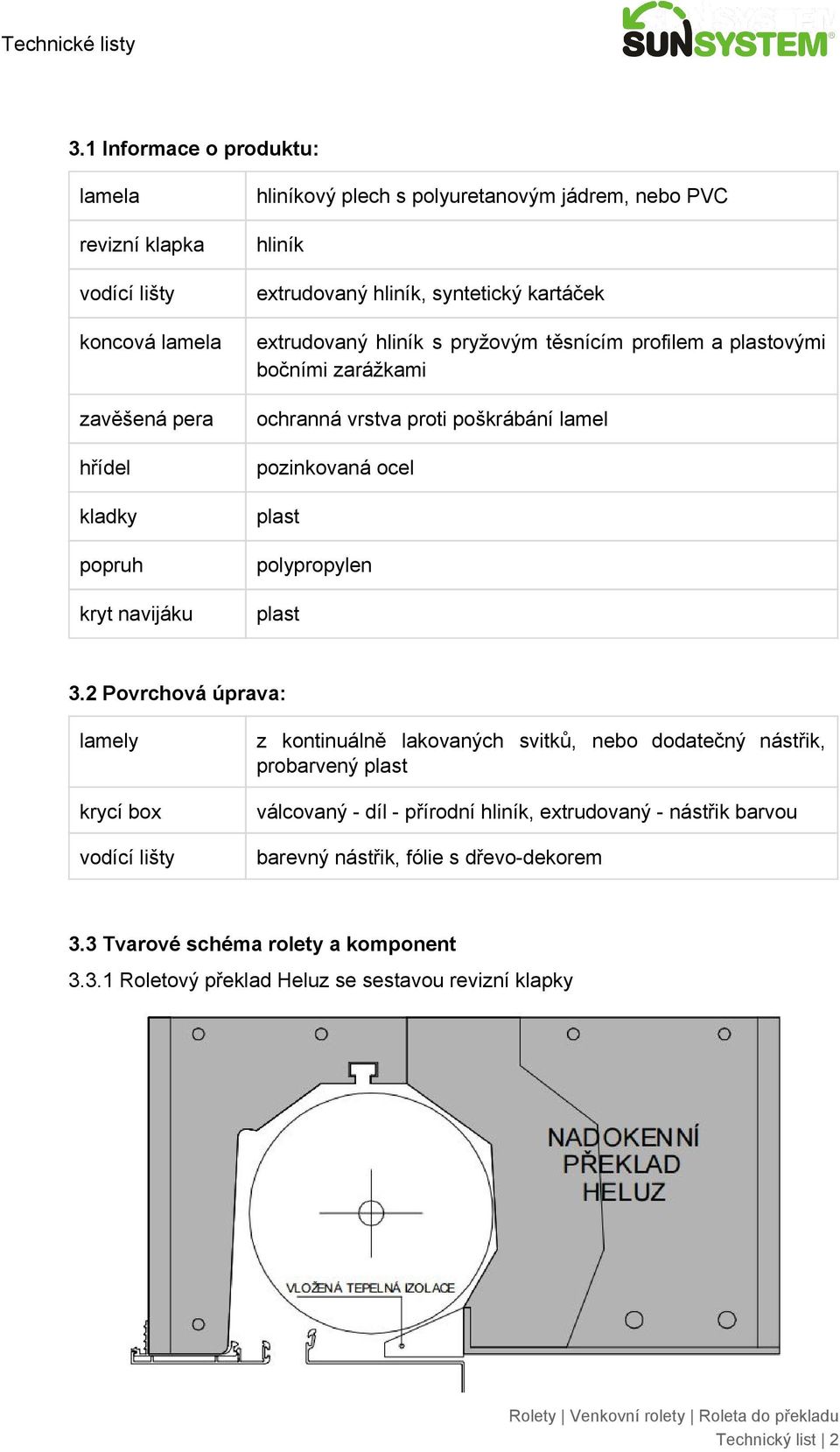

2 3.1 Informace o produktu: lamela revizní klapka vodící lišty koncová lamela zavěšená pera hřídel kladky popruh kryt navijáku hliníkový plech s polyuretanovým jádrem, nebo PVC hliník extrudovaný hliník, syntetický kartáček extrudovaný hliník s pryžovým těsnícím profilem a plastovými bočními zarážkami ochranná vrstva proti poškrábání lamel pozinkovaná ocel plast polypropylen plast 3.2 Povrchová úprava: lamely z kontinuálně lakovaných svitků, nebo dodatečný nástřik, probarvený plast krycí box vodící lišty válcovaný díl přírodní hliník, extrudovaný nástřik barvou barevný nástřik, fólie s dřevo dekorem 3.3 Tvarové schéma rolety a komponent Roletový překlad Heluz se sestavou revizní klapky Technický list 2

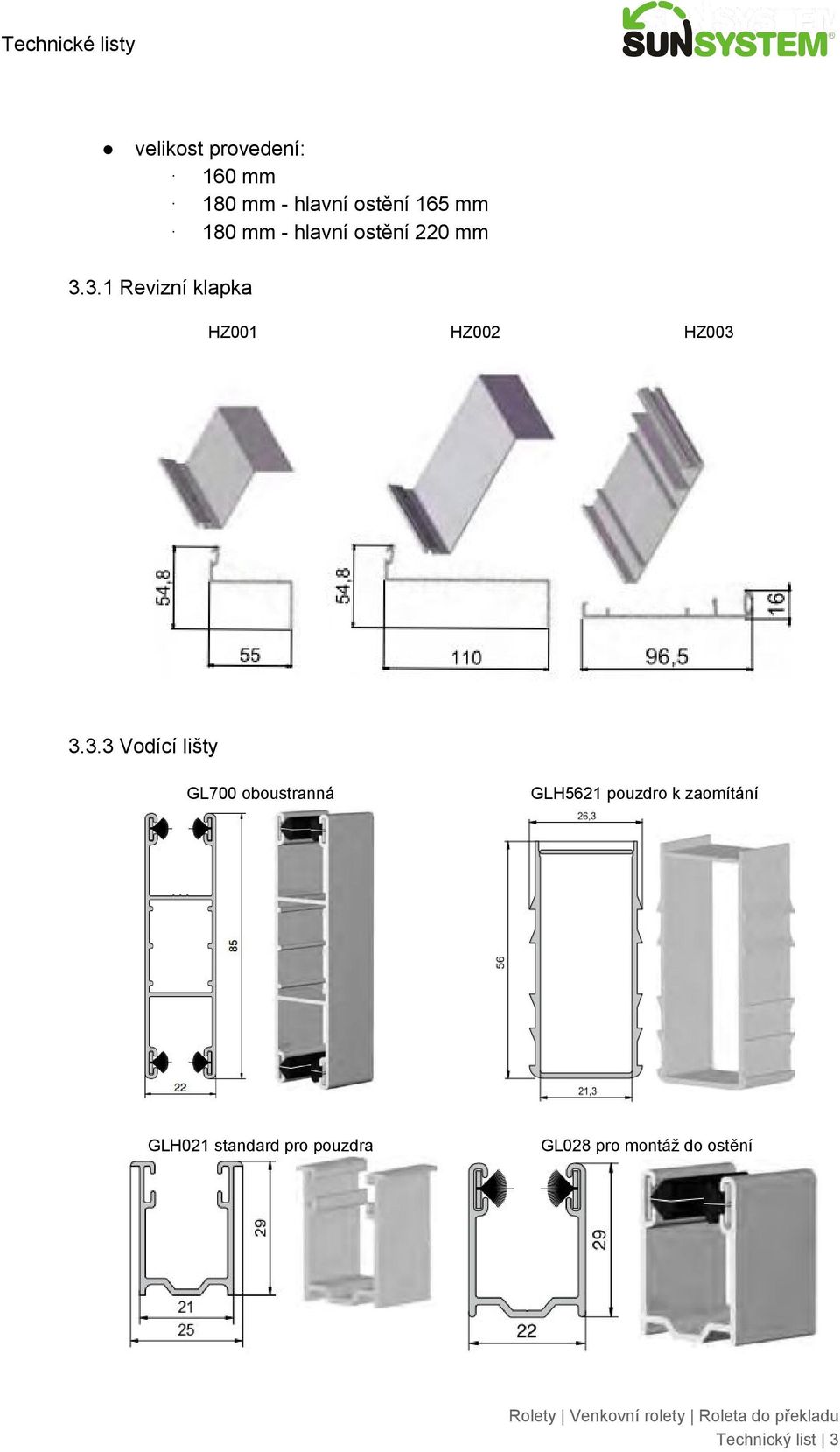

3 velikost provedení: 160 mm 180 mm hlavní ostění 165 mm 180 mm hlavní ostění 220 mm Revizní klapka HZ001 HZ002 HZ Vodící lišty GL700 oboustranná GLH5621 pouzdro k zaomítání GLH021 standard pro pouzdra GL028 pro montáž do ostění Technický list 3

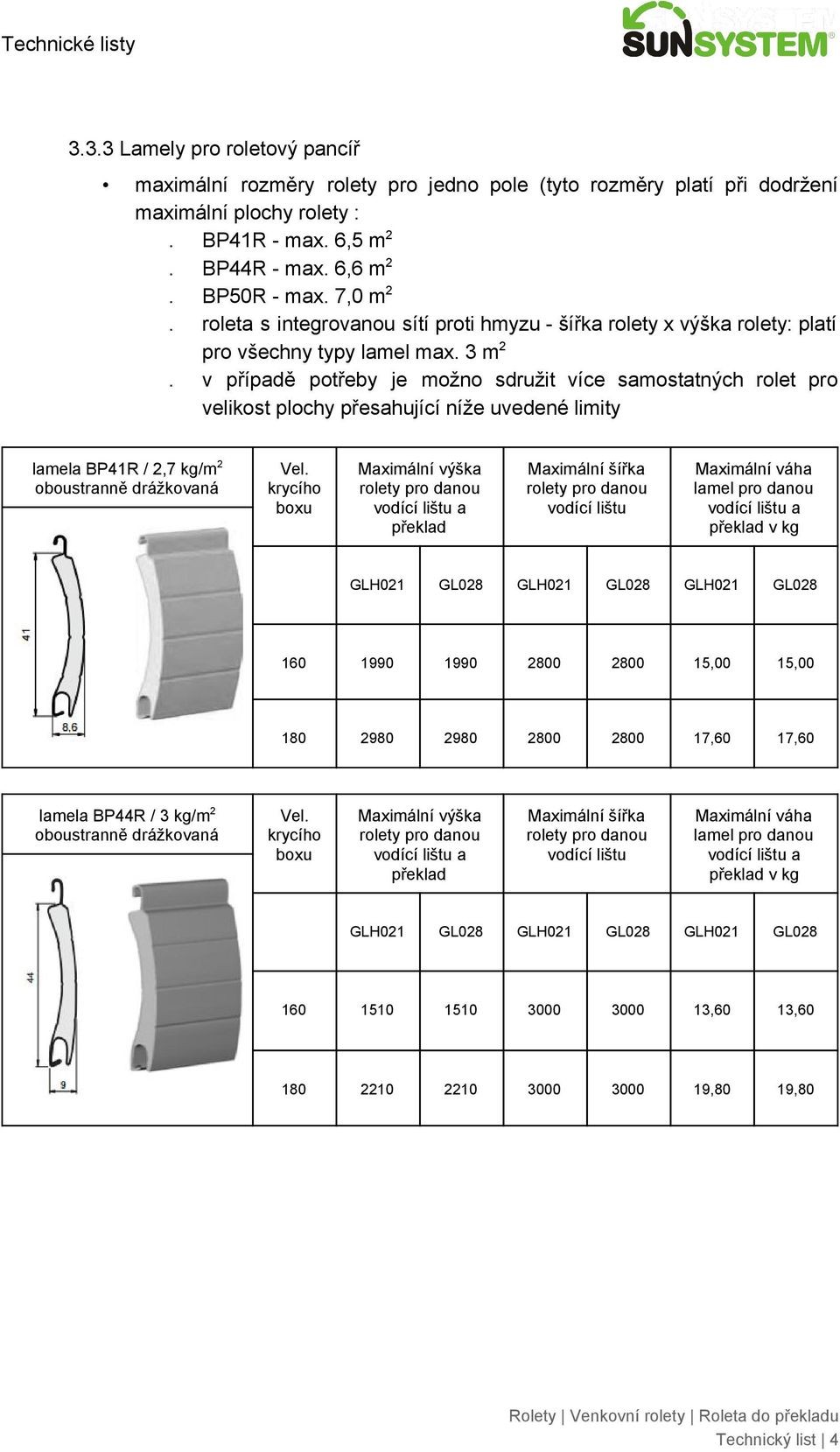

4 3.3.3 Lamely pro roletový pancíř maximální rozměry rolety pro jedno pole (tyto rozměry platí při dodržení maximální plochy rolety :. BP41R max. 6,5 m 2. BP44R max. 6,6 m 2. BP50R max. 7,0 m 2. roleta s integrovanou sítí proti hmyzu šířka rolety x výška rolety: platí pro všechny typy lamel max. 3 m 2. v případě potřeby je možno sdružit více samostatných rolet pro velikost plochy přesahující níže uvedené limity lamela BP41R / 2,7 kg/m 2 oboustranně drážkovaná Vel. krycího boxu Maximální výška překlad Maximální šířka vodící lištu Maximální váha lamel pro danou překlad v kg GLH021 GL028 GLH021 GL028 GLH021 GL ,00 15, ,60 17,60 lamela BP44R / 3 kg/m 2 oboustranně drážkovaná Vel. krycího boxu Maximální výška překlad Maximální šířka vodící lištu Maximální váha lamel pro danou překlad v kg GLH021 GL028 GLH021 GL028 GLH021 GL ,60 13, ,80 19,80 Technický list 4

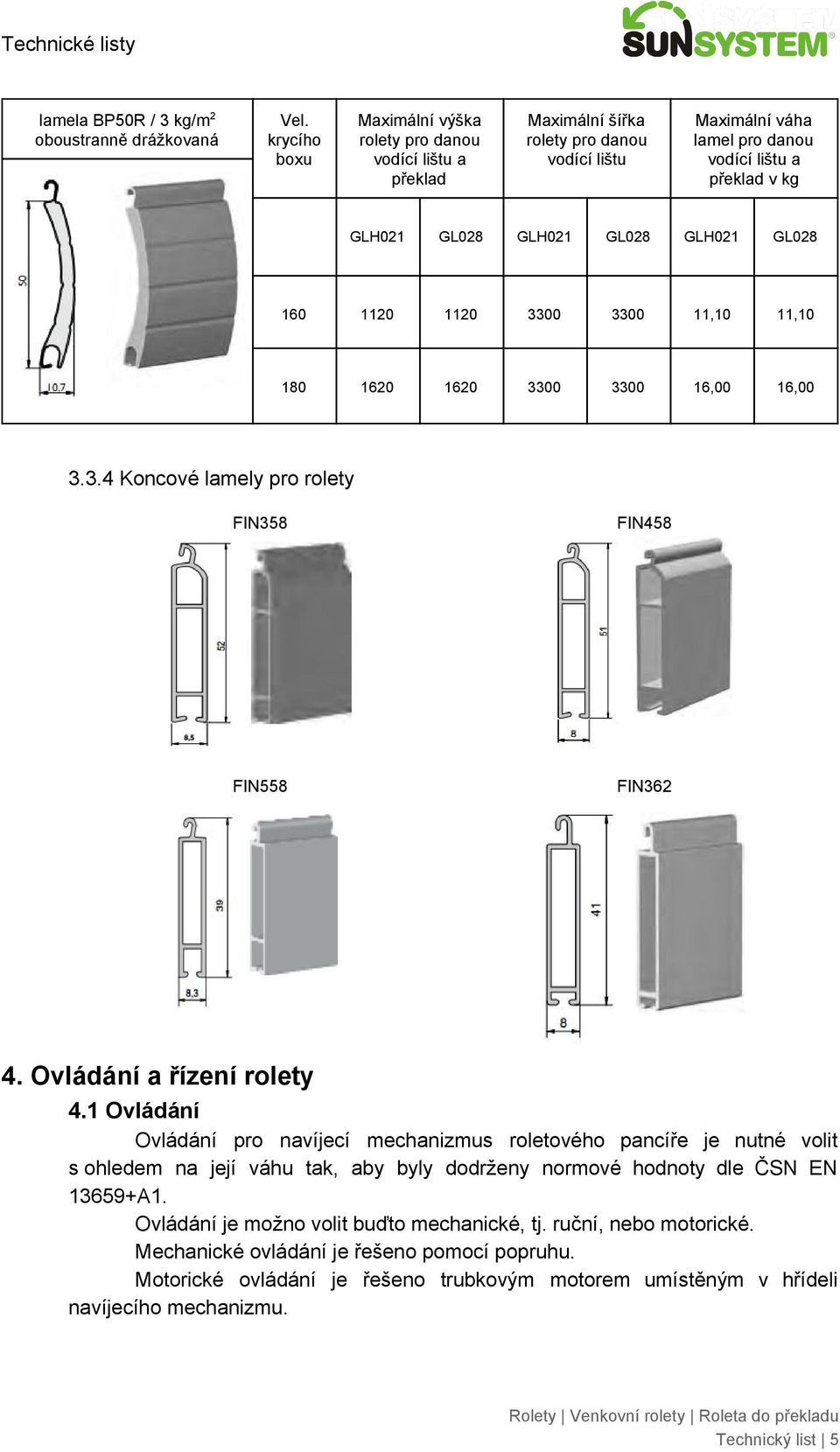

5 lamela BP50R / 3 kg/m 2 oboustranně drážkovaná Vel. krycího boxu Maximální výška překlad Maximální šířka vodící lištu Maximální váha lamel pro danou překlad v kg GLH021 GL028 GLH021 GL028 GLH021 GL ,10 11, ,00 16, Koncové lamely pro rolety FIN358 FIN458 FIN558 FIN Ovládání a řízení rolety 4.1 Ovládání Ovládání pro navíjecí mechanizmus roletového pancíře je nutné volit s ohledem na její váhu tak, aby byly dodrženy normové hodnoty dle ČSN EN A1. Ovládání je možno volit buďto mechanické, tj. ruční, nebo motorické. Mechanické ovládání je řešeno pomocí popruhu. Motorické ovládání je řešeno trubkovým motorem umístěným v hřídeli navíjecího mechanizmu. Technický list 5

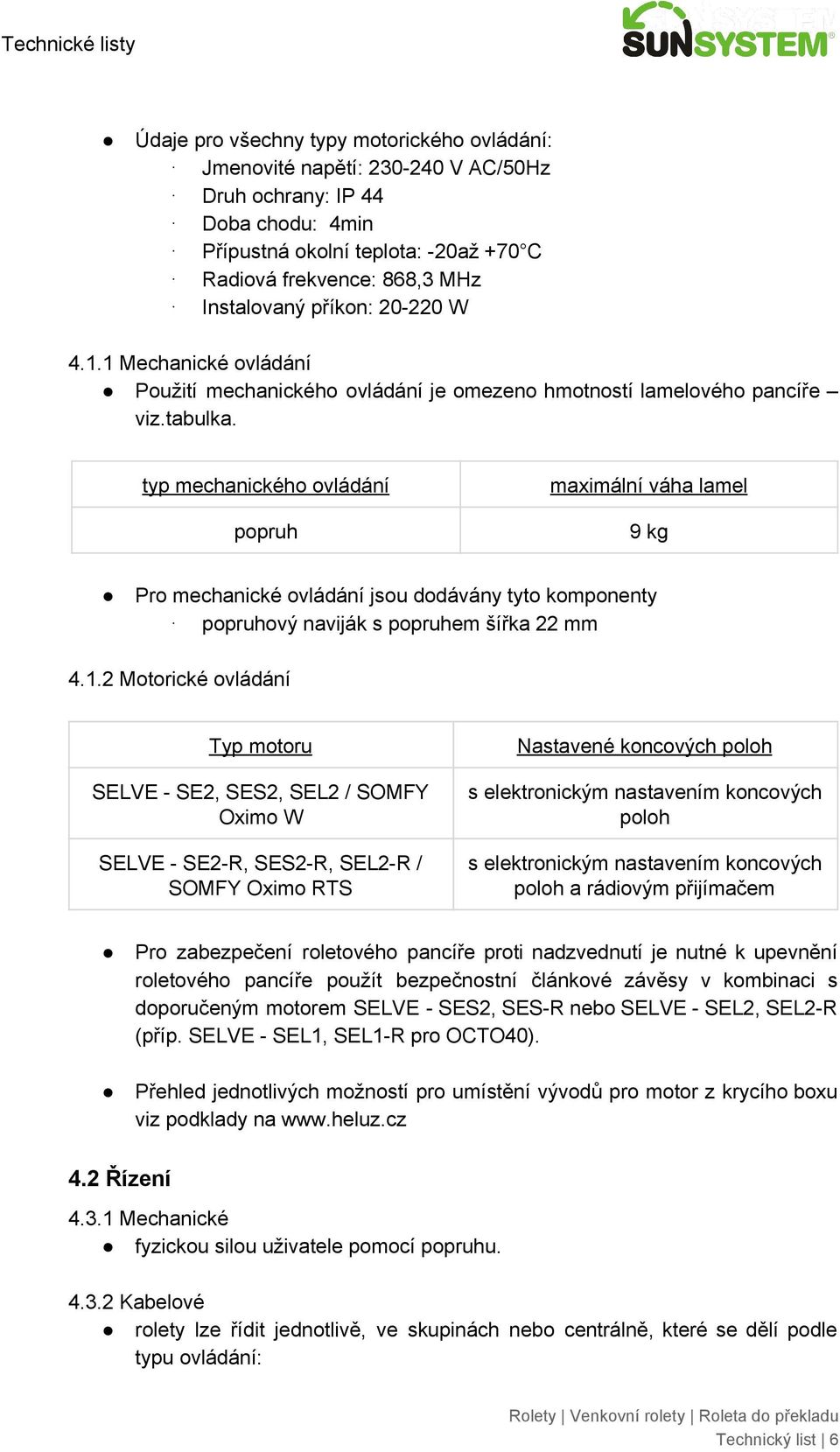

6 Údaje pro všechny typy motorického ovládání: Jmenovité napětí: V AC/50Hz Druh ochrany: IP 44 Doba chodu: 4min Přípustná okolní teplota: 20až +70 C Radiová frekvence: 868,3 MHz Instalovaný příkon: W Mechanické ovládání Použití mechanického ovládání je omezeno hmotností lamelového pancíře viz.tabulka. typ mechanického ovládání popruh maximální váha lamel 9 kg Pro mechanické ovládání jsou dodávány tyto komponenty popruhový naviják s popruhem šířka 22 mm Motorické ovládání Typ motoru SELVE SE2, SES2, SEL2 / SOMFY Oximo W SELVE SE2 R, SES2 R, SEL2 R / SOMFY Oximo RTS Nastavené koncových poloh s elektronickým nastavením koncových poloh s elektronickým nastavením koncových poloh a rádiovým přijímačem Pro zabezpečení roletového pancíře proti nadzvednutí je nutné k upevnění roletového pancíře použít bezpečnostní článkové závěsy v kombinaci s doporučeným motorem SELVE SES2, SES R nebo SELVE SEL2, SEL2 R (příp. SELVE SEL1, SEL1 R pro OCTO40). Přehled jednotlivých možností pro umístění vývodů pro motor z krycího boxu viz podklady na Řízení Mechanické fyzickou silou uživatele pomocí popruhu Kabelové rolety lze řídit jednotlivě, ve skupinách nebo centrálně, které se dělí podle typu ovládání: Technický list 6

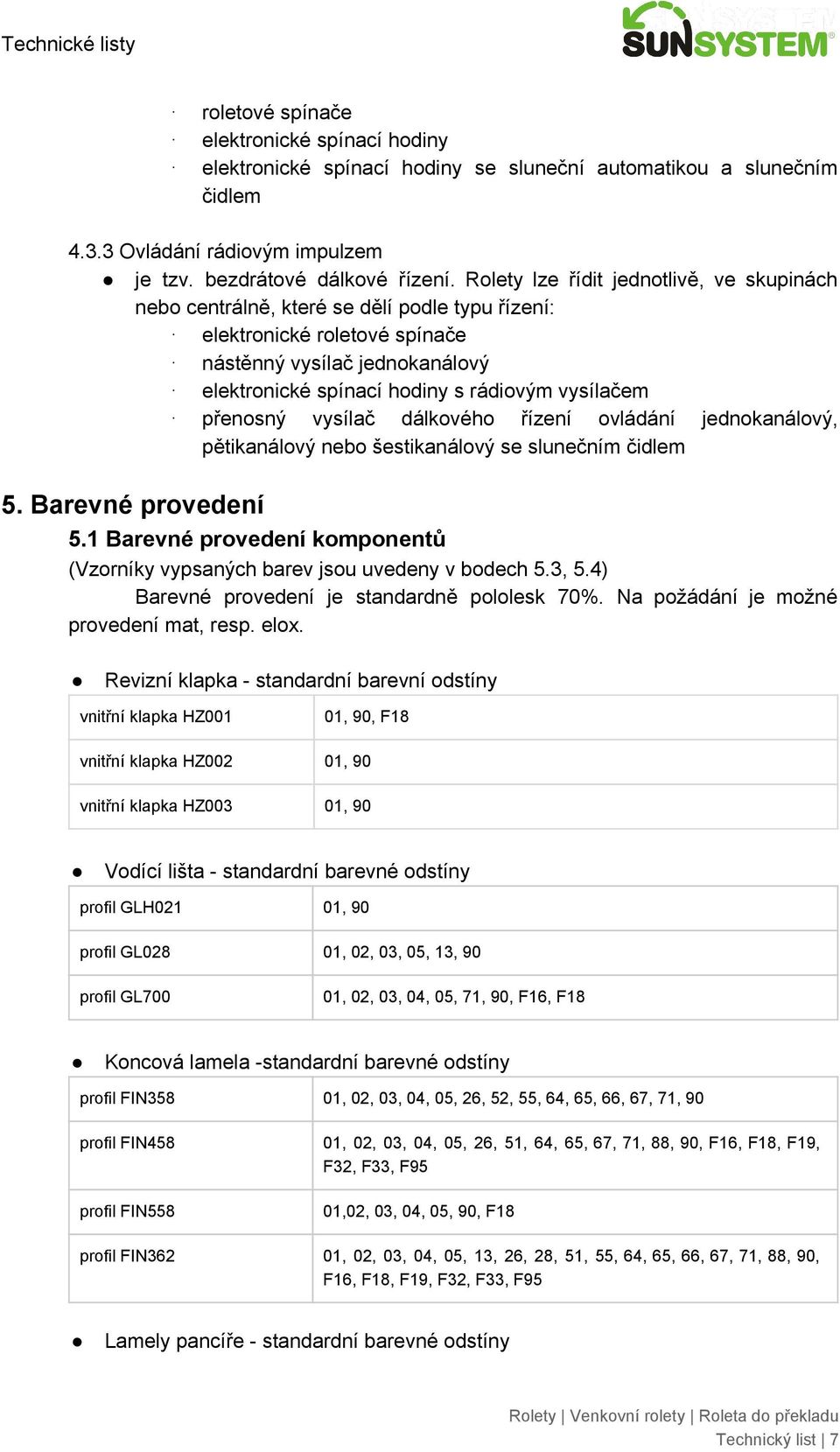

7 roletové spínače elektronické spínací hodiny elektronické spínací hodiny se sluneční automatikou a slunečním čidlem Ovládání rádiovým impulzem je tzv. bezdrátové dálkové řízení. Rolety lze řídit jednotlivě, ve skupinách nebo centrálně, které se dělí podle typu řízení: elektronické roletové spínače nástěnný vysílač jednokanálový elektronické spínací hodiny s rádiovým vysílačem přenosný vysílač dálkového řízení ovládání jednokanálový, pětikanálový nebo šestikanálový se slunečním čidlem 5. Barevné provedení 5.1 Barevné provedení komponentů (Vzorníky vypsaných barev jsou uvedeny v bodech 5.3, 5.4) Barevné provedení je standardně pololesk 70%. Na požádání je možné provedení mat, resp. elox. Revizní klapka standardní barevní odstíny vnitřní klapka HZ001 01, 90, F18 vnitřní klapka HZ002 01, 90 vnitřní klapka HZ003 01, 90 Vodící lišta standardní barevné odstíny profil GLH021 01, 90 profil GL028 01, 02, 03, 05, 13, 90 profil GL700 01, 02, 03, 04, 05, 71, 90, F16, F18 Koncová lamela standardní barevné odstíny profil FIN358 01, 02, 03, 04, 05, 26, 52, 55, 64, 65, 66, 67, 71, 90 profil FIN458 01, 02, 03, 04, 05, 26, 51, 64, 65, 67, 71, 88, 90, F16, F18, F19, F32, F33, F95 profil FIN558 01,02, 03, 04, 05, 90, F18 profil FIN362 01, 02, 03, 04, 05, 13, 26, 28, 51, 55, 64, 65, 66, 67, 71, 88, 90, F16, F18, F19, F32, F33, F95 Lamely pancíře standardní barevné odstíny Technický list 7

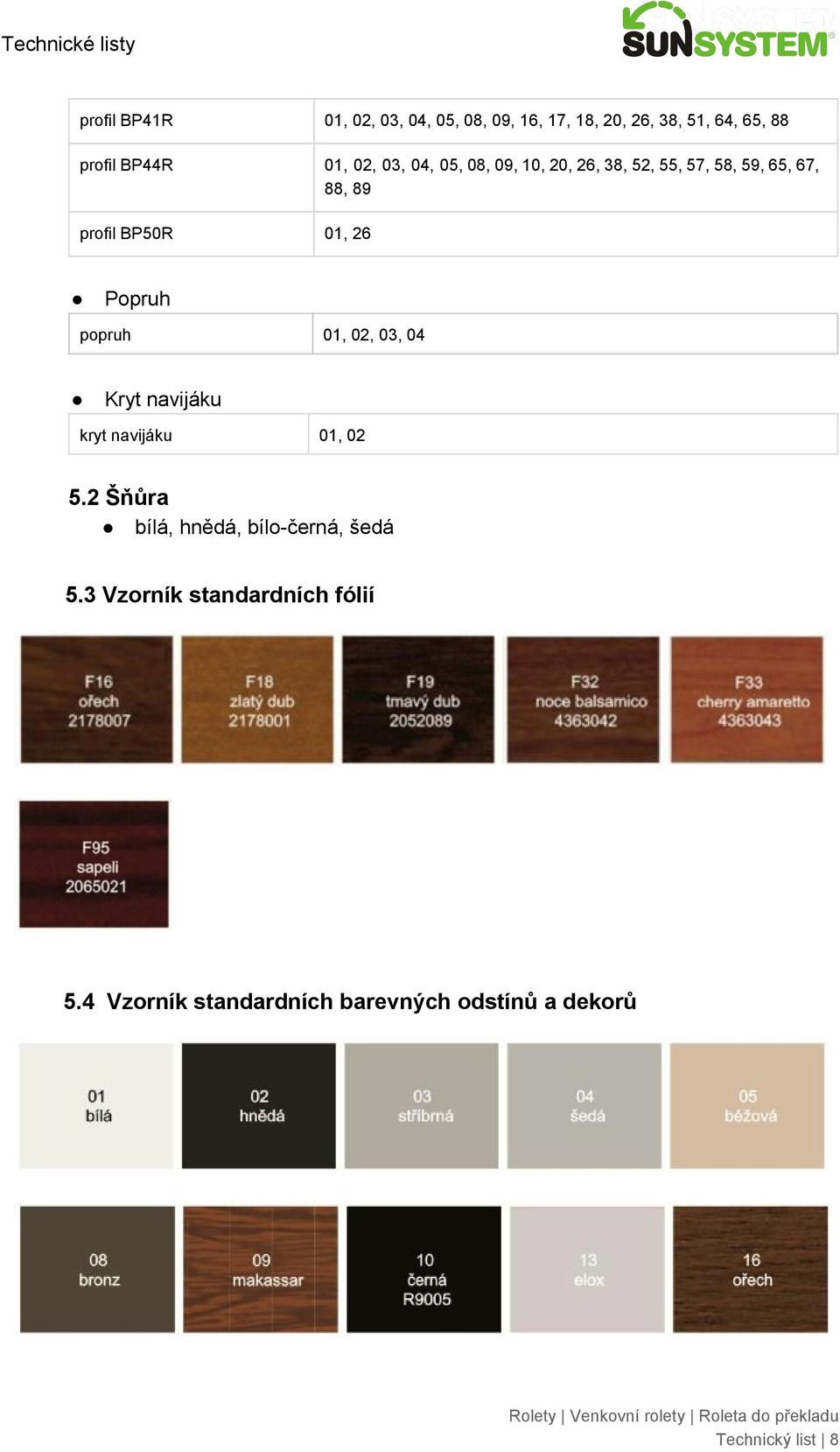

8 profil BP41R 01, 02, 03, 04, 05, 08, 09, 16, 17, 18, 20, 26, 38, 51, 64, 65, 88 profil BP44R 01, 02, 03, 04, 05, 08, 09, 10, 20, 26, 38, 52, 55, 57, 58, 59, 65, 67, 88, 89 profil BP50R 01, 26 Popruh popruh 01, 02, 03, 04 Kryt navijáku kryt navijáku 01, Šňůra bílá, hnědá, bílo černá, šedá 5.3 Vzorník standardních fólií 5.4 Vzorník standardních barevných odstínů a dekorů Technický list 8

9 Poznámka: Mimo barevných odstínů, imitací dřevo dekoru a folií s dřevo dekorem uvedených ve standardu Sun System, jsou za příplatek dodávány komponenty lakované v odstínech dle kompletního vzorníku RAL, resp. kašírované barevnou fólií nebo fólií s dřevo dekorem dle výběru. 6. Balení, transport a skladování Roleta je dodávána jako výrobek připravený k montáži. 7. Stavební připravenost pro montáž Osazená výplň otvoru, začištěné ostění a jiné navazující konstrukce. Dotažené trubkování elektroinstalace pro případ montáže clony s motorickým ovládáním. 8. Obsluha, užívání a údržba Bezúdržbová, pouze pravidelné čištění pomocí běžných čisticích prostředků. Technický list 9
