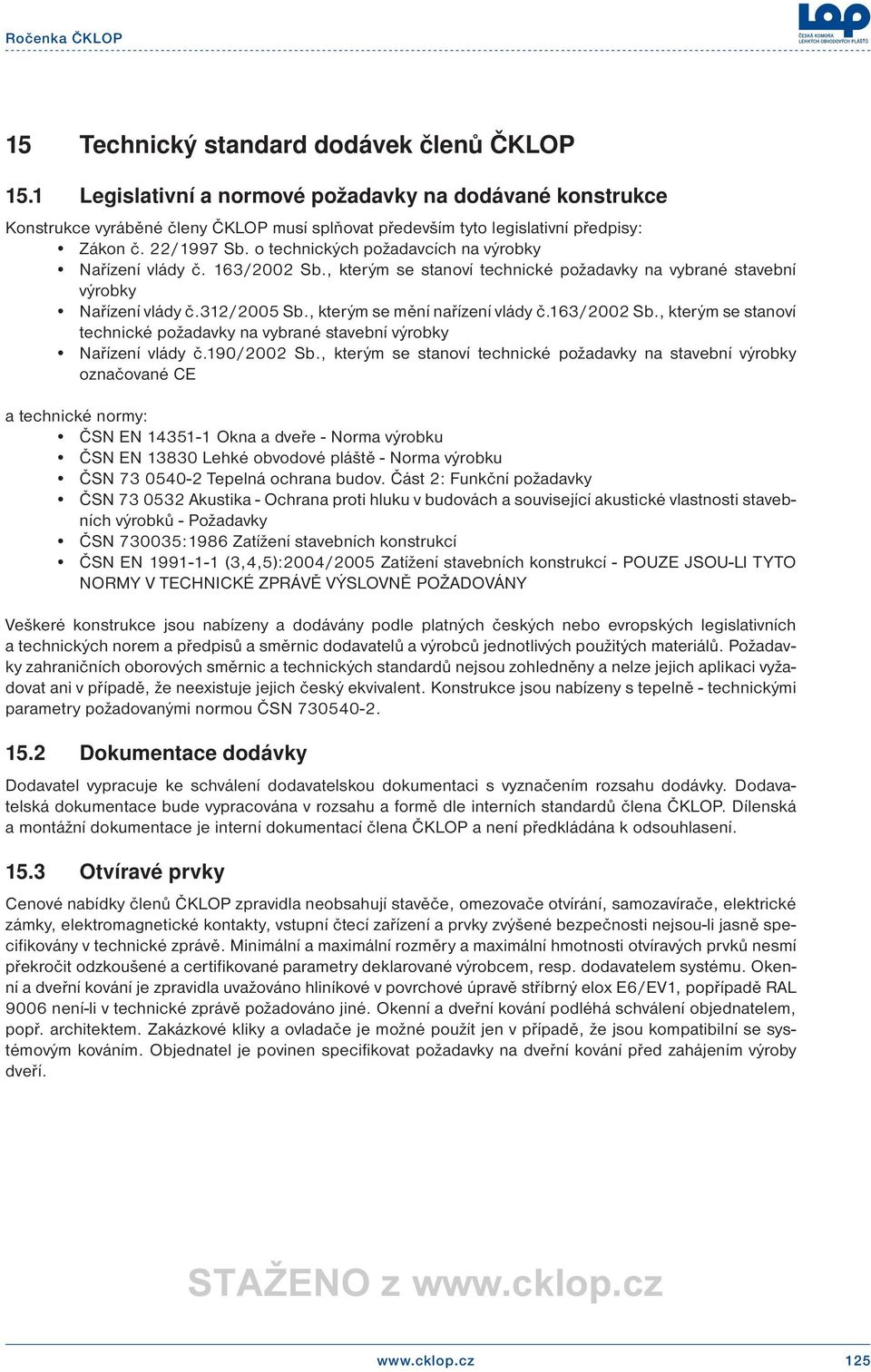

1 15 Technický standard dodávek členů ČKLOP 15.1 Legislativní a normové požadavky na dodávané konstrukce Konstrukce vyráběné členy ČKLOP musí splňovat především tyto legislativní předpisy: Zákon č. 22/1997 Sb. o technických požadavcích na výrobky Nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky Nařízení vlády č.312/2005 Sb., kterým se mění nařízení vlády č.163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky Nařízení vlády č.190/2002 Sb., kterým se stanoví technické požadavky na stavební výrobky označované CE a technické normy: ČSN EN Okna a dveře - Norma výrobku ČSN EN Lehké obvodové pláště - Norma výrobku ČSN Tepelná ochrana budov. Část 2: Funkční požadavky ČSN Akustika - Ochrana proti hluku v budovách a související akustické vlastnosti stavebních výrobků - Požadavky ČSN :1986 Zatížení stavebních konstrukcí ČSN EN (3,4,5):2004/2005 Zatížení stavebních konstrukcí - POUZE JSOU-LI TYTO NORMY V TECHNICKÉ ZPRÁVĚ VÝSLOVNĚ POŽADOVÁNY Veškeré konstrukce jsou nabízeny a dodávány podle platných českých nebo evropských legislativních a technických norem a předpisů a směrnic dodavatelů a výrobců jednotlivých použitých materiálů. Požadavky zahraničních oborových směrnic a technických standardů nejsou zohledněny a nelze jejich aplikaci vyžadovat ani v případě, že neexistuje jejich český ekvivalent. Konstrukce jsou nabízeny s tepelně - technickými parametry požadovanými normou ČSN Dokumentace dodávky Dodavatel vypracuje ke schválení dodavatelskou dokumentaci s vyznačením rozsahu dodávky. Dodavatelská dokumentace bude vypracována v rozsahu a formě dle interních standardů člena ČKLOP. Dílenská a montážní dokumentace je interní dokumentací člena ČKLOP a není předkládána k odsouhlasení Otvíravé prvky Cenové nabídky členů ČKLOP zpravidla neobsahují stavěče, omezovače otvírání, samozavírače, elektrické zámky, elektromagnetické kontakty, vstupní čtecí zařízení a prvky zvýšené bezpečnosti nejsou-li jasně specifikovány v technické zprávě. Minimální a maximální rozměry a maximální hmotnosti otvíravých prvků nesmí překročit odzkoušené a certifikované parametry deklarované výrobcem, resp. dodavatelem systému. Okenní a dveřní kování je zpravidla uvažováno hliníkové v povrchové úpravě stříbrný elox E6/EV1, popřípadě RAL 9006 není-li v technické zprávě požadováno jiné. Okenní a dveřní kování podléhá schválení objednatelem, popř. architektem. Zakázkové kliky a ovladače je možné použít jen v případě, že jsou kompatibilní se systémovým kováním. Objednatel je povinen specifikovat požadavky na dveřní kování před zahájením výroby dveří. 125

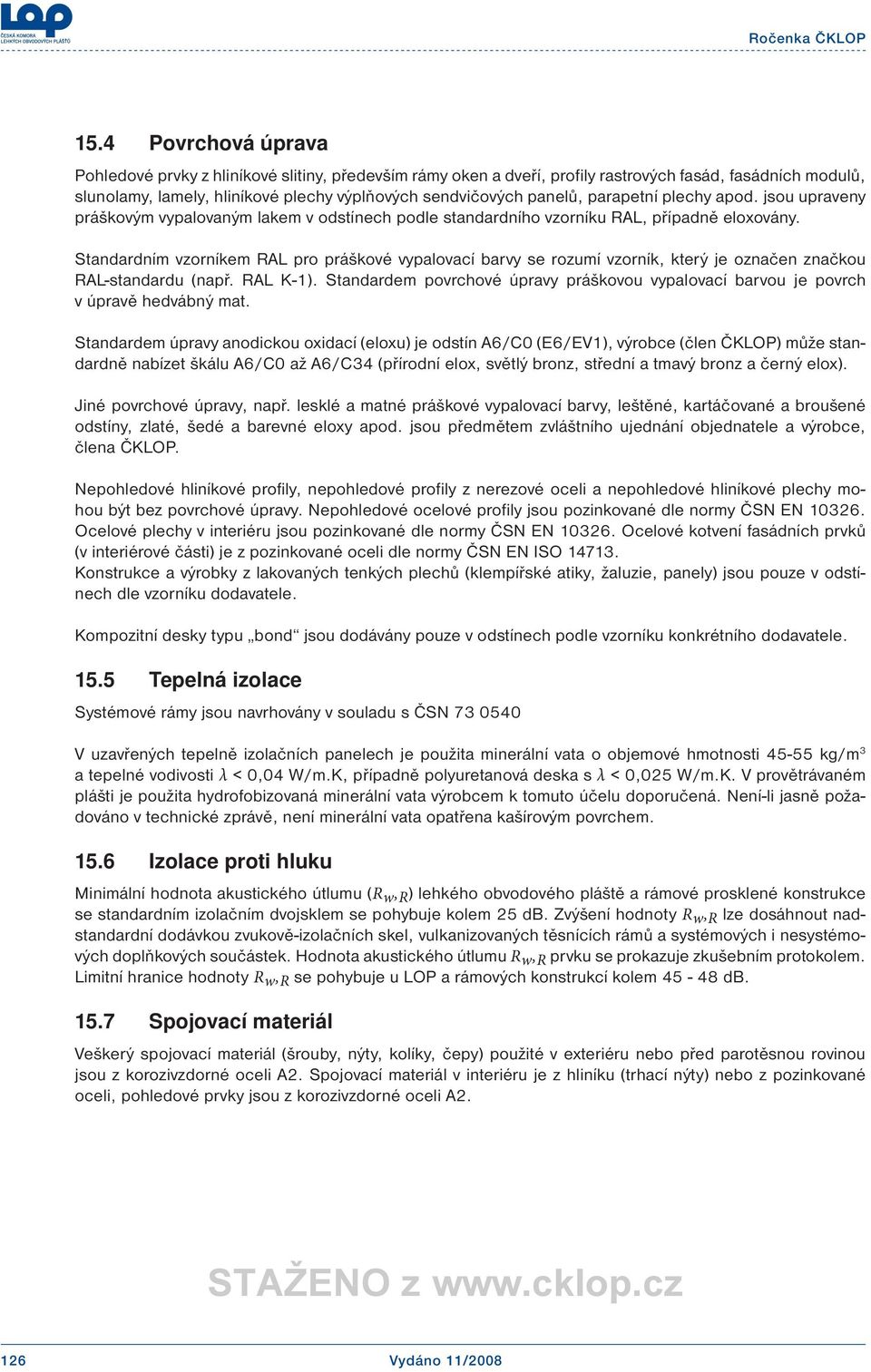

2 15.4 Povrchová úprava Pohledové prvky z hliníkové slitiny, především rámy oken a dveří, profily rastrových fasád, fasádních modulů, slunolamy, lamely, hliníkové plechy výplňových sendvičových panelů, parapetní plechy apod. jsou upraveny práškovým vypalovaným lakem v odstínech podle standardního vzorníku RAL, případně eloxovány. Standardním vzorníkem RAL pro práškové vypalovací barvy se rozumí vzorník, který je označen značkou RAL-standardu (např. RAL K-1). Standardem povrchové úpravy práškovou vypalovací barvou je povrch v úpravě hedvábný mat. Standardem úpravy anodickou oxidací (eloxu) je odstín A6/C0 (E6/EV1), výrobce (člen ČKLOP) může standardně nabízet škálu A6/C0 až A6/C34 (přírodní elox, světlý bronz, střední a tmavý bronz a černý elox). Jiné povrchové úpravy, např. lesklé a matné práškové vypalovací barvy, leštěné, kartáčované a broušené odstíny, zlaté, šedé a barevné eloxy apod. jsou předmětem zvláštního ujednání objednatele a výrobce, člena ČKLOP. Nepohledové hliníkové profily, nepohledové profily z nerezové oceli a nepohledové hliníkové plechy mohou být bez povrchové úpravy. Nepohledové ocelové profily jsou pozinkované dle normy ČSN EN Ocelové plechy v interiéru jsou pozinkované dle normy ČSN EN Ocelové kotvení fasádních prvků (v interiérové části) je z pozinkované oceli dle normy ČSN EN ISO Konstrukce a výrobky z lakovaných tenkých plechů (klempířské atiky, žaluzie, panely) jsou pouze v odstínech dle vzorníku dodavatele. Kompozitní desky typu bond jsou dodávány pouze v odstínech podle vzorníku konkrétního dodavatele Tepelná izolace Systémové rámy jsou navrhovány v souladu s ČSN V uzavřených tepelně izolačních panelech je použita minerální vata o objemové hmotnosti kg/m 3 a tepelné vodivosti λ < 0,04 W/m.K, případně polyuretanová deska s λ < 0,025 W/m.K. V provětrávaném plášti je použita hydrofobizovaná minerální vata výrobcem k tomuto účelu doporučená. Není-li jasně požadováno v technické zprávě, není minerální vata opatřena kašírovým povrchem Izolace proti hluku Minimální hodnota akustického útlumu (R w, R ) lehkého obvodového pláště a rámové prosklené konstrukce se standardním izolačním dvojsklem se pohybuje kolem 25 db. Zvýšení hodnoty R w, R lze dosáhnout nadstandardní dodávkou zvukově-izolačních skel, vulkanizovaných těsnících rámů a systémových i nesystémových doplňkových součástek. Hodnota akustického útlumu R w, R prvku se prokazuje zkušebním protokolem. Limitní hranice hodnoty R w, R se pohybuje u LOP a rámových konstrukcí kolem db Spojovací materiál Veškerý spojovací materiál (šrouby, nýty, kolíky, čepy) použité v exteriéru nebo před parotěsnou rovinou jsou z korozivzdorné oceli A2. Spojovací materiál v interiéru je z hliníku (trhací nýty) nebo z pozinkované oceli, pohledové prvky jsou z korozivzdorné oceli A Vydáno 11/2008

3 15.8 Antikorozní ochrana Antikorozní ochrana všech prvků je navržena pro korozní prostředí C3 v exteriéru a C1 v interiéru dle normy ČSN EN Zasklení Zasklení je standardně uvažováno izolačním dvojsklem s nerezovým nebo plastovým distančním rámečkem a naplněným argonem s U g 1,1 W/m 2. K (ve svislé poloze). Světelné a energetické parametry jsou dle zadání technické zprávy. Pokud nejsou světelné a energetické parametry v technické zprávě uvedeny je uvažováno s použitím základních tepelně izolačních dvojskel. Světelné a energetické parametry se mohou lišit od referenčního vzorku v závislosti na tloušťce tabulí. Tloušťka tabulí je dána statickým výpočtem. Bezpečnostní sklo je použito v souladu s platnou legislativou, jiné použití bezpečnostního skla (zvýšená bezpečnost proti vniknutí apod.) není v ceně, není-li jasně požadováno v technické zprávě. Cenová nabídka nezahrnuje provedení analýzy rizika termálního šoku a náklady vyplývající z této analýzy. Dodávané sklo splňuje především tyto technické normy: ČSN EN 572: Sklo ve stavebnictví - Základní výrobky ze sodnovápenatokřemičitého skla ČSN EN ISO 12543: Sklo ve stavebnictví - Vrstvené sklo a vrstvené bezpečnostní sklo ČSN EN 1096: Sklo ve stavebnictví - Sklo s povlakem ČSN EN 1863: Sklo ve stavebnictví - Tepelně zpevněné sodnovápenatokřemičité sklo ČSN EN 12150: Sklo ve stavebnictví -Tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo ČSN EN : Sklo ve stavebnictví - Prohřívané (HST) tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo ČSN EN 1279: Sklo ve stavebnictví - Izolační skla Kotvení Kotvy lehkého obvodového pláště mohou být systémové nebo objektové a jsou staticky navrženy a konstrukčně řešeny pro konkrétní projekt dodavatelem - členem ČKLOP. Upevnění kotev lehkého obvodového pláště na stavební konstrukci je provedeno ocelovými pozinkovanými hmoždinkami, případně kolejnicovým systémem Halfen (nutná součinnost dodavatele ŽB konstrukcí) a u systémů, které mají ozkoušeno kotvení jiné vždy v souladu s dokumentací a pokyny dodavatele systému. Statické posouzení kotvení je součástí prováděcí dokumentace dodavatele. Upevnění rámových konstrukcí je provedeno systémovými ocelovými pozinkovanými hmoždinkami nebo rámovými hmoždinkami. Použití chemických kotev je součástí cenové nabídky pouze byla-li nutnost jejich použití známa z podkladů pro vypracování CN. Okna jsou vždy kotvena mechanicky, polyuretanové pěny jsou z pohledu kotvení jen výplňový, nikoli kotvící prvek Plechové obklady Plechové obklady jsou z hliníkového plechu minimální tloušťky 2 mm lakovaného práškovým vypalovaným lakem nebo z tenkého (tl. 0,7 1,0 mm) hliníkového či ocelového pozinkovaného plechu lakovaného vícevrstvým lakem PVDF. Tloušťka plechu se volí podle místa použití, technologických předpisů a statických výpočtů. Protihluková ochrana fólií nebo nástřikem není součástí cenové nabídky, není-li jasně požadována v technické zprávě. 126

4 15.12 Uzavření spáry mezi stropní deskou a lehkým obvodovým pláštěm Součástí dodávky je utěsnění spáry proti pronikání kouře a šíření ohně ocelovým pozinkovaným plechem a minerální vatou, není-li odzkoušen jiný systém utěsnění spáry. Uzávěr nemá deklarovanou hodnotu akustického útlumu (minimální hodnota takto utěsněné spáry se pohybuje kolem 30 db) Napojení vnitřních konstrukcí k fasádnímu plášti Není-li jasně požadováno v technické zprávě, není součástí cenové nabídky napojení fasádního pláště na interiérové příčky, ostění, nadpraží, vnitřní parapety, podlahy a podhledy dobíhající k fasádnímu plášti. Prvky fasádního pláště mají v příčném směru maximální zvukový útlum 25 db. Dodatečné napojení vnitřních příček na sloupky fasádního pláště je možné (musí být odděleny dilatační spárou), ale dodatečné zvýšení vzduchové neprůzvučnosti není možné. Vnitřní parapety nejsou součástí dodávky, nejsou-li jasně požadovány v technické zprávě nebo výkazu dodávky Utěsnění připojovací spáry LOP, okenních a dveřních konstrukcí Zakončení po obvodu konstrukce na hrubou stavbu je vždy provedeno jako odolné proti větru, pronikání vody a páry. Dále splňuje požadavek na vzduchovou neprůzvučnost shodný s konstrukcí a tepelnou izolaci mezi exteriérem a interiérem. Z interiéru je uzavření provedeno buď parotěsnou folií tloušťky 0,7 mm na bázi butylu nebo průběžnými plechy nebo profily se spárami přelepenými butylovou páskou. Stavební konstrukce, ke které je prosklená konstrukce utěsněna, musí mít hladký a homogenní povrch (zajistí generální dodavatel), aby bylo možné fólii přilepit. Spára je tepelně utěsněna minerální vatou. Z vnějšího líce je uzavření provedeno hydroizolační fólií tloušťky 0,7 mm na bázi EPDM s řádově nižším difuzním odporem. Hydroizolační fólie je na horní hraně přilepena systémovým lepidlem na stavební konstrukci a pojištěna hliníkovým profilovým páskem se zatmelenou horní hranou proti zatečení vody. Na svislých spárách je fólie přilepena ke stavební konstrukci systémovým lepidlem v minimální ploše určené dodavatelem fólie Klempířské prvky Klempířské prvky jako součást dodávky fasádního pláště jsou realizovány podle ČSN (1987). Oplechování atik, parapetů a dalších plochých částí musí mít minimální sklon 3 podle článku 9. Okapnice musí mít přesah před svislé povrchy minimálně 30, resp. 50 mm podle článku 101 a svislé čelo okapnice musí mít výšku min. 40 mm a musí být zajištěno proti účinkům větru a deště. Oplechování u paty svislé plochy fasády musí mít výšku minimálně 120 mm podle článku 104. Plechy klempířských konstrukcí a všechny spojovací a připojovací prvky musí být z kovů, které se vzájemně neovlivňují elektrochemickou korozí. Klempířské prvky nad konstrukcemi z hliníku a jeho slitin nesmí být z kovů, jejichž oxidy, vyplavené dešťovou vodou, by způsobili chemickou korozi hliníkových konstrukcí Uzemnění fasád a elektrorozvody Uzemnění fasády a ochrana proti blesku není zahrnuta ve standardu ČKLOP. Standard dodávky výrobce - člena ČKLOP zahrnuje propojení v rámci konstrukce opláštění. Dodávka a montáž napájecích a ovládacích kabelů, napojení uzemnění apod. není zahrnuta. Přizemnění konstrukcí lehkých obvodových plášťů řeší projekt. Přizemnění konstrukcí je řešeno v normě ČSN Předpisy pro ochranu před bleskem a ČSN Uzemnění a ochranné vodiče (která nahrazuje kapitolu Uzemnění v ČSN ). 128 Vydáno 11/2008

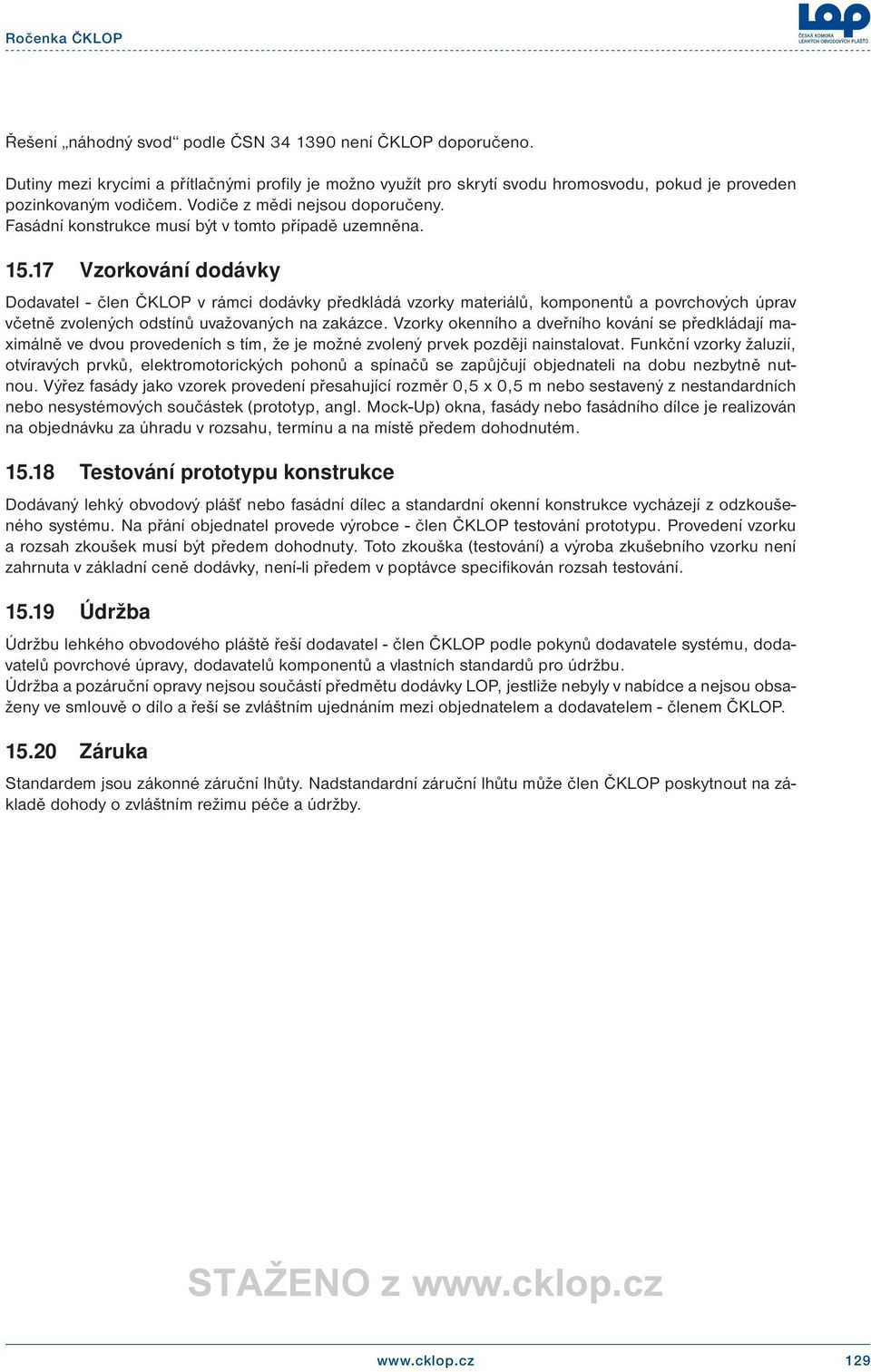

5 Řešení náhodný svod podle ČSN není ČKLOP doporučeno. Dutiny mezi krycími a přítlačnými profily je možno využít pro skrytí svodu hromosvodu, pokud je proveden pozinkovaným vodičem. Vodiče z mědi nejsou doporučeny. Fasádní konstrukce musí být v tomto případě uzemněna Vzorkování dodávky Dodavatel - člen ČKLOP v rámci dodávky předkládá vzorky materiálů, komponentů a povrchových úprav včetně zvolených odstínů uvažovaných na zakázce. Vzorky okenního a dveřního kování se předkládají maximálně ve dvou provedeních s tím, že je možné zvolený prvek později nainstalovat. Funkční vzorky žaluzií, otvíravých prvků, elektromotorických pohonů a spínačů se zapůjčují objednateli na dobu nezbytně nutnou. Výřez fasády jako vzorek provedení přesahující rozměr 0,5 x 0,5 m nebo sestavený z nestandardních nebo nesystémových součástek (prototyp, angl. Mock-Up) okna, fasády nebo fasádního dílce je realizován na objednávku za úhradu v rozsahu, termínu a na místě předem dohodnutém Testování prototypu konstrukce Dodávaný lehký obvodový plášť nebo fasádní dílec a standardní okenní konstrukce vycházejí z odzkoušeného systému. Na přání objednatel provede výrobce - člen ČKLOP testování prototypu. Provedení vzorku a rozsah zkoušek musí být předem dohodnuty. Toto zkouška (testování) a výroba zkušebního vzorku není zahrnuta v základní ceně dodávky, není-li předem v poptávce specifikován rozsah testování Údržba Údržbu lehkého obvodového pláště řeší dodavatel - člen ČKLOP podle pokynů dodavatele systému, dodavatelů povrchové úpravy, dodavatelů komponentů a vlastních standardů pro údržbu. Údržba a pozáruční opravy nejsou součástí předmětu dodávky LOP, jestliže nebyly v nabídce a nejsou obsaženy ve smlouvě o dílo a řeší se zvláštním ujednáním mezi objednatelem a dodavatelem - členem ČKLOP Záruka Standardem jsou zákonné záruční lhůty. Nadstandardní záruční lhůtu může člen ČKLOP poskytnout na základě dohody o zvláštním režimu péče a údržby. 129
