FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN

Transkript

1 Elektrická požární signalizace FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN Kombinace optických, teplotních a chemických senzorů s inteligentní vyhodnocovací elektronikou Vlastnosti hlásiče přizpůsobeny potřebám použití v místnostech Kompenzace znečištění v optické části a části pro měření plynu Díky dvěma integrovaným izolátorům je zachována funkce kruhového vedení LSN v případě přerušení vedení nebo zkratu Rozšířené systémové parametry technologie LSN improved Automatické hlásiče požáru řady 420 kombinují výhody zdokonalené technologie LSN s provozními charakteristikami osvědčených hlásičů požáru MAGIC.SENS, které se vyznačují vynikající přesností, rychlostí detekce a precizním provedením. Byly navrženy speciálně pro připojení k Modulární ústředně EPS FPA 5000 s podstatně zdokonalenými systémovými parametry sítě LSN. Integrované otočné přepínače umožňují snadné automatické nebo manuální adresování hlásičů, a to s automatickou detekcí nebo bez ní. Přehled systému Provozní režim FAP- OTC 420 FAP-OT 420 FAP- O 420(KKW ) FAH- T 420(KKW) Kombinovaný x x - - Optický x x x - Teplotní maximum x x - x Provozní režim Teplotní rozdíl Chemický (+ optický) Funkce x x - x x Technologie senzoru a zpracování signálu Jednotlivé senzory lze nakonfigurovat prostřednictvím sítě LSN pomocí časovače nebo manuálně. Všechny signály senzoru se nepřetržitě analyzují pomocí interní vyhodnocovací elektroniky a jsou vzájemně propojeny prostřednictvím vestavěného mikroprocesoru. Propojení mezi senzory také znamená, že kombinované hlásiče lze použít i tam, kde je během běžného provozu nutné očekávat výskyt slabého kouře, páry nebo prachu. Poplach se automaticky spustí pouze v případě, že kombinace signálů odpovídá kombinaci v naprogramování kódu pole zvoleného místa použití. Výsledkem je vyšší úroveň zabezpečení proti falešným poplachům. Navíc se analyzuje také časová křivka a signály poruchy hlásiče, což přináší zvýšenou spolehlivost detekce pro každý jednotlivý senzor.

2 2 FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN V případě optického a chemického senzoru je prahová hodnota odezvy (kompenzace zaprášení) aktivně upravována. Seřízení pro činitele extrémního rušení vyžaduje manuální nebo časovačem řízené vypnutí jednotlivých senzorů. Optický senzor (kouřový senzor) Optický senzor využívá metodu rozptýleného světla. Dioda LED vysílá světlo do měřicí komory, kde je světlo absorbováno labyrintovou strukturou. V případě požáru vstupuje kouř do měřicí komory a částečky kouře rozptylují světlo vyzařované diodou LED. Množství světla, které zasáhne fotodiodu, se převede na proporcionální elektrický signál. Teplotní senzor Termistor v odporové síti je využíván jako teplotní senzor; z něho konvertor A/D v pravidelných intervalech měří napětí závislé na teplotě. V závislosti na stanovené třídě hlásiče vyvolá teplotní senzor poplachový stav, pokud je překročena maximální teplota 54 C nebo 69 C (teplotní maximum) nebo pokud teplota stoupne během určité doby o stanovenou hodnotu (teplotní rozdíl). Chemický senzor (plynový senzor CO) Hlavní funkcí plynového senzoru je zachycení oxidu uhelnatého (CO), který vzniká v důsledku požáru. Detekuje však také vodík (H) a oxid dusnatý (NO). Signální hodnota senzoru proporcionálně odpovídá koncentraci plynu. Plynový senzor poskytuje další informace potřebné pro účinné potlačení klamných hodnot. V závislosti na životnosti plynového senzoru vypne hlásič FAP OTC 420 po pěti letech provozu senzor C. Nadále bude pracovat jako hlásič OT. Hlásič by měl být okamžitě vyměněn, aby byl schopen zachovat vyšší spolehlivost detekce poskytovanou hlásičem OTC. Vlastnosti technologie LSN improved Hlásiče požáru řady 420 nabízejí všechny funkce technologie LSN improved: flexibilní struktury sítí, včetně odboček T, bez dalších prvků, až 254 prvků s technologií LSN improved v jednom kruhovém nebo rozvětveném vedení, automatické nebo manuální adresování hlásičů volitelné pomocí otočného přepínače, v obou případech s automatickou detekcí nebo bez ní, napájení připojených prvků přes sběrnici sítě LSN až do 300 ma, možnost použití nestíněného kabelu pro připojení hlásiče požáru, délka kabelu až m, zpětná kompatibilita se stávajícími systémy LSN a ústřednami. Funkce LSN Zobrazení provozních dat Hlásiče FAP/FAH 420 navíc nabízejí všechny tradiční výhody technologie sítě LSN. Ke změně charakteristických parametrů detekce pro použití v příslušné místnosti lze použít software RPS nebo WinPara. Každý nakonfigurovaný hlásič, s výjimkou typů KKW, může navíc poskytnout následující data: sériové číslo, stupeň znečištění optické části, provozní dobu, analogové hodnoty proudu. Mezi analogové hodnoty patří: hodnoty optického systému: aktuální hodnota naměřená senzorem rozptýleného světla rozsah měření je lineární a zahrnuje hodnoty od 170 (nový) po 700 (znečištěný), znečištění: hodnota znečištění zobrazuje, jak se aktuální hodnota znečištění zvýšila v porovnání s původním stavem, hodnota CO: zobrazení aktuální naměřené hodnoty (maximálně 550). Vlastní sledování technologie senzoru Senzor je vybaven vlastním sledováním. Na ústředně EPS jsou signalizovány následující chyby: signalizace poruchy v případě selhání elektroniky hlásiče, nepřetržité zobrazení úrovně znečištění během provozu, signalizace poruchy v případě zjištění silného znečištění (místo spuštění falešného poplachu). Integrované oddělovací prvky zajišťují funkční spolehlivost kruhového vedení LSN v případě přerušení vedení nebo zkratu. V případě poplachu se do ústředny EPS přenese identifikace jednotlivého hlásiče. Další provozní vlastnosti Hlásiče jsou vybaveny labyrintem odpuzujícím prach a konstrukcí s víčkem. Indikace poplachu hlásiče má formu červeného blikajícího indikátoru LED, který je dobře viditelný v úhlu 360. Je možné aktivovat vzdálený externí paralelní indikátor. Stabilní a robustní patici hlásiče už není nutné směrovat, protože jednotlivé displeje jsou umístěny ve středu. Integrované odlehčení napnutí mezipodlahových kabelů zabraňuje vytažení kabelů z vývodu po instalaci. Svorky pro kabely o průřezu až 2,5 mm 2 jsou velmi snadno přístupné. Základny hlásičů mají mechanický zámek odebrání (lze jej aktivovat nebo deaktivovat). Certifikáty a osvědčení Hlásiče vyhovují normám:

3 FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN 3 Oblast Certifikace Německo VdS G FAP-OTC 420 G FAP-OT 420 G FAP-O 420 G FAH-T 420 G FAP-O 420 KKW G FAH-T 420 KKW Evropa CE FAP-/FAH-420 / FAA-MSR420 / FAA-MS- R-SP FAP- / FAH-420 KKW CPD 0786-CPD FAH-T CPD FAH-T 420 KKW 0786-CPD FAP-O CPD FAP-O 420 KKW 0786-CPD FAP-OT CPD FAP-OT CPD FAP-OTC CPD FAP-OTC 420 Turecko TSE /TSE-6990 Detectors Maďarsko TMT TMT-19/2006 FAP-OT 420, FAP-OT 420 KKW, FAP-OTC 420 TMT-17/2006 FAP-O 420, FAP-O 420 KKW TMT-18/2006 FAH-T 420, FAH-T 420 KKW Rusko GOST POCC DE.C313B06300 EN54-5:2000/ A1:2002 EN54-7:2000/ A1:2002/ A2:2006 EN54-17:2005 FAP-OTC 420 FAP-OT 420 FAP-O 420 FAH-T 420 FAP-O 420 KKW FAH-T 420 KKW Poznámky k instalaci/konfiguraci Hlásič lze připojit k Modulární ústředně EPS FPA 5000 se systémovými parametry zdokonalené sítě LSN. V klasickém režimu lze hlásič připojit k ústřednám EPS sítě LSN BZ 500 LSN, UEZ 2000 LSN, UGM 2020 a dalším ústřednám nebo jejich přijímacím modulům s identickými podmínkami pro připojení, ovšem se systémovými parametry předchozí verze sítě LSN. Při navrhování je nezbytné dodržovat národní normy a směrnice. Poznámky k instalaci a konfiguraci v souladu s normami VdS/VDE Použití typů FAP OTC 420 a FAP OT 420 se navrhuje v souladu se směrnicemi pro optické hlásiče, mají-li být použity jako optické hlásiče nebo kombinované optické/ tepelné hlásiče (viz normy DIN VDE 0833 Část 2 a VDS 2095). Je-li příležitostně potřebné odpojit optickou jednotku (senzor rozptýleného světla), musí být návrh založen na směrnicích pro tepelné hlásiče (viz normy DIN VDE 0833 Část 2 a VDS 2095). Při návrhu protipožárních bariér podle směrnic DIBt musí být hlásič FAH T 420 (KKW) nakonfigurován v souladu s třídou A1R. Zahrnuté díly Množství Součásti FAP-OTC Optický/tepelný/chemický multisenzorový hlásič FAP-OT Optický/tepelný multisenzorový hlásič FAP-O Optický hlásič kouře FAH-T Tepelný hlásič (teplotního rozdílu a teplotního maxima) FAP-O 420 KKW 1 Optický hlásič kouře * FAH-T 420 KKW 1 Tepelný hlásič (teplotního rozdílu a teplotního maxima) * * Pro použití v oblastech se zvýšeným radioaktivním Technické specifikace Elektrické vlastnosti Provozní napětí Odběr proudu Výstup poplachu Výstup indikátoru Mechanické vlastnosti 15 až 33 V DC < 0,51 ma Ve formě datové zprávy prostřednictvím dvouvodičové signální linky Otevřený kolektor se připojuje k napětí 0 V přes rezistor 1,5 kω, maximálně 15 ma Rozměry Bez patice Ø 99,5 52 mm S paticí Ø ,5 mm Kryt Materiál Plast, ABS (Novodur) Barva Bílá, podobná odstínu RAL 9010, matová povrchová úprava

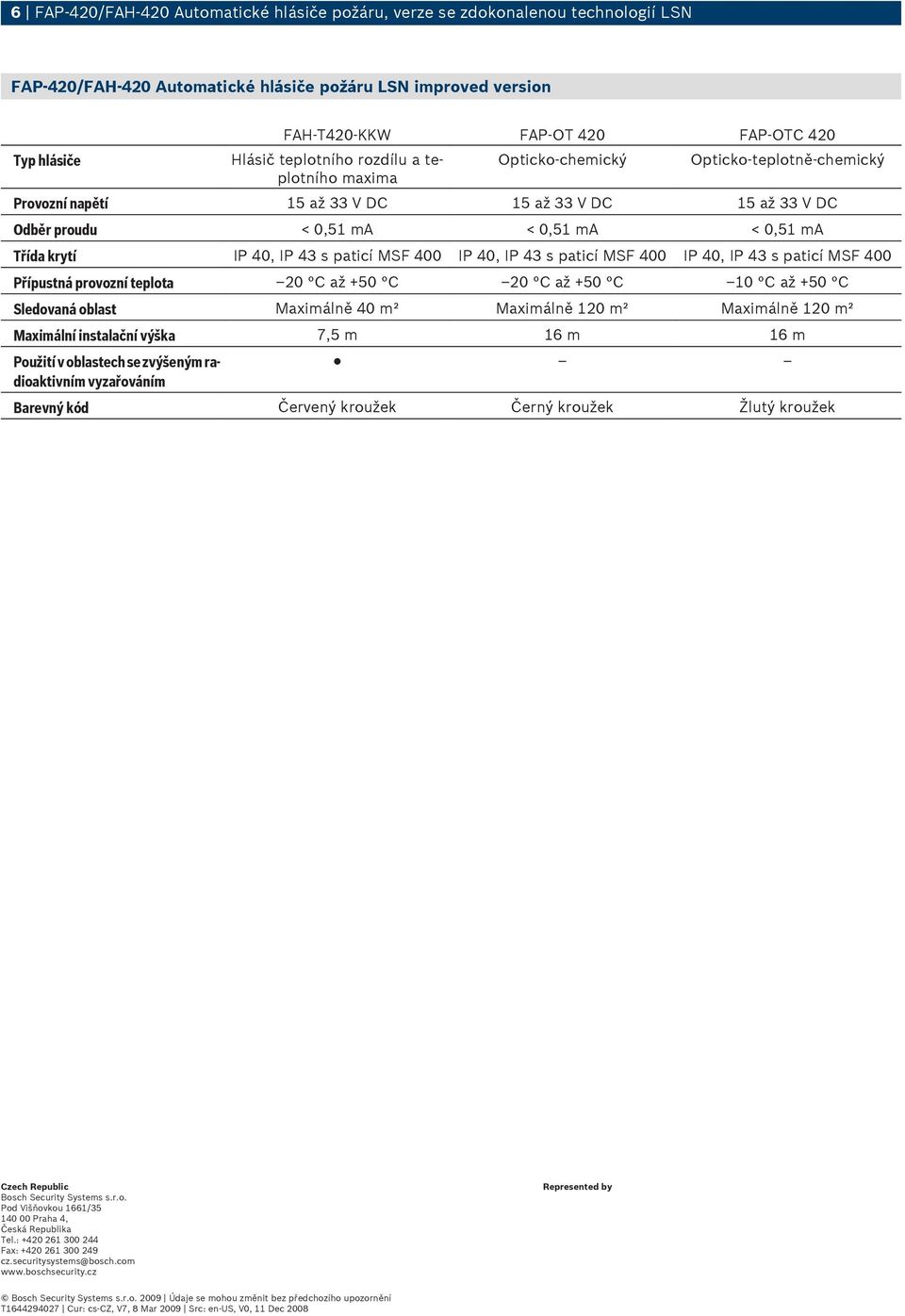

4 4 FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN Hmotnost Bez obalu / s obalem FAP-OTC 420 Přibližně 80 g / 125 g FAP-OT 420, FAP- O 420 (KKW) a FAH T 420 (KKW) Přibližně 75 g / 115 g Okolní podmínky Přípustná provozní teplota FAP-OTC C až +50 C FAP-OT C až +50 C FAP-O 420 (KKW) 20 C až +65 C FAH-T 420 (KKW) 20 C až +50 C Přípustná relativní vlhkost 95 % (nekondenzující) Přípustná rychlost vzduchu 20 m/s Třída krytí podle EN IP 40, IP 43 při použití patice hlásiče s těsněním pro vlhké prostředí Návrh Sledovaná oblast FAP-OTC 420, FAP OT 420, FAP O 420 (KKW) Maximálně 120 m 2 (Dbejte na dodržení FAH-T 420 (KKW) Maximálně 40 m 2 (Dbejte na dodržení Maximální instalační výška FAP OTC 420, FAP OT 420, FAP O 420 (KKW) 16 m (Dbejte na dodržení Maximálně 16 m (Dbejte na dodržení FAH-T 420 (KKW) Maximálně 7,5 m (Dbejte na dodržení Další charakteristické vlastnosti Citlivost odezvy Optická část V souladu s EN 54 T7 (programovatelná) Část pro teplotní maximum > 54 C / > 69 C Část pro teplotní rozdíl A1R / A2R / BR, v souladu s pren 54 5 (programovatelná) Plynový senzor V rozsahu ppm (počet částic na milión) Indikace Červený indikátor LED Kód barvy FAP-OTC 420 Žlutá smyčka FAP-OT 420 Černá smyčka FAP-O 420 (KKW) Bez označení FAH-T 420 (KKW) Červená smyčka Informace o objednání FAP OTC 420 Optický/tepelný/chemický multisenzorový hlásič FAP OT 420 Optický/tepelný multisenzorový hlásič FAP-OTC 420 FAP-OT 420 FAP O 420 Optický hlásič kouře FAP-O 420 FAH T 420 Tepelný hlásič Hlásič teplotního rozdílu a teplotního maxima FAP O 420 KKW Optický hlásič kouře Pro použití v oblastech se zvýšeným radioaktivním FAH T 420 KKW Tepelný hlásič Hlásič teplotního rozdílu a teplotního maxima, pro použití v oblastech se zvýšeným radioaktivním Hardwarové příslušenství MS 400 Patice hlásiče Pro kabely s povrchovou nebo zápustnou montáží MSF 400 Patice hlásiče s těsněním pro vlhké prostředí Pro kabely s povrchovou nebo zápustnou montáží MSC 420 Přídavná patice s těsněním pro vlhké prostředí Pro kabely s povrchovou montáží FAH-T 420 FAP-O420-KKW FAH-T420-KKW MS 400 MSF 400 MSC 420 FAA MSR 420 Patice hlásiče s relé FAA-MSR 420 FAA MS 420 R SP Patice hlásiče s relé a pružinou Pro použití ve Velké Británii MS 420 LSN Patice hlásiče s pružinou Pro použití ve Velké Británii SSK 400 Ochranný protiprachový kryt (balení obsahuje 10 kusů) TP4 400 Podložka pod štítek s označením hlásiče (balení obsahuje 50 kusů) TP8 400 Podložka pod štítek s označením hlásiče (balení obsahuje 50 kusů) FAA-MS 420-R-SP MS 420 SSK 400 TP4 400 TP8 400 SK 400 Ochranný košík SK 400 MH 400 Vyhřívání hlásiče MH 400 MK 400 Konzola hlásiče Konzola pro montáž hlásičů, vyhovující směrnicím institutu DIBt, nad dveře atd., včetně patice hlásiče Montážní konzola pro hlásiče požáru na podpěrách dvojité podlahy MPA Externí signální svítidlo v souladu s normou DIN FAA 420 RI Vzdálený indikátor MK 400 FMX-DET-MB MPA FAA-420-RI

5 FAP 420/FAH 420 Automatické hlásiče požáru, verze se zdokonalenou technologií LSN 5 FAP-420/FAH-420 Automatické hlásiče požáru LSN improved version FAP-O 420 FAP-O420-KKW FAH-T 420 Optický Optický Hlásič teplotního rozdílu a teplotního maxima Provozní napětí 15 až 33 V DC 15 až 33 V DC 15 až 33 V DC Odběr proudu < 0,51 ma < 0,51 ma < 0,51 ma Třída krytí IP 40, IP 43 s paticí MSF 400 IP 40, IP 43 s paticí MSF 400 IP 40, IP 43 s paticí MSF 400 Přípustná provozní teplota 20 C až +65 C 20 C až +65 C 20 C až +50 C Sledovaná oblast Maximálně 120 m² Maximálně 120 m² Maximálně 40 m² Maximální instalační výška 16 m 16 m 7,5 m Použití v oblastech se zvýšeným radioaktivním Barevný kód Bez označení Bez označení Červený kroužek
