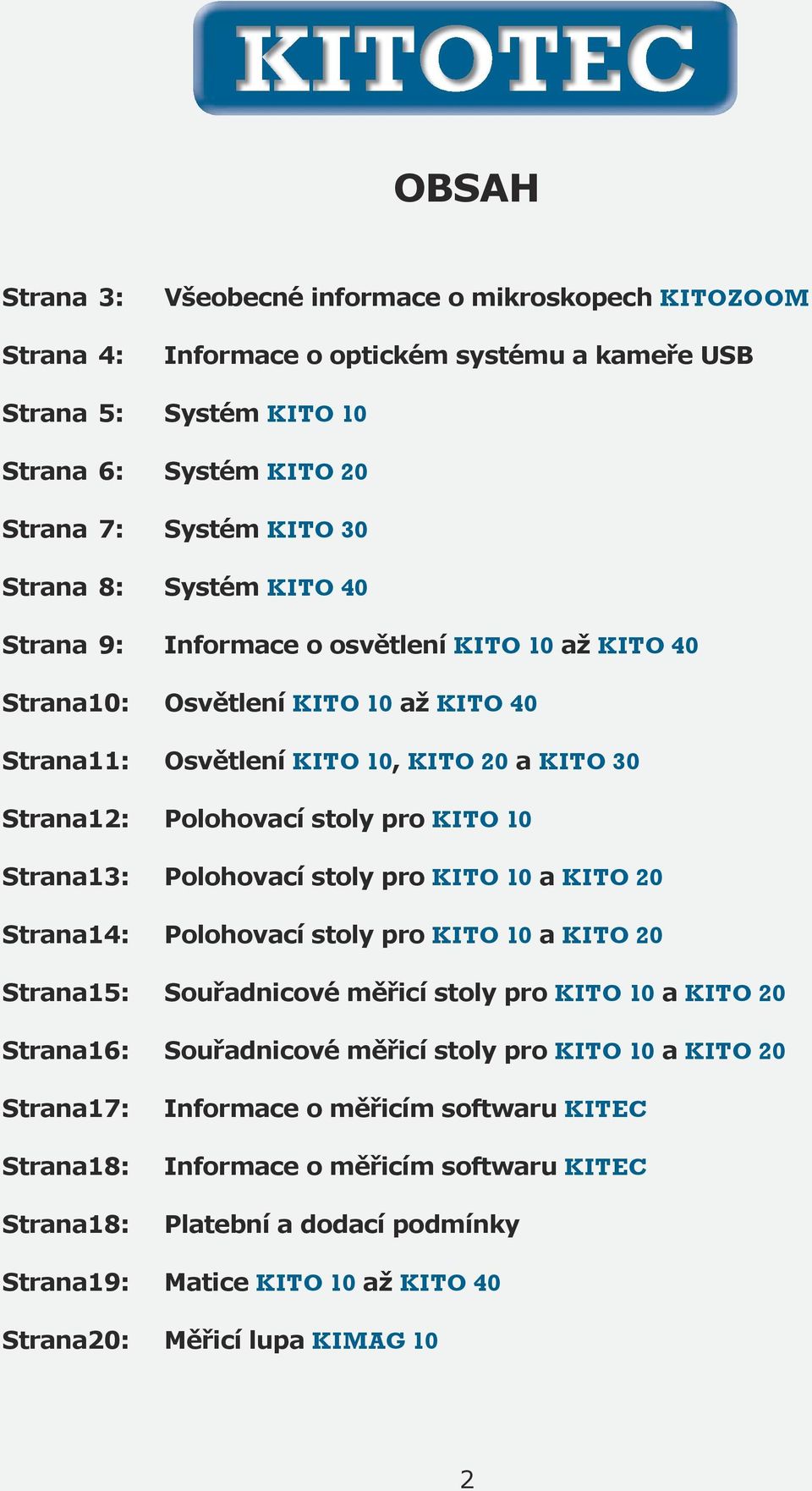

2 OBSAH Strana 3: Strana 4: Všeobecné informace o mikroskopech KITOZOOM Informace o optickém systému a kameře USB Strana 5: Systém KITO 10 Strana 6: Systém KITO 20 Strana 7: Systém KITO 30 Strana 8: Systém KITO 40 Strana 9: Informace o osvětlení KITO 10 až KITO 40 Strana 10: Osvětlení KITO 10 až KITO 40 Strana 11: Osvětlení KITO 10, KITO 20 a KITO 30 Strana 12: Polohovací stoly pro KITO 10 Strana 13: Polohovací stoly pro KITO 10 a KITO 20 Strana 14: Polohovací stoly pro KITO 10 a KITO 20 Strana 15: Souřadnicové měřicí stoly pro KITO 10 a KITO 20 Strana 16: Souřadnicové měřicí stoly pro KITO 10 a KITO 20 Strana 17: Strana 18: Strana 18: Informace o měřicím softwaru KITEC Informace o měřicím softwaru KITEC Platební a dodací podmínky Strana19: Matice KITO 10 až KITO 40 Strana 20: Měřicí lupa KIMAG 10 2

3 Co vytváří dobrý videomikroskop? Jaká kritéria bychom měli použít, abychom takový našli? Zde jsou uvedeny body, které by měly být splněny: Vynikající obrazy jednoduchá obsluha hloubka ostrosti velká transfokátorová plocha dobré osvětlení účinný měřicí software souřadnicový měřicí stůl vhodný pro měřicí úlohy a: opravdu dobrý poměr ceny k výkonu! Čtyři modely v řadě KITOZOOM nabízejí právě tyto vlastnosti. Aby se minimalizovala obtížnost výběru, nejprve vám sdělíme technické charakteristiky a ovládání optického systému. Na následujících stranách jsou popsány čtyři standardní modely plus možné doplňky. Informace o měřicím softwaru KITEC najdete na stranách 17 a 18. Požadavky na optický systém, osvětlení, stojan a souřadnicový měřicí stůl jsou výsledkem testovací nebo měřicí úlohy. Musíme si zde dávat pozor, abychom použili zvětšení, které je připraveno na požadovanou přesnost měření. Jsou-li následující informace pro vás nedostatečné pro výběr systému nebo správných součástí, zavolejte nám. Rádi vám pomůžeme sestavit správný model. 3

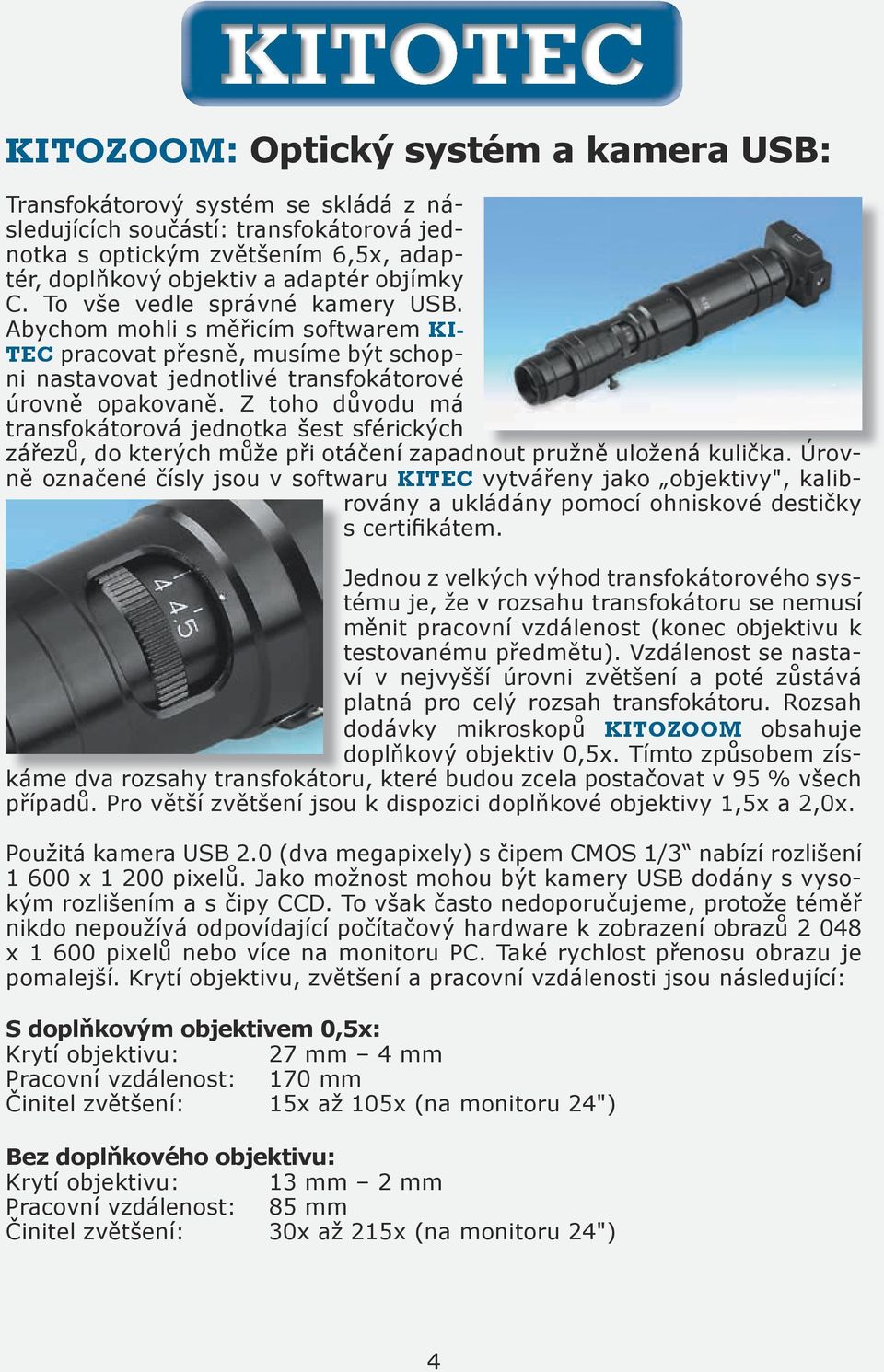

4 KITOZOOM: Optický systém a kamera USB: Transfokátorový systém se skládá z následujících součástí: transfokátorová jednotka s optickým zvětšením 6,5x, adaptér, doplňkový objektiv a adaptér objímky C. To vše vedle správné kamery USB. Abychom mohli s měřicím softwarem KI- TEC pracovat přesně, musíme být schopni nastavovat jednotlivé transfokátorové úrovně opakovaně. Z toho důvodu má transfokátorová jednotka šest sférických zářezů, do kterých může při otáčení zapadnout pružně uložená kulička. Úrovně označené čísly jsou v softwaru KITEC vytvářeny jako objektivy", kalibrovány a ukládány pomocí ohniskové destičky s certifikátem. Jednou z velkých výhod transfokátorového systému je, že v rozsahu transfokátoru se nemusí měnit pracovní vzdálenost (konec objektivu k testovanému předmětu). Vzdálenost se nastaví v nejvyšší úrovni zvětšení a poté zůstává platná pro celý rozsah transfokátoru. Rozsah dodávky mikroskopů KITOZOOM obsahuje doplňkový objektiv 0,5x. Tímto způsobem získáme dva rozsahy transfokátoru, které budou zcela postačovat v 95 % všech případů. Pro větší zvětšení jsou k dispozici doplňkové objektivy 1,5x a 2,0x. Použitá kamera USB 2.0 (dva megapixely) s čipem CMOS 1/3 nabízí rozlišení x pixelů. Jako možnost mohou být kamery USB dodány s vysokým rozlišením a s čipy CCD. To však často nedoporučujeme, protože téměř nikdo nepoužívá odpovídající počítačový hardware k zobrazení obrazů x pixelů nebo více na monitoru PC. Také rychlost přenosu obrazu je pomalejší. Krytí objektivu, zvětšení a pracovní vzdálenosti jsou následující: S doplňkovým objektivem 0,5x: Krytí objektivu: 27 mm 4 mm Pracovní vzdálenost: 170 mm Činitel zvětšení: 15x až 105x (na monitoru 24") Bez doplňkového objektivu: Krytí objektivu: 13 mm 2 mm Pracovní vzdálenost: 85 mm Činitel zvětšení: 30x až 215x (na monitoru 24") 4

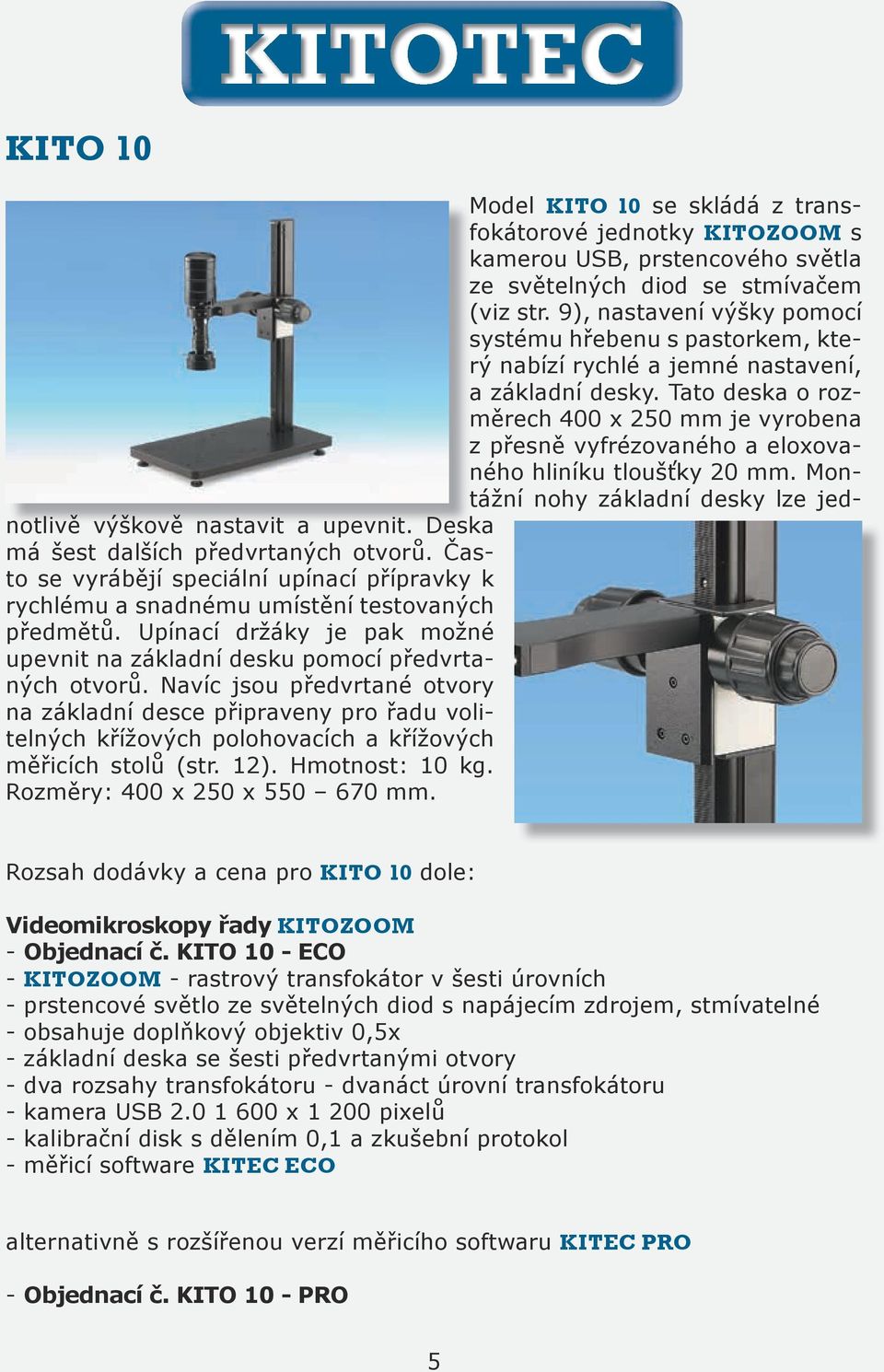

5 KITO 10 Model KITO 10 se skládá z transfokátorové jednotky KITOZOOM s kamerou USB, prstencového světla ze světelných diod se stmívačem (viz str. 9), nastavení výšky pomocí systému hřebenu s pastorkem, který nabízí rychlé a jemné nastavení, a základní desky. Tato deska o rozměrech 400 x 250 mm je vyrobena z přesně vyfrézovaného a eloxovaného hliníku tloušťky 20 mm. Montážní nohy základní desky lze jednotlivě výškově nastavit a upevnit. Deska má šest dalších předvrtaných otvorů. Často se vyrábějí speciální upínací přípravky k rychlému a snadnému umístění testovaných předmětů. Upínací držáky je pak možné upevnit na základní desku pomocí předvrtaných otvorů. Navíc jsou předvrtané otvory na základní desce připraveny pro řadu volitelných křížových polohovacích a křížových měřicích stolů (str. 12). Hmotnost: 10 kg. Rozměry: 400 x 250 x mm. Rozsah dodávky a cena pro KITO 10 dole: Videomikroskopy řady KITOZOOM - Objednací č. KITO 10 - ECO - KITOZOOM - rastrový transfokátor v šesti úrovních - prstencové světlo ze světelných diod s napájecím zdrojem, stmívatelné - obsahuje doplňkový objektiv 0,5x - základní deska se šesti předvrtanými otvory - dva rozsahy transfokátoru - dvanáct úrovní transfokátoru - kamera USB x pixelů - kalibrační disk s dělením 0,1 a zkušební protokol - měřicí software KITEC ECO alternativně s rozšířenou verzí měřicího softwaru KITEC PRO - Objednací č. KITO 10 - PRO 5

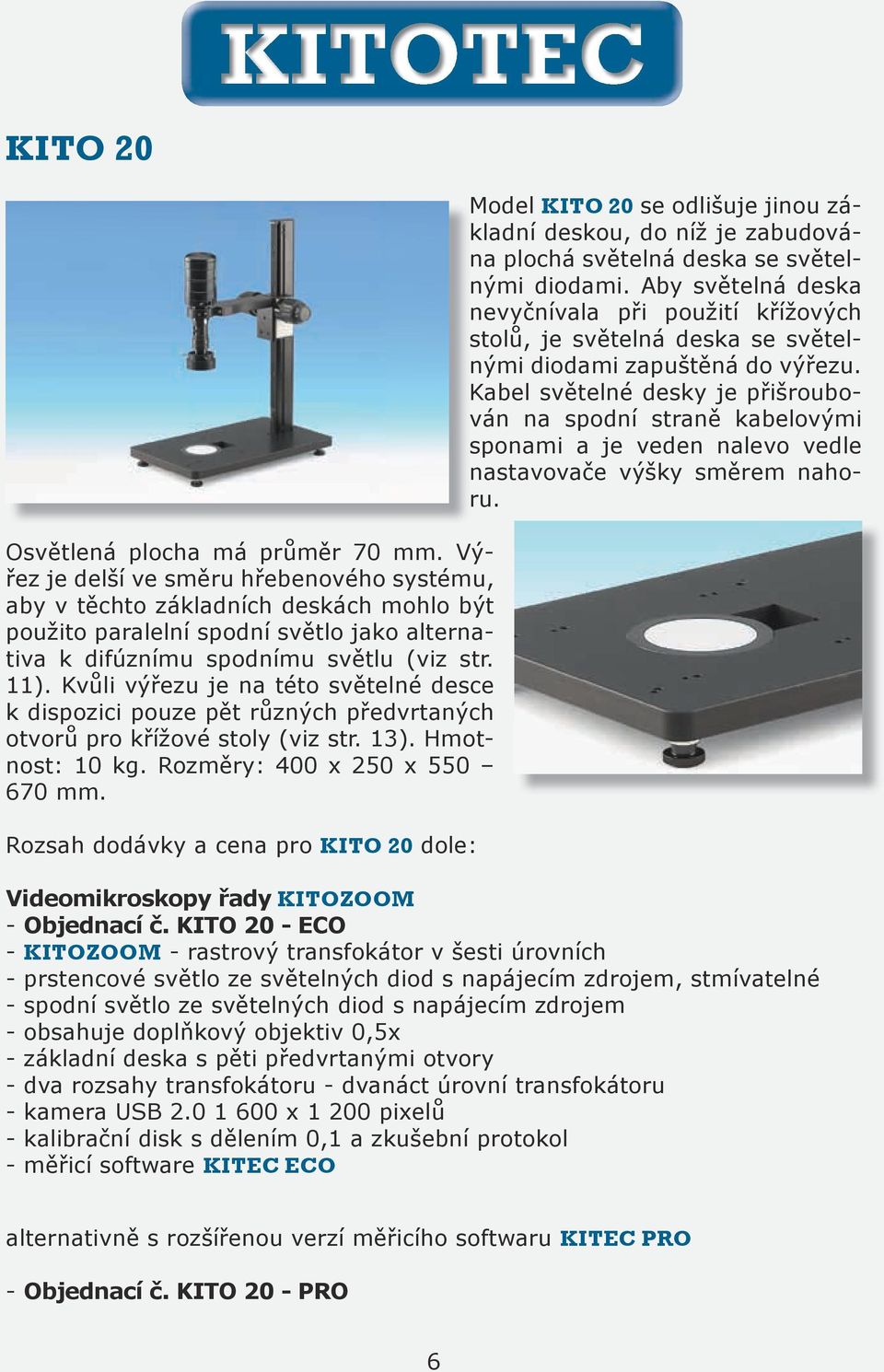

6 KITO 20 Osvětlená plocha má průměr 70 mm. Výřez je delší ve směru hřebenového systému, aby v těchto základních deskách mohlo být použito paralelní spodní světlo jako alternativa k difúznímu spodnímu světlu (viz str. 11). Kvůli výřezu je na této světelné desce k dispozici pouze pět různých předvrtaných otvorů pro křížové stoly (viz str. 13). Hmotnost: 10 kg. Rozměry: 400 x 250 x mm. Rozsah dodávky a cena pro KITO 20 dole: Model KITO 20 se odlišuje jinou základní deskou, do níž je zabudována plochá světelná deska se světelnými diodami. Aby světelná deska nevyčnívala při použití křížových stolů, je světelná deska se světelnými diodami zapuštěná do výřezu. Kabel světelné desky je přišroubován na spodní straně kabelovými sponami a je veden nalevo vedle nastavovače výšky směrem nahoru. Videomikroskopy řady KITOZOOM - Objednací č. KITO 20 - ECO - KITOZOOM - rastrový transfokátor v šesti úrovních - prstencové světlo ze světelných diod s napájecím zdrojem, stmívatelné - spodní světlo ze světelných diod s napájecím zdrojem - obsahuje doplňkový objektiv 0,5x - základní deska s pěti předvrtanými otvory - dva rozsahy transfokátoru - dvanáct úrovní transfokátoru - kamera USB x pixelů - kalibrační disk s dělením 0,1 a zkušební protokol - měřicí software KITEC ECO alternativně s rozšířenou verzí měřicího softwaru KITEC PRO - Objednací č. KITO 20 - PRO 6

7 KITO 30 Model KITO 30 je sestava se souřadnicovým měřicím stolem 50 x 50 mm, se dvěma digitálními měřicími šrouby (Mitutoyo Digimatic) a se dvěma datovými kabely a rozhraním (Bobe S-BOX 25 MUX/USB) pro přenos souřadnic X a Y do měřicího softwaru KITEC MAX. Proč potřebujeme rozhraní? Představte si, že musíte změřit testovaný předmět s tolerancí +/- 5 µm, avšak průměr testovaného předmětu je 30 mm. Pokud však nyní použijeme malé zvětšení, abychom zcela reprodukovali měřený díl, dostaneme rozlišení v pixelech při 30 mm přibližně 17 µm. Přitom již nemůže být dodržena uvedená přesnost měření. Proto používáme vhodně vysoké zvětšení s nízkým rozlišením v pixelech a pomocí souřadnicového měřicího stolu může proces přenést souřadnice do softwaru a tam měřit s příslušnou přesností. Můžeme samozřejmě dodat systém bez rozhraní a datového kabelu, pokud nejsou zapotřebí. Dodávka je také možná u verze KITEC ECO nebo PRO. Křížový stůl se může také dodat pro upínací přípravky průměru 12 mm místo 18 mm. Upozorňujeme, že tato sestava má přesnost +/- 5 µm se stolem 50 x 50 mm. Alternativně může být použit souřadnicový měřicí stůl se systémem SCD, který nabízí přesnost +/- 2 µm. Hmotnost: 12 kg. Rozměry: 580 x 400 x mm. Rozsah dodávky a cena pro KITO 30 dole: Videomikroskopy řady KITOZOOM - Objednací č. KITO 30 - MAX - KITOZOOM - rastrový transfokátor v šesti úrovních - prstencové světlo a spodní světlo ze světelných diod s napájecím zdrojem, stmívatelné - obsahuje doplňkový objektiv 0,5x - základní deska s křížovým stolem 50 x 50 mm - obsahuje dvě mikrometrická měřidla Mituyo Digimatic, datový kabel a rozhraní - dva rozsahy transfokátoru - dvanáct úrovní transfokátoru - kamera USB x pixelů - kalibrační disk s dělením 0,1 a zkušební protokol - měřicí software KITEC MAX 7

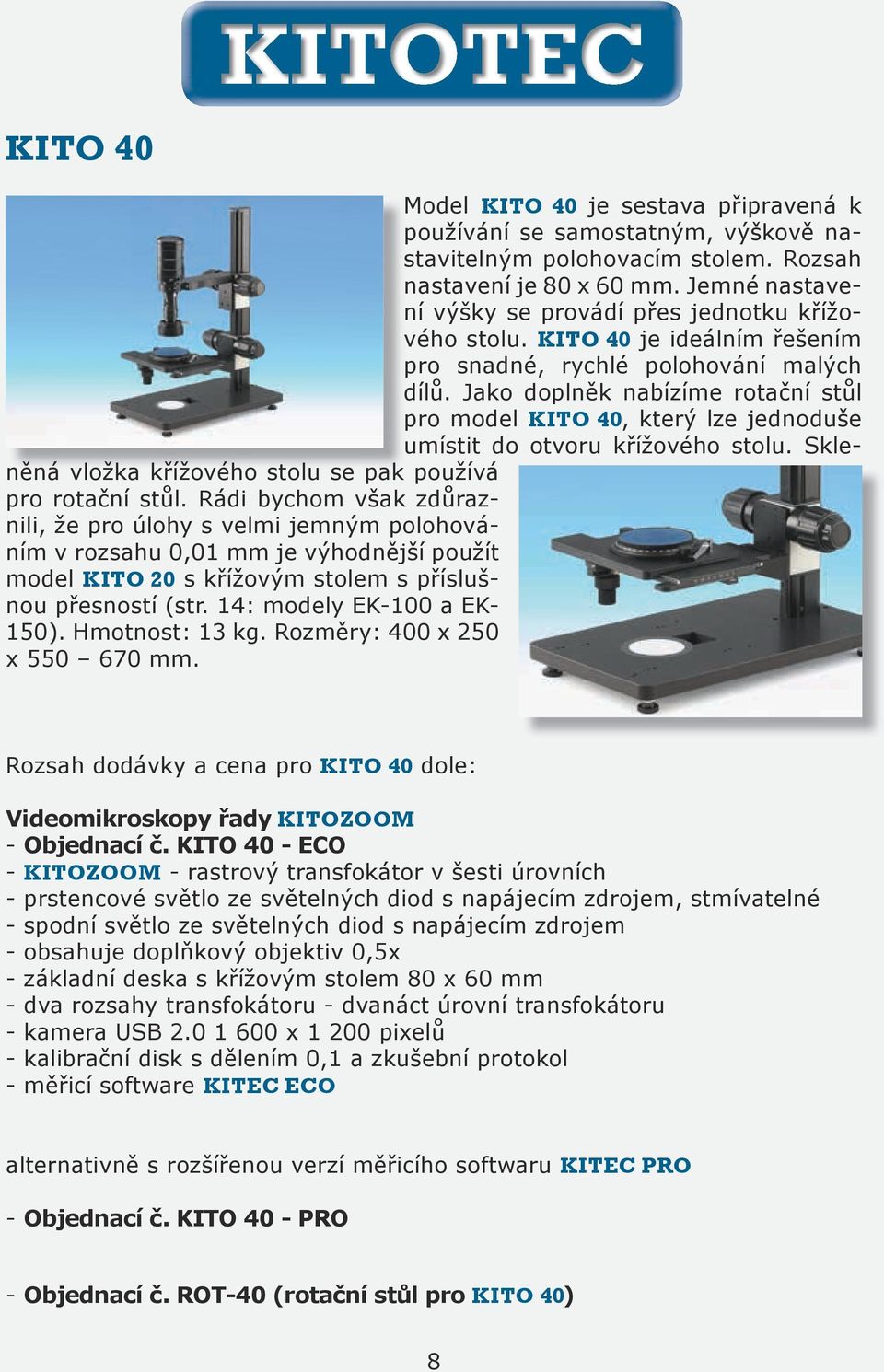

8 KITO 40 Model KITO 40 je sestava připravená k používání se samostatným, výškově nastavitelným polohovacím stolem. Rozsah nastavení je 80 x 60 mm. Jemné nastavení výšky se provádí přes jednotku křížového stolu. KITO 40 je ideálním řešením pro snadné, rychlé polohování malých dílů. Jako doplněk nabízíme rotační stůl pro model KITO 40, který lze jednoduše umístit do otvoru křížového stolu. Skleněná vložka křížového stolu se pak používá pro rotační stůl. Rádi bychom však zdůraznili, že pro úlohy s velmi jemným polohováním v rozsahu 0,01 mm je výhodnější použít model KITO 20 s křížovým stolem s příslušnou přesností (str. 14: modely EK-100 a EK- 150). Hmotnost: 13 kg. Rozměry: 400 x 250 x mm. Rozsah dodávky a cena pro KITO 40 dole: Videomikroskopy řady KITOZOOM - Objednací č. KITO 40 - ECO - KITOZOOM - rastrový transfokátor v šesti úrovních - prstencové světlo ze světelných diod s napájecím zdrojem, stmívatelné - spodní světlo ze světelných diod s napájecím zdrojem - obsahuje doplňkový objektiv 0,5x - základní deska s křížovým stolem 80 x 60 mm - dva rozsahy transfokátoru - dvanáct úrovní transfokátoru - kamera USB x pixelů - kalibrační disk s dělením 0,1 a zkušební protokol - měřicí software KITEC ECO alternativně s rozšířenou verzí měřicího softwaru KITEC PRO - Objednací č. KITO 40 - PRO - Objednací č. ROT-40 (rotační stůl pro KITO 40) 8

9 Osvětlovací jednotky pro KITOZOOM LED-R Rozsah dodávky systémů popsaných na předchozích čtyřech stranách zahrnuje prstencové světlo ze světelných diod LED-R. Pro mnoho aplikací postačují prstencová světla ze světelných diod pro horní osvětlení. Světlo LED-R s 98 bílými světelnými diodami, uspořádanými v úhlu 15 ve třech řadách, nabízí dokonalou kvalitu osvětlení. Vnější průměr je 67 mm a otvor uvnitř 35 mm. Prstencové světlo ze světelných diod je připevněno třemi šrouby na adaptéru, který je přišroubován na transfokátoru. Rozsah dodávky zahrnuje napájecí zdroj s nekonečně variabilním stmíváním. V případě objednávky jako náhradního dílu nebo pro další mikroskopy jsou cena a objednací číslo následující: Prstencové světlo ze světelných diod pro řadu KITOZOOM - Objednací č. LED-R LED-U U modelů KITO 20, KITO 30 a KITO 40 je v ceně systému zahrnuta spodní osvětlovací deska ze světelných diod. Difúzní spodní světlo ze světelných diod je ideálním řešením pro všechny aplikace, kde pro přesné měření není paralelní spodní světlo žádoucí. Kruhová osvětlovací plocha má průměr 70 mm a vnější průměr je 95 mm. V případě objednávky jako náhradního dílu nebo pro další mikroskopy jsou cena a objednací číslo následující: Spodní světlo ze světelných diod pro řadu KITO 20, KITO 30 a KITO 40 - Objednací č. LED-U 9

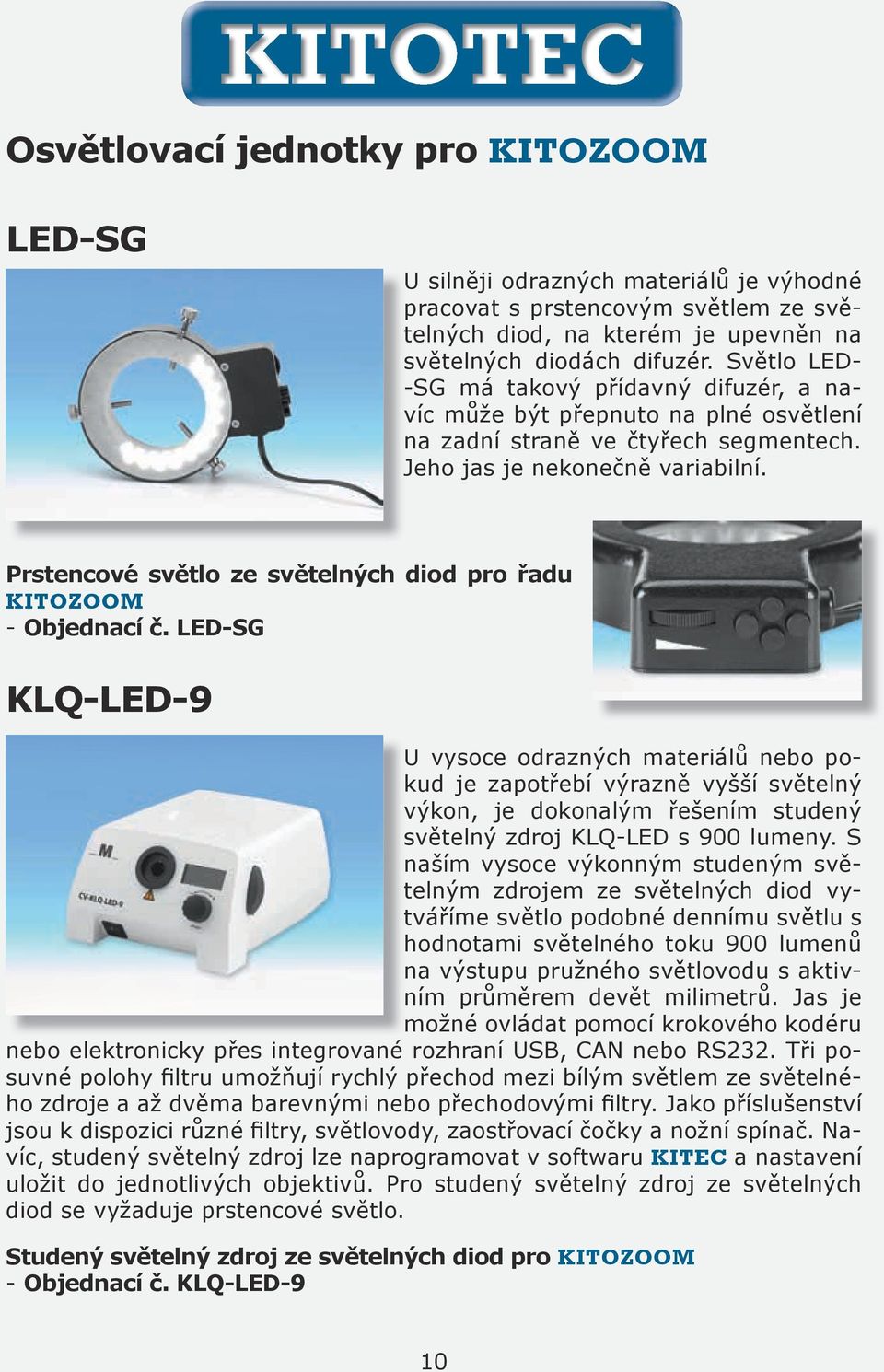

10 Osvětlovací jednotky pro KITOZOOM LED-SG U silněji odrazných materiálů je výhodné pracovat s prstencovým světlem ze světelných diod, na kterém je upevněn na světelných diodách difuzér. Světlo LED- -SG má takový přídavný difuzér, a navíc může být přepnuto na plné osvětlení na zadní straně ve čtyřech segmentech. Jeho jas je nekonečně variabilní. Prstencové světlo ze světelných diod pro řadu KITOZOOM - Objednací č. LED-SG KLQ-LED-9 U vysoce odrazných materiálů nebo pokud je zapotřebí výrazně vyšší světelný výkon, je dokonalým řešením studený světelný zdroj KLQ-LED s 900 lumeny. S naším vysoce výkonným studeným světelným zdrojem ze světelných diod vytváříme světlo podobné dennímu světlu s hodnotami světelného toku 900 lumenů na výstupu pružného světlovodu s aktivním průměrem devět milimetrů. Jas je možné ovládat pomocí krokového kodéru nebo elektronicky přes integrované rozhraní USB, CAN nebo RS232. Tři posuvné polohy filtru umožňují rychlý přechod mezi bílým světlem ze světelného zdroje a až dvěma barevnými nebo přechodovými filtry. Jako příslušenství jsou k dispozici různé filtry, světlovody, zaostřovací čočky a nožní spínač. Navíc, studený světelný zdroj lze naprogramovat v softwaru KITEC a nastavení uložit do jednotlivých objektivů. Pro studený světelný zdroj ze světelných diod se vyžaduje prstencové světlo. Studený světelný zdroj ze světelných diod pro KITOZOOM - Objednací č. KLQ-LED-9 10

11 SRL 10-2 Abychom nyní dostali světlo ze studeného světelného zdroje na objekt, potřebujeme prstencové světlo. Pokud se má dosáhnout velmi rozměrného a difúzního osvětlení, prstencová světla jsou bezkonkurenční. Pro větší pracovní vzdálenosti se používá verze s úhlem vyzařovaného svazku 10. Vnitřní průměr je 30 mm. Dodává se s difuzérem pro snížení odrazů. Pro obě pracovní vzdálenosti lze prstencové světlo také použít s doplňkovým objektivem nebo bez něj. Prstencové světlo s difuzérem pro KITOZOOM - Objednací č. SRL 10-2 PPL-B Při měření rotačně symetrických dílů nebo stoupání na závitech a závitnících nelze již použít normální difúzní světlo, protože světlo se plazí" okolo hran, čímž zobrazuje průměr menší než ve skutečnosti. Pro tyto aplikace lze použít paralelní spodní světlo, protože zaručuje, že světlo vychází přímo zespodu, což umožňuje přesné měření. Světlo z modré světelné diody (modrá = nejmenší ohyb) je vedeno optickými systémy poloprůsvitným zrcadlem a prochází Fresnelovou čočkou, která vyzařuje světlo rovnoběžně nahoru. Výřez pro spodní světlo je již obsažen v základních deskách modelů KITO 20, KITO 30 a KITO 40. Paralelní spodní světlo nastavitelné pro KITO 20, KITO 30 a KITO 40 - Objednací č. PPL-B 11

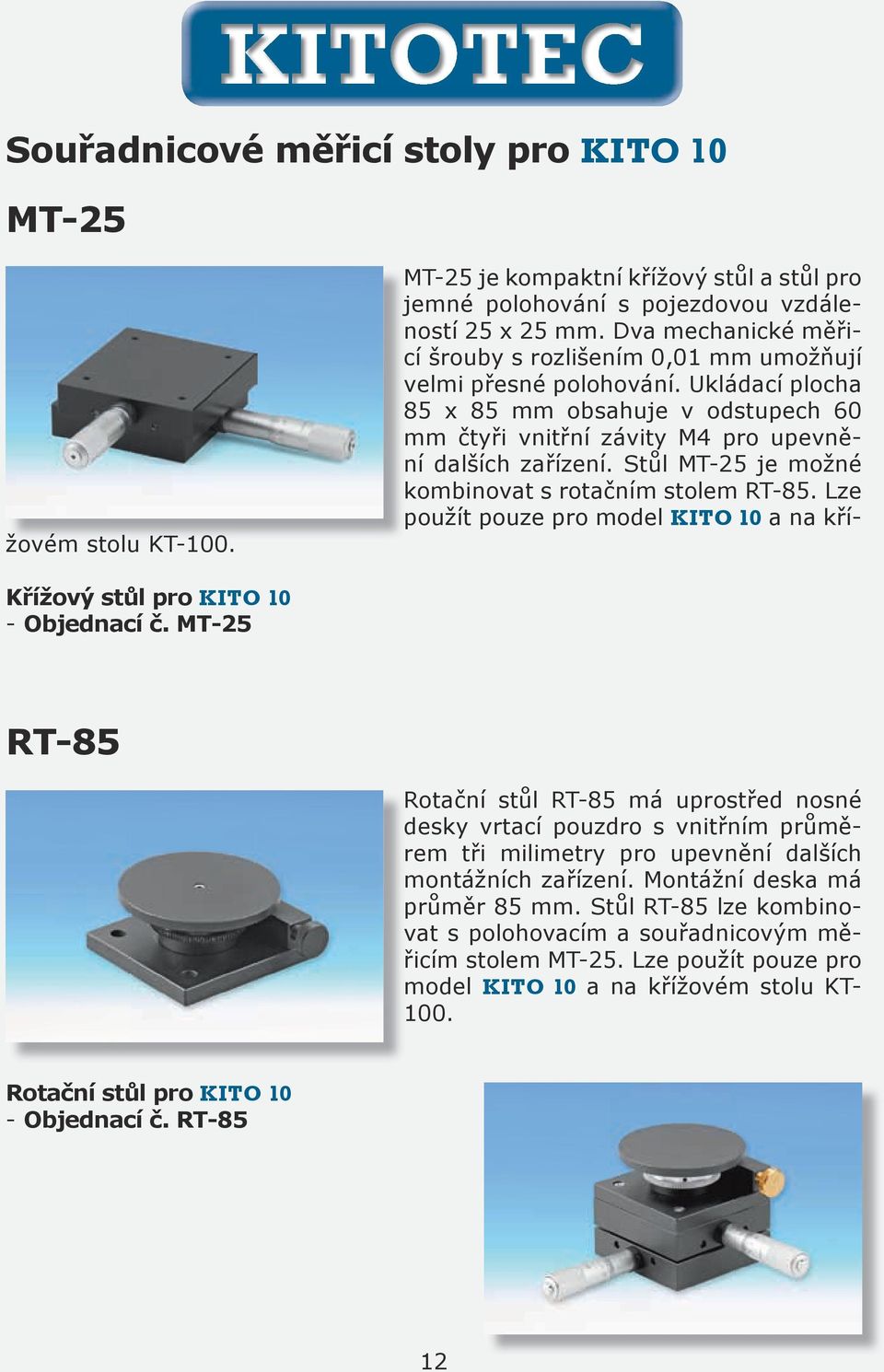

12 Souřadnicové měřicí stoly pro KITO 10 MT-25 MT-25 je kompaktní křížový stůl a stůl pro jemné polohování s pojezdovou vzdáleností 25 x 25 mm. Dva mechanické měřicí šrouby s rozlišením 0,01 mm umožňují velmi přesné polohování. Ukládací plocha 85 x 85 mm obsahuje v odstupech 60 mm čtyři vnitřní závity M4 pro upevnění dalších zařízení. Stůl MT-25 je možné kombinovat s rotačním stolem RT-85. Lze použít pouze pro model KITO 10 a na křížovém stolu KT-100. Křížový stůl pro KITO 10 - Objednací č. MT-25 RT-85 Rotační stůl RT-85 má uprostřed nosné desky vrtací pouzdro s vnitřním průměrem tři milimetry pro upevnění dalších montážních zařízení. Montážní deska má průměr 85 mm. Stůl RT-85 lze kombinovat s polohovacím a souřadnicovým měřicím stolem MT-25. Lze použít pouze pro model KITO 10 a na křížovém stolu KT Rotační stůl pro KITO 10 - Objednací č. RT-85 12

13 KT-100 Křížový posuvný stůl 100 x 100 mm s uzavřenou deskou pro aplikace s odraženým světlem. Určen pro ruční nastavení (bez jemného nastavení). Komponenty MT-25 a RT085 lze upevnit na křížový posuvný stůl podle potřeby. Poloha se fixuje pomocí obou vroubkovaných šroubů na bočních stranách. Křížový stůl pro KITO 10 - Objednací č. KT-100 Souřadnicové stoly pro KITO 10 a KITO 20 MTU-50-MS Polohovací nebo souřadnicový měřicí stůl MTU-50-MS s měřicí plochou 50 x 50 mm. Rozsah dodávky zahrnuje kovovou vložku. Součástí křížového stolu jsou vložky 12 mm pro mechanické měřicí šrouby se stoupáním 0,01 mm. Alternativně lze dodat šrouby bez měřicího zařízení se stoupáním 0,5 a 1 mm. Cena zahrnuje montážní rám pro přišroubování na základní desku modelu KITO 10. Se skleněnou vložkou lze tento křížový stůl použít na modelu KITO 20. Při objednávání to vždy uveďte. Křížový stůl pro KITO 10 a KITO 20 - Objednací č. MTU-50-MS 13

14 EK-100 Přesný křížový posuvný stůl 100 x 100 mm, upevněný pomocí vysoce přesných křížových válečkových ložisek. Nastavování se provádí pomocí bočních vroubkovaných šroubů v ose X a Y. Zařízení se instaluje pomocí nosných tyčí tvaru L. EK-100 se dodává se skleněnou nebo kovovou vložkou podle požadavků. Poznámka: Při použití tohoto modelu zůstane výškové nastavení asi 80 mm ve spojení s doplňkovým objektivem 0,5x, způsobené velkou pracovní vzdáleností 170 mm. Se skleněnou vložkou lze tento křížový stůl použít na modelu KITO 20. Křížový stůl pro KITO 10 a KITO 20 - Objednací č. EK-100 EK-150 Přesný křížový posuvný stůl 150 x 150 mm, upevněný pomocí vysoce přesných křížových válečkových ložisek. Nastavování je pomocí bočních vroubkovaných šroubů v ose X a Y. Navíc EK-150 nabízí rychlé nastavení. Montáž je provedena pomocí nosných tyčí tvaru L. EK-150 se dodává se skleněnou nebo kovovou vložkou podle požadavků. Poznámka: Při použití tohoto modelu zůstane výškové nastavení asi 80 mm ve spojení s doplňkovým objektivem 0,5x, způsobené velkou pracovní vzdáleností 170 mm. Se skleněnou vložkou lze tento křížový stůl použít na modelu KITO 20. Křížový stůl pro KITO 10 a KITO 20 - Objednací č. EK

15 Souřadnicové měřicí stoly pro KITO 20 MTM-100 MTM-100 s měřicí plochou 100 x 100 mm. Tyto měřicí stoly, určené speciálně pro použití na stojanových mikroskopech, mají konstrukci se 3 deskami. Vysoce přesná měření jsou zaručena pomocí měřicího systému MR. Určení polohy ve dvou měřicích osách je pomocí zobrazovacího zařízení SCD. Data z měřicího softwaru KITEC MAX se odečítají pomocí kabelového připojení USB a posunu souřadnic XY v měřicím softwaru. Podle použití se měřicí stůl dodává se skleněnou nebo kovovou vložkou (při objednávání uveďte). Poznámka: Při použití tohoto modelu zůstane výškové nastavení asi 60 mm ve spojení s doplňkovým objektivem 0,5x, způsobené velkou pracovní vzdáleností 170 mm. Souřadnicový měřicí stůl pro KITO 10 a KITO 20 - Objednací č. MTM-100 MTM-150 MTM-150 s měřicí plochou 150 x 150 mm. Kromě měřicí plochy jsou technická data stejná jako u modelu MTM Podle použití se měřicí stůl dodává se skleněnou nebo kovovou vložkou (při objednávání uveďte). Při použití tohoto modelu zůstane výškové nastavení asi 60 mm ve spojení s doplňkovým objektivem 0,5x, způsobené velkou pracovní vzdáleností 170 mm. Souřadnicový měřicí stůl pro KITO 10 a KITO 20 - Objednací č. MTM

16 MT MTM s měřicí plochou 200 x 100 mm. Kromě možnosti ovládání jednou rukou a nastavitelného momentu je vybaven rychlým nastavením v ose X a Y. Vysoce přesná měření jsou zaručena pomocí měřicího systému MR. Určení polohy ve dvou měřicích osách je pomocí zobrazovacího zařízení SCD. Data lze odečítat pomocí měřicího softwaru KITEC MAX přes připojení USB kabelem, což umožňuje posun souřadnic XY. Podle použití (odražené nebo procházející světlo) se měřicí stůl dodává se skleněnou nebo kovovou vložkou. Poznámka: Při použití tohoto modelu zůstane výškové nastavení asi 60 mm ve spojení s doplňkovým objektivem 0,5x, způsobené velkou pracovní vzdáleností 170 mm. Souřadnicový měřicí stůl pro KITO 10 a KITO 20 - Objednací č. MT Speciální řešení? Dotazy jsou vítány! Řada MTM se také dodává s měřicími plochami 200 x 200 mm a 600 x 600 mm. Od 200 x 100 mm jsou tyto měřicí stoly k dispozici s motorovým pohonem a řízením. Pokud byste nemohli provést měřicí úlohu pomocí součástí uvedených zde, zeptejte se nás na řešení pro speciální účel. Spousta speciálních stojanů, souřadnicových měřicích stolů, ručních nebo motorových transfokátorových systémů se souosým odrazem světla a motorovým nastavováním nabízí velké množství přístupů k řešení problému. K dispozici jsou také měřidla pro měření osy Z nebo osy Z s motorovým pohonem s měřicími systémy. Diskutujte s námi. 16

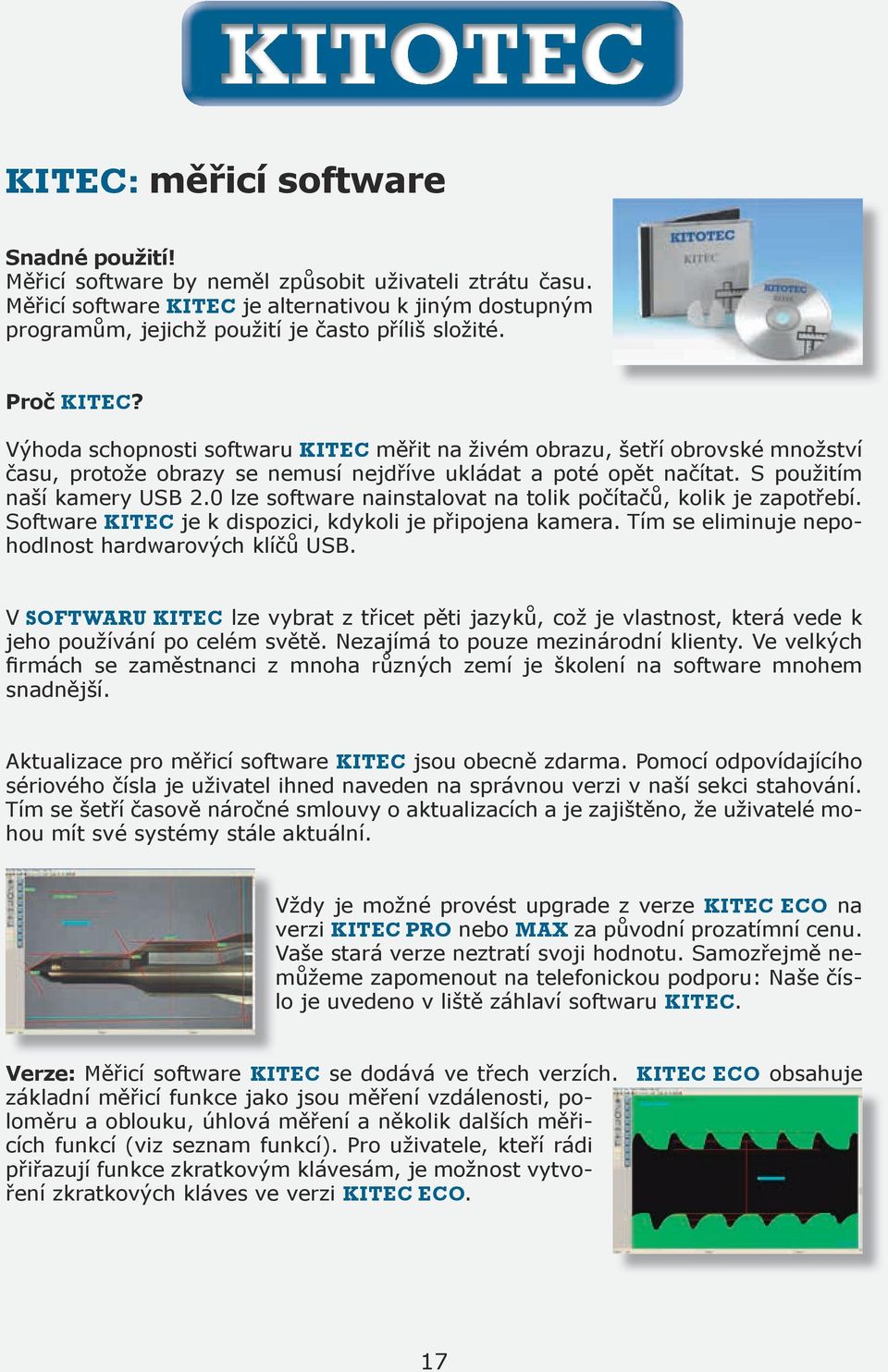

17 KITEC: měřicí software Snadné použití! Měřicí software by neměl způsobit uživateli ztrátu času. Měřicí software KITEC je alternativou k jiným dostupným programům, jejichž použití je často příliš složité. Proč KITEC? Výhoda schopnosti softwaru KITEC měřit na živém obrazu, šetří obrovské množství času, protože obrazy se nemusí nejdříve ukládat a poté opět načítat. S použitím naší kamery USB 2.0 lze software nainstalovat na tolik počítačů, kolik je zapotřebí. Software KITEC je k dispozici, kdykoli je připojena kamera. Tím se eliminuje nepohodlnost hardwarových klíčů USB. V SOFTWARU KITEC lze vybrat z třicet pěti jazyků, což je vlastnost, která vede k jeho používání po celém světě. Nezajímá to pouze mezinárodní klienty. Ve velkých firmách se zaměstnanci z mnoha různých zemí je školení na software mnohem snadnější. Aktualizace pro měřicí software KITEC jsou obecně zdarma. Pomocí odpovídajícího sériového čísla je uživatel ihned naveden na správnou verzi v naší sekci stahování. Tím se šetří časově náročné smlouvy o aktualizacích a je zajištěno, že uživatelé mohou mít své systémy stále aktuální. Vždy je možné provést upgrade z verze KITEC ECO na verzi KITEC PRO nebo MAX za původní prozatímní cenu. Vaše stará verze neztratí svoji hodnotu. Samozřejmě nemůžeme zapomenout na telefonickou podporu: Naše číslo je uvedeno v liště záhlaví softwaru KITEC. Verze: Měřicí software KITEC se dodává ve třech verzích. KITEC ECO obsahuje základní měřicí funkce jako jsou měření vzdálenosti, poloměru a oblouku, úhlová měření a několik dalších měřicích funkcí (viz seznam funkcí). Pro uživatele, kteří rádi přiřazují funkce zkratkovým klávesám, je možnost vytvoření zkratkových kláves ve verzi KITEC ECO. 17

18 Náš měřicí software KITEC PRO obsahuje v zásadě všechny dostupné měřicí funkce: Speciální měření kruhových křivek, funkce pro měření desek s tištěnými spoji, měření tloušťky, funkci DFX overlay, výpočet ohniska a řadu dalších speciálních funkcí. Všechny měřicí funkce lze navíc použít s automatickou detekcí okrajů. Uvést zde všechny možnosti by zabralo příliš mnoho místa, proto jsou podrobně uvedeny v přehledu funkcí na webové stránce. Tam si také můžete stáhnout a vyzkoušet demo verze měřicího softwaru KITEC. KITEC MAX má dvě další úrovně funkcí: Tlačítka umístěná v levém sloupci aktivují měřicí bod, čáru, kruh a kruhovou úseč. Tři tlačítka dole jsou určena pro vzdálenost, úhel a nejvhodnější čáru. Pomocí čtyř horních měřicích funkcí jsou označovány všechny relevantní objekty nebo měřicí body. Poté lze měření spojit podle potřeby v okně kalkulátoru. Druhá úroveň funkcí obsahuje odečítání hodnot X, Y a Z. Software KITEC MAX lze zpravidla kombinovat s téměř jakýmkoli měřicím systémem. Bez ohledu na to, zda jsou měřicí stoly od firmy Märzhäuser, Uhl, Prior, Steinmeyer nebo Micos, v softwaru KITEC MAX se odečítají a vypočítávají osy X, Y. Není-li možné přímé připojení USB nebo RS-232, může být nutné data přenést pomocí vhodného rozhraní. Rovněž se zpracovávají data z měřicích šroubů, jako např. Mitutoyo, Sylvac, Heidenhain, nebo integrovaných měřicích systémů, např. od firmy Schneeberger, na nebo v naváděcích systémech. Hodnoty X, Y a Z jsou trvale zobrazeny v dalším okně v softwaru KITEC. Na naší webové stránce je seznam měřicích systémů, které lze v současné době odečítat. Software KITEC MAX má dále řadu speciálních měřicích funkcí pro měření nástrojů (vrtáků, fréz, závitníků a vyměnitelných břitových destiček). Nové funkce zpracování obrazu pro průměry, poloměry, vzdálenosti a úhly nabízejí ještě rychlejší měření s větší reprodukovatelností. Díky dobrému kontrastu uživatelům stačí jen přetáhnout pole myší výsledky se zobrazí automaticky. Všechny měřicí funkce softwaru KITEC lze navíc použít s automatickou detekcí okrajů. Máte-li systém, který není uveden v seznamu, obraťte se na nás. Rozsah vlastností v softwarových verzích KITEC PRO a KITEC MAX je prakticky bezkonkurenční, co se týká ceny. A pokud nějaká měřicí funkce, která je pro vaši firmu absolutně nezbytná, není v softwaru KITEC: velmi rádi pro vás naprogramujeme speciální měřicí funkci. Dodávka: doprava zdarma včetně balení Platba: 30 dnů netto (podléhá platbě předem). Aktualizace: zdarma stažením přes internet Záruka: 24 měsíců 18

19 Matice pro systémy KITO 10 až KITO 40 a možné komponenty Komponenty KITO 10 KITO 20 KITO 30 KITO 40 LED-R x x x x LED-U / x x x LED-SG x x x x KLQ-LED-9 x x x x LED-SG x x x x PPL-B x x x x MT-25 x / / / RT-85 x / / / MTU-50-MS x x / / KT-100 x / / / EK-100 x x / / EK-150 x x / / MTM-100 x x / / MTM-150 x x / / MT x x / / KITEC ECO x x x x KITEC PRO x x x x KITEC MAX x x x x x = lze kombinovat / = nelze kombinovat 19

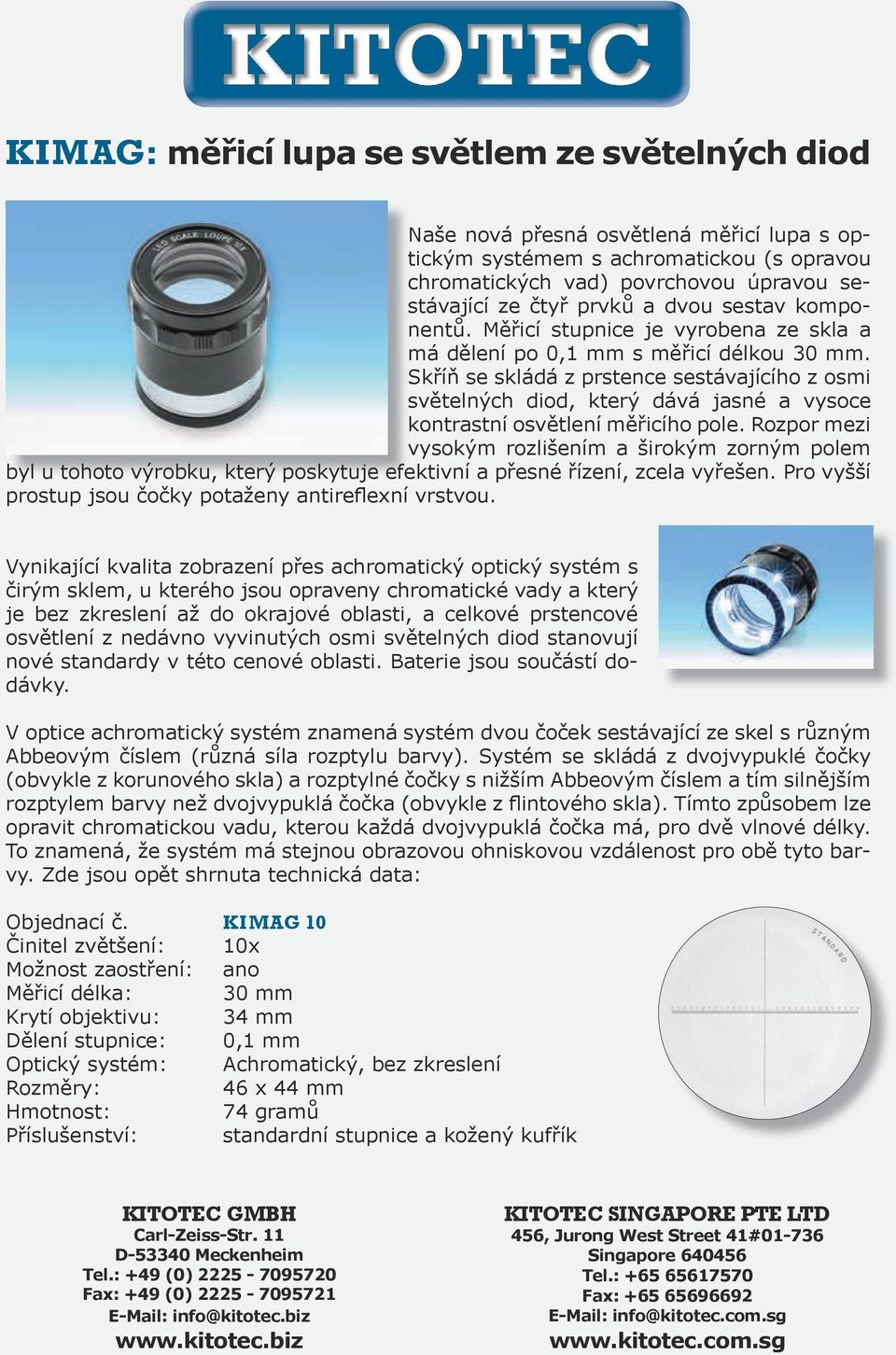

20 KIMAG: měřicí lupa se světlem ze světelných diod Naše nová přesná osvětlená měřicí lupa s optickým systémem s achromatickou (s opravou chromatických vad) povrchovou úpravou sestávající ze čtyř prvků a dvou sestav komponentů. Měřicí stupnice je vyrobena ze skla a má dělení po 0,1 mm s měřicí délkou 30 mm. Skříň se skládá z prstence sestávajícího z osmi světelných diod, který dává jasné a vysoce kontrastní osvětlení měřicího pole. Rozpor mezi vysokým rozlišením a širokým zorným polem byl u tohoto výrobku, který poskytuje efektivní a přesné řízení, zcela vyřešen. Pro vyšší prostup jsou čočky potaženy antireflexní vrstvou. Vynikající kvalita zobrazení přes achromatický optický systém s čirým sklem, u kterého jsou opraveny chromatické vady a který je bez zkreslení až do okrajové oblasti, a celkové prstencové osvětlení z nedávno vyvinutých osmi světelných diod stanovují nové standardy v této cenové oblasti. Baterie jsou součástí dodávky. V optice achromatický systém znamená systém dvou čoček sestávající ze skel s různým Abbeovým číslem (různá síla rozptylu barvy). Systém se skládá z dvojvypuklé čočky (obvykle z korunového skla) a rozptylné čočky s nižším Abbeovým číslem a tím silnějším rozptylem barvy než dvojvypuklá čočka (obvykle z flintového skla). Tímto způsobem lze opravit chromatickou vadu, kterou každá dvojvypuklá čočka má, pro dvě vlnové délky. To znamená, že systém má stejnou obrazovou ohniskovou vzdálenost pro obě tyto barvy. Zde jsou opět shrnuta technická data: Objednací č. KIMAG 10 Činitel zvětšení: 10x Možnost zaostření: ano Měřicí délka: 30 mm Krytí objektivu: 34 mm Dělení stupnice: 0,1 mm Optický systém: Achromatický, bez zkreslení Rozměry: 46 x 44 mm Hmotnost: 74 gramů Příslušenství: standardní stupnice a kožený kufřík KITOTEC GMBH Carl-Zeiss-Str. 11 D Meckenheim Tel.: +49 (0) Fax: +49 (0) info@kitotec.biz KITOTEC SINGAPORE PTE LTD 456, Jurong West Street 41# Singapore Tel.: Fax: info@kitotec.com.sg
