1 Registrační číslo projektu: Název projektu: Produkt č. 10 CZ.1.07/1.1.16/ Automatizace názorně Obrazový slovník výkladový Komponenty pro pneumatiku a hydrauliku Anglický jazyk Kolektiv autorů 2014

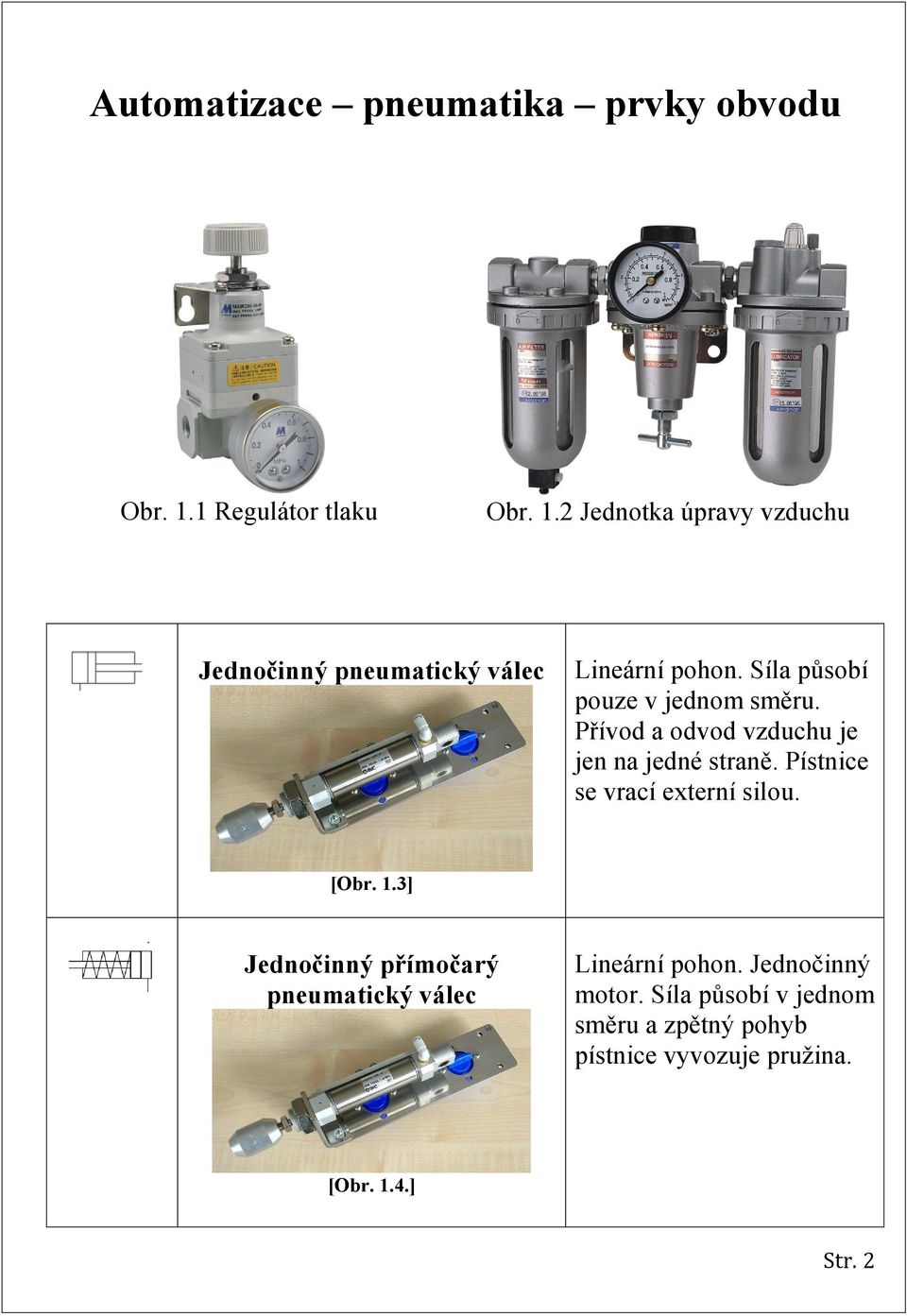

2 Automatizace pneumatika prvky obvodu Obr. 1.1 Regulátor tlaku Obr. 1.2 Jednotka úpravy vzduchu Jednočinný pneumatický válec Lineární pohon. Síla působí pouze v jednom směru. Přívod a odvod vzduchu je jen na jedné straně. Pístnice se vrací externí silou. [Obr. 1.3] Jednočinný přímočarý pneumatický válec Lineární pohon. Jednočinný motor. Síla působí v jednom směru a zpětný pohyb pístnice vyvozuje pružina. [Obr. 1.4.] Str. 2

3 Dvojčinný pneumatický válec Lineární pohon. Síla působí v obou směrech. Při zasouvání pístu působí menší síla, než při vysunování pístu. Je to dáno menším průměrem pístu ve směru zasunování pístnice. [Obr. 1.5] Dvojčinný přímočarý pneumatický motor (válec) s oboustranným tlumením Dvojčinný motor s tlumením kinetické energie, tlumení se realizuje pomocí podložek z pružného plastu nebo pomocí vzduchového polštáře. [Obr. 1.6] Dvojčinný přímočarý pneumatický motor (válec) s průběžnou pístnicí Dvojčinný motor. Síla působí střídavě podle přívodu vzduchu. Přívody vzduchu jsou na obou koncích válce. Přímočarý dvojčinný motor (válec) s magnetickým pístem a nastavitelným tlumením Bezpístnicový válec s magnetickým přenosem síly. Přenos pohybu pístu probíhá pomocí silných permanentních magnetů. Str. 3

4 Pneumatický multiplikátor Pneumatický multiplikátor. Prvek, který zvyšuje v obvodu tlak vzduchu, tam kde je třeba. Zvýšení tlaku je dvojnásobné nebo čtyřnásobné. Kompresor Kompresor. Stroj pro stlačování vzduchu. Parametrem kompresoru je množství potřebného vzduchu pro funkci systému. [Obr. 1.7] Jednosměrný pneumatický motor s otáčivým pohybem a s konstantním základním objemem Jednosměrný motor. Motory se používají k pohonu pneumatických točivých strojů. Nejčastěji jsou konstruovány jako lamelové. Obousměrný pneumatický motor s otáčivým pohybem (rotační) s konstantním a základním objemem Obousměrný motor. Motory se používají k pohonu pneumatických točivých strojů. Nejčastěji jsou konstruovány jako lamelové. Další konstrukce používá principu zubových a turbínových motorů. Str. 4

5 Jednosměrný pneumatický motor s otáčivým pohybem (rotační) s proměnným základním objemem Jednosměrný motor. Motory se používají k pohonu pneumatických točivých strojů. Obousměrný pneumatický motor s otáčivým pohybem (rotační) s proměnným základním objemem Obousměrný motor. Motory se používají k pohonu pneumatických točivých strojů. Vývěva Zařízení pro vytvoření vakua. Technologie se používá pro uchopení předmětů s hladkým povrchem pomocí přísavek, které nejdou jinak uchopit z důvodu jejich poškození apod.. Filtr Vstupní filtr vzduchu. Slouží k odstranění pevných částic (40 mil.částic/ m 3 ). Umístěn v sacím potrubí. Filtr s vypouštěním Filtr pro hlavní rozvod vzduchu s automatickým odlučovačem. Zajišťuje průtok velkého objemu vzduchu a odstraňuje hrubé nečistoty, olejové a vodní páry. Str. 5

6 Redukční ventil Redukční ventil. Slouží ke snižování tlaku na určitou definovanou hodnotu za ventilem. Manometr Tlakoměr. Přístroj pro měření tlaku vzduchu v systému. [Obr. 1.8] Rozprašovač oleje Rozprašovací maznice. Slouží k přimazávání vzduchu pro některé pneumatické motory nebo prvky. Jednotka pro úpravu vzduchu Modulární jednotka pro úpravu stlačeného vzduchu, tlakový spínač, bezpečnostní ventil, uzavírací ventil s odvzdušněním. Str. 6

7 Jednosměrný zpětný ventil Zpětný ventil. Dovoluje průtok média pouze v jenom směru. Prvek uzavírající sedlo ventilu v opačném směru se automaticky zavírá při poklesu tlaku. [Obr. 1.9] Jednosměrný zpětný ventil s pružinou Zpětný ventil. Dovoluje průtok média pouze v jenom směru. Prvek uzavírající sedlo ventilu v opačném směru je přitlačován pružinou. Řízený jednosměrný zpětný ventil Řízený ventil. K řízení se používá kladka, tlačítko nebo kotva elektromagnetu. Dvoupolohový jednosměrný ventil Dvoupolohový ventil. Automaticky se přepíná podle přívodu vzduchu. Mechanismus střídavě dosedá do sedla ventilu a propouští vzduch jedním směrem. [Obr. 1.10] Str. 7

8 Dvoutlakový ventil Ventil s funkcí logického součinu. Propouští médium jen při stejném tlaku obou vstupních kanálů. [Obr. 1.11] Jednosměrný škrticí ventil Škrtící ventil se zpětným ventilem. Ventil reguluje rychlost pneumatických pohonů. Průchod vzduchu se reguluje pomocí kuželu dosedajícího do vřetene ventilu, při uzavřeném zpětném Obousměrný škrticí ventil Obousměrný škrtící ventil. Ventil reguluje rychlost pneumatických pohonů. Průchod vzduchu se reguluje pomocí kuželů dosedajících do vřeten Tlakový přepínač Tlakový přepínač. Str. 8

9 Rychloodvzdušňovací ventil Instaluje se co nejblíže k pneumatickému válci (snížení odporu hadic, ventilů a tlumičů hluku). Pomocí velkého průřezu dochází k rychlému odvzdušnění válce a tím se zvyšuje rychlost pístu. Vzdušník Vzdušník. Slouží k vyrovnávání kolísání tlaku vzduchu. Obsahuje manometr, přetlakový ventil, možnost odpouštění kondenzátu a podléhá pravidelným revizím. Sušička Absorbční membránový vysoušeč. Obsahuje látky k zachycení vlhkosti. Má dvě nádoby s absorbčními látkami a podle vlhkosti mezi nimi přepíná. 2/2 - dvoucestný rozvaděč, dvoupolohový s otevřenou polohou 2/2 - rozvaděč dvoucestný, dvoupolohový s uzavřenou polohou Str. 9

10 3/2 - rozvaděč s uzavřenou polohou 4/2 - rozvaděč 5/2 - rozvaděč Tlumič hluku Tlumič hluku. Slouží pro omezení hluku při odvětrání. Důležitá je pro výběr tlumiče hladina akustického tlaku. Vyroben je zpravidla z tlakového hliníkového odlitku. Obr Přímočarý servoválec Obr Ventil Str. 10

11 Automatizace hydraulika prvky obvodu Obr. 2.1 Zubové čerpadlo Obr. 2.2 Filtr Jednosměrný neregulační generátor Pracuje jako hydrogenerátor. Převádí mechanickou energii na tlakovou. Jednosměrný regulační generátor Pracuje jako hydrogenerátor a převádí mechanickou energii na tlakovou. Je regulovatelný. Obousměrný neregulační generátor Pracuje jako obousměrný hydrogenerátor. Převádí mechanickou energii na tlakovou. Str. 11

12 Obousměrný regulační generátor Pracuje jako obousměrný hydrogenerátor. Převádí mechanickou energii na tlakovou. Jednočinný válec Přímočarý jednočinný hydromotor (válec). Má jeden vstup a výstup média. Zpětný pohyb je vyvozován externí silou. Jednočinný přímočarý válec s pružinou. Přímočarý jednočinný hydromotor (válec). Má jeden vstup a výstup média. Zpětný pohyb je vyvozován sílou pružiny. Dvojčinný přímočarý válec s průběžnou pístnicí Přímočarý dvojčinný hydromotor (válec). Má dva vstupy média. Síla kapaliny působí střídavě podle použitých přívodů na koncích válce. Dvojčinný přímočarý válec s tlumením Přímočarý dvojčinný hydromotor (válec). Má dva vstupy média. Síla kapaliny působí střídavě podle použitých přívodů na koncích válce. Je použito tlumení kinetické energie. Str. 12

13 Hydraulický válec dvojčinný Přímočarý dvojčinný hydromotor (válec). Tlaková síla kapaliny působí střídavě podle použitých přívodů na koncích válce. V případě zasunování válce je síla menší díky menší ploše pístu. Jednočinný přímočarý válec s teleskopickým pístem Přímočarý jednočinný hydromotor (válec) s teleskopickým pístem. Má jeden vstup a výstup média. Zpětný pohyb je vyvozován externí silou. Pneumohydraulický multiplikátor Pneumaticko-hydraulický multiplikátor. Prvek, který zvyšuje v obvodu tlak kapaliny, tam kde je třeba. Dvojčinný přímočarý válec s magnetickým pístem Bezpístnicový válec s magnetickým přenosem síly. Přenos pohybu pístu se přenáší pomocí suportu silnými permanentními magnety. Tlak při zasunování pístu je menší díky menší ploše pístu v tomto směru. Filtr Vstupní filtr média. Slouží k odstranění pevných částic. Str. 13

14 Filtr s vypouštěním Filtr pro hlavní rozvod kapaliny s automatickým odlučovačem. Zajišťuje průtok velkého objemu kapaliny a odstraňuje hrubé nečistoty z média. Redukční ventil Redukční ventil. Slouží ke snižování tlaku na určitou definovanou hodnotu za ventilem. Manometr Tlakoměr. Přístroj pro měření tlaku média. Jednosměrný zpětný ventil Zpětný ventil. Dovoluje průtok média pouze v jenom směru. Prvek uzavírající sedlo ventilu se automaticky zavírá při poklesu tlaku. Jednosměrný ventil s pružinou Zpětný ventil. Dovoluje průtok média pouze v jenom směru. Prvek uzavírající sedlo ventilu v opačném směru je přitlačován pružinou. Jednosměrný řízený ventil Řízený ventil. K řízení se používá se kladka, tlačítko nebo kotva elektromagnetu. Str. 14

15 Jednosměrný škrticí ventil Škrtící ventil se zpětným ventilem. Ventil reguluje rychlost hydraulických pohonů. Průchod kapaliny se reguluje pomocí kuželu dosedajícího do vřetene ventilu, při uzavřeném zpětném Obousměrný škrticí ventil Obousměrný škrtící ventil. Ventil reguluje rychlost pneumatických pohonů. Průchod média se reguluje pomocí kuželů dosedajícíh do vřeten Hydraulický akumulátor Hydraulický akumulátor. Slouží k vyrovnávání kolísání tlaku kapaliny. Podléhá pravidelným revizím. Dvoucestný dvoupolohový 2/2 rozvaděč s otevřenou polohou Dvoucestný dvoupolohový 2/2 rozvaděč s uzavřenou polohou Rozvaděč 3/2 s otevřenou polohou Str. 15

16 Rozvaděč 3/2 s uzavřenou polohou Rozvaděč 4/2 Rozvaděč 5/2 Obr 2.3 Hydraulický akumulátor s pryžovým vakem Str. 16

17 Zpracoval kolektiv autorů SŠ TEGA Blansko: Ing. Josef Kulaviak Ing. František Valášek Ing. Ladislav Kalas Seznam použité literatury: 1) Kolektiv autorů; SMC Training. SMC; 316 stran; 2) Obrázek č.1.1 Regulátor tlaku, obrázek č.1.2 Jednotka úpravy tlaku, obrázek č.1.12 Přímočarý servoválec, obrázek č.1.13 Ventil, obrázek č.2.1 Zubové čerpadlo, obrázek č.2.2 Filtr, obrázek č.2.3 Hydraulický akumulátor s pryžovým vakem. Použito z archivu autora Ing. Josefa Kulaviaka 3) Obrázek č.1.3 Jednočinný pneumatický válec, obrázek č.1.4 Jednočinný přímočarý pneumatický válec, obrázek č.1.5 Dvojčinný pneumatický válec, obrázek č.1.6 Dvojčinný pneumatický motor (válec) s oboustranným tlumením, obrázek č.1.7 Kompresor, obrázek č.1.8 Manometr, obrázek č.1.9 Jednosměrný zpětný ventil, obrázek č.1.10 Dvoupolohový jednosměrný ventil, obrázek č.1.11 Dvoutlakový ventil. Použito z archivu autora Ing. Františka Valáška Str. 17
