1 SYSTEMAIR a.s. Sídlo firmy: Oderská 333/5, Praha 9 Čakovice Kanceláře a sklad: Hlavní 826, Hovorčovice Tel : Fax : central@systemair.cz ANEMOSTATY DIFÚZNÍ IMOS-ADQ TECHNICKÉ PODMÍNKY IMOS - ADQ IMOS - ADQ - PK 1 TPI Výrobek je chráněn užitkovým vzorem zapsaným ÚPV SR

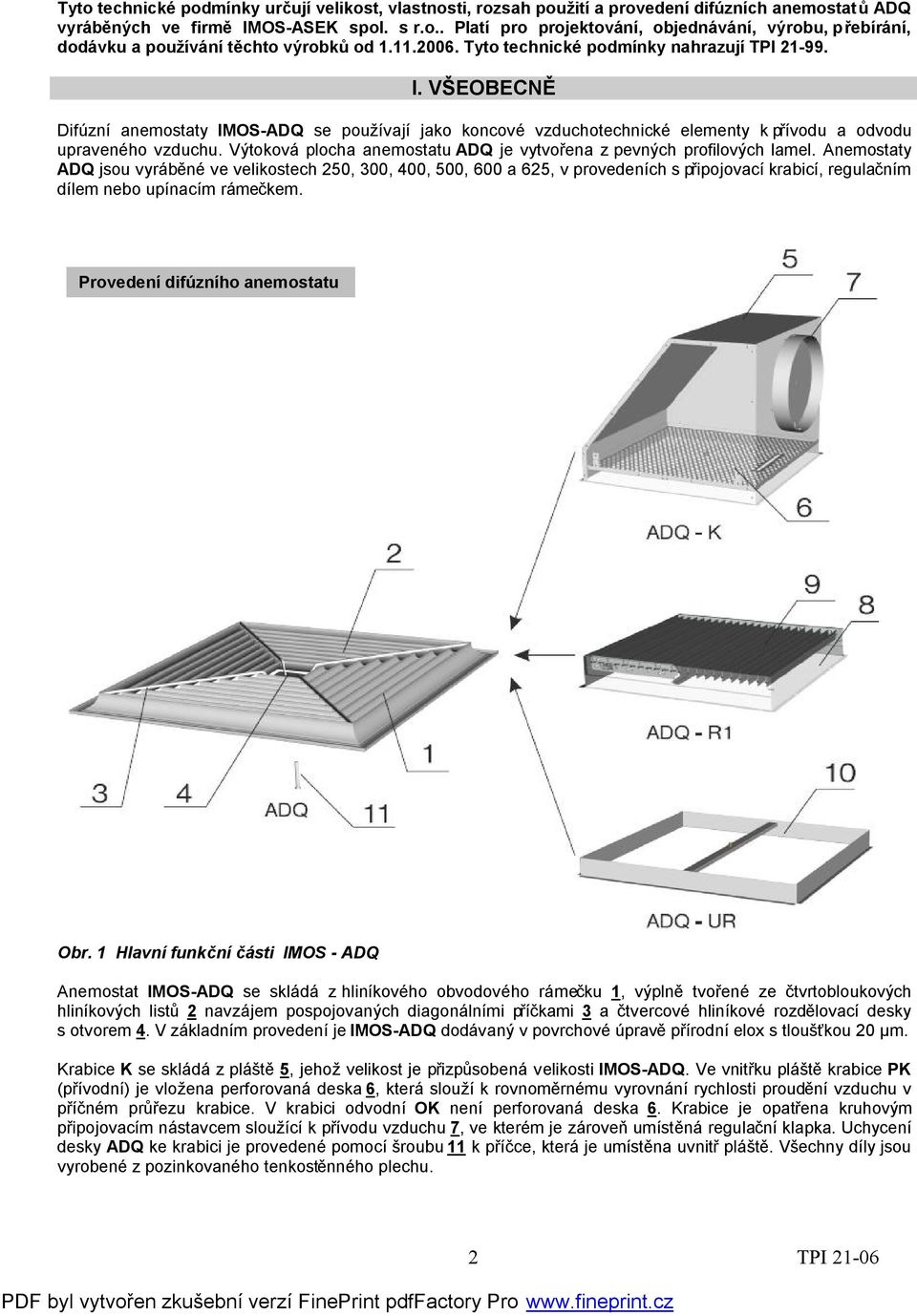

2 Tyto technické podmínky určují velikost, vlastnosti, rozsah použití a provedení difúzních anemostatů ADQ vyráběných ve firmě IMOS-ASEK spol. s r.o.. Platí pro projektování, objednávání, výrobu, přebírání, dodávku a používání těchto výrobků od Tyto technické podmínky nahrazují TPI I. VŠEOBECNĚ Difúzní anemostaty IMOS-ADQ se používají jako koncové vzduchotechnické elementy k přívodu a odvodu upraveného vzduchu. Výtoková plocha anemostatu ADQ je vytvořena z pevných profilových lamel. Anemostaty ADQ jsou vyráběné ve velikostech 250,, 400,, 600 a 625, v provedeních s připojovací krabicí, regulačním dílem nebo upínacím rámečkem. Provedení difúzního anemostatu Obr. 1 Hlavní funkční části IMOS - ADQ Anemostat IMOS-ADQ se skládá z hliníkového obvodového rámečku 1, výplně tvořené ze čtvrtobloukových hliníkových listů 2 navzájem pospojovaných diagonálními příčkami 3 a čtvercové hliníkové rozdělovací desky s otvorem 4. V základním provedení je IMOS-ADQ dodávaný v povrchové úpravě přírodní elox s tloušťkou 20 µm. Krabice K se skládá z pláště 5, jehož velikost je přizpůsobená velikosti IMOS-ADQ. Ve vnitřku pláště krabice PK (přívodní) je vložena perforovaná deska 6, která slouží k rovnoměrnému vyrovnání rychlosti proudění vzduchu v příčném průřezu krabice. V krabici odvodní OK není perforovaná deska 6. Krabice je opatřena kruhovým připojovacím nástavcem sloužící k přívodu vzduchu 7, ve kterém je zároveň umístěná regulační klapka. Uchycení desky ADQ ke krabici je provedené pomocí šroubu 11 k příčce, která je umístěna uvnitř pláště. Všechny díly jsou vyrobené z pozinkovaného tenkostěnného plechu. 2

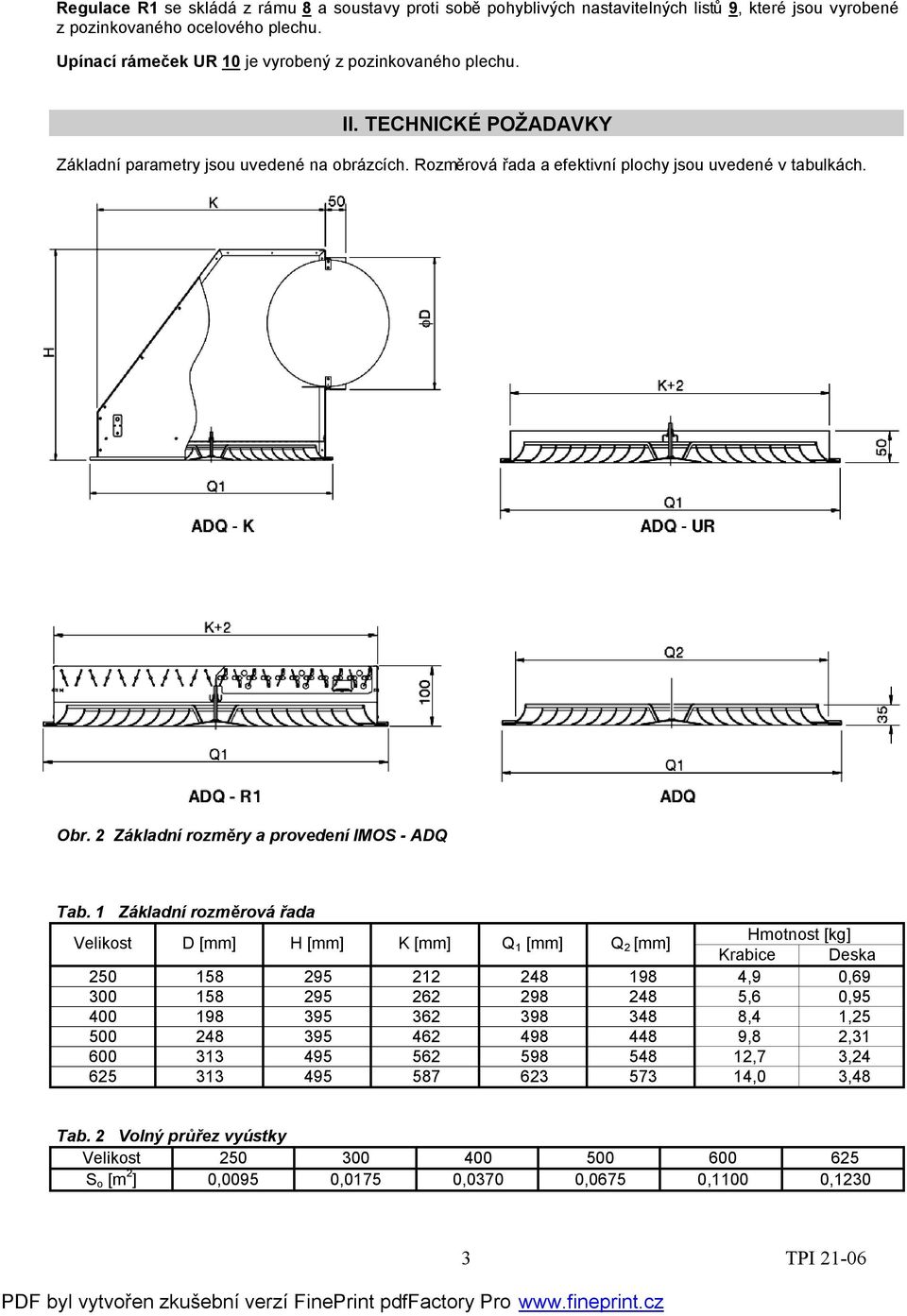

3 Regulace R1 se skládá z rámu 8 a soustavy proti sobě pohyblivých nastavitelných listů 9, které jsou vyrobené z pozinkovaného ocelového plechu. Upínací rámeček UR 10 je vyrobený z pozinkovaného plechu. II. TECHNICKÉ POŽADAVKY Základní parametry jsou uvedené na obrázcích. Rozměrová řada a efektivní plochy jsou uvedené v tabulkách. Obr. 2 Základní rozměry a provedení IMOS - ADQ Tab. 1 Základní rozměrová řada Velikost D [mm] H [mm] K [mm] Q 1 [mm] Q 2 [mm] Hmotnost [kg] Krabice Deska ,9 0, ,6 0, ,4 1, ,8 2, ,7 3, ,0 3,48 Tab. 2 Volný průřez vyústky Velikost S o [m 2 ] 0,0095 0,0175 0,0370 0,0675 0,1100 0,1230 3

4 Objednávání výrobku V objednávce je potřebné uvádět následující údaje : Anemostat se čtvercovou deskou IMOS - ADQ - X - XXX - RAL XXXX Regulace Upínací rámeček Přívodní krabice Odvodní krabice Velikosti Povrchová barevná úprava R1 UR PK OK RALXXXX Příklad objednávky : IMOS ADQ R kusů IMOS ADQ UR kusy IMOS ADQ PK 3 kusy IMOS ADQ OK kusy IMOS ADQ 400 RAL kusy III. NÁVRH DIFÚZNÍCH ANEMOSTATŮ ADQ Obr. 3 Parametry pro výpočet Tab. 3 Korekce k diagramu 1 Tlaková ztráta Δ pt [Pa] Velikost Δp t L WA x 1,0 - x 1,1 1 x 1,7 1 L WA Δp t x 1,0 x 1,1 x 2,6 400 L WA Δp t x 1,0 x 1,2 x 3,0 L WA Δp t x 1,0 x 1,3 x 3,4 600 t L WA Δp x 1,0 x 1,2 x 3,6 625 Δp t x 1,0 x 1,2 x 3,6 L WA Diagram 1 Stanovení objemového průtoku a tlakové ztráty pro IMOS ADQ PK 4

5 Tab. 4 Korekce k diagramu 2 Tlaková ztráta Δ pt [Pa] Velikost Δp t L WA x 1,0 - x 1,1 - x 1,7 1 L WA Δp t x 1,0 x 1,2 x 1,9 400 t L WA Δp x 1,0 x 1,3 x 2,6 t L WA Δp x 1,0 x 1,5 x 3,6 600 t L WA Δp x 1,0 x 1,8 x 4,1 625 Δp t x 1,0 x 1,9 x 4,1 L WA Diagram 2 Stanovení objemového průtoku a tlakové ztráty pro IMOS ADQ OK Tab. 5 Korekce k diagramu 3 Tlaková ztráta Δ pt [Pa] Velikost 100% 50% 25% Δp t x 1,0 x 2,3 x 7,1 L WA L WA Δp t x 1,0 x 3,1 x 10,9 L WA Δp t x 1,0 x 4,0 x 13,5 600 L WA Δp t x 1,0 x 3,5 x 14,4 625 Δp t x 1,0 x 3,5 x 17,4 L WA Diagram 3 Stanovení objemového průtoku a tlakové ztráty pro IMOS ADQ R1 5

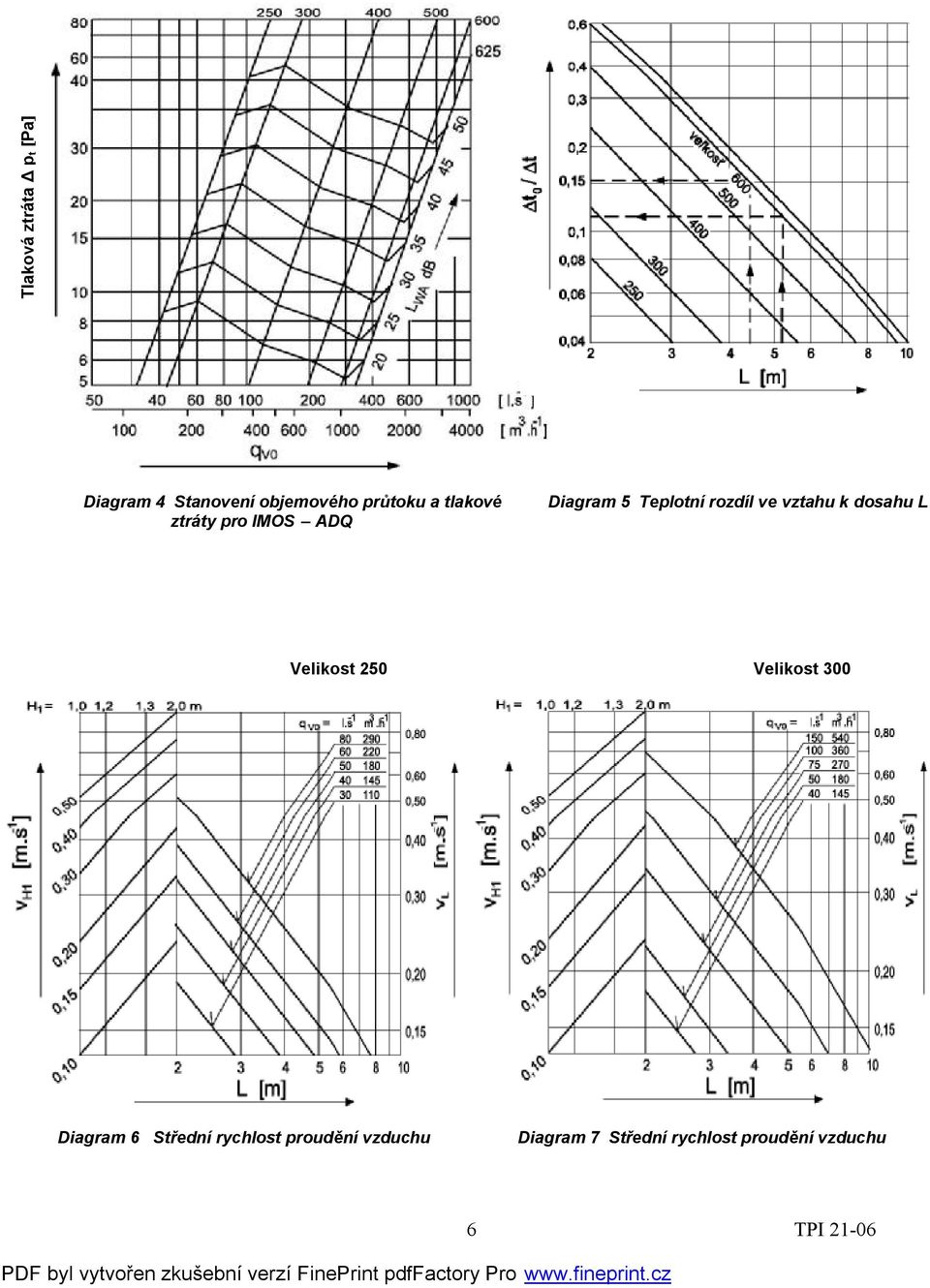

6 Tlaková ztráta Δ pt [Pa] Diagram 4 Stanovení objemového průtoku a tlakové ztráty pro IMOS ADQ Diagram 5 Teplotní rozdíl ve vztahu k dosahu L Velikost 250 Velikost Diagram 6 Střední rychlost proudění vzduchu Diagram 7 Střední rychlost proudění vzduchu 6

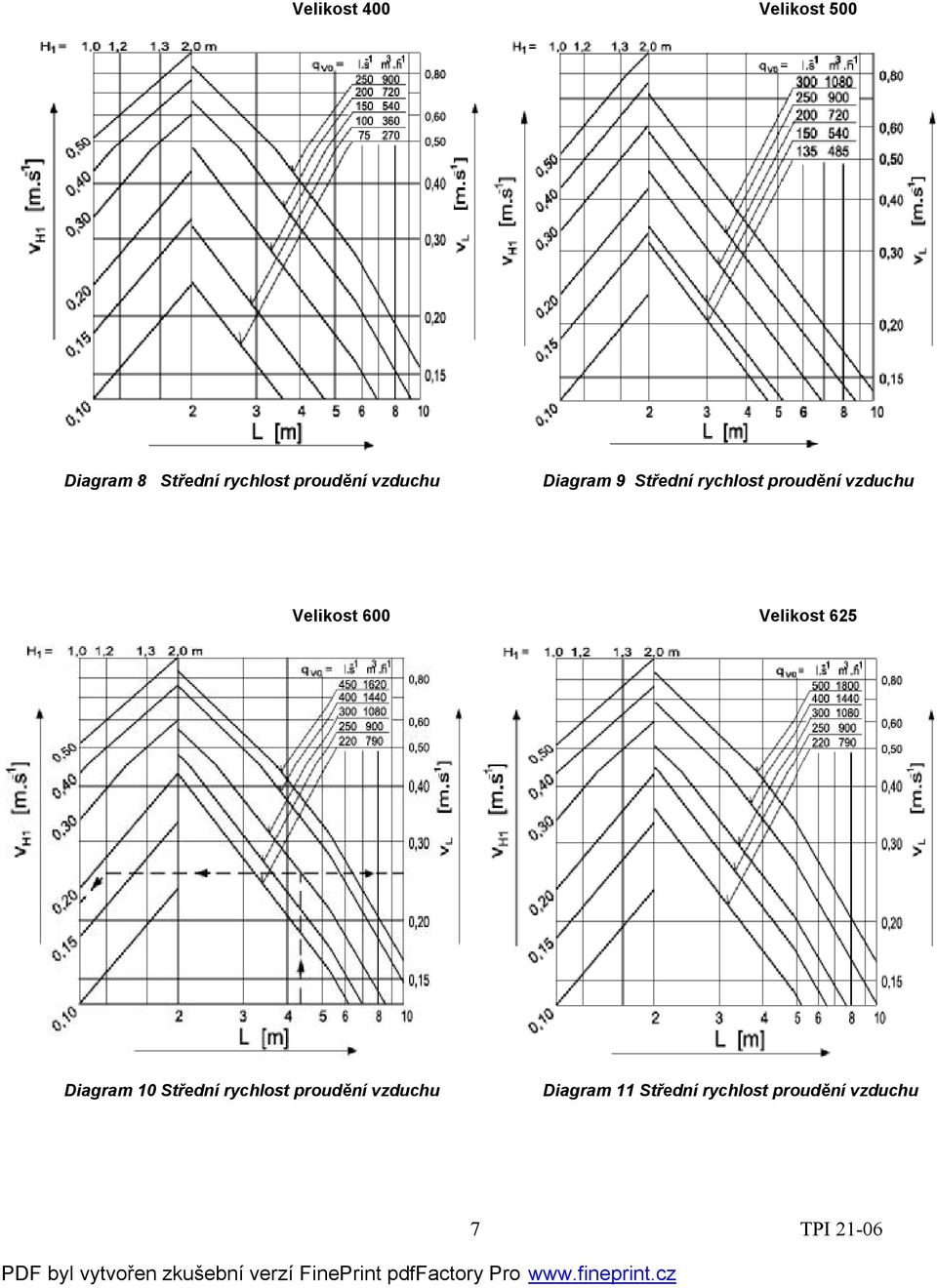

7 Velikost 400 Velikost Diagram 8 Střední rychlost proudění vzduchu Diagram 9 Střední rychlost proudění vzduchu Velikost 600 Velikost 625 Diagram 10 Střední rychlost proudění vzduchu Diagram 11 Střední rychlost proudění vzduchu 7

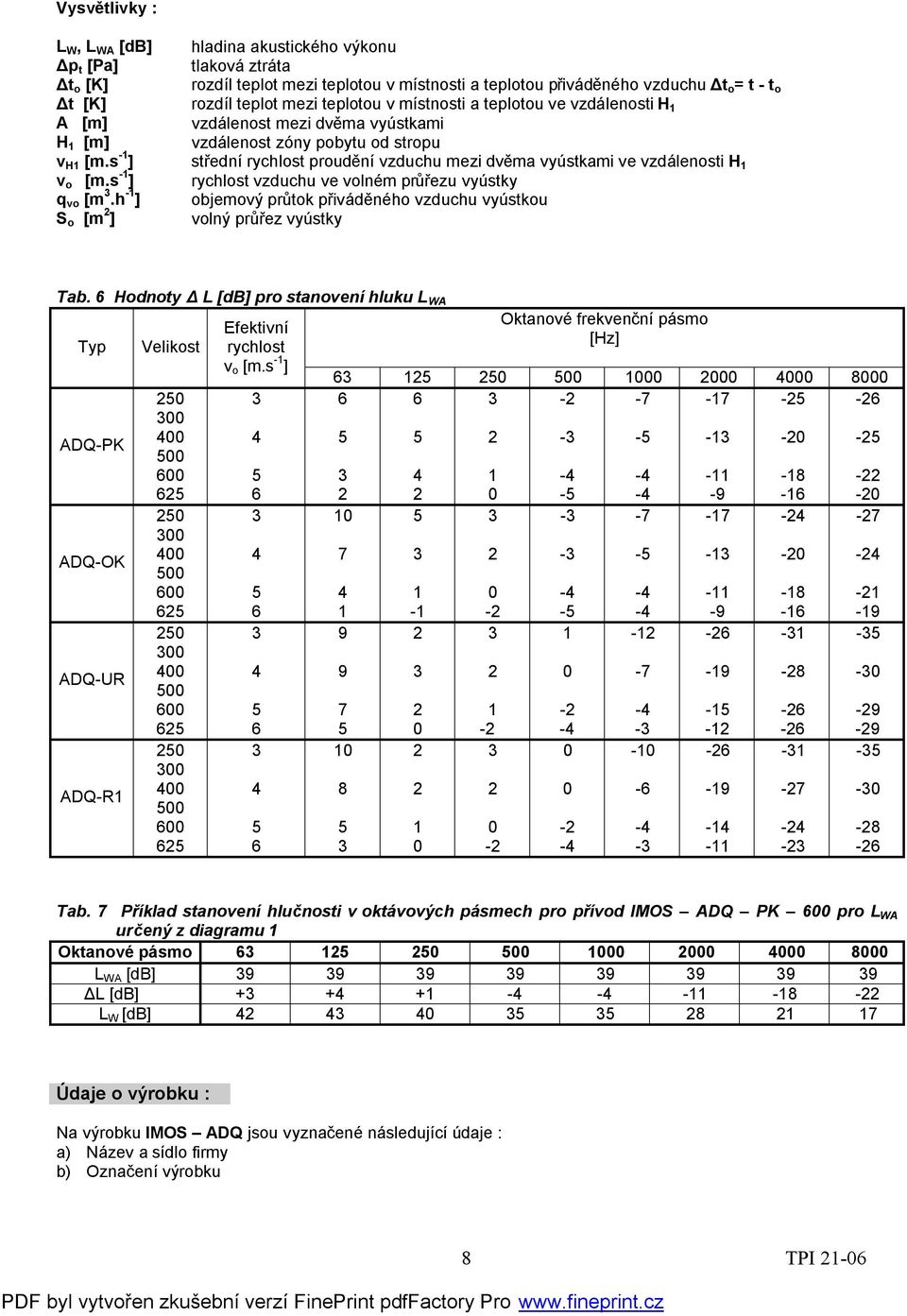

8 Vysvětlivky : L W, L WA [db] hladina akustického výkonu Δp t [Pa] tlaková ztráta Δt o [K] rozdíl teplot mezi teplotou v místnosti a teplotou přiváděného vzduchu Δt o = t - t o Δt [K] rozdíl teplot mezi teplotou v místnosti a teplotou ve vzdálenosti H 1 A [m] vzdálenost mezi dvěma vyústkami H 1 [m] vzdálenost zóny pobytu od stropu v H1 [m.s -1 ] střední rychlost proudění vzduchu mezi dvěma vyústkami ve vzdálenosti H 1 v o [m.s -1 ] rychlost vzduchu ve volném průřezu vyústky q vo [m 3.h -1 ] objemový průtok přiváděného vzduchu vyústkou S o [m 2 ] volný průřez vyústky Tab. 6 Hodnoty Δ L [db] pro stanovení hluku L WA Typ ADQ-PK ADQ-OK ADQ-UR ADQ-R1 Velikost Efektivní rychlost v o [m.s -1 ] Oktanové frekvenční pásmo [Hz] Tab. 7 Příklad stanovení hlučnosti v oktávových pásmech pro přívod IMOS ADQ PK 600 pro L WA určený z diagramu 1 Oktanové pásmo L WA [db] ΔL [db] L W [db] Údaje o výrobku : Na výrobku IMOS ADQ jsou vyznačené následující údaje : a) Název a sídlo firmy b) Označení výrobku 8

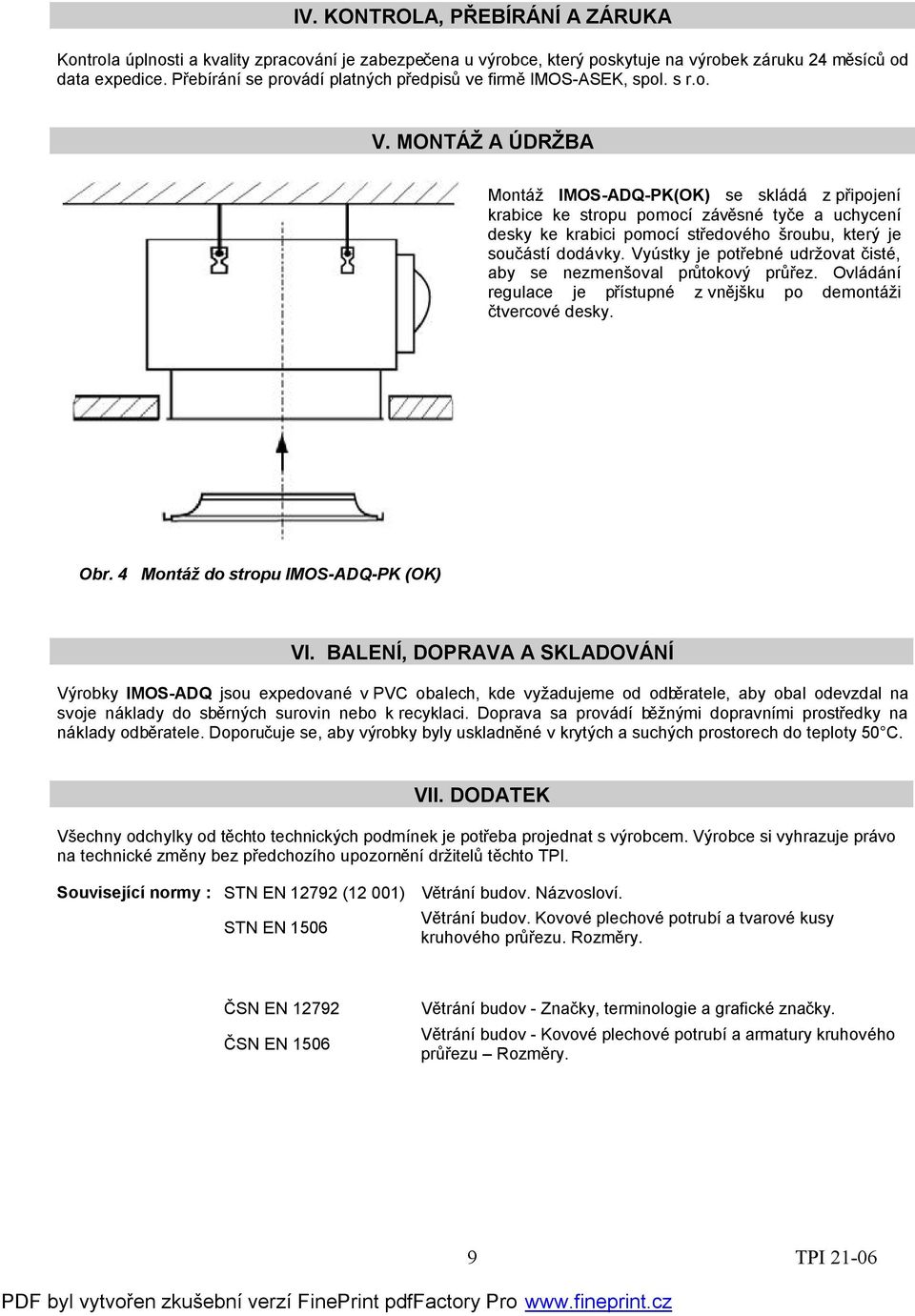

9 IV. KONTROLA, PŘEBÍRÁNÍ A ZÁRUKA Kontrola úplnosti a kvality zpracování je zabezpečena u výrobce, který poskytuje na výrobek záruku 24 měsíců od data expedice. Přebírání se provádí platných předpisů ve firmě IMOS-ASEK, spol. s r.o. V. MONTÁŽ A ÚDRŽBA Montáž IMOS-ADQ-PK(OK) se skládá z připojení krabice ke stropu pomocí závěsné tyče a uchycení desky ke krabici pomocí středového šroubu, který je součástí dodávky. Vyústky je potřebné udržovat čisté, aby se nezmenšoval průtokový průřez. Ovládání regulace je přístupné z vnějšku po demontáži čtvercové desky. Obr. 4 Montáž do stropu IMOS-ADQ-PK (OK) VI. BALENÍ, DOPRAVA A SKLADOVÁNÍ Výrobky IMOS-ADQ jsou expedované v PVC obalech, kde vyžadujeme od odběratele, aby obal odevzdal na svoje náklady do sběrných surovin nebo k recyklaci. Doprava sa provádí běžnými dopravními prostředky na náklady odběratele. Doporučuje se, aby výrobky byly uskladněné v krytých a suchých prostorech do teploty 50 C. VII. DODATEK Všechny odchylky od těchto technických podmínek je potřeba projednat s výrobcem. Výrobce si vyhrazuje právo na technické změny bez předchozího upozornění držitelů těchto TPI. Související normy : STN EN (12 001) Větrání budov. Názvosloví. STN EN 1506 Větrání budov. Kovové plechové potrubí a tvarové kusy kruhového průřezu. Rozměry. ČSN EN ČSN EN 1506 Větrání budov - Značky, terminologie a grafické značky. Větrání budov - Kovové plechové potrubí a armatury kruhového průřezu Rozměry. 9
