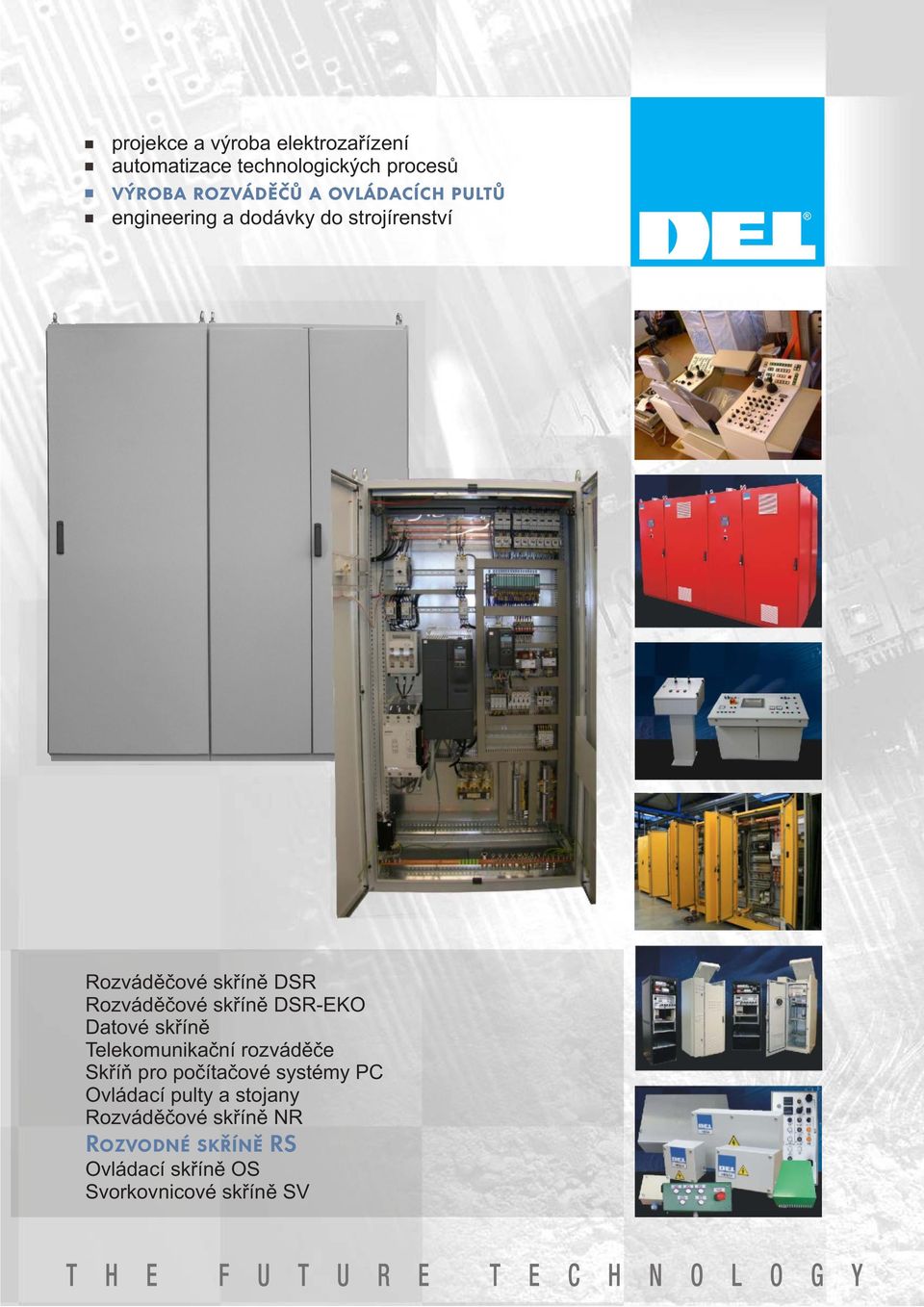

1 projekce a výroba elektrozařízení automatizace technologických procesů výroba rozváděčů a ovládacích pultů engineering a dodávky do strojírenství Rozváděčové skříně DSR Rozváděčové skříně DSR-EKO Datové skříně Telekomunikační rozváděče Skříň pro počítačové systémy PC Ovládací pulty a stojany Rozváděčové skříně NR Rozvodné skříně RS Ovládací skříně OS Svorkovnicové skříně SV

2 Obsah Obecné informace Technický popis... 3 Provedení... 3 Skladování... 3 Rozvodné skříně RS, velikost Rozvodné skříně RS, velikost Rozvodné skříně RS, velikost Rozvodné skříně RS, velikost Prostor pro montáž přístrojů... 8 Rozvodné skříně RS, rozměrová tabulka... 9 Rozvodné skříně RS, rozměry montážních plechů a kotevní otvory

3 Obecné informace Rozvodné skříně RS se používají na rozvod elektrické energie a odpovídají ČSN EN ( ). DEL a.s. Žďár nad Sázavou má v tomto oboru dlouholeté zkušenosti. Na základě těchto zkušeností vznikla řada rozvodných skříní RS. Maximální pozornost je věnována dílenskému zpracování. Povrchová úprava práškovou technologií zajišťuje kvalitní antikorozní ochranu. Pro zajištění těsnosti vnitřního prostoru skříní je užito moderní technologie nanášení PU těsnění přímo na díly skříně. Jsme schopni v krátkých dodacích lhůtách zhotovit i zcela atypické konstrukce. Technický popis Rozvodnou skříň RS tvoří skříň a víko svařené z ohýbaného ocelového plechu síly 1,5 mm. Víko je ke skříni připevněno vnějšími závěsy a na protilehlé straně vybaveny jedním nebo dvěma rozváděčovými zámky dle velikosti skříně. Těsnost skříně zajišťuje PU těsnění na víku skříně. Vnější rozměry skříní jsou naznačeny na obr.1, 2, 3, 4 a uvedeny v rozměrové tabulce. Vnitřní uspořádání skříně je naznačeno na obr.1, 2, 3, 4. K montáži skříně slouží stavitelné montážní příchytky obr.1, 2, 3, 4. Zadní stěna je uvnitř skříně vybavena čtyřmi svorníky k upevnění montážního plechu. Skříň má dvě vnitřní zemnící svorky umístěné na spodní stěně a jednu zemnící svorku vnější, umístěnou ve spodní části levé boční stěny skříně. Vnitřní svorky je možno užít v případě potřeby pro montáž zemnící přípojnice. Využitelný prostor pro montáž přístrojů na bočních stěnách a víku je vymezen na obr.5 a 6 včetně umístění otvorů pro montážní příchytky. Krytí rozvodových skříní RS - IP55 Provedení Rozměry Skladování Lak na bázi polyesterové pryskyřice nanášený práškovou technologií na povrch upravený železitým fosfátem v odstínu RAL 7035 (po dohodě libovolný dle vzorníku RAL). Broušený nerez Uvedeny v tabulkách u jednotlivých typů. Výrobek musí být skladován v suchých bezprašných prostorách bez nebezpečí mechanického poškození. Teplota -10 C až +35 C, stabilní vlhkost 80% při +21 C. Je nepřípustné skladovat rozvodné skříně RS v nevysušených a stavebně nedokončených prostorech. 3

4 Rozvodné skříně RS, velikost 1, rozměrové náčrty Rozvodné skříně RS, velikost 1, obr. číslo 1 Kotevní otvory Montážní plech 4

5 Rozvodné skříně RS, velikost 2, rozměrové náčrty Rozvodné skříně RS, velikost 2, obr. číslo 2 Kotevní otvory Montážní plech 5

6 Rozvodné skříně RS, velikost 3, rozměrové náčrty Rozvodné skříně RS, velikost 3, obr. číslo 3 Kotevní otvory Montážní plech 6

7 Rozvodné skříně RS, velikost 4, rozměrové náčrty Rozvodné skříně RS, velikost 4, obr. číslo 4 Kotevní otvory Montážní plech 7

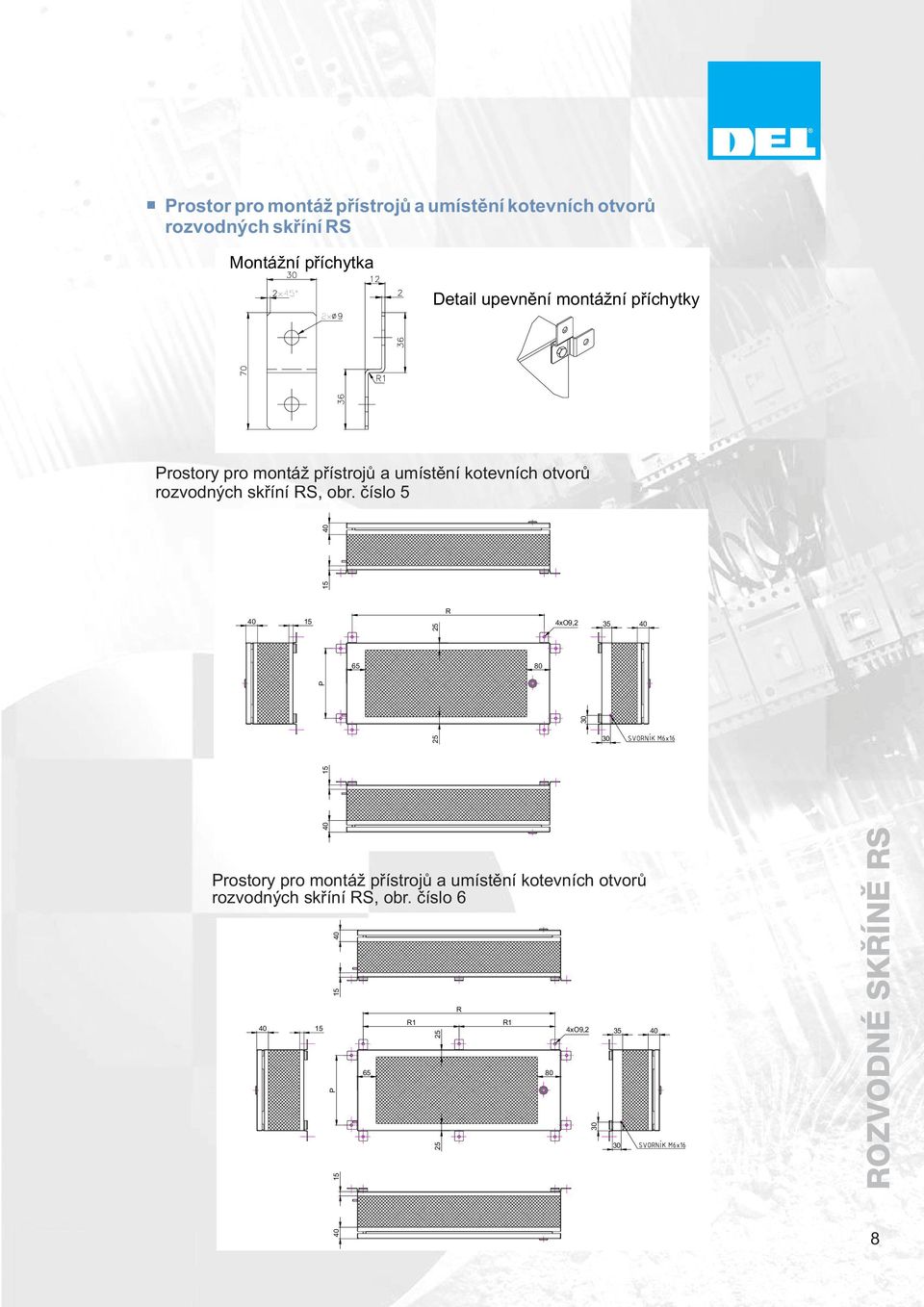

8 Prostor pro montáž přístrojů a umístění kotevních otvorů rozvodných skříní RS Montážní příchytka x45 2x Detail upevnění montážní příchytky Prostory pro montáž přístrojů a umístění kotevních otvorů rozvodných skříní RS, obr. číslo P R 80 4xO9, Prostory pro montáž přístrojů a umístění kotevních otvorů rozvodných skříní RS, obr. číslo P 65 R R R1 80 4xO9,

9 Rozvodné skříně RS, rozměrová tabulka Rozvodné skříně RS, rozměry montážního plechu a kotevních otvorů 9
