Bednění betonových a železobetonových konstrukcí Opakování (druhy bednění) Jednostranné bednění stěn Bednění stropů Postup prací na objektu

Transkript

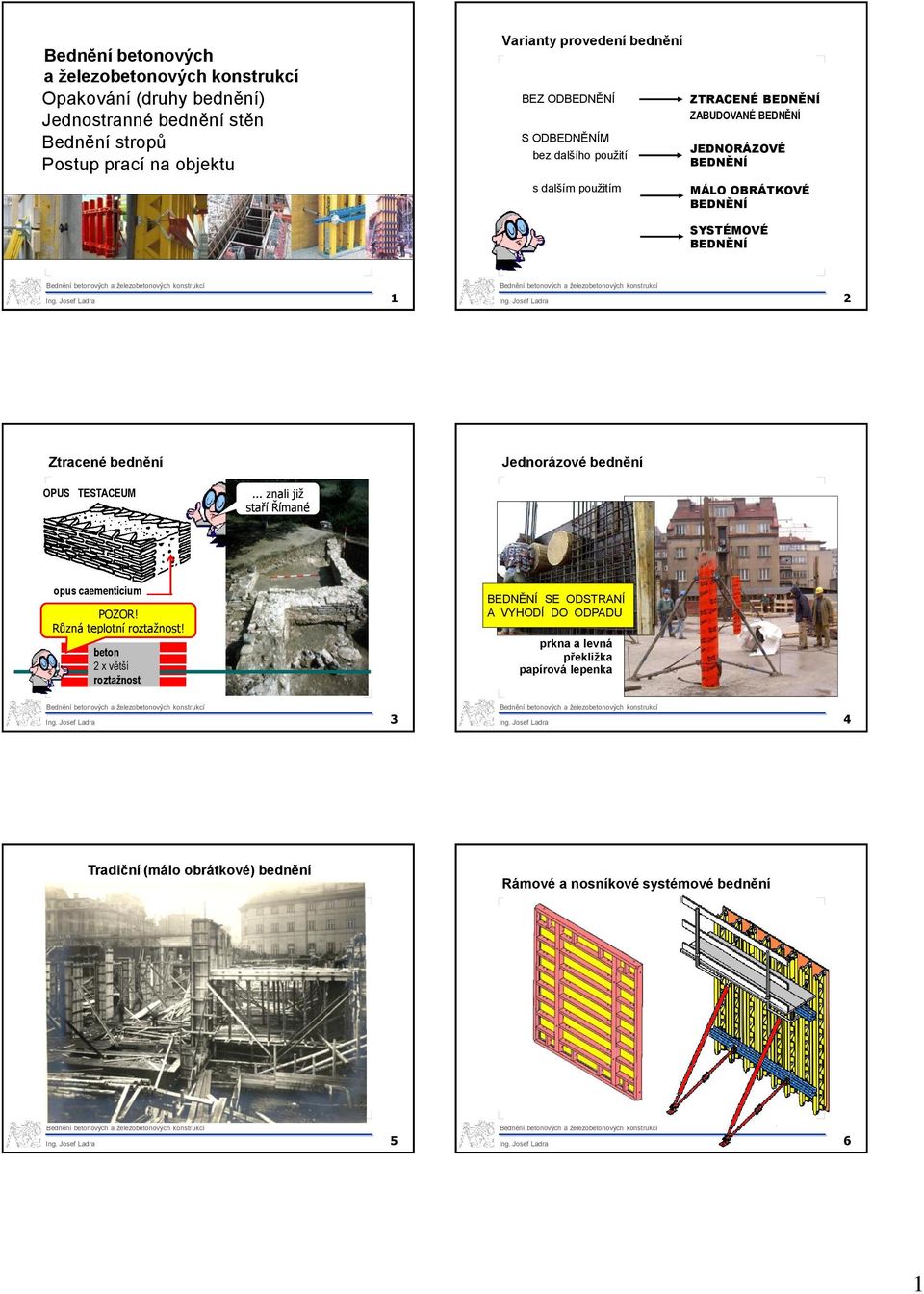

1 Bednění betonových a železobetonových konstrukcí Opakování (druhy bednění) Jednostranné bednění stěn Bednění stropů Postup prací na objektu Varianty provedení bednění BEZ ODBEDNĚNÍ S ODBEDNĚNÍM bez dalšího použití s dalším použitím ZTRACENÉ BEDNĚNÍ ZABUDOVANÉ BEDNĚNÍ JEDNORÁZOVÉ BEDNĚNÍ MÁLO OBRÁTKOVÉ BEDNĚNÍ SYSTÉMOVÉ BEDNĚNÍ 1 2 Ztracené bednění Jednorázové bednění OPUS TESTACEUM... znali již staří Římané opus caementicium POZOR! Různá teplotní roztažnost! beton 2 x větší roztažnost BEDNĚNÍ SE ODSTRANÍ A VYHODÍ DO ODPADU prkna a levná překližka papírová lepenka 3 4 Tradiční (málo obrátkové) bednění Rámové a nosníkové systémové bednění 5 6 1

2 Nosníkové systémové bednění stěn Technologie bednění svislých prvků systémovým bedněním BEZJEŘÁBOVÁ TECHNOLOGIE transport na stavbu transport na stavbě JEŘÁBOVÁ TECHNOLOGIE transport na stavbu předmontáž na stavbě budování formy na místě ručně budování formy na místě jeřábová technologie ODBEDNĚNÍ RUČNĚ Výhody 1) vysoká variabilita: rozměrů panelů únosnosti bednění otvorů pro sepnutí 2) snadná demontáž bednicího pláště 3) použití nosníků i na stropní bednění Nevýhody 1) nutnost předmontáže jeřábová technologie transport na stavbě jeřábová technologie 2) obtížnější spojování panelů 7 8 Transport panelů nosníkového stěnového bednění Předmontáž panelů na staveništi 9 10 Panel nosníkového stěnového bednění Detaily nosníkového stěnového bednění Bednicí plášť (překližka multiplex) Vnější výztuhy svislé (dřevěné nosníky) Vnější výztuhy vodorovné (ocelové profily - závory) Stabilizátory (ocelové - s rektifikací) Plošina pro betonáře upevněná na panelu ochranná trubka (zároveň rozpěrka) spínací tyč s matkou spojovací prvek vodorovné výztuhy vodorovná výztuha závora (2xU) svislé sloupky (plná stojina) bednicí plášť (překližka)

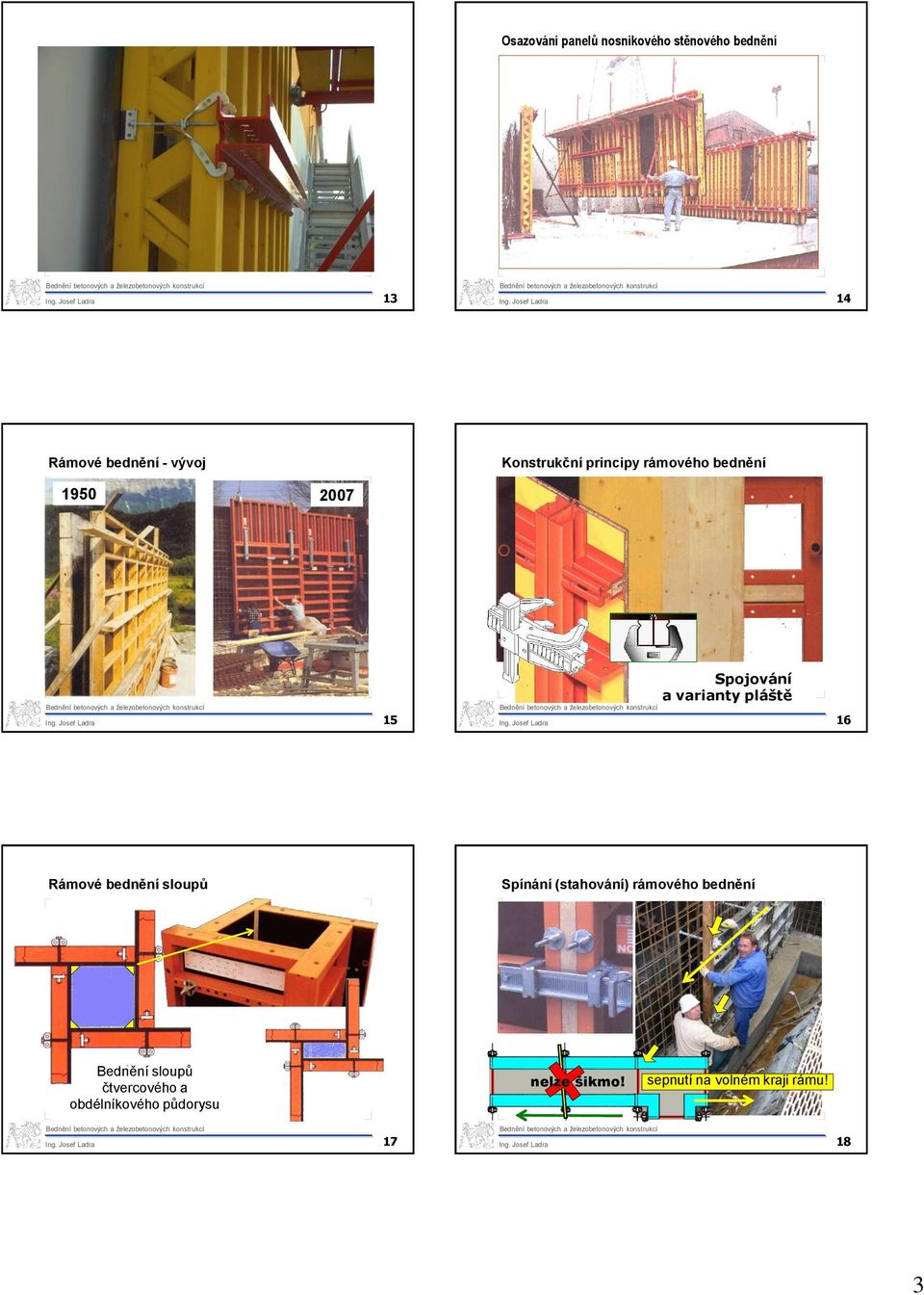

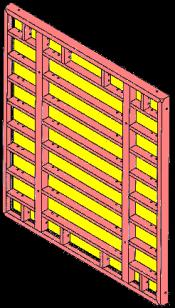

3 Osazování panelů nosníkového stěnového bednění Rámové bednění - vývoj Konstrukční principy rámového bednění 15 Spojování a varianty pláště 16 Rámové bednění sloupů Spínání (stahování) rámového bednění Bednění sloupů čtvercového a obdélníkového půdorysu nelze šikmo! sepnutí na volném kraji rámu!

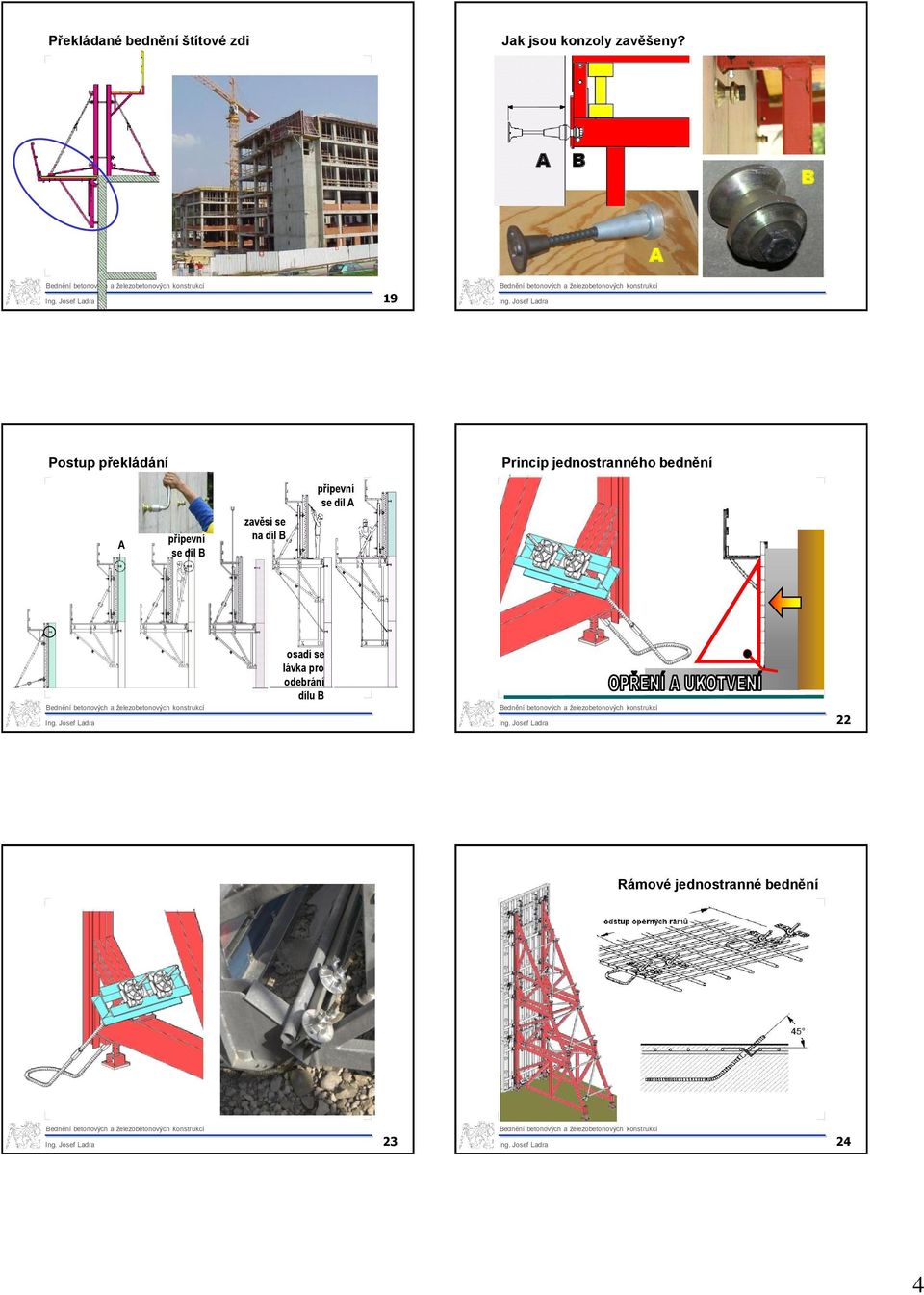

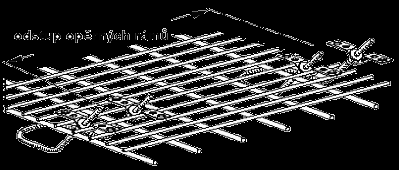

4 Překládané bednění štítové zdi Jak jsou konzoly zavěšeny? A B B A 19 Postup překládání Princip jednostranného bednění připevní se díl A A připevní se díl B zavěsí se na díl B osadí se lávka pro odebrání dílu B 22 Rámové jednostranné bednění

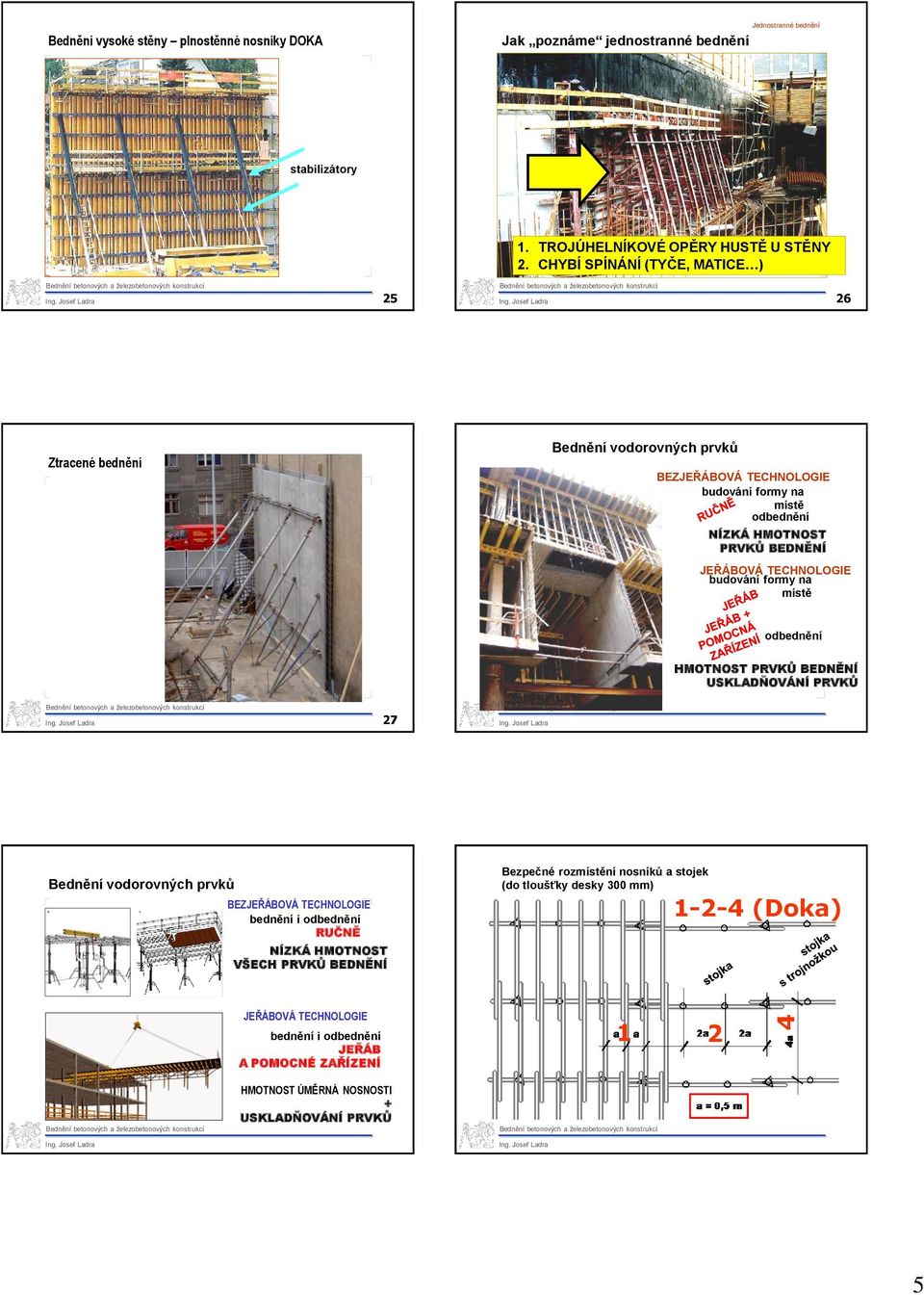

5 4 Bednění vysoké stěny plnostěnné nosníky DOKA Jak poznáme jednostranné bednění Jednostranné bednění stabilizátory 1. TROJÚHELNÍKOVÉ OPĚRY HUSTĚ U STĚNY 2. CHYBÍ SPÍNÁNÍ (TYČE, MATICE ) Ztracené bednění Bednění vodorovných prvků BEZJEŘÁBOVÁ TECHNOLOGIE budování formy na místě odbednění NÍZKÁ HMOTNOST PRVKŮ BEDNĚNÍ JEŘÁBOVÁ TECHNOLOGIE budování formy na místě odbednění HMOTNOST PRVKŮ BEDNĚNÍ USKLADŇOVÁNÍ PRVKŮ 27 Bednění vodorovných prvků BEZJEŘÁBOVÁ TECHNOLOGIE bednění i odbednění RUČNĚ NÍZKÁ HMOTNOST VŠECH PRVKŮ BEDNĚNÍ Bezpečné rozmístění nosníků a stojek (do tloušťky desky 300 mm) (Doka) JEŘÁBOVÁ TECHNOLOGIE bednění i odbednění JEŘÁB A POMOCNÉ ZAŘÍZENÍ 1 2 HMOTNOST ÚMĚRNÁ NOSNOSTI + USKLADŇOVÁNÍ PRVKŮ 5

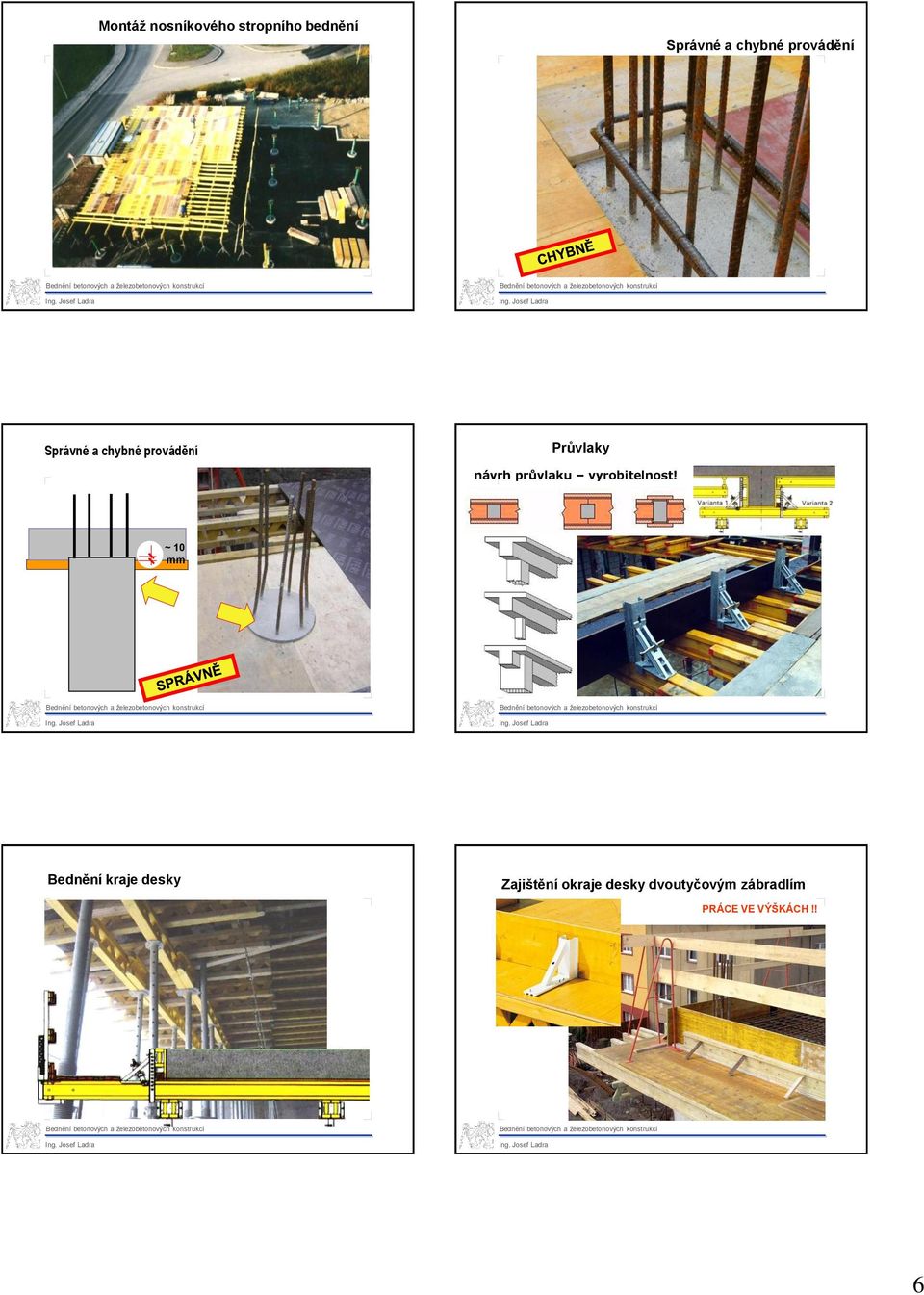

6 Montáž nosníkového stropního bednění Správné a chybné provádění Správné a chybné provádění Průvlaky návrh průvlaku vyrobitelnost! ~ 10 mm Bednění kraje desky Zajištění okraje desky dvoutyčovým zábradlím PRÁCE VE VÝŠKÁCH!! 6

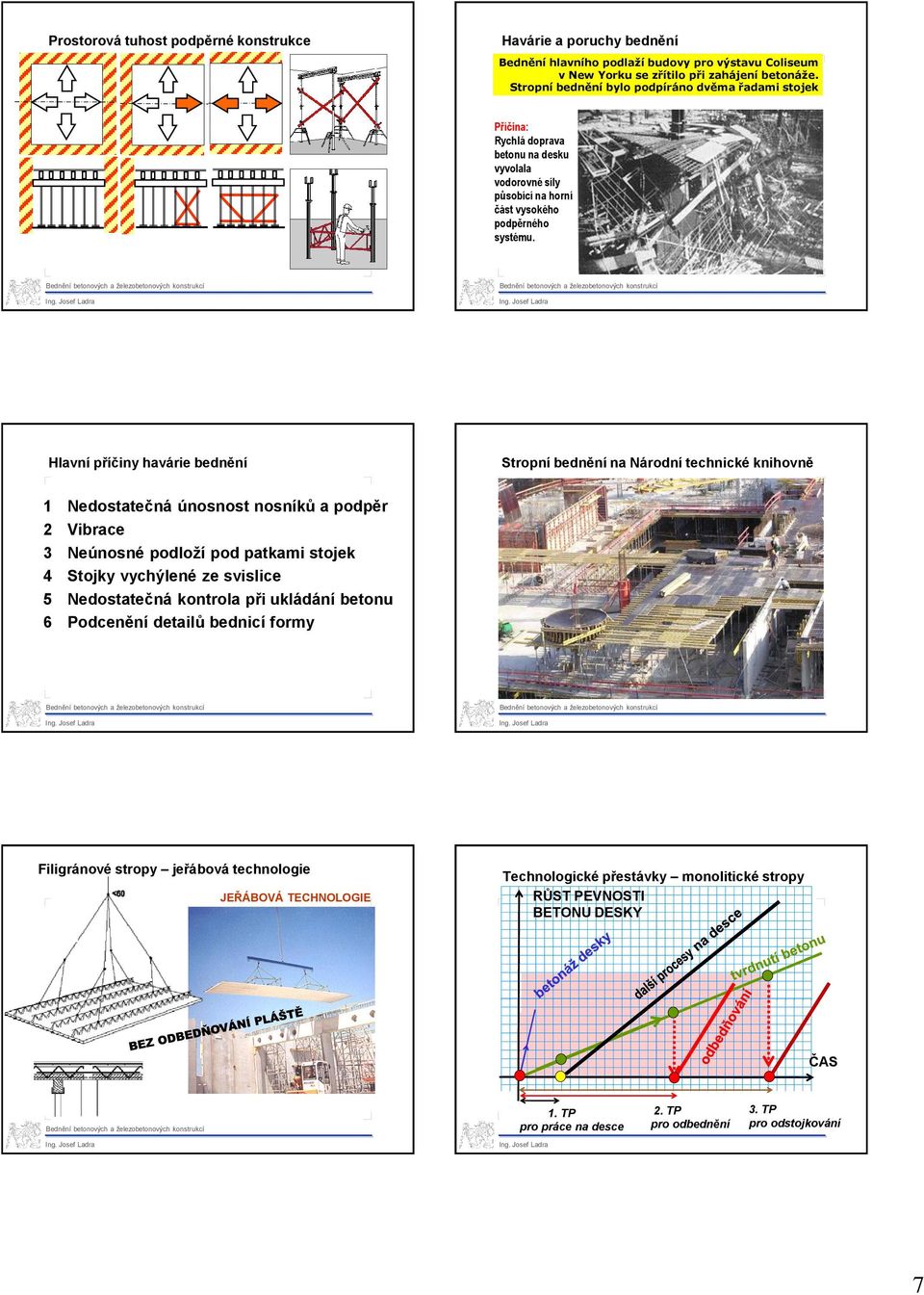

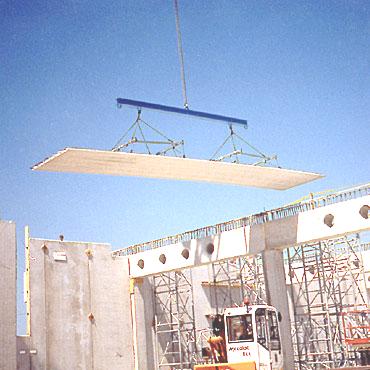

7 Prostorová tuhost podpěrné konstrukce Havárie a poruchy bednění Bednění hlavního podlaží budovy pro výstavu Coliseum v New Yorku se zřítilo při zahájení betonáže. Stropní bednění bylo podpíráno dvěma řadami stojek Příčina: Rychlá doprava betonu na desku vyvolala vodorovné síly působící na horní část vysokého podpěrného systému. Hlavní příčiny havárie bednění Stropní bednění na Národní technické knihovně 1 Nedostatečná únosnost nosníků a podpěr 2 Vibrace 3 Neúnosné podloží pod patkami stojek 4 Stojky vychýlené ze svislice 5 Nedostatečná kontrola při ukládání betonu 6 Podcenění detailů bednicí formy Filigránové stropy jeřábová technologie JEŘÁBOVÁ TECHNOLOGIE Technologické přestávky monolitické stropy RŮST PEVNOSTI BETONU DESKY ČAS 1. TP pro práce na desce 2. TP pro odbednění 3. TP pro odstojkování 7

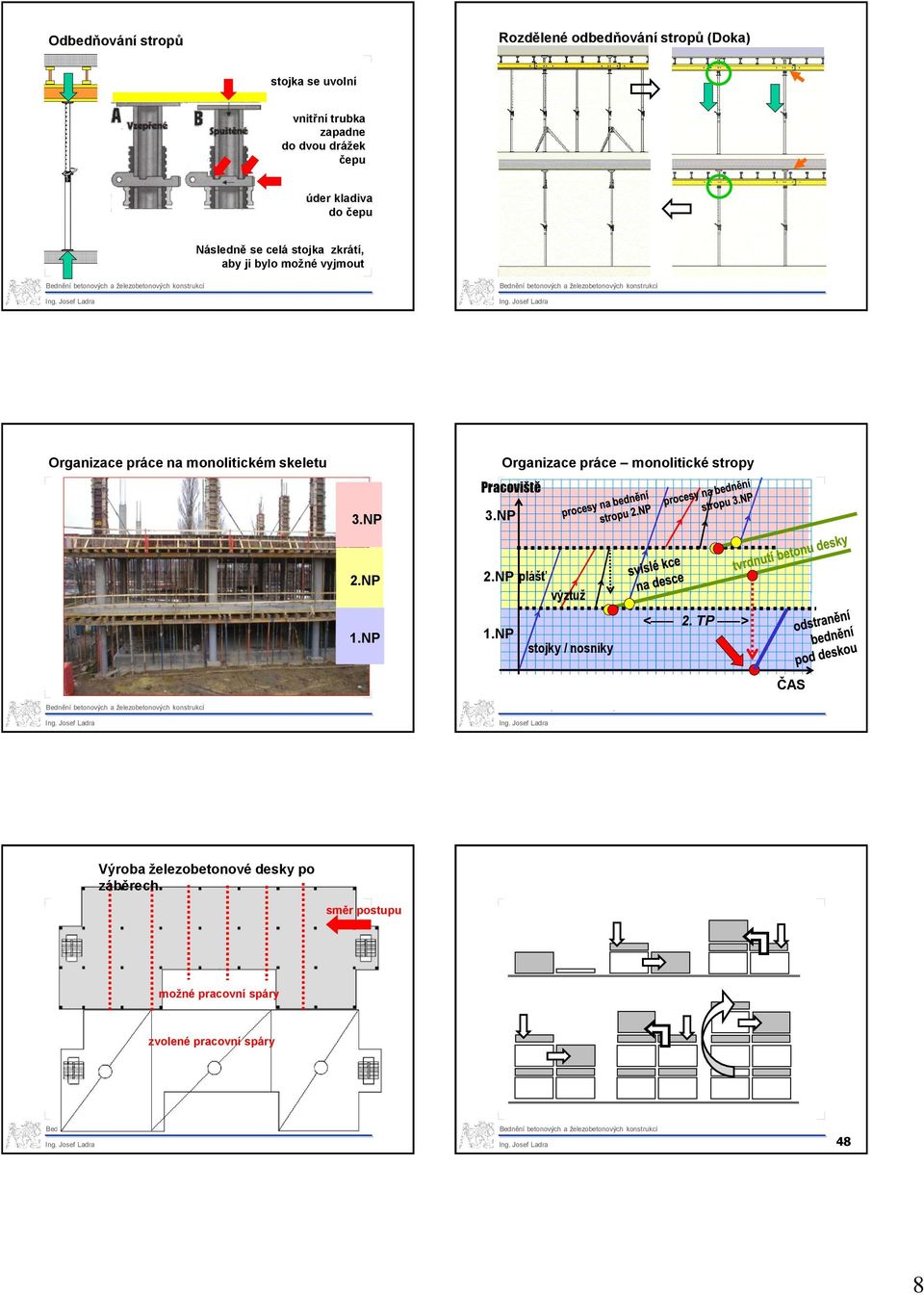

8 Odbedňování stropů Rozdělené odbedňování stropů (Doka) stojka se uvolní vnitřní trubka zapadne do dvou drážek čepu úder kladiva do čepu Následně se celá stojka zkrátí, aby ji bylo možné vyjmout Organizace práce na monolitickém skeletu Organizace práce monolitické stropy Pracoviště 3.NP 3.NP 2.NP 1.NP 2.NP plášť výztuž 1.NP stojky / nosníky < 2. TP > ČAS Výroba železobetonové desky po záběrech směr postupu možné pracovní spáry zvolené pracovní spáry 48 8

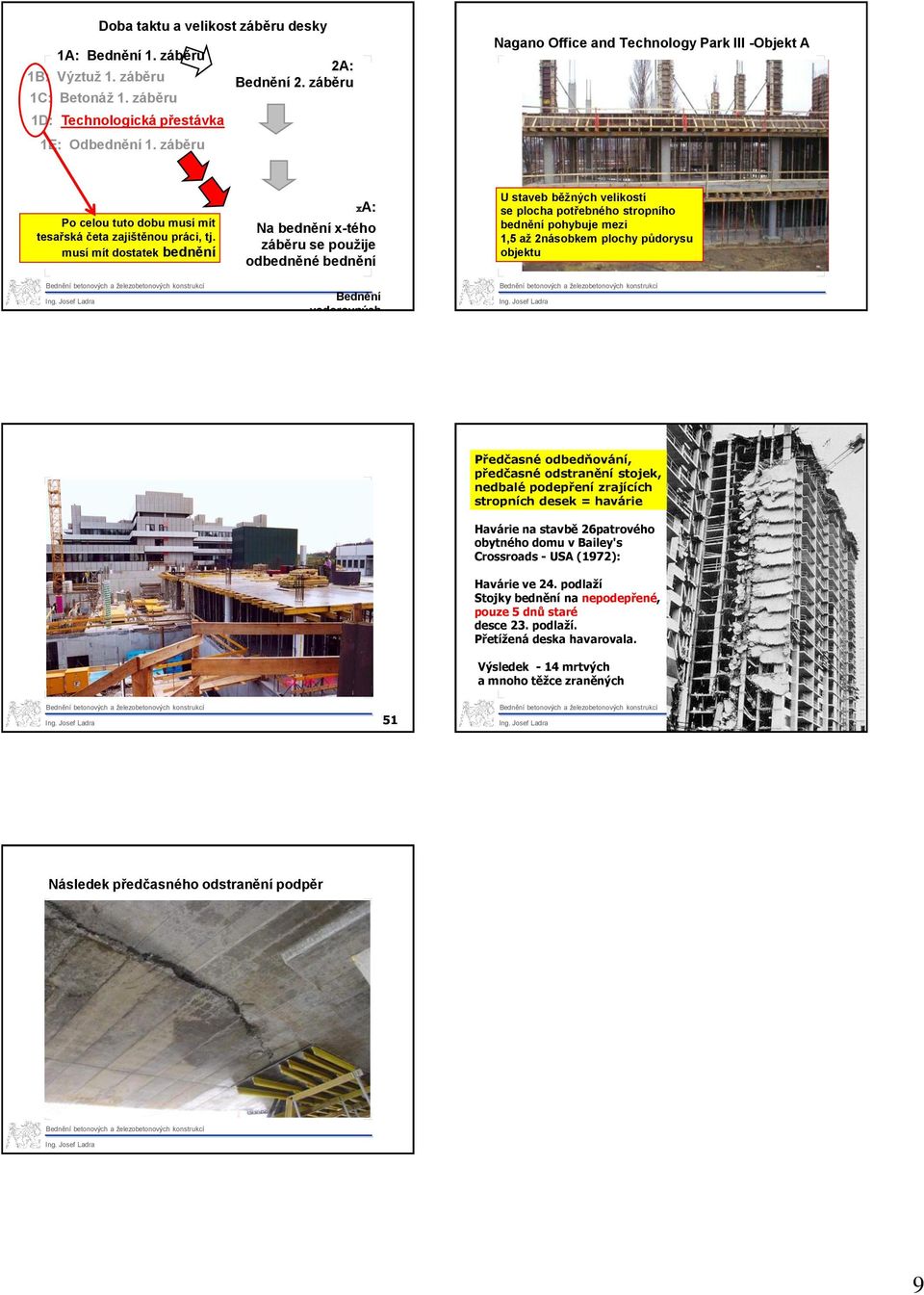

9 1A: Bednění 1. záběru 1B: Výztuž 1. záběru Doba taktu a velikost záběru desky 1C: Betonáž 1. záběru 1D: Technologická přestávka 2A: Bednění 2. záběru Nagano Office and Technology Park III -Objekt A 1E: Odbednění 1. záběru Po celou tuto dobu musí mít tesařská četa zajištěnou práci, tj. musí mít dostatek bednění xa: Na bednění x-tého záběru se použije odbedněné bednění U staveb běžných velikostí se plocha potřebného stropního bednění pohybuje mezi 1,5 až 2násobkem plochy půdorysu objektu Bednění vodorovných prvků Předčasné odbedňování, předčasné odstranění stojek, nedbalé podepření zrajících stropních desek = havárie Havárie na stavbě 26patrového obytného domu v Bailey's Crossroads - USA (1972): Havárie ve 24. podlaží Stojky bednění na nepodepřené, pouze 5 dnů staré desce 23. podlaží. Přetížená deska havarovala. Výsledek - 14 mrtvých a mnoho těžce zraněných 51 Následek předčasného odstranění podpěr 9
