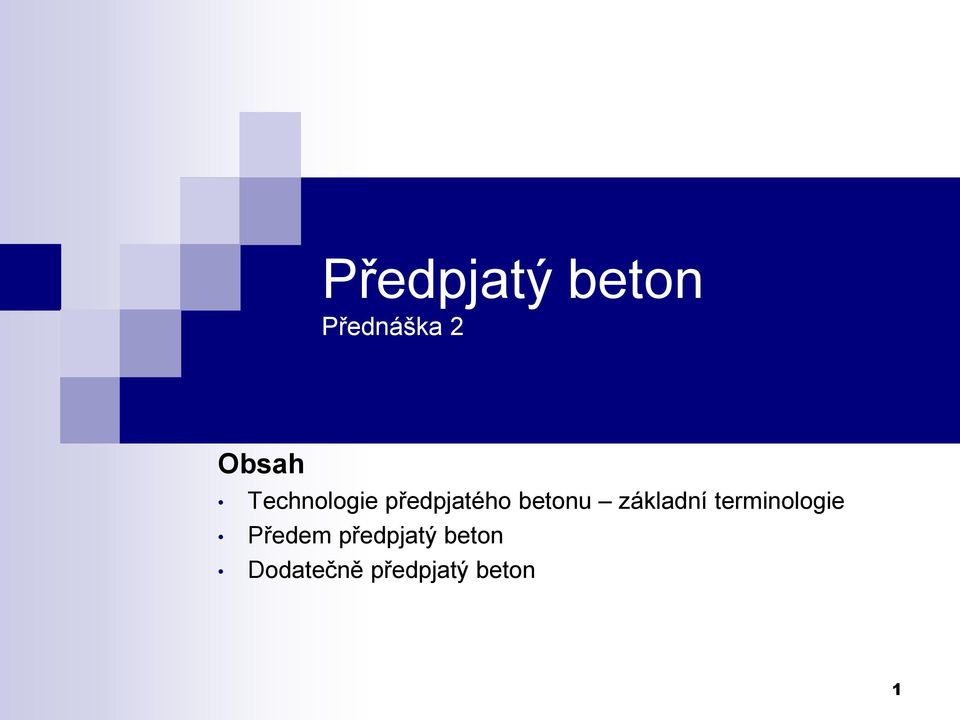

1 Předpjatý beton Přednáška 2 Obsah Technologie předpjatého betonu základní terminologie Předem předpjatý beton Dodatečně předpjatý beton 1

2 Technologie předpjatého betonu základní terminologie Technologie předpjatého betonu základní terminologie Dělení předpínací výztuže podle soudržnosti s betonem : Se soudržností přenos předpínací síly z výztuže do betonu zajištěn po celé délce; Bez zajištěné soudržnosti se kotví prostřednictvím kotevního zařízení volná předpínací výztuž 2

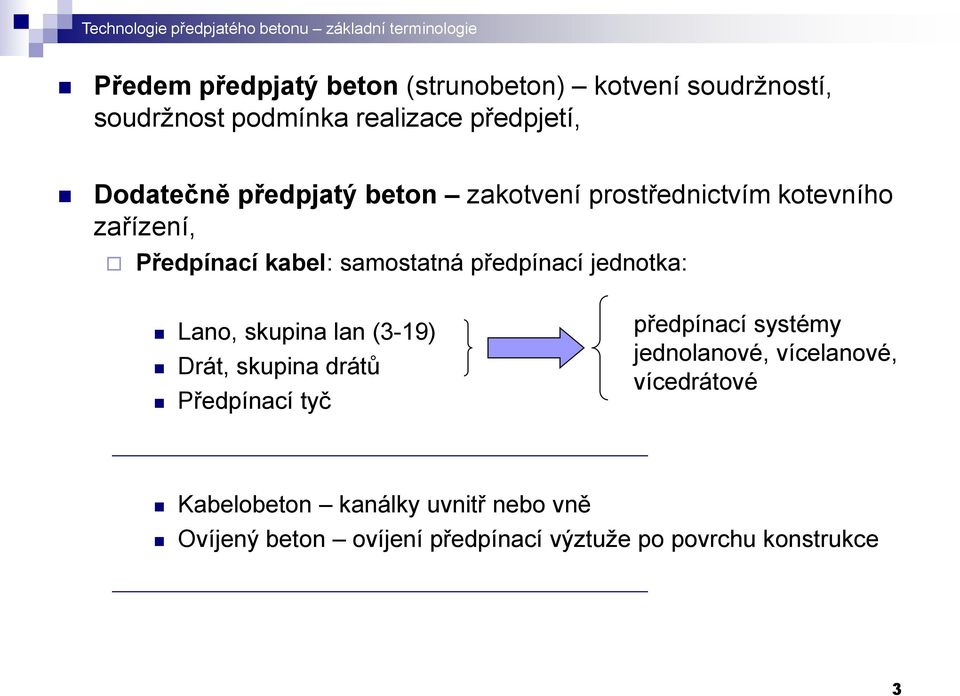

3 Technologie předpjatého betonu základní terminologie Předem předpjatý beton (strunobeton) kotvení soudržností, soudržnost podmínka realizace předpjetí, Dodatečně předpjatý beton zakotvení prostřednictvím kotevního zařízení, Předpínací kabel: samostatná předpínací jednotka: Lano, skupina lan (3-19) Drát, skupina drátů Předpínací tyč předpínací systémy jednolanové, vícelanové, vícedrátové Kabelobeton kanálky uvnitř nebo vně Ovíjený beton ovíjení předpínací výztuže po povrchu konstrukce 3

4 Technologie předpjatého betonu základní terminologie Se soudržností proinjektování kabelových kanálků vedených uvnitř průřezu (nejčastěji vícelanové systémy a tyčové) Volná předpínací výztuž: Vnitřní volná předpínací výztuž (nejčastěji jednolanové systémy bez soudržnosti v praxi nepřesně nazývané monostrandy) Vnější volná předpínací výztuž (nejčastěji vícelanové kabely, v praxi nazývané volné kabely, vnější předpětí) 4

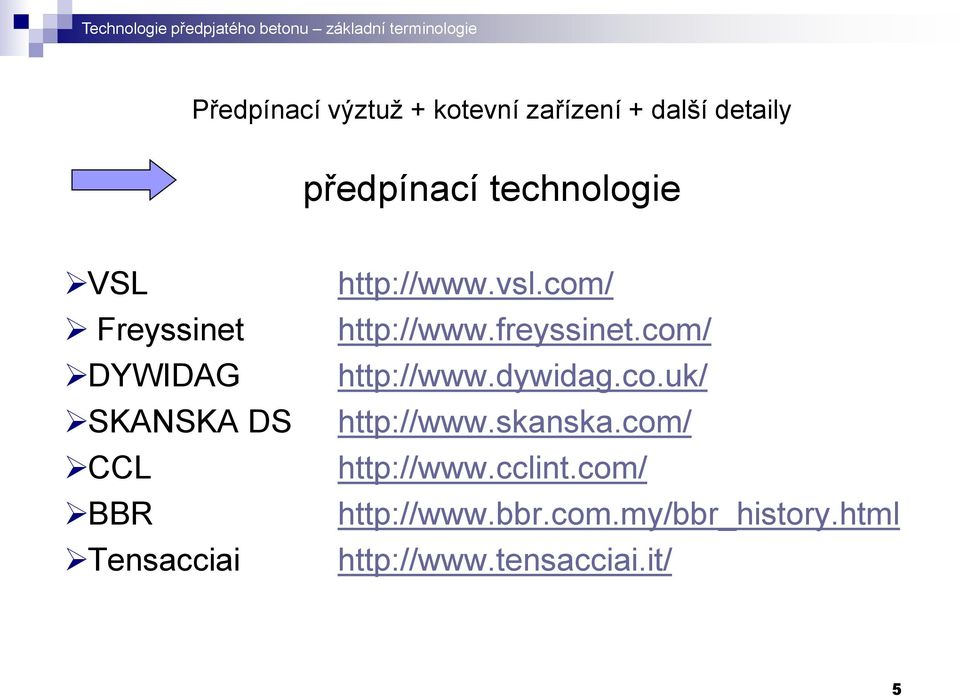

5 Technologie předpjatého betonu základní terminologie Předpínací výztuž + kotevní zařízení + další detaily předpínací technologie VSL Freyssinet DYWIDAG SKANSKA DS CCL BBR Tensacciai

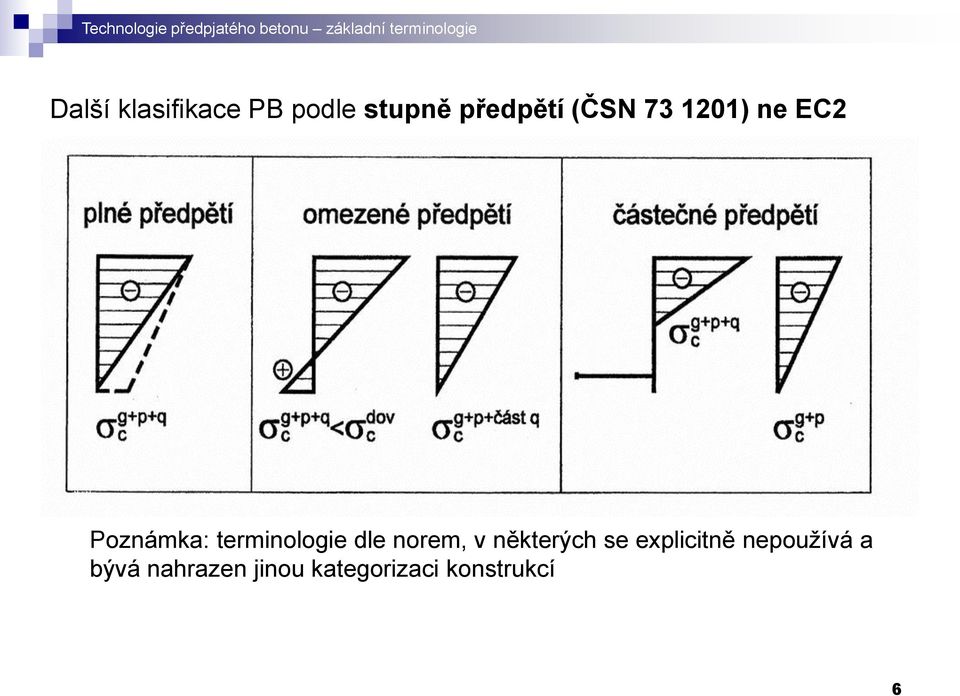

6 Technologie předpjatého betonu základní terminologie Další klasifikace PB podle stupně předpětí (ČSN ) ne EC2 Poznámka: terminologie dle norem, v některých se explicitně nepoužívá a bývá nahrazen jinou kategorizaci konstrukcí 6

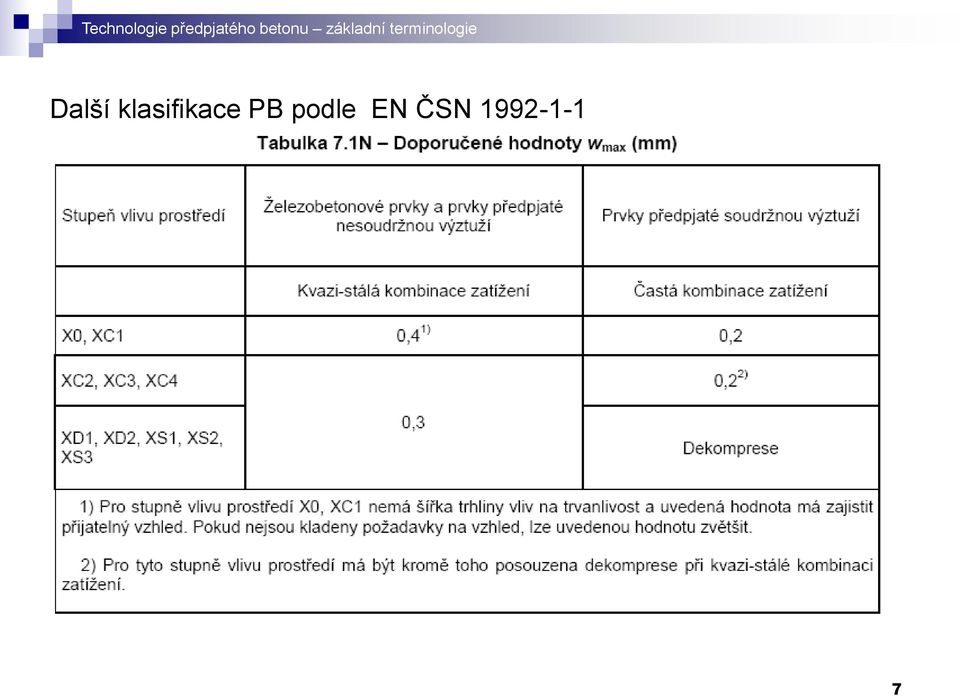

7 Technologie předpjatého betonu základní terminologie Další klasifikace PB podle EN ČSN

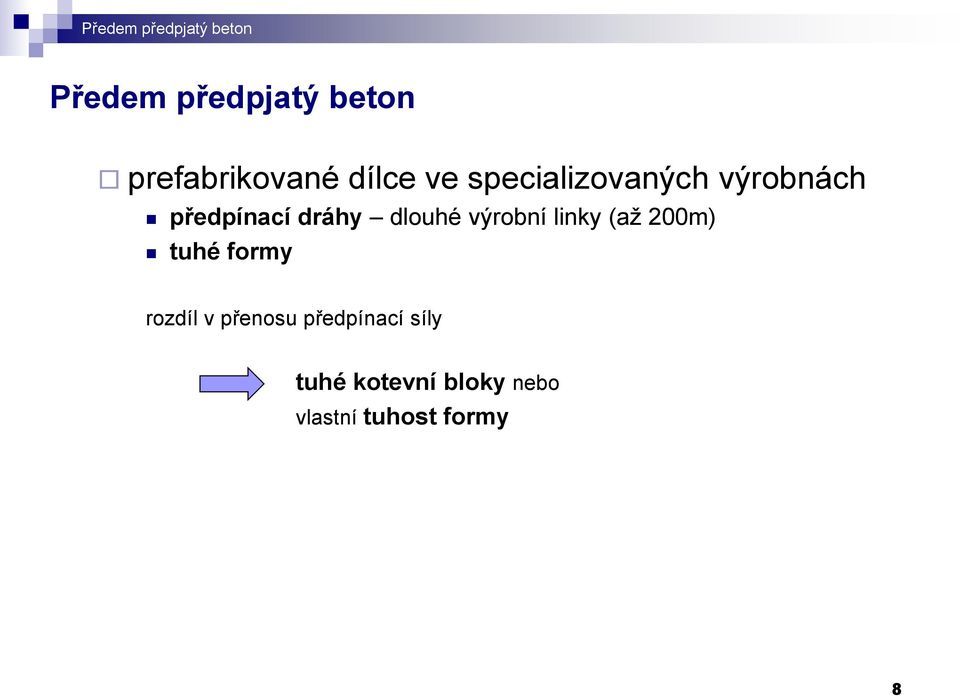

8 Předem předpjatý beton Technologie předpjatého betonu základní terminologie Předem předpjatý beton prefabrikované dílce ve specializovaných výrobnách předpínací dráhy dlouhé výrobní linky (až 200m) tuhé formy rozdíl v přenosu předpínací síly tuhé kotevní bloky nebo vlastní tuhost formy 8

9 Předem předpjatý beton předpínací dráhy - postup výroby dráha namazaná odformovacím olejem natažení PV (lana ve svitcích) ke kotevním blokům napínání předpínací pistolí a zakotvení do bloků vytvářecí stroj betonáž, vibruje a hladí, poloha lan zajištěna, vytváří dutiny přikrytí PE folií nebo termoizolační pokrývkou proteplován C uvolnění předpětí přepálením (beton 80% pevnosti) řezání diamantovou pilou může dojít k vzepjetí vyvezení na skládku manipulace ve vodorovné poloze 9

10 Předem předpjatý beton Panely SPIROLL 10

11 Předem předpjatý beton Panely SPIROLL 11

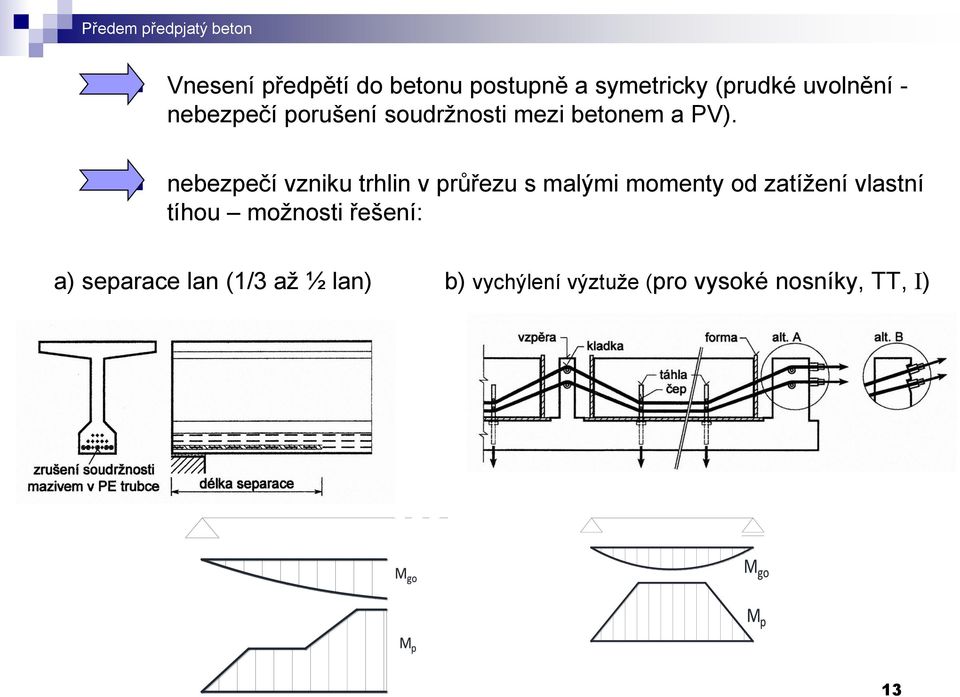

12 Předem předpjatý beton Vnesení předpětí do betonu postupně a symetricky (prudké uvolnění - nebezpečí porušení soudržnosti mezi betonem a PV). nebezpečí vzniku trhlin v průřezu s malými momenty od zatížení vlastní tíhou možnosti řešení: a) separace lan (1/3 až ½ lan) b) vychýlení výztuže (pro vysoké nosníky, TT, I) 13

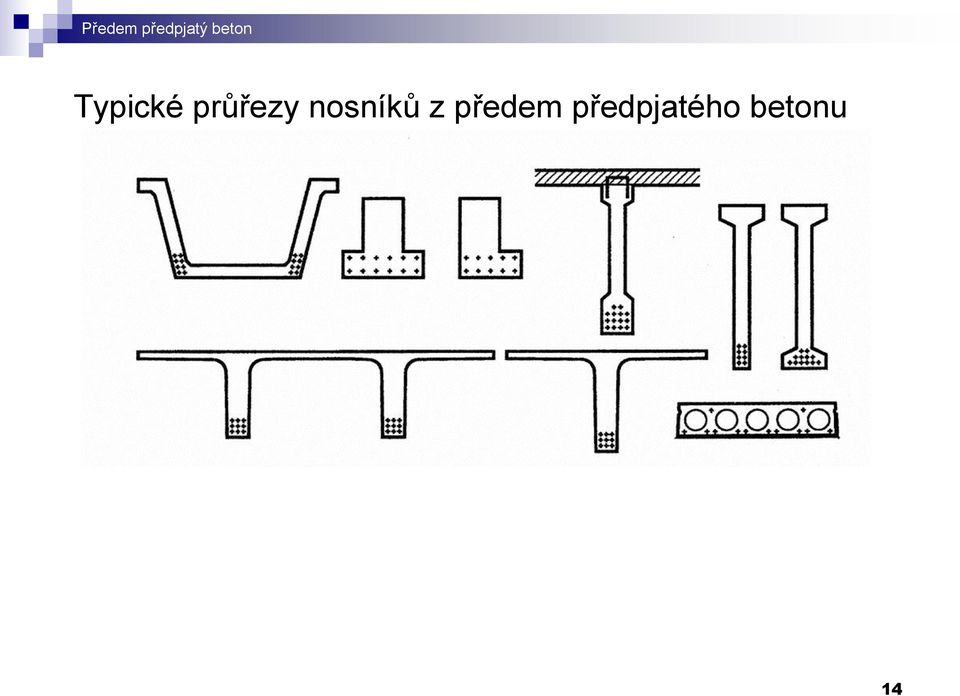

13 Předem předpjatý beton Typické průřezy nosníků z předem předpjatého betonu 14

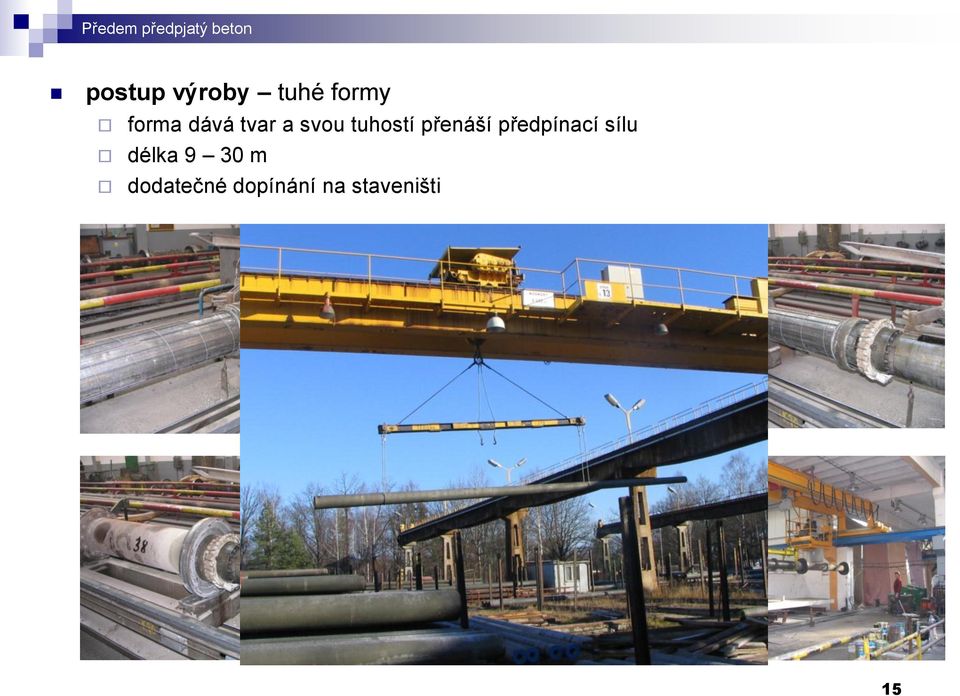

14 Předem předpjatý beton postup výroby tuhé formy forma dává tvar a svou tuhostí přenáší předpínací sílu délka 9 30 m dodatečné dopínání na staveništi 15

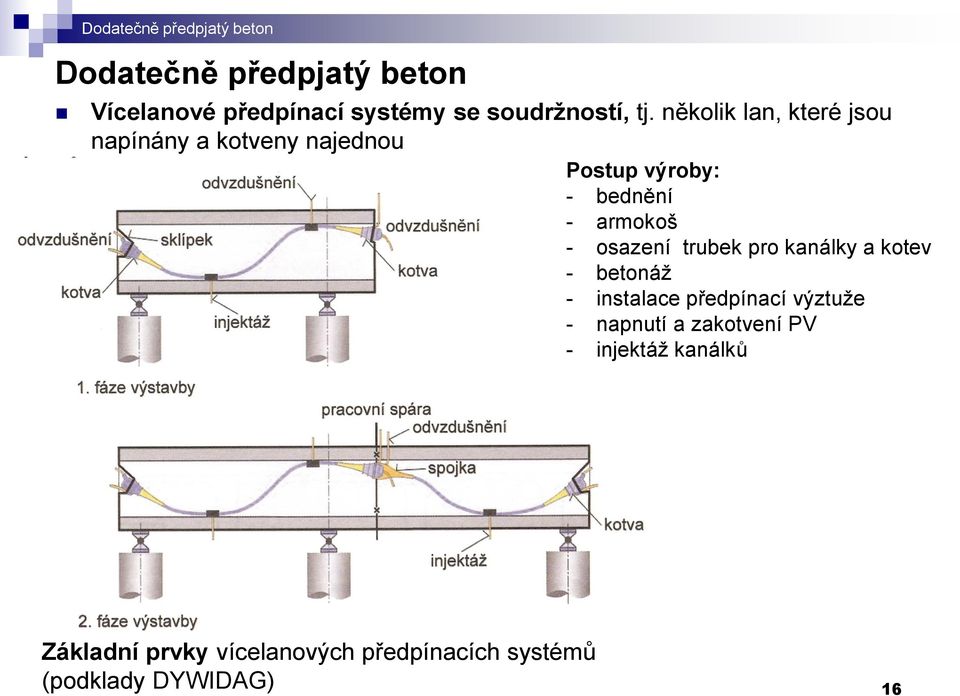

15 Dodatečně předpjatý beton Dodatečně předpjatý beton Dodatečně předpjatý beton Vícelanové předpínací systémy se soudržností, tj. několik lan, které jsou napínány a kotveny najednou Postup výroby: - bednění - armokoš - osazení trubek pro kanálky a kotev - betonáž - instalace předpínací výztuže - napnutí a zakotvení PV - injektáž kanálků Základní prvky vícelanových předpínacích systémů (podklady DYWIDAG) 16

16 Vícelanové předpínací systémy se soudržností Kotvy a jejich prvky Skanska DS systém SOLO 17

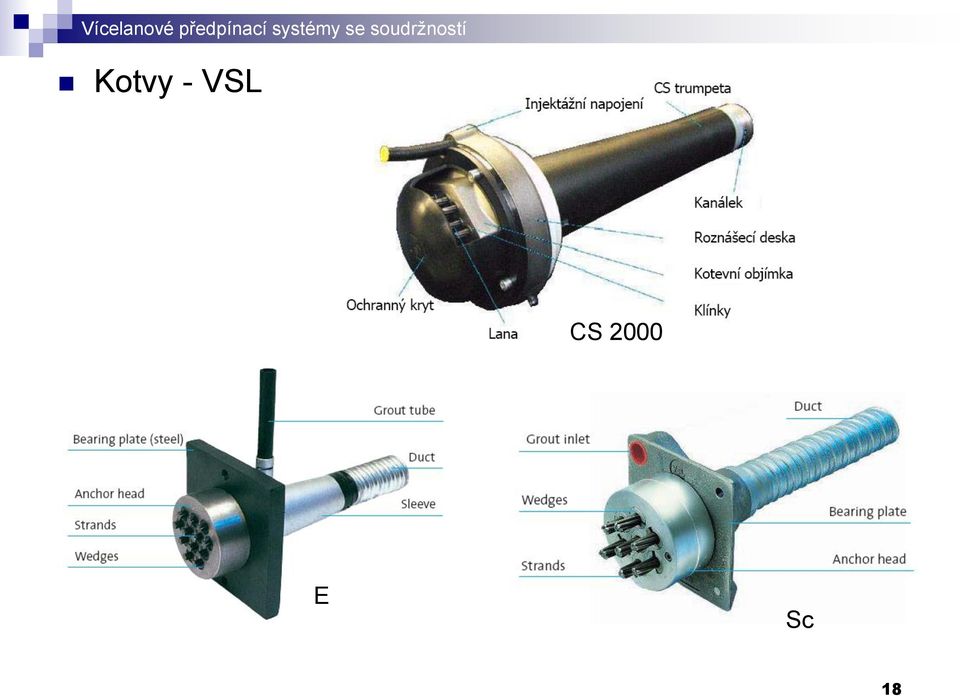

17 Vícelanové předpínací systémy se soudržností Kotvy - VSL CS 2000 E Sc 18

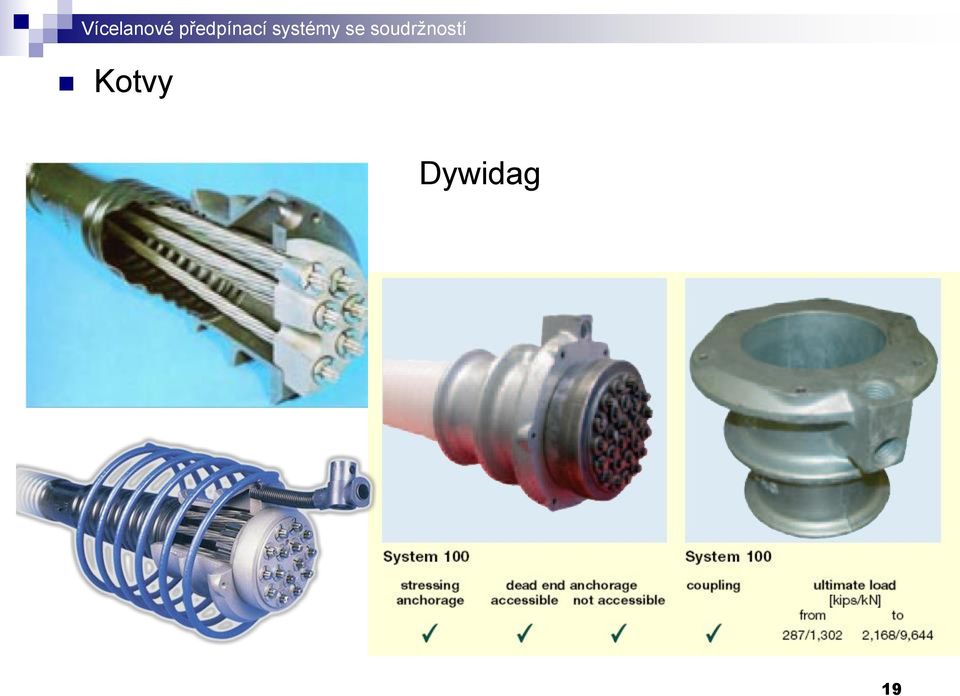

18 Vícelanové předpínací systémy se soudržností Kotvy kotva Dywidag 19

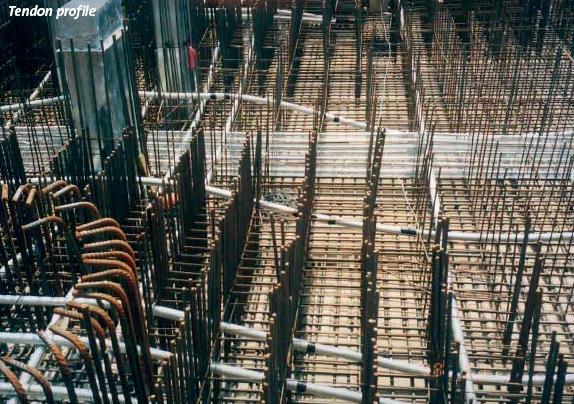

19 Vícelanové předpínací systémy se soudržností Trubky kabelových kanálků zajišťuji tvar dráhy kabelu (přímý, parabolický) dostatečně ohebné ale tuhé ocelové polyetylenové provzdušňovací trubka po cca 15 m, (injektážní trubka) Distanční mřížky (po 0,5-2,5m) 20

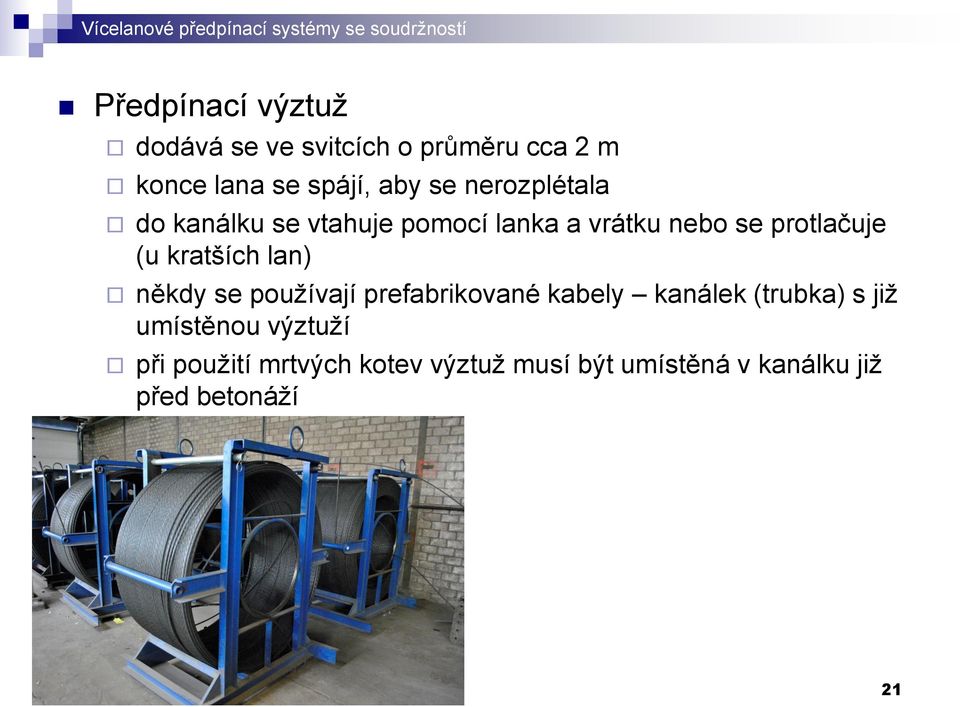

20 Vícelanové předpínací systémy se soudržností Předpínací výztuž dodává se ve svitcích o průměru cca 2 m konce lana se spájí, aby se nerozplétala do kanálku se vtahuje pomocí lanka a vrátku nebo se protlačuje (u kratších lan) někdy se používají prefabrikované kabely kanálek (trubka) s již umístěnou výztuží při použití mrtvých kotev výztuž musí být umístěná v kanálku již před betonáží 21

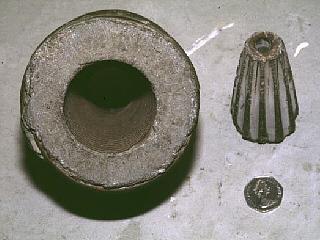

21 Vícelanové předpínací systémy se soudržností Předpínání: kotevní kuželík a objímka DYWIDAG Kotvení prostřednictvím kotevního kuželíku, který sevře lano při zatažení do kónického otvoru v objímce - zatažení kuželíku s lanem do otvoru objímky (cca 6mm) snížení napětí v předpínací výztuží ztráta předpětí pokluzem - pokud se lano posune v čelisti kuželíku, tzv. proklouzne, dojde k prokluzu (negativní jev) je třeba znovu napnout a zakotvit Kotva Freyssinet - původní 22

22 Vícelanové předpínací systémy se soudržností Postup předpínání (VSL) Kotevní deska (kotva) se osadí do armokoše a zafixuje se k bednění kolmo na osu kanálku (vytváření sklípků) Napínání z jedné strany: nenapínaná strana osazení kuželíků a zatlučení do objímky kladivem (přesah lana cca 200mm) napínaný konec uchopení předpínací pistoli (dostatečný manipulační prostor), postup viz obrázek Napínaní ze dvou stran současně (kotví se postupně) kabely až 150m 23

23 Vícelanové předpínací systémy se soudržností Protokol z předpínání odpovědný pracovník datum atd typ předpínací pistole a její označení označení kabelu měří se a zaznamenává tlak na válci pístu a odtud přes převodní tabulku velikost předpínací síly, (každá předpínací pistol je kalibrovaná a kontrolována) protažení kabelů (až po napnutí na cca 20% požadované kotevního napětí kvůli vyrovnání lan) pokluz 24

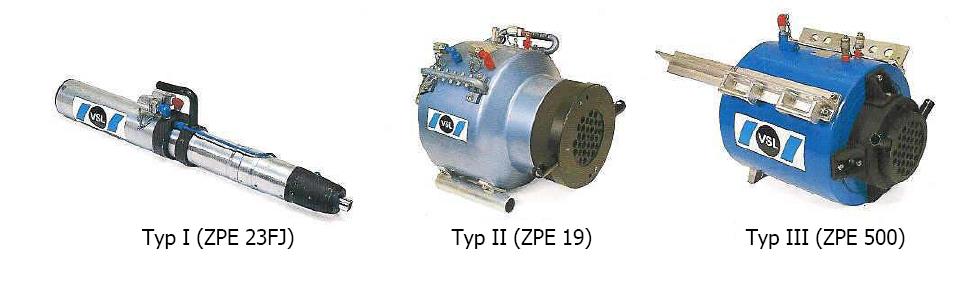

24 Vícelanové předpínací systémy se soudržností Napínací zařízení 25

25 Vícelanové předpínací systémy se soudržností Injektáž chrání výztuž před korozí profouknutí kanálku vzduchem nebo propláchnutí tlakovou vodou vtlačování malty pod tlakem 1 Mpa injektážními trubkami v nejnižších bodech vzduch je vytlačován odvzdušňovacími trubkami v nejvyšších bodech ukončení až vytéká z konce kanálku kvalitní injektážní malta teplota do cca 5 C zaznamenávat a měřit injektážní tlak objem spotřebované malty (kontrola zaplnění celého kanálku přes objem) teplota a vlhkost vzduchu následně se kotvy zabetonují kvůli ochraně před korozí (některé kotvy jsou opatřeny krytkou) 26

26 Vícelanové předpínací systémy se soudržností Spojky VSL 27

27 Vícelanové předpínací systémy se soudržností Spojky DYWIDAG 28

28 Vícelanové předpínací systémy se soudržností Mrtvé kotvy 29

29 Vícelanové předpínací systémy se soudržností Mezilehlé plovoucí kotvy 30

30 Vícelanové předpínací systémy se soudržností Praxe DYWIDAG 31

31 Vícelanové předpínací systémy se soudržností Vícelanové systémy s plochými kanálky (použití desky) - kotvy 32

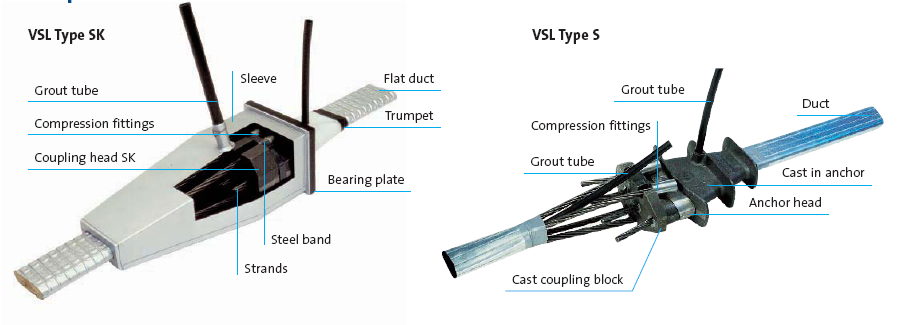

32 Vícelanové předpínací systémy se soudržností Vícelanové systémy s plochými kanálky (použití desky) - spojky 33

33 Vícelanové předpínací systémy se soudržností Vícelanové systémy s plochými kanálky (použití desky) - mrtvé kotvy 34

34 Národní technická knihovna v Praze Národní technická knihovna v Praze 35

35 Národní technická knihovna v Praze 36

36 Národní technická knihovna v Praze Národní technická knihovna v Praze 37

37 Jednolanové předpínací systémy bez soudržností jednolanové předpínací systémy bez soudržnosti VSL 38

38 Jednolanové předpínací systémy bez soudržností jednolanové předpínací systémy bez soudržnosti VSL 39

39 Jednolanové předpínací systémy bez soudržností vícelanové předpínací systémy bez soudržnosti Systém DSI Dywidag 1-5 lan napínané i pevné kotvy spojky 40

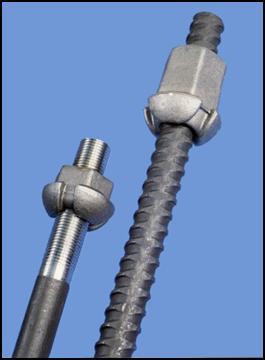

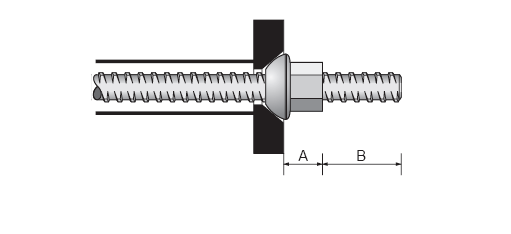

40 Předpínací tyče předpínací systémy využívající předpínací tyče Celozávitové tyče Hladké tyče 41

41 Předpínací tyče předpínací systémy využívající předpínací tyče 42

42 Předpínací tyče předpínací systémy využívající předpínací tyče 43

43 Předpínací systémy s vnější volnou výztuží Ovíjené konstrukce Dostudovat!!! 44
