MŠ na Sadech MaR 1.1 Specifikace

Transkript

1

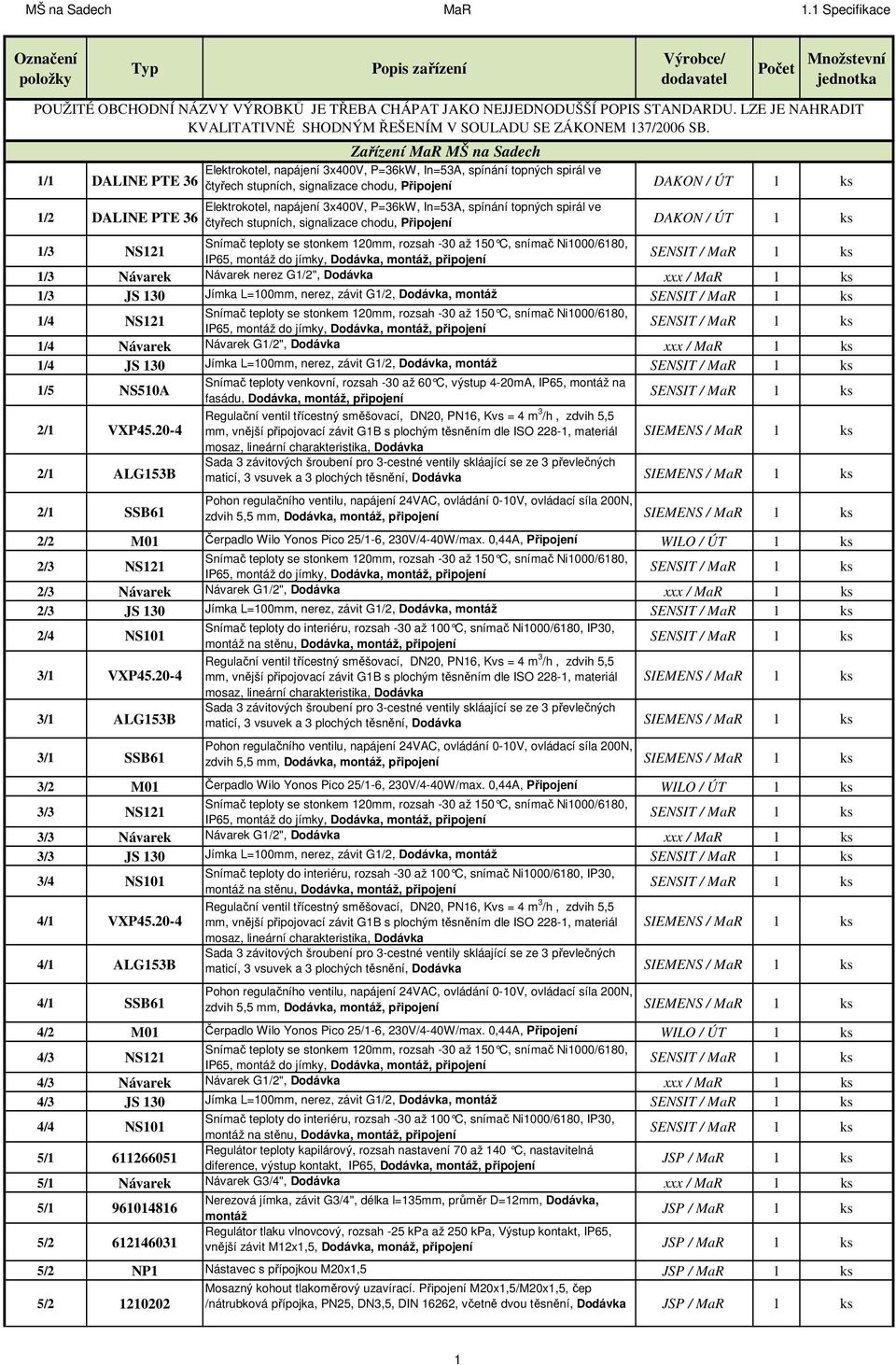

2 POUŽITÉ OBCHODNÍ NÁZVY VÝROBKŮ JE TŘEBA CHÁPAT JAKO NEJJEDNODUŠŠÍ POPIS STANDARDU. LZE JE NAHRADIT KVALITATIVNĚ SHODNÝM ŘEŠENÍM V SOULADU SE ZÁKONEM 137/2006 SB. 1/1 DALINE PTE 36 1/2 DALINE PTE 36 Zařízení MaR MŠ na Sadech Elektrokotel, napájení 3x400V, P=36kW, In=53A, spínání topných spirál ve čtyřech stupních, signalizace chodu, Připojení DAKON / ÚT Elektrokotel, napájení 3x400V, P=36kW, In=53A, spínání topných spirál ve čtyřech stupních, signalizace chodu, Připojení DAKON / ÚT 1/3 NS121 1/3 Návarek Návarek nerez G1/2", Dodávka xxx / MaR 1/3 JS 130 Jímka L=100mm, nerez, závit G1/2, Dodávka, montáž 1/4 NS121 1/4 Návarek Návarek G1/2", Dodávka xxx / MaR 1/4 JS 130 Jímka L=100mm, nerez, závit G1/2, Dodávka, montáž Snímač teploty venkovní, rozsah -30 až 60 C, výstup 4-20m A, IP65, montáž na 1/5 NS510A fasádu, Dodávka, montáž, připojení 2/1 VXP mm, vnější připojovací závit G1B s plochým těsněním dle ISO 228-1, materiál SIEMENS / MaR 2/1 ALG153B 2/1 SSB61 2/2 M01 Čerpadlo Wilo Yonos Pico 25/1-6, 230V/4-40W/max. 0,44A, Připojení WILO / ÚT 2/3 NS121 2/3 Návarek Návarek G1/2", Dodávka xxx / MaR 2/3 JS 130 Jímka L=100mm, nerez, závit G1/2, Dodávka, montáž 2/4 NS101 3/1 VXP mm, vnější připojovací závit G1B s plochým těsněním dle ISO 228-1, materiál SIEMENS / MaR 3/1 ALG153B 3/1 SSB61 3/2 M01 Čerpadlo Wilo Yonos Pico 25/1-6, 230V/4-40W/max. 0,44A, Připojení WILO / ÚT 3/3 NS121 3/3 Návarek Návarek G1/2", Dodávka xxx / MaR 3/3 JS 130 Jímka L=100mm, nerez, závit G1/2, Dodávka, montáž 3/4 NS101 4/1 VXP mm, vnější připojovací závit G1B s plochým těsněním dle ISO 228-1, materiál SIEMENS / MaR 4/1 ALG153B 4/1 SSB61 4/2 M01 Čerpadlo Wilo Yonos Pico 25/1-6, 230V/4-40W/max. 0,44A, Připojení WILO / ÚT 4/3 NS121 4/3 Návarek Návarek G1/2", Dodávka xxx / MaR 4/3 JS 130 Jímka L=100mm, nerez, závit G1/2, Dodávka, montáž 4/4 NS101 Regulátor teploty kapilárový, rozsah nastavení 70 až 140 C, nastavitelná 5/ diference, výstup kontakt, IP65, Dodávka, montáž, připojení JSP / MaR 5/1 Návarek Návarek G3/4", Dodávka xxx / MaR Nerezová jímka, závit G3/4", délka l=135mm, průměr D=12mm, Dodávka, 5/ montáž JSP / MaR 5/ Regulátor tlaku vlnovcový, rozsah -25 kpa až 250 kpa, Výstup kontakt, IP65, vnější závit M12x1,5, Dodávka, monáž, připojení JSP / MaR 5/2 NP1 Nástavec s přípojkou M20x1,5 JSP / MaR Mosazný kohout tlakoměrový uzavírací. Připojení M20x1,5/M20x1,5, čep 5/ /nátrubková přípojka, PN25, DN3,5, DIN 16262, včetně dvou těsnění, Dodávka JSP / MaR 1

3 POUŽITÉ 5/3 OBCHODNÍ PS-2 NÁZVY Ponorná VÝROBKŮ vodivostní JE sonda, TŘEBA Dodávka, CHÁPAT montáž, JAKO připojení NEJJEDNODUŠŠÍ POPIS STANDARDU. MAVE / MaR LZE JE 1 NAHRADIT ks Hřibové tlačítko Central stop v plastové skříni. Pro odblokování otočit. 1x spínací 5/4 XALK178E kontakt, Dodávka, montáž, připojení Schneider / MaR 5/5 SEP-1 Houkačka souhrnné poruchy, napájení 230VAC, IP44, Dodávka, montáž, 2NTelekomunikac připojení e / MaR 6/1 HDO Signál HDO, Připojení MaR / MaR Řídící systém umístěný v rozvaděči DT1 A0 V350J-T38 Digitální regulátor s barevným grafickým dotykovým displejem 3,5", napájení 24VDC, 22xDI (2x možno AI), 16xDO, Baterie pro zálohování dat, RS232/485 Unitronics/MaR A1 IO-PT4K Karta analogových vstupů, 4xAI Pt1000 Unitronics/MaR 2 ks A2 IO-AO6X Karta analogových výstupů, 6xAO 0-10VDC Unitronics/MaR A3 EX-A2X Rozšiřující modul pro I/O karty Unitronics/MaR A4 EX-Kab Propojovací kabel mezi digitální regulátor a EX modul Unitronics/MaR DT1 Rozvaděč SAREL NSYS3D12830P Rozvaděč DT1 Rozvaděčová skříň nástěnná, svorkovnice nahoře, vývody i přívod horem, krytí IP 54/20, rozměry 800x1200x300 (š x v x h), ochrana dle ČSN samočinným odpojením vadné části v síti TN-C-S, včetně veškerého příslušenství. Schneider / MaR 1 kpl 5SQ1 BC160NT V Hlavní vypínač třípólový, In=160A, Ik=25kA OEZ / MaR 5SQ1 SV-BC-X230 Napěťová spoušť, Uc=230V OEZ / MaR 5SQ1 OD-BC-KS03 Kryt svorek hlavního vypínače OEZ / MaR 5SQ1 CS-BC-KS02 Izolační přepážky hlavního vypínače OEZ / MaR BLOK PVB-160A-10 Blok pro rozdělení fází vstup: 1x10-70mm2 výstup : 10x2,5-16mm2 Eleman / MaR 5SB1 XB5 AS8445 Ovladač stiskací s hřibovým knoflíkem a s aretací, barva rudá, kontakty 1/1 Schneider / MaR 5F1 A9F06106 Jednopólový jistič In=6A, char. B, Ik=10kA Schneider / MaR 5F1 A9A26924 pomocný kontakt iof 1x přepínací kontakt Schneider / MaR 5F1 A9A26924 pomocný kontakt iof 1x přepínací kontakt Schneider / MaR 5HL1 XB5 AVM3 Indikační svítidlo, 230VAC, barva zelená Schneider / MaR 5F2 A9F06106 Jednopólový jistič In=6A, char. B, Ik=10kA Schneider / MaR 5XZ1 ZS F-03 Zásuvka soklová na DIN lištu OEZ / MaR 6F1 A9F07116 Jednopólový jistič In=16A, char. C, Ik=10kA Schneider / MaR 6FV1 DA275DF16 Přepěťová ochrana 3.st. 230VAC / 16A Saltek / MaR 6F2 A9F06106 Jednopólový jistič In=6A, char. B, Ik=10kA Schneider / MaR 6F3 A9F06106 Jednopólový jistič In=6A, char. B, Ik=10kA Schneider / MaR 6F4 A9F06106 Jednopólový jistič In=6A, char. B, Ik=10kA Schneider / MaR 6F5 A9F07103 Jednopólový jistič In=3A, char. C, Ik=10kA Schneider / MaR 6F6 A9F07110 Jednopólový jistič In=10A, char. C, Ik=10kA Schneider / MaR Sběrna stínění, nulový bod, 24VAC, 24VDC Legrand / MaR 7FU1 WSI Rozjišťovací svorka řadová včetně pojistky 0,5A WEIDM. / MaR 7FU2 WSI Rozjišťovací svorka řadová včetně pojistky 1A WEIDM. / MaR 7FU3 WSI Rozjišťovací svorka řadová včetně pojistky 0,5A WEIDM. / MaR 7FU4 WSI Rozjišťovací svorka řadová včetně pojistky 0,5A WEIDM. / MaR 7FU5 WSI Rozjišťovací svorka řadová včetně pojistky 1A WEIDM. / MaR 7FU6 WSI Rozjišťovací svorka řadová včetně pojistky 1A WEIDM. / MaR 8FU6 WSI Rozjišťovací svorka řadová včetně pojistky 2A WEIDM. / MaR 8KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 8SB1 XB5 AA21 Ovládací hlavice stiskací černá, komplet včetně 1ks spínací jednotky kontakt 1/0 Schneider / MaR 8SB2 XB5 AA21 Ovládací hlavice stiskací černá, komplet včetně 1ks spínací jednotky kontakt 1/0 Schneider / MaR 8HL1 XB5 AVB4 Indikační svítidlo, 24VAC/DC, barva rudá Schneider / MaR 9GZ1 HRH5 Vyhodnocovací relé zaplavení ELKO-EP / MaR 9FU1 WSI Rozjišťovací svorka řadová včetně pojistky 0,5A WEIDM. / MaR 9KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 9KA Pomocné relé, Uc=24VDC, 4 přep. kont. + Patice + fix. spona Finder / MaR 9KA Pomocné relé, Uc=24VDC, 4 přep. kont. + Patice + fix. spona Finder / MaR 9KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 9KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 10FU1 WSI Rozjišťovací svorka řadová včetně pojistky 0,05A WEIDM. / MaR 2

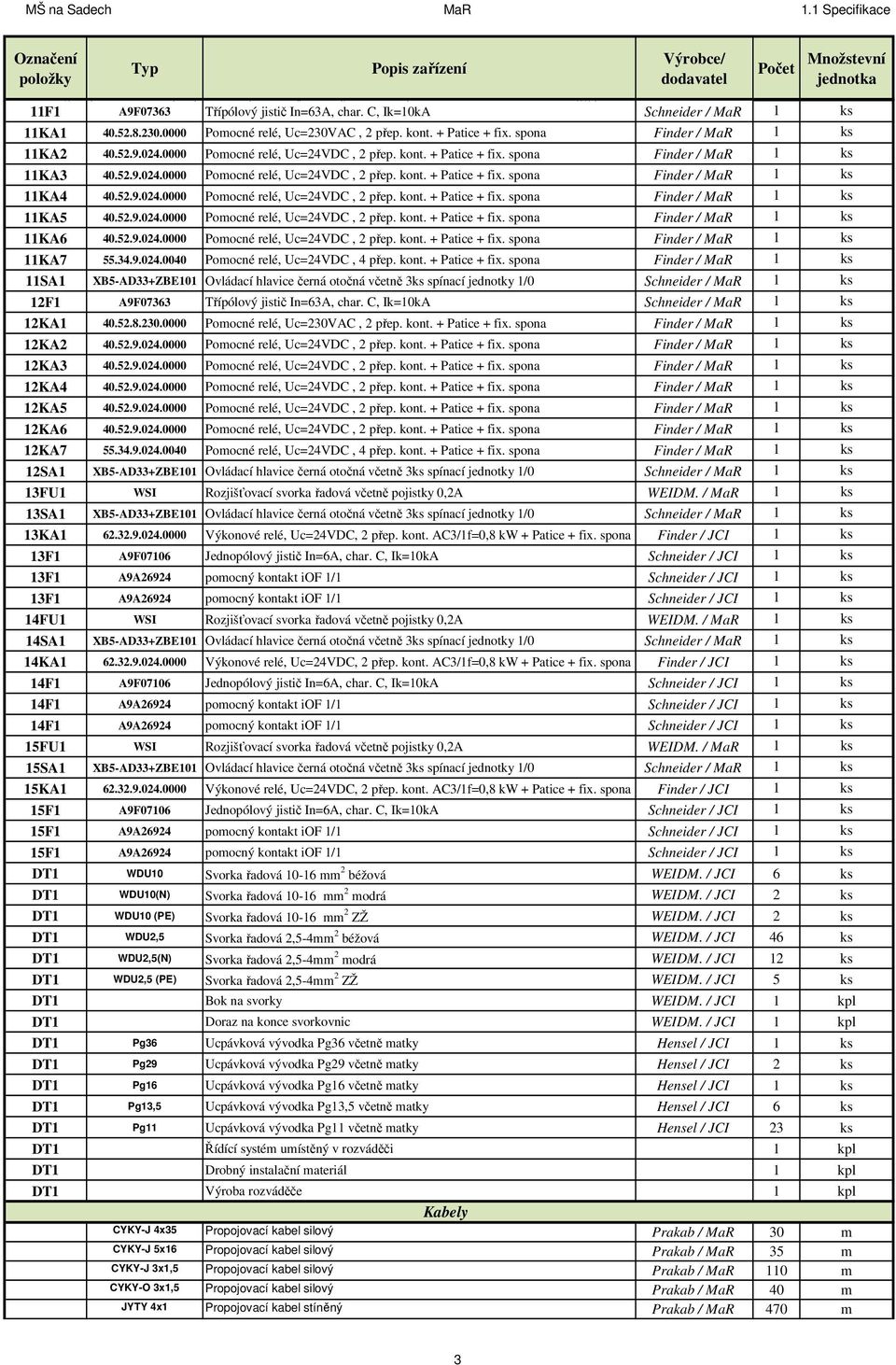

4 11F1 POUŽITÉ OBCHODNÍ A9F07363 NÁZVY Třípólový VÝROBKŮ jistič In=63A, JE TŘEBA char. C, CHÁPAT Ik=10kA JAKO NEJJEDNODUŠŠÍ POPIS STANDARDU. Schneider / MaRLZE JE 1 NAHRADIT ks 11KA Pomocné relé, Uc=230VAC, 2 přep. kont. + Patice + fix. spona Finder / MaR 11KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 11KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 11KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 11KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 11KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 11KA Pomocné relé, Uc=24VDC, 4 přep. kont. + Patice + fix. spona Finder / MaR 11SA1 XB5-AD33+ZBE101 Ovládací hlavice černá otočná včetně 3ks spínací jednotky 1/0 Schneider / MaR 12F1 A9F07363 Třípólový jistič In=63A, char. C, Ik=10kA Schneider / MaR 12KA Pomocné relé, Uc=230VAC, 2 přep. kont. + Patice + fix. spona Finder / MaR 12KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 12KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 12KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 12KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 12KA Pomocné relé, Uc=24VDC, 2 přep. kont. + Patice + fix. spona Finder / MaR 12KA Pomocné relé, Uc=24VDC, 4 přep. kont. + Patice + fix. spona Finder / MaR 12SA1 XB5-AD33+ZBE101 Ovládací hlavice černá otočná včetně 3ks spínací jednotky 1/0 Schneider / MaR 13FU1 WSI Rozjišťovací svorka řadová včetně pojistky 0,2A WEIDM. / MaR 13SA1 XB5-AD33+ZBE101 Ovládací hlavice černá otočná včetně 3ks spínací jednotky 1/0 Schneider / MaR 13KA Výkonové relé, Uc=24VDC, 2 přep. kont. AC3/1f=0,8 kw + Patice + fix. spona Finder / JCI 13F1 A9F07106 Jednopólový jistič In=6A, char. C, Ik=10kA Schneider / JCI 13F1 A9A26924 pomocný kontakt iof 1/1 Schneider / JCI 13F1 A9A26924 pomocný kontakt iof 1/1 Schneider / JCI 14FU1 WSI Rozjišťovací svorka řadová včetně pojistky 0,2A WEIDM. / MaR 14SA1 XB5-AD33+ZBE101 Ovládací hlavice černá otočná včetně 3ks spínací jednotky 1/0 Schneider / MaR 14KA Výkonové relé, Uc=24VDC, 2 přep. kont. AC3/1f=0,8 kw + Patice + fix. spona Finder / JCI 14F1 A9F07106 Jednopólový jistič In=6A, char. C, Ik=10kA Schneider / JCI 14F1 A9A26924 pomocný kontakt iof 1/1 Schneider / JCI 14F1 A9A26924 pomocný kontakt iof 1/1 Schneider / JCI 15FU1 WSI Rozjišťovací svorka řadová včetně pojistky 0,2A WEIDM. / MaR 15SA1 XB5-AD33+ZBE101 Ovládací hlavice černá otočná včetně 3ks spínací jednotky 1/0 Schneider / MaR 15KA Výkonové relé, Uc=24VDC, 2 přep. kont. AC3/1f=0,8 kw + Patice + fix. spona Finder / JCI 15F1 A9F07106 Jednopólový jistič In=6A, char. C, Ik=10kA Schneider / JCI 15F1 A9A26924 pomocný kontakt iof 1/1 Schneider / JCI 15F1 A9A26924 pomocný kontakt iof 1/1 Schneider / JCI DT1 WDU10 Svorka řadová mm 2 béžová WEIDM. / JCI 6 ks DT1 WDU10(N) Svorka řadová mm 2 modrá WEIDM. / JCI 2 ks DT1 WDU10 (PE) Svorka řadová mm 2 ZŽ WEIDM. / JCI 2 ks DT1 WDU2,5 Svorka řadová 2,5-4mm 2 béžová WEIDM. / JCI 46 ks DT1 WDU2,5(N) Svorka řadová 2,5-4mm 2 modrá WEIDM. / JCI 12 ks DT1 WDU2,5 (PE) Svorka řadová 2,5-4mm 2 ZŽ WEIDM. / JCI 5 ks DT1 Bok na svorky WEIDM. / JCI 1 kpl DT1 Doraz na konce svorkovnic WEIDM. / JCI 1 kpl DT1 Pg36 Ucpávková vývodka Pg36 včetně matky Hensel / JCI DT1 Pg29 Ucpávková vývodka Pg29 včetně matky Hensel / JCI 2 ks DT1 Pg16 Ucpávková vývodka Pg16 včetně matky Hensel / JCI DT1 Pg13,5 Ucpávková vývodka Pg13,5 včetně matky Hensel / JCI 6 ks DT1 Pg11 Ucpávková vývodka Pg11 včetně matky Hensel / JCI 23 ks DT1 Řídící systém umístěný v rozváděči 1 kpl DT1 Drobný instalační materiál 1 kpl DT1 Výroba rozváděče 1 kpl Kabely CYKY-J 4x35 Propojovací kabel silový Prakab / MaR 30 m CYKY-J 5x16 Propojovací kabel silový Prakab / MaR 35 m CYKY-J 3x1,5 Propojovací kabel silový Prakab / MaR 110 m CYKY-O 3x1,5 Propojovací kabel silový Prakab / MaR 40 m JYTY 4x1 Propojovací kabel stíněný Prakab / MaR 470 m 3

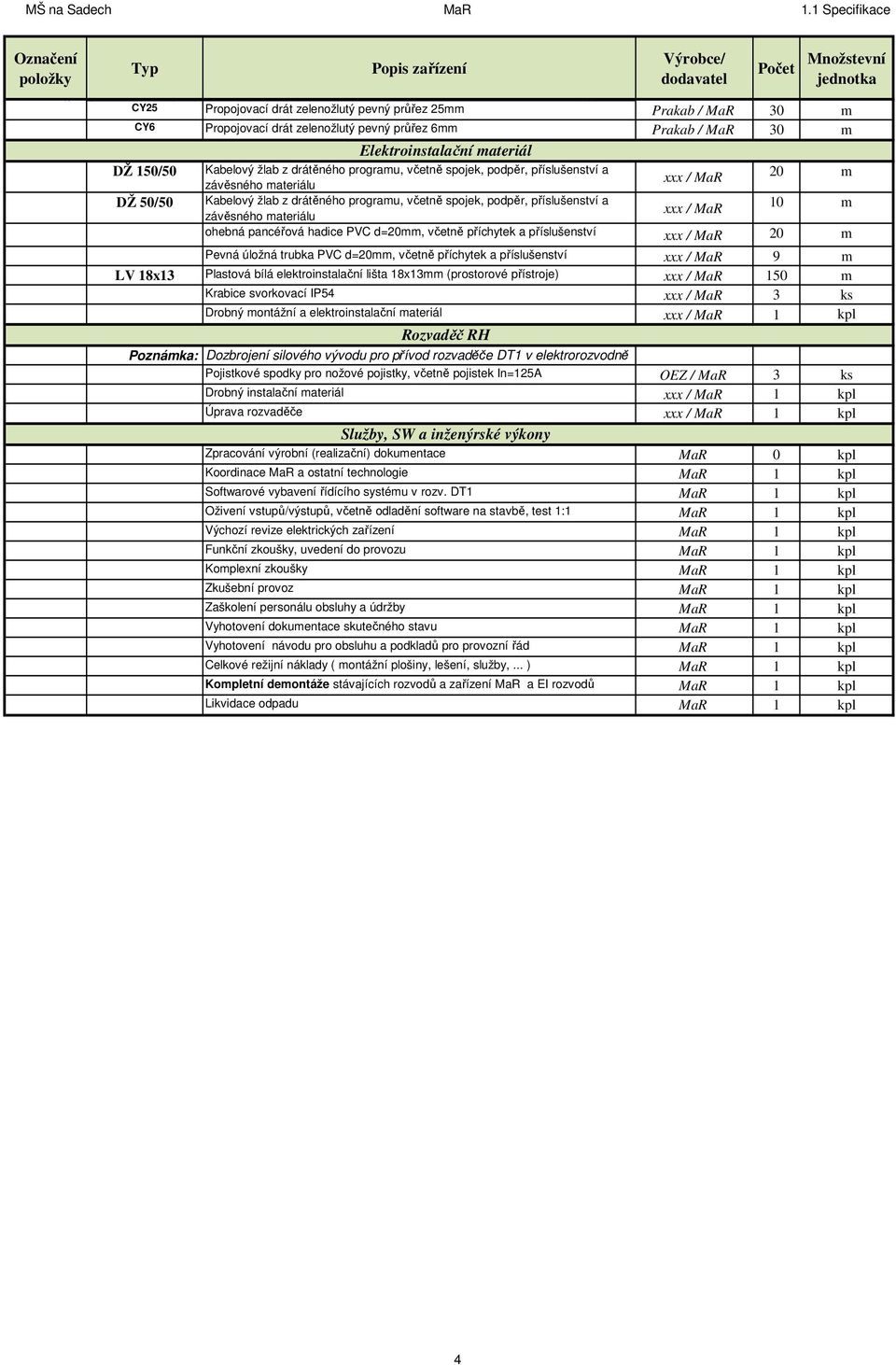

5 POUŽITÉ OBCHODNÍ NÁZVY VÝROBKŮ JE TŘEBA CHÁPAT JAKO NEJJEDNODUŠŠÍ POPIS STANDARDU. LZE JE NAHRADIT CY25 Propojovací drát zelenožlutý pevný průřez 25mm Prakab / MaR 30 m CY6 Propojovací drát zelenožlutý pevný průřez 6mm Prakab / MaR 30 m DŽ 150/50 DŽ 50/50 Elektroinstalační materiál Kabelový žlab z drátěného programu, včetně spojek, podpěr, příslušenství a závěsného materiálu xxx / MaR 20 m Kabelový žlab z drátěného programu, včetně spojek, podpěr, příslušenství a závěsného materiálu xxx / MaR 10 m ohebná pancéřová hadice PVC d=20mm, včetně příchytek a příslušenství xxx / MaR 20 m Pevná úložná trubka PVC d=20mm, včetně příchytek a příslušenství xxx / MaR 9 m LV 18x13 Plastová bílá elektroinstalační lišta 18x13mm (prostorové přístroje) xxx / MaR 150 m Krabice svorkovací IP54 xxx / MaR 3 ks Drobný montážní a elektroinstalační materiál xxx / MaR 1 kpl Rozvaděč RH Poznámka: Dozbrojení silového vývodu pro přívod rozvaděče DT1 v elektrorozvodně Pojistkové spodky pro nožové pojistky, včetně pojistek In=125A OEZ / MaR 3 ks Drobný instalační materiál xxx / MaR 1 kpl Úprava rozvaděče xxx / MaR 1 kpl Služby, SW a inženýrské výkony Zpracování výrobní (realizační) dokumentace MaR 0 kpl Koordinace MaR a ostatní technologie MaR 1 kpl Softwarové vybavení řídícího systému v rozv. DT1 MaR 1 kpl Oživení vstupů/výstupů, včetně odladění software na stavbě, test 1:1 MaR 1 kpl Výchozí revize elektrických zařízení MaR 1 kpl Funkční zkoušky, uvedení do provozu MaR 1 kpl Komplexní zkoušky MaR 1 kpl Zkušební provoz MaR 1 kpl Zaškolení personálu obsluhy a údržby MaR 1 kpl Vyhotovení dokumentace skutečného stavu MaR 1 kpl Vyhotovení návodu pro obsluhu a podkladů pro provozní řád MaR 1 kpl Celkové režijní náklady ( montážní plošiny, lešení, služby,... ) MaR 1 kpl Kompletní demontáže stávajících rozvodů a zařízení MaR a EI rozvodů MaR 1 kpl Likvidace odpadu MaR 1 kpl 4
