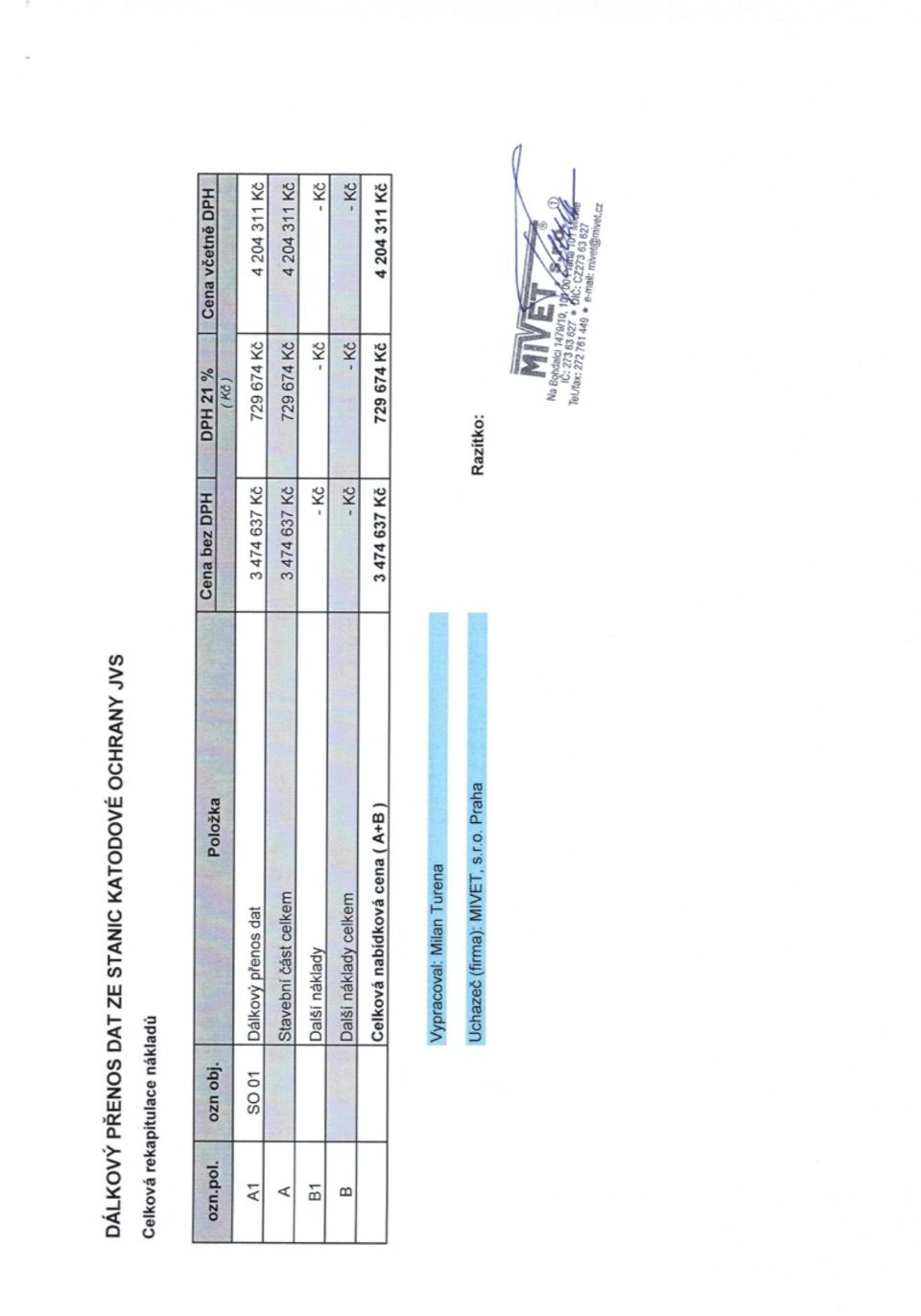

13 1

14 Technická specifikace - rekapitulace Popis Součet Kč bez DPH cena Kč/pol. Položka Dodávky 1 Rozvaděč přenosu 2 Doplnění rozvaděče SKAO 3 EZS 4 Kabely, kabelové trasy a elektromontážní materiál 5 Úprava stávajících kiosků Položka Elektromontáže a služby 6 Elektromontáže 7 Služby Technická specifikace - Rekapitulace Strana 2 z 6 ISATS - K 0410/2013

15 Položka Popis Výrobce Typ mj počet mj jedn. cena Kč cena Kč/pol. 1 Rozvaděč přenosu 1.1 Rozvaděč plastový 530x430x200, IP66, včetně montážního panelu, a montážního NSYPLM54 Schneider příslušenství komplet ks Rukojet se zámkem, klíč 1242E Schneider NSYTHL1242EPLM ks Páčkový výkonový spínač, do 32 A, 230/400 V AC, 1-pól OEZ APN-32-1 ks Jistič - In 6 A, charakteristika B, 1-pól, Icn 10 ka OEZ LPN-6B-1 ks Topné těleso, 20W, V Schneider NSYCR20WU2 ks Termostat, C, rozpínací k. pro topení Schneider NSYCCOTHC ks HRN-64 hlídací napěťové relé Elko HRN-64 ks Akumulátor 12V / 2Ah Fiamm FG20201 ks Odpínač válcových pojistkových vložek velikosti 10x38 do 32 A, pólů - 2 OEZ OPVA10-2 ks Pojistkové vložky 10 x 38 do 2 A gg OEZ PV10 2 A gg ks Převodník AC/DC, rozsah 0..5 VDC, výstup 4 20mA Orbit Merret OMX 39DC-0A05 ks Převodník AC/DC, rozsah mvdc (z bočníku), výstup 4 20mA Orbit Merret OMX 39DC-0A05 ks Převodník AC/DC, rozsah VDC, výstup 4 20mA Orbit Merret OMX 39DC-0A05 ks Převodník AC/DC, rozsah VDC, výstup 4 20mA Orbit Merret OMX 39DC-0A05 ks Převodník AC/DC, rozsah VDC, výstup 4 20mA Orbit Merret OMX 39DC-0A05 ks Výkonové relé do patice 2P / 8 A, 12VDC, patice se šroubovými svorkami k relé / 12, patice Finder upevnění na DIN-lištu, Indikační a odrušovací EMC modul 95.05, EMC ks Spínaný napajecí zdroj 230 V AC / 24 V DC / 3 A Weidmuller CP SNT 70W 24V 3A ks SIMATIC S7-1200, CPU 1212C, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 8 DI 24V DC; 6 DO 24 V DC; 2 AI 0-10V DC, POWER SUPPLY: DC V DC, PROGRAM/DATA MEMORY: 50 KB Siemens 6ES7212-1AE31-0XB0 ks SIMATIC S7-1200, ANALOG INPUT, SM 1231, 4 AI, +/-10V, +/-5V, +/-2.5V, OR 0-20 MA 12 BIT + SIGN BIT (13 BIT ADC) COMMUNICATION PROCESSOR CP FOR CONNECTION OF SIMATIC S TO GSM/GPRS NET PLEASE NOTE NATIONAL APPROVALS Dodávky Součet Kč bez DPH Siemens 6ES7231-4HD30-0XB0 ks 31 Siemens 6GK7242-7KX30-0XE0 ks OMNI-DIRECTIONAL ANTENNA FOR GSM-(2G) AND UMTS- (3G) NETWORKS, OMNIDIRECTIONAL; WEATHER RESISTANT FOR INSIDE UND OUTSIDE; 5M CONNECTION CABLE FAST CONNECTED WITH THE ANTENNA; SMA CONNECTOR; INCL. MOUNTING BRACKET, SCREWS, DOWELS Siemens 6NH9860-1AA00 ks Magnetický dveřní kontakt Jablotron SA-200 A ks Řadové pojistkové svorky Weidmuller ASK 1/EN ks 130 Technická specifikace - Dodávky Strana 1 z 6

16 1.24 Koncová svěrka na DIN35 šroubovací Weidmuller EW 35 ks Řadové svorky na DIN lištu do 2,5 mm2 Weidmuller SAK 2,5/EN ks Přepážka pro řadové svorky do 2,5 mm2 Weidmuller TW SAK2,5 ks Ranžírovací materiál, nosné a vkladací lišty, označení a popis přístrojů - - kpl 31 2 Doplnění rozvaděče SKAO 2.1 Jistič - In 16 A, charakteristika B, 1-pól, Icn 10 ka OEZ LPN-16B-1 ks Jistič - In 6 A, charakteristika B, 1-pól, Icn 10 ka OEZ LPN-6B-1 ks Jistič - In 32 A, charakteristika B, 3-pól, Icn 10 ka OEZ LPN-32B-1 ks Výkonové relé do patice 2P / 8 A, 230 V AC, patice se šroubovými svorkami k relé / 230, patice Finder upevnění na DIN-lištu, Indikační a odrušovací EMC modul 95.05, EMC ks Rozvaděčový bočník, 40 A/60 mv, provedení A Orbit Merret 040 A/60 mv ks Přístrojový bočník, 20 A/60 mv, provedení Z Orbit Merret 20 A/60 mv ks 30 3 EZS 3.1 Ústředna systému OASiS, 4 drátové smyčky Jablotron JA-82K ks Akumulátor 12V / 2Ah Fiamm FG20201 ks Sběrnicová klávesnice s grafickým displejem, se čtečkou RFID + klávesnicová zóna Jablotron JA-81E-RGB ks PIR detektor LARGO Jablotron JS-20 ks 25 4 Kabely, kabelové trasy a elektromontážní materiál 4.1 Sdělovací kabel stíněný, pro vnitřní použití, pevné uložení, s měděnými jádry do 3Px0,5 mm2 Lamela Electric SYKFY 3x2x0,5 m Silový kabel pro pevné uložení do 1kV, s měděnými jádry do 3x1,5 mm2 nkt cables CYKY-J 3x1,5 m Ovládací kabel stíněný, pro vnitřní použití, pevné uložení, s měděnými jádry do 2x1 mm2 Prakab JYTY 2x1 m Ovládací kabel stíněný, pro vnitřní použití, pevné uložení, s měděnými jádry do 4x1 mm2 Prakab JYTY 4x1 m Elektroinstalační trubka plastová pevná ø20 mm včetně příchytek, spojek a spojovacího materiálu IES RML/T-20 mont. materiál m Elektroinstalační trubka plastová ohebná ø20 mm včetně příchytek, spojek a spojovacího materiálu IES FXP 20 mont. materiál m pin konektor pro přepěťové ochrany - - ks Pomocný montážní a spojovací materiál - - kpl 31 5 Úprava stávajících kiosků 5.1 Výměna kiosku za typ MIVET SKAO Ševětín - - kpl Výměna kiosku za typ MIVET SKAO Staré Sedlo - - kpl Zrušení a zakonzervování SKAO Těšínov - - kpl 1 Technická specifikace - Dodávky Strana 2 z 6

17 5.4 Přemístění technologie z kiosku SKAO Veselí n/l do zděného objektu AŠ, demontáž kiosku - - kpl Výměna 5-ti ks zdrojů ( usměrňovačů ) za typ TDC - - kpl 1 Technická specifikace - Dodávky Strana 3 z 6

18 Elektromontáže a služby Součet Kč bez DPH Položka Popis Dodavatel mj počet mj jedn. cena Kč cena Kč/pol. 6 Elektromontáže 6.1 elektromontáže včetně EZS kpl kompletace rozvaděče na dílně, kusová zkouška včetně vystavení protokolu kpl 31 7 Služby 7.1 aplikační SW PLC kpl aplikační SW Telecontrol a OPC server kpl funkční zkoušky, uvedení do provozu kpl nastavení, odladění, zkušební provoz zařízení kpl komplexní zkoušky kpl zaškolení personálu obsluhy a údržby kpl výchozí revize elektroinstalace kpl koordinace s ostatními dodavateli kpl dokumentace skutečného provedení, zakreslení úprav stávajících rozvaděčů KAO kpl celkové režijní náklady (montážní plošiny, lešení, služby,...) kpl odvoz a likvidace elektroodpadu kpl VRN kpl TELECONTROL SERVER BASIC 64; SINGLE LICENSE FOR 1 INSTAL- LATION; OPC SERVER FOR GPRS COMMUNICATION WITH S7-1200, (6NH9910-0AA20-0AB0) - kpl aplikační SW vizualizace - kpl 1 Technická specifikace - Elektromontáže a služby Strana 1 z 6
