1 Investor: Jatky Blovice s.r.o. Název akce: Intenzifikace ČOV - provoz Hradišťský Újezd Příloha: TECHNICKÁ ZPRÁVA ELEKTRO Číslo přílohy: D.1.6 Část: PS-01 TECHNOLOGICKÁ ČÁST Stupeň dokumentace: REALIZAČNÍ DOKUMENTACE Datum: 9/2015 Výtisk číslo:

2 OBSAH Technická zpráva 1 VŠEOBECNÉ PŘEDPOKLADY PROJEKTOVÉ PODKLADY TECHNICKÉ ÚDAJE Rozvodná soustava Napěťová soustava Ochrana před nebezpečným dotykem Druh prostředí Měření spotřeby elektrické energie Výkonová bilance POPIS TECHNOLOGICKÉ ČÁSTI Přívod elektrické energie Seznam strojů Hlavní rozvaděč technologie RM Ovládání technologických zařízení Řídicí systém a rozvaděč DT Měřící a regulační obvody Kabelové rozvody Doplňkové pospojování, uzemnění BEZPEČNOST A OCHRANA ZDRAVÍ

3 1 VŠEOBECNÉ PŘEDPOKLADY řeší technologickou elektroinstalaci a automatický systém řízení a regulace pro technologii předčištění odpadních vod z porážky jatek v Blovicích Součástí této dokumentace není řešení přípojky NN, stavební elektro a hromosvod. Tyto části jsou řešeny samostatnou projektovou dokumentací. 2 PROJEKTOVÉ PODKLADY - dispoziční řešení objektu. - specifikace strojů a zařízení - strojně technologické schéma - ČSN platné v době zpracování projektové dokumentace 3 TECHNICKÉ ÚDAJE Stupeň důležitosti dodávky 3 el. energie dle ČSN ed Rozvodná soustava - TN-C-S 3.2 Napěťová soustava - 3 N PE 50 Hz 400V/230V podle ČSN IEC 38 - Ovládací napětí 1 N PE 50 Hz 230V - 24VDC /FELV/ 3.3 Ochrana před nebezpečným dotykem - neživých částí: - základní - ochrana automatickým odpojením od zdroje - čl. 411 ČSN ed doplňková - proudovým chráničem a doplňujícím pospojováním - čl. 415 ČSN ed živých částí: krytím a izolací dle ČSN ed.2 čl Druh prostředí Druh prostředí byl stanoven v souladu s ČSN ed Měření spotřeby elektrické energie Měření spotřeby elektrické energie není předmětem tohoto projektu. Zajišťuje jej projekt stavební instalace včetně přívodu NN. 3

4 3.6 Výkonová bilance Instalovaný příkon technologie Soudobý výkon Pi = 32,52 kw Ps= 30,32 kw 4 POPIS TECHNOLOGICKÉ ČÁSTI 4.1 Přívod elektrické energie Přívodní kabel do RM1 bude připojen z pojistkové skříně umístěné uvnitř objektu. Bude použit kabel CYKY-J 4x25, odjištěný pojistkami 100A. Jištění na přívodu v rozvaděči je třípólovým jističem 80A char C. 4.2 Seznam strojů Číslo pozice Popis Počet Pi [kw] Ps [kw] M01 M02 M03 M04 M05 STROJNĚ STÍRANÉ PÁSOVÉ ČESLE -Motor pohonu pásu (3x400V, 50Hz) - Motor pohonu kartáče (3x400V, 50Hz) - Solenoidový ventil ostřiku - Sonda hladiny-vibrační DOPRAVNÍKOVÁ TRASA -1x Motor pohonu (3x400V, 50Hz) PONORNÉ KALOVÉ ČERPADLO SEPARÁTOR - Motor (3x400V, 50Hz) řízen FM - Solenoidový ventil ostřiku - Koncový spínač krytu DMYCHADLO 1 1,3 1,3 1 2,1 2,1 1 2,2 2,2 1 1,5 1,

5 M06 M07 M08 M09 M10 M11.1,2 M12 M13 FLOKULAČNÍ STANICE - 3x Pohon - 2x snímání hladiny min./max. - Ventil s elektropohonem VŘETENOVÉ ČERPADLO DÁVKOVÁNÍ FLOKULANTU Řízeno frekvenčním měničem DÁVKOVACÍ ČERPADLO NaOH -Plovám min. hladiny DÁVKOVACÍ ČERPADLO Koagulantu -Plovám min. hladiny KOMPRESOR VŘETENOVÉ ČERPADLO NÁTOKU DO FLOTACE Řízeno frekvenčním měničem AUTOMATICKÁ TLAKOVÁ STANICE (ATS) - Motor (3x400V, 50Hz) - Čidlo tlaku PODÁVACÍ PONORNÉ ČERTPADLO 1 0,5 0,5 1 0,37 0,37 1 0,025 0, ,025 0, ,4 2, ,1 1,1 5

6 M14 FLOTAČNÍ STANICE - 3x Pohon - 2x Snímání tlaku - Ventil s pneupohonem - Čerpadlo sycení - Plovák min. hladiny v odtokové nádrži - Solenoidový ventil vzduchu - Vřetenové čerpadlo odkalení 1 8,8 8,8 4.3 Hlavní rozvaděč technologie RM1 Rozvaděč je označen symbolem RM1 a je umístěn v místnosti vyrovnávací nádrže s ozn Je sestaven jako skříňová konstrukce. Rozvaděč obsahuje v silové části přístrojovou náplň potřebnou pro vyzbrojení silových vývodů pro technologické spotřebiče včetně silových a ovládacích svorkovnic a potřebných frekvenčních měničů. Dále jsou zde umístěny prvky ASŘTP. Rozvaděč má vývody i přívod vrchem. V přívodu je zařazen hlavní jistič a hlavní vypínač technologického zařízení s vyrážecí cívkou Vnitřní zapojení rozvaděče je provedeno tak, aby bylo zajištěno galvanické oddělení silových okruhů od vstupů do systému ASŘTP. Pro oddělení jsou použita pomocná relé s ovládacím napětím 24V DC. 4.4 Ovládání technologických zařízení Převážná část technologie se ovládá s dotykového panelu řídicího systému. Pro ovládání určitých skupin pohonů budou deblokační skříně. Přepínače s možností volby R 0 D (ručně 0 dálkově z ŘS). Při přepnutí přepínače režimu do polohy 0 se pohony skupiny vždy zastaví a nelze je v této poloze zapnout. Volba přepínače v poloze R umožňuje skupinu motorů zapnout i když nejsou splněny podmínky pro provozování pohonu. Proto se využití ručního režimu předpokládá pouze u oprav, případně seřízení daného pohonu. Volba přepínače v poloze D umožňuje ovládání pohonu dálkově z řídicího systému. Zvolení režimu D je signalizováno do řídicího systému. V dálkovém režimu jsou funkční všechny související vazby a blokády jednotlivých pohonů. Ovládací skříňky jsou umístěny na stěny nebo zábradlí. 4.5 Řídicí systém a rozvaděč DT1 Jako řídicí systém je použit programovatelný modulární automat UNITRONICS. Ten sestává s modulových karet vstupů a výstupů umístěných v hlavním rozvaděči RM1. Hlavní PLC jednotka s dotykovým panelem pro ovládání je umístěna v samostatné rozvaděčové skříni s označením DT1. Rozvaděč DT1 je umístěn v místnosti předčištění OV s označením Řídicí systém obsahuje kromě digitálních vstupů a výstupů také komunikační porty. Všechny digitální vstupy jsou napěťové úrovně 24 VDC s potenciálovým oddělením a digitální výstupy jsou reléové. Vstupní analogové signály jsou galvanicky oddělené úrovně 4-20 ma, nebo 0-10V. Napěťová úroveň 24 VDC systému PLC je napájená ze zdroje rozvaděče RM1. 6

7 4.6 Měřící a regulační obvody Číslo obvodu Název obvodu 01 Hladina před česlemi 02 Přetížení česlí 03 Plovák - hladina pro start/stop M03 04 Plovák - max. hladina pro M03 05 Hladina ve vyrovnávací nádrži Z01 06 Průtok znečištěné vody na flotaci 07 Měření ph nátok flotace 08 Tlak sytícího okruhu 09 Tlak v okruhu tlakového vzduchu 10 Plovák min. hladiny sytícího okruhu 11 Plovák min. hladina fugátu 12 Plovák min. hladina NaOH 13 Plovák min. hladina PIX (koagulant) 14 Snímání min. hladiny přípravy flokulantu 15 Snímání max. hladiny přípravy flokulantu 16 Snímání min. hladiny zásoby flokulantu 17 Snímání max. hladiny zásoby flokulantu 18 Tlak ve stanici ATS 19 Plovák max. hladina pěny 20 Koncový snímač krytu separátoru M04 Obvod č. 01 Hladina před česlemi Hladina před česlemi je snímána vibrační sondou. Hladina aktivuje chod česlí. Vibrační snímač je součástí dodávky strojních česlí. Obvod č. 02 Přetížení česlí Přetížení pásových česlí monitoruje indukční snímač umístěný na zařízení. Snímač je dodávkou strojních česlí. Obvod č. 03 Plovák - hladina pro start/stop M03 Jedná se o plovák umístěný v čerpací jímce. Aktivací plováku dojde k zapnutí čerpadla M03, po deaktivaci k vypnutí M03. Plovák bude použit stávající. Obvod č. 04 Plovák - max. hladina pro M03 Jedná se o plovák umístěný v čerpací jímce. Aktivací plováku dojde k signalizaci stavu. Plovák bude použit stávající. 7

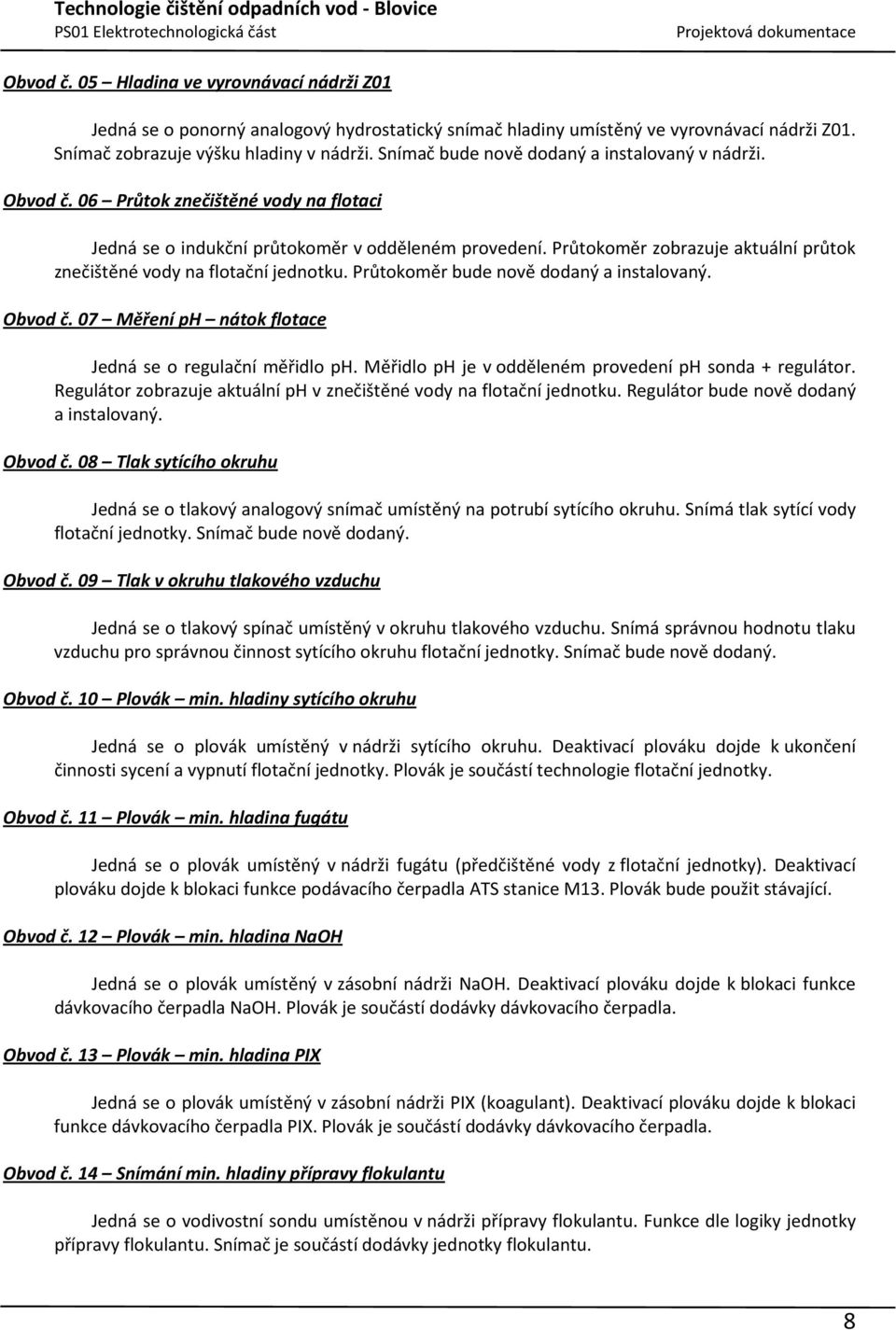

8 Obvod č. 05 Hladina ve vyrovnávací nádrži Z01 Jedná se o ponorný analogový hydrostatický snímač hladiny umístěný ve vyrovnávací nádrži Z01. Snímač zobrazuje výšku hladiny v nádrži. Snímač bude nově dodaný a instalovaný v nádrži. Obvod č. 06 Průtok znečištěné vody na flotaci Jedná se o indukční průtokoměr v odděleném provedení. Průtokoměr zobrazuje aktuální průtok znečištěné vody na flotační jednotku. Průtokoměr bude nově dodaný a instalovaný. Obvod č. 07 Měření ph nátok flotace Jedná se o regulační měřidlo ph. Měřidlo ph je v odděleném provedení ph sonda + regulátor. Regulátor zobrazuje aktuální ph v znečištěné vody na flotační jednotku. Regulátor bude nově dodaný a instalovaný. Obvod č. 08 Tlak sytícího okruhu Jedná se o tlakový analogový snímač umístěný na potrubí sytícího okruhu. Snímá tlak sytící vody flotační jednotky. Snímač bude nově dodaný. Obvod č. 09 Tlak v okruhu tlakového vzduchu Jedná se o tlakový spínač umístěný v okruhu tlakového vzduchu. Snímá správnou hodnotu tlaku vzduchu pro správnou činnost sytícího okruhu flotační jednotky. Snímač bude nově dodaný. Obvod č. 10 Plovák min. hladiny sytícího okruhu Jedná se o plovák umístěný v nádrži sytícího okruhu. Deaktivací plováku dojde k ukončení činnosti sycení a vypnutí flotační jednotky. Plovák je součástí technologie flotační jednotky. Obvod č. 11 Plovák min. hladina fugátu Jedná se o plovák umístěný v nádrži fugátu (předčištěné vody z flotační jednotky). Deaktivací plováku dojde k blokaci funkce podávacího čerpadla ATS stanice M13. Plovák bude použit stávající. Obvod č. 12 Plovák min. hladina NaOH Jedná se o plovák umístěný v zásobní nádrži NaOH. Deaktivací plováku dojde k blokaci funkce dávkovacího čerpadla NaOH. Plovák je součástí dodávky dávkovacího čerpadla. Obvod č. 13 Plovák min. hladina PIX Jedná se o plovák umístěný v zásobní nádrži PIX (koagulant). Deaktivací plováku dojde k blokaci funkce dávkovacího čerpadla PIX. Plovák je součástí dodávky dávkovacího čerpadla. Obvod č. 14 Snímání min. hladiny přípravy flokulantu Jedná se o vodivostní sondu umístěnou v nádrži přípravy flokulantu. Funkce dle logiky jednotky přípravy flokulantu. Snímač je součástí dodávky jednotky flokulantu. 8

9 Obvod č. 15 Snímání max. hladiny přípravy flokulantu Jedná se o vodivostní sondu umístěnou v nádrži přípravy flokulantu. Funkce dle logiky jednotky přípravy flokulantu. Snímač je součástí dodávky jednotky flokulantu. Obvod č. 16 Snímání min. hladiny zásoby flokulantu Jedná se o vodivostní sondu umístěnou v nádrži zásoby flokulantu. Funkce dle logiky jednotky přípravy flokulantu. Snímač je součástí dodávky jednotky flokulantu. Obvod č. 17 Snímání max. hladiny zásoby flokulantu Jedná se o vodivostní sondu umístěnou v nádrži zásoby flokulantu. Funkce dle logiky jednotky přípravy flokulantu. Snímač je součástí dodávky jednotky flokulantu. Obvod č. 18 Tlak ve stanici ATS Jedná se o tlakový analogový snímač umístěný na potrubí tlakové vody za ATS stanicí. Snímá tlak vody ATS stanice. Snímač řídí funkci čerpání ATS. Snímač bude nově dodaný. Obvod č. 19 Plovák max. hladina pěny Jedná se o plovák umístěný v jímce flotační pěny. Aktivací plováku dojde k signalizaci stavu. Plovák bude použit stávající. Obvod č. 20 Koncový snímač krytu separátoru M04 Koncový spínač krytu separátoru slouží k ochraně obsluhy separátoru. Deaktivací spínače dojde k blokaci chodu separátoru. Koncový spínač krytu je součástí dodávky separátoru. 9

10 4.7 Kabelové rozvody Propojení napájecích a ovládacích okruhů pro jednotlivá zařízení je provedeno v rámci vnějších kabeláží technologie kabely s celoplastovou izolací a měděnými jádry. Hlavní kabelové rozvody jsou uloženy v nerezových elektroinstalačních žlabech s víkem a plastových trubkách nebo žlabech, které jsou upevněny na stěnách budovy, zavěšeny ze střešní konstrukce, nebo na částech technologického zařízení k tomu účelu určených. Připojovací kabely od ponorných čerpadel a plovákových stavoznaků jsou součástí dodávky jednotlivých zařízení. Jejich napojení na napájení je provedeno v příslušných deblokačních skříňkách nebo v přechodových krabicích. 4.8 Doplňkové pospojování, uzemnění Ve všech prostorách s technologickým zařízením je provedena doplňková ochrana před nebezpečným dotykem doplňkovým pospojováním ve smyslu požadavků ČSN ed.2. Pospojování je provedeno CU vodičem o minimálním průřezu 6mm2. Pro uzemnění ochranného vodiče rozvaděče RM1 je k rozvaděči vyveden uzemňovací vodič FeZn 8mm od uzemňovací soustavy stavby objektu - zajistí dodavatel stavební části v rámci hlavního pospojování objektu. K tomuto vodiči je připojeno i uzemnění přepěťové ochrany osazené ve vstupním poli rozvaděče RM1. 5 BEZPEČNOST A OCHRANA ZDRAVÍ Veškeré montážní práce smí provádět pouze firma nebo fyzická osoba mající pro tuto činnost veškerá potřebná oprávnění. Všechny práce spojené s elektrickou instalací budou prováděny podle požadavků ČSN a souvisejících bezpečnostních předpisů. Před uvedením zařízení do provozu musí být vypracována jeho řádná výchozí revize ve smyslu požadavků ČSN ed.2 včetně revizní zprávy zabezpečí dodavatel elektromontážních prací. Před uvedením zařízení do provozu je nutno provést seřízení veškerých snímačů hladiny a frekvenčního měniče podle požadavků technologie a ověření jejich správné funkce. Seřízení provede dodavatel motorické instalace v rámci oživení celého systému. Dodavatel rovněž provede poučení o správném a bezpečném užívání elektrické instalace laiky ve smyslu doporučení ČES k ČSN ed.2. Provozovatel zařízení je povinen vypracovat pro obsluhu zařízení provozní předpisy a zabezpečit, aby s nimi byla obsluha prokazatelně seznámena. Rozvaděče jsou navrženy s minimálním krytím IP55/IP20, jejich běžnou obsluhu může provádět osoba bez elektrotechnické kvalifikace. Práce na zařízení smí provádět pouze osoba s předepsanou kvalifikací dle vyhlášky 50/78 Sb. 10
