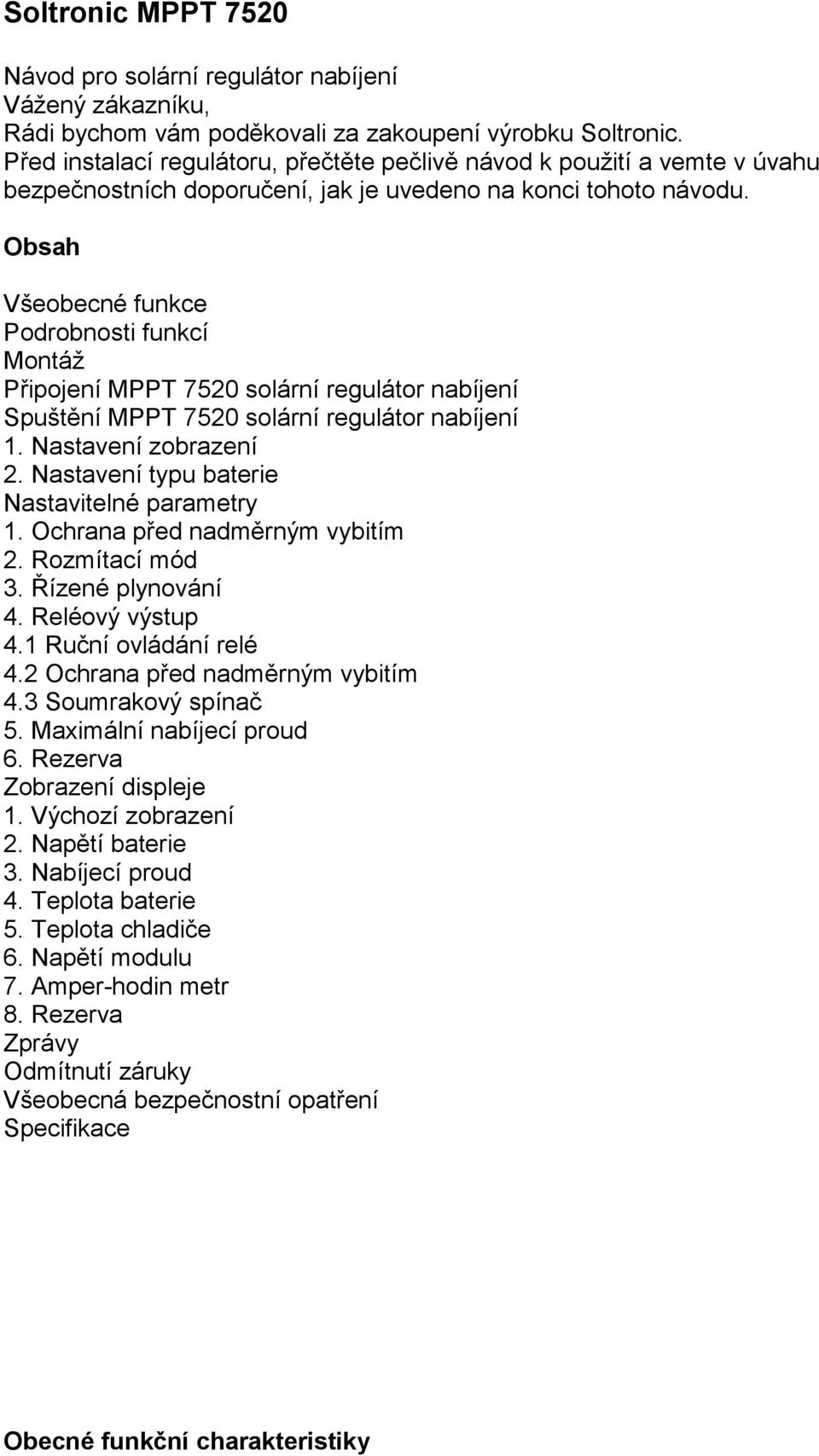

1 Soltronic MPPT 7520 Návod pro solární regulátor nabíjení Vážený zákazníku, Rádi bychom vám poděkovali za zakoupení výrobku Soltronic. Před instalací regulátoru, přečtěte pečlivě návod k použití a vemte v úvahu bezpečnostních doporučení, jak je uvedeno na konci tohoto návodu. Obsah Všeobecné funkce Podrobnosti funkcí Montáž Připojení MPPT 7520 solární regulátor nabíjení Spuštění MPPT 7520 solární regulátor nabíjení 1. Nastavení zobrazení 2. Nastavení typu baterie Nastavitelné parametry 1. Ochrana před nadměrným vybitím 2. Rozmítací mód 3. Řízené plynování 4. Reléový výstup 4.1 Ruční ovládání relé 4.2 Ochrana před nadměrným vybitím 4.3 Soumrakový spínač 5. Maximální nabíjecí proud 6. Rezerva Zobrazení displeje 1. Výchozí zobrazení 2. Napětí baterie 3. Nabíjecí proud 4. Teplota baterie 5. Teplota chladiče 6. Napětí modulu 7. Amper-hodin metr 8. Rezerva Zprávy Odmítnutí záruky Všeobecná bezpečnostní opatření Specifikace Obecné funkční charakteristiky

2 Maximum Power Point Tracking (MPPT) zajišťuje, že solární moduly budou dodávat Maximum energie pro dobíjení akumulátoru Maximální výkon energie ze solárních modulů je podmíněn řadou faktorů, jako je Teplota modulu osvětlení zatížení Provozní bod maximálního výkonu se proto neustále mění. Vnitřní mikrokontrolér MPP 7520 řídí tento pracovní bod a opravuje ho tam, kde je to nutné, aby bylo zaručeno, že solární modul bude vždy produkovat jeho optimální výkon a nabíjet baterie s maximálním nabíjecím proudem Solární elektrárny obvykle používají akumulátory Olověné s tekutým elektrolytem Olověné s gelovým elektrolytem Olověné s kyselinou ve skleněném rounu VRLA k uložení vyrobené energie. MPP 7520 efektivně dobíjí baterie a chrání je před hlubokým vybitím, kde se používán výstup pro relé. Integrovaná funkce umožňuje ovládat plynování olověných akumulátorů. Toto zabraňuje sulfátování, což by vedlo ke snížení kapacity. Údaje o provozu Regulátor nabíjení MPPT 7520 se může zahřát během běžného provozu. Integrované monitorování teploty zabraňuje přehřátí baterie tím, že snižuje rychlost nabíjení, jakmile akumulátor dosáhne 50 C. Žádná zvláštní údržbu a servis MPPT regulátoru není nutná. Montáž Regulátor nabíjení MPPT 7520 je určen pro vnitřní montáž a použití. Chraňte jej před přímým slunečním světlem a umístěte jej v suchém prostředí. Regulátor měří okolní teplotu, aby řídil nabíjecí napětí, a proto musí být instalován ve stejné místnosti jako baterie. Pokud to není možné, použijte prosím teplotní čidlo volitelně k dispozici. Regulátor během provozu zahřívá. Musí být instalovány na nehořlavém povrchu. Připojení MPPT 7520 solárního regulátoru nabíjení Namontujte regulátor na nehořlavou podložku Připojte akumulátor Připojte solární panel Zapojte regulátor podle kroků popsaných níže, aby se zabránilo instalačních chyb. 1. Připojení baterie Regulátor se nastaví automaticky na 12V nebo 24V napětí systému. Pokud máte připojené vodiče s opačnou polaritou, vestavěná kontrolka LED indikuje červeně 2. Připojení fotovoltaické pole Před instalací, zkontrolujte ještě jednou Napětí naprázdno Voc (nikoli však Umpp napětí MPP). To by nemělo přesáhnout 75V.

3 Spuštění MPPT 7520 solární nabíjení Regulator Nastavení a provoz regulátoru lze snadno nastavit pomocí tlačítka pod displejem. krátkým stiskem tlačítka (<1 s) vám umožní procházet menu nebo nastavení příslušné hodnoty. Stlačením tlačítka po dobu delší než 4 sekundy vede automaticky k podnabídkám. Stisknutím po dobu delší než 1 sec ne však déle než 4 sekundy se dostanete na úroveň menu, které jste právě opustili. Procházení ===> Držet tlačítko stisknuté po dobu kratší než 1 sec položka menu ===> Nastaví automaticky, pokud je tlačítko stisknuto déle než 4 sec. Zpět ===> Držte tlačítko stisknuté déle než 1 sec, ale méně než 4 sekundy. 1. Nastavení zobrazení Pokud je regulátor připojen k baterii, na displeji se zobrazí napětí baterie. Jakmile jsou připojeny solární panely, začne regulátor nabíjet akumulátor pokud je napětí modulů dostatečné. Displej zobrazí nabíjecí proud, napětí a stav nabití pomocí bargrafu.

4 2. Nastavení typu baterie Tato úprava je naprosto nezbytná, protože baterie by jinak nebyla plně nabitá! Výchozí nastavení regulátoru je "olověné." Pro nastavení typu baterií, přejděte z výchozího displeji se zobrazením "parametry", a odtud do "typ baterie." Tato položka menu vám umožní nastavit si typ baterie, nebo zkontrolovat aktuální nastavení hodnoty. Držte tlačítko stisknuté déle než 4 sec. To vede k menu "skutečné", které označuje typ akumulátoru v provozu. Aby bylo možné změnit, stiskněte tlačítko pro krátký čas jen pro hodnotu pro přepnutí. Pro uložení nové hodnoty, stisknutím tlačítka na déle než 4 sec. Jakmile je nastavení typu baterií dokončeno, bude regulátor připraven. Žádné další úpravy nejsou nutné k nastavení nabíjení. Seznamte se s dalšími funkcemi regulátoru.

5 Nastavitelné parametry 1. Ochrana před nadměrným vybitím Tento parametr bude muset být upraveny pouze v případě, že je připojeno pomocné relé k ochraně proti hlubokému vybití. Aby bylo možné zajistit dostatečnou ochranu baterie, musí být nastaveny hodnoty napětí na 11,2 V na 12 V systému, a při 22,4 V na 24 V systémy. Můžete nastavit nižší limity. Nicméně, uvažte, že by to mohlo nepříznivě ovlivnit životnost akumulátoru. 2. Sweep Mode Tento režim by měl být aktivována pouze v případě, pokud je fotovoltaického pole vystaveno k částečnému zastínění. V tomto případě mohou být křivky výkonu jednoho panelu generátoru řízeny několika maximálními výkonovými body Výchozí zobrazení Submenu 2 Submenu 3ými Submenu 1 MPP 7520 pak měřit proud v celém rozsahu napětí mezi solárním generátorem naprázdno napětí a napětí baterie a vybere MPP s nejvyšším výkonem.

6 3. Řízené plynování Řízené plynování so používá u olověných akumulátorů k prodloužení životnosti Nepoužívejte tuto funkci na gelové baterie! V olověných baterií určených pro pevné použití, může docházet k vrstvení kyseliny. Těžce nabitá kyselina sírové je uložena na spodní straně, zatímco zředěná kyselina sírová je nahoře. Aby se tomu zabránilo, musí být řízené dobíjení aplikováno na baterii v pravidelných intervalech. To se provádí jeho výběrem a potvrzením "plynování povoleno" na plně nabitou baterii. Napětí baterie je nyní zvednuto nad obvyklé hranice, která umožňuje řízené dobíjení po dobu 5 minut. To vyžaduje však dostatek slunce.

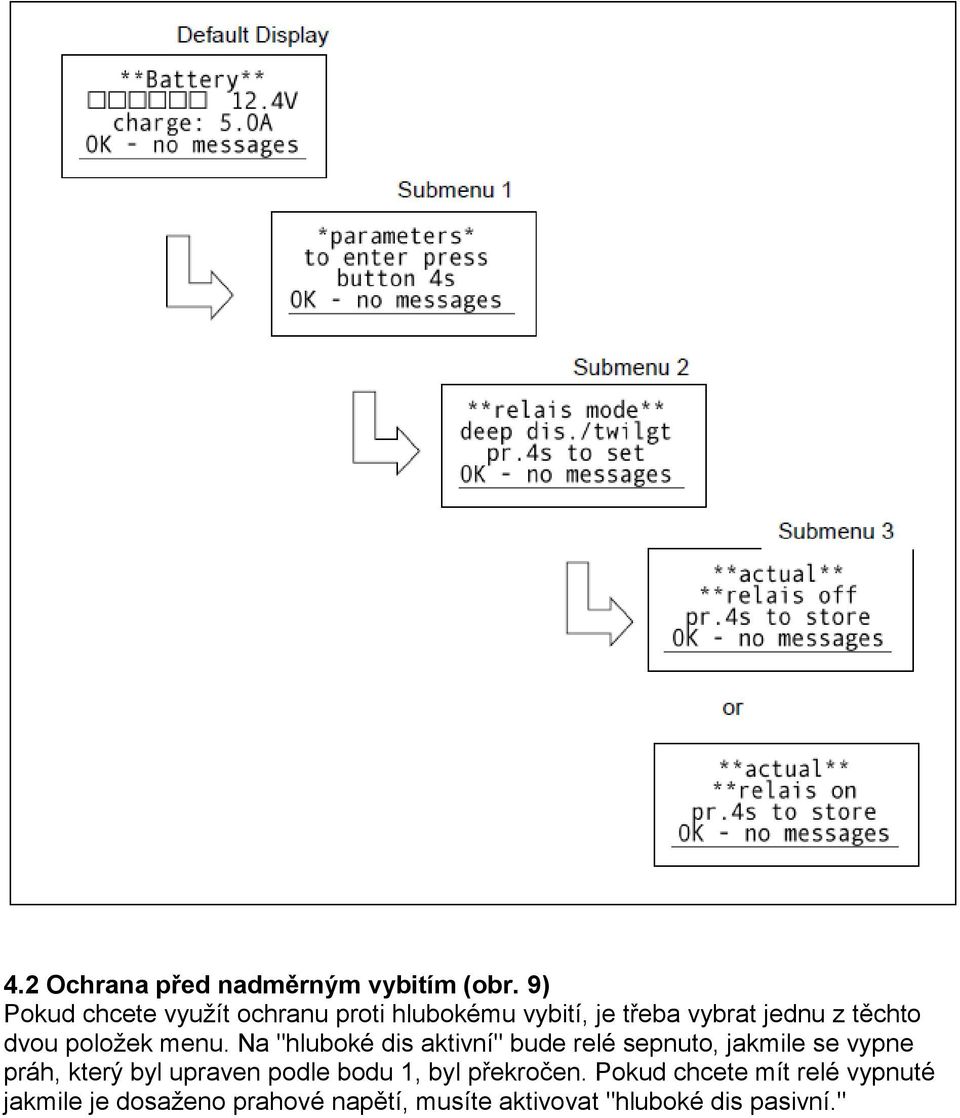

7 4. Reléový výstup MPP 7520 vám nabízí možnost naprogramovat stávající relé pro řadu aplikací. Můžete použít výstup jako ochranu proti hlubokému vybití. To znamená, odpojení spotřebičů prostřednictvím relé, nebo použijte výstup jako senzor šera. Kromě toho můžete ručně přepnout relé zapínout a vypínout. Funkce, která byla naposledy potvrzen bude vždy aktivní. Pokud jste například v v menu "relay mode" a potvrdili "Twilight SW", přepínač Twilight je aktivován. Nezáleží na tom v tomto bodě, co jste zadali dříve. 4.1 Ruční ovládání relé (obr. 8) V tomto módu, můžete relé zapínat a vypínat. Pomocí této funkce můžete zkontrolovat jak relé a regulátor.

8 4.2 Ochrana před nadměrným vybitím (obr. 9) Pokud chcete využít ochranu proti hlubokému vybití, je třeba vybrat jednu z těchto dvou položek menu. Na "hluboké dis aktivní" bude relé sepnuto, jakmile se vypne práh, který byl upraven podle bodu 1, byl překročen. Pokud chcete mít relé vypnuté jakmile je dosaženo prahové napětí, musíte aktivovat "hluboké dis pasivní."

9 4.3 Twilight Switch Pokud chcete využít výstup jako soumrakový spínač, musíte aktivovat "Twilight SW." Relé bude pod napětím v případě, že měření na modulu neuvádí žádné napětí z regulátoru. První přímé sluneční světlo vypne relé.

10 5. Maximální nabíjecí proud MPP 7520 je schopen nabíjení s nabíjecím proudem do 20 A, za předpokladu, že připojený solární panel má potřebnou kapacitu. Můžete omezit maximální nabíjecí proud v hodnotě dle Vašeho přání v tomto bodě menu. To může být požadováno v případě, že má být nabíjena malá baterie.

11 6. Rezerva Tato položka je pro případné rozšíření systému. Není aktivní. Zobrazení dat 1. Výchozí zobrazení Regulátor nabíjení MPPT 7520 poskytuje řadu informací, které lze získat pomocí zobrazení dat. V režimu zobrazení, můžete získat přístup k nabití baterie pomocí sloupcového grafu. Navíc je uvedeno, aktuální napětí a stav nabíjení. 2. Napětí baterie Zde je aktuální napětí baterie a napětí systému.

12 3. Nabíjecí proud Zobrazení nabíjecí proudu baterie 4. Teplota akumulátoru Můžete získat informace o teplotě jen tehdy, pokud je senzor připojen. Pokud je to opačném případě se na displeji zobrazí T = 999 C a "přerušení čidla." Upozorňujeme, že totéž je zobrazeno v událostech závady čidla nebo přerušení kabelu.

13 5. Teplota chladicí zařízení (obr. 16) Maximální teplota chladicího prvku je důležitá, protože brání MPPT 7520 od přehřátí. V zájmu ochrany př přehřátí, začne regulátor postupně snižovat nabíjecí proud, pokud teplota překročí 50 C 6. Napětí modulu MPPT 7520 zobrazuje aktuální napětí modulu a pomůže vám odhalit systémové chyby..

14 7. Ampér-hodin metr MPP 7520 má zabudovaný elektroměr, který poskytuje snadný přístup k nabíjení baterie Proces "celkový příkon hodin. Po uvedení do provozu, bude hodnota 2 Ah nebo méně, neboť každý přístroj je kontrolován při zatížení ve výrobě. 8. Rezerva Rezervní položka, není nainstalována, bez funkce. Zprávy Regulátor oznamuje následující zprávy:

15 zpráva význam Řešení OK no messages Výchozí zobrazení V pořádku Panel polarity Chybné zapojení Zaměňte polaritu solárního panelu PV overvoltage Vysoké napětí modulu Napětí panelu je vyšší jak 75V vyměňte panel No valid battery Vadná baterie Vyměňte baterii má nízkou kapacitu Battery low Baterie hluboce vybitá Dobijte baterii externí nabíječkou nad 10V Battery error Problémy s baterií Baterie má závadu, vyměňte za jinou Temp. Warning! Vysoká teplota chladiče Není třeba řešit regulátor automaticky sníží výkon Power derating! Vysoká teplota chladiče Ochranná funkce snižte teplotu okolí regulátoru Prohlášení Výrobce neručí za škody, zejména na baterii, způsobené použitím jiné než podle plánu, nebo jak je uvedeno v této příručce nebo v případě, že doporučení výrobce baterie jsou zanedbané. Výrobce nenese odpovědnost v případě, že byly služby nebo opravy prováděny jakoukoliv neoprávněnou osobou, neobvyklým použitím, nesprávnou instalací, nebo špatným návrhem systému. Všeobecné bezpečnostní doporučení Baterie ukládá velké množství energie. Nikdy nezkratujte baterie za všech okolností. Doporučujeme na vodič připojit pojistku (pomalu působící typ, s ohledem na jmenovitý proud regulátoru) přímo k akumulátoru, aby se zabránilo požáru kabelu. Prosím, dodržujte bezpečnostní doporučení výrobce baterie. Nedotýkejte se či nezkratujte vodiče nebo svoreky. Uvědomte si, že napětí na konkrétních vodičích a terminálech může být až 75 V. Vyhněte se odpojení vodičů panelu při zatížení. Mohlo by dojít k jiskření. Nebezpečí požáru! Nedovolte dětem, aby se pohybovaly v prostoru baterie a regulátoru nabíjení. Instalace a montáž regulátoru by měly být prováděny autorizovaným prodejcem nebo montérem a provádět v souladu s platnými předpisy.

16 Technické údaje : Elektrická data Baterie Účinnost 97,5% Typ baterie Olovo, AGM,GEL Napětí baterie 12 nebo 24V MKT proces Hlavní nabíjení, udržovací nabíjení Max. nabíjecí proud 20A Rozsah napětí 7-36V Teplotní -3mV 20C kompenzace Max. napětí panelu 75V Teplotní rozsah -20C +60C Max. výkon panelu 12V 300W Mechanická data 24V 600W Digitální výstup 100mA Rozměry 180x180x50 Vlastní spotřeba 27mA Hmotnost 2,1kg Připojení vodičů 16mm/2 6AWG Okolní data Kryt Hliník, ocel Pracovní teplota -20C +60C Skladovací teplota -30C +70C Příslušenství Vlhkost 99% bez kondenzace Teplotní senzor Externí relé Ochranné funkce Certifikace PV vstup Zkrat, polarita CE-conform přetížení Přepólování PV vstup, baterie RoHS-conform vstup Přepětí PV vstup
