Solární regulátor CMP - Výstup 16-24A

Transkript

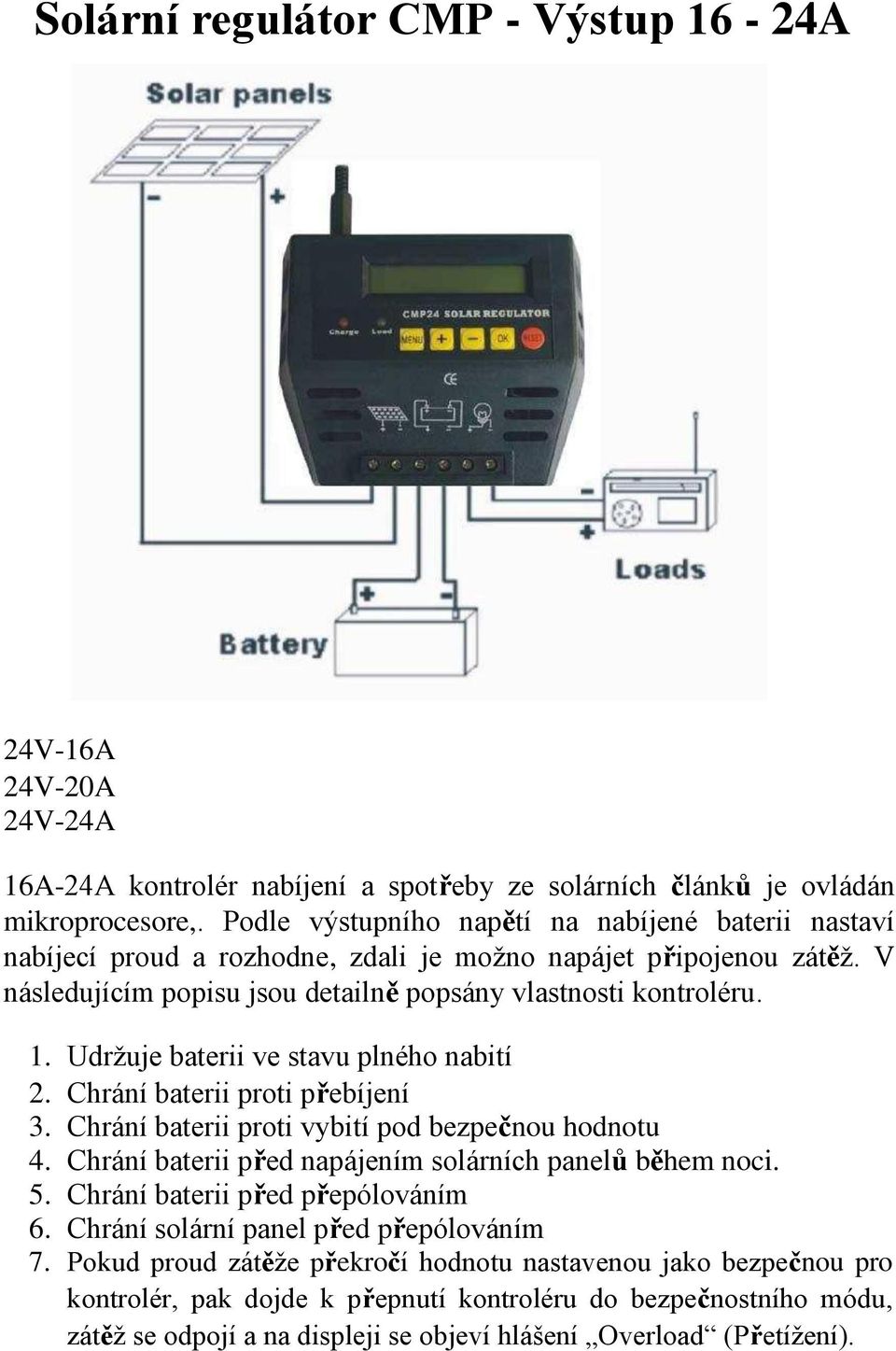

1 Solární regulátor CMP - Výstup 16-24A 24V-16A 24V-20A 24V-24A 16A-24A kontrolér nabíjení a spotřeby ze solárních článků je ovládán mikroprocesore,. Podle výstupního napětí na nabíjené baterii nastaví nabíjecí proud a rozhodne, zdali je možno napájet připojenou zátěž. V následujícím popisu jsou detailně popsány vlastnosti kontroléru. 1. Udržuje baterii ve stavu plného nabití 2. Chrání baterii proti přebíjení 3. Chrání baterii proti vybití pod bezpečnou hodnotu 4. Chrání baterii před napájením solárních panelů během noci. 5. Chrání baterii před přepólováním 6. Chrání solární panel před přepólováním 7. Pokud proud zátěže překročí hodnotu nastavenou jako bezpečnou pro kontrolér, pak dojde k přepnutí kontroléru do bezpečnostního módu, zátěž se odpojí a na displeji se objeví hlášení Overload (Přetížení).

2 Při zkratu se kontrolér přepne do bezpečného módu, odpojí zátěž a na displeji se objeví hlášení Short Circuit (Zkrat). Při nízkém napětí na připojené napájecí baterii kontrolér automaticky odpojí zátěž od baterie. Po dobití baterie se zátěž automaticky připojí do systému. Ochrana proti úderu bleskem Při normální funkci ukazuje displej LCD kontroléru následující hodnoty: Nabíjecí proud, Vybíjecí proud a Napětí baterie každých 5 sekund. Kontrolér automaticky stále vypočítává průběžný čas nabíjení nebo vybití baterie podle nabíjecího proudu nebo proudu zátěže. Tato hodnota je automaticky vztažena na teplotu okolí 25C. Podle kolísání teploty celého systému kontrolér automaticky kompensuje teplotu vzhledem k nabíjecímu napětí. Uživatel může nastavit hodnotu napětí pro počátek nabíjení a ukončení nabíjení. Rovněž tak napětí pro při pojení zátěže, podle vlastních požadavků. Aby baterie byla chráněna před přílišným vybíjením kontrolér automaticky hlídá nejnižší napětí pro odpojení zátěže, které nesmí být nižší než 10V pro baterie 12v a 20V pro baterie 24V. Při poklesu napětí baterie pod 10V (nebo 20V) dojde automaticky k odpojení zátěže. Pro obnovu základních hodnot nastavení, stiskněte tlačítko Menu po dobu 5 sekund.

3 Připojení: Zachovejte následující pořadí připojování vodičů k solárnímu regulátoru: 1. Připojte + a pól baterie na příslušné svorky regulátoru se správnou polaritou ( + : 3, - : 4 ). 2. Připojte + a pól solárního panelu na příslušné svorky regulátoru se správnou polaritou ( + : 1, - : 2 ). 3. Připojte + a pól zátěže na příslušné svorky regulátoru se správnou polaritou ( + : 5, - : 6 ). Dále připojte termistor (je přiložen k regulátoru v podobě konektoru obsahujícího teplotní čidlo) Varování : Připojujte baterii vždy jako první! Nezapomeňte připojit teplotní čidlo! Použijte vodiče o průřezu odpovídajícím zátěžovému proudu!

4 Ovládání + nastavení: Zobrazení na LCD Stisk tlačítka Po spuštění: SOLAR REGULATOR -> OK -> Batery xx.xv -> Charge xx.xv -> Load xx.xa < Menu: Batery xx.xv Charge xx.xv -> MENU -> SOLAR REGULATOR Load xx.xa Kontrola teploty systému: SOLAR REGULATOR -> MENU -> Temperature xxx C -> OK Kontrola nabíjecího proudu: Temperature xxx C -> MENU -> Charge xxxxxxah -> OK Kontrola vybíjecího proudu: Charge xxxxxxah -> MENU -> Load xxxxxxah -> OK Kontrola kapacity baterie: Load xxxxxxah -> MENU -> Batery SOC xxx% -> OK Kontrola a nastavení maximálního napětí při nabíjení baterie: Batery SOC xxx% -> MENU -> Charge off xx.xv -> OK Charge off xx.xv -> + / - -> Charge off xx.xv -> OK Kontrola a nastavení minimálního napětí baterie proti vybití: Charge off xx.xv -> MENU -> Load off xx.xv -> OK Load off xx.xv -> + / - -> Load off xx.xv -> OK Kontrola a nastavení napětí pro připojení zátěže při nabíjení po vybití: Load off xx.xv -> MENU -> Load on xx.xv -> OK Load on xx.xv -> + / - -> Load on xx.xv -> OK Resetování do továrního nastavení: stiskněte MENU po dobu 5 sekund. Opětovné spuštění regulátoru po zkratu či přetížení: stiskněte tlačítko Reset a poté OK

5 Řešení problémů: Stav: Zelená LED zhasne, zátěž přestane pracovat a LCD displej zobrazuje "Battery low". Důvod: Nízké napětí baterie. Řešení: Nabijte baterii nebo ji vyměňte. Stav: Zelená LED zhasne, zátěž přestane pracovat a LCD displej zobrazuje "Over load". Důvod: Příliš velká zátěž na výstupu. Řešení: Omezte počet menších zátěží nebo odpojte příliš velkou zátěž a poté stiskněte tlačítko "Reset". Stav: Zelená LED zhasne, zátěž přestane pracovat a LCD displej zobrazuje "Short circuit". Důvod: Zátěž (některá ze zátěží) je ve zkratu. Řešení: Odpojte od obvodu nefunkční zátěž a poté stiskněte tlačítko "Reset". Stav: Zelená LED svítí. Důvod: Zátěž pracuje správně. Stav: Červená LED svítí. Důvod: Baterie se nabíjí. Stav: Červená LED bliká. Důvod: Baterie je plně nabita a je udržována na plném napětí. Stav: Červená LED zhasne. Důvod: Baterie se nenabíjí. Řešení: Toto se děje během noci kdy baterie nemůže být nabíjena ze solárních panelů. Pokud se tak stane během dne, zkontrolujte propojení solárních panelů, regulátoru a baterie.

6 SPECIFIKACE Model Štítkové Napětí Max proud Zátěže 24V-16A 24V-20A 24V-24A 12V, 24V Automatické rozpoznání napětí 16A až 24A Ukončení při plném nabití 13,7V/12V, x2/24v Rozpozná plné nabití Dolní mez Vybití Přepínací napětí Teplotní kompenzace Odběr bez zátěže Min průřez vodičů Pokles napětí 10,5V/12V, x2/24v Rozpozná automaticky 12,6V/12V, x2/24v -3mV/cell, C rozpozná automaticky <30mA 4mm/2 <240mV Výrobek nepatří do komunálního odpadu! Po skončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb. O odpadech.
