Přístroj na signalizaci plynu GW 404 a GW 504

Transkript

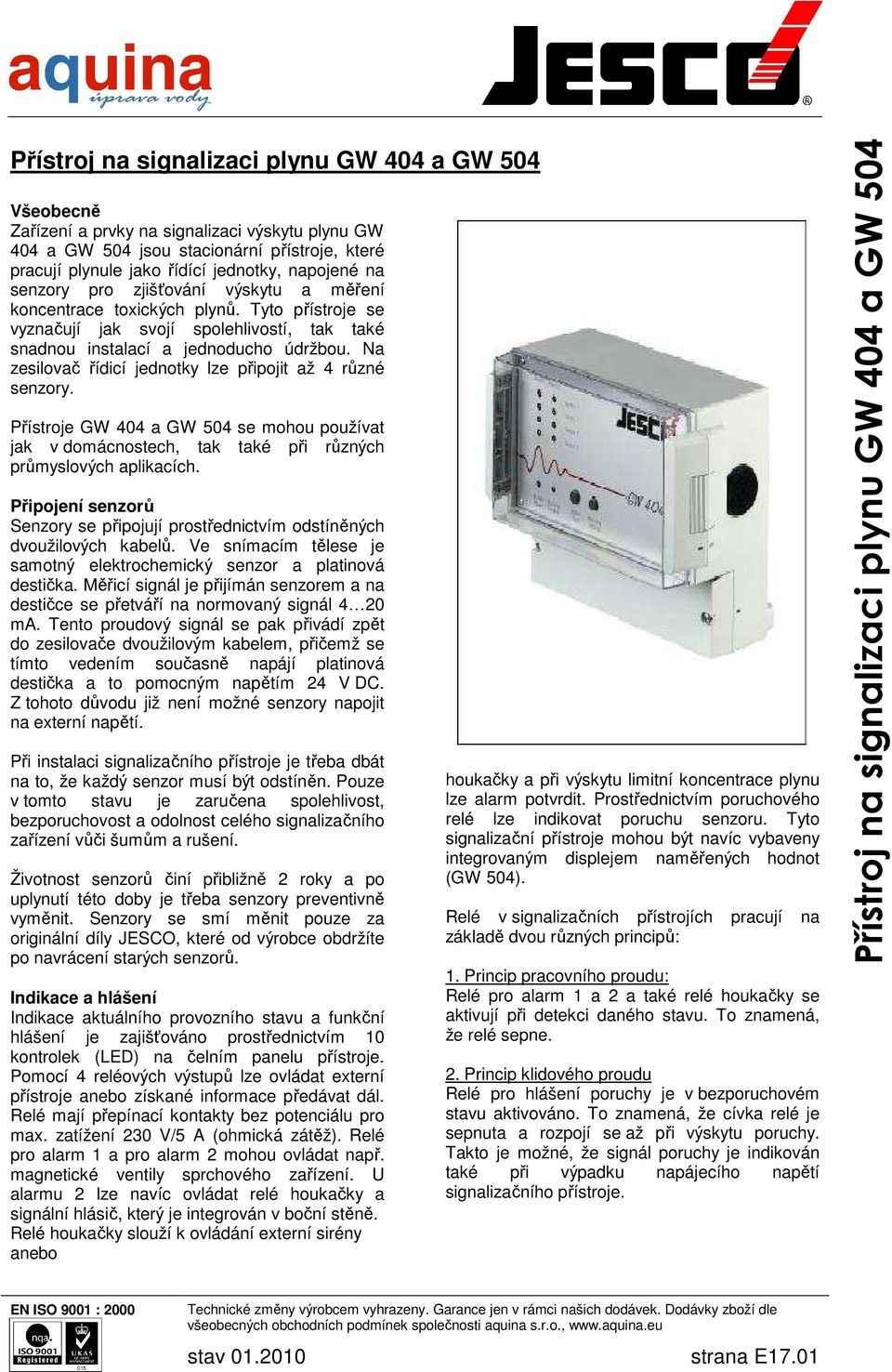

1 Všeobecně Zařízení a prvky na signalizaci výskytu plynu GW 404 a GW 504 jsou stacionární přístroje, které pracují plynule jako řídící jednotky, napojené na senzory pro zjišťování výskytu a měření koncentrace toxických plynů. Tyto přístroje se vyznačují jak svojí spolehlivostí, tak také snadnou instalací a jednoducho údržbou. Na zesilovač řídicí jednotky lze připojit až 4 různé senzory. Přístroje GW 404 a GW 504 se mohou používat jak v domácnostech, tak také při různých průmyslových aplikacích. Připojení senzorů Senzory se připojují prostřednictvím odstíněných dvoužilových kabelů. Ve snímacím tělese je samotný elektrochemický senzor a platinová destička. Měřicí signál je přijímán senzorem a na destičce se přetváří na normovaný signál 4 20 ma. Tento proudový signál se pak přivádí zpět do zesilovače dvoužilovým kabelem, přičemž se tímto vedením současně napájí platinová destička a to pomocným napětím 24 V DC. Z tohoto důvodu již není možné senzory napojit na externí napětí. Při instalaci signalizačního přístroje je třeba dbát na to, že každý senzor musí být odstíněn. Pouze v tomto stavu je zaručena spolehlivost, bezporuchovost a odolnost celého signalizačního zařízení vůči šumům a rušení. Životnost senzorů činí přibližně 2 roky a po uplynutí této doby je třeba senzory preventivně vyměnit. Senzory se smí měnit pouze za originální díly JESCO, které od výrobce obdržíte po navrácení starých senzorů. Indikace a hlášení Indikace aktuálního provozního stavu a funkční hlášení je zajišťováno prostřednictvím 10 kontrolek (LED) na čelním panelu přístroje. Pomocí 4 reléových výstupů lze ovládat externí přístroje anebo získané informace předávat dál. Relé mají přepínací kontakty bez potenciálu pro max. zatížení 230 V/5 A (ohmická zátěž). Relé pro alarm 1 a pro alarm 2 mohou ovládat např. magnetické ventily sprchového zařízení. U alarmu 2 lze navíc ovládat relé houkačky a signální hlásič, který je integrován v boční stěně. Relé houkačky slouží k ovládání externí sirény anebo houkačky a při výskytu limitní koncentrace plynu lze alarm potvrdit. Prostřednictvím poruchového relé lze indikovat poruchu senzoru. Tyto signalizační přístroje mohou být navíc vybaveny integrovaným displejem naměřených hodnot (GW 504). Relé v signalizačních přístrojích pracují na základě dvou různých principů: 1. Princip pracovního proudu: Relé pro alarm 1 a 2 a také relé houkačky se aktivují při detekci daného stavu. To znamená, že relé sepne. 2. Princip klidového proudu Relé pro hlášení poruchy je v bezporuchovém stavu aktivováno. To znamená, že cívka relé je sepnuta a rozpojí se až při výskytu poruchy. Takto je možné, že signál poruchy je indikován také při výpadku napájecího napětí signalizačního přístroje. stav strana E17.01

2 Technické údaje zesilovač Připojení sítě 230V AC, 50 Hz, 20 VA (max. příkon) Senzory max. 4 ks (dodávají se různé typy senzorů) 24 V DC (neregulováno), prostřednictvím Napájecí napětí pro senzory vedení měřicího obvodu Připojení senzorů 4 20 ma Max. proudová zátěž/senzor 100 ma 8 červených LED (alarm) Indikace 1 žlutá LED (porucha) 1 zelená LED (provoz) Signální hlásič 85 db(a) / 1 m 4 přepínací kontakty bez potenciálu (230 V/5 Relé A) polystyrol (PS), světle šedý (RAL 7035), čelní Těleso přístroje panel z eloxovaného hliníku, průhledný kryt z polykarbonátu Rozměry 184x222x115 mm Rozsah teplot 0 o C až +55 o C Skladovací teplota -25 o C až +60 o C Relativní vlhkost 5% až 90% Krytí IP 54 Rozhraní RS (pouze pro účely servisu a údržby) OPCE: Digitální displej Spínací reléová skříňka Bezpečnostní systém červené LED: indikace naměřené hodnoty a status plocha displeje 52 x 19 mm 8 relé spínací napětí 250 V AC, 110 V DC max. proud 10 A rozměry 200x120x58 mm krytí IP 56 převzetí dodávky proudu max. 10 hodin (bez alarmu) typ baterie 1 ks, 12 V / 7,0 Ah rozměry 500x500x300 mm krytí IP 65 stav strana E17.02

3 Technické údaje senzory Druh plynu chlor (Cl 2 ) chlordioxid (ClO 2 ) ozon (O 2 ) Princip měření elektrochemický článek Standardní měřicí rozsah 0 10,00 ppm 0 1,00 ppm 0 1,00 ppm Jiné měřicí rozsahy 0 5,00 ppm 0 20,00 ppm 0 50,00 ppm Příčná citlivost NO 2, O 3 Doba zahřívání asi 24 hod (při výpadku napětí přes 3 hod, nezbytné obnovení fáze zahřívání) Reakční doba (t 90 ) cca 3 min Rozsah teplot 10 o C až +45 o C, krátkodobě až +55 o C Rozsah vlhkosti 20% až 99% rel. vlhkost vzduchu Napájecí napětí 18,5 30 V DC (dvoužilové kabely) Signální výstup 4 20 ma Příkon cca 0,5 W Monitorovaná plocha (difuzí) při prostorovém monitorování cca 40 m 2 až 60 m 2 (podle místních podmínek) Životnost cca 2 roky; sloučeniny křemíku, boru anebo fosforu (např. SiCl 3, BCl 3, anebo PCl 3 ) ucpávají kapilární otvory pro přístup plynu Montážní uspořádání v blízkosti podlahy: kvůli zvláště špatnému rozptylování chloru je třeba dbát na optimální umístění; dodržovat volný prostor pro účely údržby; chránit před odstřikující vodou (ochranný kryt) Max. zátěž 400 Ohm Preventivní údržba doporučený interval 2x ročně Délka vedení max m za předpokladu použití speciálního odstíněného kabelu 3x 0,8 mm, č. dílu Zvláštní pokyny pro montáž se dodává ochranný kryt proti odstřikující vodě; dbát na rozsah teplot Krytí IP 54 Testy elektromagnetické EN (emise), EN (odolnost vůči rušení) snášenlivosti Rozhraní RS 485 Počítačové rozhraní RS 485 se používá pouze pro účely servisu a údržby. Přes toto rozhraní lze měnit nastavení, jako např. prahové hodnoty alarmů a doby zpoždění. Dále se lze dotazovat na naměřené hodnoty a deaktivovat vstupy. Na vyžádání je k dispozici příslušný software, resp. ruční programovací přístroj. Přezkoušení Směrnice 89/1336/EWG o elektromag. snášenlivosti: Zařízení a prvky na signalizaci výskytu plynu GW 404 a GW 504 jsou testovány na elektromagnetickou snášenlivost v souladu se základními normami EN a a s ohledem na rušivé vyzařování a odolnost vůči rušení se tedy smí používat jak v domácnostech, tak i při průmyslových aplikacích. Směrnice 3/23/EWG o nízkém napětí:zařízení a prvky na signalizaci výskytu plynu GW 404 a GW 504 jsou vyrobeny v souladu s normou EN 61010, část 1 a jejími ustanoveními o bezpečnosti pro měřicí, ovládací, regulační a laboratorní přístroje. stav strana E17.03

4 Tabulky s možností volby č.dílu Zesilovač GW 404 bez senzoru Zesilovač GW 504 bez senzoru Kompletní signalizační přístroj sestává: senzor, připojovací kabel senzoru délky 5 m, ochranný kryt proti odstřikující vodě pro každý senzor. Signalizační přístroj bez digitálního displeje zesilovač s 1 senzor 2 senzory 3 senzory 4 senzory GW 404 chlor GW 404 chlordioxid GW 404 ozon Signalizační přístroj s digitálním displejem zesilovač s 1 senzor 2 senzory 3 senzory 4 senzory GW 504 chlor GW 504 chlordioxid GW 504 ozon Příslušenství Pro instalaci a provoz lze dodat také následující zvláštní příslušenství: Popis č.dílu Speciální kabel pro připojení senzorů Signální houkačka Světelný maják Ochranný kryt proti odstřikující vodě Opce: Popis č.dílu Bezpečnostní systém Spínací reléová skříňka pro GW stav strana E17.04

5 Schéma zapojení Legenda: alarm 1 alarm 2 porucha externí houkačka L připojení sítě 230 V / 50 Hz...60 Hz N připojení neutrálního vodiče PE připojení ochranného vodiče 4 relé alarm 1 5 relé alarm 1 (spínací kontakt) 6 relé alarm 1 (rozpínací kontakt) 7 relé alarm 2 8 relé alarm 2 (spínací kontakt) 9 relé alarm 2 (rozpínací kontakt) 10 relé porucha 11 relé porucha (spínací kontakt) 12 relé porucha (rozpínací kontakt) 13 relé externí houkačka 14 relé externí houkačka (spínací kontakt) 15 relé externí houkačka (rozpínací kontakt) senzor 1 senzor 2 senzor 3 senzor 4 neosazené přípojky senzorů přemostit odporem 5,6 kohm V senzor 1 22 signál (4 20 ma) senzor 1 23 neosazeno 24 stínění senzor V senzor 2 26 signál (4 20 ma) senzor 2 27 neosazeno 28 stínění senzor V senzor 3 30 signál (4 20 ma) senzor 3 31 neosazeno 32 stínění senzor V senzor 4 34 signál (4 20 ma) senzor 4 35 neosazeno 36 stínění senzor 4 stav strana E17.05

6 Čelní pohled GW 404 provoz porucha reset údržba Čelní pohled GW 504 snímač naměřená hodnota provoz porucha reset údržba stav strana E17.06
