1 Souřadnicové měřicí stroje SOUŘADNICOVÉ MĚŘICÍ STROJE PR 1172 (5) Špičková technologie pro nejvyšší přesnost.

2 3D souřadnicové stroje Mitutoyo: Nová dimenze zajištění kvality. SOUŘADNICOVÉ MĚŘÍCÍ STROJE SMS Zajištění kvality v oblasti průmyslu vyžaduje od měřicí techniky vzrůstající univerzálnost, pružnost a automatizaci. Zde rozvíjejí celé výkonnostní spektrum 3D souřadnicové stroje Mitutoyo. S absolutní přesností, směrovanou inovační silou a přesvědčivou hospodárností. Souřadnicové stroje od firmy Mitutoyo se nekvalifikují sami pouze svými technickými kompetencemi. Stejně přesvědčivá je harmoničnost celého konceptu až k důkladně přizpůsobenému software a nezvratnému prostředí pro servis. Vytváří zákaznicky orientovanou bázi pro bohatý výrobní program, to otevírá všem uživatelům přístupovou cestu do nové dimenze zajištění kvality: ve světě jsou to 3D souřadnicové stroje od firmy Mitutoyo. Tato brožura Vám nabízí přehled o všestranném spektru Mitutoyo 3D souřadnicové měřicí technice a cíleně Vám ukazuje cestu k optimálnímu řešení Vaší individuální úlohy měření. Uceleně zde získáte všechny podstatné rysy o specifikaci přístrojů, konfiguracích, možnostech dovybavení a softwarových řešeních. Tak se orientujete rychle, jistě a efektivně. Další jednotlivé prospekty Vás potom detailně informují o Vámi zvoleném systému. Jako vždy se rozhodujete: se souřadnicovým strojem od firmy Mitutoyo spoléháte na zkušenost, kompetenci a výkonnost světové specializované firmy na měřicí techniku. A na zákaznicky orientovaný servis, který vyhledávají lidé jako Vy. Mitutoyo: cíleně zaměřená výkonnost

3 3

4 3D souřadnicové stroje Mitutoyo. Model Popis Délková odchylka měření (ISO )* QM-Measure manuální QM-Measure je měřicí přístroj pro manuální měření obrobků. Mitutoyo vyvinulo tento stroj speciálně pro drsné dílenské a výrobní prostředí. QM-Measure E=3,0+0,4L/1000 [μm] Crysta-Plus M manuální Kompaktní přístroje s ruční obsluhou pro obzvláště hospodárný vstup do světa třísouřadnicového měření. Pro nekomplikovanou, rychlou a výkonnou kontrolu dílů přímo ve výrobě. Řada 400 Řada 500 Řada 700 E=3,0+0,4L/100 [μm] E=(3,5+0,45L/100) [μm] E=(4,5+0,45L/100) [μm] Crysta-apex C CNC Euro-C STRATO CNC LEGEX CNC CNC řízené stroje pro naplnění náročných úloh v laboratoři a ve výrobě. Obzvláště široká řada s velkým výběrem z rozsahů měření. Vysoce přesné CNC systémy pro výkonnostně orientované nasazení v měrovém středisku a přímo ve výrobních podmínkách. S integrovaným aktivním vzduchovým podstavcem. Řada 500 Řada 700 Řada 900 Řada 1200 Řada 1600 Řada 2000 MPE E =(1,7+0,3L/100) [μm] MPE E =(1,7+0,3L/100) [μm] MPE E =(1,7+0,3L/100) [μm] MPE E =(2,3+0,3L/100) [μm] MPE E =(3,3+0,45L/100) [μm] MPE E =4,5+0,8L/100 [μm] Řada 700 MPE E =(1,2+0,3L/100) [μm] Řada 900 MPE E =(1,3+0,3L/100) [μm] Řada 1600 Z=1200 E=(3,8+0,4L/100) [μm] Z=1500 E=(4,8+0,5L/100) [μm] LEGEX 322 Kompaktní, hospodárný CNC souřadnicový stroj Řada 300 MPE E =(0,8+0,2L/100) s přesností od 0,8 μm. Konstruován pro vysoce přesná měření malých dílů. LEGEX 500 LEGEX 700 LEGEX 900 LEGEX 1200 CNC přístroj se zvýšenou přesností od 0,35 μm. Absolutní špičková technologie pro nejvyšší požadavky na vysoce přesnou práci v měrové laboratoři. Řada 500 MPE E =(0,35+0,1L/100) [μm] Řada 700 MPE E =(0,35+0,1L/100) [μm] Řada 900 MPE E =(0,35+0,1L/100) [μm] Řada 1200 MPE E =(0,6+0,15L/100) [μm] * se standardním snímacím systémem manuální QM-Measure manuální Crysta-Plus M CNC Crysta-Apex C

5 Rozsahy měření X : Y : Z (mm) Hlavní přednosti od 300 x 300 x 300 do 300 x 500 x 300 od 400 x 400 x x 400 x 400 do 700 x 1000 x 600 flexibilní a přizpůsobivý velkým teplotním změnám rychlý a jednoduchý průběh měření vysoká přesnost měření při rychlém zpracování naměřených hodnot robustní a stabilní konstrukce kompaktní přístroj s výborným poměrem cena-výkon možnost přestavby na CNC zařízení integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 15 do 30 C jako nadstandardní výbava MANUÁLNÍ od 505 x 405 x 405 do 2005 x 5005 x 2005 integrovaná teplotní kompenzace pro přístroj a dílce v rozsahu teplot od 16 do 26 C (od délky 1600 mm osy X v rozsahu 16 až 24 C) vysoká přejezdová rychlost do 520 mm/s kompatibilní s mnoha snímacími systémy MCNC od 705 x 705 x 605 do 1605 x 4005 x 1505 integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 18 až 22 C vysoká přejezdová rychlost do 430 mm/s kompatibilní s mnoha snímacími systémy 300 x 200 x 200 od 510 x 710 x 455 do 1210 x 1210 x 810 integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 18 do 22 C vysoká přejezdová rychlost od 200 mm/s integrovaný aktivní vzduchový podstavec (pouze pro řady 500 až 1200) enormní tuhost celého systému CNC Euro-C STRATO CNC LEGEX 5

6 Technika s formátem pro řešení podle rozměru. Model Popis Délková odchylka měření (ISO )* MACH CNC CNC řízený stroj s extrémně vysokou přejezdovou rychlostí až 1800 mm/s a měřicí rychlostí až 30 mm/s. Díky enormní stabilitě a zatížitelnosti je ideální a nekomplikovaný pro integraci přímo do výrobní linky. Standardně vybavený PC a software MCOSMOS. Řada do 25 C E=3,5+0,4L/100 [μm] 10 do 35 C E=5,0+0,4L/100 [μm] Řada do 25 C E=3,5+0,4L/100 [μm] 10 do 35 C E=5,0+0,5L/100 [μm] MACH V CNC CARBstrato CNC CARBapex CNC CARBapex2 CNC Výložníkové CNC souřadnicové měřicí stroje pro efektivní měření karoserií. Řada do 21 C MPE E =2,5+0,35L/100 [μm] Řada do 21 C MPE E =2,5+0,35L/100 [μm] Řada do 21 C MPE E =2,5+0,35L/100 [μm] Single MPE E =18+20L/1000 [μm]; <=70 Dual MPE E =38+30L/1000 [μm]; <=90 Single MPE E =25+28L/1000 [μm]; <=95 Dual MPE E =50+35L/1000 [μm]; <=120 Single MPE E =30+28L/1000 [μm]; <=95 Dual MPE E =60+35L/1000 [μm]; <=120 * se standardním snímacím systémem CNC MACH 806 CNC MACH V

7 Rozsahy měření X : Y : Z (mm) Hlavní přednosti 460 x 460 x x 818 x 615 extrémně vysoká přejezdová rychlost při vyšší přesnosti integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 10 do 35 C vysoká rychlost měření až 30 mm/s enormní stabilita a zatížitelnost MCNC 500 x 600 x x 900 x x 1000 x 600 extrémně vysoká přejezdová rychlost při vyšší přesnosti integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 5 do 35 C vysoká rychlost měření až 20 mm/s enormní stabilita a zatížitelnost 6000 x 1600 x x 1600 x x 1600 x 2400 single nebo duální měřicí systémy oba systémy mohou být řízeny zároveň nová vysoce přesná technika pro prostorovou kompenzaci rozsah pojezdu osy X je chráněn proti prachu a poškození integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 16 do 26 C CNC CARBstrato 7

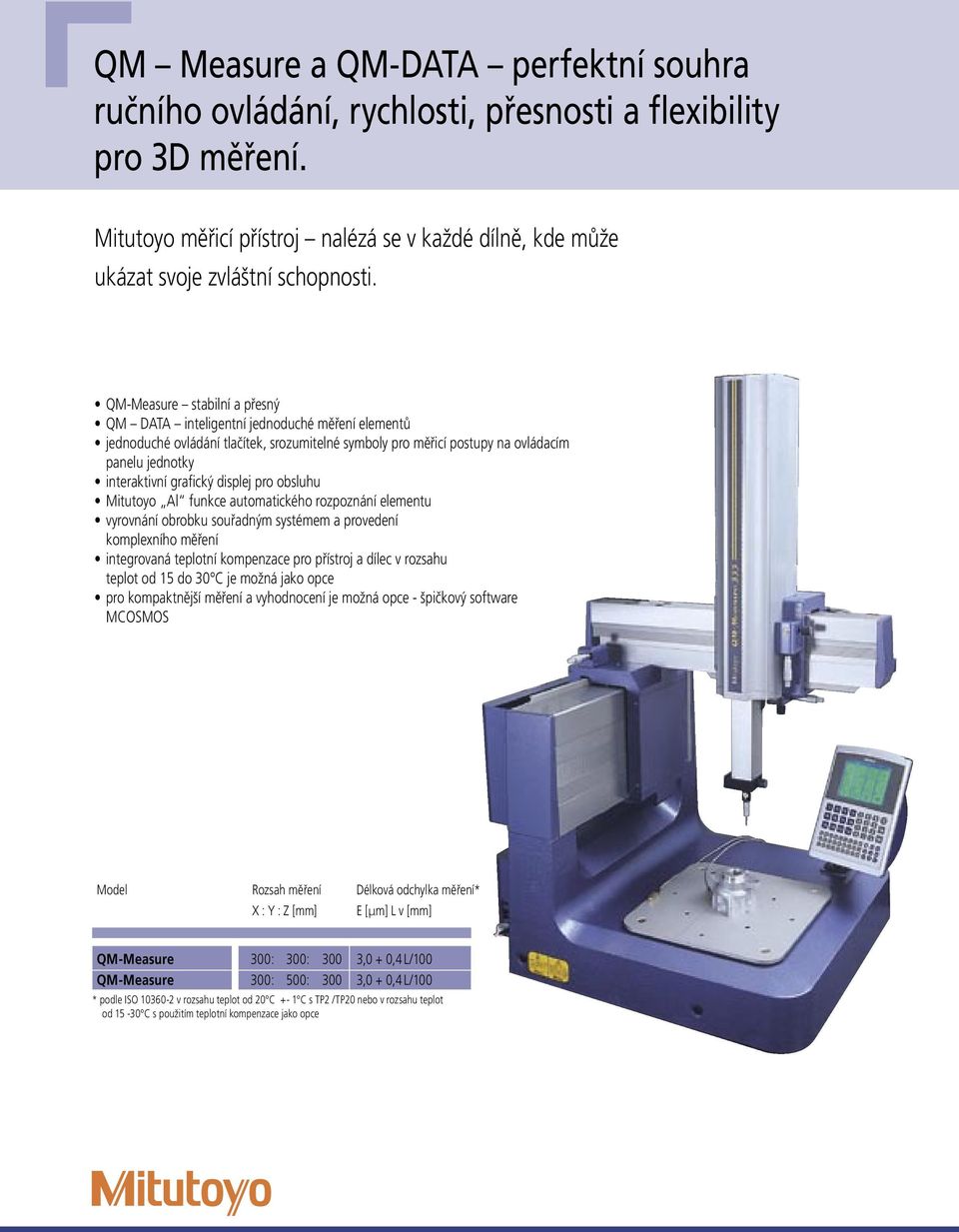

8 QM Measure a QM-DATA perfektní souhra ručního ovládání, rychlosti, přesnosti a flexibility pro 3D měření. Mitutoyo měřicí přístroj nalézá se v každé dílně, kde může ukázat svoje zvláštní schopnosti. QM-Measure stabilní a přesný QM DATA inteligentní jednoduché měření elementů jednoduché ovládání tlačítek, srozumitelné symboly pro měřicí postupy na ovládacím panelu jednotky interaktivní grafický displej pro obsluhu Mitutoyo Al funkce automatického rozpoznání elementu vyrovnání obrobku souřadným systémem a provedení komplexního měření integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 15 do 30 C je možná jako opce pro kompaktnější měření a vyhodnocení je možná opce - špičkový software MCOSMOS Model Rozsah měření Délková odchylka měření* X : Y : Z [mm] E [μm] L v [mm] QM-Measure 300: 300: 300 3,0 + 0,4 L/100 QM-Measure 300: 500: 300 3,0 + 0,4 L/100 * podle ISO v rozsahu teplot od 20 C +- 1 C s TP2 /TP20 nebo v rozsahu teplot od C s použitím teplotní kompenzace jako opce

9 QM-MEASURE keramická kalibrační koule granitová měřící deska tiskárna disketová jednotka 9

10 Crysta Plus M Kompaktní a hospodárný. Od počátku programován s jasným cílem: hospodárnost s dostatečným vybavením a vyšší přesností. S touto základní sérií Crysta Plus M otevírá Mitutoyo cestu nenáročným uživatelům do světa 3D souřadnicového měření. Z hlediska možnosti následné přestavby ze sériového manuálního stroje na CNC řízený si nechává Crysta Plus M všechny možnosti otevřené. (od osy x = 500 mm) integrovaná teplotní kompenzace pro přístroj a dílec v rozsahu teplot od 16 do 26 C jako nadstandardní výbava možnost osvětlení pracovního prostoru přímo z osy Z pro zjednodušení polohování samoregulovatelná vzduchová ložiska na všech osách kompaktní celková velikost stroje špičkový software MCOSMOS s orientací na jednoduchou obslužnost, měření a vyhodnocení obzvláště výhodný poměr cena-výkon vysoká přesnost, skleněná pravítka ve všech osách s protiprachovou ochranou nenáročný na obsluhu a vhodný pro dlouhodobé nasazení Model Rozsah měření Délková odchylka měření* X : Y : Z [mm] E [μm] L v [mm] Crysta-Plus M : 400: 300 3,0 + 0,4 L/100** Crysta-Plus M : 400: 400 3,5 + 0,45 L/100* Crysta-Plus M : 700 : 400 3,5 + 0,45 L/100* Crysta-Plus M : 700: 600 4,5 + 0,45 L/100* Crysta-Plus M : 1000: 600 4,5 + 0,45 L/100* * podle ISO v rozsahu teplot od 19 C do 21 C s TP2 / TP2O nebo v rozsahu teplot 16 C 26 C s použitím teplotní kompenzace ** v rozsahu teplot 15 C - 30 C jako opce možnost teplotní kompenzace

11 M CRYSTA-PLUS M CRYSTA-Plus M 544 ruční výměna magnetického modulu s dotekem bílé LED osvětlení pro snadnější polohování doteku (na vyžádání jako opce) aretace pojezdu v osách X, Y a Z 11

12 Velké pokroky jsou výsledkem inteligentních detailů. Kompetence v technologii od firmy Mitutoyo. Teplotní senzory Stabilní výsledky měření také při kolísání teploty Při kolísáni teploty na stroji nebo na dílci měří souřadnicové stroje Mitutoyo jako v teplotně stabilních podmínkách. Senzory na měřicím stroji a dílci zachycují takováto kolísání, předávají informace do řízení a vyrovnávají systém v reálném čase do nových podmínek. To zaručuje preciznost měření také ve výrobních podmínkách, kde jste dříve potřebovali teplotně stabilní měrovou místnost. Připevněné teplotní senzory na dílci Nejvyšší přesnost na základě nových konstrukčních principů Více stability a řízené kvality pomocí moderních technologií: Podle metody Finite-Elemente-Methode (FEM - metoda konečných prvků) konstruované portály 3D souřadnicových měřicích strojů zajišťují vysokou tuhost a přímost vodících elementů a zabraňují přenosu vibrací. Vysoká teplotní vodivost hliníkového vedení zamezuje zdeformování a zkroucení následkem teplotních vlivů. Zviditelnění účinku korekce Teplotně závislá korekce na příkladu ocelové koncové měrky o délce 800 mm - měřeno při různých okolních teplotách a v diagonální poloze v prostoru. Osa Z Teplotní senzor 800 mm koncová měrka Osa X Osa Y Chyba (mm) 0,120 0,080 0, C 25 C 0, C -0,040-0,080-0,120 Čas v h 15 C 10 C Teplota Průběh teploty koncové měrky ve C Roztažnost koncové měrky na základě průběhu teploty v mm Kompenzovaná měřená data koncové měrky Proti prachu chráněná skleněná odměřovací pravítka Mitutoyo souřadnicové měřicí stroje spojují vysoce přesná, proti prachu chráněná skleněná odměřovací pravítka Teplotní čidla na pravítkách dokazují přítomnost integrované teplotní kompenzace. Konstrukce pedálu podle Finite-Elemente-Methode Teplotní čidlo Proti prachu chráněné skleněné

13 Vzduchová ložiska na všech osách Samonastavitelná vzduchová ložiska na všech osách umožňují obzvlášť tichý, rychlý a přesný pohyb stroje - jako základ pro absolutně přesné výsledky měření. Úspora místa bez nároku na zvláštní podmínky pro instalaci 3D souřadnicové měřicí stroje Mitutoyo nevyžadují na místě instalace žádné zvláštní stavební úpravy. Díky obzvláště speciálním, lehkým materiálům, slitinám a i celkovým rozměrům dostačuje kompaktní minimální prostor pro instalaci se standardními podmínkami pro základ stroje. Samoregulovatelná vzduchová ložiska na souřadnicovém stroji Crysta Apex C Profil vedení stroje Crysta Apex C Výjimečná geometrická a kinematická přesnost Vynikající geometrická a kinematická přesnost stroje LEGEX je založena na principu pevného nepohyblivého portálu. Rychlejší a přesnější díky keramikou povrstvenému vedení. Verze LEGEX od série 500 používá povrstvené vedení pro osu Y a osu X a také pro pinolu. Teplotně stálá skleněná pravítka s nulovou roztažností. Všechny stroje řady LEGEX jsou nově vyvíjeny s optoelektronickým délkovým měřicím systémem s dělením 0,01 um a skleněnými pravítky s lineárním koeficientem teplotní roztažnosti 0,08 x Opatření tlumící chvění pro vysokou spolehlivost. Samonivelační vysoce výkonné elementy tlumení chvění a vibrací zajišťují u strojů LEGEX spolehlivé řešení. Vysoká dynamika a flexibilita zabezpečená digitální mechanikou. Řízení pohonu stroje LEGEX pracuje s nejvýkonnějším 32 bitovým digitálním procesorem ( DSP ). Tím je perfektně řízena nejvyšší kvalita digitálního signálu všech regulačních obvodů a kontrolovány pozice, řízení pohybů a rychlost. Nejvyšší přesnost na základě nového principu konstrukce. Měřicí stůl se pohybuje podle principu Moving-Table v ose Y základního lože zcela nezávisle na portálu. Nejvyšší geometrická přesnost je garantována vyloučením deformací. 13

14 Crysta-Apex C Univerzální génius. Speciálně koncipován a vyroben pro evropské požadavky. Tak se prezentuje CNC řízený Crysta Apex C jako příkladný, mnohostranný a uživatelsky přátelský. S technologickou kompetencí, vysokou výkonností a obsáhlou výbavou nabízí Crysta Apex C mnohem více než je v této třídě běžné. Takto se definuje zcela nový standard při vstupu do 3D CNC souřadnicové měřicí techniky. Model Rozsah měření Délková odchylka měření* X : Y : Z [mm] MPE E [μm] L v [mm] Crysta-Apex C : 405: 405 1,7 + 0,3 L/100 Crysta-Apex C : 705: 405 1,7 + 0,3 L/100 Crysta-Apex C : 705: 605 1,7 + 0,3 L/100 Crysta-Apex C : 1005: 605 1,7 + 0,3 L/100 Crysta-Apex C : 1005: 605 1,7 + 0,3 L/100 Crysta-Apex C : 1005: 805 1,7 + 0,3 L/100 Crysta-Apex C : 1605: 605 1,7 + 0,3 L/100 Crysta-Apex C : 1605: 805 1,7 + 0,3 L/100 Crysta-Apex C : 2005: 605 1,7 + 0,3 L/100 Crysta-Apex C : 2005: 805 1,7 + 0,3 L/100 vysoce přesná, proti prachu chráněná skleněná pravítka na všech osách integrovaná teplotní kompenzace pro měřicí přístroj a dílec v rozsahu teplot od 16 do 26 C ** vysoká přejezdová rychlost do 520 mm/s samoregulovatelná vzduchová ložiska na všech osách plně digitální servořízení pro pohyb stroje bez přenosu vibrací kompaktní celkové rozměry stroje špičkový MCOSMOS software pro uživatelsky příjemné měření a vyhodnocení ** do 1200 mm osy X od 1600 mm osy X 16 až 24 C Crysta-Apex C : 1205: ,3 + 0,3 L/100 Crysta-Apex C : 2005: ,3 + 0,3 L/100 Crysta-Apex C : 3005: ,3 + 0,3 L/100 Crysta-Apex C : 3005: ,3 + 0,45 L/100 Crysta-Apex C : 3005: ,5 + 0,55 L/100 Crysta-Apex C : 4005: ,3 + 0,45 L/100 Crysta-Apex C : 4005: ,5 + 0,55 L/100 Crysta-Apex C : 5005: ,3 + 0,45 L/100 Crysta-Apex C : 5005: ,5 + 0,55 L/100 Crysta-Apex C : 3005: ,5 + 0,8 L/100 Crysta-Apex C : 3005: ,9 L/100 Crysta-Apex C : 4005: ,5 + 0,8 L/100 Crysta-Apex C : 4005: ,9 L/100 Crysta-Apex C : 5005: ,5 + 0,8 L/100 Crysta-Apex C : 5005: ,9 L/100 * podle ISO v rozsahu teplot od 18 C do 22 C s SP25M Crysta-Apex C 700/900

15 C Crysta-Apex C Crysta-Apex C 1200/1600/2000 samoregulovatelná vzduchová ložiska na všedi osách vysoce přesná, prachuvzdorná skleněná pravítka na všech osách 15

16 Euro-C STRATO Ryze přátelský. S tímto silně výkonným konceptem 3D CNC měřicího přístroje zrychlilo Mitutoyo vstup vyššího přesného měření přímo do výrobních podmínek. Zároveň jsou bezproblémově díky inovativním technologiím vyřešeny změny pracovních teplot, silné vibrace a živá pracovní atmosféra. integrovaný aktivní vzduchový podstavec integrovaná teplotní kompenzace pro měřicí přístroj a dílec v rozsahu teplot od 18 do 22 c vysoká přejezdová rychlost do 430 mm/s vysoce přesná, proti prachu chráněná skleněná pravítka na všech osách samoregulovatelná vzduchová ložiska na všech osách plně digitální servořízení pro pohyb stroje bez přenosu vibrací kompaktní celkové rozměry stroje špičkový software MCOSMOS pro uživatelsky příjemně měřeni a vyhodnocení Model Rozsah měření Délková odchylka měření* X : Y : Z [mm] MPE E [μm] L v [mm Euro-C STRATO : 705: 605 1,2 + 0,3 L/100 Euro-C STRATO : 1005: 605 1,2 + 0,3 L/100 Euro-C STRATO : 1005: 605 1,3 + 0,3 L/100 Euro-C STRATO : 1605: 605 1,3 + 0,3 L/100 Euro-C STRATO : 2005: ,8 + 0,4 L/100 Euro-C STRATO : 2005: ,8 + 0,5 L/100 Euro-C STRATO : 3005: ,8 + 0,4 L/100 Euro-C STRATO : 3005: ,8 + 0,5 L/100 Euro-C STRATO : 4005: ,8 + 0,4 L/100 Euro-C STRATO : 4005: ,8 + 0,5 L/100 * podle ISO v rozsahu teplot od 18 C do 22 C s SP25M (u řady 700 a 900) a TP200 (u řady 1600) Euro-C STRATO 700/900

17 STRATO EURO-C STRATO Euro-C STRATO 1600 vysoce přesná, prachuvzdorná skleněná pravítka na všech osách plavoucí uložení pinoly 17

18 LEGEX Přesnost jako představitel síly. LEGEX definuje hranici dosud technicky možného v 3D souřadnicovém měření. S ním realizuje Mitutoyo doposud nedosaženou přesnost a mezinárodně zcela nový standard v zajištění kvality. Pro přesnost, kterou si lze jen těžko představit, pro svět daleko vzdálených od běžných rozměrů. nejvyšší přesnost pro měrovou laboratoř pevná konstrukce portálu s pohybem stolu (osa Y) integrovaný vzduchový podstavec (od řady 500) neobyčejná geometrická a kinematická přesnost teplotně stabilní skleněná odměřovací pravítka s nulovou roztažnosti rozlišení odměřovacího systému Od 0,01 m integrovaná teplotní kompenzace pro měřicí přístroj a dílec v rozsahu teplot od 18 do 22 C vysoká přejezdová rychlost od 200 mm/s samoregulovatelná vzduchová ložiska na všech osách (od řady 500) plovoucí uložení vřetene plně digitální servořízení pro pohyb stroje bez přenosu vibrací špičkový software MCOSMOS pro uživatelsky příjemné měření a vyhodnocení Micro Air Server Speciální jednotka úpravy vzduchu pro řadu LEGEX. Tato jednotka slouží k filtraci, vysušení a stabilizaci teploty vzduchu na 20 C +/- 0,1 C pro vzduchová ložiska a tím k zajištění maximální přesnosti stroje. Současně s teplotní kompenzací a použitím teplotně stálých materiálů je tímto zajištěna vysoká přesnost měření, zvláště pak při použití vysoce přesného snímacího systému MPP300Q. Air Server patří ke standardní dodávce strojů řady LEGEX** bez navýšení ceny. ** platí od řady 500 Model Rozsah měření Délková odchykla měření* X : Y : Z [mm] MPE E [μm] L v [mm] LEGEX : 200: 200 0,8+0,2L/100 LEGEX : 710: 455 0,35+0,1L/100 LEGEX : 710: 455 0,35+0,1L/100 LEGEX : 710: 605 0,35+0,1L/100 LEGEX : 1010: 605 0,35+0,1L/100 LEGEX : 1210: 810 0,6+0,15L/100 * v rozsahu teplot od 18 C do 22 C s TP-7MEP; od řady 500 a MPP 300 Q Provedení pro Legex 500, 700, 900, 1200

19 LEGEX možnost keramické povrchové vrstvy jako opce keramická povrchová vrstva keramická povrchová vrstva (od řady 500) Legex 322 Servomotor Kulové unášecí vřeteno Plovoucí uložení aktivně řízený, integrovaný, antivibrační měřící stůl nově vyvinuté senzory pro nejvyšší rozlišení (0,35+0,1L/100)mm Chyba (mm) pevná konstrukce portálu s pohybem stolu v základu stroje Měřená délka(mm) pracovní rozsah od 18 oc do 22 oc při konstantní vysoké přesnosti 19

20 MACH Highspeed pro výrobu. Čas jsou peníze: na základě extrémně vysoké přejezdové rychlosti od 1800 mm/s platí MACH jako možné doporučení pro integraci přímo do výroby. Podtrženy budou kvality Highspeed při zvýšené rychlosti měření až na 30 mm/s - hladce koordinováno pomocí plně digitálního servo-řízení s 32bitovým signálním procesorem (DSP). Mach 403/806 integrovaná teplotní kompenzace pro měřici přistroj a dílec v rozsahu teplot od 10 do 35 C vysoká přejezdová rychlost od 1800 mm/s rychlost měření až 30 mm/s maximální zrychleni 1,8 G vysoce přesná, proti prachu chráněná skleněná pravítka na všech osách plně digitální servořízení špičkový software pro uživatelsky příjemné měření a vyhodnocení Model Rozsah měření Délková odchykla měření* Rozsah X : Y : Z (mm) MPE E [μm]; L v [mm] teploty MACH : 460: 300 3,5+0,4L/ bis 25 C 5,0+0,4L/ bis 35 C MACH : 818: 615 3,5+0,4L/ bis 25 C 5,0+0,5L/ bis 35 C * Podle ISO s TP7M CNC MACH 403 (granitový stůl jako opce) Možná Integrace stroje MACH 806 do výroby.

21 MACH Mach V integrovaná teplotní kompenzace pro měřicí přístroj a dílec v rozsahu teplot od 5 do 35 C vysoká přejezdová rychlost od 866 mm/s maximální zrychlení 0,86 g rychlost měření až 20 mm/s ideální a jednoduchý pro integraci přímo do výroby enormní stabilita a možnost zatížení standardně vybavený PC a software MCOSMOS Model Rozsah měření Délková odchykla měření* Rozsah X : Y : Z (mm) MPE E [μm]; L v [mm] teploty MACH V : 600: 500 MACH V : 900: 600 MACH V : 1000: 600 * Podle ISO s TP7M 2,5+0,35L/ bis 21 C 2,9+0,43L/ bis 25 C 2,5+0,35L/ bis 21 C 2,9+0,43L/ bis 25 C 2,5+0,35L/ bis 21 C 2,9+0,43L/ bis 25 C 21

22 CARBapex a CARBstrato: Měření ve velkém měřítku Výložníkové CNC souřadnicové měřicí stroje pro efektivní měření karoserií. možnost výběru ze dvou typů: CARBapeX a CARBstrato, CARBapex 2 měřicí systém Single nebo Dualarm, kde jsou oba systémy řizeny synchroně. nová, nesmírně přesná technika pro prostorovou kompenzaci software MCOSMOS s přídavnými funkcemi, např. pro vyhledání otvorů, měření hran a bezdotykové měření karoserií (porovnání s CAD) podporuje mnoho snímacích systémů, jako např. spínací sondy, skenovací sondy, laserové doteky a kamerové systémy (CCD kamera) rozsah posuvu osy X je chráněn proti prachu kontrola kolize pomocí světelné závory na výložníku (osa Y) ze strany dílce a možnost kontroly zadního rozsahu na výložníku (CARBstrato) CARBstrato, výhoda : velmi nízká měřicí pozice osy Z Model CARBstrato CARBapex CARBapex 2 Rozsah měření v mm X Y Z Délková odchykla měření Single L/1000; < = L/1000; < = L/1000; < = 95 MPE E (mm) s TP2/TP20 Dual L/1000; < = L/1000; < = L/1000; < = 120 Rychlost měření (mm/s) Přejezdová rychlost (mm/s) max. 866 max. 520 max. 520 Max. rozsah měření (mm) X Single Y Dual Y Z * Podle ISO ( 16 až 26 C )

23 CARB CARBstrato CARBapex CARBapex 2 23

24 MTP-2000 Kvalita a mnohotvárnost pro všechny případy: Mitutoyo měřicí systémy. Tímto vyřešíte všechny otázky vznikající u Vašich měřicích úloh. Mitutoyo nabízí maximálně široký sortiment dotykových a bezdotykových měřicích systémů. K tomu navazují pevné a motoricky otočné snímací hlavy, snímací sondy, prodloužení a sady doteků ve spojení s racionálními systémy výměny doteků. Kus za kusem pečlivě otestováno pro multisenzorickou schopnost souřadnicových měřicích systémů firmy Mitutoyo. Spínací měřící sondy Skenovací sondy / měřící systémy Optické měření hlavy Hlavy pro upnutí měřících sond pro ruční souřadnicové stroje Hlavy pro upnutí měřících sond MH20 MH20i MH8 PH10MQ PH10M PH1 PH6M PHS1/ PHS3 TP7M TP200 MTP2000 SP-25M MPP-100 SP-80 MPP-300Q QVP METRIS LC METRIS XC MPP-300Q Speciální měřící sonda pro měření efektivní délky závitu MPP10 NEXTEC WIZprobe Systémy výměny doteků ACR-1 MRS-ACR3 SCRMPP SCR200 MRS-FCR25

25 25

26 Upínací systém. Téma upínání: flexibilní upínací systém REPRO-FIX pro ještě větší úsporu času, hospodárnost a přesnost při měření přímo ve výrobě. Perfektně sladěn na souřadnicové stroje Mitutoyo, řeší REPRO-FIX každou idividuální úlohu. Pomocí jednoduše použitelné, opakovatelné upínací techniky, řeší REPRO-FIX bez námahy znovu kompletně nebo v modulech možnost rozebrání a pozdější opětné použití upínacího přípravku. S doplňující stavebnicí QUICK-RAIL pro správné polohování elementů REPRO-FIX všeho dosáhnete jednodušeji a rychleji.

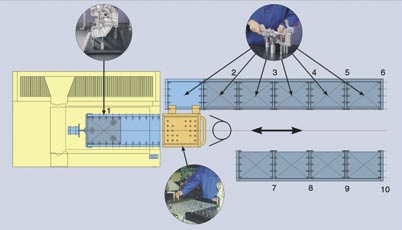

27 REPRO-FIX příklad systému paletového dopravníku 27

28 CNC manuell Softwarové balíčky Softwarové balíčky Doplňující moduly MeasurLink Modul pro statistické vyhodnocení. Sběr dat v reálném Čase, SPC analýza, možnost práce v síti. Doplňující moduly MeasurLink Modul pro statistické vyhodnocení. Sběr dat v reálném Čase, SPC analýza, možnost práce v síti. SCANPAK Modul pro vyhodnocení 2D profilů. Kombinace skenování a vyhodnocení kontur dílce a 3D digitalizaci tvaru. SCANPAK Modul pro vyhodnocení 2D profilů. Kombinace skenování a vyhodnocení kontur dílce a 3D digitalizaci tvaru. CAT 1000 S* Modul pro vyhodnocení a porovnání volných tvarů z CAD modelu a měřených bodů. Obsahuje : MaschineBuilder, automatickou animační simulaci dráhy pojezdů, kolizní kontrolu a flexibilní protokoly. CAT 1000 S* Pro porovnání volné plochy mezi CAD modelem a měřenými body. Možnost flexibilního protokolu Modul pro vyhodnocení nosných ploch. Pro analýzu zvolených příznaků nosných profilů. MAFIS Modul pro vyhodnocení nosných ploch. Pro analýzu zvolených příznaků nosných profilů. MAFIS GEO_EDM Online program korekcí elektroerozivních nástrojů a obrobků. GEO_EDM Online program pro měření a zadání korekcí nástrojů EDM (elektro erozivní obrábění). GEARPAK Měřící modul pro evolventní profily ozubených kol. Pro měřeni všech typů evolv. profilů a následné porovnáni s dílenskými nebo mezanárodními normami. ROUNDPAK CMM Doplňující modul pro vyhodnocení elementu kružnice, válce, roviny, přímky a podpora flexibilních protokolů pro vyhodnocení následujících parametrů : Pure DMISPAK Modul jako rozhraní. Interface pro standardní přístroje, který podporuje kompatibilitu mezi různými systémy souř. stroji. (Toto je pouze výtah ze spektra výkonu našich softwarů) MCOSMOS je modulární softwarový systém pro profesionální řízení, měření a vyhodnocení v souřadnicové měřicí technice. CORRECT PLUS Modul pro korekci NC hodnot. Optimalizace procesu obrábění pomocí zpětného hlášení korekčních dat do obráběcího stroje.

29 Profesionální Softwarové baličky a rozšiřující moduly pro jakékoli požadavky S tímto, firmou Mitutoyo, vyvinutým modulárním špičkovým softwarovým systémem využíváte bez námahy schopnosti různých softwarových balíčků a rozšiřujících modulů. Vyhodnotíte obsáhlé výsledky měřeni, zdokumentujete a odprezentujete je v působivé formě. Data budou archivována v přehledné a na praxi orientované struktuře. Standardní softwarový balíček patří samozřejmě k dodávce všech souřadnicových měřicích strojů. Hlavní znaky softwarových balíčků MCOSMOS 1 MCOSMOS 2 MCOSMOS 3 manuální CNC Part Manager Je příkazová centrála, kterou bude spuštěn Váš softwarový balíček a spravovány měřicí programy. Obsahuje: protokol designer, ProbeBuilder, dialog designer, správu uživatele, manažer program (bezobslužná úroveň) GEOPAK (geometrický modul, online / offline) Pro snadné vytvoření měřicích programů (online / offline) pro měření geometrických elementů. Obsahuje: vysokorychlostní skenování pro zvolený element měřicím snímačem, podporu otočného stolu jako čtvrté osy, podporu uživatelem definovaných dialogů (variabilní vytváření programu) a rozsáhlé funkce pro flexibilní vytvoření protokolu. CAT 1000 P* (modul pro on-offline programování) Pro snadné vytvoření měřicích programů s podporou CAD modelu. Obsahuje: tzv. "MaschineBuilder", automatickou animační simulaci dráhy pojezdů, kontrolu kolize a simulaci kompletního měřicího programu. CAT 1000 S* (vyhodnocovací modul pro 3D volné tvary) Pro vytvoření porovnání jmenovitých a skutečných dat CAD modelu a naměřených bodů. Obsahuje: tzv. "MaschineBuilder", automatickou animační simulaci dráhy pojezdů, kontrolu kolize a flexibilní protokoly. SCANPAK (modul pro vyhodnocení 2D kontury) Pro skenování a vyhodnocení kontur obrobku. Obsahuje: podporu jednotlivých měřicích bodů měřicím snímačem, podporu otočného stolu jako čtvrté osy, variabilní tolerování kontury, nejlepší sesazení, patch skening(digitalizaci) a flexibilní vytvoření protokolu. * Standardní CAD formáty pro import : ACIS (*.sat), IGES, VDA-FS Opce CAD formátů pro import : CATIA V4, CATIA V5, Pro/E, STEP, Parasolid, Unigraphics a SolidWorks 29

30 Na tomto byste měli Vy a Vaši partneři stavět: Poradenství a servis. Kdo poskytuje přesnou práci, potřebuje mít vhodného partnera s citem pro přesnost. Nejen při vývoji a dodávce ideálního měřicího systému, ale také před jeho pořízením a ihned poté, což je dáno poradenstvím a servisem. Jako výrobce měřicích přístrojů s celosvětově širokou nabídkou produktů a přes sedmdesátiletou zkušenost disponuje Mitutoyo obzvláště vytříbeným spektrem služeb. Pro absolutní spokojenost zákazníků tyto služby fungují ještě před samotným nákupem a trvale po rozhodnutí o koupi. Poradenství Servis Servis a opravy přístrojů na místě u zákazníka; zakázková měření s možností využiti max. vybavení stroje; profesionální celkové kontroly strojů; školení a další vzdělávání; kompetentní pora- denská činnost. To vše Vám dává naprostou jistotu ke spolupráci s námi a nám záruku a stálost pro Vaši spokojenost. Váš požadavek vhodně specifikujete v úzkém dialogu s naším specialistou, který Vám doporučí odpovídající přístroje nebo výběr systému pro Vaše specifické úlohy měření ve variantách sériových nebo individuálních speciálních řešeních v rámci, který udává směr firma Mitutoyo. Tak bude garantováno, že se seznámíte jak s ekonomickými tak technickými aspekty důmyslného měřicího vybavení. Jako jediná firma na trhu, která nabízí kompletní vybavení, je Mitutoyo v poloze, kdy může uskutečnit obzvláště efektivní a přesné systémové konfigurace.

31 Kompetence 31

32 mitutoyo.eu Největší světový výrobce a dodavatel přesné měřící techniky. S námi a s našimi výrobky dosáhnete požadovaného cíle - rychlé a přesné kontroly. Jsme připraveni na Vaše dotazy a rádi Vám jako doplněk prospektu naše přístroje předvedeme v našem předváděcím a školícím středisku. MITUTOYO/CH 2006/04 Kuboušek s.r.o. Lidická České Budějovice Tel.: Fax.: mitutoyo@kubousek.cz Uvedené hodnoty a popisy přístrojů v prospektu jsou základní a jejich aktuální hodnota se může měnit s technickým vývojem daného výrobku. Aktuální data dostanete s naší nabídkou. Právo na změny a možnosti výskytu chyby jsou vyhrazeny.
