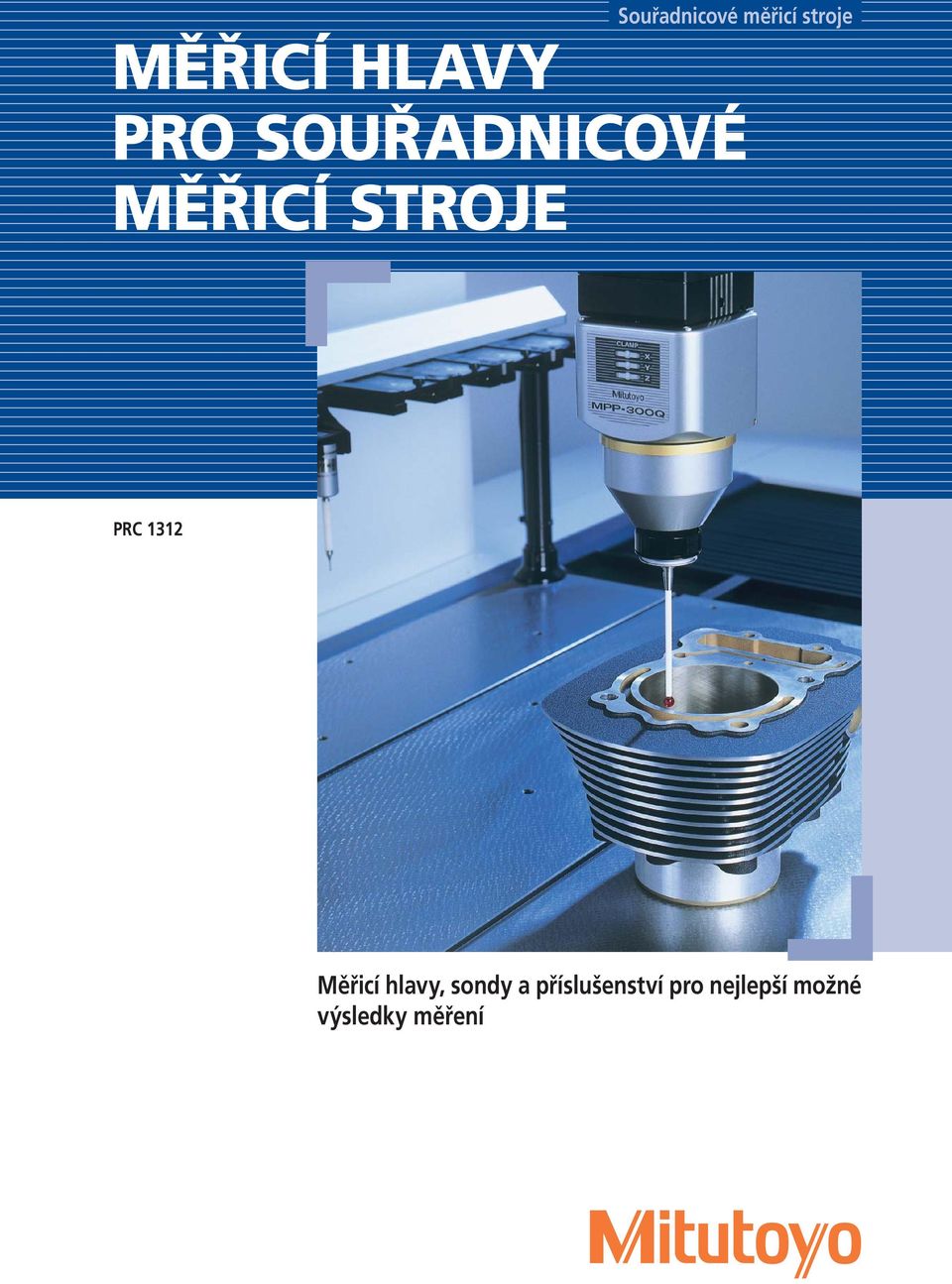

MĚŘICÍ HLAVY PRO SOUŘADNICOVÉ MĚŘICÍ STROJE

Rozměr: px
Začít zobrazení ze stránky:

Download "MĚŘICÍ HLAVY PRO SOUŘADNICOVÉ MĚŘICÍ STROJE"

Transkript

1 Souřadnicové měřicí stroje MĚŘICÍ HLAVY PRO SOUŘADNICOVÉ MĚŘICÍ STROJE PRC 1312 Měřicí hlavy, sondy a příslušenství pro nejlepší možné výsledky měření

2 Mitutoyo: Chytré hlavy pro dokonalé souřadnicové měření MITUTOYO MĚŘICÍ HLAVY Stále více a více, průmyslové kontroly kvality vyžaduje univerzální použitelnost, univerzálnost a automatizaci měřicí techniky. Požadavky, které jsou úspěšně splněny především souřadnicovým měřicím strojem (SMS) s obrovským rozsahem funkcí. Navíc integrovaná softwarová řešení poskytují možnosti pro statistické vyhodnocení naměřených dat, měření kontur s údaji CAD i digitalizaci volných tvarů ploch. To otevírá celou řadu aplikací od měření malých přesných soustružených dílů nebo kalibraci nastavovacích kalibrů a měřicích zařízení pro měření, např. celých karoserií. Chytrá hlava je důležitým předpokladem pro všechny tyto možnosti. S více než instalovanými systémy na celém světě, je Mitutoyo jedním z průkopníků a tahounů v souřadnicovém měření. Průkopnická inovační síla a obrovská univerzálnost, jsou charakteristickými znaky řady produktů Mitutoyo, stejně jako ekonomika a zaměření na praktické aplikace. Velký výběr inteligentních, vysoce výkonných měřicích hlav je základní částí SMS řady Mitutoyo. Spektrum řešení zahrnuje dotykové měřicí hlavy i skenovací měřicí hlavy s integrovaným dynamicky otočnými systémy a optickými měřicími hlavami. Doplněno o kompletní řadu příslušenství, jako jsou upínací měřicí hlavy, výměnné systémy měřicích hlav a výměnnými systémy doteků. Ideálně přizpůsobené k výjimečnému rozsahu schopností souřadnicových měřicích strojů Mitutoyo. Dokonale uzpůsobené pro uživatelsky zaměřené aplikace vysoké kvality. Tento prospekt Vám nabízí přehled o univerzální řadě měřicích hlav pro souřadnicové měření Mitutoyo. Přesně Vás provede k optimálnímu řešení pro Vaše konkrétní měřicí úlohy. Budete mít k dispozici komplexní a přehledné informace o specifikacích, konfiguracích a odpovídajícím příslušenství. To vám poskytne rychlé, spolehlivé a efektivní poradenství. Mitutoyo: Všechno je to v hlavě

3 MĚŘICÍ HLAVY PRO SMS MĚŘICÍ HLAVY PRO SMS 3

4 Obsah Strana Označení Popis 8-9 TP20/TP20NI Dotyková měřicí hlava MH20 Otočná dotyková měřicí hlava MH20i Otočná dotyková měřicí hlava (indexovací) 14 RTP20 Otočná dotyková měřicí hlava (indexovací) 15 MH20/MH20i/RTP20 Přehled konfigurace TP20/MH20/MH20i/RTP20 Zvláštní příslušenství TP200 Dotyková měřicí hlava TP7M/TP7M EP Dotyková měřicí hlava, vysoká přesnost MTP2000 Dotyková měřicí hlava, vysoká přesnost Micro Snímač UMAP CMM Snímací systém pro měření 3D mikro geometrií SP600Q Dotyková měřicí hlava SP25M Dotyková měřicí hlava with automatické Upnutí SP80 Dotyková měřicí hlava pro dlouhé snímací systémy REVO Dotyková měřicí hlava MPP-310Q/MPP-310 Dotyková měřicí hlava with axis clamp, vysoká přesnost 38 Speciální příslušenství MPP100/ MPP-300Q/MPP-300 Speciální příslušenství SurfaceMeasure 606 Vysokorychlostní řádková laserová sonda Středicí mikroskop CF Zvláštní příslušenství Optická sonda QVP Optická měřicí hlava PH1 Upnutí měřicí hlavy (M8), manuální natáčení 50 PH6 Upnutí měřicí hlavy (M8) 51 PH6M Upnutí měřicí hlavy (automatické) MIH Upnutí měřicí hlavy (automatické), manuální natáčení PH10T/PH10M/PH10MQ Upnutí měřicí hlavy, servo natáčení MRS modulární upínací systém Základní výměnný systém 61 RCP Ukládací modul pro REVO ACR1 Výměnný systém měřicích hlav ACR3 Výměnný systém měřicích hlav Kalibrační koule Kalibrační koule vč. příslušenství

5 MĚŘICÍ HLAVY PRO SMS MĚŘICÍ HLAVY PRO SMS 5

6 } Snímací systém Označení komponent v souladu s EN ISO Otočný systém Prodloužení měřicí hlavy Výměnný systém měřicí hlavy Měřicí hlava Otočný systém měřicí hlavy Výměnný systém snímacího modulu Snímací modul (skenovací modul) Výměnný systém doteku Prodloužení doteku } } Držák doteku Dotekový systém Dotek Dřík doteku Dote. element

7 SNÍMACÍ SYSTÉM SNÍMACÍ SYSTÉM Měřicí hlava Systém měřicí hlavy Výměnný systém doteku Držák doteku Prodloužení doteku Dotek Dotekový systém 7

8 TP20/TP20NI Vysoce přesná, kompaktně navržená kontaktní měřicí hlava Tato kontaktní měřicí hlava má velmi malý vnější průměr jen 13 mm, který jí umožní efektivně měřit složité obrobky nebo v uzavřených prostorách. Vybavena vhodným prodloužením snímače, může snadno dosáhnou hlubokých oblastí. Automatický výměnný snímací systém pomocí výměnného systému MCR 20 Automatický výměnný snímací systém se používá při měření vyžadujícím více než jen jednu změnu směru snímač (např. dotek s jiným průměrem nebo zvláštním tvarem) umožňuje plně automatizované měření bez přerušení měřicího procesu. Kromě toho výměnný snímací systém umožňuje rychlou a fl exibilní výměnu uložených snímačů, a umožňuje tak hotové díly různých tvarů měřit zcela automaticky. TP20 s prodloužením měřicí hlavy MCR20 výměnný systém Příklad měření: Víko převodovky Technické specifikace TP20/TP20NI Směr měření Přesnost opakování (2 ) 3D přesnost Měřicí síla XY Z ± X, ± Y, + Z max. 0,35 μm (při L=10 mm, SF modul) max. 1 μm (při L=10 mm, SF modul) max. 4 μm (při L=50 mm, SF modul) 0,08 N s 10 mm dotekem SF modul, 0,1 N s 25 mm dotekem MF modul, 0,1 N s 50 mm dotekem EF modul 0,75 N SF modul, 1,9 N MF modul, 3,2 N EF modul Přesah XY ± 14 Z + 4,0 mm SF modul, + 3,7 mm MF modul, + 2,4 mm EF modul Předepsaná síla potřebná ke spuštění překročení signálu XY Z 0,2 0,3 N SF modul, 0,2 0,4 N MF modul, 0,2 0,5 N EF modul 3,5 N SF modul, 7 N MF modul, 10 N EF modul Délka snímacího systému 50 mm SF modul, 60 mm MF modul, 60 mm EF modul Upevnění snímacího systému M2 Hmotnost 22 g (tělo snímače: 13 g, (snímací modul: 9 g) Životnost > doteků Upnutí Připojovací závit M8 Kompatibilní modely Ruční/CNC souřadnicové měřicí stroje Výměnný snímací systém (zvl. přís.) MCR20; uložení až 6 snímacích modulů Přesnost opakování snímacího modulu L = Délka snímacího systému Opakovatelná přesnost polohování: max. 1,0 μm (s automatickou výměnou modulu) při použití 10 mm doteku, *max. 2,0 μm s manuální výměnou modulu při použití 10 mm doteku

9 TP20/TP20NI Rozměry M8 ø 13,2 mm Měřicí hlava hlavní jednotka 19 mm Snímací modul M2 X 0,4 3 mm 10 mm 19 mm ø 4 mm TP20 dotyková měřicí hlava sada Obj.č.: RA Měřicí hlava a 2 snímací moduly, 1 x SF, 1 x MF přítlačná síla vč. soupravy nářadí a čistící soupravy TP20NI dotyková měřicí hlava sada Obj.č.: R-TP20NI bez magnetického přepínače, pro plnění měřicích úkolů v rozsahu magnetického pole, skládající se z: 1 TP20NI měřicí hlava a 2 snímací moduly 1 x SF 1 x MF vč. soupravy nářadí a čistící soupravy 9

10 MH20 Kontaktní měřicí hlava, ručně otočná Tato kontaktní měřicí hlava má velmi malý vnější průměr, jen 13,2 mm, který jí umožňuje efektivně měřit komplexní obrobky nebo dosažení částí obrobků ve stísněných prostorách. Další snímací moduly s volitelným prodloužením 50 mm nebo 70 mm jsou také dostupné (viz zvláštní příslušenství, strana 12/13). Jednoduchá změna polohy Zarovnání snímače lze manuálně nastavit v každém směru, uvolněním knofl íku na pravé straně, umístění snímače podle potřeby a následně dotáhnout knofl ík. Šestihranné klíče nebo jiné nástroje nejsou potřebné k nastavení polohy. Pozice nejsou opakovatelné (indexovatelné). Technické specifikace MH20 Směr měření ± X, ± Y, + Z Změna polohy Manuálně v ose A (vertikální): ± 93, a ose B (horizontální): v každém směru v rozmezí ± 300 Přesnost opakování (2 ) min. 0,35 μm max. 1 μm (při L=10 mm, SF modul) 3D přesnost max. 4 μm (při L=50 mm, SF modul) XY 0,08 N s 10 mm dotekem SF modul, 0,1 N s 25 mm dotekem MF modul, 0,1 N s 50 mm dotekem EF modul Měřicí síla Z 0,75 N SF modul, 1,9 N MF modul, 3,2 N EF modul XY ± 14 Přesah Z + 4,0 mm SF modul, + 3,7 mm MF modul, + 2,4 mm EF modul Předepsaná síla potřebná ke spuštění XY 0,2 0,3 N SF modul, 0,2 0,4 N MF modul, 0,2 0,5 N EF modul překročení signálu Z 3,5 N SF modul, 7 N MF modul, 10 N EF modul Délka snímacího systému 50 mm SF modul, 60 mm MF modul, 60 mm EF modul Upevnění snímacího systému M2 Hmotnost 100 g (bez stopky) Životnost > doteků Upnutí Připojovací závit M8 Kompatibilní modely Ruční/CNC souřadnicové měřicí stroje Výměnný snímací systém (zvl. přís.) MCR20; uložení až 6 snímacích modulů Přesnost opakování snímacího modulu Opakovatelná přesnost polohování: max. 1,0 μm (s automatickou výměnou modulu) při použití 10 mm doteku, *max. 2,0 μm s manuální výměnou modulu při použití 10 mm doteku L = Délka snímacího systému

11 93º 93º MH20 Rozměry ø RENISHAW MH Upínací tlačítko Otočný bod Snímací modul Otočení ± 300º MH20 měřicí hlava sada Obj.č.: R-MH20 MH20 otočný systém s integravanou TP20 měřicí hlavou (hlavní jednotka), 1 snímací modul TP20 (SF) 11

12 MH20i Kontaktní měřicí hlava, ručně otočná Tato kontaktní měřicí hlava má velmi malý vnější průměr, jen 13,2 mm, který jí umožňuje efektivně měřit komplexní obrobky nebo dosažení částí obrobků ve stísněných prostorách. Další snímací moduly s volitelným prodloužením 50 mm nebo 70 mm jsou také dostupné (viz zvláštní příslušenství, strana 12/13). 168 poziční opakovatelná měřicí hlava Měřicí hlava na MH20i může být umístěna i manuálně (vyrovnání snímače) a/nebo natočena do 168 různých opakovatelných pozic. Uložení požadované pozice před zahájením měření složitých 3D tvarů, které vyžadují opakované změny směru snímače, odstraní potřebu kalibrace po každé změně polohy, a tím výrazně zlepšit celkový výkon měření. Technické specifikace MH20i Směr měření ± X, ± Y, + Z Změna polohy Manuálně v ose A (vertikálně): 0-90 (v 15 krocích), a osa B (horizontálně): ± 180 (v 15 krocích) Opakovatelná přesnost polohování 2 1,5 μm (L=10 mm, SF modul) Přesnost opakování (2 ) min. 0,35 μm max. 1 μm (at L=10 mm, SF modul) 3D přesnost max. 4 μm (at L=50 mm, SF modul) XY 0,08 N s 10 mm dotekem SF modul, 0,1 N s 25 mm dotekem MF modul, 0,1 N s 50 mm dotekem EF modul Měřicí síla Z 0,75 N SF modul, 1,9 N MF modul, 3,2 N EF modul XY ± 14 Přesah Z + 4,0 mm SF modul, + 3,7 mm MF modul, + 2,4 mm EF modul Předepsaná síla potřebná ke spuštění XY 0,2 0,3 N SF modul, 0,2 0,4 N MF modul, 0,2 0,5 N EF modul překročení signálu Z 3,5 N SF modul, 7 N MF modul, 10 N EF modul Délka snímacího systému 50 mm SF modul, 60 mm MF modul, 60 mm EF modul Upevnění snímacího systému M2 Hmotnost 250 g Životnost > doteků Upnutí Připojovací závit M8 Kompatibilní modely Ruční/CNC souřadnicové měřicí stroje Výměnný snímací systém (zvl. přís.) MCR20; uložení až 6 snímacích modulů Přesnost opakování snímacího modulu Opakovatelná přesnost polohování: max. 1,0 μm (s automatickou výměnou modulu) při použití 10 mm doteku, *max. 2,0 μm s manuální výměnou modulu při použití 10 mm doteku L = Délka snímacího systému

13 MH20i Rozměry ø 14 mm ø 48 mm MH20i MH20i MH20i MH20i RENISHAW RENISHAW ,5 mm 53 mm 77 mm Snímací modul 5,7 mm 10 mm MH20i měřicí hlava sada Obj.č.: R-MH20i MH20 otočný systém s integravanou TP20 měřicí hlavou (hlavní jednotka), 1 snímací modul TP20 (SF) 13

14 RTP20 Multifunkční, automaticky otočná měřicí hlava Kompaktní otočný měřicí systém RTP20 pro CNC souřadnicové měřicí stroje nabízí funkci servo poháněného otočného systému s integrovanou měřicí hlavou TP20. Na základě osvědčené ruční otočné měřicí hlavay MH20I, RTP20 umožňuje automatickou indexaci a opakovatelnoust v krocích po 15 (v 168 polohách) a nabízí fl exibilní kontaktní dotykový měřicí systém pro CNC souřadnicové měřicí stroje v kombinaci s integrovaným TP20 snímacím modulem. Automatické indexace RTP20 je dosaženo pomocí pohybu osy souřadnicového měřicího stroje, což umožňuje funkci servo poháněné otočné hlavy. Integrovaný upnutý snímací modul TP20 je kompatibilní se všemi snímací moduly měřicí hlavy TP20. Spolu s přesně opakovatelnou indexací, opakovatelné změny snímacích modulů umožňují maximální rychlost měření. Na rozdíl od MH20i může RTP20 být použita společně s MCR20 kazetou, pro plně automatizované výměny snímacích modulů, i když výměna může být provedena ručně. Technické specifikace RTP20 Upnutí měřicí hlavy Změna polohy Opakovatelnost snímací polohy (2 ) Upínací stopka Automaticky pohybem SMS 1,5 μm (snímací modul TP20 SF, dotek L = 10 mm 2,5 μm (snímací modul TP20 EM2, dotek L = 20 mm cca 250 g Hmotnost Pro více technických specifi kací nahlédněte do MH20i měřicí hlava Kompatibilní modely CNC souřadnicové měřicí stroje, podporováno software MCOSMOS, verze V 3.1 nebo vyšší RTP20 měřicí hlava sada Obj.č.: RA Sada obsahuje následující: 1 x RTP20 měřicí hlava 1 x upínací stonek 2 x TP20 snímací moduly 1 x MCR20 kazeta (A ) 1 x závitový adaptér pro stativ 1 x stativ s kuličkou (A ) 1 x čistící souprava pro TP20 moduly (A ) 2 x kolíkové klíče pro M2 doteky (M ) 2 x kolíkové klíče pro M4 doteky (M )

15 MH20/MH20i/RTP20 Přehled konfigurace MH20 RTP20 MH20i LF SF MF EF 6W EM1 EM2 TP20 Snímací moduly Doteky s M2 závitem 15

16 Zvláštní příslušenství TP20/MH20/MH20i/RTP20 Snímací moduly Délky doteků snímacích modulů TP20 LF Snímací modul s malou přítlačnou silou SF Snímací modul se standardní přítlačnou silou MF Snímací modul se střední přítlačnou silou EF Snímací modul s velkou přítlačnou silou 6W 6 směrný snímací modul EM1-STD Snímací modul se standardní přítlačnou silou a 50 mm prodloužením EM2-STD Snímací modul se standardní přítlačnou silou a 75 mm prodloužením LF SF MF EF 6W EM1-STD EM2-STD Specifikace Délka snímače Přítlačná síla Vychylovací síla při přesahu doteku Max. přesah doteku Přesnost opakování v jednom směru 2D kontaktní jistota v rovině XY Z XY +Z -Z XY + Z mm - Z mm (max. 2 )* XY * LF 10 0,005 N 0,65 N 0,09 N 1,15 N ± 14º 3,1 0,35 μm ± 0,8 μm SF 10 0,08 N 0,75 N 0,2 0,3 N 3,5 N ± 14º 4,0 0,35 μm ± 0,6 μm MF 25 0,1 N 1,9 N 0,2 0,4 N 7,0 N ± 14º 3,7 0,50 μm ± 1,0 μm EF 50 0,1 N 3,2 N 0,2 0,5 N 10,0 N ± 14º 2,4 0,65 μm ± 2,0 μm 6W 10 0,14 N 1,6 N 0,25 N 2,5 N 9,0 N ± 14º 4,5 1,5 0,80 μm ± 1,5 μm EM1 STD 10 0,08 N 0,75 N 0,2 0,3 N 3,5 N ± 14º 4,0 0,35 μm ± 0,8 μm EM2 STD 10 0,08 N 0,75 N 0,2 0,3 N 3,5 N ± 14º 4,0 0,35 μm ± 0,8 μm * Údaje byly získány za následujících testovacích podmínek: viz sloupec Délka snímače, rychlost snímání 8 mm/s

17 ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ TP20 měřicí hlava Obj.č.: RA bez snímacího modulu A Upnutí TP20 se změnou kinematiky, souprava nářadí, čistící souprava a krabička MCR20 výměnný snímací systém Obj.č.: RA MCR20 kazeta se 6 pozicemi pro uložení A bez snímacích modulů Snímací modul TP20 (LF) Obj.č.: RA s malou přítlačnou silou (zelená) A Snímací modul TP20 (SF) Obj.č.: RA se standardní přítlačnou silou (černá) A Snímací modul TP20 (MF) Obj.č.: RA se střední přítlačnou silou (šedivá) A Snímací modul TP20 (EF) Obj.č.: RA s velkou přítlačnou silou (světle hnědá) A Snímací modul TP20 (6W) Obj.č.: RA směrný snímací modul (modrá) A Prodloužený snímací modul EM1 Obj.č.: RA L =70 mm A Prodloužený snímací modul EM2 Obj.č.: RA L =95 mm A MSR1 Obj.č.: RA Manuální stojan pro TP20 snímací moduly Snímací modul sada Obj.č.: RA EM1 a EM2 A

18 TP200 Vysoce přesná, kompaktně navržená kontaktní měřicí hlava Tato kontaktní měřicí hlava má velmi malý vnější průměr, jen 13,5 mm, který jí umožňuje efektivně měřit komplexní obrobky nebo dosažení částí obrobků ve stísněných prostorách. Vybavena vhodným prodloužením, může snadno dosáhnout hlubších oblastí. Automatický výměnný snímací systém Automatický výměnný snímací systém se používá při měření vyžadujícím více než jen jednu změnu směru snímač (e.g., tnormální snímač musí být nahrazen snímačem jiného průměru nebo zvláštního tvaru) umožňuje plně automatizované měření bez přerušení měřicího procesu. Jako takový může snadno provádět i složité úkoly vyžadující měření nejširší škálou různých snímacích systémů. Příklad měření: Blok motoru SCR 200 výměnný systém Technické specifikace TP200 Rozměry Směr měření ± X, ± Y, + Z Přesnost opakování (2 ) max. 0,4 μm *1 3D přesnost max. 1 μm *1 M8 ø 13,5 mm Měřicí síla Přesah XY 0,02 N 1* SF/LF Z 0,07 N 1* SF/LF XY XY ± 14 Z ± 4,5 mm SF modul, + 3 mm LF modul TP200 Měřicí hlava Předepsaná síla XY potřebná ke spuštění překročení signálu Z Délka snímacího SF modul systému LF modul Max. hmotnost snímacího systému Upevnění snímacího systému Hmotnost Životnost Upnutí Kompatibilní modely Přesnost opakování snímacího modulu Výměnný snímací systém (zvl. přís.) 1* snímač ø 3 x 50 mm max. 0,4N, SF modul max. 0,15N, LF modul max. 4,9N, SF modul max. 1,6N, LF modul 50 mm (ocel), 100 mm (uhlíková vlákna) 20 mm (ocel), 50 mm (uhlíková vlákna) 8 g SF modul, 3 g LF modul M2 22 g > doteků Připojovací závit M8 CNC souřadnicové měřicí stroje SCR 200; uložení až 6 snímacích modulů Všechny doteky s průměrem < 1 mm musí být použity s modulem s malou přítlačnou silou (LF). Opakovatelná přesnost polohování: Opakovatelná přesnost polohování: max. 1,0 μm s automatickou výměnou modulu a 50 mm dotekem,*max. 2,0 μm s manuální výměnou modulu a doteku M2 ø 4 mm RENISHAW 10 mm 13 mm 30 mm Snímací modul

19 TP200 TP200 sada Obj.č.: R-TP200 1 x PI200 interface A x SCR200 výměník snímacích modulů vč. 3 snímacích modulů (SF) A x PL63S 5 m připojovací kabel pro SCR200 A x TP200 měřicí hlava se snímacím modulem SF A x snímací moduly (SF) TP200S Obj.č.: R-TP200S 1 x PI200 interface A x PL63S 5 m připojovací kabel pro SCR200 A x TP200 měřicí hlava se snímacím modulem (SF) A SCR200 výměnný snímací modul Obj.č.: RA SCR200 kazeta bez snímacích modulů A SCR200 výměnný snímací modul Obj.č.: RA SCR200 se 6 pozicemi pro uložení A vč. 3 snímacích modulů (SF) 245 TP200 měřicí hlava Obj.č.: RA x TP200 měřicí hlava A Příslušenství Standard snímací modul Obj.č.: RA x snímací modul (SF) A Snímací modul s malou silou Obj.č.: RA x Snímací modul s malou silou (LF) A Čistící souprava Obj.č.: RA Čistící souprava pro TP200/ TP20 A

20 TP7M/TP7M EP Vysoce přesná kontaktní spínací měřicí hlava Série TP7M je vysoce přesná, kontaktní spínací měřicí hlava s max. přesností opakování 2 0,25 μm. Flexibilita Měřicí hlava je skvěle fl exibilní, může být použita ve všech možných směrech natočení hlavy (PH10M). Měření ve větších hloubkách lze provést také pomocí prodlouženích PEM. TP7MEP měřicí hlava může být automaticky nahrazena jinými systémy, pomocí volitelného ACR výměnného systému. Kompatibilní s dlouhými snímacími systémy Dokonce i dlouhé snímací systémy do 180 mm mohou být upnuty na TP7M * (obr. 3). V kombinaci s max. přípustným prodloužením (obr. 2) 200 mm pro PH10M/PH10MQ otočné hlavy, lze dosáhnout max. rozsahu měření 380 mm. * při použití prodloužení z uhlíkových vláken, 150 mm v případě oceli. Technické specifikace TP7M/TPM EP Směr měření ± X, ± Y, + Z Přesnost opakování (2 ) 0,25 μm 1* 3D přesnost < 0,6 μm (Pouze TP7M EP) XY 0,02 N Měřicí síla Z 0,15 N 1* Rychlost měření max. 30 mm/s XY ± 16º Přesah Z ± 5 mm Předepsaná síla potřebná XY 0,49 N 1* ke spuštění překročení signálu Z 2,94 N 1* Délka snímacího systému 150 mm Upevnění snímacího systému M4 Hmotnost 85 g Životnost > doteků Upnutí měřicí hlavy automatické TP7M CNC souřadnicové měřicí stroje Kompatibilní modely TP7M EP CNC souřadnicové měřicí stroje (Legex) 1* dotek ø 4 x 50 mm, rychlost měření 30 mm/s Rozměry 3 mm ø 25 mm RENISHAW ø 4 mm 50 mm 18 mm

21 TP7M/TP7M EP TP7M/TP7M EP TP7M sada Obj.č.: R-TP7ME 1 x TP7M vysoce přesná 6 směrná měřicí hlava A x PI7-2 interface A TP7M měřicí hlava Obj.č.: R-TP7MS 1 x TP7M měřicí hlava A TP7M EP vysoce přesná měřicí hlava Obj.č.: R-TP7M EP Kontaktní, dotyková měřicí hlava 1 x TP7MEP měřicí hlava A TP7M měřicí hlava sada Obj.č.: R-TP7M 1 x TP7M měřicí hlava A x PI7-2 interface A x PEM prodlužovací souprava v dřevěné krabičce A x PHC10-PI200 připojovací souprava A x PS3-7C snímač M4 závit, RBK Ø8 A x SE20 M4 prodloužení snímače 50 mm / keramika A x SE22 M4/M3 prodloužení 50 mm A x SE2 M3 prodloužení 20 mm M x PS1-31R snímač M3 závit, RBK Ø 3 A x PS1-32R snímač M3 závit, RBK Ø 4 A x PS1-33R snímač M3 závit, RBK Ø 5 A x SC4 / 5 směrný držák snímače A x SA6 / závitový adaptér M4/M3 M x SA3 / závitový adaptér M3/M2 M x PS2-6R snímač M4 závit, RBK Ø 4 A x SE8 M3 prodloužení snímače 10 mm M x PS2-5R snímač M4 závit, RBK Ø 3 A x PS1-9R snímač M3 závit, RBK Ø 1 A x PS1-10R snímač M3 závit, RBK Ø 2 A x PS44R snímač/válec M2 závit A x S7 kolíkový klíč pro M2 a M3 vložky M x PS1-16R snímač/dutá keramická polokoule A x dřevěná krabička pro TP7M, M4 a M2 závity A

22 MTP2000 Extrémně přesná kontaktní spínací měřicí hlava Tato měřicí hlava nabízí vynikající opakovatelnost 2 0,15 μm. Kromě toho struktura snímače byla speciálně vyvinuta Mitutoyo, aby byla zabezpečena vysoká přesnost měření kruhovitosti a kulovitých tvarů. Flexibilita Měřicí hlava je skvěle fl exibilní, může být použita ve všech možných směrech natočení hlavy (PH10M). Měření ve větších hloubkách lze provést také pomocí prodlouženích PEM. MTP2000 měřicí hlava může být automaticky nahrazena jinými systémy, pomocí volitelného ACR výměnného systému. MTP2000 na PH10MQ s a bez prodloužení PEM Příklad měření Technické specifikace MTP2000 Rozměry Směr měření ±X, ±Y, +Z Přesnost opakování (2 max. 0,15 μm (rychlost měření 3 mm/s) 1* 3D přesnost max. ± 0,5 μm (rychlost měření 3 mm/s) 1* Měřicí síla XY 0,006N 1* Rychlost měření 3 mm/s Z 0,1N 1* ø 35 mm ø 25 mm Přesah XY ± 5 až 6 Z ± 1,5 mm Předepsaná síla potřebná ke spuštění překročení signálu Délka snímacího systému XY Z 1,15 N 2,94 N 100 mm vertikálně, 51 mm horizontálně 81,3 mm Upevnění snímacího systému M4 Hmotnost Životnost Upnutí měřicí hlavy Kompatibilní modely 1* dotek ø 4 x 20 mm 95 g > doteků automatické (kompatibilní s Renishaw) CNC souřadnicové měřicí stroje (Legex serie) 18 mm 2,3 mm

23 MTP2000 MTP2000 sada Obj.č.: ABK839D 1 x MTP2000 hlavní jednotka 1 x upínací systém doteku 1 x skladovací obal 1 x nářadí pro doteky M4 1 x vysoce přesný dotek ø 4 x 18 mm 1 x MTP2000 I/F BOX konfigurace 1 x MTP2000 I/F BOX 1 x I/F BOX připojovací kabel 1 x návod k použití 23

24 Micro snímač UMAP CMM Snímací systém pro měření 3D mikro geometrií Speciálně navrženo pro plné 3D měření velmi malých geometrií, snímací systém UMAP CMM může být připojen ke standardnímu SMS přes jeho automatické připojení. Na indexovatelné snímací hlavě může být nastaven do různých poloh. Malý průměr hrotu a extrémně nízká měřicí síla Extrémně nízká kontaktní síla 1μN (toto je gravitační síla 10μg!), umožňuje detekovat geometrie na citlivém povrchu bez poškození nebo ohýbání. Těchto vlastností je dosaženo jedinečným principem měření: snímač je nucen se kývat v jeho rezonanční frekvenci. Jakmile se dostane hrot do kontaktu s obrobkem, je amplituda kývání snímač tlumena - to je spouštěcí signál pro sejmutí měřeného bodu. S tímto principem má snímač stejnou citlivost v každém směru snímání. a) Normální amplituda b) Tlumené vibrace t a) Bez kontaktu s obrobkem b) V kontaktu s obrobkem Kamerové systémy detekují pouze ve 2D Pro detekci mikro geometrií, jsou většinou používány kamerové systémy. Poskytují rychlé výsledky bez kontaktu s povrchem - ale může poskytnout pouze výsledky ve 2D! Jak můžete vidět na následujících obrázcích, UMAP snímací systém poskytuje výsledky v 3D pro mnoho důležitých rysů vašich obrobků. UMAP měřicí hlava nabízí následující výhody ve srovnání se systémy zpracování obrazu pro následující příklady měřicích úloh: Zkosený otvor Kuželovitý tvar Zaoblení Odsazená hrana

25 UMAP CMM UMAP CMM Automatické připojení CCD kamera Sklápěcí mechanismus Dotek Snímací jednotka Bílé LED osvětlení Objektiv Verze 1: Standard Verze 2: vč. sledovacího systému s vestavěným kamerovým systémem a s LED osvětlením (volitelné příslušenství) UMAP 110 UMAP 130 Průměr 100 μm 300 μm Průměr hřídele 80 μm 200 μm Efektivní délka 10 mm 16 mm Rychlost měření 1-50 μm/s Přítlačná síla 1 μn 10 μn Teplota okolí Vlhkost 20 C +/-1 ; Gradient < 1K/8h 55% +/-5%; Gradient < 2%/8h 25

26 SP600Q Multifunkční skenovací měřicí hlava s přímým pouzdrem pro upevnění SP600Q je velmi spolehlivá analogová měřicí hlava. Je ideální pro snímání profi lů a drobných detailů povrchu. Velké objemy dat mohou být rychle zaznamenány SP600Q pro účely měření a digitalizace. Měřicí hlava má rozsah měření ±1 mm ve všech třech osách (X, Y a Z). SH600EXT držák snímače může být použit k upnutí snímacích systémů do délky 300 mm. Samostředicí vlastnost měřicího snímače je vynikající (<5 μm), když se snímač nedotýká obrobku. Tato malá odchylka není důležitá pro přesnost měření; umožňuje však skenování s malými odchylkami snímače a nízkou kontaktní sílou což je je rozhodující při skenování malých geometrií a detailů povrchu. Odnímatelný držák snímače je upevněn magneticky a umožňuje automatické změny snímacího systémů. Dynamické vlastnosti jsou výborné díky své nízké hmotnosti, vynikající konstrukční tuhosti a tlumení viskózního tření. Kompaktní design s přímým pouzdrem upínání je užitečný zejména pro SMS s malými rozsahy měření. SP600Q: Technické specifikace Funkce Rychlé skenování, digitalizace a jednobodové měření Směry měření ±X, ±Y, ±Z Rozsah měření ±1 mm (X, Y, Z) Rozlišení 0,1 μm Tuhost pružiny 1,2 N/mm jmenovitá (X, Y, Z) Dotekový systém (Připojovací závit G4) Hmotnost Kompatibilní modely Upnutí Výměnný systém Délka Hmotnost Max. 200 mm, max. 300 mm s prodlužovacím držákem sním. modulu max. 20 g 300 g Crysta Apex C 500 serie Přímé upnutí v objímce SMS SCR600 nebo SCP600 s MRS SCR600 výměnný systém

27 SP600Q 60 SP600Q měřicí hlava Obj.č.: RA x SP600Q měřicí hlava 1 x ø 8 x 50 mm dotek s keram. dříkem a rubínovou kuličkou 1 x SH600 STD držák doteku (RA ) 81 SP600Q SCP600 úložný modul Obj.č.: RA x SCP600 úložný modul (pro montáž na MRS systém) ø 46 MRS Schiene SCP600 SCR600 výměnný systém Obj.č.: RA x SCR699 výměnný systém 2 x SH600 STD držák doteku (RA ) SCR600 SH600 EXT držák doteku Obj.č.: RA x SH600 EXT držák doteku se zvýšenou magnetickou silou pro délku snímacího systému až 300 mm 27

28 SP25M Multifunkční, kompaktně navržená skenovací měřicí hlava SP25M je kompaktní, vysoce přesná měřicí hlava s vnějším průměrem 25 mm. Multifunkční měřicí hlava pro CNC souřadnicové měřicí stroje umožňuje nejen skenovací měření, ale i vysoce přesné bodové měření a samostředicí měření. Rychlé skenování Dvě různé metody skenování jsou k dispozici pro skenovací měření. Jedna z metod automaticky skenuje neznámou geometrii; další získá známou geometrii na základě předem defi nované kontury. Známé geometrie lze skenovat rychlostí měření až 120 mm/s. Vysoce flexibilní SP25M měřicí hlava je vysoce fl exibilní. Kromě své vynikající přesnosti měření při velmi nízké kontaktní síle, může být použita se snímacím systémem SP25M v délce od 20 mm (SP25-1) až do 400 mm (SP25-4). Měřicí hlava může být použita jak na pevné hlavě (PH6M), tak i na otočné měřicí hlavě (PH10M/PH10MQ). Obě celé měřicí hlavy, skenovací moduly (SM25-1 až SM25-4) a příslušné snímací systémy mohou být automaticky měněny na SP25M pomocí příslušného výměnného systému (ACR1/ ACR3, FCR25). Což umožňuje automatizaci i komplexní měřicí procesy. Příslušenství MRS/FCR25 výměník snímacího modulu/výměnný snímací systém Příklady měření: Hlava válců samostředicí měření Příklad měření: Díly karoserie Technické specifikace SP25M Rozsah měření ± 0,5 mm (x, y, z) Rozlišení < 0,1 μm Max. přípustná odchylka skenování MPEP 0,6 μm (Legex 500/700/900); 1,7 μm (Crysta Apex C 500/700/900) Max. přípustná odchylka skenování MPE THP 1,6 μm (Legex 322), 1,4 μm (Legex 500, 700, 900); 2,3 μm (Crysta Apex C 500/700/900) Tuhost pružiny 0,2 N/mm 0,6 N/mm Přesah ± 2,0 mm (XY) 1,7 mm (Z) + /1,2 mm Z- Délka snímacího systému 400 mm (při použití SM25-4/SH25-4) Upínací závit doteku M3 Max. rychlost měření 120 mm/s (při skenování známé geometrie) Upnutí měřicí hlavy automatické Kompatibilní modely CNC souřadnicové měřicí stroje Automatická výměna doteků MRS/FCR25 (max. 8 x FCR25, nainstalován ve stejném směru)

29 SP25M Rozměry 16,95 74,05 195,4 Skenovací moduly SP25M měřicí hlava hlavní jednotka ø 4 TP20 snímací modul Délka snímacího systému Délka snímacího systému Možné konfigurace pomocí snímacích křížů: 29

30 SP25M SP25M sada 1 Obj.č.: RA Sada 1 SP25M měřicí hlava skenovací sada 1 A Základní systém pro skenování při délce snímacího systému 20 mm 50 mm. Sada se skládá z následujících částí: 1 x SP25M měřicí hlava 1 x SM25-1 skenovací modul 2 x SH25-1 držák doteku vč. Mitutoyo komponent vč. řídícího software, připojovacího kabelu, interface SP25M sada 2 Obj.č.: RA Sada 2 SP25M měřicí hlava skenovací sada 2 A Základní systém pro skenování při délce snímacího systému 50 mm 105 mm. Sada se skládá z následujících částí: 1 x SP25M měřicí hlava 1 x SM25-2 skenovací modul 2 x SH25-2 držák doteku vč. Mitutoyo komponent vč. řídícího software, připojovacího kabelu, interface SP25M sada 3 Obj.č.: RA Sada 3 SP25M měřicí hlava skenovací sada 3 A Základní systém pro skenování při délce snímacího systému 120 mm 200 mm. Sada se skládá z následujících částí: 1 x SP25M měřicí hlava 1 x SM25-3 skenovací modul 2 x SH25-3 držák doteku vč. Mitutoyo komponent vč. řídícího software, připojovacího kabelu, interface SP25M sada 4 pro MCOSMOS V 3.0 nebo vyšší Obj.č.: RA SM25-4 skenovací modul sada pro A Délka snímacího systému 220 mm mm Sada se skládá z následujících částí: 1 x SM25 skenovací modul 2 x SH25-4 držák doteku SP25M kompletní sada Obj.č.: RA SP25M kompletní sada pro skenování a konvenční snímání pomocí TP20 snímacího modulu. Sada se skládá z následujících částí: SP25M měřicí hlava skenovací sada 1 (A ) SM25-2 skenovací modul sada (A ) SM25-3 skenovací modul sada (A ) TM25-20 TP20 adaptér modulu (A ) vč. Mitutoyo komponent vč. řídícího software, připojovacího kabelu, interface SM25-1 skenovací modul sada Obj.č.: RA SM25-1 sada skenovacího modulu pro A Délka snímacího systému 20 mm 50 mm Sada se skládá z následujících částí: 1 x SM25-1 skenovací modul 2 x SH25-1 držák doteku SM25-2 skenovací modul sada Obj.č.: RA SM25-2 sada skenovacího modulu pro A Délka snímacího systému 50 mm 105 mm Sada se skládá z následujících částí: 1 x SM25-2 skenovací modul 2 x SH25-2 držák doteku SM25-3 skenovací modul sada Obj.č.: RA SM25-3 sada skenovacího modulu pro A Délka snímacího systému 120 mm 200 mm Sada se skládá z následujících částí: 1 x SM25-3 skenovací modul 2 x SH25-3 držák doteku SM25-4 skenovací modul sada pro MCOSMOS V 3.0 nebo vyšší Obj.č.: RA SM25-4 "kompletní" sada skenovacího modulu pro A Délka snímacího systému 220 mm mm. Sada se skládá z následujících částí: 1 x SM25 skenovací modul 2 x SH25-4 držák doteku 1 x TE M3 D10R L200 EAL200 D4C/F (A ) 1 x TE M3 D10R L150 EAL150 D4C/F (A ) 1 x TE M3 D10R L100 EAL100 D4C/F (A ) 1 x TE M3 D10R L75 EAL75 D4C/F (A ) 1 x TE M3 D5R L50 EAL50 D2,5CE (A ) 1 x TE M3 D5R L21 EAL21 D2,5SS (A )

31 SP25M TM25-20 adaptér modulu MCOSMOS V 2.4 nebo vyšší Obj.č.: RA TM25-20 adaptér modulu pro použití TP20 snímacího modulu ve spojení s SP25M měřicí hlavou bez TP20 snímacích modulů TM25-20 adaptér modulu Obj.č.: RA TM25-20 adaptér modulu pro použití TP20 snímacího modulu ve spojení s SP25M měřicí hlavou vč. dvou TP20 snímacích modulů (SF) se standardní přítlačnou silou FCR25 flexibilní výměnný systém Obj.č.: RA FCR25 fl exibilní výměnný systém se 3 úložnými porty pro skenovací moduly SM25-1, SM25-2, SM25-3, SM25-4 a adaptér modulu TM25-20 Přiložené adaptéry PA25-SH, PA25-20 (3 od každého) mohou být použity k uložení držáku doteku SH25-1, SH25-2, SH25-3, SH25-4 nebo TP20 snímacích modulů. (MRS montážní souprava není součástí dodávky, prosím objednávejte samostatně, viz strana 54 a násl. MRS) FCR25 SH25-1 držák doteku Obj.č.: RA SH25-1 držák doteku pro skenovací modul SM25-1, délka snímacího systému 20 mm 50 mm SH25-2 držák doteku Obj.č.: RA SH25-2 držák doteku pro skenovací modul SM25-2, délka snímacího systému 50 mm 105 mm SH25-3 držák doteku Obj.č.: RA SH25-3 držák doteku pro skenovací modul SM25-3, délka snímacího systému 120 mm 200 mm SH25-4 držák doteku MCOSMOS V 3.0 nebo vyšší Obj.č.: RA SH25-4 držák doteku pro skenovací modul SM25-4, délka snímacího systému 220 mm 400 mm FCR25 upnuto na upínacím MRS modulárním systémum (54 a další) FCR25-L6 FCR25-L3 31

32 SP80 Multifunkční skenovací měřicí hlava kompatibilní i s velmi dlouhými snímacími systémy SP80 skenovací měřicí hlava je speciálně navržena pro dlouhé snímací systémy s vysokou úrovní přesnosti měření a max. délkou 500 mm (měřeno ve svislém i vodorovném směru). Multifunkční měřicí hlava pro CNC souřadnicové měřicí stroje umožňuje nejen skenovací měření, ale i vysoce přesné bodové měření a samostředicí měření. Rychlé skenování Dvě různé metody skenování jsou k dispozici pro skenovací měření. Jedna z metod automaticky skenuje neznámou geometrii; další získá známou geometrii na základě předem defi nované kontury. Známé geometrie lze skenovat rychlostí měření až 120 mm/s. Příslušenství MRS/SCP80 výměnný snímací systém samostředicí měření Technické specifikace SP80 Rozměry Rozsah měření ± 2,5 mm (x, y, z) 6 mm Rozlišení Max. přípustná odchylka doteku Max. přípustná odchylka skenování Tuhost pružiny Max. délka snímacího systému Max. hmotnost snímacího systému Upínací závit doteku Max. rychlost měření Kompatibilní modely Automatický snímací výměnný systém 0,02 μm MPEP 0,6 μm (Legex 500/700/900); 1,7 μm (Crysta Apex C 700/900) MPE THP 1,4 μm (Legex 500/700/900); 2,0 μm (Crysta Apex C 700/900) 1,8 N/mm 500 mm 500 g M5 120 mm/s (při skenování známé geometrie) CNC souřadnicové měřicí stroje Legex (x=500 nebo více); Crysta Apex C (x=700 nebo více) MRS/SCP 80 (zvl. přís.) 150 mm 106 mm 41 mm 11 mm 22 mm 21 mm KM80 SP80 hlavní jednotka SP80 5 x M5

33 SP80 PŘÍSLUŠENSTVÍ SP80 PŘÍSLUŠENSTVÍ SP80 sada 1 Obj.č.: RA x SP80 analogová měřicí hlava 1 x SH80 držák doteku (A ) 1 x PL157 adaptérový kabel (A ) 1 x KM80 výměnný adaptér (A ) SP80 sada 2 Obj.č.: RA x SP80 analogová měřicí hlava 1 x SH80 držák doteku (A ) 1 x PL157 adaptérový kabel (A ) 1 x KM80 výměnný adaptér (A ) 4 x SCP80 úložný modul (A ) 1 x MRS600 montážní souprava (A ) SP80 sada 3 Obj.č.: RA x SP80 analogová měřicí hlava 3 x SH80 držák doteku (A ) 1 x PL157 adaptérový kabel (A ) 1 x KM80 výměnný adaptér (A ) 3 x SCP80 úložný modul (A ) 1 x MRS600 montážní souprava (A ) SP80 sada 4 Obj.č.: RA x SP80 analogová měřicí hlava 4 x SH80 držák doteku (A ) 1 x PL157 adaptérový kabel (A ) 1 x KM80 výměnný adaptér (A ) 4 x SCP80 úložný modul (A ) 1 x MRS600 montážní souprava (A ) SH80 držák doteku Obj.č.: RA s M5 upínacím systémem doteku(kostka) SCP80 úložný modul Obj.č.: RA pro montáž držáku doteku SH80 ve spojení s MRS montážní soupravou, viz strana 54 a násl. KM80 SP80 hlavní jednotka SH80 Automatický snímací výměnný systém MRS SP80 sada 5 Obj.č.: RA x SP80 analogová měřicí hlava 5 x SH80 držák doteku (A ) 1 x PL157 adaptérový kabel (A ) 1 x KM80 výměnný adaptér (A ) 5 x SCP80 úložný modul (A ) 1 x MRS1000 montážní souprava (A ) SCP80 SCP80 SCP80 34 mm 34 mm 230 mm 128 mm 33

34 REVO TM Dynamické měření Konzistentní měřicí síla díky aktivní kontrole deformace snímače Pěti osé skenovací měření na SMS Technologie Renscan5 pro vynikající přesnost systému Rychlost měření až 500 mm/s Délka snímacího systému až 500 mm Vysoce přesná vzduchová ložiska Plynule nastavitelná pro větší fl exibilitu (rozsah naklopení - 5 až + 120, plynule otočná neomezeno) Měřicí hlava REVO TM RSP2 RSP3 RSH250 SH25-3 RSH350 RSH500 REVO : Technické specifikace Rozlišení, úhel měřicího systému Měřicí systém Přípustná provozní teplota Osa A Změna polohy Osa B Ložiska Přívod vzduchu (před fi ltrem) Přívod vzduchu (za fi ltrem) Rychlost měření Hmotnost (vč. snímacího modulu a kabelu) Upnutí měřicí hlavy Kompatibilní modely Automatický výměnný systém (zvl. pří.) 0,08 úhlových sekund Laser +15 C až +30 C -5 až +120 C, spojité 360 neomezeno Vysoce přesná vzduchá ložiska v obou osách, poháněná bezkomutátorovými motory ISO Třída 4; při 6 bar - 6,5 bar ISO Třída 2; 5 bar max. 500 mm/s 1,75 kg Šroubovaný s adaptérem přímo do objímky CNC souřadnicové měřicí stroje s Renishaw UCC2 kotrolerem, podporováno software MCOSMOS, verze V 3.1 nebo vyšší MRS / RCP úložných modulů pro výměnu RSP2 / RSP3 snímacích modulů a držáků snímacího systému

35 REVO TM REVO TM REVO standard sada Obj.č.: RA x REVO měřicí hlava (A ) 1 x RSP2 2D skenovací modul (A ) 1 x RSH mm držák doteku (A ) 1 x RSH mm držák doteku (A ) 1 x RSP3 3D skenovací modul (A ) 1 x SH25-3 držák doteku (A ) 1 x dotek RBK = 6 mm, L = 10 mm (A ) 1 x MRS600 upínací souprava (A ) 4 x RCP úložné moduly (A ) 1 x kalibrační koule D = 45 mm (A ) REVO starter sada Obj.č.: RA x REVOTM měřicí hlava (A ) 1 x RSP2 2D skenovací modul (A ) 1 x RSH mm držák doteku 1 x dotek RBK = 6 mm, L = 10 mm (A ) 1 x kalibrační koule D = 45 mm (A ) REVO change sada 1 Obj.č.: RA x MRS600 upínací souprava (A ) 1 x FCR25 výměnný systém (A ) 4 x RCP úložné moduly (A ) 2 x MRS sloupy (L = 62,50 mm) (A ) 1 x MRS600 souprava nastavovacích desek (A ) REVO 2D skenovací modul Obj.č.: RA x RSP2 2D skenovací modul pro použití RSH250, RSH350 a RSH500 REVO 3D skenovací modul Obj.č.: RA x RSP3 3D skenovací modul pro použití držáku doteků typu SH25-3 (A ) (není obsažen) REVO měřicí hlava Obj.č.: RA x REVOTM měřicí hlava RSH250 REVO držák doteku Obj.č.: RA x RSH250 REVO držák doteku, L = 250 mm rozsah natáčení, pro RSP2 2D skenovací modul, dotek s připojovacím závitem M2 RSH350 REVO držák doteku Obj.č.: RA x RSH350 REVO držák doteku, L = 350 mm rozsah natáčení, pro RSP2 2D skenovací modul, dotek s připojovacím závitem M2 RSH500 REVO držák doteku Obj.č.: RA x RSH500 REVO držák doteku, L = 500 mm rozsah natáčení, pro RSP2 2D skenovací modul, dotek s připojovacím závitem M2 RCP REVO úložný modul Obj.č.: RA x RCP REVO úložný modul (pro upnutí RSP2, RSP3 skenovací moduly a/nebo RSH250, RSH350 nebo RSH 500 držák doteku, montáž na MRS systém) RCP TC REVO úložný modul Obj.č.: RA x RCP TC REVO úložný modul (pro upnutí RSP2, RSP3 skenovací moduly, montáž na MRS systém) RCP TC REVO úložný modul sada Obj.č.: RA x RCP TC REVO úložný modul 1 x síťový zdroj pro napájení až 4 úložných modulů (pro upnutí RSP2, RSP3 skenovací moduly, montáž na MRS systém) Další informace o REVO úložných modulech najdete na straně 57 Revo kalibrační koule sada Obj.č.: RA x Revo ocelová kalibrační koule o průměru 50 mm, vč. upínacího materiálu 35

36 MPP-310Q/MPP-310 Vysoce přesné skenování MPP-310Q/310 je multifunkční měřicí hlava pro CNC souřadnicové měřicí stroje. Nejen, že provádí kontinuální kontaktní skenovací měření na V2 0,3 μm, ale také umožňuje velmi přesné bodové měření a samostředicí měření. V kombinaci s otočným stolem MRT320, lze také provádět velmi přesná měření na rotačně symetrických obrobcích (např. zdvihací vřetena, vačkové hřídele, klikové hřídele, ozubená kola). Všesměrové skenování MPP-310Q/310 je vybavena vysoce přesnými pravítky s rozlišením 0,01 μm v každém směru (osa X, Y a Z). Vzduchová ložiska na všech osách zajišťují hladké fungování snímačů při minimální měřicí síle. Softwarově řízené svorky osy jsou výhodné zejména při skenování nakloněné nebo klenuté plochy. Upínání osy v pravém úhlu ke směru měření eliminuje nežádoucí odklon snímacího systému a enormně snižuje chyby měření. samostředicí měření Nízká měřicí síla MPP-310Q/310 umožňuje kontaktní sílu 0,03 N nebo vyšší, což je užitečné zejména při měření citlivých obrobků, nebo pomocí velmi malých snímačů. Rychlé skenování Dvě různé metody skenování jsou k dispozici pro skenovací měření. Jedna z metod automaticky skenuje neznámou geometrii; další získá známou geometrii na základě předem defi nované kontury. Známé geometrie lze skenovat rychlostí měření až 120 mm/s. Příslušenství/Speciální příslušenství SCR6 výměnný snímací systém Technické specifikace MPP-310Q/MPP-310 Rozsah měření ± 1 mm (x, y, z) Rozlišení 0,01 μm Max. přípustná odchylka doteku MPE P 0,45 mm (LEGEX500/700/900: použití doteků ø 4 x18 mm) Max. přípustná odchylka skenování MPE THP 1,4 mm (LEGEX500/700/900: použití doteků ø 4 x18 mm) Tuhost pružiny 0,2 N/mm Délka snímacího systému 200 mm vertikální a horizontální Max. hmotnost snímacího systému 75 g Upínací závit doteku M4 Max. rychlost měření 120 mm/s (při skenování známé geometrie) Průtok vzduchu 30 NL/min Kompatibilní modely CNC (LEGEX 500/700/900/1200 serie) Automatický snímací výměnný systém SCR6 (zvl. přl.)

37 MPP-310Q/MPP-310 Rozměry 96 mm ø 14 mm 147,5 mm 50 mm 32 mm 50 mm CLAMP X Y Z MPP-300 ø 46 mm ø 88 mm MPP-310Q sada Obj.č.: 06ABU486 1 x MPP-310 měřicí hlava (hlavní jednotka) vč. upnutí doteku 1 x tlumicí kapalina, silikonový olej (2000 CS) 1 x dřevená krabička pro skladování MPP x ø 4 x 50 mm doteky 2 x prodloužení L = 30 mm M4-M4 keramika 1 x prodloužení L = 50 mm M4-M4 keramika 1 x prodloužení L = 100 mm M4-M4 keramika 1 x připojení pro doteky M4 1 x příčník pro doteky M4 2 x nářadí pro doteky (pro montáž/demontáž doteků M4) 1 x šestihranný klíč, jmenovitý průměr: 1,5 1 x osvědčení o zkoušce 1 x návod pro obsluhu 1 x upínací jednotka pro Legex serie 37

38 Speciální příslušenství pro MPP-310Q/MPP-310 Speciální příslušenství pro MPP 100/MPP-300Q/MPP-300 Rozměry Měřicí rozsah SMS Systém MRS pro upínání snímacích systémů SCR ø 50 ø Měřicí rozsah SMS 90 MPP-300Q sada Obj.č.: 06ABU500 1 x SCR6 výměnný systém doteků 4 x upnutí snímacího systému 3 x upnutí snímače 1 x adaptérová deska 3 x ø 4 x 20 mm doteky 3 x M4 adaptéry 1 x ø 10 kalibrační koule

39 39

40 SurfaceMeasure 606 Vysoká přesnost Vysokorychlostní bezkontaktní měření Skenovací měření různých povrchů Ideální pro kontrolu, reverzní inženýrství Ideální pro kontroly volného tvaru a zpětné inženýrství Proměňte svůj SMS na multisenzorové zařízení Specifikace Max. šířka skenování Rozsah měření 60 mm 60 mm 0.06 mm Pracovní vzdálenost 93 mm Chyba kontroly 12 μm [1 / Koule] Třída laseru EN / IEC Třída 2 [EN / IEC (2007)] Připojení Automatické Obj. č. 02AQH mm 60 mm SurfaceMeasure interface jednotka obj.č.: 02AQH150

41 Bezkontaktní vysokorychlostní řádková laserová sonda ACR3 Výměnný rack se zdrojem Obj.č.: RA ,3 81,3 70 Střed měřicího rozsahu: Pracovní vzdálenost: m kabel Obj.č.: RA m kabel Obj.č.: RA m kabel Obj.č.: RA MSURF-I MSURF-S Barevná mapa chyb Může být spuštěn z MCOSMOS 41

42 CF20 Pomocí souřadnicového měřicího stroje jako velký mikroskop CF20 je středicí mikroskop speciálně konstruovaný pro měření malých otvorů, kontury nebo jiných detailů, spolu s pružnými vzorky, které se obtížně měří kontaktním snímačem. CF20 umožňuje prakticky změnit váš souřadnicový měřicí stroj na velký mikroskop. Speciální příslušenství pro různé možnostmi vyhodnocování Objektivy s různými úrovněmi zvětšení a nitkovými kříži pro porovnávání tvaru, pro fl exibilní přizpůsobení se různé velikosti a tvarům obrobků které mají být analyzovány, nebo měřeny. Rozměry CF20 s upnutým monokulárním tubusem Okulár ø 14 mm Monokulár 211 mm mm 50 mm 51 mm CF20 hlavní jednotka Objektiv (zvláštní příslušenství) 22.5 mm Osvětlovací jednotka

43 CF20 Série 375 Sady D Binokulár 10X D Duální okulár 10X D Okulár s otočným nitkovým křížem 43

44 CF 20 Zvláštní příslušenství Obj.č Okulár 10X Obj.č Okulár 10X Vzdálenost zornic mm Obj.č Měření úhlu Okulár 10X Otočení: 360º Přírůstky: pravítko 1º, nonius 5 Obj.č Duální okulár 10X Obj.č CF20 hlavní jednotka Obj.č C-Mount adaptér (Adaptér pro CCD kameru) Obj.č Eyepiece with rotating graticule (can only be used with 3X objective lenses) 1X 2X 3X 5X 10X Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č. 02AKD500 Transformátor (nastavitelný) Obj.č Zdroj svìtla (koaxiální) Sada obsahuje CF20 hlavní jednotka Okulár 10X Binokulár 10X Okulár pro měření úhlu 10X Duální okulár 10X Okulár s otočným nitkovým křížem 02AKD500 Transformátor Zdroj světla Obj.č D Obj.č D Obj.č D Obj.č D Obj.č D Objektivy nejsou součástí sady.

45 CF20 ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ CF20 ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ Objektivy Objektiv Obj.č. Pracovní vzdálenost mm Obrazové pole ø mm Zvětšení 1 x ,0 10 x 2 x ,0 20 x 3 x ,3 30 x 5 x ,4 50 x 10 x ,2 100 Okuláry s integrovaným rastrem Technické specifikace Zvětšení: 10 x Obrazové pole: Ø 22 mm Typ A Typ B Typ C Typ D Volitelné zdroje světla Optická vlákna kroužek osvětlení Obj.č.: CED Optická vlákna, dvojitý základní osvětlovací kroužek Obj.č.: CED 45

46 Optická sonda QVP Optický měřicí systém pro souřadnicové měřicí stroje QVP efektivně opatří mikro geometrické tvary, které nelze měřit pomocí dotekové měřicí hlavy, spolu s pružnými tvary, které se snadno deformují na základě použití měřicí síly. I když metody mikroskopického měření pomocí upnutého středicího mikroskopu na souřadnicovém měřicím stroji jsou používány od doby kdy souřadnicové měřicí stroje byly ještě v dětském stadiu, mají nevýhodu, že určení polohy je závislé na oku operátora, což pak může vést k chybám měření. QVP je optická měřicí hlava navržena speciálně pro souřadnicové měřicí stroje. Je založena na nejmodernější inovativní Mitutoyo měřicí technice a umožňuje automatické optické měření pomocí souřadnicového měřicího stroje. Příklad měření: Deska plošných spojů MRS a ACR3 výměnný systém Automatická detekce hran obrobků Zpracování obrazu v souvislosti s technologií měření souřadnic pomocí optického měření: potřebné funkce softwaru pro určení kontury obrobku, jsou tzv. nástroje detekce hran. Ty jsou poskytovány software VISION PAK, který je dodáván s QVP. VISION PAK je plně integrovaný MCOSMOS programový modul, který umožňuje bezkontaktní měření bodů pro geometrické vyhodnocení v GEOPAK. QVP je vybavena 2 standardními vysoce výkonnými bílými LED, jako zdroj světla. Koaxiální a prstencový zdroj světla. Ty mohou být optimálně upraveny ve 100 fázích, v software, pro příslušné měřicí úlohy a uloženy pro sériová měření. QVP-A lze vyměnit automaticky, např. za dotekové měřicí hlavy, na CNC souřadnicovém měřicím stroji, pomocí výměnného systému (ACR1/ACR3), tak se promění souřadnicový měřicí stroj v tzv. multisenzorové měřicí zařízení. Technické specifikace optické sondy QVP QVP hlavní jed. Objektivy QVP I/F BOX CCD kamera 1/3 " (S/W) Optické zvětšení 0,375X Funkce osvětlení Koaxiální světlo Bílé LED osvětlení (integrované): ztrátový výkon max. 5 W Prstencové světlo Bílé LED osvětlení: ztrátový výkon max. 10 W Hmotnost QVP-A: 310 g, = QVP-S: 385 g Optické zvětšení 0,375X 1,125X 1,375X 3,75X Viditelná plocha (mm) 9,6 x 12,8 3,2 x 4,3 1,9 x 2,6 1 x 1,3 Pracovní vzdálenost (mm) Zvětšení 1 x zvl. přl. 3 x standard 5 x zvl. přl. 10 x zvl. přl. Numerická apertura (N.A.) 0,03 0,09 0,13 0,21 Hloubka ostrosti (μm) ± ,3 6,2 Hmotnost 100 g 55 g 75 g 125 g Síťové napětí Frekvence Příkon Hmotnost AC V 50/60 Hz 45 W 3800 g Měřicí hlava pro kotrolery Obj. č. Rozsah dodávky QVP- A s automatickým upnutím UC Měřicí hlava UC QVP Infacebox, kabel, a digitalizační karta objektivu 3x QVP-S s upínací stopkou UC VISIONPAK (integrovaný v MCOSMOS) UC

47 OPTICKÁ SONDA QVP OPTICKÁ SONDA QVP Rozměry Zvláštní příslušenství ø70 ø70 Objektiv ML 1X Obj.č.: Objektiv ML 5X Obj.č.: Objektiv ML 10X Obj.č.: ø ø 13,99 Kalibrační šablona Tento kalibrační normál se používá pro defi nování neshody údajů optické měřicí hlavy na kontaktní měřicí hlavy. Obj.č.: 02AQC Kalibrační normál Pro stanovení velikosti pixelu Obj.č.: 02AKN Working distance77 QVP-A (with auto joint flange) QVP-S (with stem) VISIONPAK Software pro řízení optické měřicí hlavy Nástroj automatického jasu Řídí nastavení jasu při opakovaném provozu. Nástroj dvojitého rozsahu kontrastu Automaticky řídí nastavení světla pro dosažení co nejlepšího kontrastu na hraně. Nástroj bod Detekce jediného bodu na hraně, na kterou ukazuje šipka. Nástroj ručně Detekce jakékoliv pozice kliknutím myší. Nástroj pole Vícebodové měření na čáře, na hraně uvnitř pole. Nástroj těžiště Detekce těžiště v jakékoli podobě. Nástroj kruh Vícebodové měření na kruhové hraně. Stejně jak je tomu také v případě nástroje pole, nástroj kruh může také zachytit data očištěná od otřepů a prachu. Nástroj sledování hrany Detekce hrany pomocí automatického sledování neznámé geometrie jednoduchým zadáním počátečního bodu a intervalu měření. 47
