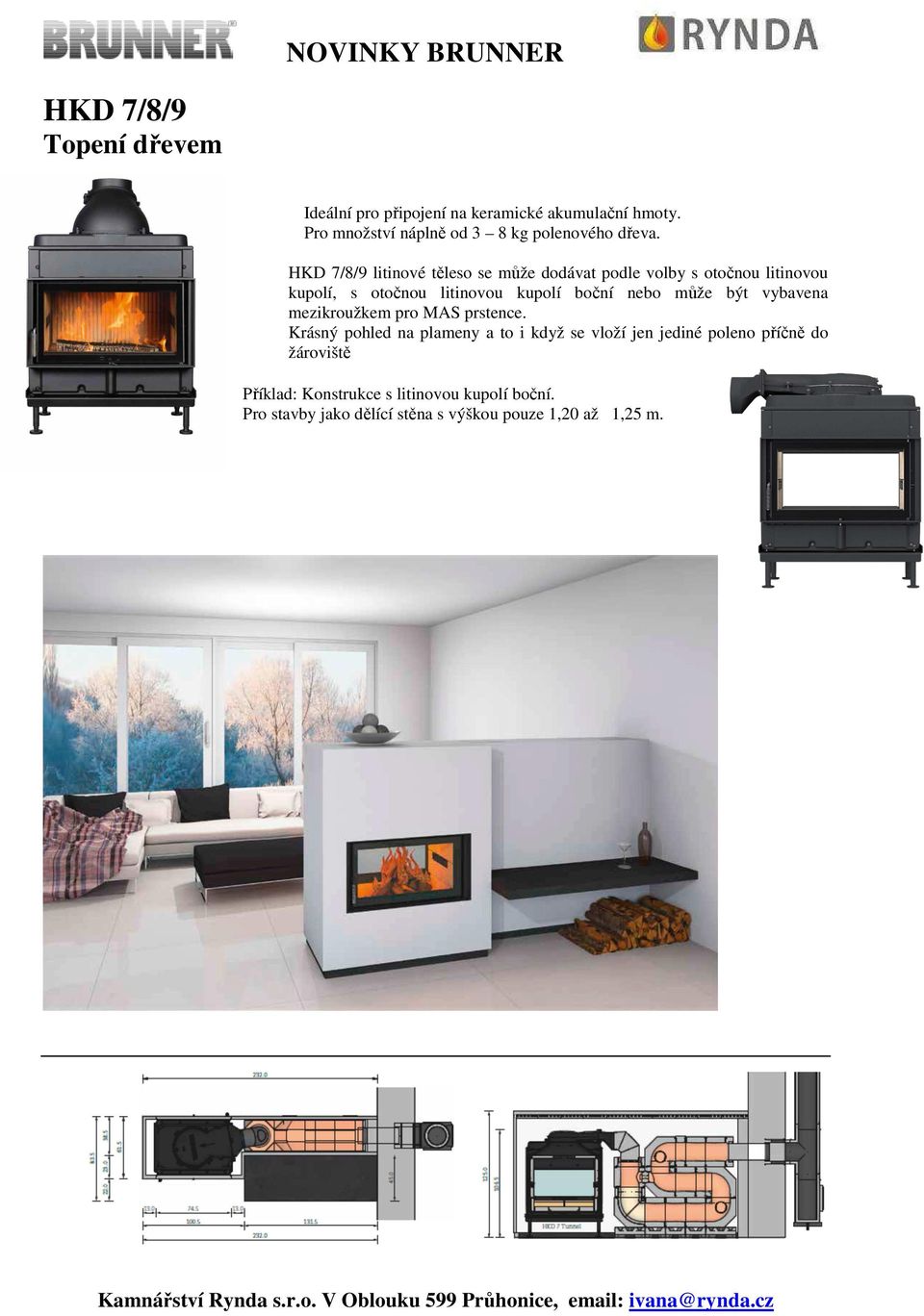

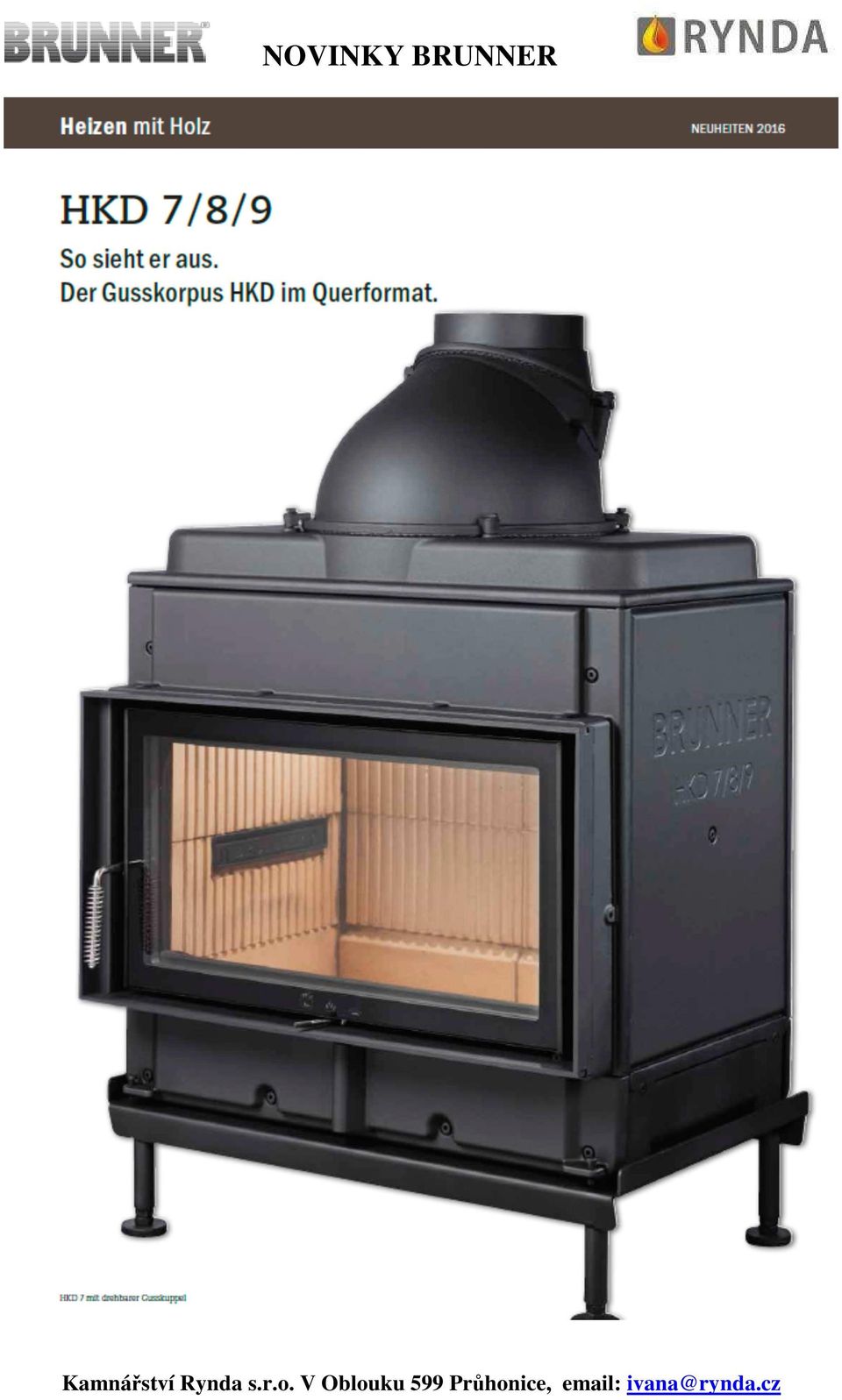

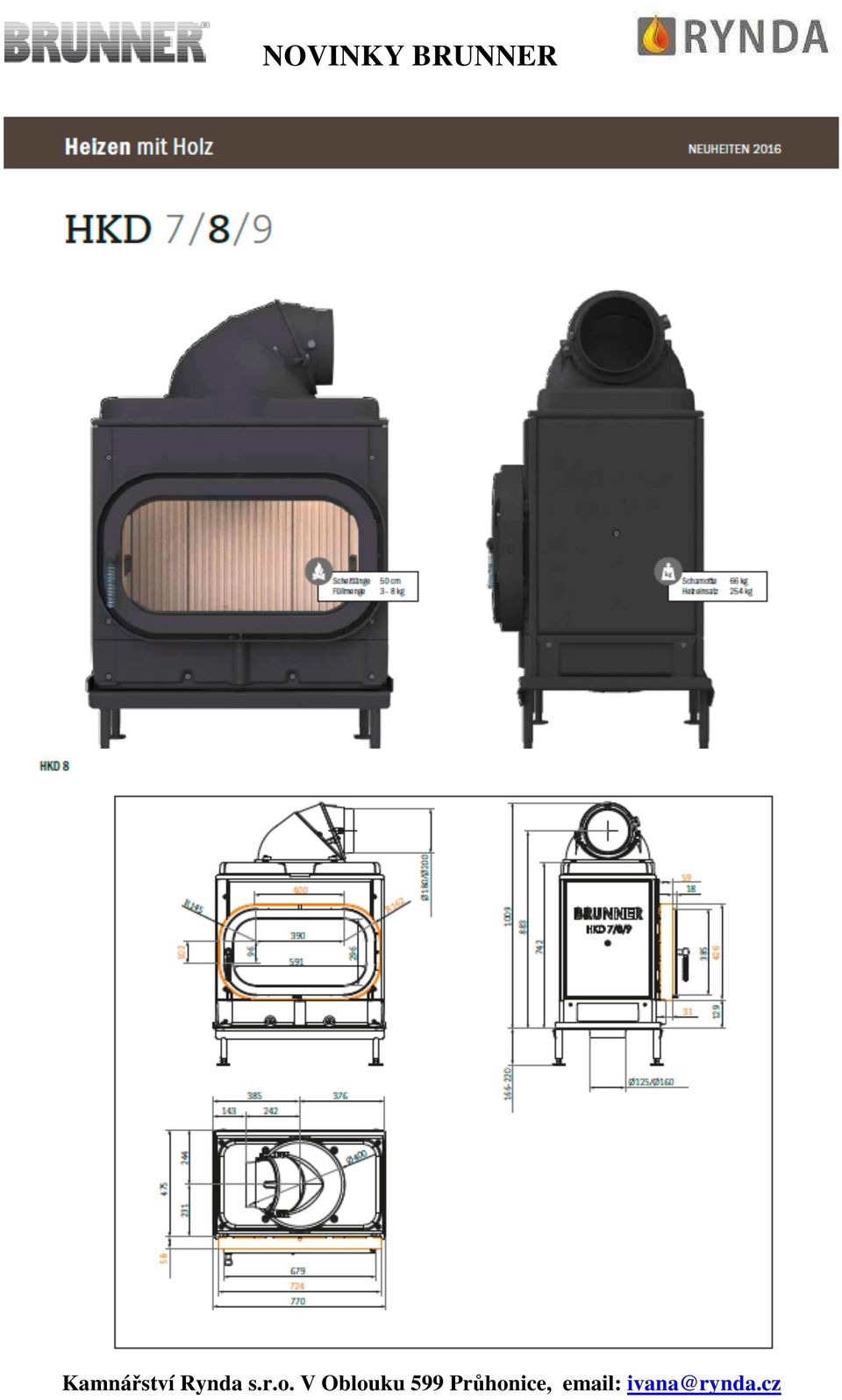

4 HKD 7/8/9 Topení dřevem Ideální pro připojení na keramické akumulační hmoty. Pro množství náplně od 3 8 kg polenového dřeva. HKD 7/8/9 litinové těleso se může dodávat podle volby s otočnou litinovou kupolí, s otočnou litinovou kupolí boční nebo může být vybavena mezikroužkem pro MAS prstence. Krásný pohled na plameny a to i když se vloží jen jediné poleno příčně do žároviště Příklad: Konstrukce s litinovou kupolí boční. Pro stavby jako dělící stěna s výškou pouze 1,20 až 1,25 m.

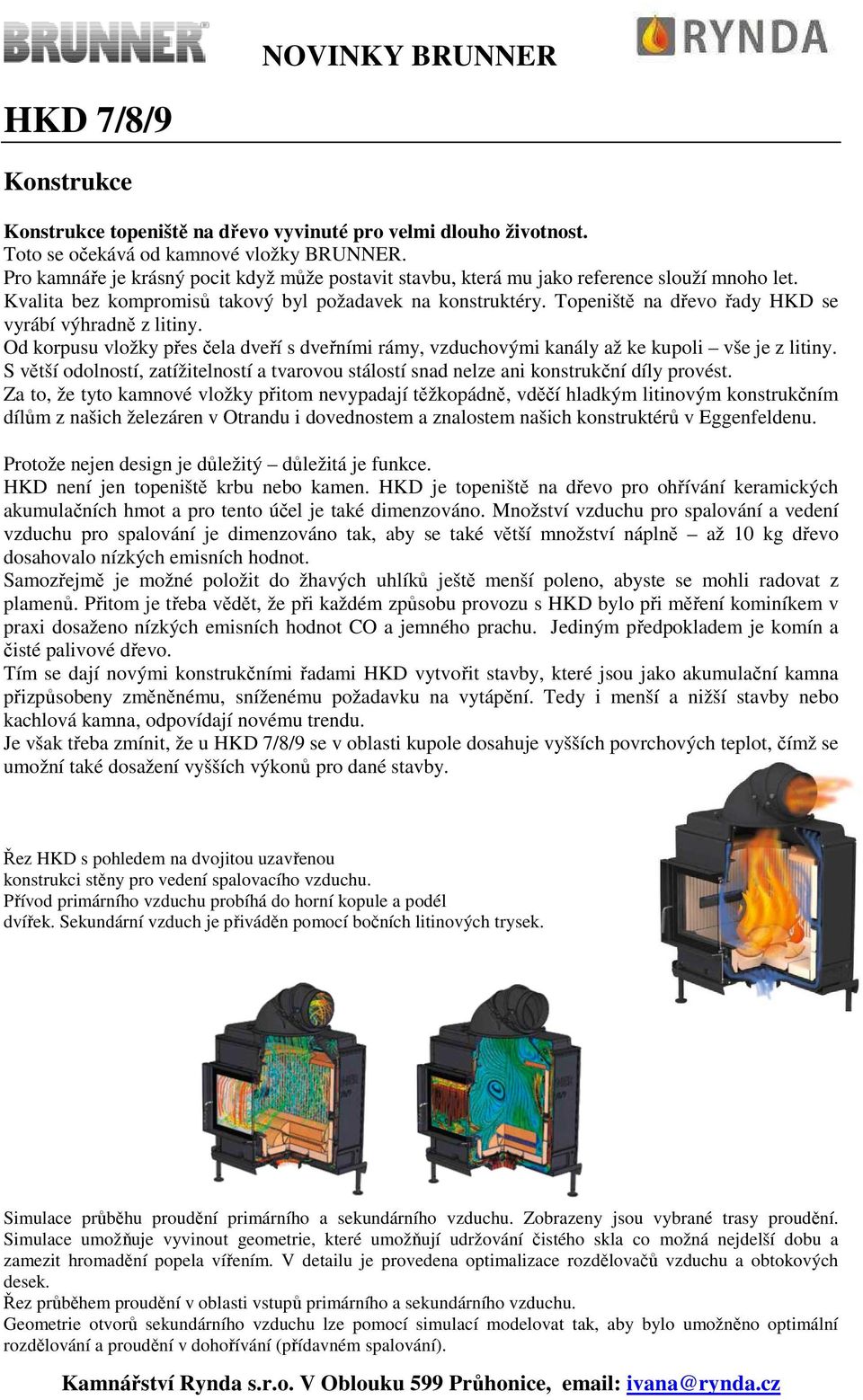

5 HKD 7/8/9 Konstrukce Konstrukce topeniště na dřevo vyvinuté pro velmi dlouho životnost. Toto se očekává od kamnové vložky BRUNNER. Pro kamnáře je krásný pocit když může postavit stavbu, která mu jako reference slouží mnoho let. Kvalita bez kompromisů takový byl požadavek na konstruktéry. Topeniště na dřevo řady HKD se vyrábí výhradně z litiny. Od korpusu vložky přes čela dveří s dveřními rámy, vzduchovými kanály až ke kupoli vše je z litiny. S větší odolností, zatížitelností a tvarovou stálostí snad nelze ani konstrukční díly provést. Za to, že tyto kamnové vložky přitom nevypadají těžkopádně, vděčí hladkým litinovým konstrukčním dílům z našich železáren v Otrandu i dovednostem a znalostem našich konstruktérů v Eggenfeldenu. Protože nejen design je důležitý důležitá je funkce. HKD není jen topeniště krbu nebo kamen. HKD je topeniště na dřevo pro ohřívání keramických akumulačních hmot a pro tento účel je také dimenzováno. Množství vzduchu pro spalování a vedení vzduchu pro spalování je dimenzováno tak, aby se také větší množství náplně až 10 kg dřevo dosahovalo nízkých emisních hodnot. Samozřejmě je možné položit do žhavých uhlíků ještě menší poleno, abyste se mohli radovat z plamenů. Přitom je třeba vědět, že při každém způsobu provozu s HKD bylo při měření kominíkem v praxi dosaženo nízkých emisních hodnot CO a jemného prachu. Jediným předpokladem je komín a čisté palivové dřevo. Tím se dají novými konstrukčními řadami HKD vytvořit stavby, které jsou jako akumulační kamna přizpůsobeny změněnému, sníženému požadavku na vytápění. Tedy i menší a nižší stavby nebo kachlová kamna, odpovídají novému trendu. Je však třeba zmínit, že u HKD 7/8/9 se v oblasti kupole dosahuje vyšších povrchových teplot, čímž se umožní také dosažení vyšších výkonů pro dané stavby. Řez HKD s pohledem na dvojitou uzavřenou konstrukci stěny pro vedení spalovacího vzduchu. Přívod primárního vzduchu probíhá do horní kopule a podél dvířek. Sekundární vzduch je přiváděn pomocí bočních litinových trysek. Simulace průběhu proudění primárního a sekundárního vzduchu. Zobrazeny jsou vybrané trasy proudění. Simulace umožňuje vyvinout geometrie, které umožňují udržování čistého skla co možná nejdelší dobu a zamezit hromadění popela vířením. V detailu je provedena optimalizace rozdělovačů vzduchu a obtokových desek. Řez průběhem proudění v oblasti vstupů primárního a sekundárního vzduchu. Geometrie otvorů sekundárního vzduchu lze pomocí simulací modelovat tak, aby bylo umožněno optimální rozdělování a proudění v dohořívání (přídavném spalování).

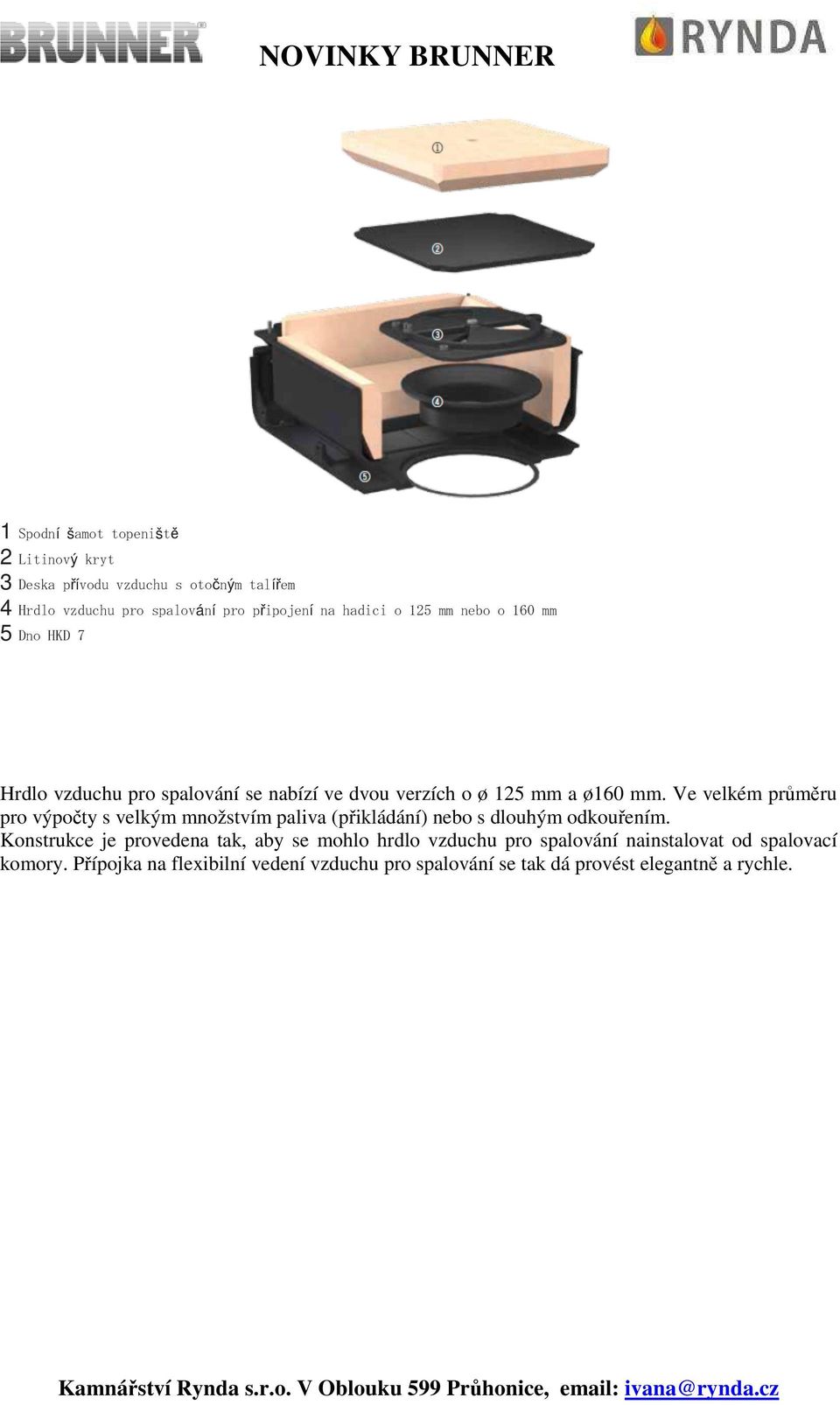

6 1 Spodní šamot topeniště 2 Litinový kryt 3 Deska přívodu vzduchu s otočným talířem 4 Hrdlo vzduchu pro spalování pro připojení na hadici o 125 mm nebo o 160 mm 5 Dno HKD 7 Hrdlo vzduchu pro spalování se nabízí ve dvou verzích o ø 125 mm a ø160 mm. Ve velkém průměru pro výpočty s velkým množstvím paliva (přikládání) nebo s dlouhým odkouřením. Konstrukce je provedena tak, aby se mohlo hrdlo vzduchu pro spalování nainstalovat od spalovací komory. Přípojka na flexibilní vedení vzduchu pro spalování se tak dá provést elegantně a rychle.

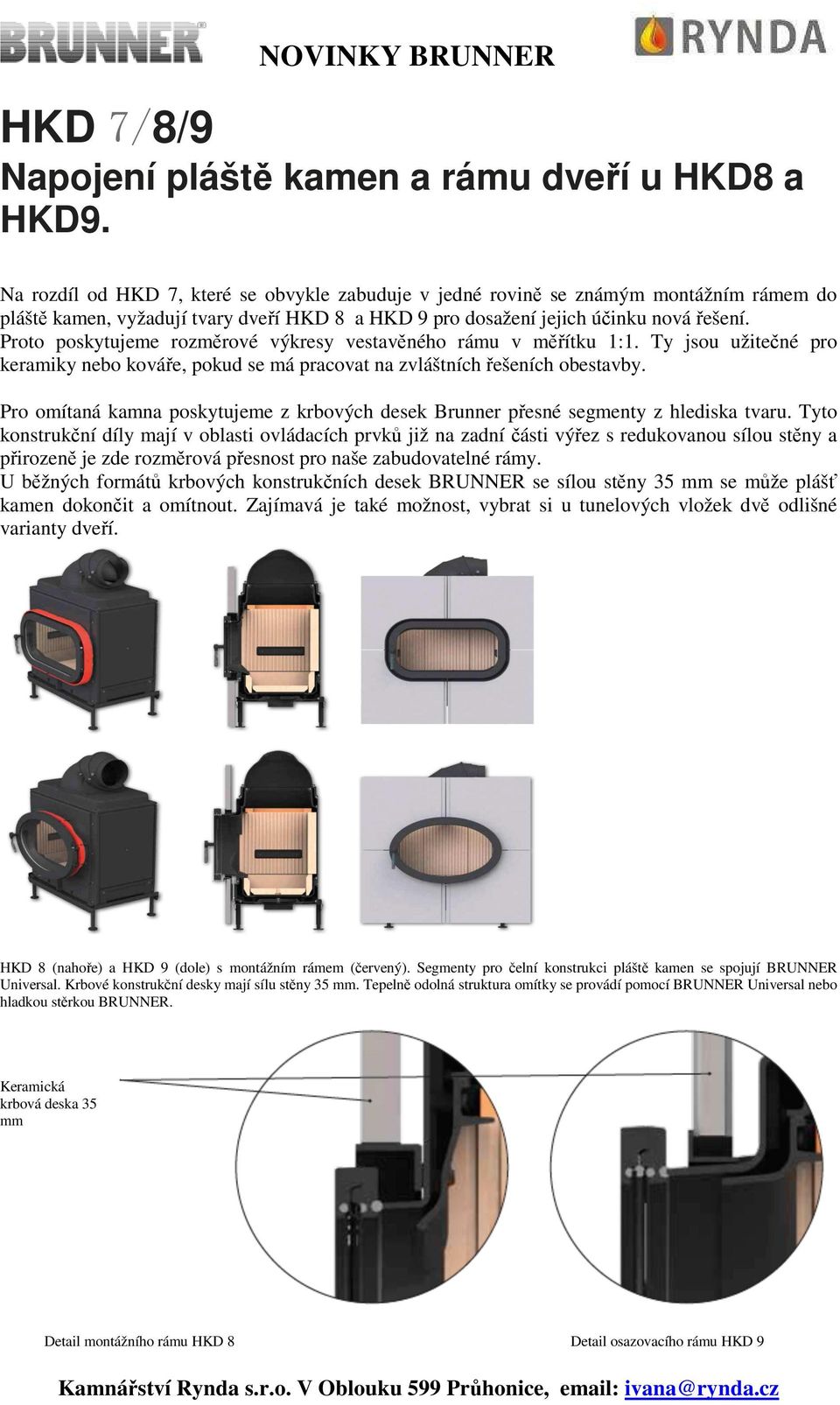

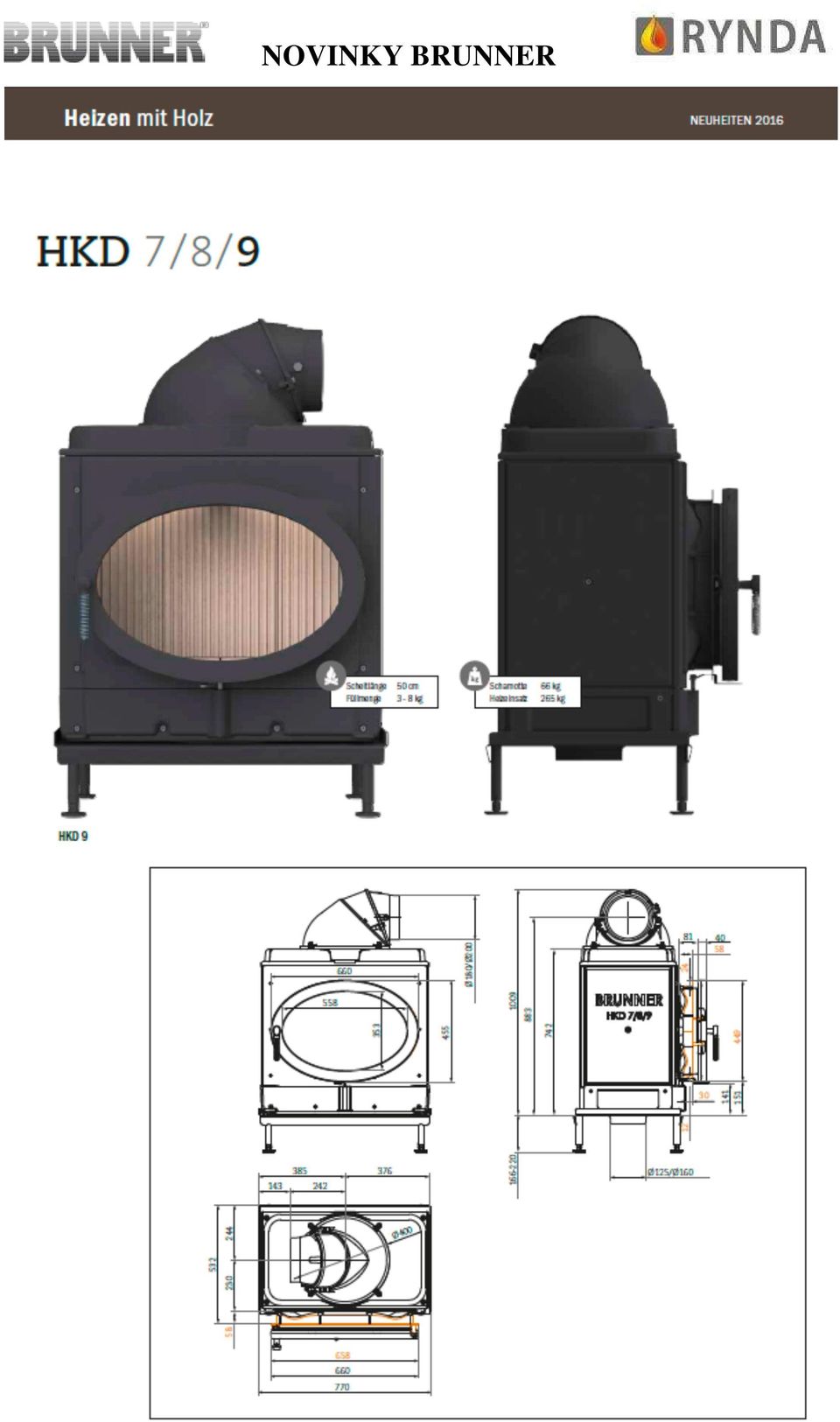

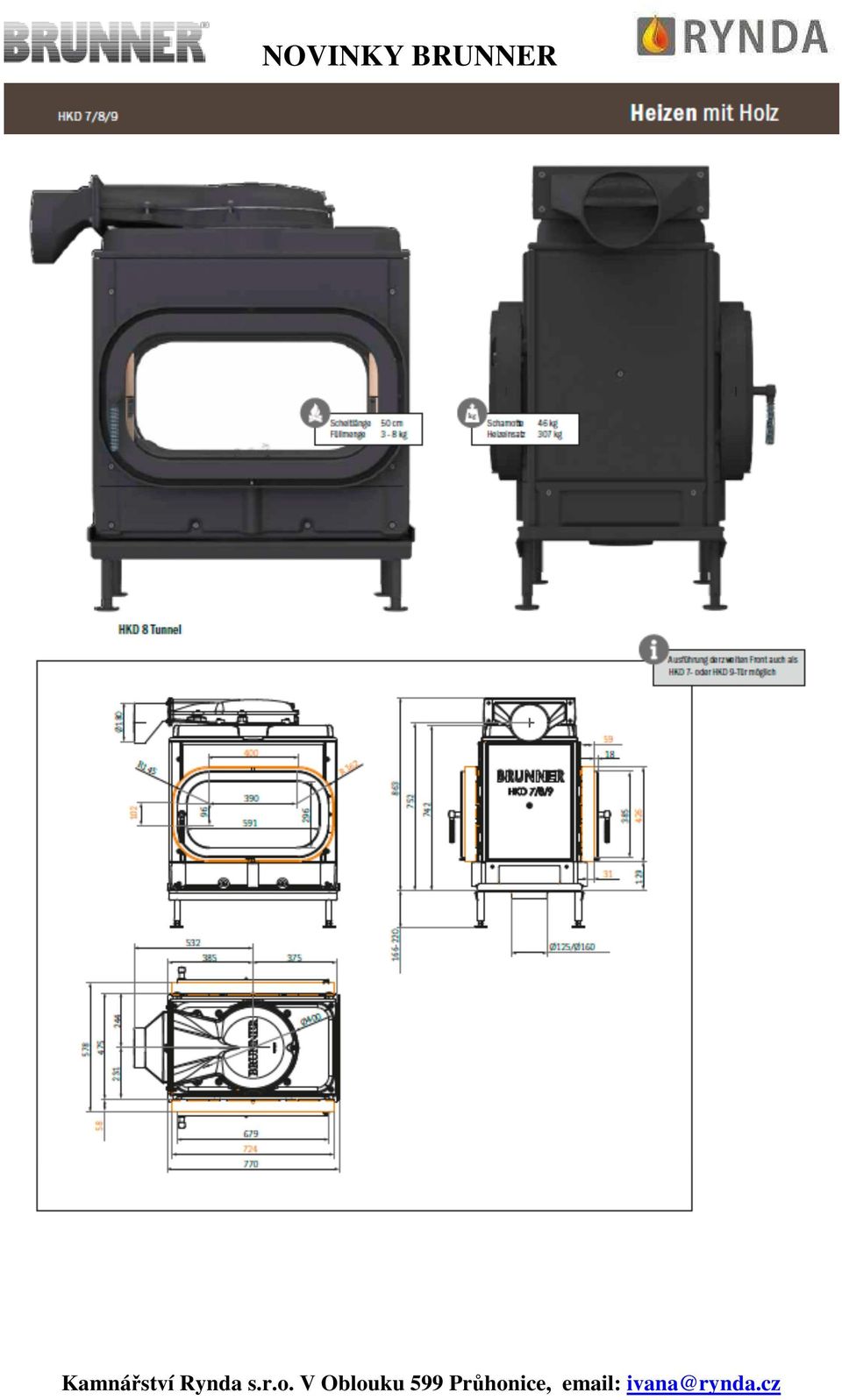

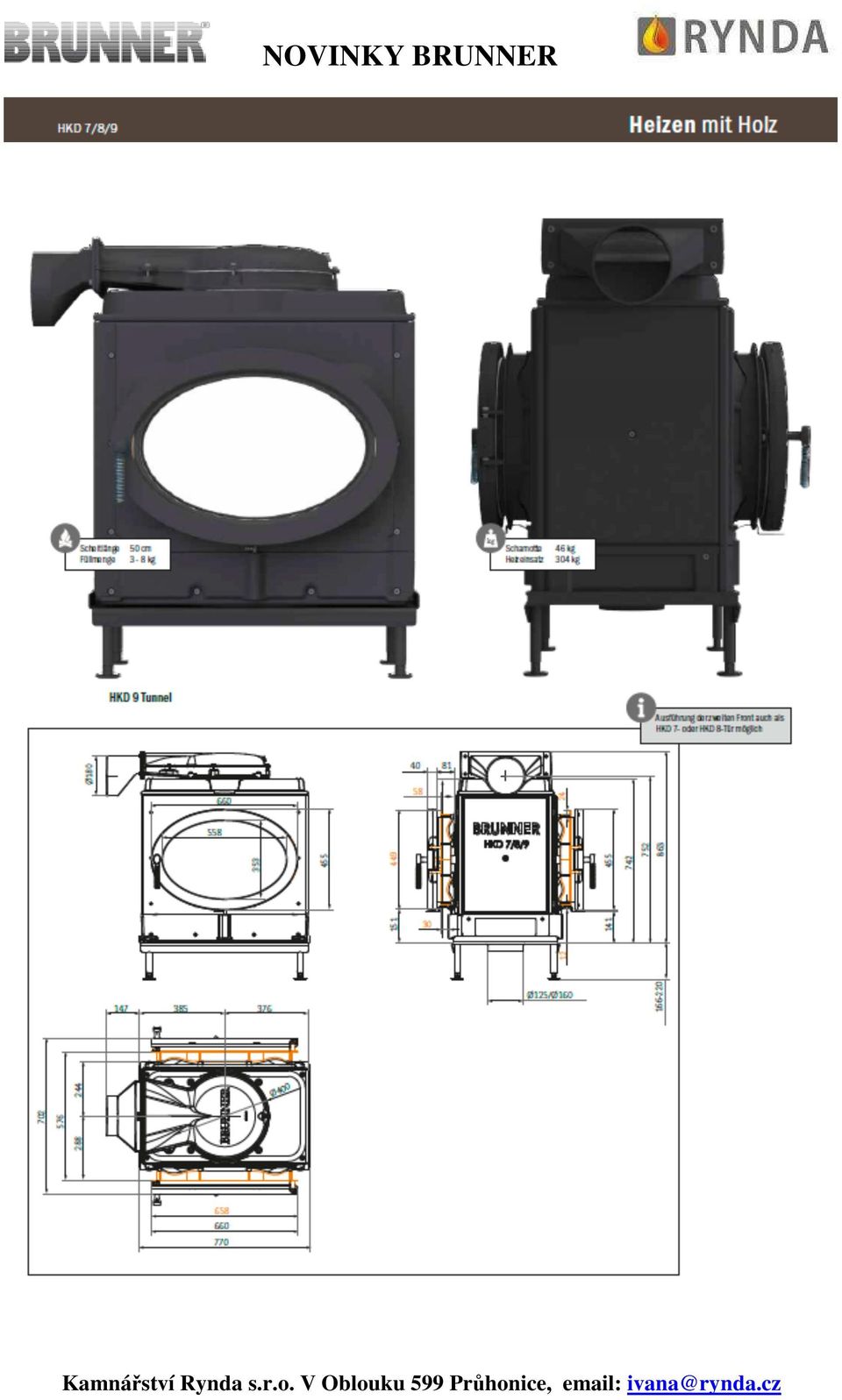

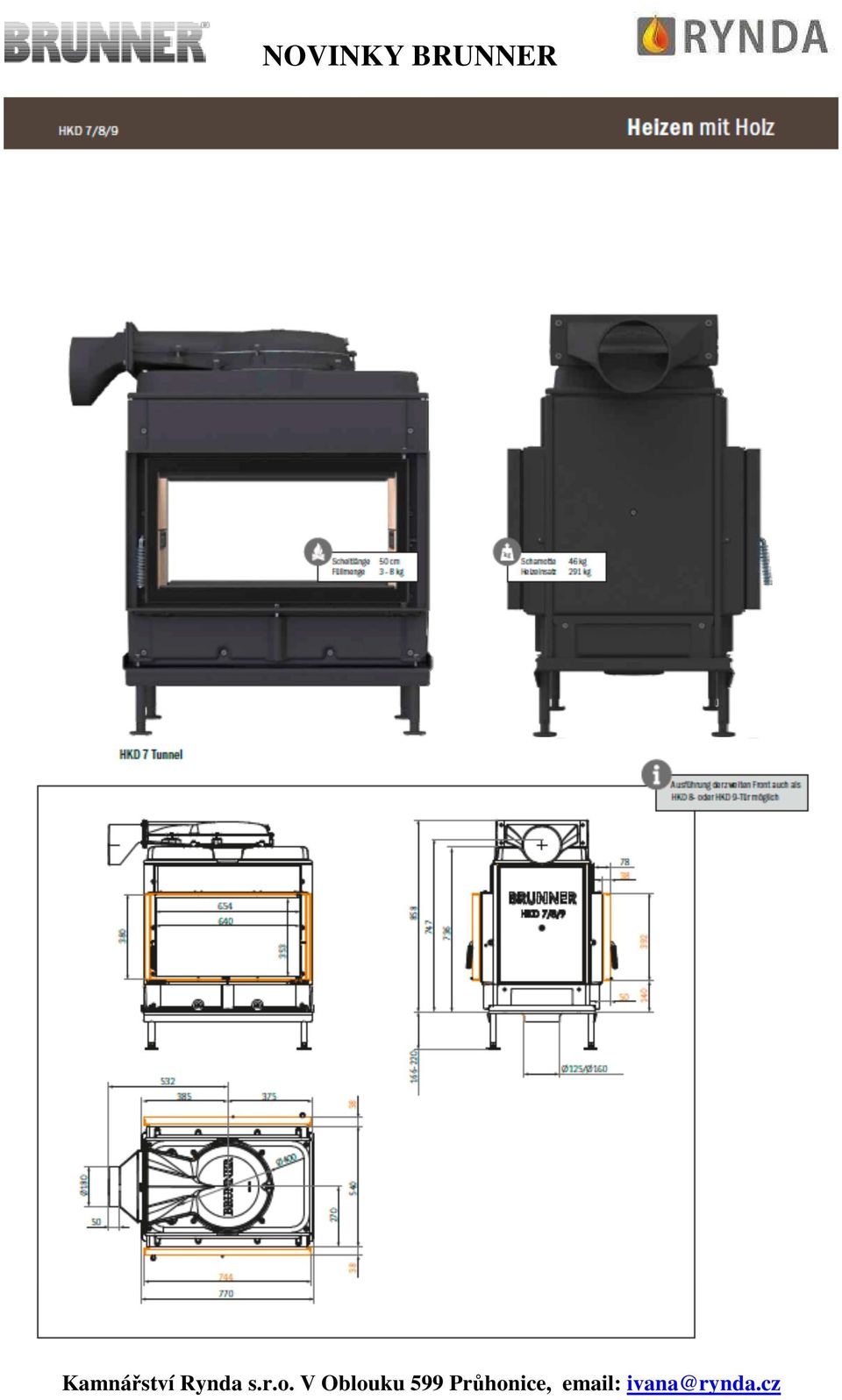

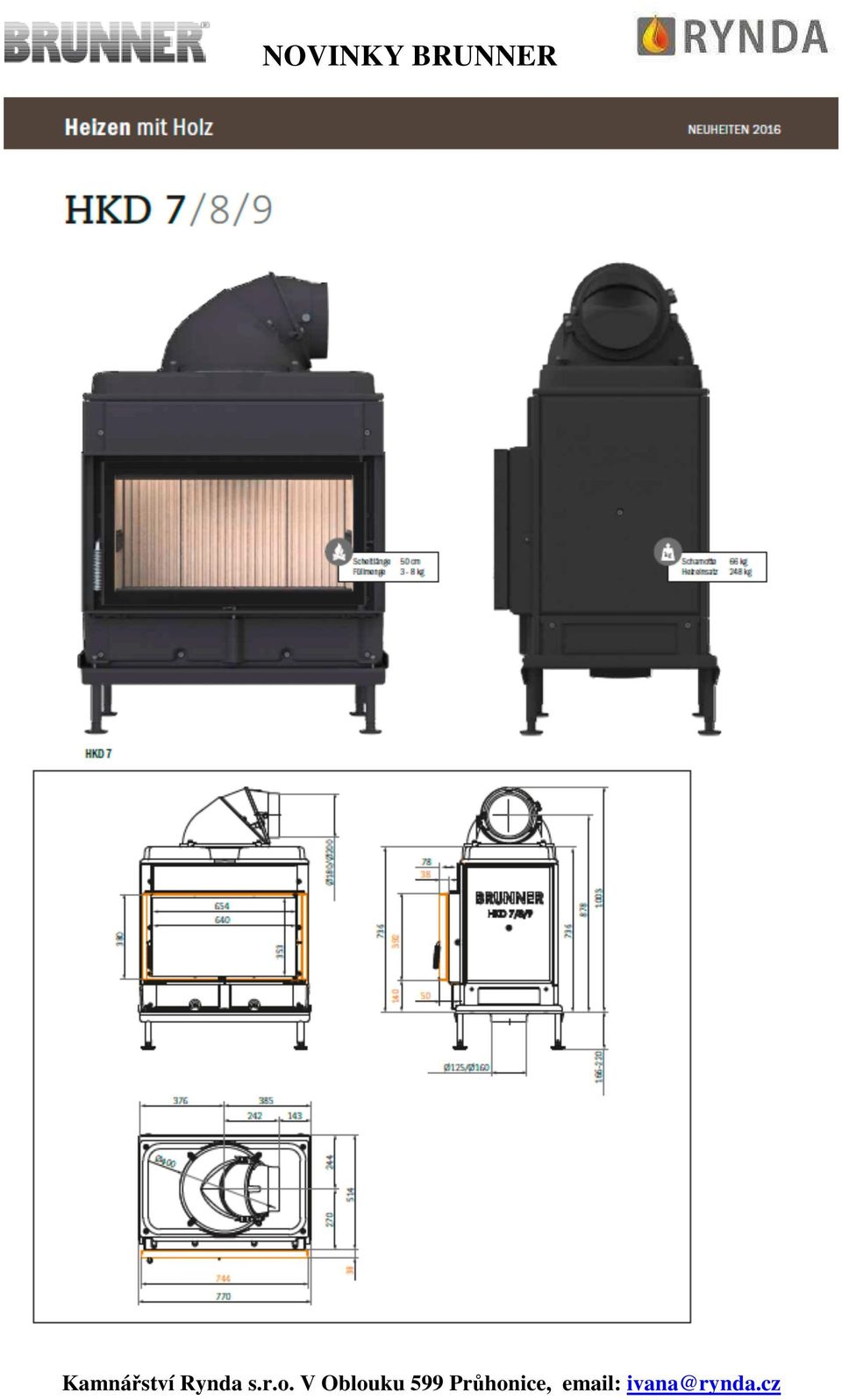

7 HKD 7/8/9 Napojení pláště kamen a rámu dveří u HKD8 a HKD9. Na rozdíl od HKD 7, které se obvykle zabuduje v jedné rovině se známým montážním rámem do pláště kamen, vyžadují tvary dveří HKD 8 a HKD 9 pro dosažení jejich účinku nová řešení. Proto poskytujeme rozměrové výkresy vestavěného rámu v měřítku 1:1. Ty jsou užitečné pro keramiky nebo kováře, pokud se má pracovat na zvláštních řešeních obestavby. Pro omítaná kamna poskytujeme z krbových desek Brunner přesné segmenty z hlediska tvaru. Tyto konstrukční díly mají v oblasti ovládacích prvků již na zadní části výřez s redukovanou sílou stěny a přirozeně je zde rozměrová přesnost pro naše zabudovatelné rámy. U běžných formátů krbových konstrukčních desek BRUNNER se sílou stěny 35 mm se může plášť kamen dokončit a omítnout. Zajímavá je také možnost, vybrat si u tunelových vložek dvě odlišné varianty dveří. HKD 8 (nahoře) a HKD 9 (dole) s montážním rámem (červený). Segmenty pro čelní konstrukci pláště kamen se spojují BRUNNER Universal. Krbové konstrukční desky mají sílu stěny 35 mm. Tepelně odolná struktura omítky se provádí pomocí BRUNNER Universal nebo hladkou stěrkou BRUNNER. Keramická krbová deska 35 mm Detail montážního rámu HKD 8 Detail osazovacího rámu HKD 9
