1 S Í T O T I S K

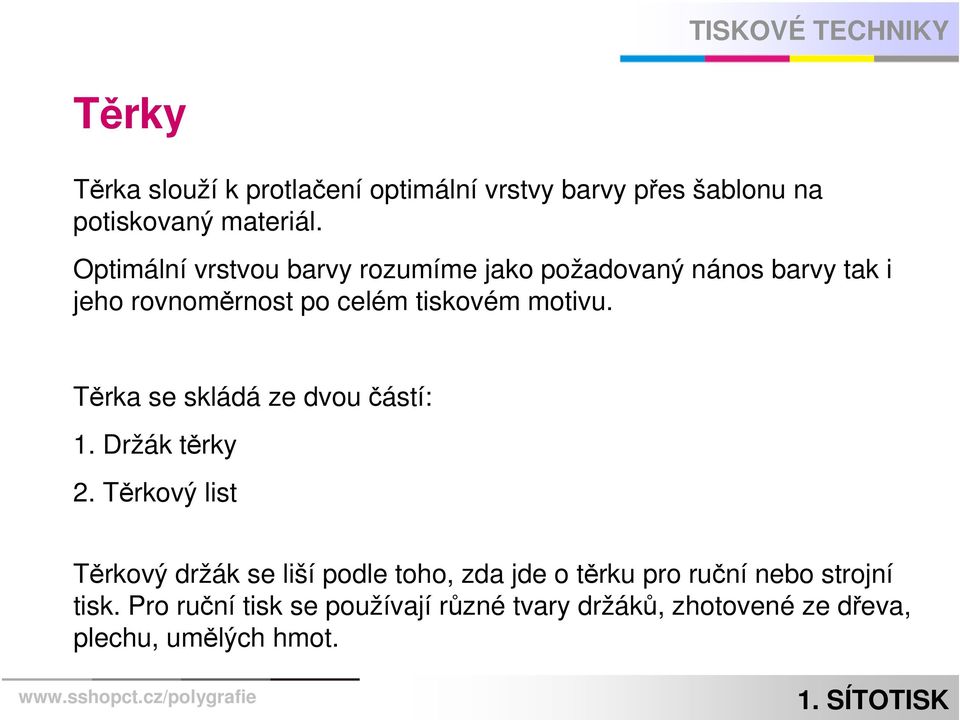

2 Těrky Těrka slouží k protlačení optimální vrstvy barvy přes šablonu na potiskovaný materiál. Optimální vrstvou barvy rozumíme jako požadovaný nános barvy tak i jeho rovnoměrnost po celém tiskovém motivu. Těrka se skládá ze dvou částí: 1. Držák těrky 2. Těrkový list Těrkový držák se liší podle toho, zda jde o těrku pro ruční nebo strojní tisk. Pro ruční tisk se používají různé tvary držáků, zhotovené ze dřeva, plechu, umělých hmot.

3 Držák těrky musí splnit tyto požadavky: držák musí být tuhý a rovný držák musí spolehlivě sevřít po celé délce těrkový list držák má být opřen v dlani, nikoli jen na prstech tvar má být takový, aby bylo možné upnutí do brousícího stroje Strojní těrky jsou uzpůsobeny k upnutí do stroje pomocí rychloupínacích svěrek.

4 Strojní systémy prošly dlouhým vývojem. Používaly se těrkové listy a držáky různých tvarů, různě broušené, šípové, zkosené, půlkruhové apod. Tyto těrky většinou sloužily při jednom průchodu k tisku a při zpětném chodu k přesunu barvové náplně zpět na okraj síta při současném naplnění šablony. V současné době se všeobecně tiskne téměř výhradně pravoúhlým profilem s vlečenou hranou, tj. těrkového listu obdélníkového průřezu, skloněného v úhlu na vodorovné polohy. V takovém uspořádání se pak těrka používá výhradně k tisku, kdežto k přesunutí náplně barvy na sítu se používá při zpětném chodu stroje tzv. předtěrka, která bývá kovová a nestlačuje síto. Pravoúhlý profil se snadno brousí a má po obrácení k dispozici dvě hrany pro tisk. Šípové a zkosené profily se používají již jen tehdy, je li pro tisk málo místa (CD, přepravky na lahve, keramické výrobky). Půlkruhové profily jsou zase vhodné pro nanášení tlustých vrstev, bez požadavku ostrých kontur, např. při nánosu lepidel z prázdných sít, tisku textilu průtiskem (třepetalky), nánosu fotoresistů a fotocitlivých nepájivých masek v ploše apod.

5 Používané profily těrkových listů

6 Jako materiál pro těrky se používá dnes téměř výhradně polyuretanový elastomer. Elastomer je materiál, který je schopen se deformovat již malou silou nejméně o 100% své původní délky a po uvolnění síly se rychle vrací do téměř původního stavu. Těrkové materiály dále ještě rozdělujeme dle tvrdosti. Tvrdost udáváme v jednotkách Shore (Sh). Pro sítotisk používáme těrky o tvrdosti Sh.

7 Někteří výrobci pak ještě označují těrky barevně dle jejich tvrdosti: 55 Sh - žlutá 65 Sh -červená 75 Sh - zelená 85 Sh - modrá 95 Sh bílá Na trhu je však řada materiálů, které jsou barveny také jinak, např. černě anebo jsou v přírodní barvě pro všechny tvrdosti (např. MIRILAN), proto na uvedené zabarvení nelze úplně spoléhat. Speciálními typy těrkových listů jsou těrkové materiály vícevrstvé (TRIPLEX) nebo kombinované, známým je také laminátový systém RKS. Účelem všech těchto konstrukcí je učinit těrkový list tuhý proti změně úhlu sklonu, když se mění síla přítlaku (svislá síla na těrku proti tiskové formě).

8 Měkčí těrky jsou vhodné pro potisk plochých materiálů nebo lazurové barvy nebo potisk textilu, tvrdší těrky jsou vhodné pro rastrový nebo negativní tisk. Při tisku větších nákladů především syntetickými nebo UV barvami může postupně dojít k deformaci nebo prohnutí těrky. To negativně ovlivňuje kvalitu tisku. Proto existují speciální vysoce odolné těrky. RKS těrka jejímž základem je plastový proužek odolný vůči ředidlům, na jehož konci je přilepen cca 1 cm široký proužek elastomeru Sendvičová konstrukce stabilní jádro, které má na obou stranách nalepeny měkké vrstvy.

9 Strojová těrka Ruční těrka s dřevd evěným držadlem Předtěrka Uchycení těrky a předtěrky ve stroji

10 Měkká 65 Sh Sendvičov ová těrka Středn edně tvrdá 75 Sh RKS těrkat Tvrdá 85 Sh

11 Těrky Broušení těrek Pro ostrý a přesný tisk je naprosto zásadním požadavkem geometricky naprosto rovná těrka s ostrou hranou. Každé zaoblení hrany má za následek změnu (zvýšení) množství barvy, která projde šablonou při jednom pohybu. Aby bylo možné tento požadavek splnit, je nutné těrky brousit. Jsou známy v zásadě tři základní způsoby broušení: broušení dlouhým pásem broušení kotoučem broušení oběžným pásem

12 Těrky Broušení těrek Pro broušení kaučukových těrek jsou použitelné všechny způsoby, avšak pro broušení polyuretanu, který je termoplastický, je prakticky použitelný jen způsob s oběžným pásem, kterým pracuje mimo jiné také brousící stroj SVECIA SSG 1350 MCS. Elastomer se v žádném případě nesmí ohřát. Brousíme proto postupně brusnými pásy různé zrnitosti a přidáváme do záběru cca po 0,1 mm. Čerstvě namontovaný těrkový list anebo list, poškozený při tisku vytržením hrany, nejprve orovnáme pásem zrnitosti 120, pak podle potřeby pásy zjemňujeme a konečný finiš má být proveden zrnitostíč. 400 s velmi malým přidáváním do záběru (0,05 mm). Výsledkem broušení musí být naprosto čistá hrana bez sebemenšího zoubku, ostrá a rovná.

13 Těrky Péče o těrky Těrky se musejí ukládat tak, aby se jejich hrany nepoškodily a nedeformovaly. Osvědčené je ukládání spolu s předtěrkami do polic na zdi. Při tisku musíme dbát, aby se do barvy nedostaly nečistoty, které by se mohly dostat na hranu těrky a vytrhnout ji. Elastomer je totiž při tisku exponován ředidly z barev a jeho pevnost se o něco sníží. Také tisk špatnými barvami s abrazivními pigmenty nebo agresívnímiředidly těrku velmi namáhají a zkrátí její životnost. Těrku bychom měli asi po dvou až třech hodinách tisku umýt a nechat regenerovat na vzduchu asi stejnou dobu, aby se mohla ředidla z těrkové hmoty odpařit.
