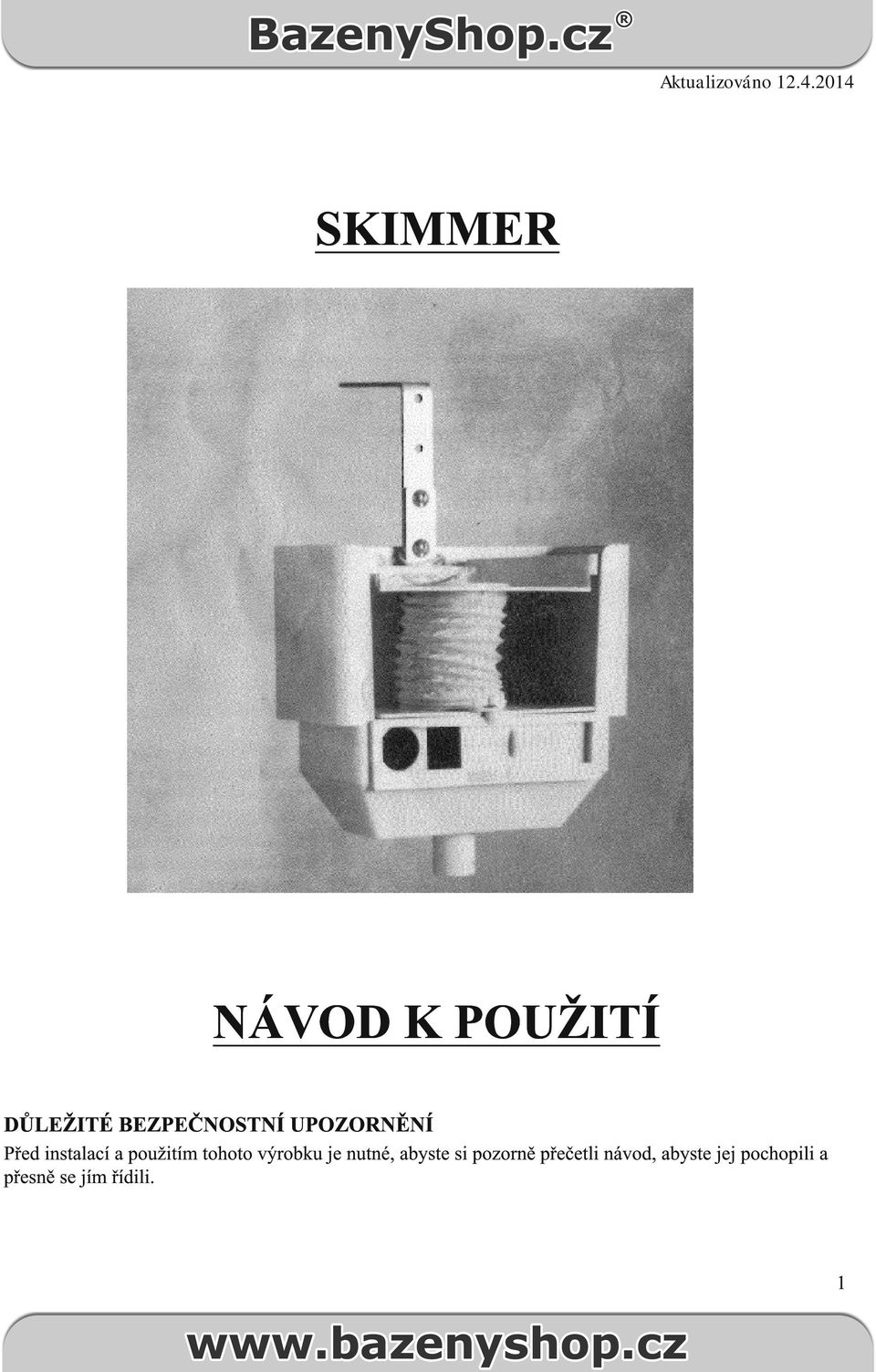

1 Aktualizováno SKIMMER NÁVOD K POUŽITÍ DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ Před instalací a použitím tohoto výrobku je nutné, abyste si pozorně přečetli návod, abyste jej pochopili a přesně se jím řídili. 1

2 Skimmer pomáhá udržovat Vaši vodu čistou a zadržuje v košíku nečistoty jako jsou listy nebo hmyz. Upozornění: 1) Nemanipulujte s filtrem, je-li zařízení v provozu. 2) Neplavte ani se nekoupejte poblíž skimmeru. Mohlo by to způsobit zranění nebo poškození na skimmeru. 3) Nedovolte nikomu sedět ani stát na skimmeru, hrozí zranění či poškození. Varování: 1) Abyste předešli úrazům způsobeným elektrickým proudem, vždy používejte připojení přes proudový chránič. 2) Při manipulaci s elektrickým zařízením vždy zkontrolujte, zda nestojíte v mokru nebo zda nehrozí namočení. 3) Nikdy neumisťujte elektrické zařízení tak, že by hrozil jeho pád do vody. Mohlo by dojít k ohrožení života a zdraví. Umístění skimmeru 1) Skimmer umístěte do prostoru, kde je zajištěn snadný přístup pro jeho údržbu. 2) Do místa, kde snadno připojíte hadice. 3) Měl by být umístěn tak, aby vítr vháněl nečistoty do skimmeru. 2

Varování: 1) Abyste předešli úrazům způsobeným elektrickým proudem, vždy používejte připojení přes proudový chránič.

3 PŘEHLED ČÁSTÍ Před sestavováním vašeho výrobku věnujte prosím několik minut prohlídce jednotlivých dílů a pochopte jejich vzájemnou funkci. 1 - kryt vysávacího otvoru 2- plovák 3- plováky 4- hadice 5 - kryt 6- košík 7- tělo skimmeru 8- matice 9 - čep pro uzavření těla skimmeru 10 - redukce pro vysávání 11- provázek k upevnění otvrou vysávání 12- horní upevnění 13- matky 14 - podložky 15 - šrouby 16 -spodní upevnění 3

1 - kryt vysávacího otvoru 2- plovák 3- plováky 4- hadice 5 - kryt 6- košík 7- tělo skimmeru 8- matice 9

4 SESTAVENÍ DŮLEŽITÉ: Skimmer je vhodný pro různé druhy bazénů, před montáží si nejprve důkladně prostudujte návod. Před montáží zkontrolujte, zda máte vodu v bazénu dostatečně napuštěnou (pod úroveň skimmeru a zpětné trysky). Vložte závěsnou část do zadní části těla skimmeru jako je to vyobrazeno na obrázku a to až do místa, kde narazíte na dvě zarážky. Tento držák je určen pro pevné připojení. Skimmer vložte do vody tak, aby byla horní část připevnění ve Vámi vybrané poloze. Plovák ve skimmeru by se měl nacházet přibližně 5cm pod horním tělesem sběrače. Otvory pro připevnění srovnejte do roviny a vyznačte si je za pomoci tužky. Vyndejte skimmer z bazénu. Za pomoci šroubů, podložek a matic připevněte horní a dolní držák tak, jak je naznačeno na obrázku. 4

Vložte závěsnou část do zadní části těla skimmeru jako je to vyobrazeno na obrázku a to až do místa, kde narazíte na dvě zarážky. Tento držák je určen pro pevné připojení.

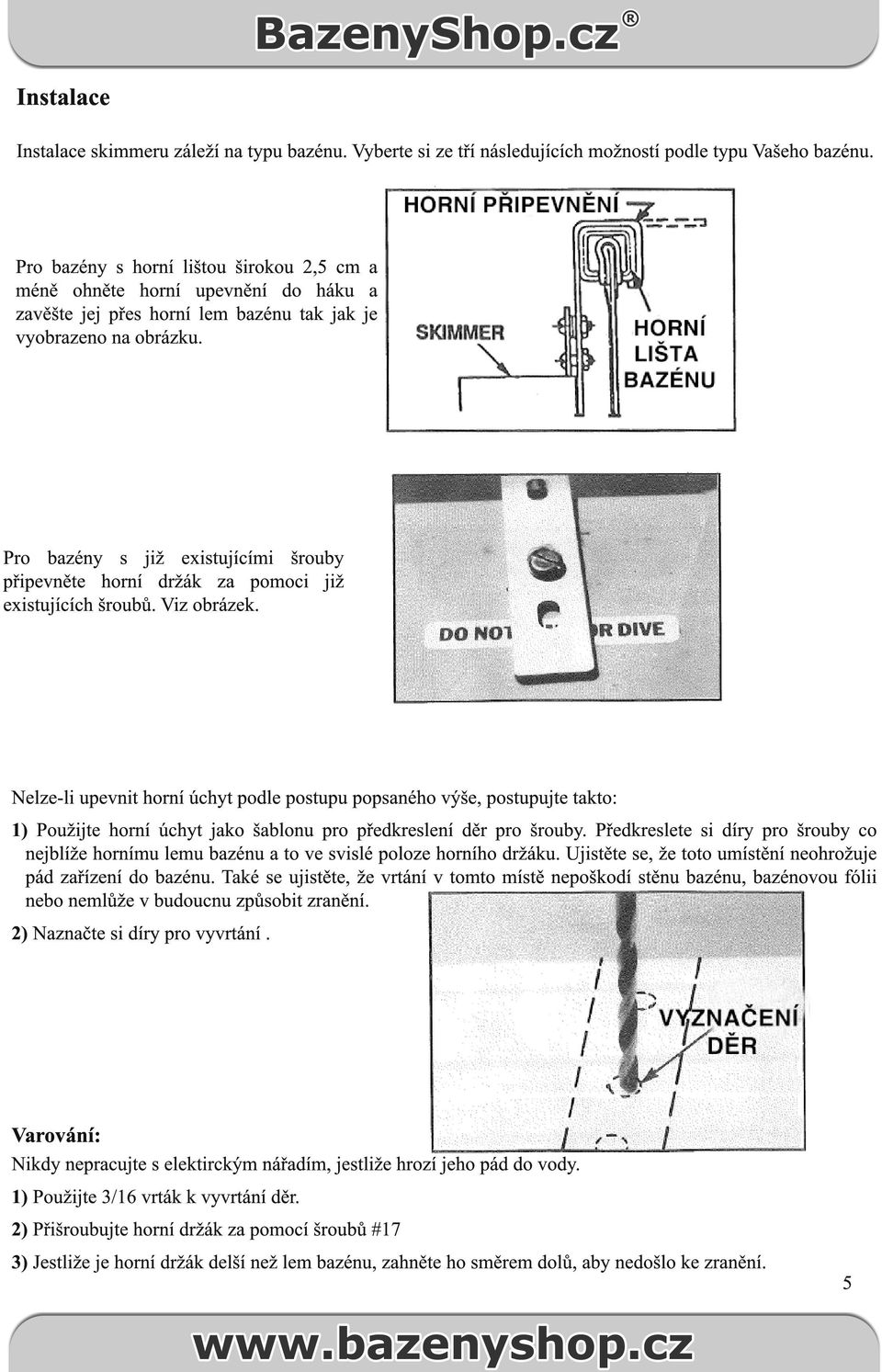

5 Instalace Instalace skimmeru záleží na typu bazénu. Vyberte si ze tří následujících možností podle typu Vašeho bazénu. Pro bazény s horní lištou širokou 2,5 cm a méně ohněte horní upevnění do háku a zavěšte jej přes horní lem bazénu tak jak je vyobrazeno na obrázku. Pro bazény s již existujícími šrouby připevněte horní držák za pomoci již existujících šroubů. Viz obrázek. Nelze-li upevnit horní úchyt podle postupu popsaného výše, postupujte takto: 1) Použijte horní úchyt jako šablonu pro předkreslení děr pro šrouby. Předkreslete si díry pro šrouby co nejblíže hornímu lemu bazénu a to ve svislé poloze horního držáku. Ujistěte se, že toto umístění neohrožuje pád zařízení do bazénu. Také se ujistěte, že vrtání v tomto místě nepoškodí stěnu bazénu, bazénovou fólii nebo nemlůže v budoucnu způsobit zranění. 2) Naznačte si díry pro vyvrtání. Varování: Nikdy nepracujte s elektirckým nářadím, jestliže hrozí jeho pád do vody. 1) Použijte 3/16 vrták k vyvrtání děr. 2) Přišroubujte horní držák za pomocí šroubů #17 3) Jestliže je horní držák delší než lem bazénu, zahněte ho směrem dolů, aby nedošlo ke zranění. 5

Pro bazény s již existujícími šrouby připevněte horní držák za pomoci již existujících šroubů. Viz obrázek.

6 Připojení hadic 1) Připojte hadici z přívodu k filtraci do přípojky ve spodní části skimmeru. k připevnění hadice použijte hadicovou sponu. 2) Připevněte pomocí provázku kryt pro vysávání. Učiňte tak za pomoci provázku, který provléknete malým otvorem v krytu a uvázáním uzle tak jak je vyobrazeno na obrázku. Druhý konec provázku upevněte k hornímu držadlu skimmeru. Uvedení do provozu Po připojení veškerého příslušenství souvisejícího s filtračním systémem zkontrolujte, zda jsou všechny hadice naplněny vodou a teprve poté zapněte filtraci. Správné připojení poznáte podle toho, že se plovák skimmeru vznáší těsně pod hladinou vody. Zkontrolujte, zda se klapka správně zavírá a otvírá, pokud by nepřisávala správně vodu, mohlo by to způsobit poškození filtrace nasátím vzduchu. Čištění skimmeru 1) Vypněte filtraci. 2) Otevřete tělo skimmeru za pomoci čepu. 3) Vyčistěte vnitřek skimemru a dávejte pozor a t Vás nezraní bodavý hmyz či jiné věci, které se mohou ve skimmeru objevit. 4) Nevyndávejte skimmer nadzvedáváním celého skimmeru, ale pouze zvednutím plováku. Jinak by mohlo dojít k poškození hadic. 5) Vyšistěte vnitřní košík a po vyčištění tělo skimmeru opět zajistěte za pomoci otočného čepu. 6

Uvedení do provozu Po připojení veškerého příslušenství souvisejícího s filtračním systémem zkontrolujte, zda jsou všechny hadice naplněny vodou a teprve poté zapněte filtraci.

7 Vysávání bazénu 1) Zastavte filtraci. 2) Vyčistěte vnitřek skimmeru. 3) Připojte konektor delší stranou do hadice a druhou stranou do vysávacího otvoru skimmeru. 4) Naplňte hadici vodou tak, aby z ní vyšel veškerý vzduch. Pro usnadnění můžete použít zpětnou trysku, díky které se hadice naplní vodou. 5) Připojte vysavač k hadici. 6) Začněte vysávat Zazimování Vyjměte skimmer z bazénu, osušte veškeré části a uskladněte na nemrznoucím místě. 7

4) Naplňte hadici vodou tak, aby z ní vyšel veškerý vzduch.
