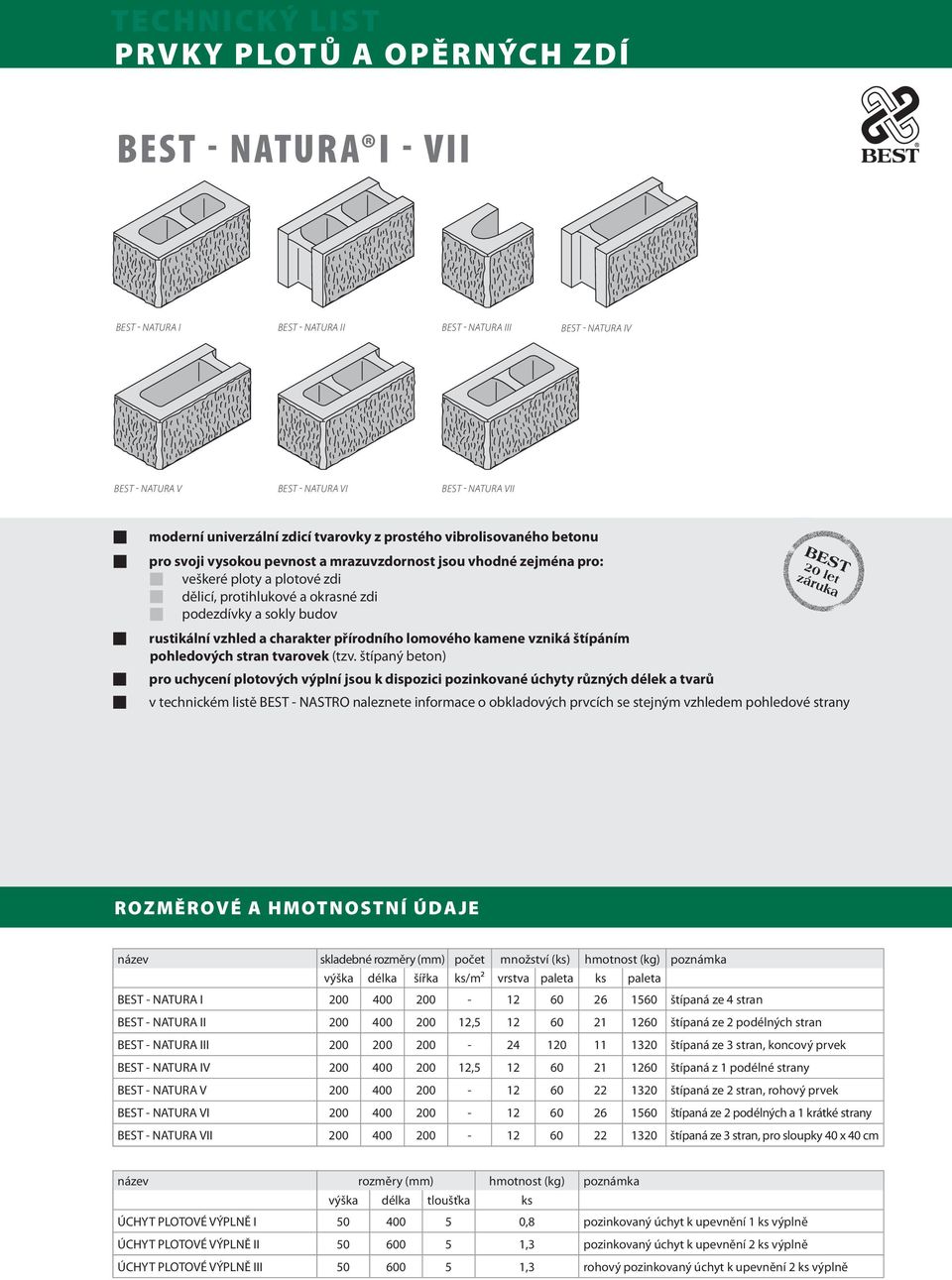

1 technický list prvky plotů a opěrných zdí EST - natur a i - vii best - natura i best - natura ii best - natura iii best - natura iv best - natura v best - natura vi best - natura vii moderní univerzální zdicí tvarovky z prostého vibrolisovaného betonu pro svoji vysokou pevnost a mrazuvzdornost jsou vhodné zejména pro: veškeré ploty a plotové zdi dělicí, protihlukové a okrasné zdi podezdívky a sokly budov rustikální vzhled a charakter přírodního lomového kamene vzniká štípáním pohledových stran tvarovek (tzv. štípaný beton) pro uchycení plotových výplní jsou k dispozici pozinkované úchyty různých délek a tvarů v technickém listě EST - NSTRO naleznete informace o obkladových prvcích se stejným vzhledem pohledové strany rozměrové a hmotnostní Úda je název skladebné rozměry (mm) počet množství (ks) hmotnost (kg) poznámka výška délka šířka ks/m² vrstva paleta ks paleta EST - NTUR I štípaná ze 4 stran EST - NTUR II , štípaná ze 2 podélných stran EST - NTUR III štípaná ze 3 stran, koncový prvek EST - NTUR IV , štípaná z 1 podélné strany EST - NTUR V štípaná ze 2 stran, rohový prvek EST - NTUR VI štípaná ze 2 podélných a 1 krátké strany EST - NTUR VII štípaná ze 3 stran, pro sloupky 40 x 40 cm název rozměry (mm) hmotnost (kg) poznámka výška délka tloušťka ks ÚCHYT PLOTOVÉ VÝPLNĚ I ,8 pozinkovaný úchyt k upevnění 1 ks výplně ÚCHYT PLOTOVÉ VÝPLNĚ II ,3 pozinkovaný úchyt k upevnění 2 ks výplně ÚCHYT PLOTOVÉ VÝPLNĚ III ,3 rohový pozinkovaný úchyt k upevnění 2 ks výplně

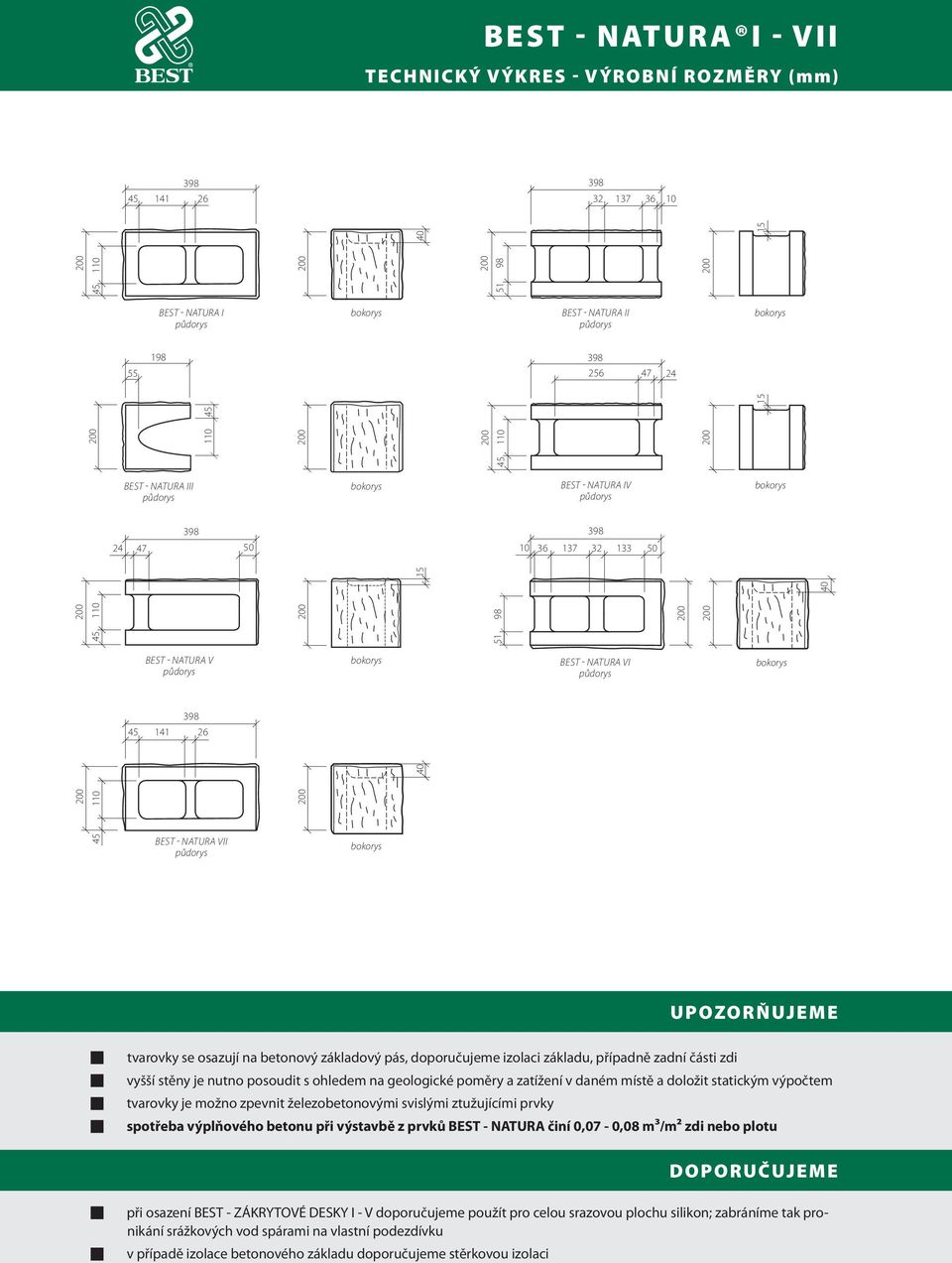

2 technický výkres - výrobní rozměry (mm) best - natura i best - natura ii best - natura iii best - natura iv best - natura v best - natura vi best - natura VIi upozorňujeme tvarovky se osazují na betonový základový pás, doporučujeme izolaci základu, případně zadní části zdi vyšší stěny je nutno posoudit s ohledem na geologické poměry a zatížení v daném místě a doložit statickým výpočtem tvarovky je možno zpevnit železobetonovými svislými ztužujícími prvky spotřeba výplňového betonu při výstavbě z prvků EST - NTUR činí 0,07-0,08 m³/m² zdi nebo plotu doporučujeme při osazení EST - ZÁKRYTOVÉ DESKY I - V doporučujeme použít pro celou srazovou plochu silikon; zabráníme tak pronikání srážkových vod spárami na vlastní podezdívku v případě izolace betonového základu doporučujeme stěrkovou izolaci

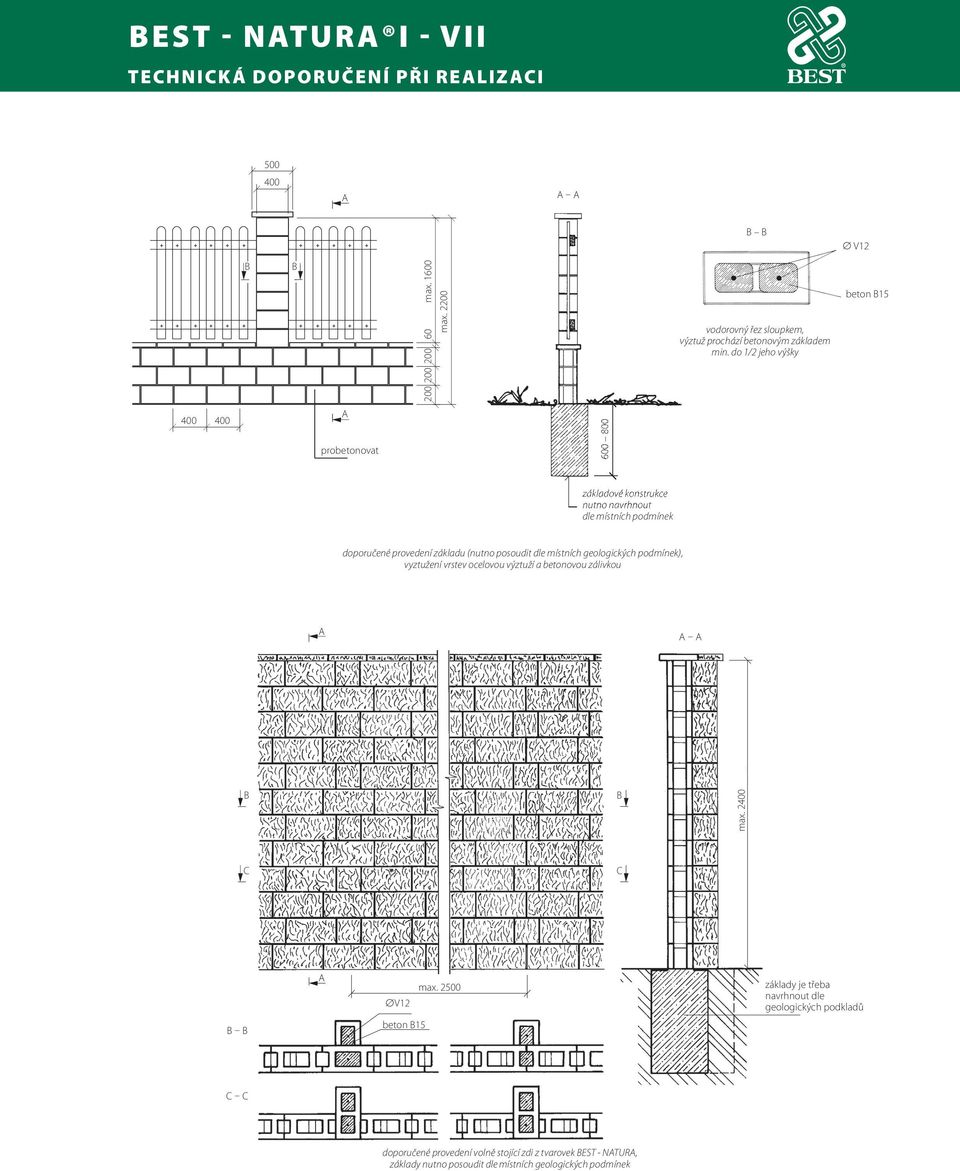

3 technick á doporučení při realiz aci V12 60 max max. 2 vodorovný řez sloupkem, výztuž prochází betonovým základem min. do 1/2 jeho výšky beton probetonovat základové konstrukce nutno navrhnout dle místních podmínek doporučené provedení základu (nutno posoudit dle místních geologických podmínek), vyztužení vrstev ocelovou výztuží a betonovou zálivkou max C C V12 beton 15 max základy je třeba navrhnout dle geologických podkladů C C doporučené provedení volně stojící zdi z tvarovek best - natura, základy nutno posoudit dle místních geologických podmínek

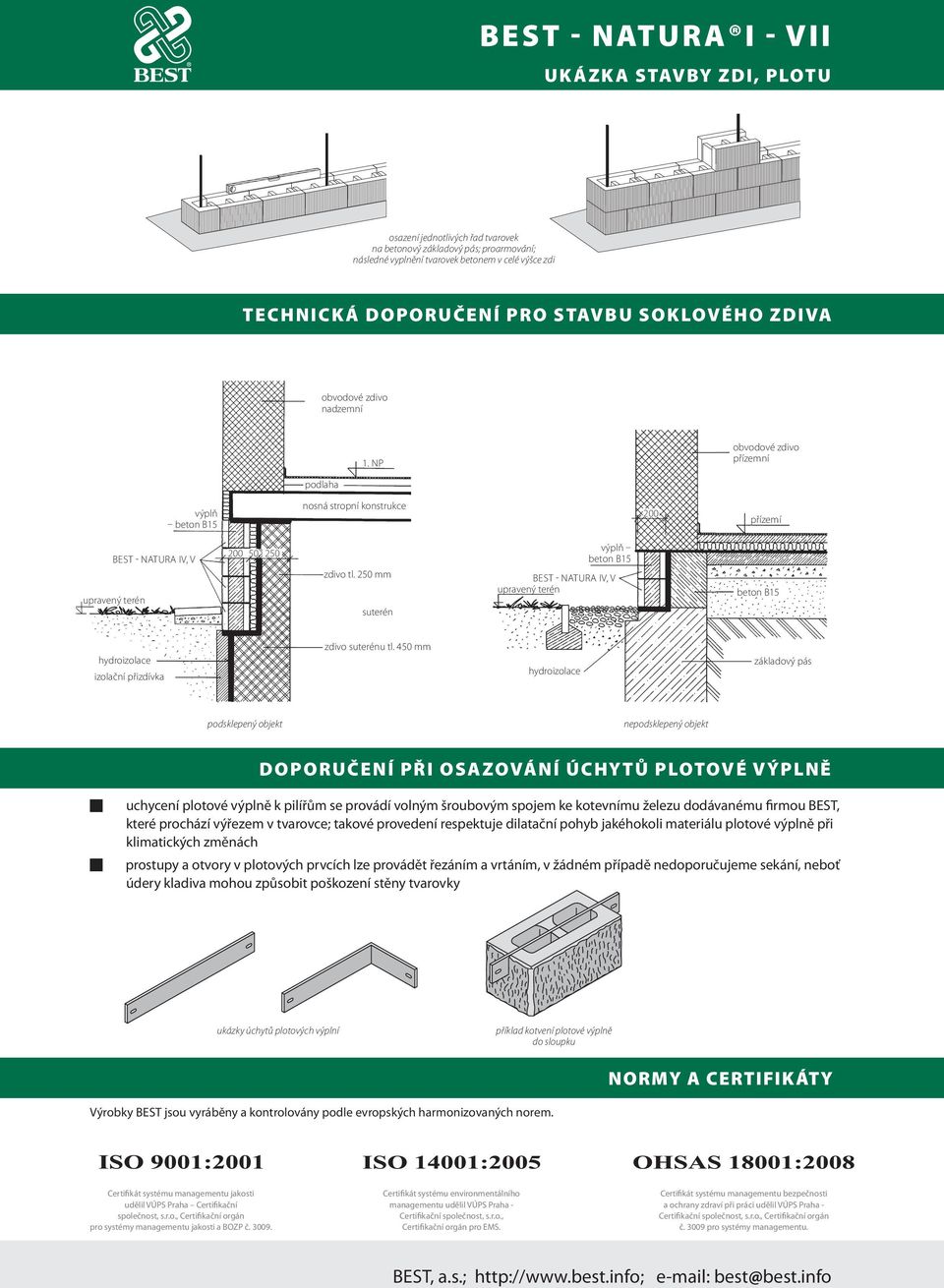

4 uk ázk a stavby zdi, plotu osazení jednotlivých řad tvarovek na betonový základový pás; proarmování; následné vyplnění tvarovek betonem v celé výšce zdi technick á doporučení pro stavbu soklového zdiva obvodové zdivo nadzemní 1. NP obvodové zdivo přízemní podlaha výplň beton 15 nosná stropní konstrukce přízemí EST - NTUR IV, V upravený terén zdivo tl. 250 mm suterén výplň beton 15 EST - NTUR IV, V upravený terén beton 15 hydroizolace izolační přizdívka zdivo suterénu tl. 450 mm hydroizolace základový pás podsklepený objekt nepodsklepený objekt doporučení při osazování Úchytů plotové výplně uchycení plotové výplně k pilířům se provádí volným šroubovým spojem ke kotevnímu železu dodávanému firmou EST, které prochází výřezem v tvarovce; takové provedení respektuje dilatační pohyb jakéhokoli materiálu plotové výplně při klimatických změnách prostupy a otvory v plotových prvcích lze provádět řezáním a vrtáním, v žádném případě nedoporučujeme sekání, neboť údery kladiva mohou způsobit poškození stěny tvarovky ukázky úchytů plotových výplní příklad kotvení plotové výplně do sloupku normy a certifikáty Výrobky EST jsou vyráběny a kontrolovány podle evropských harmonizovaných norem. Certifikát systému managementu jakosti udělil VÚPS Praha Certifikační společnost, s.r.o., Certifikační orgán pro systémy managementu jakosti a OZP č Certifikát systému environmentálního managementu udělil VÚPS Praha - Certifikační společnost, s.r.o., Certifikační orgán pro EMS. Certifikát systému managementu bezpečnosti a ochrany zdraví při práci udělil VÚPS Praha - Certifikační společnost, s.r.o., Certifikační orgán č pro systémy managementu. EST, a.s.; best@best.info

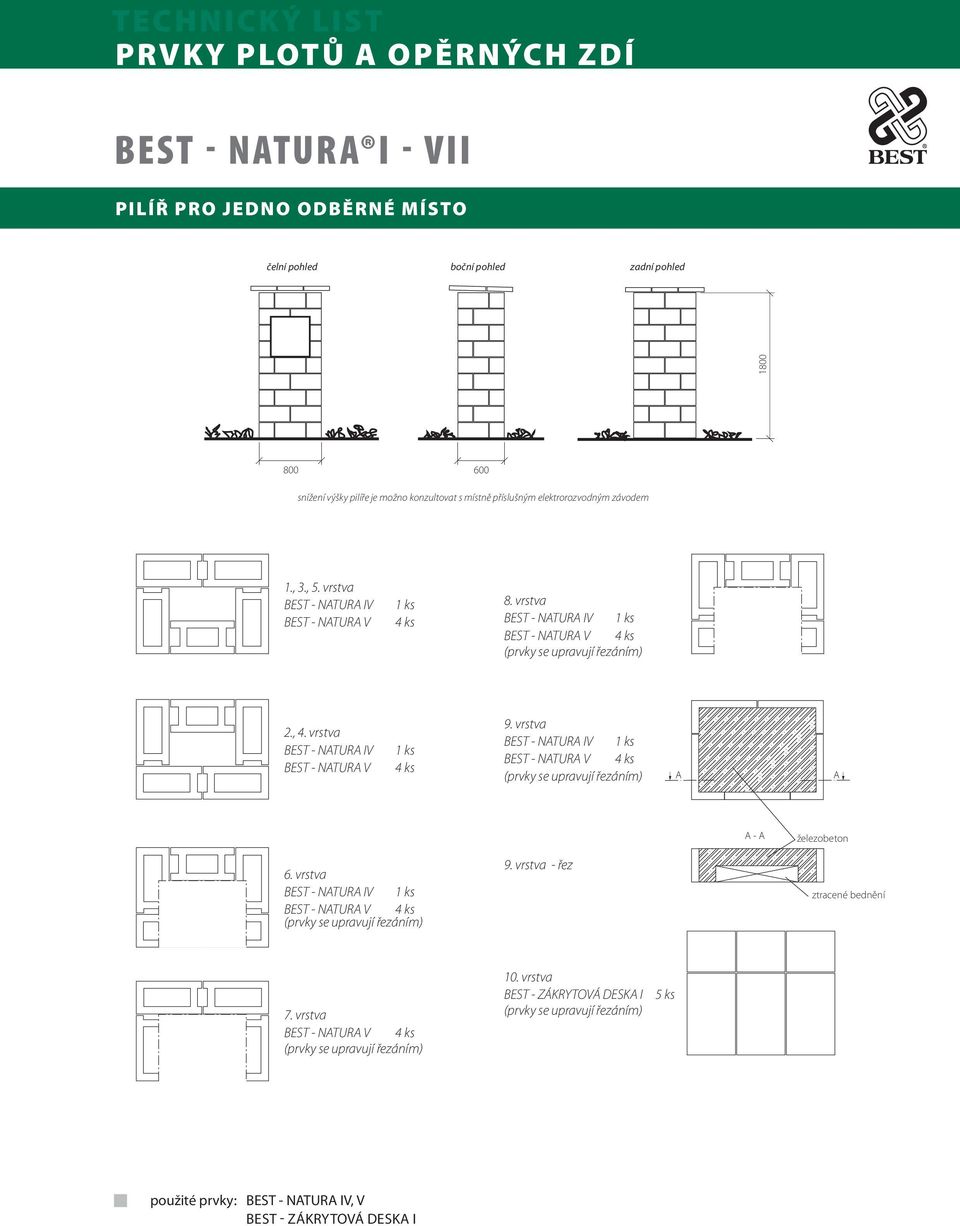

5 technický list prvky plotů a opěrných zdí EST - natur a i - vii pilíř pro jedno odběrné místo čelní pohled boční pohled zadní pohled snížení výšky pilíře je možno konzultovat s místně příslušným elektrorozvodným závodem 1., 3., 5. vrstva EST - NTUR IV EST - NTUR V 1 ks 8. vrstva EST - NTUR IV 1 ks EST - NTUR V 2., 4. vrstva EST - NTUR IV EST - NTUR V 1 ks 9. vrstva EST - NTUR IV 1 ks EST - NTUR V - železobeton 6. vrstva EST - NTUR IV 1 ks EST - NTUR V 9. vrstva - řez ztracené bednění 7. vrstva EST - NTUR V 10. vrstva EST - ZÁKRYTOVÁ DESK I 5 ks použité prvky: EST - NTUR IV, V EST - zákrytová deska I

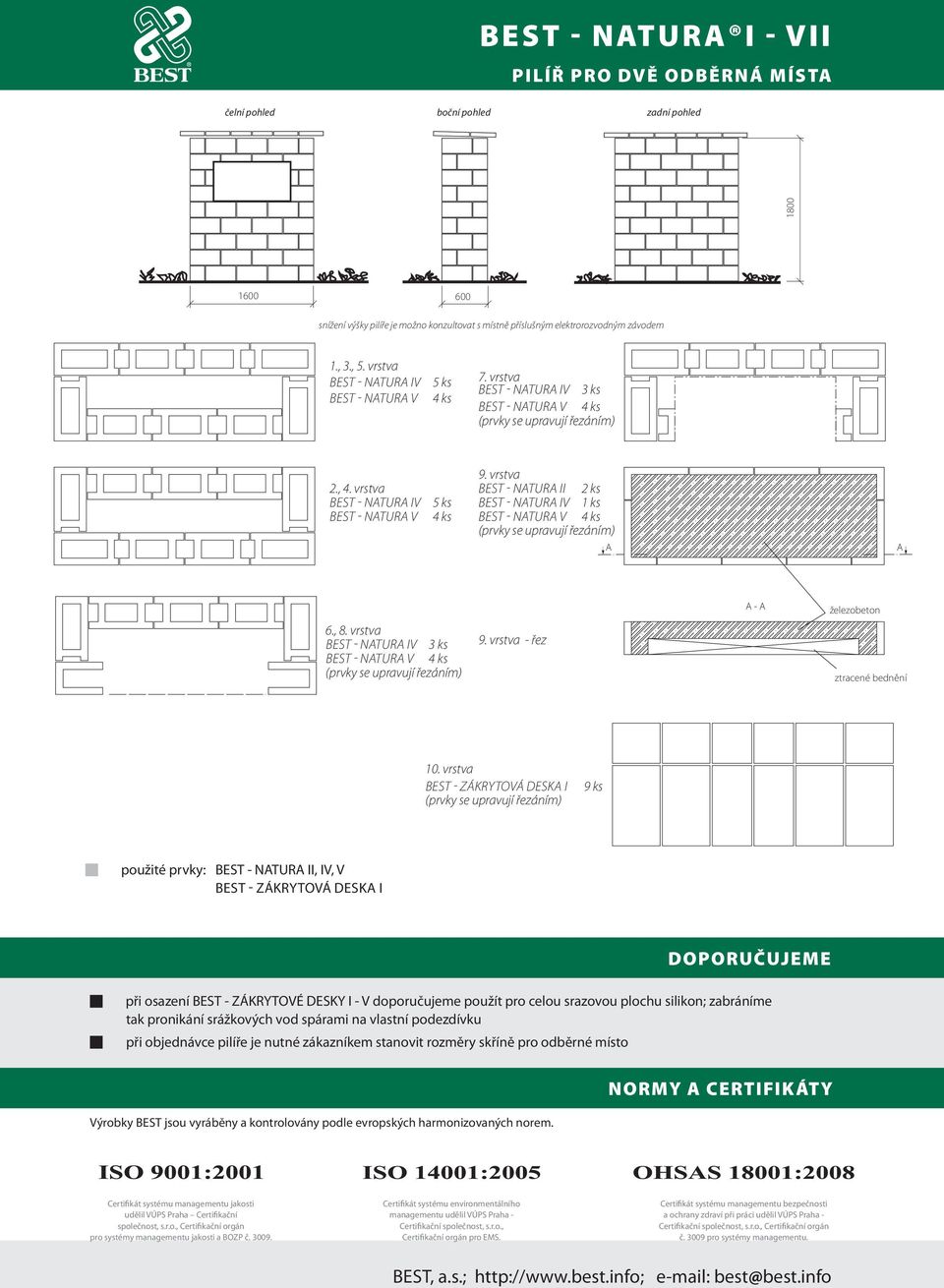

6 pilíř pro dvě odběrná místa čelní pohled boční pohled zadní pohled snížení výšky pilíře je možno konzultovat s místně příslušným elektrorozvodným závodem 1., 3., 5. vrstva EST - Natura IV EST - Natura V 5 ks 7. vrstva EST - Natura IV 3 ks EST - Natura V 2., 4. vrstva EST - Natura IV EST - Natura V 5 ks 9. vrstva EST - Natura II 2 ks EST - Natura IV 1 ks EST - Natura V - železobeton 6., 8. vrstva EST - Natura IV 3 ks EST - Natura V 9. vrstva - řez ztracené bednění 10. vrstva EST - zákrytová deska I 9 ks použité prvky: EST - NTUR II, IV, V EST - zákrytová deska I doporučujeme při osazení EST - ZÁKRYTOVÉ DESKY I - V doporučujeme použít pro celou srazovou plochu silikon; zabráníme tak pronikání srážkových vod spárami na vlastní podezdívku při objednávce pilíře je nutné zákazníkem stanovit rozměry skříně pro odběrné místo Výrobky EST jsou vyráběny a kontrolovány podle evropských harmonizovaných norem. normy a certifikáty Certifikát systému managementu jakosti udělil VÚPS Praha Certifikační společnost, s.r.o., Certifikační orgán pro systémy managementu jakosti a OZP č Certifikát systému environmentálního managementu udělil VÚPS Praha - Certifikační společnost, s.r.o., Certifikační orgán pro EMS. Certifikát systému managementu bezpečnosti a ochrany zdraví při práci udělil VÚPS Praha - Certifikační společnost, s.r.o., Certifikační orgán č pro systémy managementu. EST, a.s.; best@best.info
