Spoje se styčníkovými deskami s prolisovanými trny

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Spoje se styčníkovými deskami s prolisovanými trny"

Transkript

1 cvičení Dřevěné konstrukce Spoje se styčníkovými deskami s prolisovanými trny Úvodní poznámky Styčníkové desky s prolisovanými trny se používají pro spojování dřevěných prvků stejné tloušťky v jedné rovině, většinou ve styčnících příhradových vazníků. Styčníkové desky jsou prolisovány na způsob hřebíků, takže vznikají jednostranné trny ohnuté přibližně kolmo k rovině desky, viz obr. 1. Vyrábějí se z pozinkované, popř. nerezové oceli, zpravidla s ortogonálním uspořádáním trnů. Obr. 1 Prolisovaný trn Provádění spojů spočívá v zatlačení desek do dřeva lisem z obou stran spojovaných prvků obě styčníkové desky musí být stejného typu, rozměru i orientace, viz obr. 2. Obr. 2 Spoj se zalisovanými styčníkovými deskami Rozměry styčníkových desek nejsou normalizované. Je třeba vybírat ze sortimentu výrobce s příslušným certifikátem výrobku v České republice Bova, s.r.o., Březnice (dodává desky typu BV15, BV2), a MiTek Industries, s.r.o., Brno (dodává desky typu M2, M14) viz tab. 1. Velikost styčníkové desky je nutné dimenzovat. 1

2 Tab. 1 Rozměry spojovacích prostředků Typ desky Tloušťka desky t a (mm) Délka trnu (mm) Počet trnů na 1 cm 2 BV15 BV2 1,5 2, 15 2,7,3 M2 M14 1, 2, 8,5 2 1,2,3 Zásady výpočtu Spoje se styčníkovými deskami s prolisovanými trny se obecně posuzují na 1) přenos sil ze dřeva na desku (pevnost připojení desky), 2) přenos sil deskou (únosnost vlastní desky). ad 1) Přenos sil ze dřeva na desku Síly se přenášejí z připojovaného prvku na styčníkovou desku prostřednictvím trnů. Výpočtem se prokazuje, že namáhání trnů účinkem připojovaného prvku nepřekročí návrhovou pevnost trnů. Definuje se tzv. účinná plocha desky A ef, což je styčná plocha mezi deskou a připojovaným prvkem, zmenšená o plochu okrajových pásů šířky c od čelních a bočních hran připojovaného prvku, viz obr. 3. Šířka okrajových pásů desky se bere c = 5 mm + 6 ta sin δ, kde t a...tloušťka styčníkové desky, δ...úhel mezi hranou dřeva a směrem vláken dřeva. Obr. 3 Účinná plocha desky 2

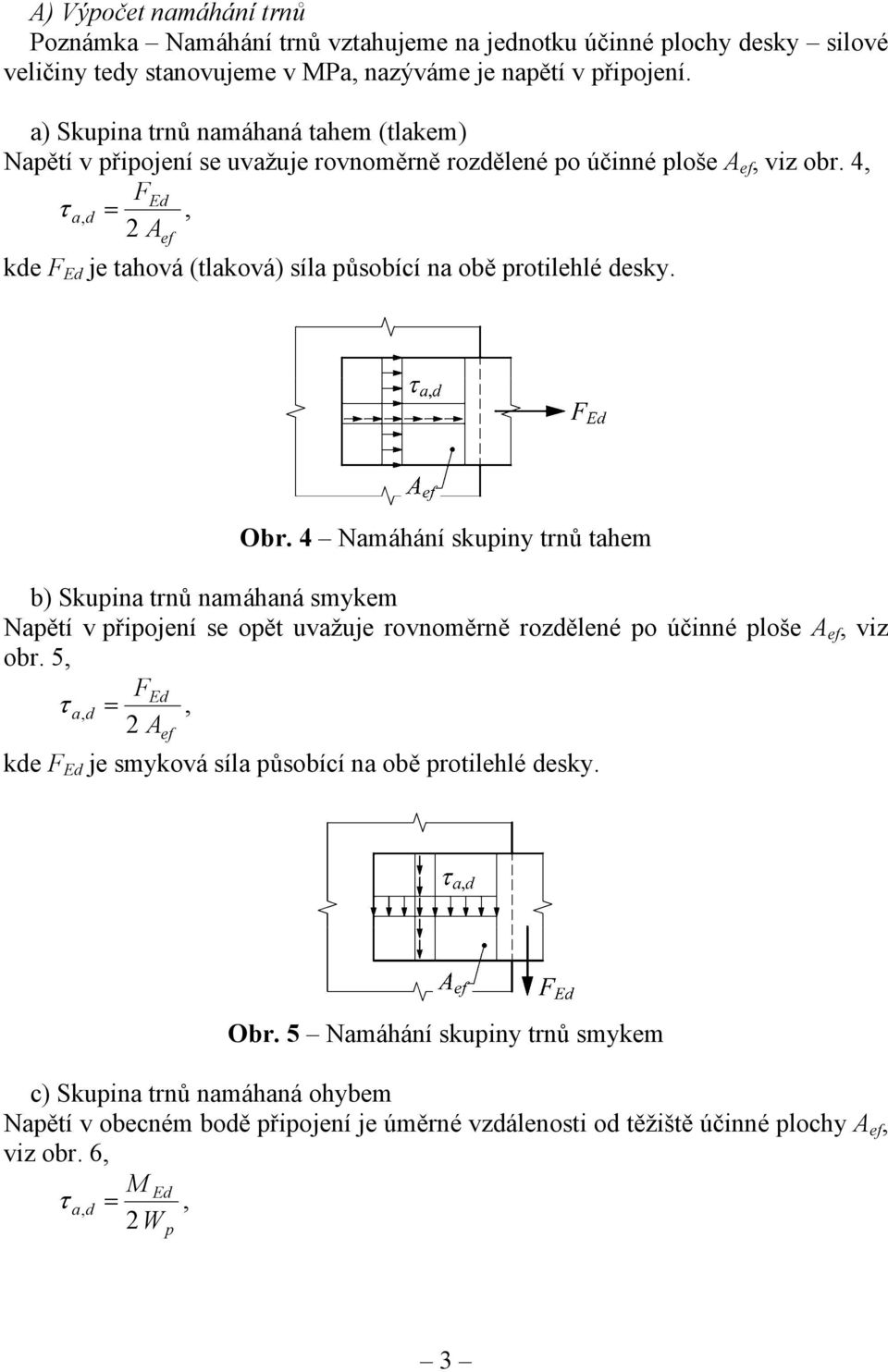

3 A) Výpočet namáhání trnů Poznámka Namáhání trnů vztahujeme na jednotku účinné plochy desky silové veličiny tedy stanovujeme v MPa, nazýváme je napětí v připojení. a) Skupina trnů namáhaná tahem (tlakem) Napětí v připojení se uvažuje rovnoměrně rozdělené po účinné ploše A ef, viz obr. 4, FEd τ a, d =, 2 Aef kde F Ed je tahová (tlaková) síla působící na obě protilehlé desky. Obr. 4 Namáhání skupiny trnů tahem b) Skupina trnů namáhaná smykem Napětí v připojení se opět uvažuje rovnoměrně rozdělené po účinné ploše A ef, viz obr. 5, FEd τ a, d =, 2 Aef kde F Ed je smyková síla působící na obě protilehlé desky. Obr. 5 Namáhání skupiny trnů smykem c) Skupina trnů namáhaná ohybem Napětí v obecném bodě připojení je úměrné vzdálenosti od těžiště účinné plochy A ef, viz obr. 6, M Ed τ a, d =, 2W p 3

4 kde M Ed... ohybový moment působící na obě protilehlé desky, I p W p =... průřezový modul účinné plochy v čistém kroucení, rmax I = I + I... polární moment setrvačnosti účinné plochy, p x y r max... vzdálenost od těžiště k nejvzdálenějšímu bodu účinné plochy. Obr. 6 Namáhání skupiny trnů ohybem d) Složené namáhání trnů Při složeném namáhání se stanoví výsledné napětí v připojení τ a,d jako vektorový součet jednotlivých složek. B) Posouzení trnů Pevnost připojení desky závisí na úhlech α, β, viz obr. 7, α...úhel mezi směrem síly a hlavním směrem desky (tj. úhel, pod kterým jsou namáhané trny), β...úhel mezi směrem síly a směrem vláken dřeva (tj. úhel, pod kterým je namáhané dřevo). Poznámka Hlavní směr desky se uvažuje rovnoběžně se směrem prolisování. Obr. 7 Přenos sil ze dřeva na desku 4

5 Má být splněna následující podmínka spolehlivosti τ a, d f a, α, β, d, kde τ a,d...návrhové napětí v připojení desky trny, fa, α, β, d = kmod fa, α, β, k...návrhová pevnost připojení desky trny (stanovená γ M v závislosti na úhlech α, β). Modifikační součinitel k mod se použije v souladu s třídou trvání zatížení a třídou provozu, potřebné parametry pevnosti jsou uvedeny v tab. 3 a 5. ad 2) Přenos sil deskou Styčníková deska se posuzuje v kritickém řezu, který je zpravidla v místě stykové spáry spojovaných prvků. Výpočtem se prokazuje, že namáhání desky od spojovací síly nepřekročí návrhovou únosnost desky. Definuje se tzv. účinná šířka desky l s, což je délka stykové spáry spojovaných prvků překrytá deskou, viz obr. 8. Obr. 8 Účinná šířka desky A) Výpočet namáhání desky Poznámka Namáhání desky vztahujeme na jednotku účinné šířky desky silové veličiny tedy stanovujeme v N/mm'. a) Deska namáhaná tahem (tlakem) Tahová (tlaková) síla se uvažuje rovnoměrně rozdělená po účinné šířce l s, viz obr. 9, FEd Ft ( c), Ed =, 2 ls kde F Ed je tahová (tlaková) síla působící na obě protilehlé desky. 5

6 Obr. 9 Namáhání desky tahem b) Deska namáhaná smykem Smyková síla se opět uvažuje rovnoměrně rozdělená po účinné šířce l s, viz obr. 1, FEd Fv, Ed =, 2 ls kde F Ed je smyková síla působící na obě protilehlé desky. Obr. 1 Namáhání desky smykem c) Deska namáhaná ohybem Tahová (tlaková) síla v obecném bodě kritického řezu je úměrná vzdálenosti od středu účinné šířky l s, viz obr. 11, 3 M Ed F t( c), Ed =, 2 ls kde M Ed je ohybový moment působící na obě protilehlé desky. Obr. 11 Namáhání desky ohybem 6

7 d) Složené namáhání desky Při složeném namáhání se síla v kritickém řezu obecně rozloží na normálovou složku F t(c),ed, působící kolmo k řezu, a smykovou složku F v,ed, působící v rovině řezu. B) Posouzení desky Únosnost desky závisí na úhlu γ, viz obr. 12, γ...úhel mezi hlavním směrem desky a kritickým řezem desky. Obr. 12 Přenos sil deskou Podmínka spolehlivosti při jednoduchém namáhání tahem nebo tlakem je F t, Ed Ft, γ, Rd Fc, Ed Fc, γ, Rd, podmínka spolehlivosti při jednoduchém namáhání smykem je F v, Ed Fv, γ, Rd, podmínka spolehlivosti při složeném namáhání je F F t( c), Ed 2 F + F v, Ed 2 1, t( c), γ, Rd v, γ, Rd, kde F t,ed...návrhová tahová síla v kritickém řezu, F c,ed...návrhová tlaková síla v kritickém řezu, F v,ed...návrhová smyková síla v kritickém řezu, Ft, γ, Rk Ft, γ, Rd = kmod...návrhová únosnost desky v tahu, γ M Fc, γ, Rk Fc, γ, Rd = kmod...návrhová únosnost desky v tlaku, γ M 7

8 Fv, γ, Rd = kmod Fv, γ, Rk γ M...návrhová únosnost desky ve smyku (všechny stanovené v závislosti na úhlu γ). Modifikační součinitel k mod se uvažuje hodnotou 1,, potřebné parametry únosnosti jsou uvedeny v tab. 4 a 6. Příklad Zadání. Posuďte styk tažené fošny 5 1 pomocí styčníkových desek BV podle obr. 13. Návrhová síla je N Ed = 28 kn, dřevo jakosti C22 působí při třídě provozu 1 a třídě krátkodobého trvání zatížení. Obr. 13 Uspořádání spoje Řešení Tahová síla N Ed je přenášena nejprve ze dřeva trny do kovové desky a potom vlastní deskou přes stykovou spáru do konstrukčního prvku na druhé straně spoje. Výpočet rozdělíme na dvě části: a) trny, b) deska. A) Jako účinné se započítávají trny na styčné ploše mezi deskou a dřevem, zmenšené od stykové spáry o šířku okrajového pásu c = t a sin δ = , sin 9 = 17 mm, viz obr. 14, účinná plocha desky je tedy 33 A 8 = = 11,8 1 3 mm 2 ef = c. 2 Návrhové napětí v připojení je 3 N Ed 28 1 τ a, d = = = 1,19 MPa. 3 2 A 2 11,8 1 ef 8

9 Posouzení se provede pro úhly α = β =, s uvážením modifikačního součinitele k mod =,9 (pro třídu provozu 1 a třídu krátkodobého trvání zatížení). fa,,, k fa, α, β, d = kmod =,9 1,55 = 1,4 MPa τ a, d = 1,19 MPa vyhovuje. γ M Obr. 14 K pevnosti trnů B) Kritický řez desky je v místě stykové spáry, účinná šířka desky se stanoví bez uvážení oslabení otvory po trnech, viz obr. 15, l s = 8 mm. Návrhová tahová síla v uvažovaném řezu je 3 N Ed 28 1 F t, Ed = = = 175 N/mm'. 2 l 2 8 s Posouzení se provede pro úhel γ = 9, s uvážením modifikačního součinitele k mod = 1,. Ft,9, Rk Ft, γ, Rd = kmod = 1, 21 = 21 N/mm' Ft, Ed = 175 N/mm' vyhovuje. γ M Obr. 15 K únosnosti desky 9

10 Řešení spojů na zadaném vazníku V dalším uvádíme návrhové postupy pro řešení spojů na příhradovém vazníku v rámci samostatného cvičení, viz obr. 16. Osové síly od jednotkového zatížení při kloubovém působení styčníků jsou uvedeny v tab. 7, jejich přenásobením se získají hodnoty sil pro skutečné vnější zatěžovací účinky a jejich kombinace. Pro pevnostní posouzení tlačených spojů (se zalisovanými styčníkovými deskami) se mají osové síly zvýšit o 1 %. Obr. 16 Spoje pro samostatné cvičení 1) Přípoj podporové svislice k dolnímu pásu, viz obr. 17 představuje spoj namáhaný tlakem. Obr. 17 Přípoj podporové svislice k dolnímu pásu 1

11 Posuzují se části spoje vyznačené na obr. 18 podle následujících výpočtových předpokladů. Spoj je namáhán tlakovou silou N V1, zvýšenou o 1 %. Přenos tlakové síly v těsné spáře je zabezpečen kontaktem mezi dřevěnými prvky dřevěné prvky se počítají na plnou hodnotu tlakové síly N V1, styčníkové desky se v kolmých přípojích počítají na sílu,5 N V1. Obr. 18 Posuzované části spoje Obr. 19 Kritický řez desky a) Kritický řez desky (obr. 19) Pro výpočet a ověření tlakové síly v řezu platí podmínka,5 NV1 F c, Ed = Fc,9, Rd, 2 ls takže účinnou šířku desky lze navrhnout podle vztahu,5 NV1 ls. 2 F c,9, Rd 11

12 Obr. 2 Trny na svislici Obr. 21 Trny na pásu b) Trny na svislici (obr. 2) Pro výpočet a ověření napětí v připojení platí podmínka,5 NV1 τ a, d = fa,,, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu,5 NV1 Aef. 2 f a,,, d c) Trny na pásu (obr. 21) Pro výpočet a ověření napětí v připojení platí podmínka,5 NV1 τ a, d = fa,,9, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu,5 NV1 Aef. 2 f a,,9, d 2) Přípoj mezipásových prutů k dolnímu pásu, viz obr. 22 představuje spoj namáhaný smykem. Obr. 22 Přípoj mezipásových prutů k dolnímu pásu 12

13 Posuzují se části spoje vyznačené na obr. 23 podle následujících výpočtových předpokladů. Na spoj působí osové síly spojovaných prutů N S1, N S2, N D1, N V2. Namáhání trnů na mezipásových prutech je vyvoláno silovými účinky v těchto prutech, namáhání trnů na pásu je vyvoláno rozdílem osových sil v přilehlých prutech pásu. Deska je v kritickém řezu namáhána smykovou silou rovněž vyvolanou rozdílem osových sil v přilehlých prutech pásu. Obr. 23 Posuzované části spoje Obr. 24 Kritický řez desky a) Kritický řez desky (obr. 24) Pro výpočet a ověření tlakové síly v řezu platí podmínka N S 2 N S1 F v, Ed = Fv,, Rd, 2 ls takže účinnou šířku desky lze navrhnout podle vztahu N S 2 N S1 ls. 2 F v,, Rd 13

14 Obr. 25 Trny na pásu b) Trny na pásu (obr. 25) Pro výpočet a ověření napětí v připojení platí podmínka N S 2 N S1 τ a, d = fa,,, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu N S 2 N S1 Aef. 2 f a,,, d Obr. 26 Trny na svislici c) Trny na svislici (obr. 26) Pro výpočet a ověření napětí v připojení platí podmínka NV 2 τ a, d = fa,9,, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu NV 2 Aef. 2 fa,9,, d Poznámka Tlak se ze svislice do pásu nepřenáší, takže kontakt mezi dřevy nelze uvažovat. Obr. 27 Trny na diagonále c) Trny na diagonále (obr. 27) Pro výpočet a ověření napětí v připojení platí podmínka N D1 τ a, d = fa, α,, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu N D1 Aef. f 2 a, α,, d 14

15 3) Přípoj mezipásových prutů k hornímu pásu, viz obr. 28 představuje spoj namáhaný tlakem a smykem. Obr. 28 Přípoj mezipásových prutů k hornímu pásu Posuzují se části spoje vyznačené na obr. 29 podle následujících výpočtových předpokladů. Na spoj působí jednak vnitřní osové síly spojovaných prutů N H1, N D1, N V1, zvýšené o 1 %, a dále náhradní styčníkové břemeno Q od spojitého zatížení vazníku q Q = q 6 mm, kde 6 mm je polovina půdorysného průmětu délky prutu H 1. Styčníkové břemeno Q rozložíme na tlakovou složku Q, působící kolmo k hornímu pásu, a smykovou složku Q II, působící rovnoběžně s horním pásem, Q = Q cos 6, Q II = Q sin 6, kde 6 je sklon horního pásu. Tlakovou sílu Q lze vlivem kontaktu v těsné spáře mezi dřevy redukovat podle vztahu 2 Q cos β + ( β ) 2 Q, red = Q sin, 2 kde β = 6 je odklon tlakové síly Q od směru vláken svislice, viz obr

16 Namáhání trnů na mezipásových prutech je vyvoláno silovými účinky v těchto prutech, namáhání trnů na pásu je vyvoláno vektorovým součtem sil N H1, Q II, Q,red. Deska je v kritickém řezu namáhána smykem vyvolaným součtem sil N H1, Q II, a dále tlakem od síly Q,red. Obr. 29 Posuzované části spoje Obr. 3 Kontaktní tlak mezi dřevěnými prvky 16

17 Obr. 31 Kritický řez desky Obr. 32 Trny na pásu a) Kritický řez desky (obr. 31) Tlaková a smyková složka namáhání desky se vypočte podle vztahů Q, red Fc, Ed =, 2 ls N H1 + QII Fv, Ed =. 2 ls Zřejmě má být splněna podmínka spolehlivosti 2 2 Fc, Ed Fv, Ed + 1,, Fc,, Rd Fv,, Rd takže účinnou šířku desky lze navrhnout podle vztahu 2 Q, red 1 2,, 2 N H + QII ls +. Fc Rd Fv,, Rd b) Trny na pásu (obr. 32) Dílčí složky napětí v připojení se vypočtou podle vztahů Q, red τ =, 2 A N ef + Q H1 II τ II =. 2 Aef Pro výpočet a ověření výsledného napětí v připojení platí podmínka r r 2 2 τ a, d = τ + τ II = τ + τ II f a, α, β, d, přičemž pevnost připojení je závislá na úhlech τ Q, red α = β = arctg = arctg. τ II N H1 + Q II Účinnou plochu desky lze tedy navrhnout podle vztahu A ef Q 2 N + Q, red H1 II + 2,,, 2. f a α β d fa, α, β, d

18 Obr. 33 Trny na svislici c) Trny na svislici (obr. 33) Pro výpočet a ověření napětí v připojení platí podmínka N D1 τ a, d = fa, α,, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu N D1 Aef. 2 fa, α,, d Poznámka Výpočet je zjednodušený na stranu bezpečnou. Sílu N V1 lze redukovat vlivem kontaktu mezi dřevy, ovšem ne celou hodnotu. Pouze tu část, která působí ve stykové spáře mezi svislicí a pásem (tj. Q + N H1 sin 6 ). Obr. 34 Trny na diagonále d) Trny na diagonále (obr. 34) Pro výpočet a ověření napětí v připojení platí podmínka NV1 τ a, d = fa, α,, d, 2 Aef takže účinnou plochu desky lze navrhnout podle vztahu NV1 Aef. f 2 a, α,, d 18

19 Konstrukční zásady Rozměry dřevěných prvků nemají být menší než doporučené hodnoty podle tabulky 2. Tab. 2 Nejmenší rozměry dřevěných prvků Typ desky BV15 BV2 M2 M14 Výška v mm (rozměr v rovině vazníku) Šířka v mm (rozměr kolmo k rovině vazníku) (45) 47 (5) Pozn. Hodnoty v závorkách platí pro rozpětí vazníku nad 12 m. Minimální překrytí dřevěného prvku styčníkovou deskou s prolisovanými trny má být nejméně 4 mm nebo jedna třetina výšky dřevěného prvku, přičemž rozhodující je větší hodnota, viz obr. 35a). Styčníkové desky s prolisovanými trny ve stycích pásů mají překrývat nejméně 2/3 výšky dřevěného prvku, viz obr. 35b). Obr. 35 Minimální překrytí dřeva deskou 19

20 Tab. 3 Pevnost trnů styčníkových desek typu BV15 a BV2 α 1 ) Typ desky β 1 ) Pevnost trnů 2 ) 3 ) 4 ) v MPa f a,α,β,k / γ M 1,6 1,5 1,4 1,3 1,2 1,1 1, 15 1,4 1,32 1,25 1,17 1,9 1,2,94 3 1,21 1,16 1,11 1,6 1,1,95,9 BV ,3 1,1,98,94,92,89,85 6,9,89,88,87,85,84,83 75,83,83,83,81,81,81,81 9,8,8,8,8,8,8,8 1,55 1,44 1,34 1,24 1,13 1,3, ,34 1,28 1,19 1,12 1,4,97,89 3 1,17 1,11 1,6 1,1,96,91,85 BV2 45 1,1,97,94,92,87,85,82 6,88,86,85,83,82,81,8 75,8,8,8,78,78,78,77 9,77,77,77,77,77,77,77 1 ) α je úhel mezi směrem síly a hlavním směrem desky, β je úhel mezi směrem síly a směrem vláken dřeva. Přitom hlavní směr desky je ve směru většího (podélného) rozměru otvorů po trnech. Pro mezilehlé úhly možno interpolovat podle přímky. 2 ) Hodnoty pevnosti trnů se vztahují na 1 mm 2 účinné styčné plochy mezi deskou a připojovaným prvkem. 3 ) Pevnost trnů je stanovena pro jehličnaté dřevo pevnostní třídy S1. 4 ) Pro konstrukce s volným rozpětím L > 2 m se hodnoty pevnosti snižují, a to o 1 % u desek typu BV2, resp. o 2 % u desek typu BV15.

21 Tab. 4 Únosnost styčníkových desek typu BV15 a BV2 Typ desky γ 1 ) BV15 Únosnost desky 2 ) 3 ) v Nmm 1 BV2 v tahu F t,γ,rk / γ M v tlaku F c,γ,rk / γ M ve smyku F v,γ,rk / γ M v tahu F t,γ,rk / γ M v tlaku F c,γ,rk / γ M ve smyku F v,γ,rk / γ M ) γ je úhel mezi hlavním směrem desky (tj. směrem podélného rozměru otvorů po trnech) a uvažovaným kritickým řezem. Pro mezilehlé úhly možno interpolovat podle přímky. Při namáhání desky smykem je úhel γ ostrý při poloze desky vzhledem ke spáře namáhané smykovou silou F v,ed podle levého obrázku, pravý podle prostředního obrázku a tupý podle pravého obrázku. 2 ) Hodnoty únosnosti desky se vztahují na 1 mm délky stykové spáry spojovaných prvků překryté deskou. 3 ) Pro konstrukce s volným rozpětím L > 2 m se hodnoty pevnosti snižují, a to o 1 % u desek typu BV2, resp. o 2 % u desek typu BV15.

22 Tab. 5 Pevnost trnů styčníkových desek typu M2 a M14 α 1 ) Typ desky β 1 ) Pevnost trnů 2 ) 3 ) 4 ) v MPa f a,α,β,k / γ M 1,35 1,35 1,35 1,35 1,35 1,35 1, ,22 1,23 1,23 1,23 1,23 1,23 1,23 3 1,1 1,1 1,1 1,11 1,11 1,11 1,11 M2 45,97,98,98,99,99,99 1, 6,85,86,86,87,87,88,88 75,72,73,74,75,75,76,77 9,6,61,62,63,63,64,65 1,5 1,,95,9,85,8, ,4 1,,96,92,88,83,79 3 1,3 1,,97,93,9,87,83 M ,3 1,,97,95,93,9,88 6 1,2 1,,98,97,95,93, ,1 1,,99,99,98,97,96 9 1, 1, 1, 1, 1, 1, 1, 1 ) α je úhel mezi směrem síly a hlavním směrem desky, β je úhel mezi směrem síly a směrem vláken dřeva. Přitom hlavní směr desky je ve směru většího (podélného) rozměru otvorů po trnech. Pro mezilehlé úhly možno interpolovat podle přímky. 2 ) Hodnoty pevnosti trnů se vztahují na 1 mm 2 účinné styčné plochy mezi deskou a připojovaným prvkem. 3 ) Pevnost trnů je stanovena pro jehličnaté dřevo pevnostní třídy S1. 4 ) Pro konstrukce s volným rozpětím L > 2 m se hodnoty pevnosti snižují o 1 %.

23 Tab. 6 Únosnost styčníkových desek typu M2 a M14 Typ desky γ 1 ) M2 Únosnost desky 2 ) 3 ) v Nmm 1 M14 v tahu F t,γ,rk / γ M v tlaku F c,γ,rk / γ M ve smyku F v,γ,rk / γ M v tahu F t,γ,rk / γ M v tlaku F c,γ,rk / γ M ve smyku F v,γ,rk / γ M 89, 62,5 45, 185, 158, 73, 15 79, 55,5 45, 145, 123, 73, 3 69, 58,5 56, 15, 88, 96, 45 59, 41,5 68, 65, 53, 129, 6 67, 47, 53, 65, 53, 129, 75 75, 53, 38, 65, 53, 1, 9 83, 58,5 22, 65, 53, 63, 15 75, 53, 34, 65, 53, 51, 12 67, 47, 45, 65, 53, 44, , 41,5 45, 65, 53, 44, 15 69, 48,5 45, 15, 88, 44, , 55,5 45, 145, 123, 45, 18 89, 62,5 45, 185, 158, 73, 1 ) γ je úhel mezi hlavním směrem desky (tj. směrem podélného rozměru otvorů po trnech) a uvažovaným kritickým řezem. Pro mezilehlé úhly možno interpolovat podle přímky. Při namáhání desky smykem je úhel γ ostrý při poloze desky vzhledem ke spáře namáhané smykovou silou F v,ed podle levého obrázku, pravý podle prostředního obrázku a tupý podle pravého obrázku. 2 ) Hodnoty únosnosti desky se vztahují na 1 mm délky stykové spáry spojovaných prvků překryté deskou. 3 ) Pro konstrukce s volným rozpětím L > 2 m se hodnoty pevnosti snižují o 1 %.

24 Tab. 7 Příhradový vazník o rozpětí 12 m Prut Systémová délka (mm) Osové síly od jednotkového zatížení (kn) Prut Systémová délka (mm) Osové síly od jednotkového zatížení (kn) Horní pás H 1 H 2 H 3 H 4 H 5 H 6 H 7 H 8 H 9 H 1 S 1 S 2 S 3 S 4 S 5 S 6 S 7 S ,18 4,95 4,95 5,42 5,42 3,87 3,87 2,25 2,25 1,22 1,22 2,25 2,25 3,87 3,87 5,42 5,42 4,95 4,95 3,18 4,4 7,2 7,2 9,29 9,29 9,29 9,29 7,2 7,2 4,4,41,75,75 1,29 1,29 1,29 1,29,75,75,41 Diagonály D 1 D 2 D 3 D 4 D 5 D 6 D 7 D 8 D 9 D 1 V 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V ,76 + 2,79 1,17,34 + 1,73 1,26 + 1,31 1,53 + 1,62 + 1,83 + 1,83 + 1,62 1,53 + 1,31 1,26 + 1,73,34 1,17 + 2,79 + 4,76 + 6,59 + 4,41 2,7 +,97 +,47 +,47 +,97 2,7 + 4,41 + 6,59 +,61 +,54,51 +,44,42,42 +,44,51 +,54 +,61 Dolní pás ,16 + 5,59 + 4,5 + 4,5 + 3,1 + 1,22 + 1,22 + 3,1 + 4,5 + 4,5 + 5,59 + 3,16 + 4,38 + 8,69 + 9, + 9, + 8,69 + 4,38 +,41 + 1,3 + 1,5 + 1,5 + 1,3 +,41 Svislice ,5 3,56 1,2 1,2 1,37 1,5 1,5 1,37 1,2 1,2 3,56 4,5 6, 4,93 1,2 1,2 1,2 1,2 4,93 6,,5,46,46,5 Poznámka Kladné hodnoty osových sil značí tah, záporné tlak.
