1 Šikmá střecha Lépe izolováno - Izolační systémy z PUR/PIR-tvrzené pěny pro celoplošnou izolaci na krokve puren gmbh PURe technology!

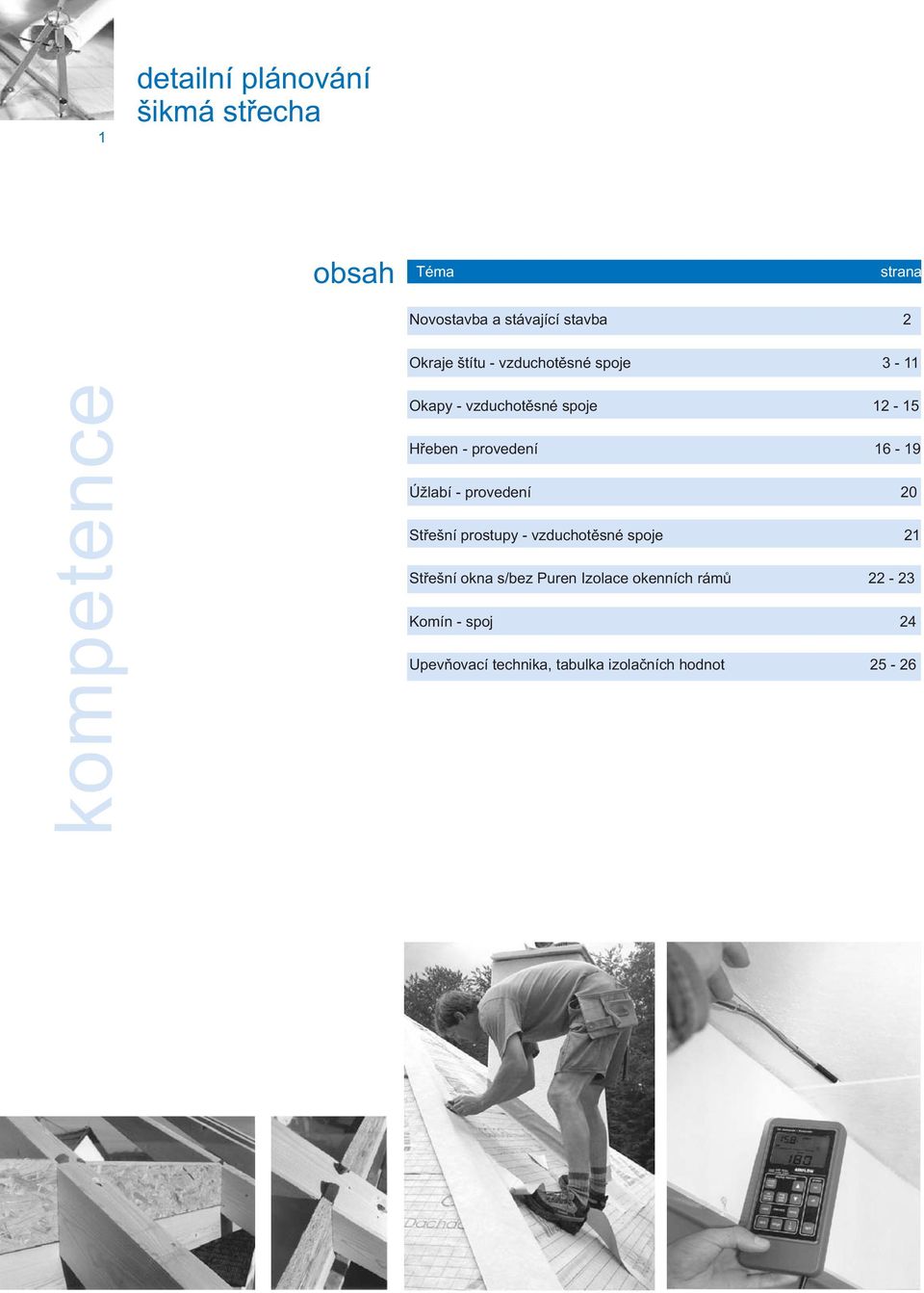

2 1 detailní plánování obsah Téma Novostavba a stávající stavba strana 2 Okraje štítu - vzduchotěsné spoje 3-11 kompetence Okapy - vzduchotěsné spoje Hřeben - provedení Úžlabí - provedení 20 Střešní prostupy - vzduchotěsné spoje 21 Střešní okna s/bez Puren Izolace okenních rámů Komín - spoj 24 Upevňovací technika, tabulka izolačních hodnot 25-26

3 detailní plánování 2 Stavby: Novostavba Stávající stavba Je třeba dbát stavebně fyzikálních požadavků! Celá konstrukce by měla být bez kondenzované vodní páry! Altbau Stávající stavba puren 401. Vzduchotěsná fólie / parozábrana

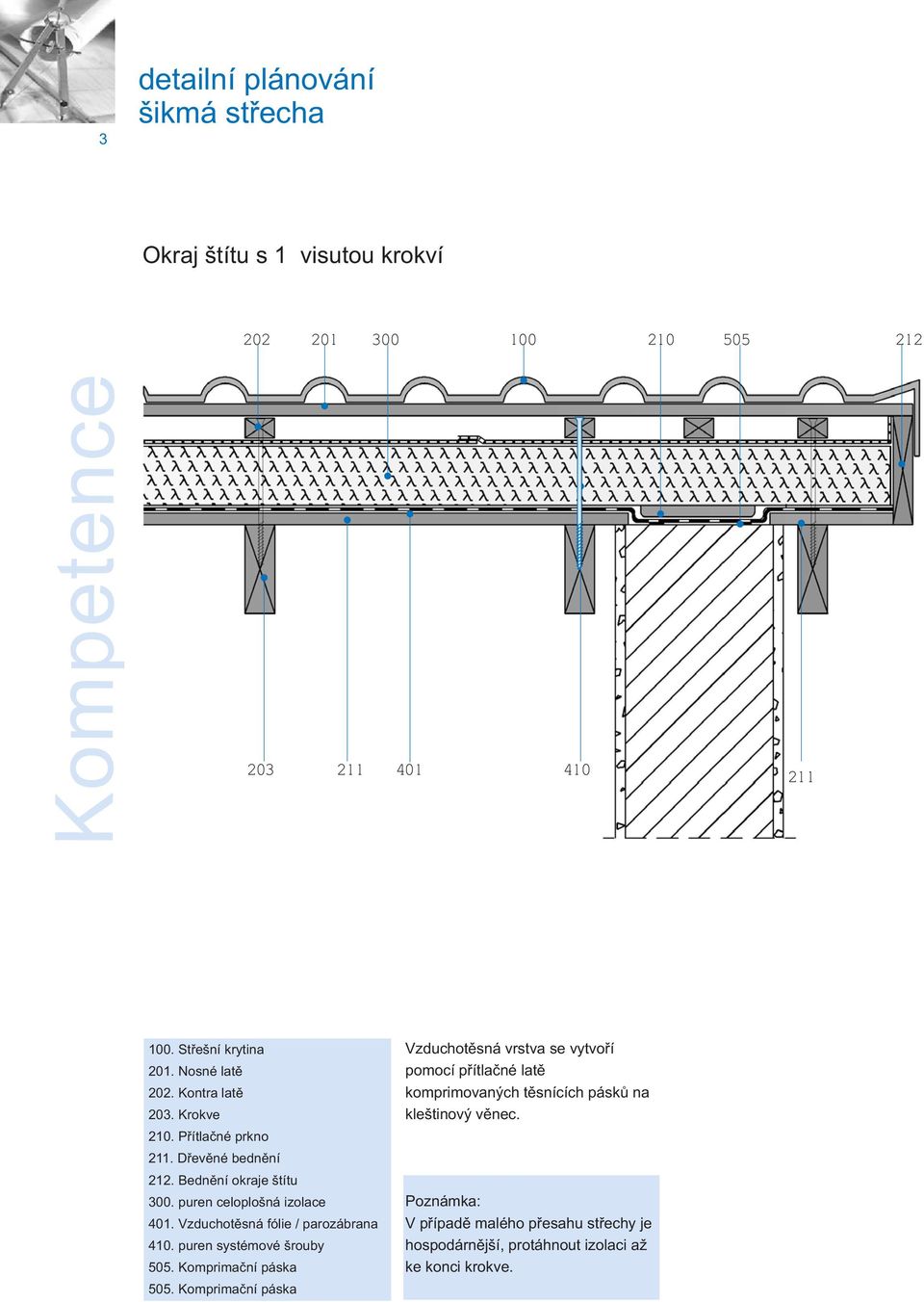

4 3 detailní plánování Okraj štítu s 1 visutou krokví Přítlačné prkno 212. Bednění okraje štítu. puren 410. puren 505. Komprimační páska 505. Komprimační páska Vzduchotěsná vrstva se vytvoří pomocí přítlačné latě komprimovaných těsnících pásků na kleštinový věnec. Poznámka: V případě malého přesahu střechy je hospodárnější, protáhnout izolaci až ke konci krokve.

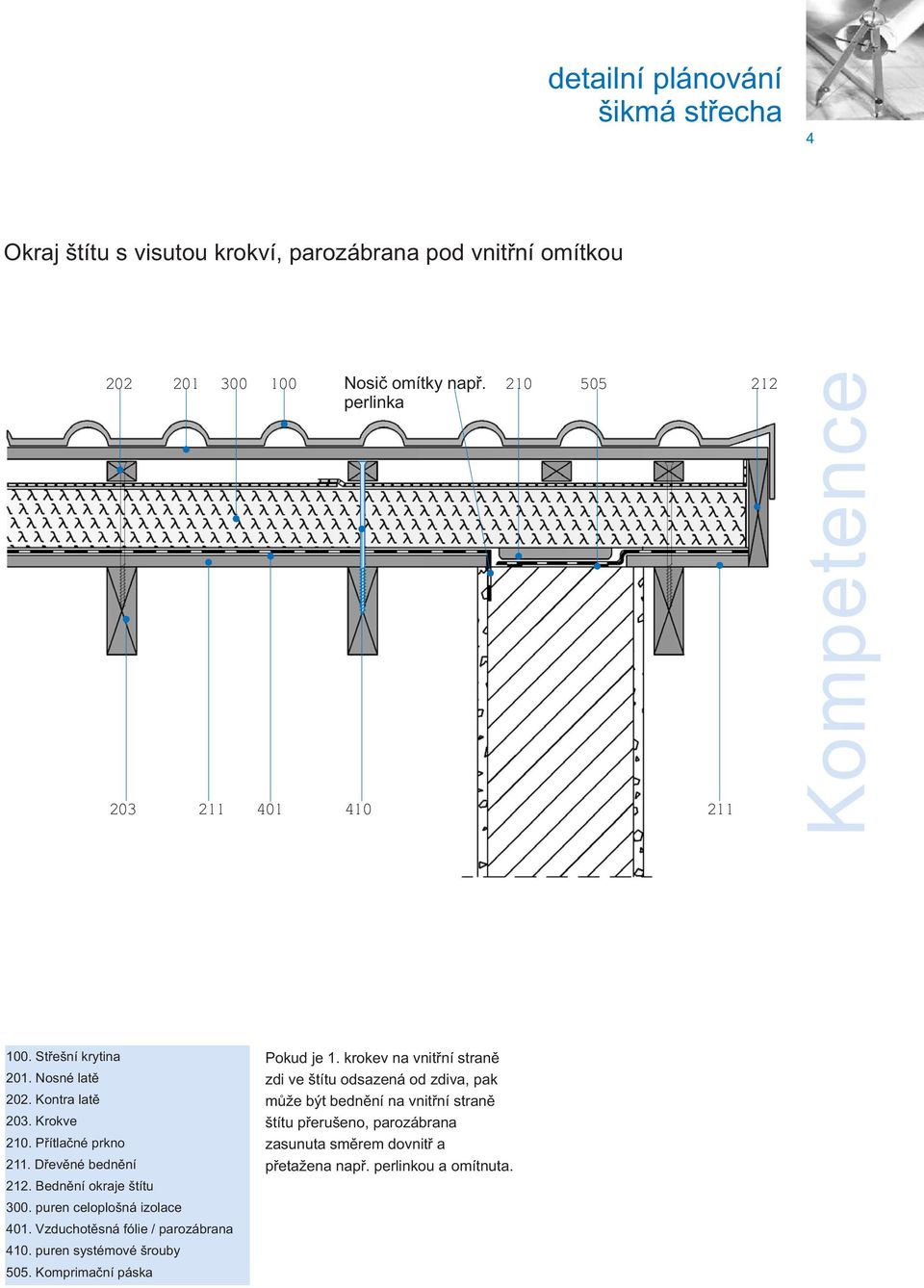

5 detailní plánování 4 Okraj štítu s visutou krokví, parozábrana pod vnitřní omítkou Nosič omítky např perlinka Přítlačné prkno 212. Bednění okraje štítu. puren 410. puren 505. Komprimační páska Pokud je 1. krokev na vnitřní straně zdi ve štítu odsazená od zdiva, pak může být bednění na vnitřní straně štítu přerušeno, parozábrana zasunuta směrem dovnitř a přetažena např. perlinkou a omítnuta.

6 5 detailní plánování Okraj štítu s dvěmi visutými krokv emi, krokve pohledové Zdvojení krokví 210. Přítlačné prkno 212. Bednění okraje štítu. Puren 403. Spodní rozpěrný pás 505. Komprimační páska

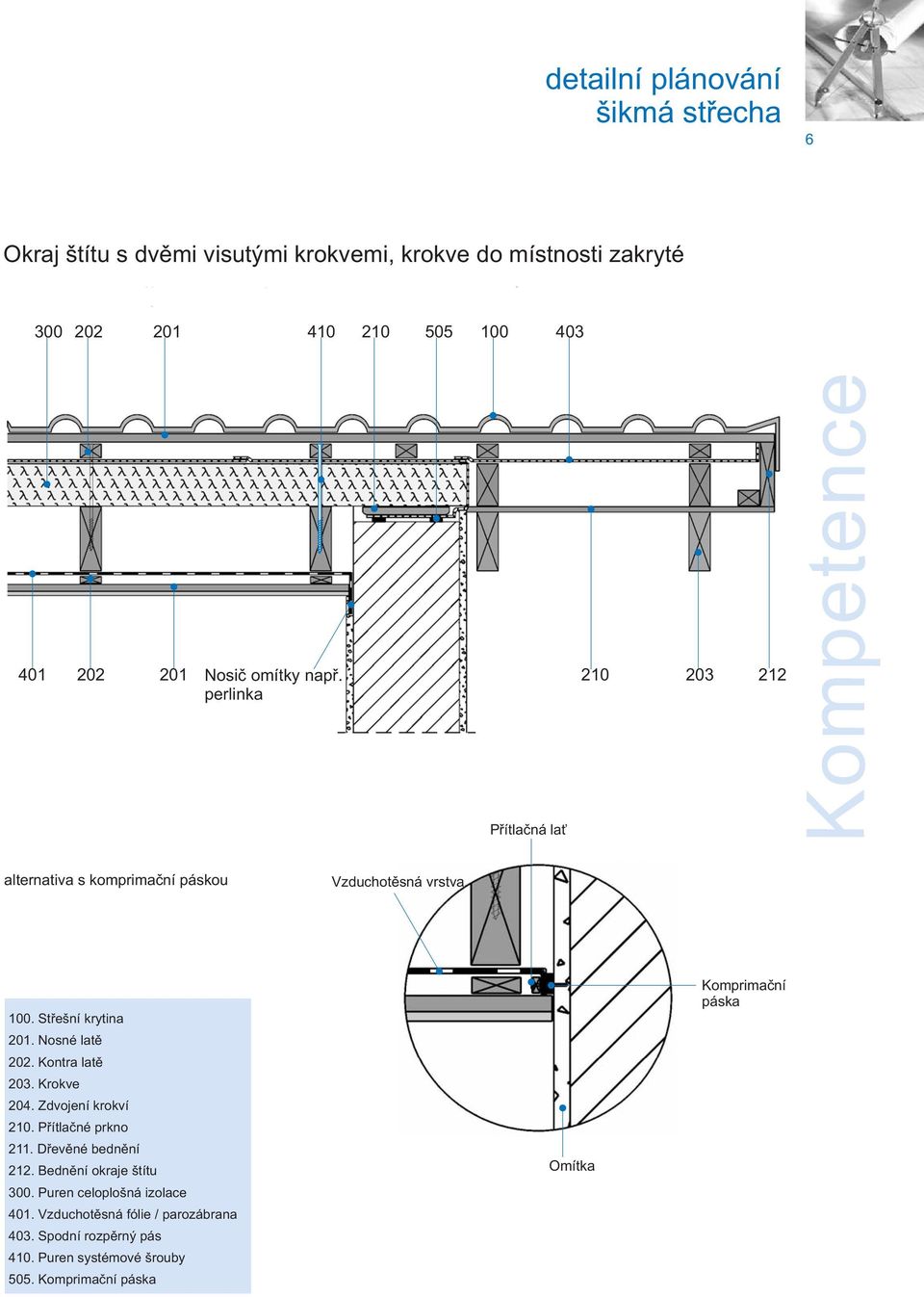

7 detailní plánování 6 Okraj štítu s dvěmi visutými krokv emi, krokve do místnosti zakryté Nosič omítky např perlinka Přítlačná lať alternativa s komprimační páskou Vzduchotěsná vrstva 204. Zdvojení krokví 210. Přítlačné prkno 212. Bednění okraje štítu. Puren 403. Spodní rozpěrný pás 505. Komprimační páska Omítka Komprimační páska

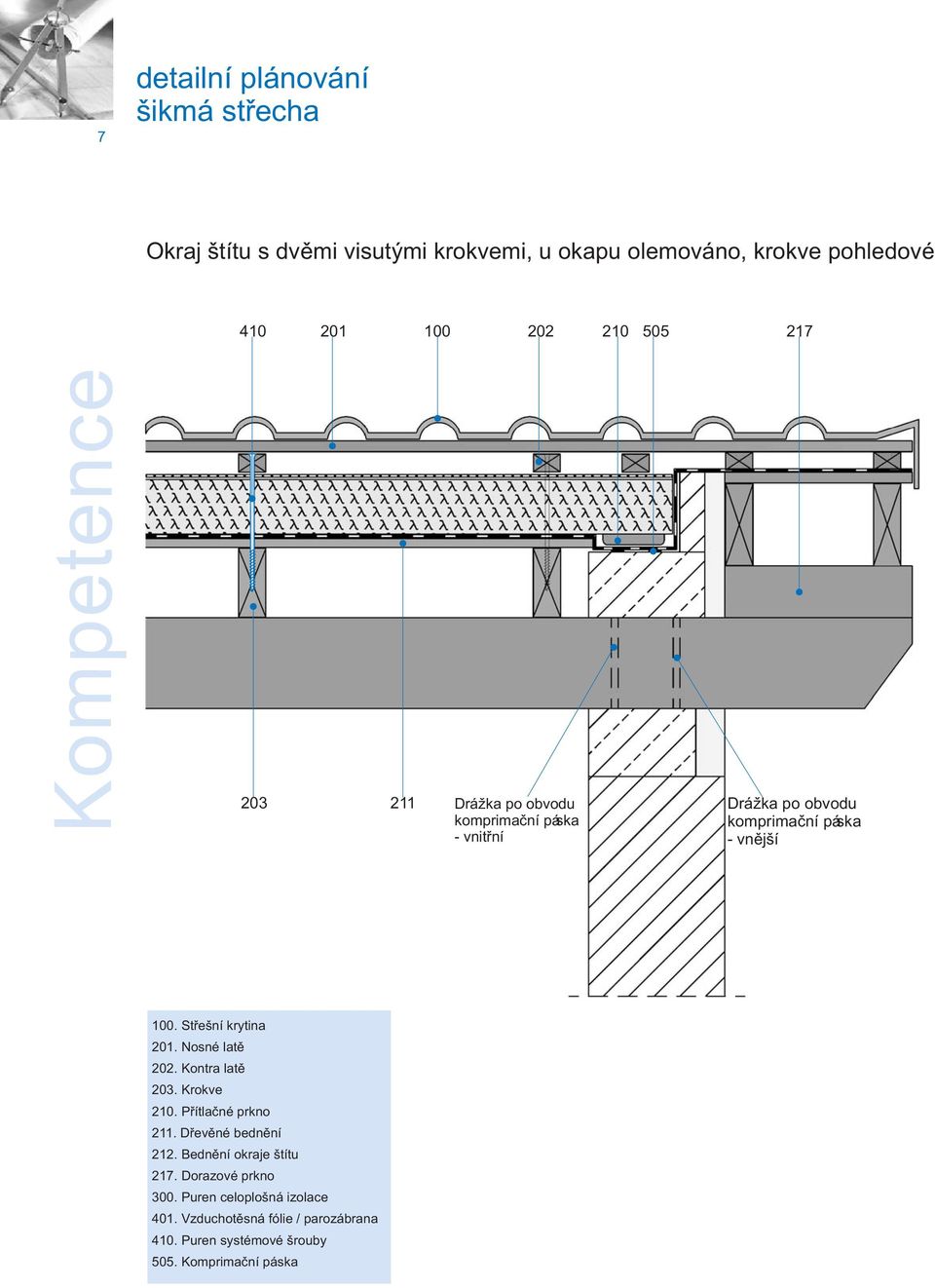

8 7 detailní plánování Okraj štítu s dvěmi visutými krokv emi, u okapu olemováno, krokve pohledové Drážka po obvodu komprimační páska - vnitřní Drážka po obvodu komprimační páska - vnější 210. Přítlačné prkno 212. Bednění okraje štítu 217. Dorazové prkno. Puren 505. Komprimační páska

9 detailní plánování 8 Okraj štítu: Přerušení bednění a vzduchotěsné napojení bednění na zdivo štítu Přítlačná lať Přítlačné prkno. Puren 505. Komprimační páska

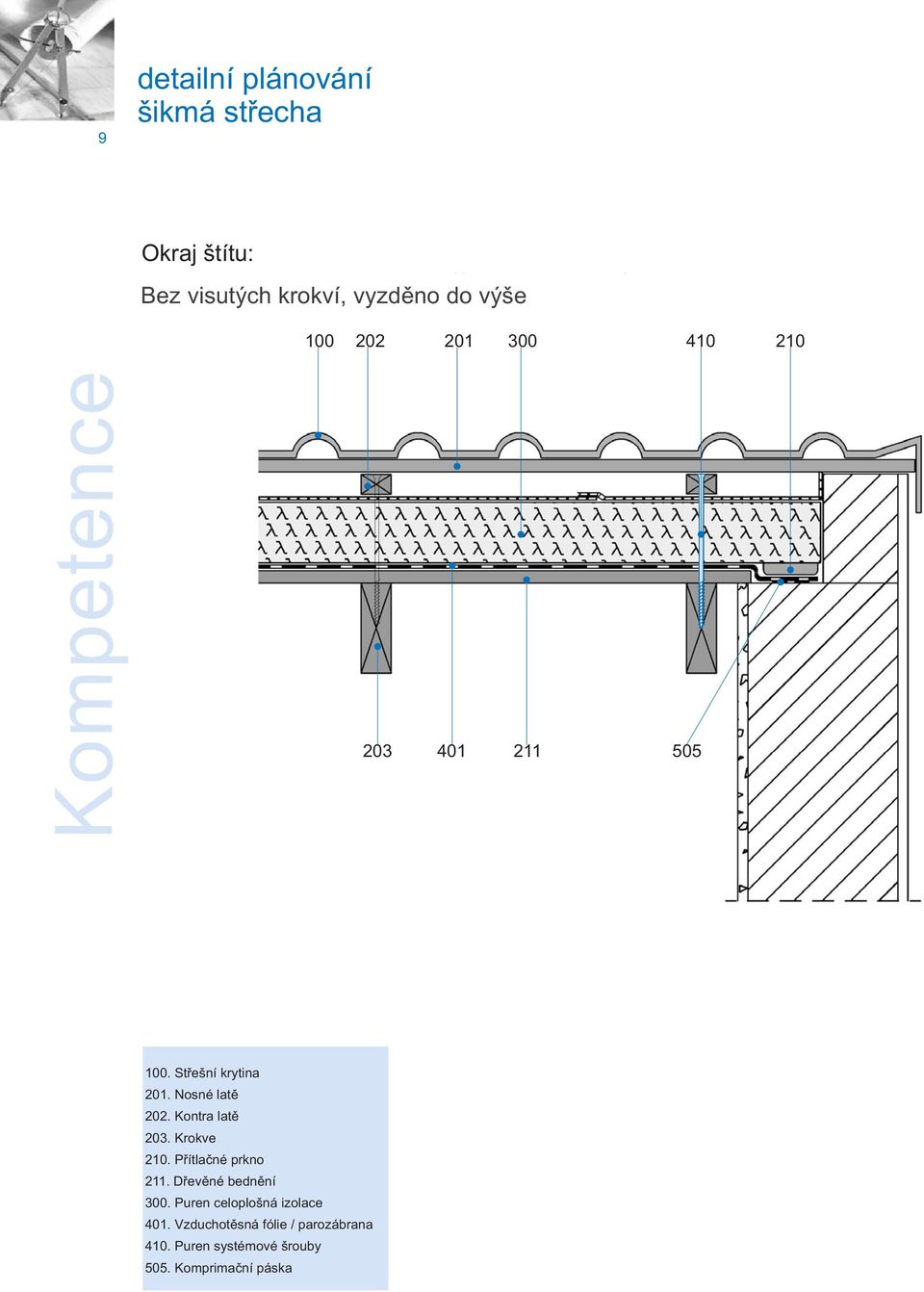

10 9 detailní plánování Okraj štítu: Bez visutých krokví, vyzděno do výše Přítlačné prkno. Puren 505. Komprimační páska

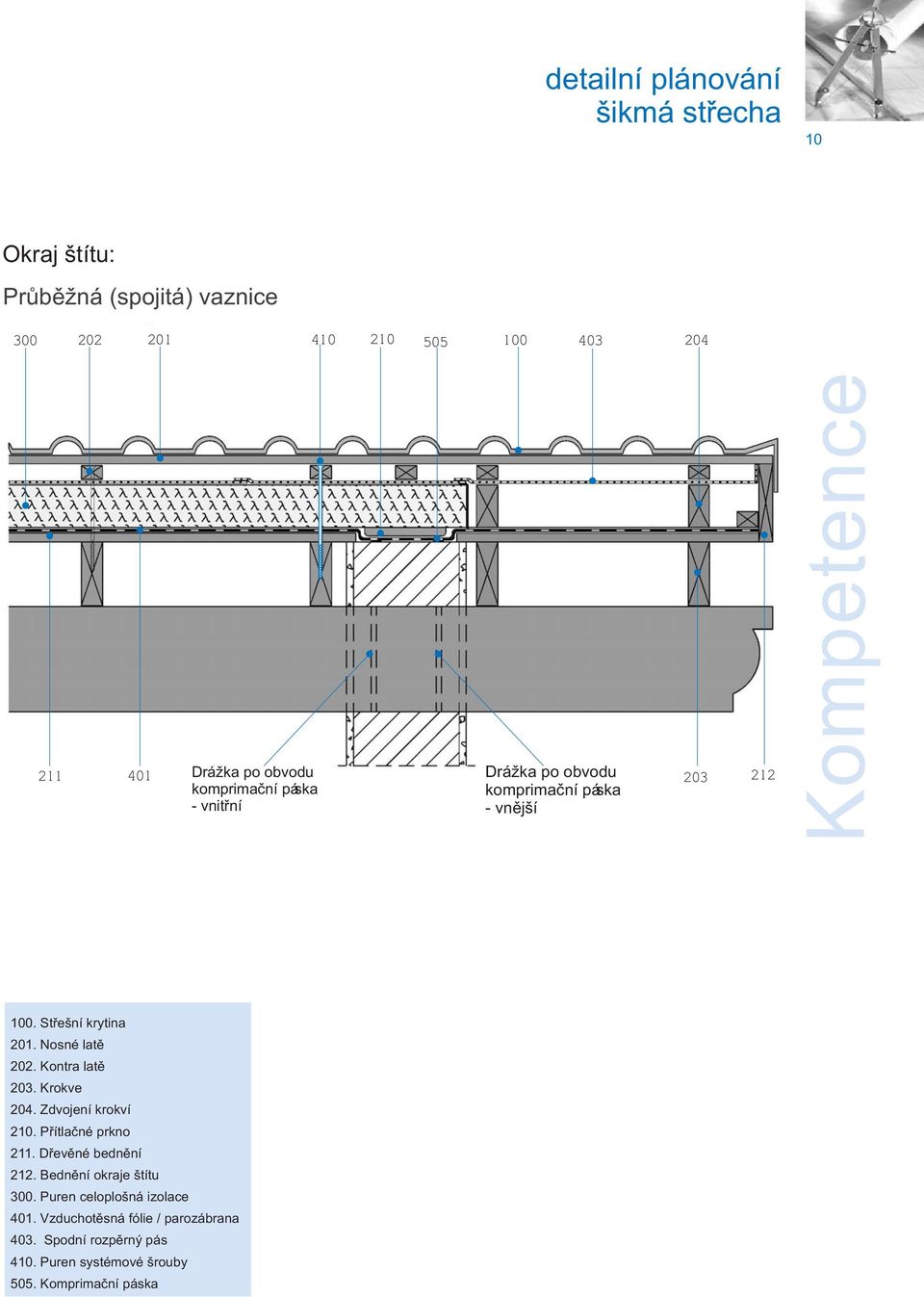

11 detailní plánování 10 Okraj štítu: Průběžná (spojitá) vaznice Drážka po obvodu Drážka po obvodu komprimační páska komprimační páska - vnitřní - vnější 204. Zdvojení krokví 210. Přítlačné prkno 212. Bednění okraje štítu. Puren 403. Spodní rozpěrný pás 505. Komprimační páska

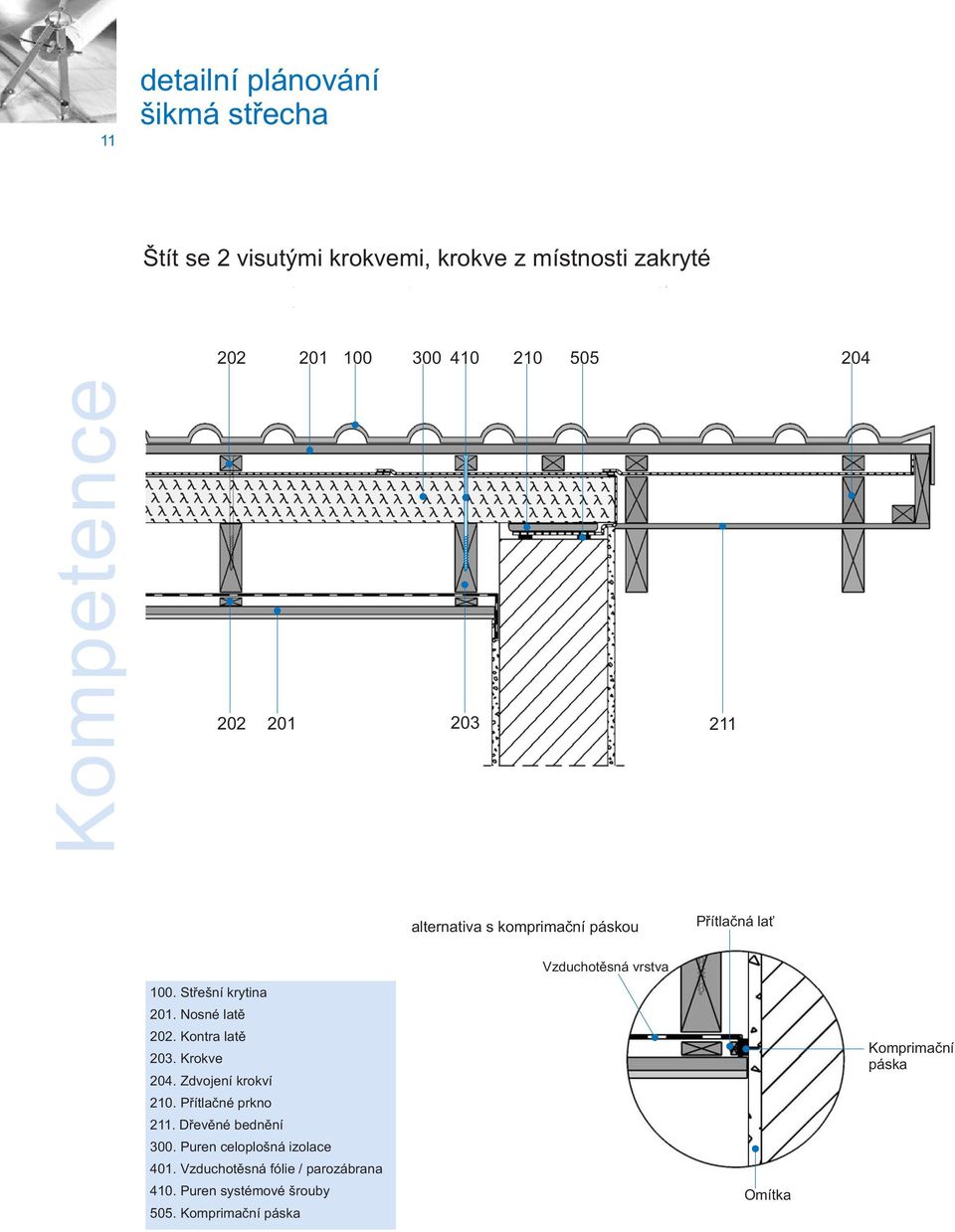

12 11 detailní plánování Štít se 2 visutými krokvemi, krokve z místnosti zakryté alternativa s komprimační páskou Přítlačná lať Vzduchotěsná vrstva 204. Zdvojení krokví 210. Přítlačné prkno. Puren 505. Komprimační páska Omítka Komprimační páska

13 detailní plánování 12 Okap: Příklad1 - s průchozími, pohledovými krokvemi Zdvojení krokví 208. Okapová fošna 209. Zakončovací fošna 210. Přítlačné prkno 217. Dorazové prkno. Puren 505. Komprimační páska

14 13 detailní plánování Okap: Příklad 2 - s WDVS a průchozími, pohledovými krokvemi Dacheindeckung Zdvojení krokví Traglattung Okapová fošna Konterlatte Zakončovací fošna Sparrenaufdopplung Dřevěné bednění Holzschalung Dorazové prkno Konstruktionsholz Puren puren Vzduchotěsná Vollflächendämmung fólie / parozábrana

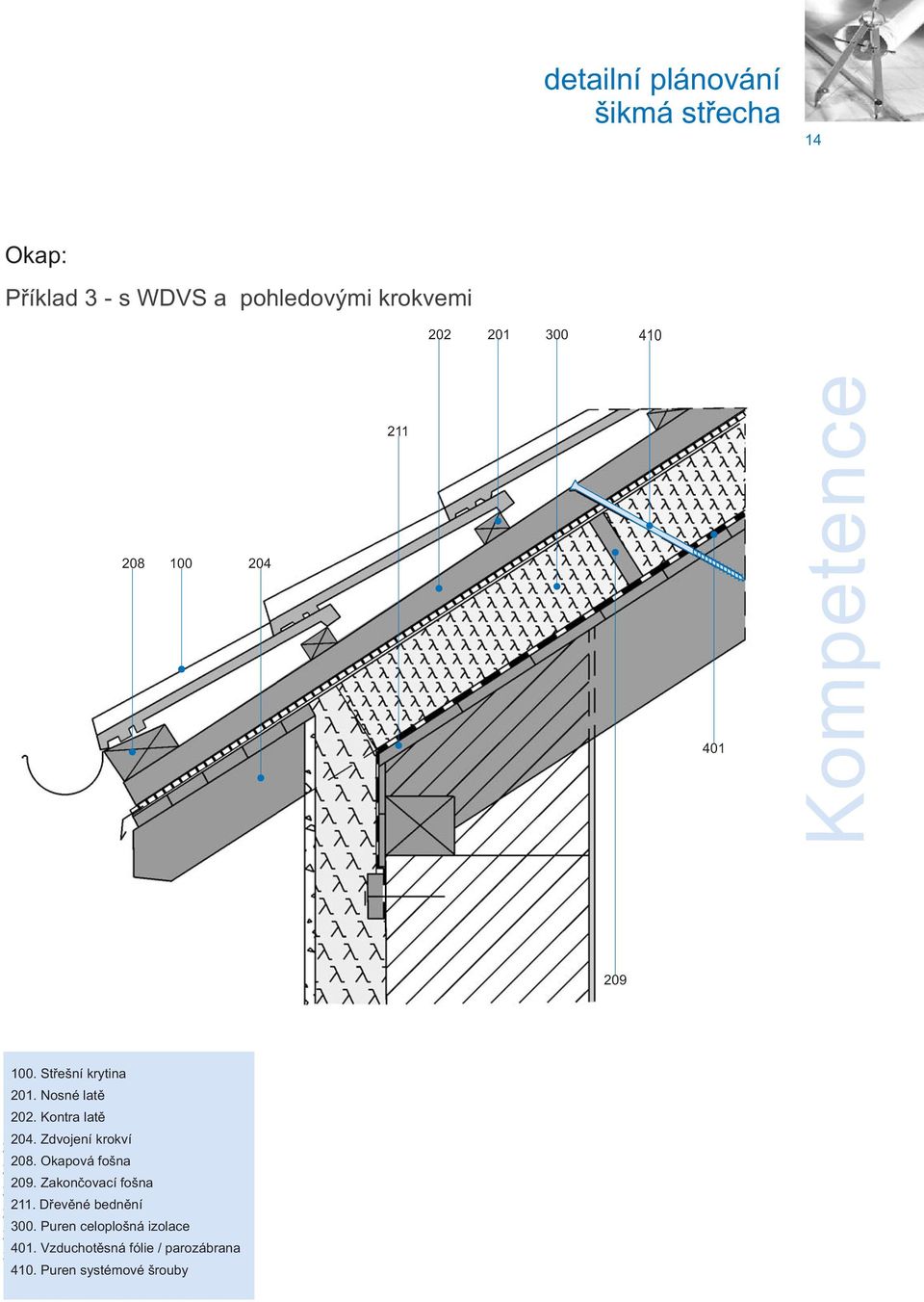

15 detailní plánování 14 Okap: Příklad 3 - s WDVS a pohledovými krokvemi Dacheindeckung 204. Zdvojení krokví 201. Traglattung 208. Okapová fošna 202. Konterlatte 209. Zakončovací fošna 204. Sparrenaufdopplung 211. Holzschalung. Puren 217. Konstruktionsholz. puren Vollflächendämmung

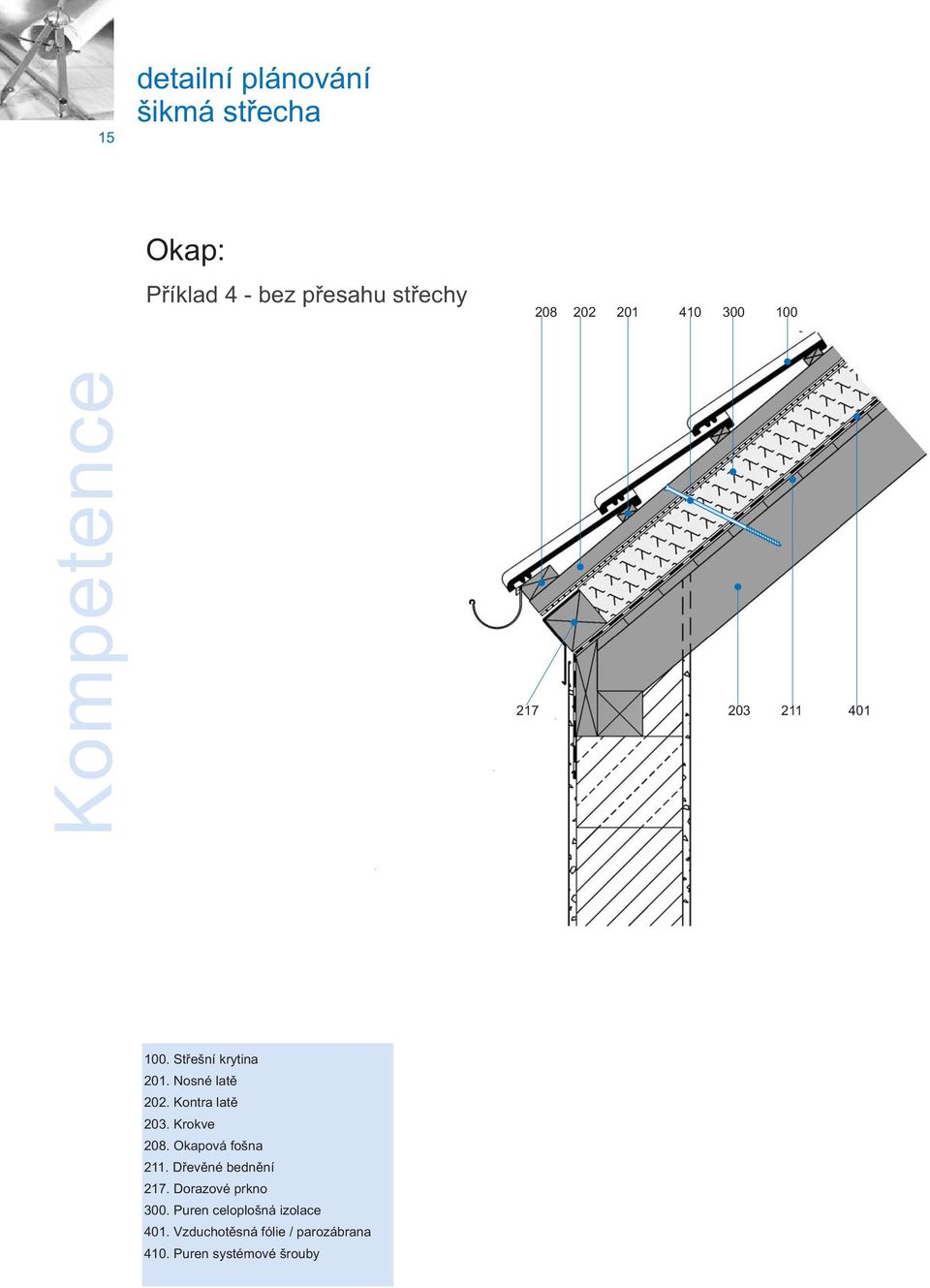

16 15 detailní plánování Okap: Příklad 4 - bez přesahu střechy Okapová fošna 217. Dorazové prkno. Puren

17 detailní plánování 16 Hřeben: Vyobrazení s vnitřním obložením Puren 508. Diffucell páska na úžlabí 515. PUR-montážní pěna

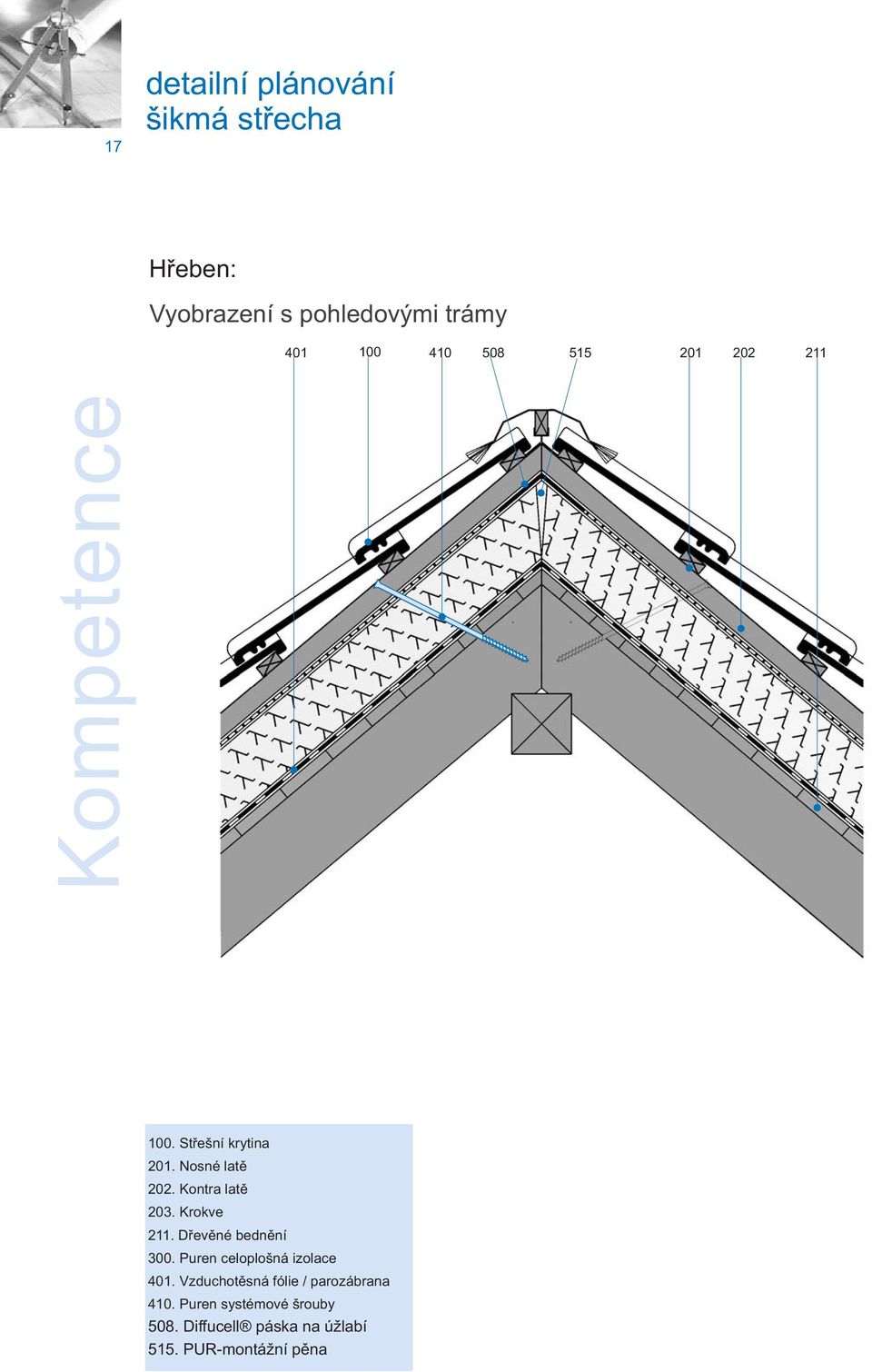

18 17 detailní plánování Hřeben: Vyobrazení s pohledovými trámy Puren 508. Diffucell páska na úžlabí 515. PUR-montážní pěna

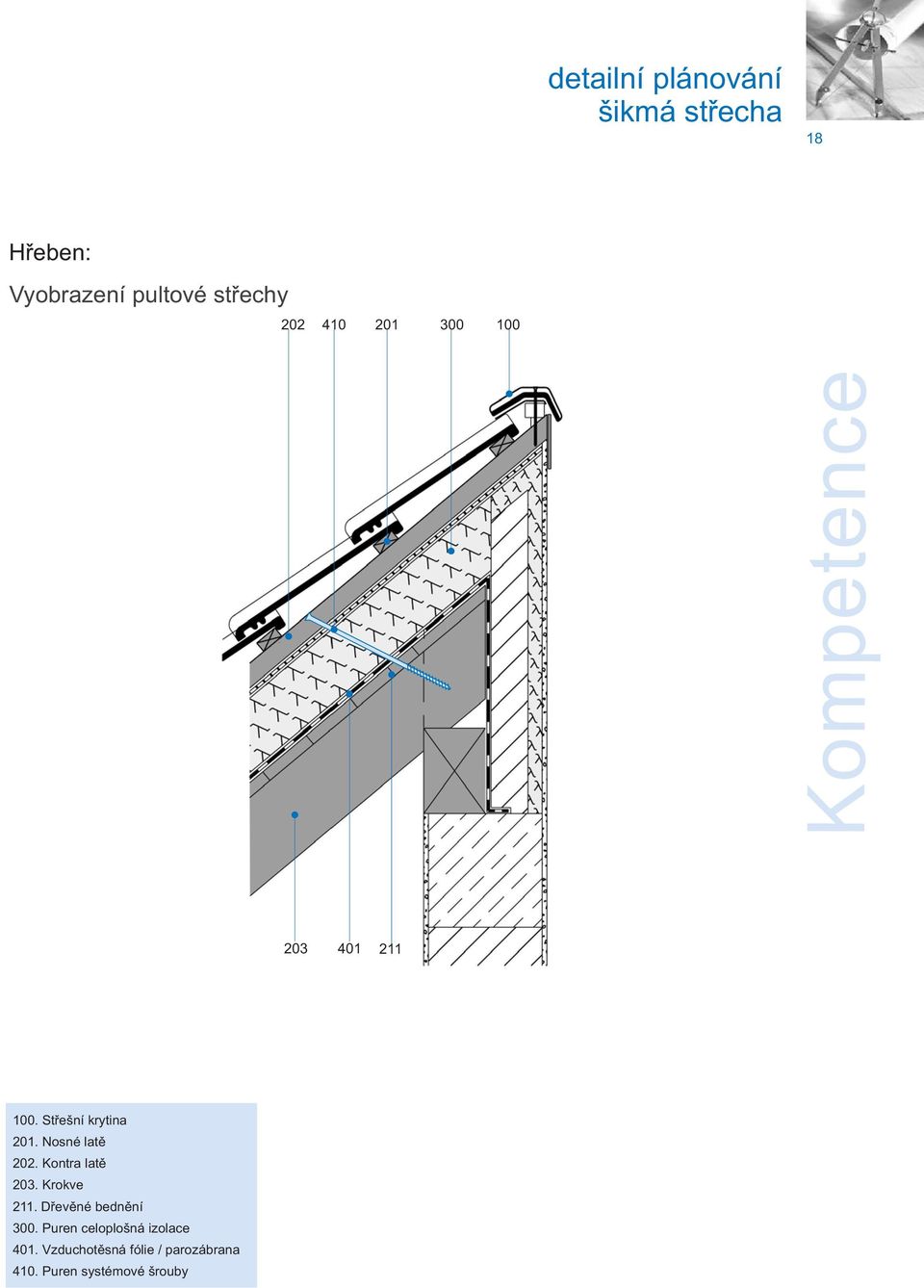

19 detailní plánování 18 Hřeben: Vyobrazení pultové střechy Puren

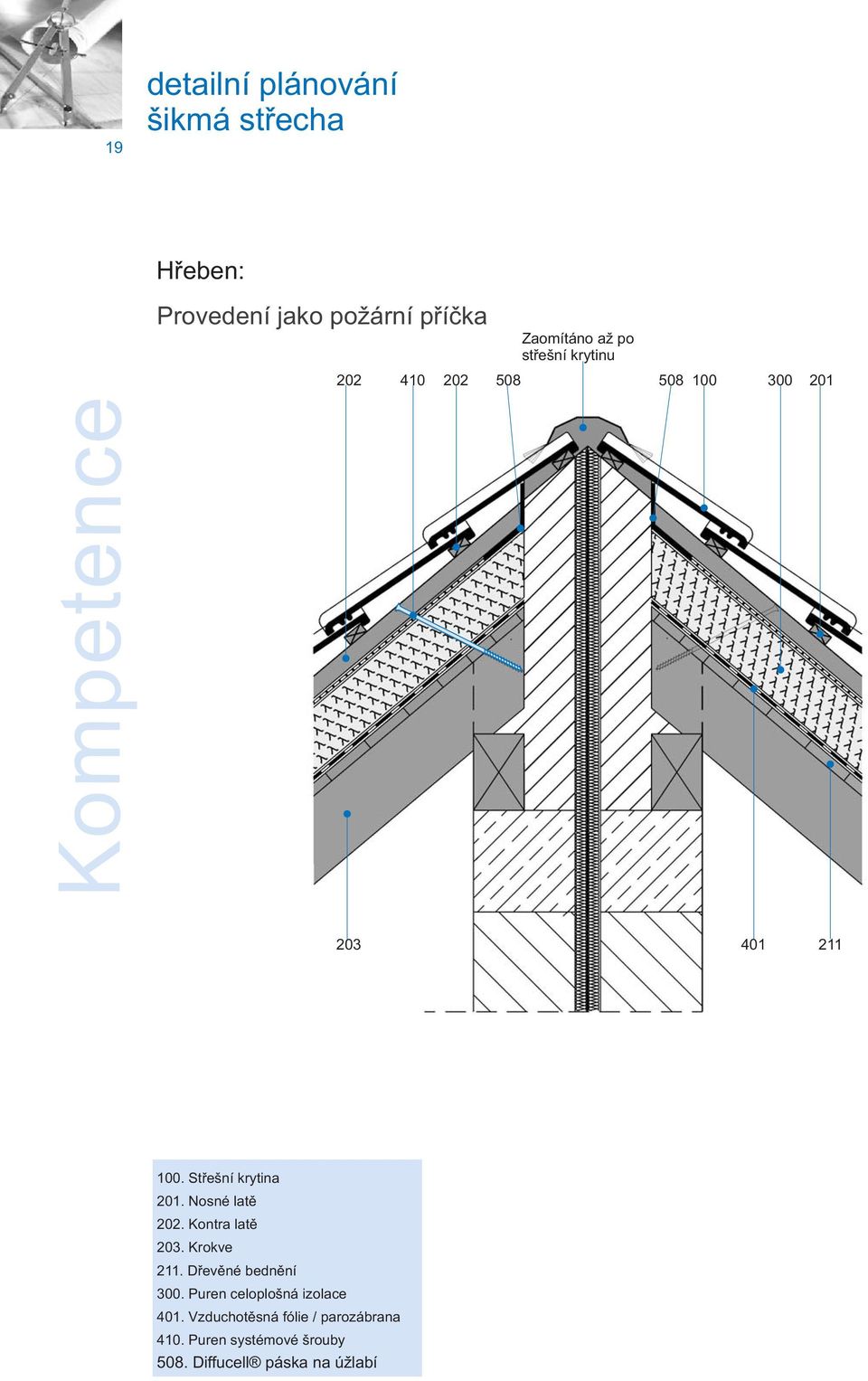

20 19 detailní plánování Hřeben: Provedení jako požární příčka Zaomítáno až po střešní krytinu Puren 508. Diffucell páska na úžlabí

21 detailní plánování 20 Úžlabí: Úžlabní krokev 220. Plátování. Puren 508. Diffucell páska na úžlabí 515. PUR-montážní pěna

22 21 detailní plánování Prostup: Vzduchotěsné spoje, zakryté krokve Puren 508. Diffucell páska na úžlabí 515. PUR-montážní pěna

23 detailní plánování 22 Prostup: Střešní okno včetně puren Izolace okenních rámů Puren 508. Diffucell páska na úžlabí 515. PUR-montážní pěna 518. Puren Izolace okenních rámů

24 23 detailní plánování Prostup: Střešní okno bez puren Izolace okenních rámů - boční pohled. Při montáži okenních rámů se nejprve vyřízne izolace v požadovaných rozměrech okna. Následně je možné nůžkami nastřihnout parozábranu tak, aby bylo možné spojit po namontování rámu vzniklé trojúhelníky spolu s lemem střešního okna. Dutiny mezi rámem a střešním oknem je třeba vypěnit montážní pěnou. Místa spojů olepíme lepicí páskou na úžlabí, abychom zajistili bezpečný odvod vody.

25 detailní plánování 24 Prostup: Komín Vzduchotěsný spoj s konstrukčním lepidlem Puren 508. Diffucell páska na úžlabí 516. A1 materiál např. kamenná vlna Zpravidla se dutina mezi komínem a přechodovou částí vylévá betonem. Pro hořlavé materiály platí bezpečnostní mezera 5 cm, pokud nestanoví kominík jinak. Tuto mezeru je možné vyplnit kamennou vlnou. Upevnění parozábrany se provádí na betonový věnec pomocí vhodných lepidel, popř. Komprimační páskou a přítlačnou latí.

26 25 Upevňovací technika Šrouby - DaBau Šrouby DaBau Tabulka 1 Izolace- tloušťka [mm] * 220* 240* slouží ke zjištění požadované délky šroubů bez bednění bednění 19 mm DaBau - šrouby pro rovnoměrné rozložení zatížení Vždy s dřevěným bedněním o tloušťce... bednění 21 mm bednění 24 mm bednění 28 mm Při výpočtu byla zohledněna tloušťka kontralatě 40mma zápustná hloubka 60mm. * Dvojitá pokládka. bednění 30 mm bednění 35 mm bednění 40 mm doporučení SFS- Duo Twin Tabulka 2 slouží ke zjištění požadované délky šroubů Izolace- tloušťka SFS-Duo Twin - šrouby pro rovnoměrné rozložení zatížení Vždy s dřevěným bedněním o tloušťce... SFS-Twin UD šrouby [mm] bez bednění bednění bednění bednění bednění 19 mm 21 mm 24 mm 28 mm * 220* 240* Při výpočtu byla zohledněna tloušťka kontralatě 40mma zápustná hloubka 60mm. * Dvojitá pokládka. bednění 30 mm bednění 35 mm bednění 40 mm

27 Tabulka izolačních hodnot R [m² K/W] T U-Wert* [W/(m² K)] WLS 024 R [m² K/W] T U-Wert* [W/(m² K)] R [m² K/W] T U-Wert* [W/(m² K)] R [m² K/W] T U-Wert* [W/(m² K)] R [m² K/W] T U-Wert* [W/(m² K)] R [m² K/W] T U-Wert* [W/(m² K)] WLS 028 WLS 030 WLS 035 WLS 040 WLS 045 puren PUR/PIR-tvrzená pěna 0,417 0,833 1, 1,667 2,083 2,500 2,917 3,125 3,333 3,542 3,750 4,167 4,583 5,000 5,417 5,833 6, 6,667 7,083 7,500 7,917 8,333 8,750 9,167 9,583 10,000 10,417 10,833 11, 11,667 12,083 12,500 12,917 13,333 1,796 1,027 0,719 0,554 0,450 0,379 0,327 0,306 0,288 0,272 0,257 0,232 0,212 0,195 0,180 0,167 0,156 0,147 0,138 0,131 0,124 0,118 0,112 0,107 0,103 0,099 0,095 0,091 0,088 0,085 0,082 0,079 0,077 0,074 2,857 3,036 3,214 3,571 3,929 4,286 4,643 5,000 5,357 5,714 6,071 6,429 6,786 7,143 7,500 7,857 8,214 8,571 8,929 9,286 9,643 10,000 10,357 10,714 11,071 11,429 0,334 0,315 0,298 0,269 0,246 0,226 0,209 0,195 0,182 0,171 0,161 0,152 0,144 0,137 0,131 0,125 0,120 0,115 0,110 0,106 0,102 0,099 0,095 0,092 0,089 0,086 0,333 0,667 1,000 1,333 1,667 2,000 2,333 2,500 2,667 2,833 3,000 3,333 3,667 4,000 4,333 4,667 5,000 5,333 5,667 6,000 6,333 6,667 7,000 7,333 7,667 8,000 8,333 8,667 9,000 9,333 9,667 10,000 10,333 10,667 2,113 1,240 0,877 0,679 0,554 0,467 0,404 0,379 0,356 0,336 0,318 0,288 0,263 0,242 0,224 0,208 0,195 0,183 0,172 0,163 0,154 0,147 0,140 0,134 0,128 0,123 0,118 0,114 0,109 0,106 0,102 0,099 0,095 0,093 0,286 0,571 0,857 1,143 1,429 1,714 2,000 2,143 2,286 2,429 2,571 2,857 3,143 3,429 3,714 4,000 4,286 4,571 4,857 5,143 5,429 5,714 6,000 6,286 6,571 6,857 7,143 7,429 7,714 8,000 8,286 8,571 8,857 9,143 2,349 1,406 1,003 0,780 0,638 0,539 0,467 0,438 0,412 0,389 0,369 0,334 0,305 0,280 0,259 0,242 0,226 0,212 0,200 0,189 0,180 0,171 0,163 0,156 0,149 0,143 0,137 0,132 0,127 0,123 0,119 0,115 0,111 0,108 0, 0,500 0,750 1,000 1, 1,500 1,750 1,875 2,000 2,125 2, 2,500 2,750 3,000 3, 3,500 3,750 4,000 4, 4,500 4,750 5,000 5, 5,500 5,750 6,000 6, 6,500 6,750 7,000 7, 7,500 7,750 8,000 2,564 1,563 1,124 0,877 0,719 0,610 0,529 0,496 0,467 0,442 0,418 0,379 0,346 0,318 0,295 0,275 0,257 0,242 0,228 0,216 0,204 0,195 0,186 0,177 0,170 0,163 0,156 0,151 0,145 0,140 0,135 0,131 0,127 0,123 0,222 0,444 0,667 0,889 1,111 1,333 1,556 1,667 1,778 1,889 2,000 2,222 2,444 2,667 2,889 3,111 3,333 3,556 3,778 4,000 4,222 4,444 4,667 4,889 5,111 5,333 5,556 5,778 6,000 6,222 6,444 6,667 6,889 7,111 2,761 1,711 1,240 0,972 0,799 0,679 0,590 0,554 0,521 0,493 0,467 0,423 0,387 0,356 0,330 0,308 0,288 0,271 0,255 0,242 0,229 0,218 0,208 0,199 0,190 0,183 0,176 0,169 0,163 0,157 0,152 0,147 0,142 0,138 ostatní izolační materiály [mm] šířka desky šířka desky [mm] * v U- Rsi 0,10, Rse 0,04 hodnotě započítáno 26
