ZEM NÁVOD K INSTALACI.
|
|
- Břetislav Kašpar
- před 8 lety
- Počet zobrazení:
Transkript

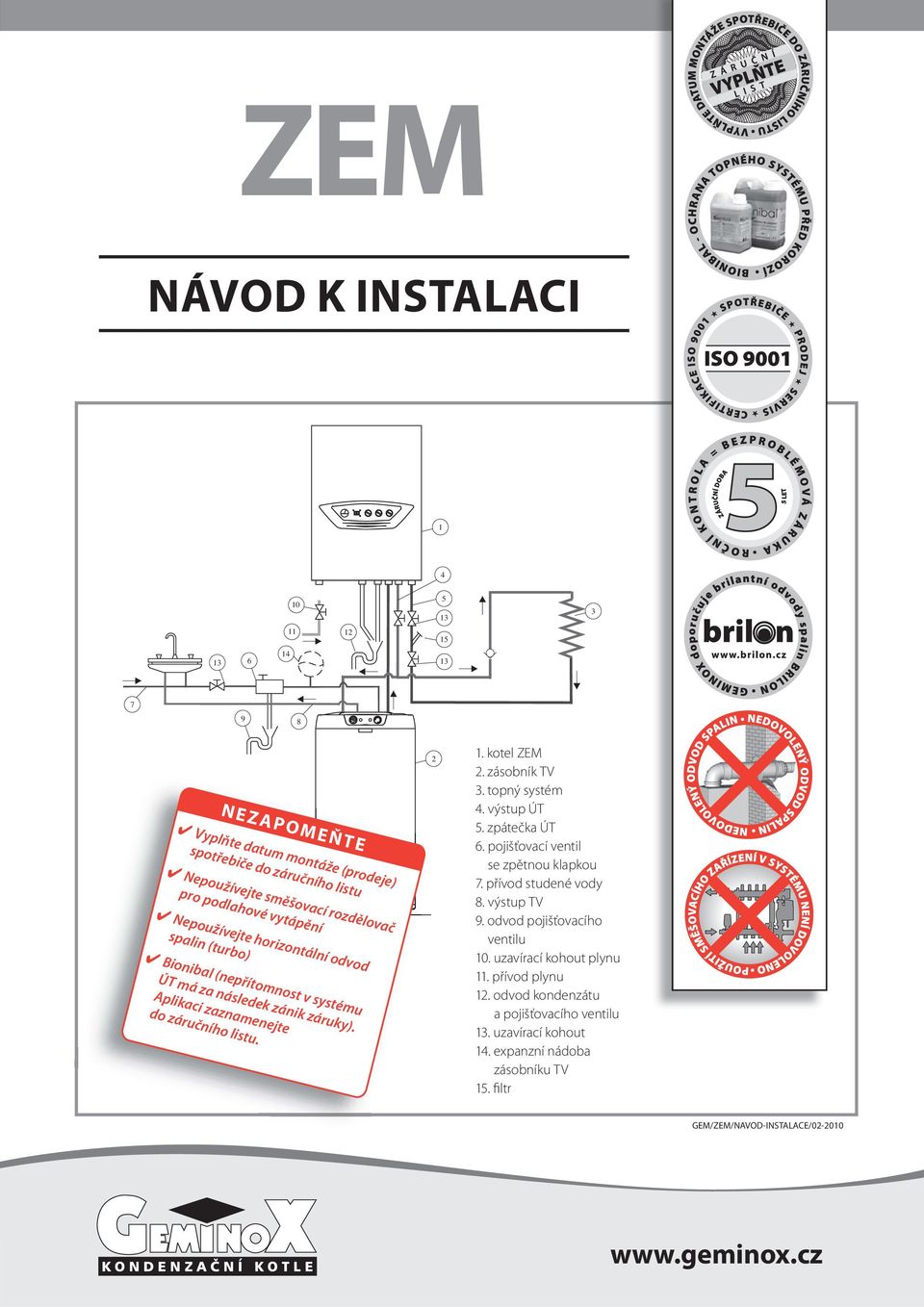

1 C ZEM NÁVOD K INSTALACI NEZAPOMEŇTE Vyplňte datum montáže (prodeje) spotřebiče do záručního listu Nepoužívejte směšovací rozdělovač pro podlahové vytápění Nepoužívejte horizontální odvod spalin (turbo) Bionibal (nepřítomnost v systému ÚT má za následek zánik záruky). Aplikaci zaznamenejte do záručního listu kotel ZEM 2. zásobník TV 3. topný systém 4. výstup ÚT 5. zpátečka ÚT 6. pojišťovací ventil se zpětnou klapkou 7. přívod studené vody 8. výstup TV 9. odvod pojišťovacího ventilu 10. uzavírací kohout plynu 11. přívod plynu 12. odvod kondenzátu a pojišťovacího ventilu 13. uzavírací kohout 14. expanzní nádoba zásobníku TV 15. filtr GEM/ZEM/NAVOD-INSTALACE/

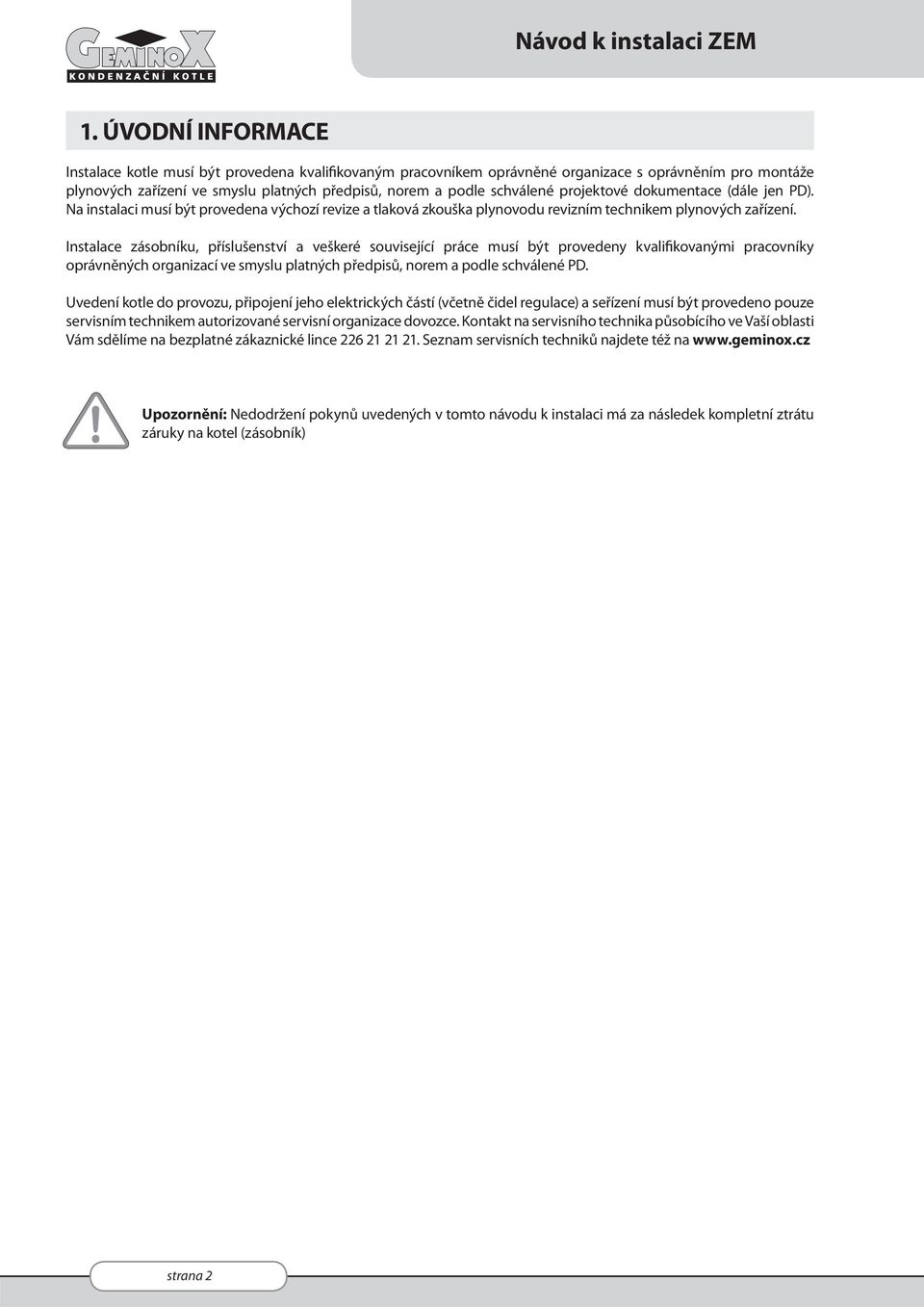

2 Návod k instalaci ZEM 1. ÚVODNÍ INFORMACE Instalace kotle musí být provedena kvalifikovaným pracovníkem oprávněné organizace s oprávněním pro montáže plynových zařízení ve smyslu platných předpisů, norem a podle schválené projektové dokumentace (dále jen PD). Na instalaci musí být provedena výchozí revize a tlaková zkouška plynovodu revizním technikem plynových zařízení. Instalace zásobníku, příslušenství a veškeré související práce musí být provedeny kvalifikovanými pracovníky oprávněných organizací ve smyslu platných předpisů, norem a podle schválené PD. Uvedení kotle do provozu, připojení jeho elektrických částí (včetně čidel regulace) a seřízení musí být provedeno pouze servisním technikem autorizované servisní organizace dovozce. Kontakt na servisního technika působícího ve Vaší oblasti Vám sdělíme na bezplatné zákaznické lince Seznam servisních techniků najdete též na Upozornění: Nedodržení pokynů uvedených v tomto návodu k instalaci má za následek kompletní ztrátu záruky na kotel (zásobník) strana 2

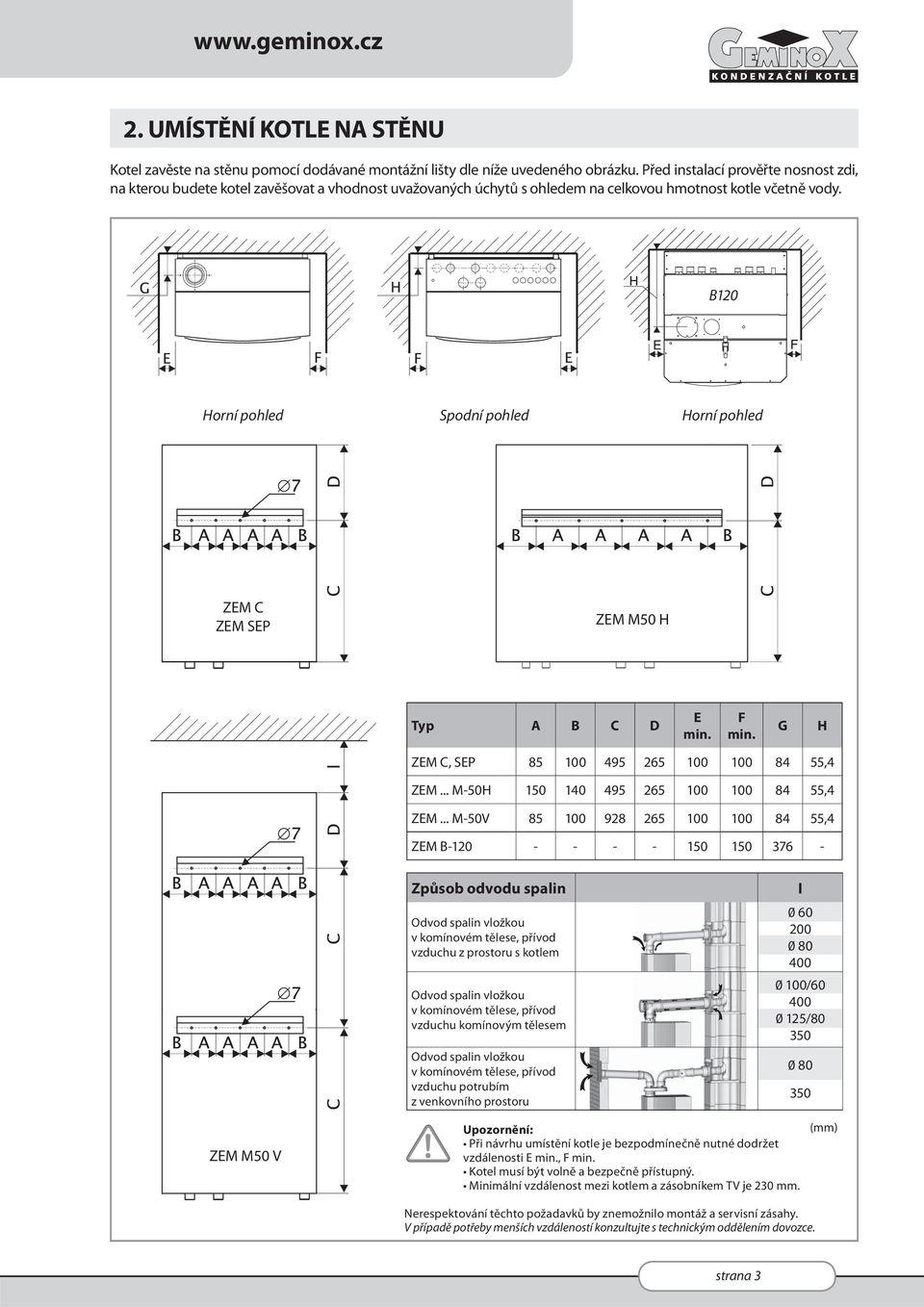

3 2. UMÍSTĚNÍ KOTLE NA STĚNU Kotel zavěste na stěnu pomocí dodávané montážní lišty dle níže uvedeného obrázku. Před instalací prověřte nosnost zdi, na kterou budete kotel zavěšovat a vhodnost uvažovaných úchytů s ohledem na celkovou hmotnost kotle včetně vody. B120 Horní pohled Spodní pohled Horní pohled ZEM C ZEM SEP ZEM M50 H Typ A B C D E min. F min. G H ZEM C, SEP ,4 ZEM... M-50H ,4 ZEM... M-50V ,4 ZEM B Způsob odvodu spalin Odvod spalin vložkou v komínovém tělese, přívod vzduchu z prostoru s kotlem Odvod spalin vložkou v komínovém tělese, přívod vzduchu komínovým tělesem Odvod spalin vložkou v komínovém tělese, přívod vzduchu potrubím z venkovního prostoru I / / ZEM M50 V Upozornění: Při návrhu umístění kotle je bezpodmínečně nutné dodržet vzdálenosti E min., F min. Kotel musí být volně a bezpečně přístupný. Minimální vzdálenost mezi kotlem a zásobníkem TV je 230 mm. (mm) Nerespektování těchto požadavků by znemožnilo montáž a servisní zásahy. V případě potřeby menších vzdáleností konzultujte s technickým oddělením dovozce. strana 3

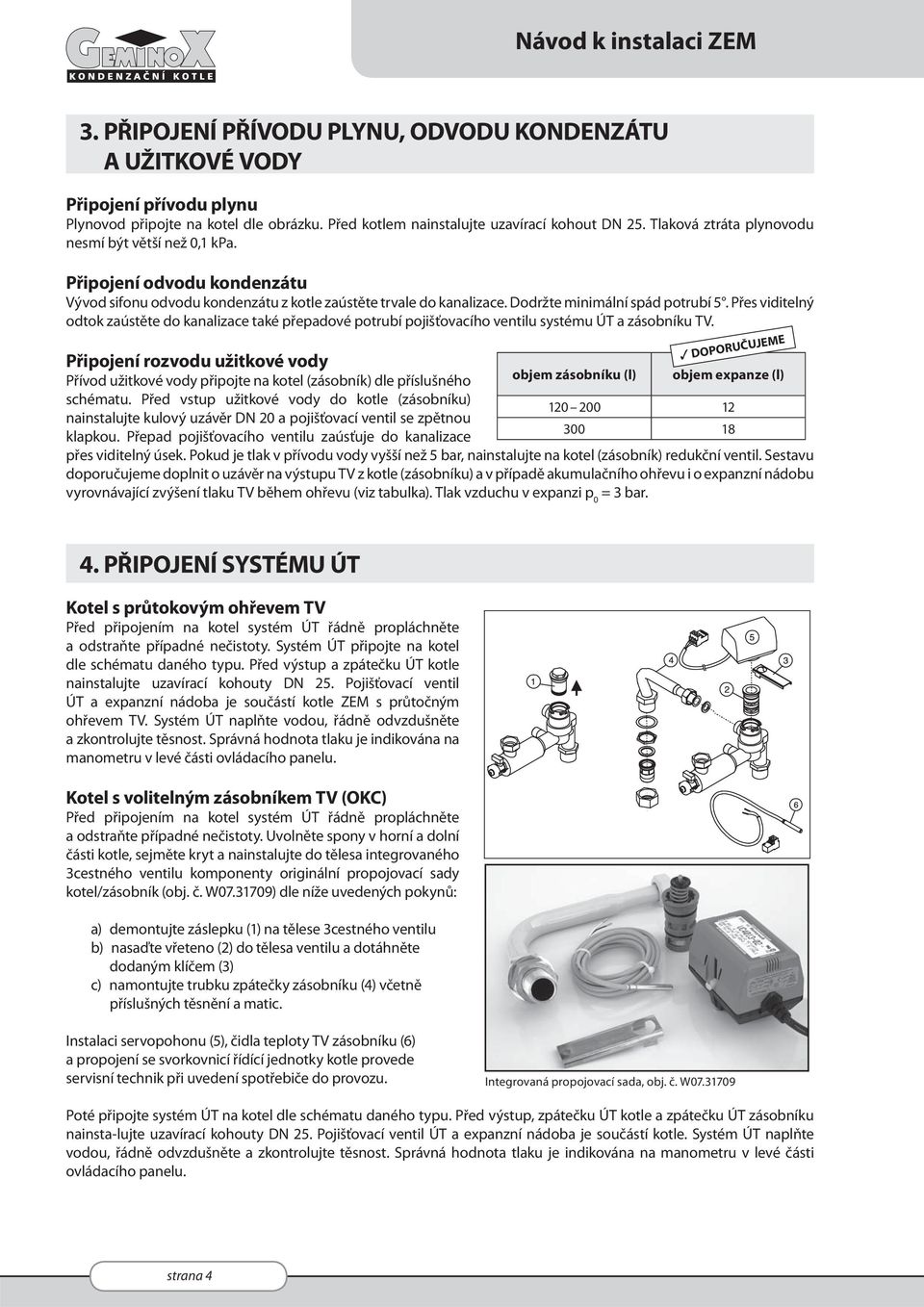

4 Návod k instalaci ZEM 3. PŘIPOJENÍ PŘÍVODU PLYNU, ODVODU KONDENZÁTU A UŽITKOVÉ VODY Připojení přívodu plynu Plynovod připojte na kotel dle obrázku. Před kotlem nainstalujte uzavírací kohout DN 25. Tlaková ztráta plynovodu nesmí být větší než 0,1 kpa. Připojení odvodu kondenzátu Vývod sifonu odvodu kondenzátu z kotle zaústěte trvale do kanalizace. Dodržte minimální spád potrubí 5. Přes viditelný odtok zaústěte do kanalizace také přepadové potrubí pojišťovacího ventilu systému ÚT a zásobníku TV. Připojení rozvodu užitkové vody Přívod užitkové vody připojte na kotel (zásobník) dle příslušného objem zásobníku (l) objem expanze (l) schématu. Před vstup užitkové vody do kotle (zásobníku) nainstalujte kulový uzávěr DN 20 a pojišťovací ventil se zpětnou klapkou. Přepad pojišťovacího ventilu zaúsťuje do kanalizace přes viditelný úsek. Pokud je tlak v přívodu vody vyšší než 5 bar, nainstalujte na kotel (zásobník) redukční ventil. Sestavu doporučujeme doplnit o uzávěr na výstupu TV z kotle (zásobníku) a v případě akumulačního ohřevu i o expanzní nádobu vyrovnávající zvýšení tlaku TV během ohřevu (viz tabulka). Tlak vzduchu v expanzi p 0 DOPORUČUJEME 4. PŘIPOJENÍ SYSTÉMU ÚT Kotel s průtokovým ohřevem TV Před připojením na kotel systém ÚT řádně propláchněte a odstraňte případné nečistoty. Systém ÚT připojte na kotel dle schématu daného typu. Před výstup a zpátečku ÚT kotle nainstalujte uzavírací kohouty DN 25. Pojišťovací ventil ÚT a expanzní nádoba je součástí kotle ZEM s průtočným ohřevem TV. Systém ÚT naplňte vodou, řádně odvzdušněte a zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v levé části ovládacího panelu. Kotel s volitelným zásobníkem TV (OKC) Před připojením na kotel systém ÚT řádně propláchněte a odstraňte případné nečistoty. Uvolněte spony v horní a dolní části kotle, sejměte kryt a nainstalujte do tělesa integrovaného 3cestného ventilu komponenty originální propojovací sady kotel/zásobník (obj. č. W ) dle níže uvedených pokynů: a) demontujte záslepku (1) na tělese 3cestného ventilu b) nasaďte vřeteno (2) do tělesa ventilu a dotáhněte dodaným klíčem (3) c) namontujte trubku zpátečky zásobníku (4) včetně příslušných těsnění a matic. Instalaci servopohonu (5), čidla teploty TV zásobníku (6) a propojení se svorkovnicí řídící jednotky kotle provede servisní technik při uvedení spotřebiče do provozu. Integrovaná propojovací sada, obj. č. W Poté připojte systém ÚT na kotel dle schématu daného typu. Před výstup, zpátečku ÚT kotle a zpátečku ÚT zásobníku nainsta-lujte uzavírací kohouty DN 25. Pojišťovací ventil ÚT a expanzní nádoba je součástí kotle. Systém ÚT naplňte vodou, řádně odvzdušněte a zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v levé části ovládacího panelu. strana 4

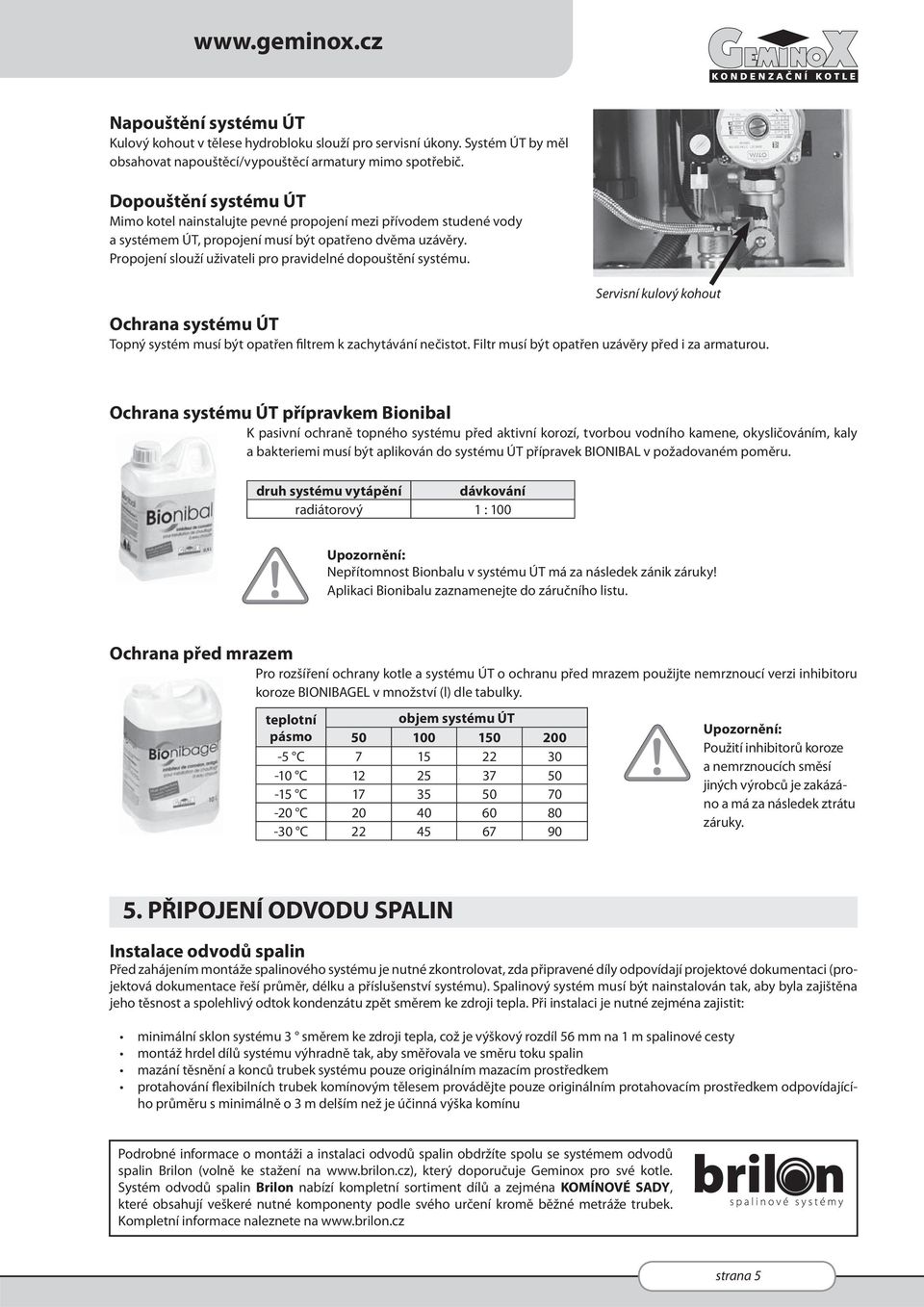

5 Napouštění systému ÚT Kulový kohout v tělese hydrobloku slouží pro servisní úkony. Systém ÚT by měl obsahovat napouštěcí/vypouštěcí armatury mimo spotřebič. Dopouštění systému ÚT Mimo kotel nainstalujte pevné propojení mezi přívodem studené vody a systémem ÚT, propojení musí být opatřeno dvěma uzávěry. Propojení slouží uživateli pro pravidelné dopouštění systému. Servisní kulový kohout Ochrana systému ÚT Topný systém musí být opatřen filtrem k zachytávání nečistot. Filtr musí být opatřen uzávěry před i za armaturou. Ochrana systému ÚT přípravkem Bionibal K pasivní ochraně topného systému před aktivní korozí, tvorbou vodního kamene, okysličováním, kaly a bakteriemi musí být aplikován do systému ÚT přípravek BIONIBAL v požadovaném poměru. druh systému vytápění dávkování radiátorový 1 : 100 Upozornění: Nepřítomnost Bionbalu v systému ÚT má za následek zánik záruky! Aplikaci Bionibalu zaznamenejte do záručního listu. Ochrana před mrazem Pro rozšíření ochrany kotle a systému ÚT o ochranu před mrazem použijte nemrznoucí verzi inhibitoru koroze BIONIBAGEL v množství (l) dle tabulky. teplotní objem systému ÚT pásmo C C C C C Upozornění: Použití inhibitorů koroze a nemrznoucích směsí jiných výrobců je zakázáno a má za následek ztrátu záruky. 5. PŘIPOJENÍ ODVODU SPALIN Instalace odvodů spalin Před zahájením montáže spalinového systému je nutné zkontrolovat, zda připravené díly odpovídají projektové dokumentaci (projektová dokumentace řeší průměr, délku a příslušenství systému). Spalinový systém musí být nainstalován tak, aby byla zajištěna jeho těsnost a spolehlivý odtok kondenzátu zpět směrem ke zdroji tepla. Při instalaci je nutné zejména zajistit: minimální sklon systému 3 směrem ke zdroji tepla, což je výškový rozdíl 56 mm na 1 m spalinové cesty montáž hrdel dílů systému výhradně tak, aby směřovala ve směru toku spalin mazání těsnění a konců trubek systému pouze originálním mazacím prostředkem protahování flexibilních trubek komínovým tělesem provádějte pouze originálním protahovacím prostředkem odpovídajícího průměru s minimálně o 3 m delším než je účinná výška komínu Podrobné informace o montáži a instalaci odvodů spalin obdržíte spolu se systémem odvodů spalin Brilon (volně ke stažení na který doporučuje Geminox pro své kotle. Systém odvodů spalin Brilon nabízí kompletní sortiment dílů a zejména KOMÍNOVÉ SADY, které obsahují veškeré nutné komponenty podle svého určení kromě běžné metráže trubek. Kompletní informace naleznete na strana 5

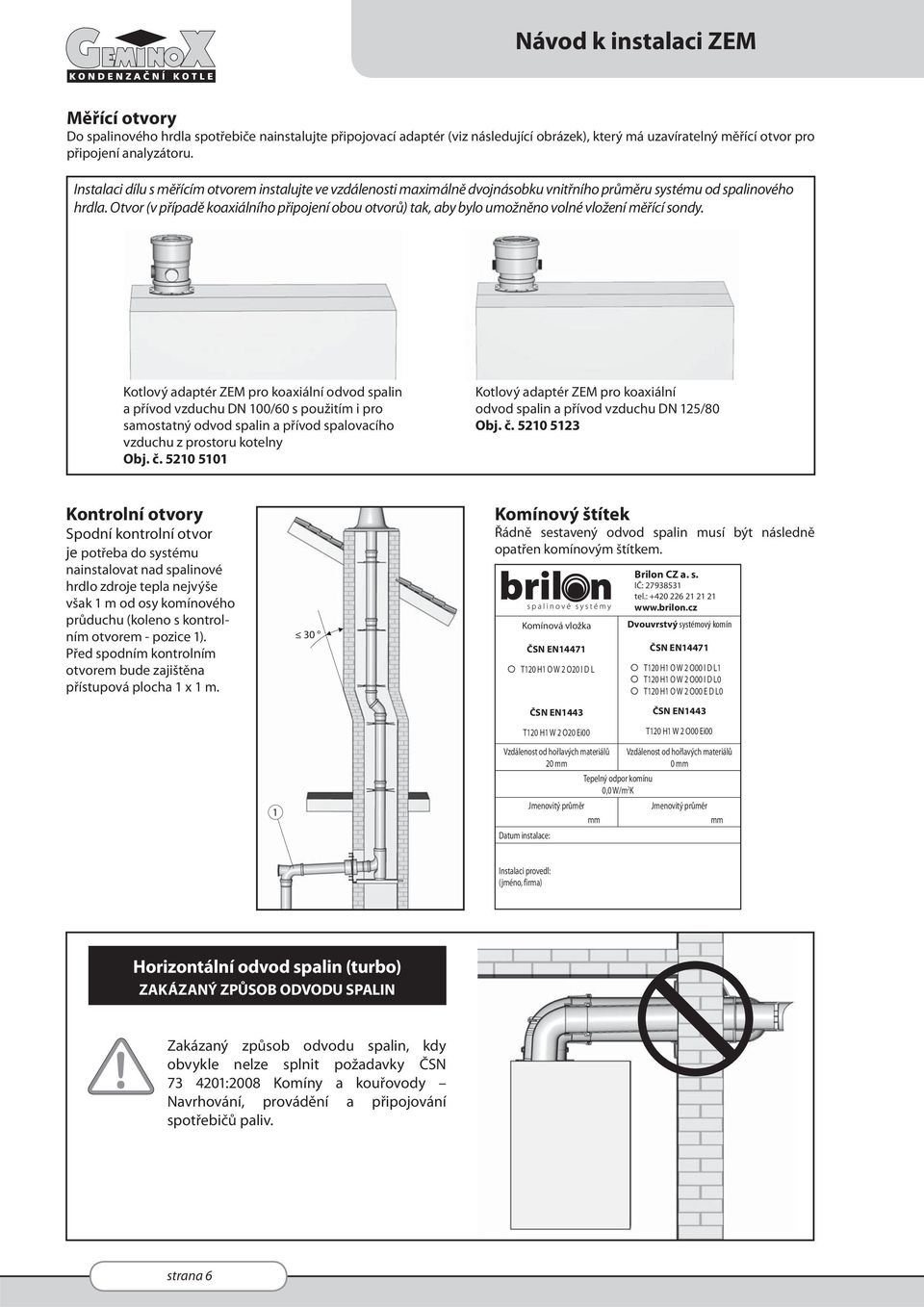

6 Návod k instalaci ZEM Měřící otvory Do spalinového hrdla spotřebiče nainstalujte připojovací adaptér (viz následující obrázek), který má uzavíratelný měřící otvor pro připojení analyzátoru. Instalaci dílu s měřícím otvorem instalujte ve vzdálenosti maximálně dvojnásobku vnitřního průměru systému od spalinového hrdla. Otvor (v případě koaxiálního připojení obou otvorů) tak, aby bylo umožněno volné vložení měřící sondy. Kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 100/60 s použitím i pro samostatný odvod spalin a přívod spalovacího vzduchu z prostoru kotelny Obj. č Kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 125/80 Obj. č Kontrolní otvory Spodní kontrolní otvor je potřeba do systému nainstalovat nad spalinové hrdlo zdroje tepla nejvýše však 1 m od osy komínového průduchu (koleno s kontrolním otvorem - pozice 1). Před spodním kontrolním otvorem bude zajištěna přístupová plocha 1 x 1 m Komínový štítek Řádně sestavený odvod spalin musí být následně opatřen komínovým štítkem. Komínová vložka ČSN EN14471 T120 H1 O W 2 O20 I D L ČSN EN1443 T120 H1 W 2 O20 Ei00 Vzdálenost od hořlavých materiálů 20 mm Jmenovitý průměr mm Datum instalace: Tepelný odpor komínu 0,0 W/m 2 K Brilon CZ a. s. IČ: tel.: Dvouvrstvý systémový komín ČSN EN14471 T120 H1 O W 2 O00 I D L1 T120 H1 O W 2 O00 I D L0 T120 H1 O W 2 O00 E D L0 ČSN EN1443 T120 H1 W 2 O00 Ei00 Vzdálenost od hořlavých materiálů 0 mm Jmenovitý průměr mm Instalaci provedl: (jméno, firma) Horizontální odvod spalin (turbo) ZAKÁZANÝ ZPŮSOB ODVODU SPALIN Zakázaný způsob odvodu spalin, kdy obvykle nelze splnit požadavky ČSN :2008 Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv. strana 6

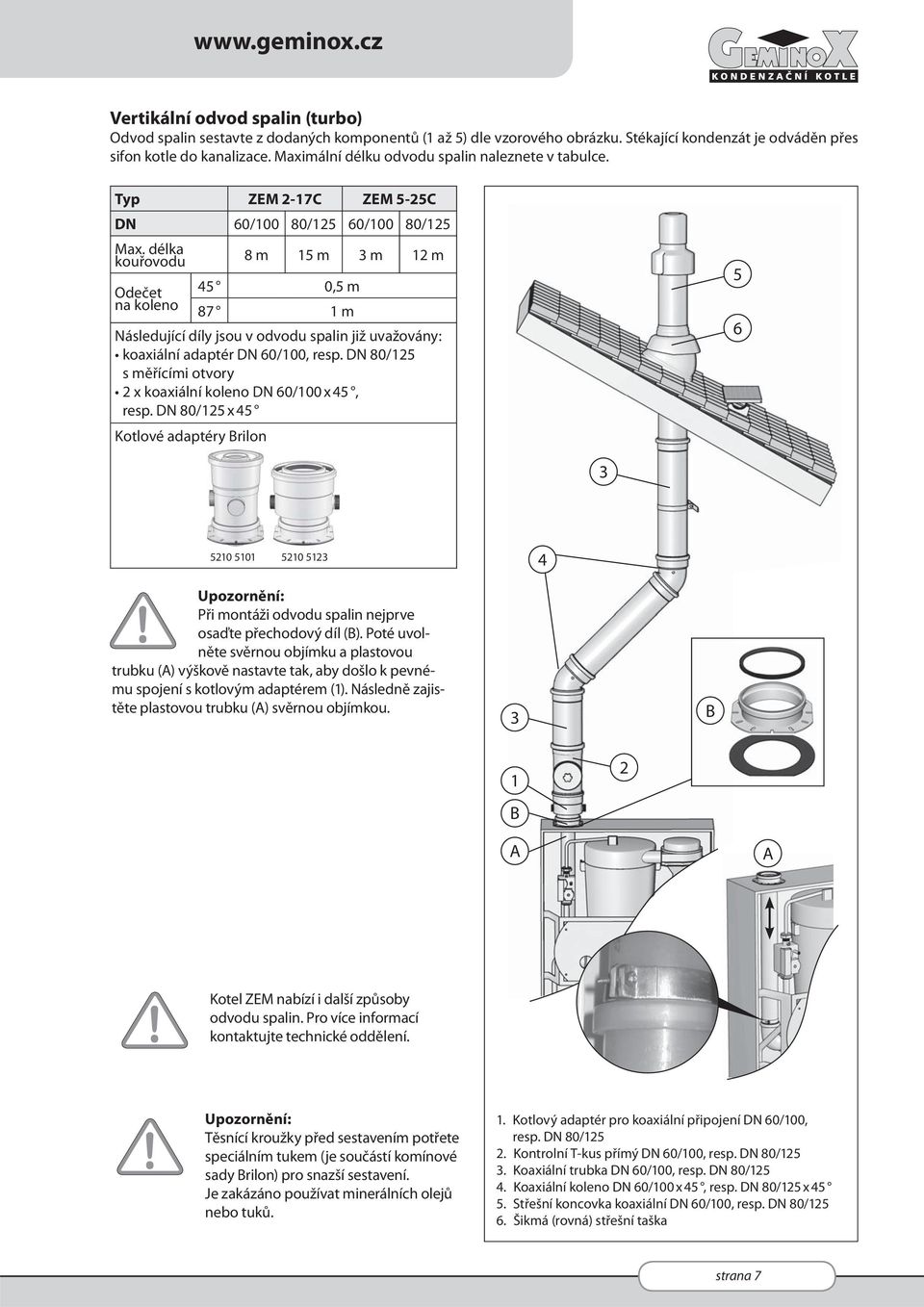

7 Vertikální odvod spalin (turbo) Odvod spalin sestavte z dodaných komponentů (1 až 5) dle vzorového obrázku. Stékající kondenzát je odváděn přes sifon kotle do kanalizace. Maximální délku odvodu spalin naleznete v tabulce. Typ ZEM 2-17C ZEM 5-25C DN 60/100 80/125 60/100 80/125 Max. délka kouřovodu 8 m 15 m 3 m 12 m Odečet na koleno 45 0,5 m 87 1 m Následující díly jsou v odvodu spalin již uvažovány: koaxiální adaptér DN 60/100, resp. DN 80/125 s měřícími otvory 2 x koaxiální koleno DN 60/100 x 45, resp. DN 80/125 x 45 Kotlové adaptéry Brilon Upozornění: Při montáži odvodu spalin nejprve osaďte přechodový díl (B). Poté uvolněte svěrnou objímku a plastovou trubku (A) výškově nastavte tak, aby došlo k pevnému spojení s kotlovým adaptérem (1). Následně zajistěte plastovou trubku (A) svěrnou objímkou. 3 B 1 2 B A A Kotel ZEM nabízí i další způsoby odvodu spalin. Pro více informací kontaktujte technické oddělení. Upozornění: Těsnící kroužky před sestavením potřete speciálním tukem (je součástí komínové sady Brilon) pro snazší sestavení. Je zakázáno používat minerálních olejů nebo tuků. 1. Kotlový adaptér pro koaxiální připojení DN 60/100, resp. DN 80/ Kontrolní T-kus přímý DN 60/100, resp. DN 80/ Koaxiální trubka DN 60/100, resp. DN 80/ Koaxiální koleno DN 60/100 x 45, resp. DN 80/125 x Střešní koncovka koaxiální DN 60/100, resp. DN 80/ Šikmá (rovná) střešní taška strana 7

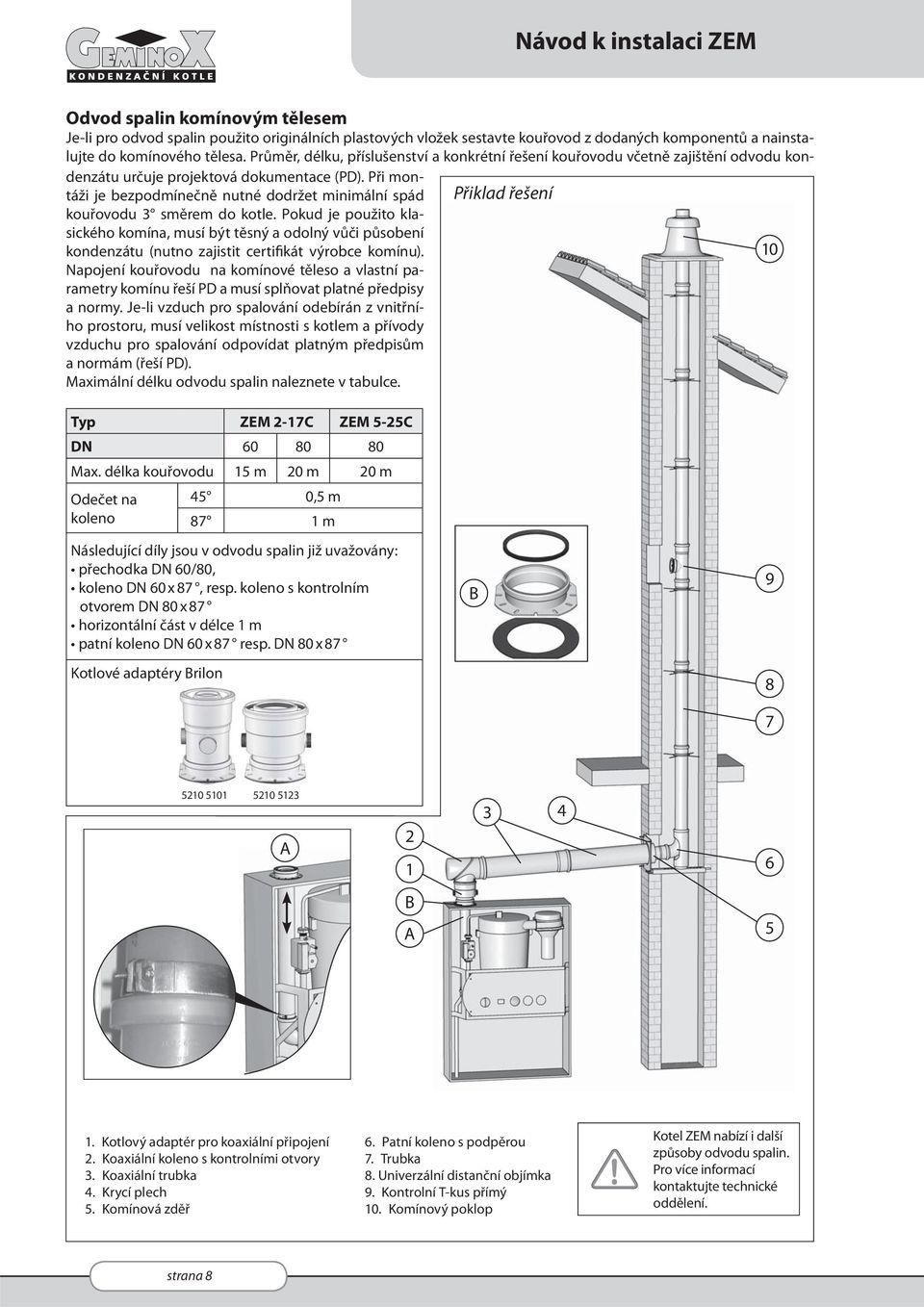

8 Návod k instalaci ZEM Odvod spalin komínovým tělesem Je-li pro odvod spalin použito originálních plastových vložek sestavte kouřovod z dodaných komponentů a nainstalujte do komínového tělesa. Průměr, délku, příslušenství a konkrétní řešení kouřovodu včetně zajištění odvodu kondenzátu určuje projektová dokumentace (PD). Při montáži je bezpodmínečně nutné dodržet minimální spád Přiklad řešení kouřovodu 3 směrem do kotle. Pokud je použito klasického komína, musí být těsný a odolný vůči působení kondenzátu (nutno zajistit certifikát výrobce komínu). 10 Napojení kouřovodu na komínové těleso a vlastní parametry komínu řeší PD a musí splňovat platné předpisy a normy. Je-li vzduch pro spalování odebírán z vnitřního prostoru, musí velikost místnosti s kotlem a přívody vzduchu pro spalování odpovídat platným předpisům a normám (řeší PD). Maximální délku odvodu spalin naleznete v tabulce. Typ ZEM 2-17C ZEM 5-25C DN Max. délka kouřovodu 15 m 20 m 20 m Odečet na 45 0,5 m koleno 87 1 m Následující díly jsou v odvodu spalin již uvažovány: přechodka DN 60/80, koleno DN 60 x 87, resp. koleno s kontrolním otvorem DN 80 x 87 horizontální část v délce 1 m patní koleno DN 60 x 87 resp. DN 80 x 87 Kotlové adaptéry Brilon B A B A 5 1. Kotlový adaptér pro koaxiální připojení 2. Koaxiální koleno s kontrolními otvory 3. Koaxiální trubka 4. Krycí plech 5. Komínová zděř 6. Patní koleno s podpěrou 7. Trubka 8. Univerzální distanční objímka 9. Kontrolní T-kus přímý 10. Komínový poklop Kotel ZEM nabízí i další způsoby odvodu spalin. Pro více informací kontaktujte technické oddělení. strana 8

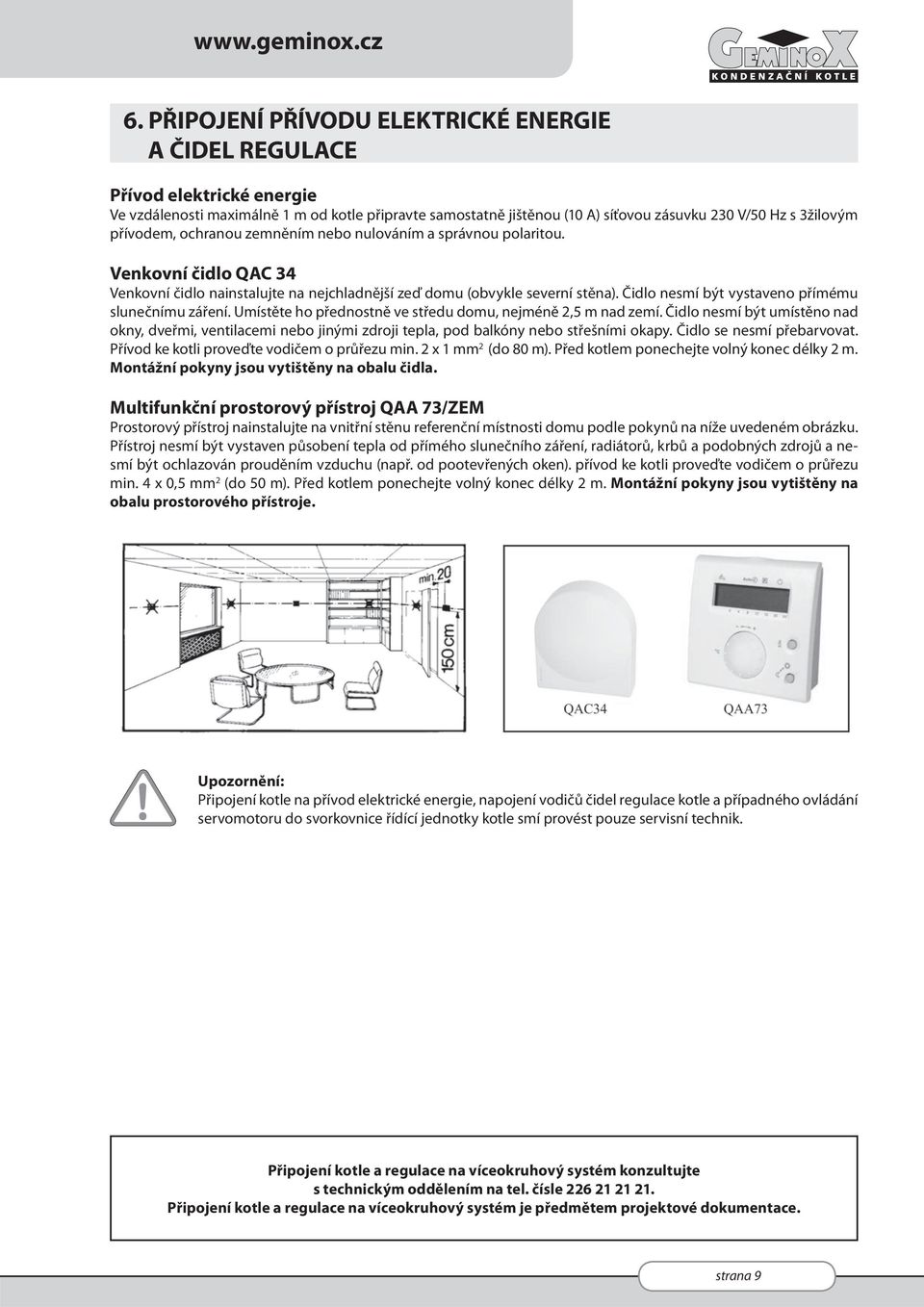

9 6. PŘIPOJENÍ PŘÍVODU ELEKTRICKÉ ENERGIE A ČIDEL REGULACE Přívod elektrické energie Ve vzdálenosti maximálně 1 m od kotle připravte samostatně jištěnou (10 A) síťovou zásuvku 230 V/50 Hz s 3žilovým přívodem, ochranou zemněním nebo nulováním a správnou polaritou. Venkovní čidlo QAC 34 Venkovní čidlo nainstalujte na nejchladnější zeď domu (obvykle severní stěna). Čidlo nesmí být vystaveno přímému slunečnímu záření. Umístěte ho přednostně ve středu domu, nejméně 2,5 m nad zemí. Čidlo nesmí být umístěno nad okny, dveřmi, ventilacemi nebo jinými zdroji tepla, pod balkóny nebo střešními okapy. Čidlo se nesmí přebarvovat. Přívod ke kotli proveďte vodičem o průřezu min. 2 x 1 mm 2 (do 80 m). Před kotlem ponechejte volný konec délky 2 m. Montážní pokyny jsou vytištěny na obalu čidla. Multifunkční prostorový přístroj QAA 73/ZEM Prostorový přístroj nainstalujte na vnitřní stěnu referenční místnosti domu podle pokynů na níže uvedeném obrázku. Přístroj nesmí být vystaven působení tepla od přímého slunečního záření, radiátorů, krbů a podobných zdrojů a nesmí být ochlazován prouděním vzduchu (např. od pootevřených oken). přívod ke kotli proveďte vodičem o průřezu min. 4 x 0,5 mm 2 (do 50 m). Před kotlem ponechejte volný konec délky 2 m. Montážní pokyny jsou vytištěny na obalu prostorového přístroje. Upozornění: Připojení kotle na přívod elektrické energie, napojení vodičů čidel regulace kotle a případného ovládání servomotoru do svorkovnice řídící jednotky kotle smí provést pouze servisní technik. Připojení kotle a regulace na víceokruhový systém konzultujte s technickým oddělením na tel. čísle Připojení kotle a regulace na víceokruhový systém je předmětem projektové dokumentace. strana 9

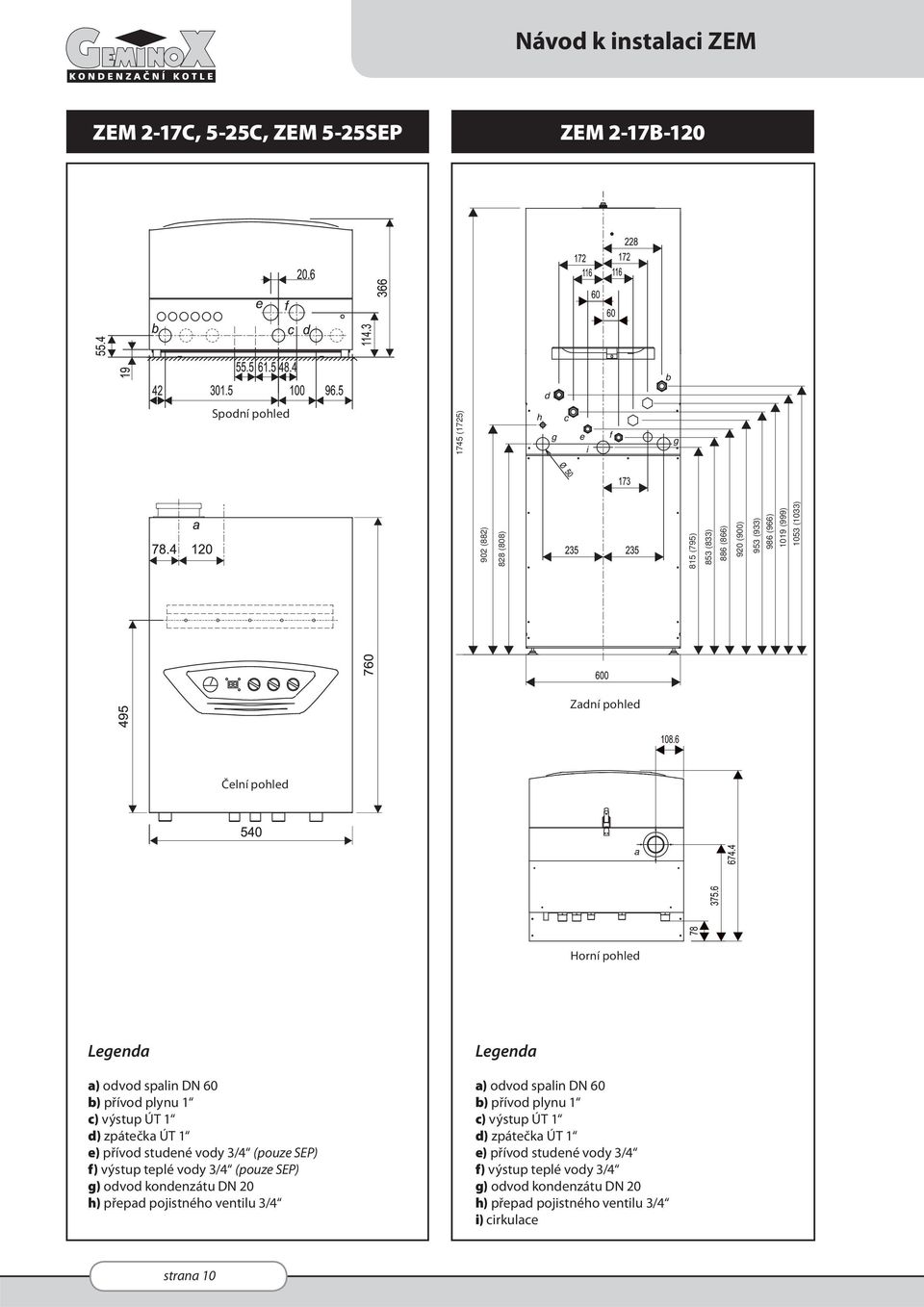

10 Návod k instalaci ZEM ZEM 2-17C, 5-25C, ZEM 5-25SEP ZEM 2-17B-120 b d Spodní pohled h g c e i f g 902 (882) 828 (808) 815 (795) 853 (833) 886 (866) 920 (900) 953 (933) 986 (966) 1019 (999) 1053 (1033) 1745 (1725) Zadní pohled Čelní pohled a Horní pohled Legenda a) odvod spalin DN 60 b) přívod plynu 1 c) výstup ÚT 1 d) zpátečka ÚT 1 e) přívod studené vody 3/4 (pouze SEP) f) výstup teplé vody 3/4 (pouze SEP) g) odvod kondenzátu DN 20 h) přepad pojistného ventilu 3/4 Legenda a) odvod spalin DN 60 b) přívod plynu 1 c) výstup ÚT 1 d) zpátečka ÚT 1 e) přívod studené vody 3/4 f) výstup teplé vody 3/4 g) odvod kondenzátu DN 20 h) přepad pojistného ventilu 3/4 i) cirkulace strana 10

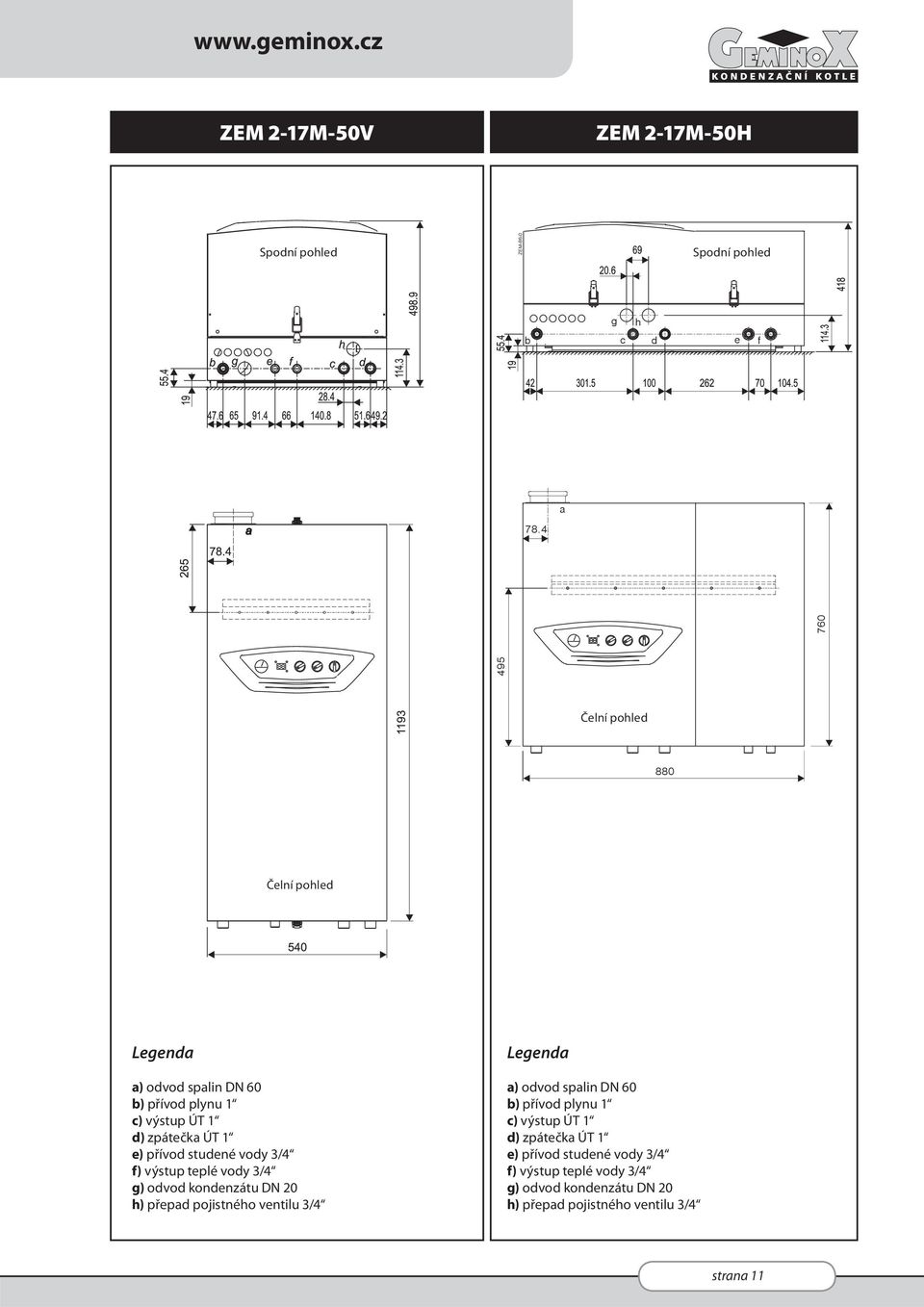

11 ZEM 2-17M-50V ZEM 2-17M-50H Spodní pohled ZEM-86-0 Spodní pohled b c d g h e f 78.4 a Čelní pohled 880 Čelní pohled Legenda a) odvod spalin DN 60 b) přívod plynu 1 c) výstup ÚT 1 d) zpátečka ÚT 1 e) přívod studené vody 3/4 f) výstup teplé vody 3/4 g) odvod kondenzátu DN 20 h) přepad pojistného ventilu 3/4 Legenda a) odvod spalin DN 60 b) přívod plynu 1 c) výstup ÚT 1 d) zpátečka ÚT 1 e) přívod studené vody 3/4 f) výstup teplé vody 3/4 g) odvod kondenzátu DN 20 h) přepad pojistného ventilu 3/4 strana 11

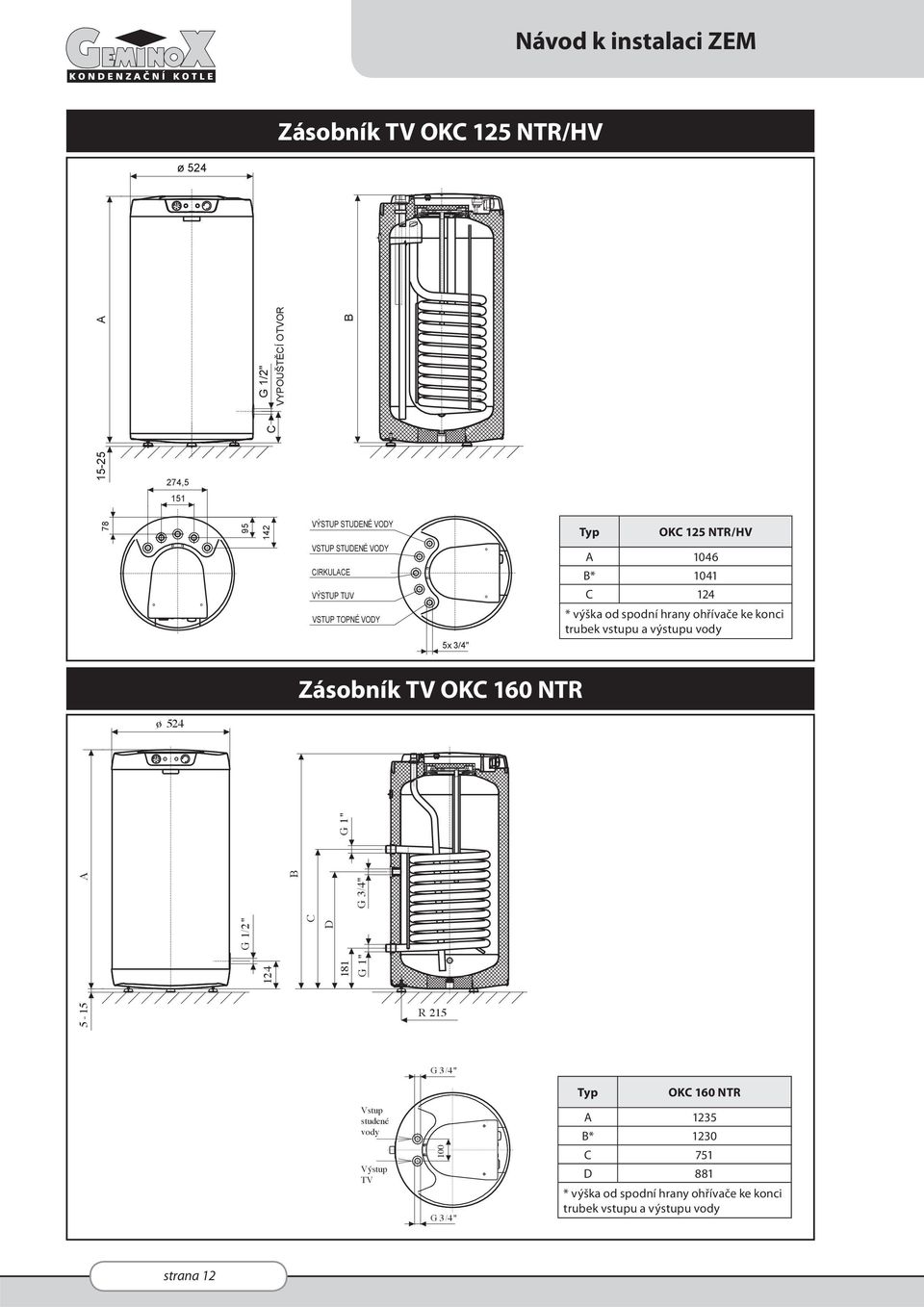

12 C Návod k instalaci ZEM Zásobník TV OKC 125 NTR/HV ø524 A G 1/2" VYPOUŠTĚCÍ OTVOR B C , VÝSTUP STUDENÉ VODY Typ OKC 125 NTR/HV VSTUP STUDENÉ VODY CIRKULACE VÝSTUP TUV A 1046 B* 1041 C 124 VSTUP TOPNÉ VODY * výška od spodní hrany ohřívače ke konci trubek vstupu a výstupu vody 5x 3/4" Zásobník TV OKC 160 NTR ø 524 G 1 " A B G3/4" G1/2" C D G 1 " 5-15 R 215 G3/4" Vstup studené vody Výstup TV 100 G3/4" Typ OKC 160 NTR A 1235 B* 1230 C 751 D 881 * výška od spodní hrany ohřívače ke konci trubek vstupu a výstupu vody strana 12
