1 Programovatelný elektronický zesilovač vícepásmový typ WWK-951 NÁVOD K OBSLUZE. SAPRO, s.r.o. Konská 455, TŘINEC tel , mobil velkoobchod@sapro.cz

SAPRO, s.r.o. Konská 455, 739 61 TŘINEC tel.

2 OBSAH 1. Důležité informace Účel a charakteristika zesilovače Klávesnice - popis funkcí Uvedení zesilovače do provozu Základní menu zesilovače Nastavení klíčů pro vstup UHF1-UHF Volba napájení pro předzesilovače Funkce LTE Programování pásmových tras UHF1 a UHF Nastavení výstupní úrovně signálu kvalitativní Další funkce - AGC Blokové schéma zesilovače WWK Specifikace Důležité informace. Likvidace zařízení v elektrických a elektronických zařízení. Symbol přeškrtnutého kontejneru na výrobku nebo na jeho obalu, znamená, že produkt podléhá recyklaci. S elektrickými nebo elektronickými zařízeními nemůže být nakládáno jako s domovním odpadem, ale měla by být doručena na příslušné místo sběru odpadu pro recyklaci a využívání odpadů. Zabráníte tím případným negativním důsledků proti životní prostředí a lidskému zdraví.

Nastavení výstupní úrovně signálu kvalitativní..8 11. Další funkce - AGC... 9 12. Blokové schéma zesilovače WWK-951... 9 13. Specifikace... 10 1.Důležité informace.

3 2.Účel a charakteristika zesilovače. Programovatelný zesilovač vícedílný WWK-951 je určen pro použití v zařízeních pro pozemní televizní a rozhlasový příjem v rodinných domech, rezidencí, hotelích, penzionech, rekreačních domech, domech s pečovatelskou službou, nemocnicích, atd. Hlavním úkolem zesilovače je posílení signálu z různých úrovní několika antén (směrů). Zesilovač může být použitý samostatně nebo jako součást multipřepínače nebo jeho částí jednoduché předávací stanice. Zesilovač pro vstup UHF1 a UHF2 má 5 kanálů P1... P5. Každá trasa je lokalizována laditelnými filtry, kterými může být naladěn v kanálech Kromě toho, může rozsah každého filtru prodloužit o rozmezí od 8 do 48 MHz, tedy o1 až 6 televizních kanálů. Vstup UHF1 a UHF2 umožňuje napájení předzesilovače napětím 12 nebo 24 V, jestliže napětí není vyžadováno, je možné jej odpojit. V případě zkratu na vstup UHF1 a UHF2 (přes koaxiální kabel), nebo nízké impedance (montáž do anténní přepínače) je indikováno rozsvícením červené LED diody, která se nachází v blízkosti vstupu UHF. Připojení vstupů a popis zesilovače.

s pečovatelskou službou, nemocnicích, atd. Hlavním úkolem zesilovače je posílení signálu z různých úrovní několika antén (směrů).

4 3.Klávesnice popis funkcí.. 4.Uvedení zesilovače do provozu. Před připojením a zprovozněním zesilovače WWK-951 je potřeba správně nainstalovat a nastavit antény a přijímače. Antény by měly být nastaveny na maximální signál ze směru přenosu. Chcete-li nastavit doporučenou anténu, použijte pro správnou instalaci měřící přístroj úrovně signálu. Programování zesilovače můžete začít asi po 20 minutách od připojení k napájení ~ 230V. 1. Zesilovač je standardně nastaven na maximální zisk ("20"), 2. Nyní je třeba připojit anténu na příslušný vstup zesilovače - Anténu FM ( MHz), do vstupu BI / FM, - Anténu pro třetí pásmo ( MHz) ke vstupu BIII / DAB - Anténu pro signál IV / V-band ( MHz) na vstupy UHF1 a / nebo UHF2. VAROVÁNÍ! Nepoužité vstupy ukončete koncovým odporem 75 Ohm. 3. Do vstupu UHF1 a UHF2 můžete připojit anténu jako předzesilovač TV. 4. V závislosti na lokalizaci (místo montáže zesilovače) je třeba správně přiřadit čísla kanálových tras P1... P5 (filtry) do příslušného vstupu UHF1 UHF2. V níže uvedené tabulce jsou uvedené možné kombinace kanálových tras ke vstupu UHF1 a UHF2. Například, když všechny signály přicházejí do televize z jednoho směru, vyberte sadu tlačítek 0/5 a anténu připojte k vstupu UHF2 (v této konfiguraci, vstup je UHF1 automaticky odpojen).

Programování zesilovače můžete začít asi po 20 minutách od připojení k napájení ~ 230V. 1. Zesilovač je standardně nastaven na maximální zisk ("20"), 2.

5 5.Základní menu zesilovače. VAROVÁNÍ! Funkce "LTE" je dostupná od verze zesilovače v.2e32. * LTE on schopnost ladění filtru v UHF pásmu do 69.kanálu LTE off schopnost ladění filtru v pásmu UHF do 60.kanálu 6. Nastavení klíčů pro vstup UHF1-UHF2.

6 7.Volba napájení pro předzesilovače. 8.Funkce LTE V zesilovači WWK-951 je možné spustit funkci LTE v režimu: "LTE on" - umožňuje ladění filtru v pásmu UHF do 69.kanálu "LTE off" - umožňuje ladění filtru v pásmu UHF do 60.kanálu V aktivním režimu "LTE off" na vstupním signálu UHF TV ( pro kompletní ochranu proti rušení LTE ) se doporučuje namontování vnitřního pásmového filtru typu FPL VAROVÁNÍ! Funkce"LTE" je dostupná od verze zesilovače v.2e32.

UHF do 69.kanálu "LTE off" - umožňuje ladění filtru v pásmu UHF do 60.

7 9.Programování kanálových tras UHF1 a UHF2. Každá kanálová trasa P1... P5 je přizpůsobena k přenosu 1-6 sousedních TV kanálů, čili filtrační obvod v kanálu trasy může být široký 8 až 48MHz.

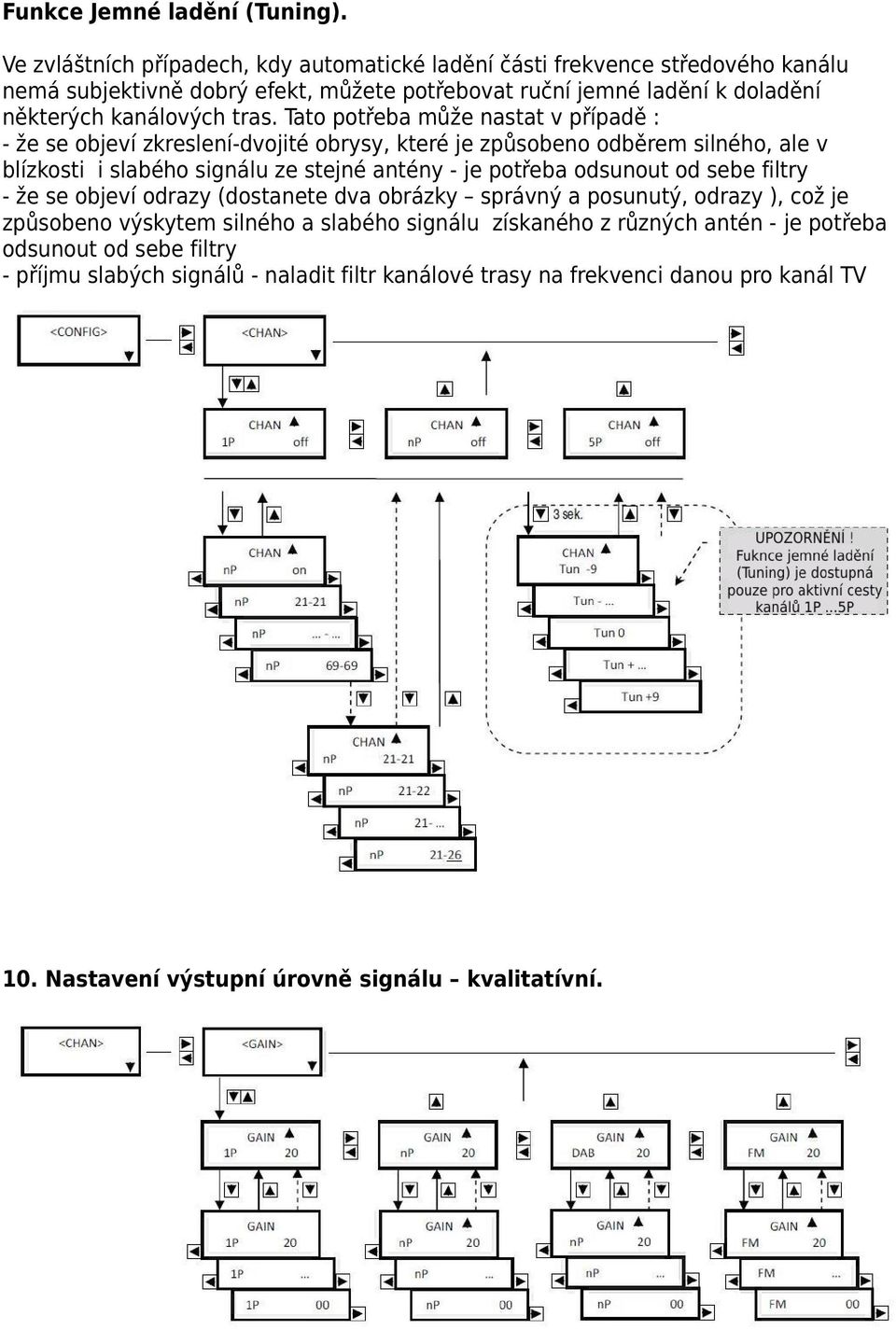

8 Funkce Jemné ladění (Tuning). Ve zvláštních případech, kdy automatické ladění části frekvence středového kanálu nemá subjektivně dobrý efekt, můžete potřebovat ruční jemné ladění k doladění některých kanálových tras. Tato potřeba může nastat v případě : - že se objeví zkreslení-dvojité obrysy, které je způsobeno odběrem silného, ale v blízkosti i slabého signálu ze stejné antény - je potřeba odsunout od sebe filtry - že se objeví odrazy (dostanete dva obrázky správný a posunutý, odrazy ), což je způsobeno výskytem silného a slabého signálu získaného z různých antén - je potřeba odsunout od sebe filtry - příjmu slabých signálů - naladit filtr kanálové trasy na frekvenci danou pro kanál TV 10. Nastavení výstupní úrovně signálu kvalitatívní.

Tato potřeba může nastat v případě : - že se objeví zkreslení-dvojité obrysy, které je způsobeno odběrem silného, ale v blízkosti i slabého signálu ze stejné antény - je potřeba odsunout

9 11. Další funkce AGC. 12. Blokové schéma zesilovače WWK-951.

10 13. Specifikace. Typ WWK-951 Vstup BI / FM VKV UHF1 UHF2 Rozsah frekvencí ( MHz ) Možné kombinace klíčů tlačítek S1 a S2 pro vstup UHF1-UHF2 X X Zisk (db ) 21 ± 2 35 ± 2 45 ± 3 Regulace zisku (db) 20 ± 2 20 ± 2 20 ± 2 (pro každý filtr) Šumové číslo (db) 5 4 7,5 Maximální vstupní úroveň (dbuv) Maximální úroveň výstupu* (dbuv) * Selektivita pro f = fp ± 16MHz (db) X 16 Programovatelná šířka filtru X X 1..6x kanály (8..48 MHz) Charakteristika šířky filtru pro jeden televizní kanál (8 MHz) v db X až 3 Charakteristika šířky filtru pro televizních kanálů (16 0,48 MHz) v db X do 6 Impedance vstupní / výstupní (Ohm) OSTATNÍ Napájení DC předzesilovače (ma ) X /60 pro každý vstup Signalizace poruchy na vstupu X Ano, LED - červená Rozsah provozních teplot (C ) Napájení / výkon AC (V/Hz) 230/50 60 Příkon (VA) 20 * DIN 45004B, IM3 = 60dBc VAROVÁNÍ! Údaje a pokyny u technických parametrů mohou podléhat změnám bez předchozího oznámení. SAPRO, s.r.o. Konská 455, TŘINEC tel , mobil velkoobchod@sapro.cz

Regulace zisku (db) 20 ± 2 20 ± 2 20 ± 2 (pro každý filtr) Šumové číslo (db) 5 4 7,5 Maximální vstupní úroveň (dbuv) 90 80 80 Maximální úroveň výstupu* (dbuv) * 107 115 Selektivita pro f = fp ± 16MHz
