1 S třední škola stavební Jihlava Sada 2 Stavební provoz Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Josef Svoboda 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Obsah přednášky: 12.a Členění zařízení staveniště 12.b Projekt zařízení staveniště

3 výrobní 12.a Členění zařízení staveniště Výrobny (betonárky, armovny, maltárny ), Dílny montážní a pomocné, Stroje a zařízení pro vlastní výrobní činnost zhotovitele, Jeřábové dráhy a zpevněné plochy pro jeřáby nad 20t nosnosti.

4 výrobní 12.a Členění zařízení staveniště

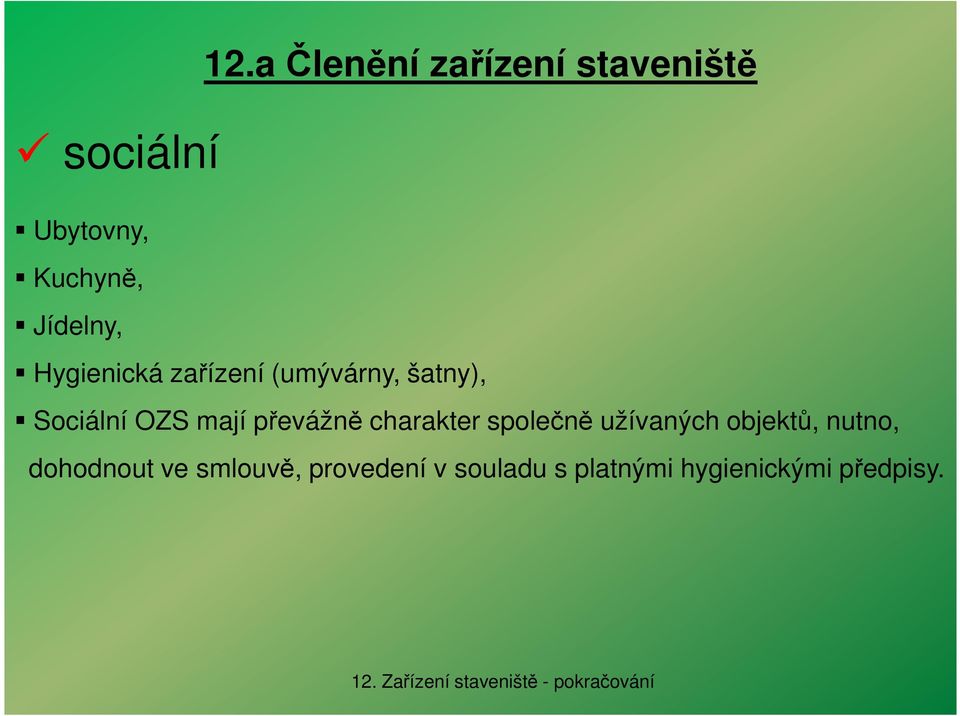

5 sociální 12.a Členění zařízení staveniště Ubytovny, Kuchyně, Jídelny, Hygienická zařízení (umývárny, šatny), Sociální OZS mají převážně charakter společně užívaných objektů, nutno, dohodnout ve smlouvě, provedení v souladu s platnými hygienickými předpisy.

6 sociální 12.a Členění zařízení staveniště

7 12.b Projekt zařízení staveniště Podklady pro projekt zařízení staveniště: - Projektová dokumentace stavby, včetně situace, - Technologický rozbor a časový plán stavby, - Graf potřeby pracovníků v čase, příp. i po profesích, - Množství produktu významných stavebních procesů, - Nejvýznamnější stavební hmoty a přehled jejich potřeby v čase, - Přehled významných strojů popř. výroben s potřebou energie, - Hmotnost nejvýznamnějších materiálů a strojů, - Detailní průzkum budoucího staveniště, - Průzkum ploch, které bude nutno zabrat mimo staveniště.

8 12.b Projekt zařízení staveniště Principy postupu projektování zařízení staveniště: 1. Určení stávajících objektů, které je možné pro ZS využít, určení nutných záborů ploch mimo vlastní staveniště, 2. Rozmístění hlavních strojů (rýpadel, souprav pro speciální zakládání, jeřábů, výtahů) a výroben (betonáren, maltáren, armoven atd.) navržených v technologickém rozboru, 3. Rozmístění pomocných strojů a zařízení, krytých skladů a otevřených skládek pro maximální využití hlavních strojů,

9 12.b Projekt zařízení staveniště Principy postupu projektování zařízení staveniště: 4. Řešení způsobu a směru staveništní dopravy, včetně návrhu dočasných (staveništních) komunikací, popř. využití podkladních vrstev stavěných komunikací pro dopravu materiálu a prefabrikovaných prvků na skládky a místo výstavby včetně případných vykládacích či překládacích zařízení, 5. Návrh umístění kanceláří pro vedení stavby, vrátnice, zkušeben, dílen, staveništních buněk, zasedací místnosti, sociálního zařízení a sanitárních instalací na volných plochách blízko staveništních komunikací (s možností využití stávajících, nebo stavěných objektů),

10 12.b Projekt zařízení staveniště Principy postupu projektování zařízení staveniště: 6. Stanovení potřebných energetických zdrojů a návrh inženýrských sítí pro ZS (vodovod, kanalizace, elektro, osvětlení ZS, topení, zařízení pro mytí vozidel), s možností využití stávajících nebo stavěných sítí, 7. Návrh mimostaveništních dílen, skladů a skládek, výroben a sociálního zařízení, 8. Stanovení bezpečnostních opatření, protipožárních opatření a ochrany proti krádežím, zimní opatření, 9. Tvorba časového plánu výstavby zařízení staveniště a jeho odstranění po skončení stavby a zahrnutí tohoto plánu do dokumentů přípravy a řízení stavby.

11 Ukázka projektu zařízení staveniště

12 Ukázka projektu zařízení staveniště

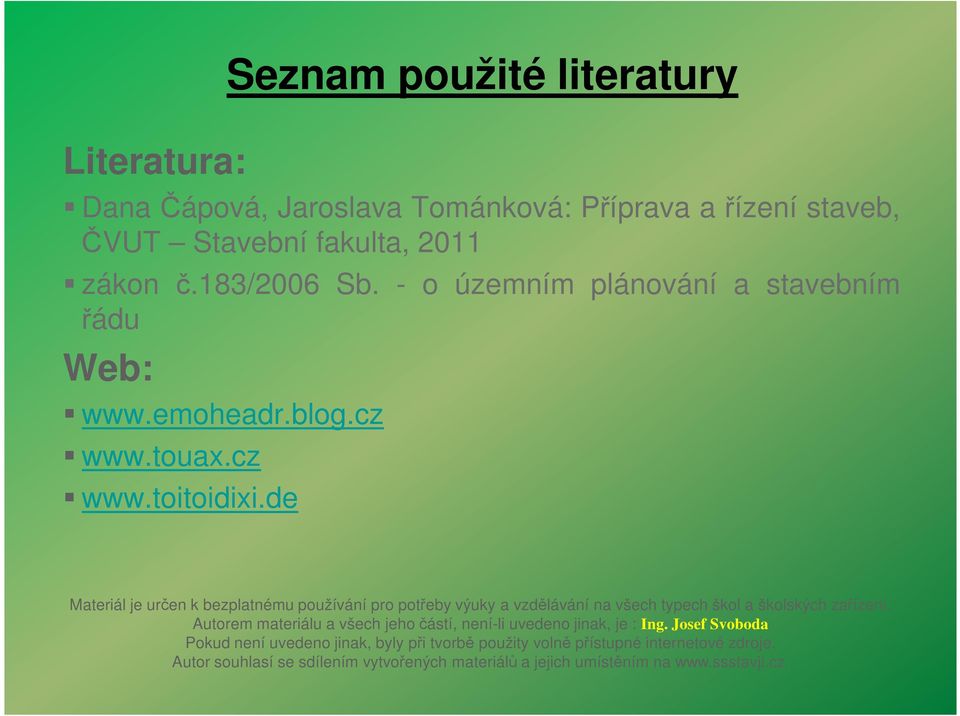

13 Literatura: Dana Čápová, Jaroslava Tománková: Příprava a řízení staveb, ČVUT Stavební fakulta, 2011 zákon č.183/2006 Sb. - o územním plánování a stavebním řádu Web: Seznam použité literatury Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Josef Svoboda Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
