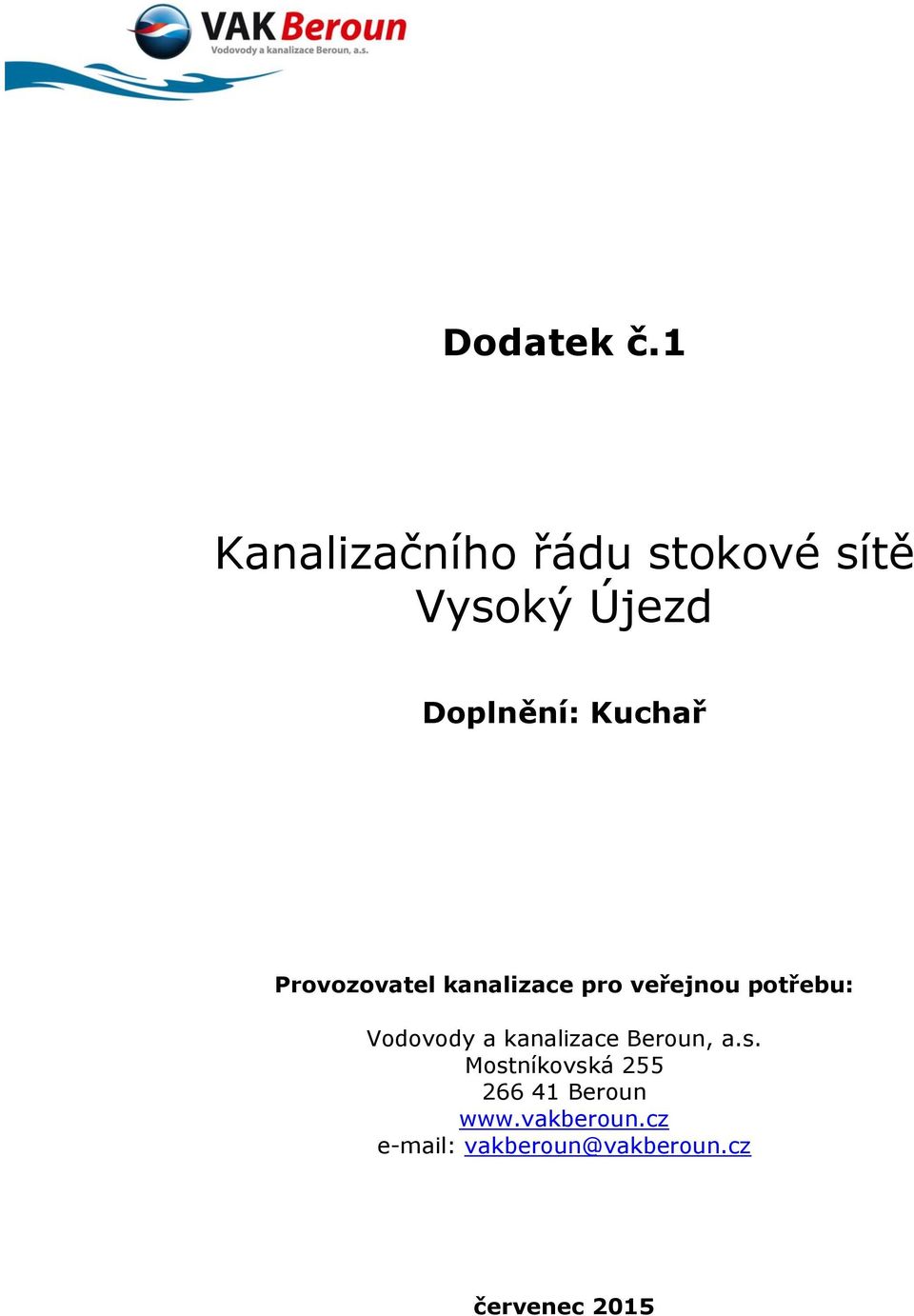

1 Dodatek č.1 Kanalizačního řádu stokové sítě Vysoký Újezd Doplnění: Kuchař Provozovatel kanalizace pro veřejnou potřebu: Vodovody a kanalizace Beroun, a.s. Mostníkovská Beroun vakberoun@vakberoun.cz červenec 2015

2 Titulní list Název obce a příslušné stokové sítě: Kanalizace stokové sítě Vysoký Újezd Identifikační číslo majetkové evidence stokové sítě (podle vyhlášky č.428/2001 Sb.) Stoková síť: IČME Vlastník /2 Obec Vysoký Újezd Identifikační číslo majetkové evidence čistírny odpadních vod (podle vyhl. 428/2001 Sb.) Čistírna odpadních vod IČME Vlastník /1 VUJEZD s.r.o. Působnost tohoto kanalizačního řádu se vztahuje na vypouštění odpadních vod do stokové sítě obce Vysoký Újezd, zakončené čistírnou odpadních vod v obci Vysoký Újezd. Vlastník kanalizace : Obec Vysoký Újezd Identifikační číslo : Sídlo : Vysoký Újezd 113, Vysoký Újezd Provozovatel kanalizace : Vodovody a kanalizace Beroun, a.s. Identifikační číslo : Sídlo : Mostníkovská 255, Beroun, Zpracovatel dodatku : Vodovody a kanalizace Beroun, a.s. Datum zpracování : červenec

3 Záznamy o platnosti Dodatku č. 1 kanalizačního řádu: Dodatek č. 1 Kanalizačního řádu stokové sítě Vysoký Újezd doplnění Kuchař byl schválen podle 14 zákona č.274/2001 Sb., rozhodnutím místně příslušného vodoprávního úřadu. č.j.. Za provozovatele razítko a podpis provozovatele 3

4 Předmětem Dodatku č. 1 Kanalizačního řádu stokové sítě Vysoký Újezd je rozšíření o odkanalizované území v obci Kuchař. Kuchař Stavba je součástí celkového řešení odkanalizování obcí Vysoký Újezd, Mořina, Trněný Újezd, Kuchař, Kuchařík a Roblín. Gravitační kanalizace Uliční stoky gravitační kanalizace jsou položeny v souběhu s výtlakem kanalizace a vodovodními distribučními řady. Dimenze uličních řadů je DN 250. V obci je gravitační kanalizace, která odvádí splaškové vody do dvou čerpacích stanic odpadních vod (ČSOV). Do ČSOV1 jsou svedeny splaškové vody ze stok A- 1, A-1-1, A-3, A-4, A-4-1, A-5. Do ČSOV2 pak splaškové vody ze stok A-2-1 a A Z čerpacích stanic jsou splaškové vody čerpány výtlakem. Na uličních řadech gravitační kanalizace jsou šachty v místech změny směru a v rovných úsecích, kde by došlo k přerušení mezilehlé vzdálenosti o více jak 50 m. Stoky jsou navrženy z PVC DN 250. Výtlak kanalizace Hlavní uliční stoky výtlaku kanalizace jsou položeny v souběhu s gravitační kanalizací a vodovodními distribučními řady. Dimenze uličních řadů je dána počtem připojených nemovitostí. Splašky jsou čerpány z obce Kuchař výtlakem A z ČSOV1. Do výtlaku A je napojen výtlak A-1 v šachtě Š3, do kterého jsou čerpány splaškové vody pomocí ČSOV2. Mezi obcemi Kuchař a Trněný Újezd je plánované napojení obcí Roblín a Kuchařík v šachtě Š9. Výtlak A se poté napojí na výtlak z obce Trněný Újezd v šachtě Š13 a dále bude pokračovat na ČOV Vysoký Újezd. Úsek od šachty Š13 na ČOV Vysoký Újezd je součástí projektu odkanalizování obce Trněný Újezd. Na uličních řadech tlakové kanalizace jsou objekty sloužící k odvzdušnění, odkalení a proplachů řad. Pro odvzdušnění jsou zbudovány šachty ve vzdálenosti m, které slouží k proplachu kanalizace pomocí tlakového vozu. Výtlak je z PE 100 SDR 11 dl. 125,110, 90. Čerpací stanice ČSOV 01, ČSOV 02 Čerpací stanice odpadních vod ČSOV Kuchař 1, 2 v obci Kuchař jsou vybaveny dvěma čerpadly se střídavým provozem. Dále jsou vybavena automatickým snímačem hladiny a dálkovým přenosem dat GSM. Celé zařízení je podzemní, pracující automaticky. Nadzemní část tvoří pouze elektropilíř s elektroměrovým rozvaděčem a rozvaděčem RMO. Přípojka NN ČSOV1 ČSOV 01 je napojena na el. energii z nové kabelové skříně SP 100 osazené na sloup venkovního vedení n.n. u č.p. 19. Z nově vzniklé kabelové skříně je provedena přípojka NN pro ČSOV 01 na parcele č.k. 1/6. Nově vybudované zařízení distribuční soustavy zůstane v majetku provozovatele. Z nově vzniklého vývodu je napojen elektroměrový rozvaděč ER umístěný ve zděném pilířku u ČSOV 01 zemním kabelem AYKY-J 4x 16 mm 2 vedený ve výkopu od sloupu s SP 100 do nového elektroměrového rozvaděče ER. Z ER je pak kabelem CYKY-J 4x 10 mm 2 napojen rozvaděč ČSOV 01 označený RMO. Trasa kabelu vede od SP 100 po sloupu v chráničce do výkopu v chodníku, přes komunikaci a v krajnici komunikace k nově vybudovanému zděnému pilířku s ER. 4

5 Délka trasy 40 m, trasa od ER k RM vede v kabelové rýze po pozemku ČS v celkové délce 6 m. Přípojka NN ČSOV2 ČSOV 02 je napojena na el. energii z nové kabelové skříně SS 100 osazené do pilířku na hranici pozemku č.k. 390/3. Z nově vzniklé kabelové skříně je provedena přípojka NN pro ČSOV 02. Nově vybudované zařízení distribuční soustavy zůstane v majetku provozovatele. Z nově vzniklého vývodu je napojen elektroměrový rozvaděč ER umístěný ve zděném pilířku zemním kabelem AYKY-J 4x 16 mm 2 vedený ve výkopu od sloupu SS 100 do nového elektroměrového rozvaděče ER. Z ER je pak kabelem CYKY-J 4x 10 mm 2 napojen rozvaděč ČSOV 02 označený RMO. Trasa kabelu vede od SS 100 po pozemku č.k. 205/3 k nově vybudovanému pilířku s ER a RMO. Délka trasy 10 m, trasa od ER k RM vede v kabelové rýze po pozemku ČS v celkové délce 6 m. Příloha: Přehled jednotlivých délek stok a výtlaků Základní situační údaje o kanalizaci 5
